HDW5618CNPK - Refrigerador HAIER - Manual de utilização gratuito

Tipo de produto	Refrigerador-congelador
Marca	Haier
Modelo	HDW5618CNPK
Largura	920 mm
Profundidade	1137 mm
Dimensões (L x P)	920 x 1137 mm
Alimentação elétrica	220-240 V ~ 50 Hz
Temperatura do refrigerador	2°C a 8°C (ajustável)
Temperatura do congelador	-16°C a -24°C (ajustável)
Funções especiais	Super resfriamento, Super congelamento, Modo Eco, Férias
Wi-Fi integrado	Sim, compatível com aplicativo hOn
Reversibilidade da porta	Sim
Descongelamento	Automático (refrigerador e congelador)
Iluminação interna	LED
Filtro HCS	Sim, regulação de umidade
Modo Demonstração	Sim, acessível via combinação de teclas
Nível sonoro	Não informado
Capacidade líquida total	Não informada

Perguntas frequentes - HDW5618CNPK HAIER

O que fazer se a temperatura do refrigerador não estiver fria o suficiente?

Verifique se as portas estão bem fechadas e se as vedações estão em bom estado. Se as portas são abertas frequentemente, reduza as aberturas. Certifique-se de que o ajuste de temperatura está correto (pressione TEMP por 5 segundos para selecionar o compartimento, depois ajuste). Se a temperatura ambiente estiver alta, ajuste o refrigerador entre 6 e 8°C. Evite sobrecarregar o aparelho e espere que os alimentos quentes esfriem antes de colocá-los dentro.

Como ativar a função Super resfriamento?

Pressione longamente a tecla TEMP para selecionar o compartimento do refrigerador, depois pressione rapidamente TEMP até que o ícone Super resfriamento acenda. Você também pode ativar via aplicativo hOn. A função desativa automaticamente após 30 horas ou manualmente pressionando TEMP.

A lâmpada interna não acende, o que fazer?

Verifique primeiro a alimentação elétrica (tomada, cabo). Certifique-se de que o aparelho está ligado. Se o modo Férias estiver ativado, os LEDs são apagados intencionalmente, desative-o. Se o problema persistir, contate o serviço técnico.

Como ajustar a temperatura do refrigerador e do congelador?

Pressione a tecla TEMP por 5 segundos até que um sinal sonoro soe e o ícone do compartimento selecionado (refrigerador ou congelador) pisque. Em seguida, pressione rapidamente TEMP para aumentar a temperatura (o LED correspondente acende). Em 5 segundos sem ação, a seleção é confirmada. As faixas: refrigerador 2-8°C, congelador -16 a -24°C.

Por que há água na gaveta de legumes?

Isso pode ser devido à falta de circulação de ar (não encher demais) ou a legumes/frutas muito úmidos. Embale os alimentos em filme plástico ou recipientes fechados. Verifique também se o tubo de drenagem não está entupido (limpe-o com um bastão).

Como conectar o aplicativo hOn?

Baixe o aplicativo hOn, crie uma conta ou faça login. Ligue o refrigerador: o Wi-Fi entra em modo de configuração por 30 minutos (ícone Wi-Fi pisca). Siga as instruções no aplicativo. Uma vez conectado, o ícone Wi-Fi fica fixo. Para redefinir o Wi-Fi, pressione Wi-Fi + SET por 2 segundos.

O que fazer se o aparelho emitir ruídos anormais (gorgolejos, zumbidos)?

Esses ruídos são normais: eles vêm do motor, ventilador, fluxo do refrigerante ou eletroválvulas. Nenhuma ação é necessária se o aparelho funcionar corretamente. Se os ruídos forem excessivos, verifique se o aparelho está nivelado (ajuste os pés) e se não está tocando objetos vizinhos.

Como inverter o sentido de abertura da porta?

O procedimento requer uma chave de fenda elétrica. Remova as tampas das dobradiças, desparafuse as dobradiças superior, central e inferior, depois remonte-as do lado oposto seguindo a ordem inversa. Consulte a seção 'Reversibilidade da porta' do manual para as etapas detalhadas.

O que significa um código de erro com indicadores piscando?

Se as luzes do congelador (ex: -16°C, -18°C, -20°C, -22°C, -24°C) acenderem em sequência, é um erro de comunicação entre os painéis. Se piscarem simultaneamente, o ventilador está com defeito. Em ambos os casos, contate a assistência técnica.

Como ativar o modo Férias?

Pressione a tecla Mode até que o ícone Férias acenda (um bip confirma a seleção). Você também pode ativar pelo aplicativo. Este modo desliga o refrigerador enquanto mantém o congelador funcionando, reduzindo o consumo. Para desativar, pressione Mode ou use o aplicativo.

MANUAL DE UTILIZADOR HDW5618CNPK HAIER

PROCEDIMENTO DE EMPAREIHAMENTO NO APLICATIVO

Passo 1

Requisitos de espaço 152

UTILIZAÇÃO 153

Utilização 153

Temperatura personalizada 154

Função Super Cool 154

Função Super Freeze 155

Modo Eco 155

Função Holiday 155

Descongelamento 155

Modo demo 156

Códigos de Erro 156

CONEXÃO COM O APLICATIVO 157

Passo 1 157

Passo 2 157

Passo 3 157

Utilização Wi-Fi 158

REVERSIBILIDADE DA PORTA. 159

RESOLUÇÃO DE PROBLEMAS

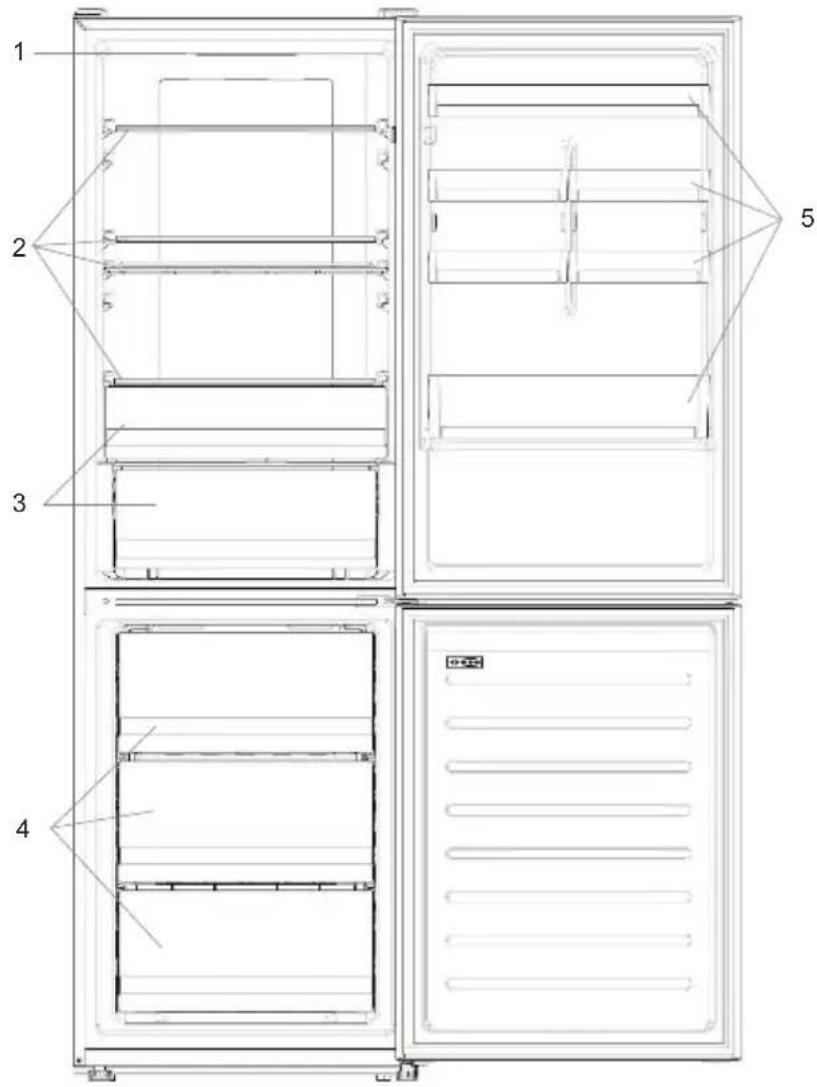

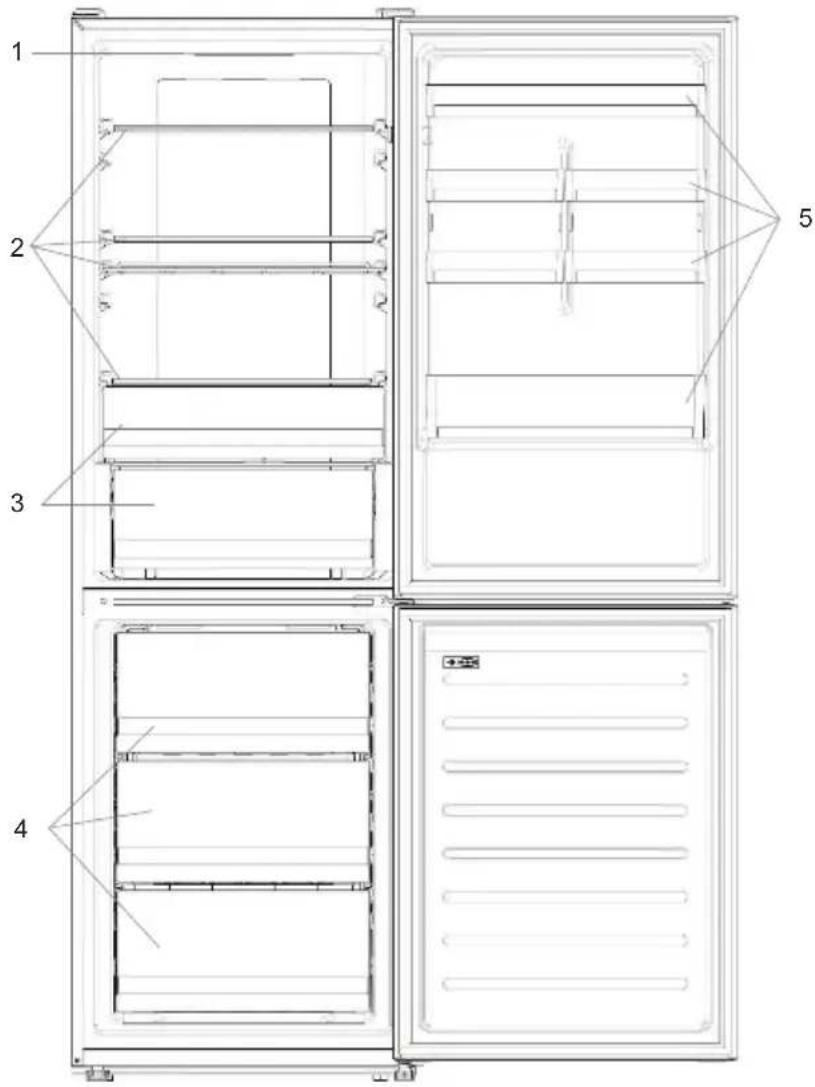

DESCRIÇÃO DO PRODUTO

1. Painel de Controlo
2. Prateleiras
3. Gaveta para legumes e vegetais
4. Gavetas do congelador
5. Prateleira da porta

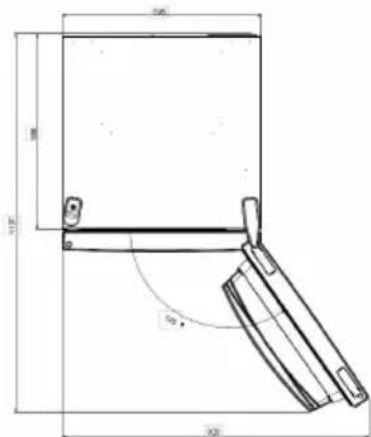

Requisitos de espaço

A porta da unidade tem de poder abrir totalmente conforme exigido. É necessário espaço suficiente para uma abertura conveniente das portas e gavetas. Mantenha uma distância de pelo menos 50 mm entre as paredes laterais do produto e as peças adjacentes.

Largura: mín. 920 mm

Profundidade: mín. 1137 mm

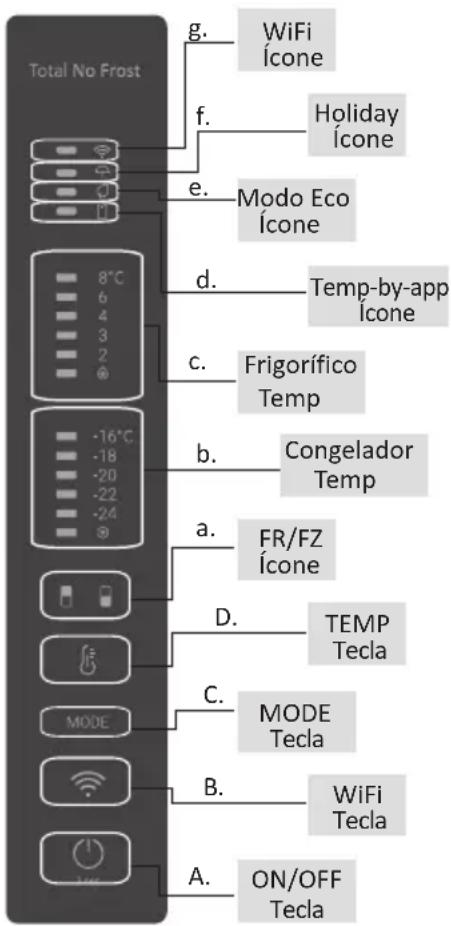

UTILIZAÇÃO

A. Tecla ON/OFF, utilizada para ligar/desligar o aparelho. B. Tecla Wi-Fi, utilizada para ligar/desligar o Wi-Fi. C. Tecla Mode, utilizada para selecionar a função desejada. D. Tecla TEMP, utilizada para selecionar a temperatura do frigorífico e do congelador.

a. Ícone frigorífico/congelador: indica qual a área do aparelho que está selecionada. b. Níveis de temperatura do congelador: mostram qual a temperatura selecionada no congelador. c. Níveis de temperatura do frigorífico: mostram a temperatura selecionada. d. Ícone de temperatura personalizada: indica que a temperatura foi selecionada pela aplicação. e. Ícone do modo Eco: indica se o modo eco está "Ativado". f. Ícone da função Holiday: mostra se a função de férias está ativada. g. Ícone Wi-Fi: indica se o Wi-Fi está a funcionar e o aparelho está conectado.

Utilização

• Conecte o aparelho na tomada e este liga-se automaticamente. A temperatura regula-se automaticamente para 4°C no frigorífico e para -18°C no congelador.
• Para alterar a temperatura, prima a tecla TEMP durante 5 segundos. Um sinal acústico é emitido e o ícone do compartimento selecionado (frigorífico ou congelador), bem como todos os LEDs de temperatura do compartimento correspondente, acendem-se durante 2 segundos. Após 2 segundos, a seleção do compartimento é confirmada. Com o ícone do compartimento selecionado, prima rapidamente a tecla TEMP para alterar a temperatura. Quando a definição aumenta, a luz LED correspondente acende-se. Um sinal acústico é emitido sempre que a tecla TEMP é premida e a temperatura é alterada. Passados 5 segundos, a seleção é confirmada. Após 30 segundos sem operação, o ícone frigorífico/congelador apaga-se, enquanto os LEDs das temperaturas selecionadas permanecem acesos. Quando a tecla TEMP é tocada novamente, o ícone do compartimento selecionado (frigorífico

ou congelador) acende-se.

• Em caso de falha de energia, o último nível de arrefecimento definido é reposto.
• Para restaurar a configuração padrão, prima longamente a tecla Temp e clique na tecla ON/OFF 5 vezes (em 5 segundos).
• Sob condições normais de utilização (na primavera e no outono), recomenda-se a regulação da temperatura para 4°C. No verão, quando a temperatura ambiente é alta, recomenda-se regular a temperatura para 6~8°C, de modo a garantir a temperatura do frigorífico e do congelador e reduzir o tempo de funcionamento. No inverno, recomenda-se definir a temperatura para 3~4°C para evitar o início/paragem frequentes do frigorífico.

Temperatura personalizada

A partir da aplicação é possível personalizar a temperatura tanto para o frigorífico como para o congelador. A temperatura pode ser ajustada com sensibilidade de 1°C. É possível selecionar uma temperatura entre 2°C e 8°C no frigorífico e de -16°C a -24°C no congelador.

Quando a temperatura é selecionada pela aplicação, o ícone de temperatura personalizada acende-se, e todas as luzes LED de temperatura do compartimento afetado se apagam (isto é, se a temperatura do frigorífico for selecionada a partir da aplicação, os LEDs de 2°C a 8°C apagam-se. Se a temperatura do congelador for selecionada a partir da aplicação, os LEDs de -16°C a -24°C ficam apagados).

Se apenas uma única área (congelador ou frigorífico) tiver a temperatura personalizada, a seleção de temperatura da outra área não é alterada e a luz LED da temperatura selecionada dessa área permanece acesa. Um sinal acústico é emitido sempre que a temperatura é alterada.

Função Super Cool

Sugere-se ligar a função Super Cool se se tiver de guardar uma grande quantidade de alimentos (por exemplo, após uma ida às compras). A função Super Cool acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Quando a função é ativada, a temperatura do frigorífico é regulada automaticamente para 2°C.

Como usar a função Super Cool:

• A função pode ser ativada premindo longamente a tecla TEMP para selecionar o compartimento do frigorífico e, em seguida, premindo rapidamente a tecla TEMP até que o LED do ícone Super Cool se acenda, ou pode ser ligada a partir da aplicação. Quando a função está ativada, o LED Super Cool está sempre aceso.
• Para sair da função Super Cool, prima a tecla TEMP ou desligue-a a partir da aplicação.
• A função Super Cool termina automaticamente quando a função durou mais de 30 horas.
• Quando o Super Cool termina, o ícone do painel de controlo desliga-se e o nível de arrefecimento previamente definido é reposto.

Nota: A função Super Cool e Super Freeze não pode ser ativada simultaneamente.

Função Super Freeze

A função Super Freeze acelera o arrefecimento de alimentos frescos e protege os produtos armazenados de aquecimento indesejável. Se se tiver de congelar uma grande quantidade de alimentos, recomenda-se ativar a função Super Freeze 24h antes da utilização. Quando a função é ativada, a temperatura é regulada automaticamente para -24 °C.

Como usar a função Super Freeze:

• A função pode ser lançada premindo longamente a tecla TEMP para selecionar o compartimento do congelador e, em seguida, premindo rapidamente a tecla TEMP até que o LED do ícone Super Freeze se acenda, ou pode ser ligada a partir da aplicação. Quando a função está ativada, o LED Super Freeze está sempre aceso.
• Para sair da função Super Freeze, prima a tecla TEMP ou desligue-a a partir da aplicação.
• A função Super Freeze termina automaticamente quando a função durou mais de 50 horas.
• Quando o Super Freeze termina, o ícone do painel de controle se apaga e o nível de congelação previamente definido é reposto.

Nota: As funções Super Cool e Super Freeze não podem ser ativadas simultaneamente.

Modo Eco

O modo Eco pode ser ativado para otimizar o desempenho do aparelho, obtendo-se simultaneamente o melhor armazenamento de alimentos. O modo Eco regula automaticamente a temperatura para 5°C no frigorífico e para -18°C no congelador. Como utilizar o modo Eco:

• A função pode ser ativada a partir do painel de controle premindo a tecla "mode" até o ícone do modo Eco se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Eco está sempre aceso.
• Para sair do Eco, desligue-o na aplicação ou escolha outra função do painel de controle.
• Quando o modo Eco termina, o ícone do painel de controle apaga-se e os níveis de arrefecimento previamente definidos são repostos.

Função Holiday

A função Holiday pode ser usada para reduzir o consumo de energia do aparelho, quando não é usado regularmente. Quando a função é ligada, as luzes LED apagam-se (mesmo se a porta estiver aberta) e desliga o frigorífico, enquanto o congelador continua a funcionar

normalmente.

Como usar a função Holiday:

• A função pode ser ativada a partir do painel de controle premindo a tecla "mode" até o ícone do modo Holiday se acender (um sinal acústico confirma a seleção) ou selecionando a função a partir da aplicação. Com a função ativada, o ícone do modo Holiday está sempre aceso.
• Para sair da função Holiday, desligue-a na aplicação ou escolha outra função do painel de controle.
• Quando a função Holiday termina, o ícone do painel de controle desliga-se e os níveis de arrefecimento previamente definidos são repostos.

Descongelamento

O descongelamento do frigorífico e do congelador é feito automaticamente; nenhuma operação manual é necessária.

HCS

Quando um certo nível de umidade é atingido, as fibras do filtro HCS abrem, fazendo com que a umidade diminua e, em seguida, fechem novamente.

Modo demo

Para inserir o modo de demonstração, com o visor desbloqueado, mantenha premida a tecla SET e prima a tecla WiFi 5 vezes dentro de 5 segundos. Para sair do modo de demonstração, execute a mesma operação ou desligue o frigorífico.

Códigos de Erro

• Erro de comunicação

As luzes [-16°C; - 18°C; - 20°C; - 22°C; - 24°C] no congelador acendem-se sequencialmente, o que significa que houve um erro de comunicação entre o painel de controlo principal e o painel do visor. Por favor, contate a assistência técnica para ajudar a resolver o problema.

• Ventilador

As luzes [-16°C; -20°C; -22°C; -24°C] no congelador a piscar simultaneamente significam que a ventoinha não está a funcionar corretamente. Por favor, contate a assistência técnica para ajudar a resolver o problema.

CONEXÃO COM A APLICAÇÃO

PROCEDIMENTO DE EMPARELHAMENTO NA APLICAÇÃO

Passo 1

• Faça download da aplicação hOn nas lojas

Passo 2

• Crie a sua conta na aplicação hOn ou faça login se já tiver uma conta

Passo 3

• Siga as instruções de emparelhamento na aplicação hOn

Utilização Wi-Fi

Se o Wi-Fi ainda não estiver configurado, quando o frigorífico é ligado, entra automaticamente no modo de configuração e mantém esse estado durante 30 minutos. O ícone Wi-Fi pisca e o registo do produto pode ser feito.

• Siga as instruções da aplicação para configurar o Wi-Fi (ver acima)
• Logo que o Wi-Fi esteja configurado e a conexão estabelecida, o ícone Wi-Fi fica aceso e fixo.
• Após 30 minutos sem realizar qualquer operação, o Wi-Fi sai automaticamente do modo de configuração
• Se o Wi-Fi já estiver configurado, será reconectado automaticamente de acordo com as informações de configuração.

Para redefinir o Wi-Fi, prima a tecla Wi-Fi e a tecla SET durante 2s.

Para desligar o Wi-Fi, prima a tecla Wi-Fi durante 3s.

Módulo de rádio - Dados técnicos

Taxa de frequência (OFR)	2400 MHz-2843.5 MHz
Frequências do canal	2412...2472 MHz(tamanho do passo 5 MHz)
Força maxima(EIRP)	100 mW

O tipo de equipamento de rádio está em conformidade com a Diretiva 2014/53/EU.

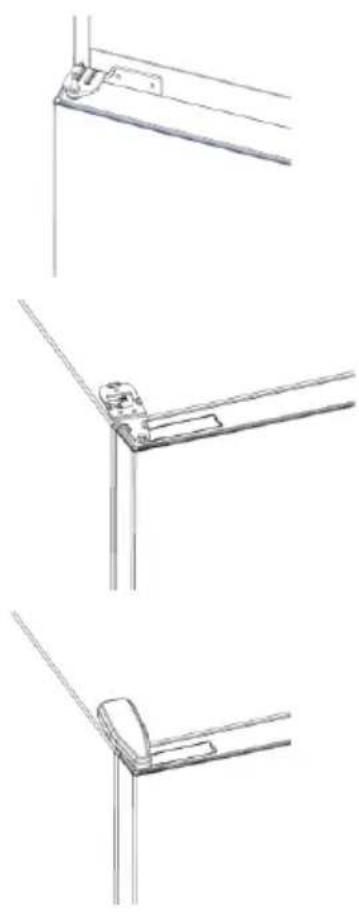

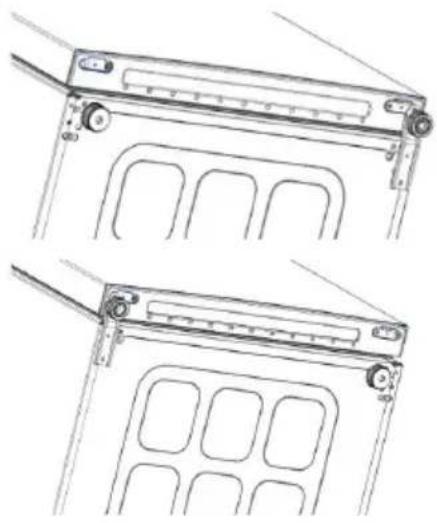

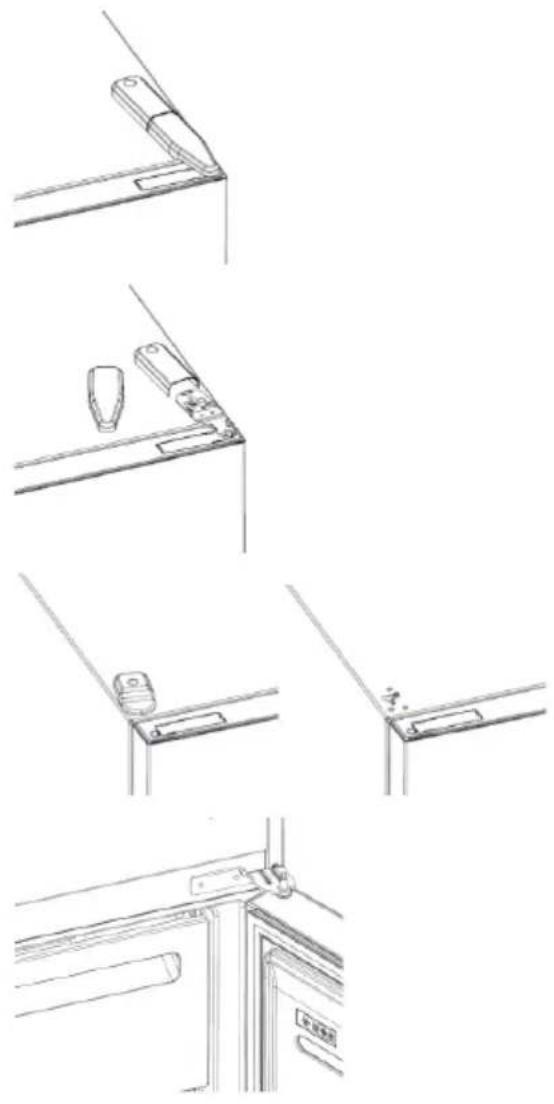

REVERSIBILIDADE DA PORTA

Ferramentas necessárias: Chave de fenda elétrica

1. Retire a cobertura da dobradiça esquerda
2. Desaparafuse a dobradiça superior
3. Retire a cobertura da dobradiça superior (esquerda)
4. Retire a dobradiça do meio

1. Retire a dobradiça inferior
2. Base da dobradiça
3. Montagem da dobradiça central
4. Montar a base da dobradiça superior
5. Montar a cobertura da dobradiça superior

RESOLUÇÃO DE PROBLEMAS

A lâmpada interior não se asende.	• Não háelectricidade.	• O cabo de alimentação não está devidamente ligado. • Veríque se o aparecido está desigfeito (ver/Ajuste de Temperatura). • Veríque se a tomada eletrica está a functionar corretoamento (por exemplo, com及其他 aparência eletrico).
	• O Tempo Holiday está ativado.	Desativo ou muito Holiday.
A temperatura interna do frigorífico e/ou de congelador não é suficientemente fria.	• As portas não está fechadas.	• Veríque se as portas e vedantes sem adaquamente.
	• As portas são abertas com frequência.	• Evé abris as portas desnéssamente durante um tempo.
	• Regulação da temperatura incorretra.	• Veríque a regulação da temperatura e, se possevel, regule uma temperatura mais boa (ver Regulação da temperatura).
	• O frigorífico e/ou o congelador está demasia chelios.	• Aguarde a estabilização da temperatura do frigorífico/congelador. • Evé encher excessively o frigorífico e o congelador.
	• A temperatura ambiente é demasiado baixa.	• Desíque a unitad para um local mais quente ou acaça a divisão atual.
	• Foram colocados artigos quentes.	• Deixes sempre arrefeços os Produtos antes de os guardar.
A comida congela no frigorífico.	• Regulação da temperatura incorretra.	• Veríque a regulação da temperatura e, se possevel, acontece a temperatura.
	• Alimentos em contacto com aparede traseira.	• Mantinha os alimentos afastados daparede traseira do frigorífico.
O fundo do compartmento do frigorífico es molhado ou há gotas de água.	• A mangueira de drenagem pode estar entupic.	• Limpe a mangueira de drenagem com um pau ou um objeto sem parair permitir o escoamento da agua.
Presença de gotas de água ou de gelo na parede traseira do frigorífico.	• Dependendo da função, formam-se gotas de água ou gelo na parede traseira do frigorífico durante o funcimento.	• Não se tratá de um defeito.
	• Foram colocados artigos quentes.	• Deixes sempre arrefeços os Produtos antes de os guardar.
	• Existem recipientes de alimentos ou liquidos abertos.	• Cubra sempre os alimentos e os liquidos.
	• As portas não está fechadas.	• Veríque se as portas e vedantes sem adequamente.
	• As portas são abertas com frequência.	• Evé abri as portas desnéssamente durante um tempo.
Presença de agua na gaveta dos vegetais	• Falla de circulação de ar.	• Veríque se o aparecido não está demasia chelo.
	• Demasiada humidade nos legumes e frutes.	• Embuhe as frutes e os legumes em materiais plácicos, por example, pegulá aderente, sacos ou recipientes.
O motor funçiona continuamente.	• As portas não está fechadas.	• Cortíque-se do que as portas está fechadas e que os vedantos semeadidamente.
	• As portas são abertas frequentemente.	• Evé abris as portas desnéssamente durante um tempo.
	• A temperatura ambiente é demasiado alta.	• Veríque se a temperatura ambiente está tão do intervalo indicado nas espéc都非常 das articuja do aparélio. • Regúo o está do visor/temostato para uma temperatura mais quente.
	• O aparélio esteve desílgado (sem corrente) durante um tempo.	• Normalmente, o aparélio demora 8 a 12 horas a arrefecer completeness.
A comida congela está a descongelar.	• A temperatura ambiente é demasiado baixa.	• Desíque a unitad para um local mais quente ou acaça a divisal atual.
	• A porta do congelador não está fechada.	• Assure-se de que a porta está fechada e que o vedanto está a solar devidamente.
Alarma da porta do frigorífico.	• O alarme da porta do frigorífico (sinal sonoro) é ativado quando a porta é deixa de aberta durante mais de 3 minutos.	• Evite deixar a porta aberta quando não é necessário. O sinaissonsces quando a porta é fechada.
O aparheiro emite ruidos como gorgolejos, zumbidos, estalidos, rangidos.	• Sem avarias. Um motor está a functionar, porexample, uma unida de refirugação, um ventoinha. O refrigerante flui para os tubos. O motor, os interruptores e as electroválvulas e ligados ou desílgados.	• Não são necessária asções.
	• O aparheiro não está colocado sobre um piso nivaldo.	• Ajuste os pés para nivelar o aparheiro.
	• O aparheiro taça em umigo objecto em seu redor.	• Remova objetivos em redor do aparheiro.
O aparheiro não arrefece, os indicatoros de temperatura e de illuminação está acoso	• O modo de demonstração está atrvilado.	Desativo ou muito DEMO.
Gelo forte e geada no compartmento do congelador.	• Os itens não foram devidamente embalados.	• Embale sempre bem os objectos.
	• Uma porta/gaveta do airelho não está bem fechada.	• Fiche a porta/gaveta.
	• A porta/gaveta foi aberta com muita frequência ou durante muito tempo.	• Não abra a porta/gaveta com muita frequência.
	• A junta de pedação da porta/gaveta está suja gasta, fissurada ou não é adequado.	• Limpe a junta da porta/gaveta ou subsitua-a por uma nova.
	• Algo no inferior impede que a porta/gaveta se feche corretemente.	• Reposecione as prailexiras, prailexiras das portas ou rediplantes internos para permitir que a porta/gaveta feche.
Os lados do aparheiro está quentes.	• Isto é normal.
