Produkttyp	Kylskåp med frys
Märke	Haier
Modell	HDW5618CNPK
Bredd	920 mm
Djup	1137 mm
Mått (B x D)	920 x 1137 mm
Elanslutning	220-240 V ~ 50 Hz
Kylskåpstemperatur	2°C till 8°C (justerbar)
Frysfackstemperatur	-16°C till -24°C (justerbar)
Specialfunktioner	Superkylning, Superfrysning, Ekoläge, Semesterläge
Inbyggt Wi-Fi	Ja, kompatibel med hOn-appen
Dörr reversibel	Ja
Avfrostning	Automatisk (kyl och frys)
Invändig belysning	LED
HCS-filter	Ja, fuktreglering
Demoläge	Ja, tillgänglig via knappkombination
Ljudnivå	Ej angivet
Total nettokapacitet	Ej angiven

Vanliga frågor - HDW5618CNPK HAIER

Vad gör jag om kylskåpstemperaturen inte är tillräckligt kall?

Kontrollera att dörrarna är ordentligt stängda och att tätningarna är i gott skick. Om dörrarna öppnas ofta, minska öppningarna. Se till att temperaturinställningen är korrekt (tryck på TEMP i 5 sekunder för att välja fack, justera sedan). Om omgivningstemperaturen är hög, ställ in kylskåpet mellan 6 och 8°C. Undvik att överfylla apparaten och vänta tills varm mat svalnat innan du placerar den inuti.

Hur aktiverar jag Superkylning?

Tryck länge på TEMP-knappen för att välja kylskåpsfacket, tryck sedan snabbt på TEMP tills Superkylningsikonen tänds. Du kan också aktivera den via hOn-appen. Funktionen stängs av automatiskt efter 30 timmar eller manuellt genom att trycka på TEMP.

Den invändiga lampan tänds inte, vad gör jag?

Kontrollera först elanslutningen (uttag, kabel). Se till att apparaten är påslagen. Om semesterläge är aktiverat släcks LED-lamporna avsiktligt, inaktivera det. Om problemet kvarstår, kontakta teknisk service.

Hur ställer jag in temperaturen för kyl och frys?

Tryck på TEMP-knappen i 5 sekunder tills en ljudsignal hörs och ikonen för valt fack (kyl eller frys) blinkar. Tryck sedan snabbt på TEMP för att höja temperaturen (motsvarande LED tänds). Efter 5 sekunder utan åtgärd bekräftas valet. Intervall: kyl 2-8°C, frys -16 till -24°C.

Varför finns det vatten i grönsakslådan?

Det kan bero på dålig luftcirkulation (inte överfylla) eller för fuktiga grönsaker/frukter. Slå in maten i plastfolie eller slutna behållare. Kontrollera också att avloppsslangen inte är igentäppt (rengör med en pinne).

Hur ansluter jag hOn-appen?

Ladda ner hOn-appen, skapa ett konto eller logga in. Slå på kylskåpet: Wi-Fi går in i konfigurationsläge i 30 minuter (Wi-Fi-ikonen blinkar). Följ instruktionerna i appen. När ansluten förblir Wi-Fi-ikonen fast. För att återställa Wi-Fi, tryck på Wi-Fi + SET i 2 sekunder.

Vad gör jag om apparaten låter onormalt (gurglande, surrande)?

Dessa ljud är normala: de kommer från motorn, fläkten, kylmedelsflödet eller magnetventiler. Ingen åtgärd krävs om apparaten fungerar korrekt. Om ljuden är för höga, kontrollera att apparaten står plant (justera fötterna) och att den inte vidrör närliggande föremål.

Hur byter jag dörrens öppningsriktning?

Proceduren kräver en elektrisk skruvmejsel. Ta bort gångjärnskåporna, skruva loss de övre, mellersta och nedre gångjärnen, montera dem sedan på motsatt sida i omvänd ordning. Se avsnittet 'Dörr reversibel' i bruksanvisningen för detaljerade steg.

Vad betyder en felkod med blinkande lampor?

Om fryslamporna (t.ex. -16°C, -18°C, -20°C, -22°C, -24°C) tänds i sekvens är det ett kommunikationsfel mellan panelerna. Om de blinkar samtidigt är fläkten defekt. I båda fallen, kontakta teknisk support.

Hur aktiverar jag semesterläge?

Tryck på Mode-knappen tills semesterikonen tänds (en signal bekräftar valet). Du kan också aktivera det via appen. Detta läge stänger av kylskåpet medan frysen fortsätter gå, vilket minskar förbrukningen. För att avaktivera, tryck på Mode eller använd appen.

BRUKSANVISNING HDW5618CNPK HAIER

1. Kontrollpanel
2. Hyllor
3. Grönsakslåda
4. Fryslador
5. Dörrhyllor
6. Den mest energisparande konfigurationen kräver att lådor, livsmedelsbehållare och hyllor placeras i produkten på samma sätt som i bilden ovan. ** Bilden ovan är endast för referens. Den faktiska konfigurationen beror på den fysiska produkten eller uttalandet från återförsäljaren.

Utrymme som krävs

Apparatens dörr ska kunna öppnas helt som på bilden. Behåll tillräckligt stort utrymme runt apparaten så att dörrar och lådor kan öppnas.

Håll ett avstånd på minst 50 mm mellan produktens sidoväggar och intilliggande delar.

Bredd: min. 920 mm

Djup: min 1137 mm

ANVÄNDNING

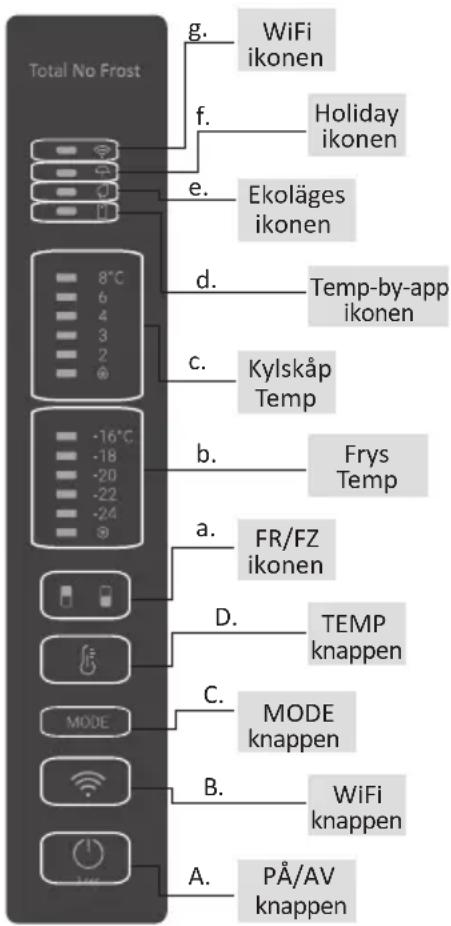

A. PÅ/AV-knappen används för att slå på/av apparaten B. Wi-Fi-knappen används för att slå på/av Wi-Fi C. Mode-knappen används för att välja önskad funktion D. TEMP-knappen används för att välja kyl- och frystemperatur

a. Ikonen för kyl-/frysutrymmet visar det valda utrymmet. b. Temperaturnivåerna visar frysens valda temperatur. c. Temperaturnivåerna visar kylskåpets valda temperatur. d. Ikonen för justera temperatur visar om temperaturen har valts via appen. e. Ekologiläges-ikonen visar om Ekologiläget är aktiverat. f. Semesterfunktion-ikonen visar om funktionen är aktiverad. g. Wi-Fi-ikonen visar om Wi-Fi fungerar och apparaten är ansluten.

Användning

• Apparaten slås automatiskt på när du sätter på den. Temperaturen ställs automatiskt på 4 °C i kylskåpet och på -18 °C i frysen.
• För att ändra temperaturen, tryck på TEMP-knappen i 5 sekunder, en ljudsignal hörs och ikonen för det valda utrymmet (kyl eller frys) samt alla temperatur-ikoner för motsvarande fack slås på i 2 sekunder. Efter 2 sekunder bekräftas valet. Med vald fackikon, tryck snabbt på TEMP-knappen för att ändra temperaturen. När inställningen ökar, tänds motsvarande LED-lampa. Varje gång du trycker på TEMP-knappen och temperaturen ändras hörs en ljudsignal. Efter 5 sekunder bekräftas valet. Efter 30 sekunder utan aktivitet stängs ikonområdet för kyl/frys av, medan lysdioderna för de valda temperaturerna förblir på. När du återigen trycker på TEMP-knappen tänds ikonen för utrymmet som valts sist (kylskåp eller frys).
• Vid strömavbrott återställs den senaste inställda kylnivån.
• För att återställa standardinställningen, tryck länge på Temp-knappen och klicka

sedan på PÅ/AV-knappen 5 gånger (på 5 sekunder).

• Under normala driftsförhållanden (vår och höst) rekommenderar vi att ställa temperaturen på 4 °C. Under sommarhalvåret vid höga omgivningstemperaturer rekommenderar vi att ställa temperaturen på 6–8 °C. Kylen/frysen behåller önskad temperatur och kylskåpets kontinuerliga drift reduceras. Under vinterhalvåret (när omgivningstemperaturen är låg) rekommenderar vi att ställa temperaturen på 3–4 °C för att undvika frekvent start/stopp av kylskåpet.

Justera temperatur

Du kan justera både kylskåpets och frysens temperatur från appen. Temperaturen kan ställas in med en känslighet på 1 °C. Det är möjligt att välja en temperatur från 2 °C till 8 °C i kylskåpet och från -16 °C till -24 °C i frysen.

När temperaturen väljs via appen slås ikonen för justera temperatur på. Alla andra LED-lampor för temperatur för det berörda utrymmet stängs av (dvs. om kylskåpstemperaturen väljs från appen stängs lysdioderna från 2 °C till 8 °C av. Om frystemperaturen väljs från appen är lysdioderna från -16 °C till -24 °C släckta).

Om endast ett enda utrymme (frys eller kylskåp) har den justerade temperaturen ändras inte temperaturvalet för det andra utrymmet och LED-lampan för den valda temperaturen i det utrymmet förblir tänd. Varje gång temperaturen ändras hörs en ljudsignal.

Super Cool-funktion

Super Cool-funktionen är lämplig om du ska förvara en stor mängd mat (till exempel precis efter inköp). Super Cool-funktionen kyler snabbt ned färska matvaror och skyddar de varor som finns i kylskåpet från att värmas. När funktionen aktiveras ställs kylskåpstemperaturen automatiskt in på 2 °C.

• Funktionen kan aktiveras genom att trycka länge på TEMP-knappen för att välja kylfack. Tryck sedan snabbt på TEMP-knappen tills Super Cool-lysdioden tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Cool alltid PÅ.
• För att avsluta Super Cool-funktionen trycker du på TEMP-knappen eller stänger av den från appen.
• Super Cool-funktionen avslutas automatiskt när funktionen har varat i mer än 30 timmar.
• När Super Cool avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Super Freeze-funktionen fryser snabbt ned färska matvaror och skyddar de varor som finns i frysen från att värmas. Om du ska frysa ner en stor mängd mat rekommenderar vi att ställa in Super Freeze-funktionen 24 timmar innan du sätter in maten i frysen. När funktionen aktiveras ställs temperaturen automatiskt in på -24 °C.

• Funktionen kan startas genom att trycka länge på TEMP-knappen för att välja frysfack. Tryck sedan snabbt på TEMP-knappen tills Super Freeze-ikonen tänds. Eller slå på den från appen. När funktionen är aktiverad är lysdioden Super Freeze alltid PÅ.
• För att avsluta Super Freeze-funktionen trycker du på TEMP-knappen eller stänger av den.
• Super Freeze-funktionen avslutas automatiskt när funktionen har varat i mer än 50 timmar.
• När Super Freeze avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda frysnivån återställs.

Obs! Funktionerna Super Cool och Super Freeze kan inte aktiveras samtidigt.

Ekoläge

För att optimera apparatens prestanda och förvara maten på bästa sätt aktiverar du ekoläget. Ekoläget ställer automatiskt temperaturen på 5 °C i kylskåpet och på -18 °C i frysen. Så här använder du ekoläget:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på "mode"-knappen tills ekoläges-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är ekoläges-ikonen alltid PÅ.
• För att avsluta Ekoläget, stäng av det från appen eller välj en annan funktion från kontrollpanelen.
• När Ekoläget avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Semesterfunktion

När apparaten inte används regelbundet kan man använda Semesterfunktionen för att minska apparatens energiförbrukning. När funktionen är på är LED-lamporna släckta (även om dörren är öppen) och kylskåpet avstängt, medan frysen fortsätter att fungera normalt. Så här använder du Semesterfunktionen:

• Funktionen kan aktiveras från kontrollpanelen genom att trycka på “mode”-knappen tills Semesterfunktion-ikonen slås på (en ljudsignal bekräftar valet), eller genom att välja funktionen från appen. När funktionen är aktiverad är semesterikonen alltid PÅ.
• För att avsluta Semesterfunktionen, stäng av den från appen eller välj en annan funktion från kontrollpanelen.
• När Semesterfunktionen avslutas slocknar ikonen på kontrollpanelen och den tidigare inställda kylnivån återställs.

Avfrostning

Avfrostning av kyl- och frysutrymmet sker automatiskt: det krävs ingen manuell åtgärd.

HCS

När en viss fuktnivå har uppnåtts öppnas HCS-filterfibrerna och fukten minskar och stängs sedan igen.

Demoläge

För att gå in i Demoläget, med displayen upplåst, tryck länge på SET-knappen och sedan snabbt på WIFI-knappen 5 gånger, inom 5 sekunder. För att avsluta Demoläget, utför samma operation eller stäng av kylskåpet.

Felkoder

• Kommunikationsfel

När [-16°C; -18°C; -20°C; -22°C; -24°C] tänds i följd betyder det att det har uppstått ett kommunikationsfel mellan huvudstyrkortet och displaykortet. Kontakta teknisk assistans för att hjälpa till att lösa problemet.

Fläkt

När [-16°C; -20°C; -22°C; -24°C] tänds samtidigt i frysen betyder det att fläkten inte fungerar som den ska. Kontakta teknisk assistans för att hjälpa till att lösa problemet.

Om Wi-Fi ännu inte har konfigurerats när kylskåpet slås på går det automatiskt in i konfigurationsläge. Statusen behålls i 30 minuter. Wi-Fi-ikonen blinkar och registreringen av produkten kan börja.

Följ anvisningarna i appen för att konfigurera Wi-Fi (se ovan). - När Wi-Fi har konfigurerats och anslutningen upprättats är Wi-Fi-ikonen på och lyser med fast sken. - Om ingen åtgärd utförs, lämnar Wi-Fi automatiskt konfigurationsläget efter 30 minuter. - Om Wi-Fi redan har konfigurerats sker en automatisk återanslutning enligt konfigurationsinformationen.

För att återställa Wi-Fi, tryck på Wi-Fi-knappen och SET-knappen i 2 sekunder.

Stäng av Wi-Fi genom att trycka på Wi-Fi-knappen i 3 sekunder.

Radiomodul - Tekniska data

Frekvens Hastigthet (OFR)	2400 MHz-2843.5 MHz
Kanalfkrevenser	2412...2472 MHz(steqlängd5 MHz)
Maximal kraft(EIRP)	100 mW

Radioutrustningstypen överensstämmer med direktivet 2014/53/EU.

REVERSIBILITET AV DÖRREN

Verktyg som behövs: Elektrisk skruvmejsel

1. Ta bort det övre gångjärnsskyddet
2. Skruva loss det övre gångjärnet
3. Ta bort det övre gångjärnsskyddet (vänster)
4. Ta bort gångjärnet i mitten

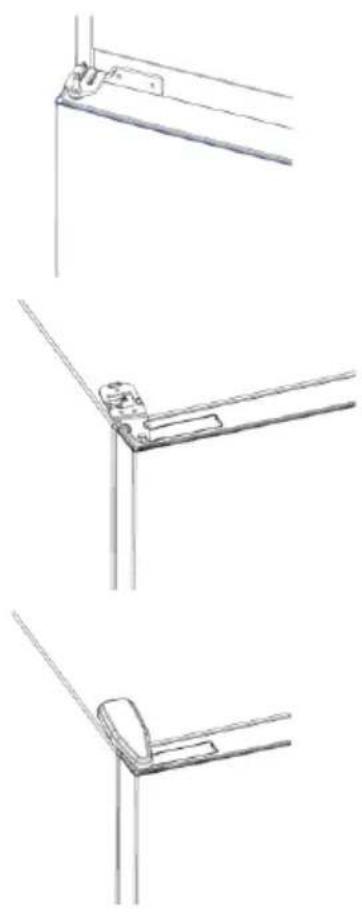

1. Ta bort det nedre gängjärnet
2. Gängjärnsfotens fäste
3. Mitten gängjärnets fäste
4. Montera den övre gängjärnsplåten
5. Montera det övre gängjärnsskyddet

FELSÖKNING

Den invändiga glödlampan tänds inte.	• Ingen elektricitet.	• Nätkabeln ar inte korrekt anskuten. • Kontroliera om apparaten ar avstågd (spezifikaturlustering). • Kontroliera att eluttaget fungar erkorret (t.x.: med en annan elektriskrak apparent).
	• Holiday-läget ar aktiverat.	• Avaktivera Holiday-läget.
Kylskapets och/eller frysens inertertemperatur ar inte tillräcklig kall.	• Dörarna ar inte stängda.	• Kontroliera att dörren och packningarma sluter ordentigt.
	• Dörarna öppnas forøtta.	• Undvik att öppna dörarna i onödan under en tid.
	• Felaktig temperaturinställning.	• Kontroliera temperaturinställingen och, om mögål, ställ in en lögre temperatur (spezifikaturlustering).
	• Kylskapet och/eller frysen ar for fulla.	• Vänta tills temperaten i kyl-och frysskapet har stabiliserats. • Undvik att fylla kilen och frysen for mycket.
	• Omgivningstemperaturen ar for låg.	• Flytta enhelen tillen varmare plats erlor värnn upp del aktuella rummet.
	• Varma foremål har forvarats.	• Låt allid foremål svalna innan du forvarar dem.
Maten i kylen fryser.	• Felaktig temperaturinställing.	• Kontroliera temperaturinställingen och höl om mögålt temperature.
	• Mat i kontakt med bakvagggen.	• Häll maten borta frän kylskapets bakvagg.
Det ar blätt erller finns vattendropper I botten på kylskapet.	• Avloppsslangen kan vara igensatt.	• Rengör avloppsslangen med en pinne eriler liknande für att fåvatnet att rinn ut.
Färekomst av vattendropper erller frost på kylskapets bakre vagg.	• Bercende på Funktion bildas vattendropper erller frost på kylskapets bakre vagg under drift.	• Det ar inte en defekt.
	• Varma foremål har forvarats.	• Lat allid foremål svalna innan du forvarar dem.
	• Behällare med mat erller västkor ar öppna.	• Täck allid over livsmodel och västkor.
	• Dörarna ar inte stängda.	• Kontroliera att dörren och packningarma sluter ordentigt.
	• Dörarna öppnas forøtta.	• Undvik att öppna dörarna i onödan under en tid.
Färekomst av vallen i grönaksåldan.	• Brist på luftcirkulation.	• Kontroliera att apparaten inte ar für full.
	• Grönaker och frukt som innehäller mycket vatten.	• Siå in frukt och grönaker plasmaterial, tex. plastfolie, pasar erller behällare.
Motorn körs kontinuierligt.	• Dörarna ar inte stängda.	• Se till att dörarna ar stängda och kontroliera att tättingarma sluter ordentigt.
	• Dörarna öppnas forta.	• Undvik att öppna dörarna i onödan under en tid.
	• Omgivningstemperaturen ar mycket hög.	• Kontroliera att omgivningstemperaturen ligger incom det interval som anges i specifikationerna på apparaten etikett. • Ställ in displayen/termostaten på en varmare temperatur.
	• Apparaten har varit avstång (ingen ström) under en tid.	• Det tar normal 8-12 timmar für apparaten att svalna halt.
Den frysta maten tinas upp.	• Omgivningstemperaturen ar for låg.	• Flytta enhelen tillen varmare plats erlor värnn upp del aktuella rummet.
	• Frysens dör ar inte stängd.	• Se till att dörren ar stängd och atpackningen ar ordenligt tälad.
Larm För Oppen kylskapsdorr.	• Kylskapslarmet (akuslisk ljudsignal) aktiveras när dörren lämnes öppen i mer øn 3 minuter.	• Undvik att lämna dörren øppen nr der del inte behövs. Larnet upphör när dörren stängs.
Apparaten ger ifrnan sig gurglande, surroundene, klickande och knakande ljd.	• Inga maskinhaverier. En motor Å lgång, tex. kylaggregat, fläkt. Koldmediet fiödar in i roren. Motor, brytare och magnetventiler slås på erller av.	• Ingen átgård behövs.
	• Apparaten ar inte placerad pa en plan yta.	• Justera föfterma for att niveniellera apparaten.
	• Apparaten rör vid ett foremål runt omkring den.	• Ta bort foremål runt apparaten.
Apparaten kylis inte, temperatur- och belysningsindikatorerna ar på.	• Demolåget ar aktiverat.	• Avaktivera DEMO-läget.
Is- och frostbildning i frysdenen.	• Varona var inte ordentigt forpackade.	• Förpacka allid varrad ∀i.
	• En dörrlåda i apparaten ar inte htl stängd.	• Stäng dörren/låden.
	• Dörren/lådan har öppnats forøtta erller for länge.	• Öppna inte dörren/låden for øtta.
	• Dörrens/låds packning(ar) ar smutsig(a), slitten(na), sprucken(na) erler felanpassad(e).	• Rengör dörrens/låds packning erller byt ut den mot en ny.
	• Något pa insidan hindrar dörren/låden frän att stänga ordentigt.	• Flytta om hylorna, dörthylonna erller deire behailama sa att dörren/låden kan stängas.
Apparaten sider ar varma.	• Det ar normait.
