MANUALE UTENTE HDW5618CNPK HAIER

DESCRIZIONE DEL PRODOTTO 112
Requisiti di spazio 112
UTILIZZO 113
Utilizzo 113
Temperatura personalizzata 114
Funzione Super Cool. 114
Funzione Super Freeze 115
Modalità Eco 115
Funzione Holiday 115
Sbrinamento 115
Modalità demo 116
Codici di erre 116
CONNECTIONDELL'APP 117
Fase 1 117
Fase 2 117
Fase 3 117
Uso della funzione WiFi 118
REVERSIBILITA DELLO SPORTELLO. 119

SOLUZIONE DEI PROBLEMI

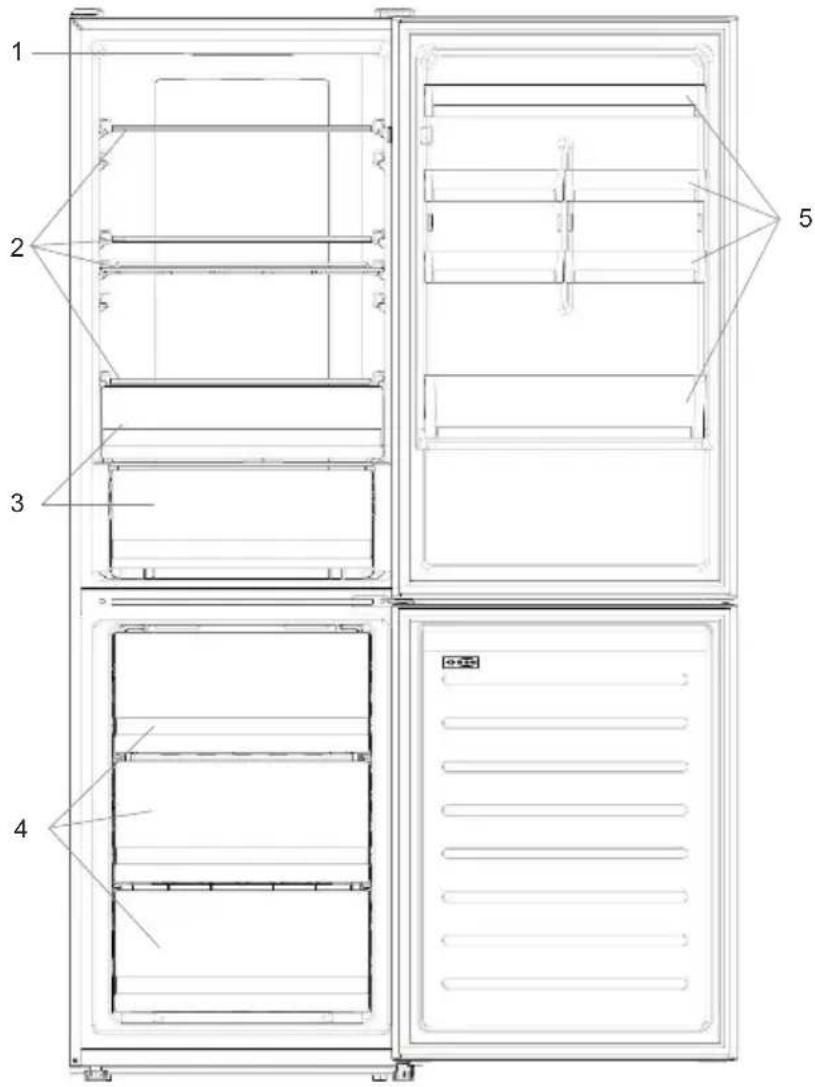

DESCRIZIONE DEL PRODOTTO

1. Pannello dei comandi
2. Ripiani
3. Frutta e verdura
4. Vani del congelatore

5. Cassetto incassato nello sportello

6. La maggior parte delle configurazioni a risparmio energetico richiede il posizionamento di cassetti, vani alimenti e ripiani nel prodotto; fare riferimento alle immagini precedenti.
   ** Le immagini precedenti fungono solo da riferimento. La configurazione reale dipende dalle caratteristiche fisiche del prodotto o alla dichiarazione del distributore.

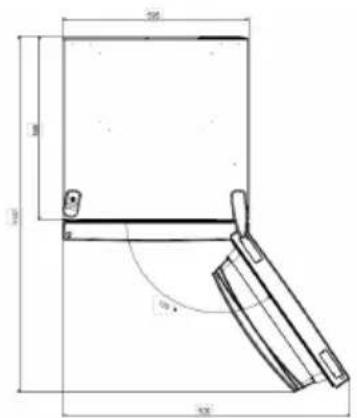

Requisiti di spazio

Lo sportello dell'unità deve potersi après completamente, come illustrato. Lasciare spazio sufficiente per poter après comodamente gli sportelli e i cassetti. Mantenere una distance di almeno 50~mm tra le pareti laterali del prodotto e le parti adiacenti.

Larghezza: min 920 mm
Profondita: min 1137 mm

UTILIZZO

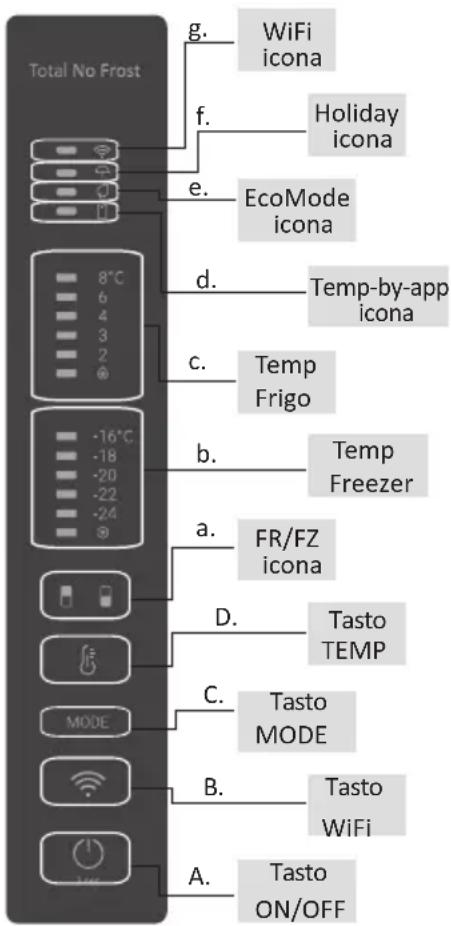

A. Tasto di accensione/spegnimento: per accendere e spegnere l'elettrodomestico
B. Tasto WiFi: per attivare o disattivare la funzione WiFi
C. Tasto Mode: per selezionare la funzione desiderata
D. Tasto della temperature: per selezionare la temperature del frigorifero e del congelatore

a. Icona dell'area frigorifero/congelatore: indica quale vano dell'elettrodomestico è selezionato
b. Livelli di temperatura del congelatore: indicano la temperatura selezionata nel congelatore
c. Livelli di temperatura del frigorifero: indicano la temperature selezionata nel frigorifero
d. Icona della temperatura personalizzata: indica se la temperature è stata selezionata dall'app
e. Icona della modalità Eco; indica se è attivata la modalità Eco
f. Icona della funzione Holiday: indica se è attivata la funzione Holiday
g. Icona WiFi: indica se la funzione WiFi è attivata e se l'elettrodomestico è collegato

Utilizzo

• Inserendo la spina, l'elettrodomestico si accende automaticamente. La temperatura viene impostata automaticamente a 4^ nel frigorifero e a -18^ nel congelatore.
• Per modificare la temperature, tenere premuto il tasto della temperature per 5 secondi; viene emesso un segnale acustico e l'icona del vano selezionato (frigorifero o congelatore) e tutti i LED della temperature del vano corrispondente si accendono per 2 secondi; dopo 2 secondi, la selezione del vano è conformata. Con l'icona del vano selezionato accesa, premere rapidamente il tasto della temperature per modificare la temperature. Quando l'impostazione aumento, si accende la spia a LED corrispondente. Ogni volta che si preme il tasto della temperature e si modifica la temperature, viene emesso un segnale acustico; dopo 5 secondi, la selezione è conformata. Se non si effettuano altre operazioni per 30 secondi, l'area dell'icona del frigorifero o del congelatore si spegne, nelle i LED

delle temperature selezionate rimangono accesi. Premendo nuovamente il tasto della temperatura, si accende l'icona dell'ultimo vano selezionato (frigorifero o congelatore).

• In caso di interruzione della corrente, viene ripristinato l'ultimo livello di raffreddamento impostato.
• Per ripristinare l'impostazione predefinita, premere a lungo il tasto della temperatura e fare cige sul pulsante di accensione/spegnimento 5 volte (entro 5 secondi).
• In condizioni di funzionamento normali (in primavera e in autunno), è preferibile impostare la temperature a 4^ . In estate, quando la temperature ambiente è alta, è preferibile impostare la temperature a 6 8^ , in modo da mantenere le temperature del frigorifero e del congelatore e ridurre il tempo di funzionamento continuo del frigorifero; in inverno, quando la temperature ambiente è Bassa, è preferibile impostare la temperature a 3 4^ per evitare che il frigorifero si avvi e si arresti frequentemente.

Temperatura personalizzata

Dall'app è possibile personalizzare sua la temperature del vano frigorifero che quella del vano congelatore. La temperature può essere impostata con una sensibilità di 1^ . è possibile selezionare una temperature da 2^ a 8^ nel frigorifero, e da -16^ a -24^ nel congelatore.

Quando la temperature viene selezionata dall'app, si accende l'icona della temperatura personalizzata e tutte le spie a LED della temperatura del vano interessato si spengono (ad esempio, se la temperature del frigorifero viene selezionata dall'app, i LED da 2^ a 8^ si spengono; se la temperature del congelatore viene selezionata dall'app, i LED da -16^ a -24^ si spengono).

Se viene personalizzata la temperature in una sola area (congelatore o frigorifero), la selezione della temperature dell'altra area non viene modificata e la spia a LED della temperature selezionata di tale area rimane accesa. Ogni volta che si modifica la temperature,iene emesso un segnale acustico.

Funzione Super Cool

E preferibile attivare la funzione Super Cool se occorre conservare una notevole quantità di alimenti (ad es. dopo l'acquisto). La funzione Super Cool accelerer la raffreddamento degli alimenti freschi e protegge quelli più conservati da un riscaldamento indesiderato. Quando la funzione è Attivata, la temperature del frigorifero viene impostata automaticamente a 2^

Utilizzo della funzione Super Cool:

• La funzione può essere attivata tenendo premuto a lungo il tasto della temperatura per selezionare il vano frigorifero, quando premendo rapidamente il tasto della temperature sono a quando si accende il LED dell'icona Super Cool; esta funzione può essere attivataanche dall'app. Quando la funzione è Attivata, il LED Super Cool è sempre acceso.
• Per uscire alla funzione Super Cool, premere il tasto della temperatura o disattivare la funzione dall'app.
• La funzione Super Cool si disattiva automaticamente dopo 30 ore.
• Quando la funzione Super Cool si disattiva, l'icona del pannello di controllo si

spegne e viene ripristinato il livello di raffreddamento impostato precedentente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Funzione Super Freeze

La funzione di congelamento rapido accelerer il congelamento degli alimenti freschi e protegge quelli già conservati da un riscaldamento indesiderato. Se occorre congelare molti alimenti, è preferibile attivare la funzione Super Freeze 24 ore prima dell'uso. Quando la funzione è attenuata, la temperature viene impostata automaticamente a -24^ . Utilizzo della funzione Super Freeze:

• La funzione può essere attivata premendo a lungo il tasto della temperatura per selezionare il vano congelatore, quando premendo rapidamente il tasto della temperatura fino a quando si accende il LED dell'icona Super Freeze; esta funzione può essere attivataanche dall'app. Quando la funzione è attivata, il LED Super Freeze è sempre acceso.
• Per uscire alla funzione Super Freeze, premere il tasting della temperatura o disattivare la funzione dall'app.
• La funzione Super Freeze si disattiva automaticamente dopo 50 ore.
• Quando la funzione Super Freeze si disattiva, l'icona del pannello di controllo si spegne e viene ripristinato il livello di congelamento impostato precedentente.

Nota: Le funzioni Super Cool e Super Freeze non possono essere attivate contemporaneamente

Modalità Eco

É possibile attivare la modalità Eco per ottimizzare le prestazioni dell'elettrodomestico, garantendo al tempo stesso la migliorie conservazione degli alimenti. La modalità Eco imposta automaticamente la temperature a 5^ nel frigorifero e a -18^ nel congelatore. Utilizzo della modalità Eco:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona della modalità Eco (un segnale acustico conferma la selezione); questa funzione può essere attivataanche dall'app. Quando la funzione è attenuata, l'icona della modalità Eco è sempre accesa.
• Per uscire alla modalità Eco, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.
• Quando la modalità Eco si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentente.

Funzione Holiday

La funzione Holiday può essere utilizzata per ridurre il consumo energetico dell'elettrodomestico quando non viene utilizzato regolarmente. Quando si attiva la funzione, le spie a LED si spengono (anche se viene aperto lo sportello), il frigorifero si spegne e il congelatore continua a funzionare normalmente.

Utilizzo della funzione Holiday:

• La funzione può essere attivata dal pannello di controllo premendo il tasto "mode" fino a quando si accende l'icona Holiday (un segnale acustico conferma la selezione);但这 funzione può essere attivataanche dall'app. Quando la funzione è attenuata, l'icona Holiday è sempre accesa.

• Per uscire alla funzione Holiday, disattivarla dall'app o scegliere un'altra funzione dal pannello di controllo.

• Quando la funzione Holiday si disattiva, l'icona del pannello di controllo si spegne e vengono ripristinati i livelli di raffreddamento impostati precedentente.

Sbrinamento

Lo sbrinamento dei vani frigorifero e congelatore avviene automaticamente e non richiede operazioni manuali.

HCS

Quando viene raggiunto un determinato livello di umidità, le fibre del filtro HCS si aprono facendo diminuire l'umidità, per poi richiudersi.

Modalità demo

Per entrare nella modalità demo, con il display sbloccato, tenere premuto il tasto SET e premere il tasto WiFi 5 volte entro 5 secondi. Per uscire alla modalità demo, effettuare la stessa operazione o spegnere il frigorifero.

Codici di erre

• Errore di comunazione

Se le spie [-16^; -18^; -20^; -22^; -24^] del congelatore si accendono in sequenza, si è verificato un erre di Communicatione tra la schedà di controllo principale e la schedà del display. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

• Ventola

Le spi [ -16^; -20^; -22^; -24^] del congelatore lampeggiano simultaneamente se la ventola non funzione correttamente. Per assistenza sulla soluzione del problema, contattare l'assistenza tecnica

CONNECTIONDELL'APP

PROCEDURA DI ACCOPIAMENTO DELL'APP

Fase 1

• Scaricare l'applicazione hOn

GET IT ON

Google Play

Download on the

App Store

EXPLORE IT ON

AppGallery

Fase 2

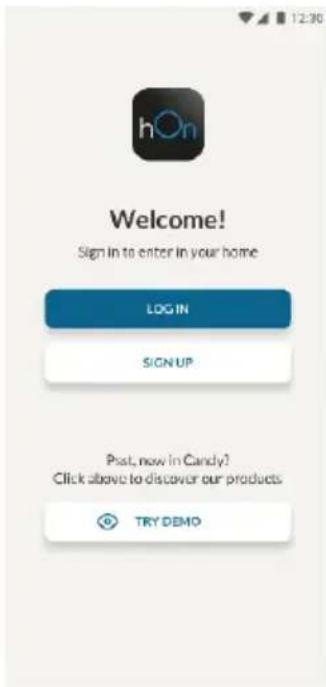

• Creare un account nell'app hOn o accedere se esiste gia un account

Fase 3

Per l'accoppiamento, seguire le istruzioni dell'app hOn

Uso della funzione WiFi

Se la funzione WiFi non è stata ancora configurata, quando il frigorifero si accende, entra automaticamente nella modalità di configurazione e rimane in quello stato per 30 minuti. L'icona WiFi lampeggia e l'arruolamento del prodotto può cominciare.

• Seguire le istruzioni dell'app per configurare la funzione WiFi (v. sopr).
• Una volta configurata la funzione WiFi e stabilita la connessione, l'icona WiFi rimane sempre accesa.
• Dopo 30 minutirawnenza effettuare alcuna operazione,la modalità di configurazione WiFi si disattiva automaticamente.
• Se la funzione WiFi è stata configurata, la riconnessione avviene automaticamente in base ai dati di configurazione.

Per resettare la funzione WiFi, premere il tasto WiFi e il tasto SET per 2 secondi.

Per disattivare la funzione WiFi, premere il tasto WiFi per 3 secondi.

Modulo radio - Dati tecnici

Tasso di frequenza (OFR)	2400 MHz-2843.5 MHz
Frequenze dei canali	2412...2472 MHz(dimensione passo 5 MHz)
Massima potenza(EIRP)	100 mW

Il tipo di appearechiatura radio è conforme alla Direttiva 2014/53/EU.

REVERSIBILITA DELLO SPORTELLO

Utensili necessari: Avvitatore elettrico

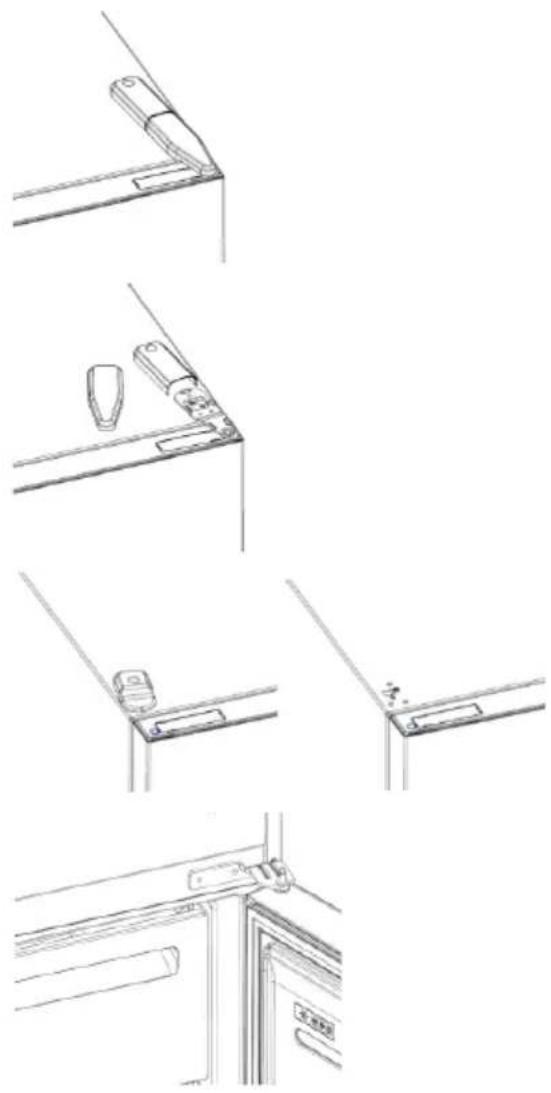

1. Togliere il coperchio della cerniera superiore
2. Svitare la cerniera superiore
3. Rimuovere il coperchio della cerniera superiore (sinistra)
4. Rimuovere la cerniera centrale

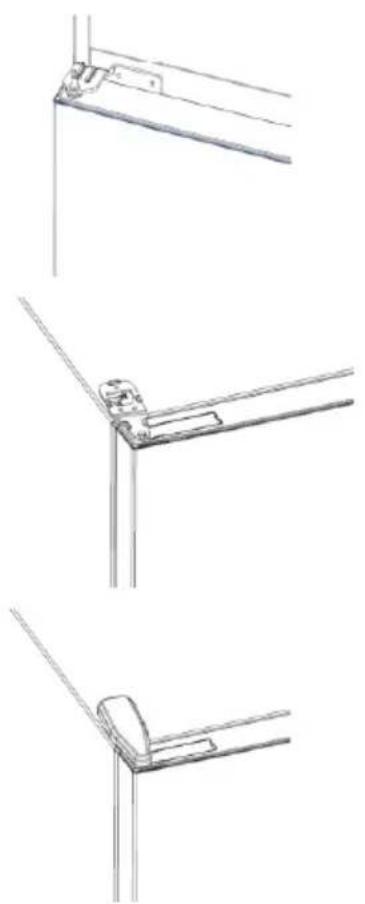

1. Rimuovere la cerniera inferiore
2. Montare il piedino della cerniera
3. Montare la cerniera centrale
4. Montare la piastra della cerniera superiore
5. Montare il coperchio della cemiera superiore

SOLUZIONE DEI PROBLEMI

La lampada per l'illuminazione interna non si accende.	· Assenza di elettricità.	· I caso di alimentazione non è inserto correttamente. · Controllare se l'elektrodomesso è spesso (vedere Regolazione della temperatura). · Verificare il correto funzionamento della pesa di corrente (ad esempio con un'alto apparecchio elettrico).
	· La modalità Holiday è attivata.	· Disattivare la modalità Holiday.
La temperature interma del frigorifero e/o del congelatore non è sufficientemente bassa	· Gli sportelli non sono chiusi.	· Accertari che lo sportello e le guamizioni garantiscano una chiusura correttà.
	· Gli sportelli vengono aperti frequentlymente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
	· Impostazione della temperatura errata.	· Controllare l'impostazione della temperatura, se possible, impostare una temperatura più Bassa (vedere Regolazione della temperatura)
	· Il frigorifero e/o il congelatore sono troppo piè.	· Attenderne che la temperatura del frigorifero/elecogelatore si stabilizzii. · Evitare di riempireccessivamente il frigorifero e l'congelatore.
	· La temperature ambiente è troppo bassa.	· Spostare il tùnda in un ambiente più caldo o riscaldare l'amBIENIE attuale.
	· Sono stati riposti oggetti caldi.	· Lascore sempre raffreddare gli oggetti prima di riposti.
Il cibo nel frigorifero si congegela.	· Impostazione della temperatura errata.	· Controllare l'impostazione della temperatura, se possible, aumentaria.
	· Alimenti a contatto con lapane posteriore.	· Tenere il cibo fontano allapane delle prete laterale dei frigorifero.
La parte inferiore dello scomparto frigorifero è umida o sono presenti goccioline d'accua	· Il tubo di drenaggio potrebbe essere ostruito.	· Pulire il tubo di drenaggio con un bastoncino o un oggetto simile per consentire all'accua di deflure.
Presenza di gobce d'accu o brina sulla pare posteriore del frigorifero.	· In base alla funzione, durante il funzionamento si formano gobce d'accu o brina sulla pareste posteriore del frigorifero.	· Non si tratta di un difetto.
	· Sono stati riposti oggetti caldi.	· Lasciare sempre raffreddare gli oggetti prima di riposti.
	· Sono presenti contentori di allimenti o liquidi aperti.	· Coprirsi sempre alimenti e liquidi.
	· Gli sportelli non sono chiusi.	· Accertari che lo sportello e le guamizioni garantiscano una chiusura correttà.
	· Gli sportelli vengono aperti frequentlymente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
Presenza di acqua nel cassetto della frutta.	· Circolazione d'aria assente.	· Verificare che l'elektrodomesso non si troppo pieno.
	· Frutta e verdura contengono troppa umidità.	· Avolgora la frutta e la verdura in materiali plastici, ad es. pellicola trasparente, sacchetti o contentitori.
Il motore rimane continuamente in funzione	· Gli sportelli non sono chiusi.	· Accertari che gli sportelli sianno chiusi e che la tenuta delle guerazioni si'aeguata.
	· Gli sportelli vengono aperti frequentlymente.	· Evitare di aprimire gli sportelli inutilmente per un corto periodo di tempo.
	· La temperature ambiente è molto alla.	· Verificare che la temperatura ambienta neriuti nell'intervento indica nelle specifiche riportate sull'etichette dell'eletrodomesso. · Impostare lo schermo del display è termostato su una temperature più calda.
	· L'élettrodomesso è stato spento (senza pote per un po' di tempo.	· Normamente le eletrodomesso impegga 8-12 ore per raffreddarsi completeness.
Il cibo congelato si scongeta.	· La temperature ambiente è troppo bassa.	· Spostare il tùnda in un ambiente più caldo o riscaldare l'amBIENTU attuale.
	· Lo sportello del congelatore non è chiuso.	· Accertari che lo sportello si ha chiuso e che la tenuta della guaranzione si'aeguata.
Allarme dello sportello del frigorifero.	· L'allarme dello sportello del frigorifero (segnal acustico) si attiva每一天 volta che lo sportello via lasciatto aperto per più di 3 minuti.	· Evitare di l'asciaro lo sportello aperto quando non è necessario. I segnale acustico cesserà quando lo sportello viene chiuso.
L'élettrodomesticem emette rumori come gorgoglio, ronzio, clic, scricchioolio.	· Nessun guasto. Un motore è in funzione, ad e frigorifero, ventilà. Il refrigerante scorre nei tuti Motore, interrutturi ed eletrovallvole vengono accesi o spenti.	· Nessuna azione necessaria.
	· L'élettrodomestico non è a livello.	· Regolare i piedini per collocate l'élettrodomesso a livello.
	· L'élettrodomestico urta un oggettivo vicino.	· Rimuovere gli oggettiti atomo al'elektrodomesso.
L'élettrodomestico non raffredda, gli indicate di temperature e illuminazione sono accesi.	· La modalità DEMO è attvata.	· Disattivare la modalità DEMO.
Presenza di molto ghiaccio e brina nel compo congelatore.	· Gli alimenti non sono stati confezionati adegutamente.	· Imballare sempre bene gli alimenti.
	· Uno sportello o un cassetto dell'elettrodomestoni è chiuso bene.	· Chividere lo sportello o il cassetto.
	· Lo sportello o il cassetto è stato aperso troppo spesso o troppo a lungo.	· Non aprime lo sportello o il cassetto troppo spesso.
	· Le guarnizioni dello sportello o del cassetto scurche, usurare, danneggiare o inaggreasse.	· Pulire la guanazione dello sportilelacassato oppre sostiria.
	· Qualcosa all'interno impedisce la chiusura corretta dello sportello/cassetto.	· Ristornare i piani, i casotti incassi nella sportello o contentatori interne per consentire la chiusura dello sportello o del cassetto.
I lati dell'élettrodomestico sono caldi.	· è normale.
