GEBRUIKSAANWIJZING Pixma TS704a CANON

Lees eerst Veiligheidsinformatie en belangrijke informatie (addendum).

Verbinden met een computer, smartphone of tablet....pagina 4

Connessione a un computer, uno smartphone o un tablet......pagina 4

De printer vasthouden

1. Inhoud van de doos

- Netsnoer

• Inkttanks voor installatie

• Installatie-cd-rom

• Veiligheidsinformatie en belangrijke informatie
  • Aan de Slag-gids (deze handleiding)

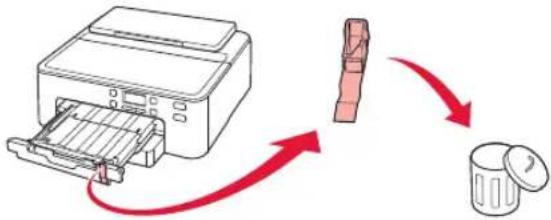

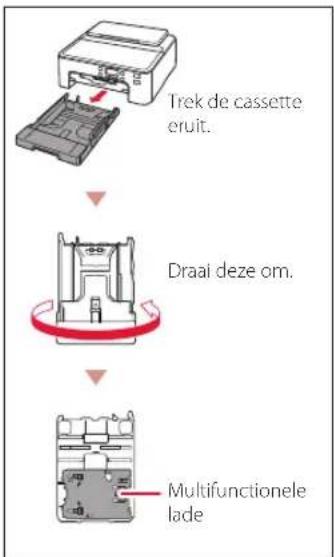

- Multifunctionele lade (Bevestigd aan de onderkant van de cassette.)

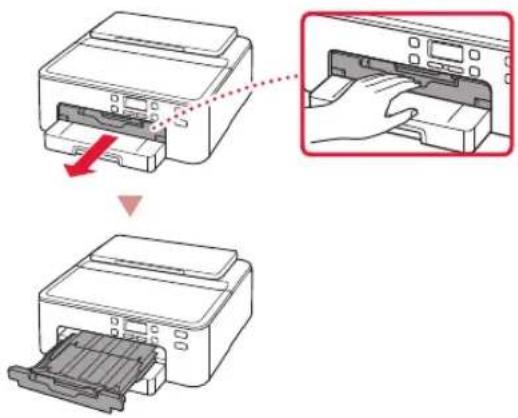

Trek de cassette eruit. Draal deze om. Multifunctionele lade

2. Verpakkingsmateriaal verwijderen

1 Verwijder het verpakkingsmateriaal van de printer en gooi dit weg.

- Let erop dat u de oranje tape verwijdert.

2 Open de bovenklep en verwijder de oranje tape.

3 Sluit de bovenklep.

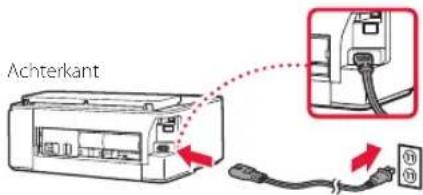

1 Sluit het netsnoer aan.

Achterkant

Belangrijk

Sluit op dit moment nog geen andere kabels aan.

2 Druk op de knop AAN (ON).

Als het volgende scherm verschijnt, drukt u op de knop AAN (ON) om de printer uit te schakelen en herhaalt u de procedure vanaf stap 2 in "2. Verpakkingsmateriaal verwijderen".

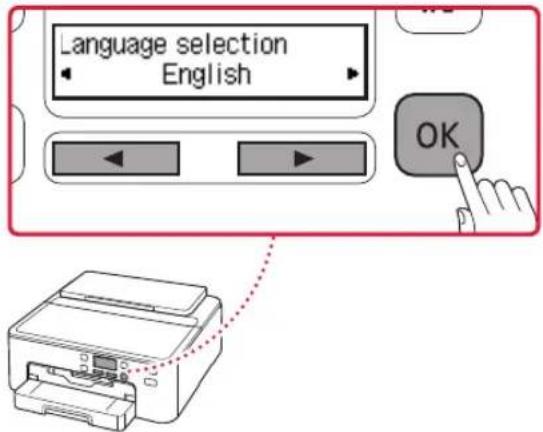

3 Wanneer het volgende scherm wordt weergegeven, gebruikt u de knoppen ◀ en ▶ om een taal te selecteren en drukt u vervolgens op de knop OK.

Raak de printkophouder niet aan totdat deze stopt met bewegen.

2 Verwijder de tape en de folie van de inkttanks.

• Controleer of er geen tape is achtergebleven.

3 Verwijder langzaam het oranje kapje.

- Druk de inkttank niet samen terwijl u de Y-vormige luchtopening blokkeert.

- Raak de aangegeven rode gebieden niet aan.

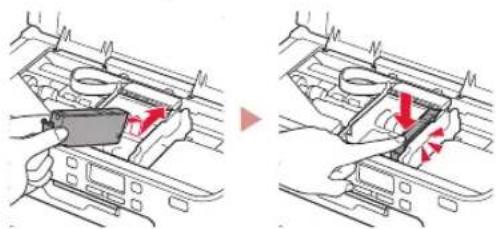

4 Installeer de inkttanks.

- Stem de kleur van de inkttank af op het label op de printkop, plaats de inkttank in de printkop en druk deze omlaag totdat hij klikt.

5 Controleer of het symbool ▶p het scherm wordt weergegeven.

Belangrijk

Als het symbool ■ niet op het scherm wordt weergegeven, ook al hebt u de inkttank geplaatst, dan is de kleur van de inkttank mogelijk onjuist of hebt u mogelijk een inkttank met een ander modelnummer geïnstalleerd die niet wordt ondersteund door deze printer. Plaats een inkttank voor de juiste kleur of gebruik de bijgeleverde inkttank voor de installatie.

6 Herhaal de stappen 2 tot en met 5 om alle inkttanks te plaatsen.

- Controleer of het symbool door elke kleur op het scherm wordt weergegeven.

7 Sluit de bovenklep.

- De initialisatie van de printer wordt gestart.

8 Wanneer het volgende scherm wordt weergegeven, drukt u op de knop OK.

The show Press [OK]

5. Papier plaatsen

1 Wanneer het volgende scherm wordt weergegeven, gebruikt u de knoppen ◀ en ▶ om Ja (Yes) te selecteren en drukt u vervolgens op de knop OK.

• Het volgende scherm verschijnt.

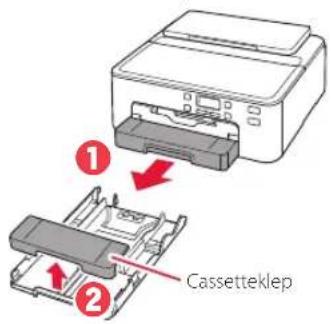

2 Verwijder de cassette uit de printer en verwijder de cassetteklep.

① Cassetteklep ②

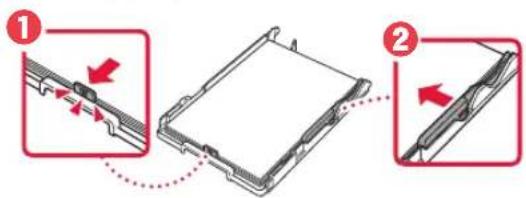

3 Schuif de papiergeleiders uit elkaar.

- Schuif de rechterpapiergeleider naar de rechterrand. Lijn de voorste papiergeleider uit met de markering LTR of A4.

LTR A4

4 Plaats papier.

- Plaats 2 of meer vellen normaal papier van LTR- of A4-formaat met de afdrukzijde omlaag.

- Plaats het papier tegen de voorste papiergeleider en lijn de rechterpapiergeleider uit met de breedte van het papier.

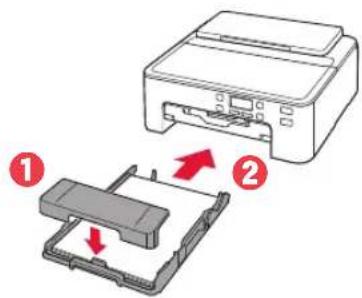

5 Bevestig de cassetteklep en plaats de cassette terug.

- Wanneer u de cassetteklep aan de cassette bevestigt, moet de cassetteklep overeenkomen met de vorm van de voorzijde van de cassette.

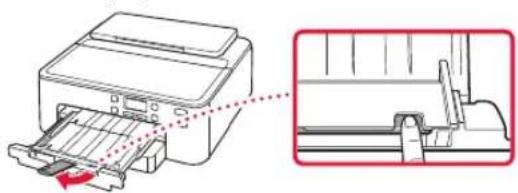

6 Trek de papieruitvoerlade uit tot deze stopt.

Belangrijk

Als u de papieruitvoerlade niet uittrekt, treedt er een fout op wanneer het afdrukken wordt gestart.

Verwijder eventueel achtergebleven oranje beschermend materiaal en gooi dit weg.

7 Trek de papieruitvoersteun uit.

8 Druk op de knop OK.

9 Controleer of Verbinding voorbereiden (Prepare for connection) op het printerscherm wordt weergegeven en druk daarna op de knop OK.

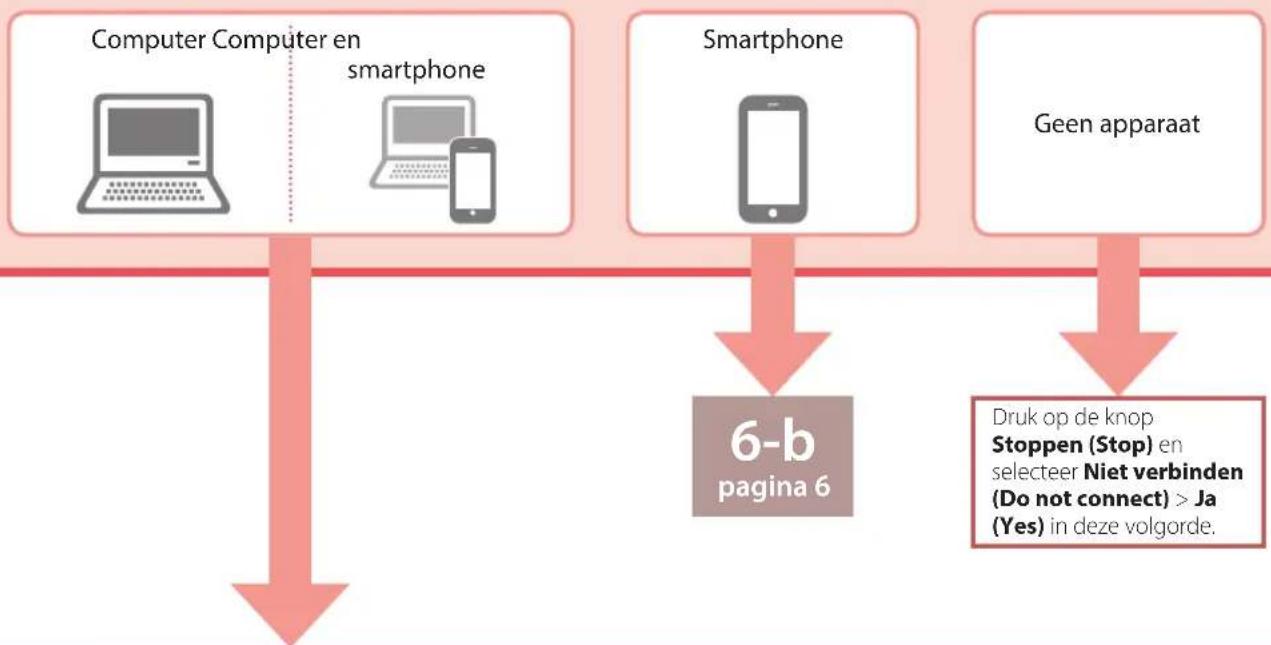

Met welk apparaat maakt u verbinding?

Selecteer een apparaat en volg de instructies in de desbetreffende sectie.

6-a

Verbinden met een computer

Als u meerdere computers gebruikt, voert u deze stappen uit op elke computer. Er zijn twee methoden, "Online installatie" en " meegeleverde installatie-cd-rom gebruiken (alleen Windows)".

A

Online installatie

1 Ga naar de Canon-website op een computer.

2 Selecteer installatie.
3 Voer de modelnaam van de printer in en klik op Ga.
4 Klik op Start.

5 Klik op Als u uw printer al hebt voorbereid, gaat u naar Verbinden.

Opmerking

De volgende stappen zijn bedoeld voor gebruikers van Windows (behalve Windows 10 in S mode) en macOS. Voor andere besturingssystemen gaat u verder met de installatie door in plaats daarvan de instructies op het scherm uit te voeren.

6 Klik op Downloaden.

• Het installatiebestand wordt gedownload naar uw computer.
  7 Voer het gedownloade bestand uit.
  8 Ga verder naar stap 9 op pagina 5.

B De meegeleverde installatie-cd-rom gebruiken (alleen Windows)

1 Plaats de installatie-cd-rom in de computer.

2 Volg de instructies voor uw versie van Windows.

Windows 10/Windows 8.1

1 Klik op het volgende bericht wanneer dit rechts op het computerscherm wordt weergegeven.

Als het bericht niet wordt weergegeven (of niet meer zichtbaar is), klikt u op het pictogram Verkenner (File Explorer) op de taakbalk. Klik links in het venster op Deze pc (This PC). Dubbelklik op het cd-pictogram dat aan de rechterkant wordt weergegeven. Wanneer de inhoud van de cd wordt weergegeven, dubbelklikt u op Msetup4.exe. Ga verder naar 3.

2 Klik op Msetup4. exe uitvoeren (Run Msetup4.exe).

3 Als het dialoogvenster Gebruikersaccount beheren (User Account Control) wordt geopend, klikt u op Ja (Yes).

Windows 7

1 Klik op Msetup4.exe uitvoeren (Run Msetup4.exe).

- Wanneer het scherm Automatisch afspelen (AutoPlay) wordt weergegeven, klikt u op Msetup4.exe uitvoeren (Run Msetup4.exe).

Als het scherm Automatisch afspelen (AutoPlay) niet wordt weergegeven, klikt u in het menu Start op Computer. Dubbelklik op het cd-pictogram rechts in het venster. Wanneer de inhoud van de cd wordt weergegeven, dubbelklikt u op Msetup4.exe.

② Als het dialoogvenster Gebruikersaccount beheren (User Account Control) wordt geopend, klikt u op Doorgaan (Continue).

3 Ga naar stap 9 hieronder.

9 Klik op Beginnen met instellen (Start Setup).

10 Volg de instructies op het scherm.

- Deze handelingen kunnen enige tijd duren.

11 Wanneer het volgende scherm wordt weergegeven, klikt u op Afsluiten (Exit).

De printer is nu verbonden met uw computer. Als u ook verbinding wilt maken met een smartphone, raadpleegt u "6-b. Verbinden met een smartphone" op pagina 6.

6-b

Verbinden met een smartphone

Als u meerdere smartphones gebruikt, voert u deze stappen uit op elke smartphone.

Bereid het volgende voor voordat u begint.

① Schakel de Wi-Fi-instelling op uw smartphone in.
② Verbind uw smartphone met de draadloze router (als u een draadloze router gebruikt).
Raadpleeg de handleiding van uw smartphone en draadloze router voor meer informatie.

1 Installeer de app "Canon PRINT Inkjet/SELPHY" op uw smartphone.

- Scan de QR-code rechts om naar de Canon-website te gaan en de app te downloaden.

2 Controleer het scherm van de printer terwijl u elke stap uitvoert.

Als het volgende scherm wordt weergegeven

• Als WiFi wordAM eergegeven,
• Als UDFi niet LAORdt weergegeven,

Als het volgende scherm wordt weergegeven,

Gereed voor verbinding Raadpleeg de "Aan de Slag-gids" voor informatie over doorgaan

Opmerking

• Het scherm van de printer wordt uitgeschakeld als de printer gedurende 10 minuten inactief is. Druk op een knop (behalve de knop AAN (ON)) op het bedieningspaneel om het scherm in te schakelen.
• Als Wiedt weergegeven, kan de printer niet communiceren via een Wi-Fi-verbinding. Raadpleeg voor meer informatie "Veelgestelde vragen" op "http://ij.start.canon".

3 Open de geïnstalleerde app.

4 Volg de instructies op het scherm om de printer toe te voegen.

Nadat u de printer hebt toegevoegd, kunt u afdrukken vanaf de smartphone. Als u foto's wilt afdrukken, raadpleegt u "Fotopapier plaatsen" op pagina 8.

De procedures verschillen voor iOS en Android. Volg de instructies voor uw besturingssysteem.

iOS

3 Tik op Instellingen (Settings) op het beginscherm van uw smartphone en tik op Canon_ij_XXXX bij de instellingen voor Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij_

Opmerking

Als Canon_ij_XXXX niet wordt weergegeven, volgt u de stappen in E en zoekt u daarna opnieuw naar Canon_ij_XXXX.

4 Tik op de geïnstalleerde app en volg de instructies op het scherm om uw printer toe te voegen.

- De printer wordt toegevoegd met de meest geschikte verbindingsmethode voor de omgeving die u gebruikt.

Android

3 Tik op de geïnstalleerde app en volg de instructies op het scherm om uw printer toe te voegen.

- De printer wordt toegevoegd met de meest geschikte verbindingsmethode voor de omgeving die u gebruikt.

Opmerking

Als het bericht "Er is geen printer toegevoegd. Printerinstallatie uitvoeren? (No printer has been added. Perform printer setup?)" niet direct wordt weergegeven nadat u de toepassing hebt gestart, volgt u de procedure in E en gaat u daarna verder met de stappen op de smartphone.

Nadat u de printer hebt toegevoegd, kunt u afdrukken vanaf de smartphone. Als u foto's wilt afdrukken, raadpleegt u "Fotopapier plaatsen" op pagina 8.

E

3 Houd de knop Draadloos verbinden (Wireless connect) op de printer ongeveer 3 seconden ingedrukt.

4 Wanneer Volg de instructies op de pc of smartphone enz. wordt weergegeven op het scherm van de printer, gaat u verder met D

Fotopapier plaatsen

Fotopapier kan alleen in de achterste lade worden geplaatst.

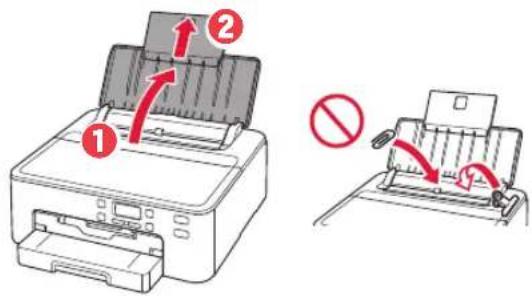

1 Open de papiersteun en het verlengstuk van de papiersteun.

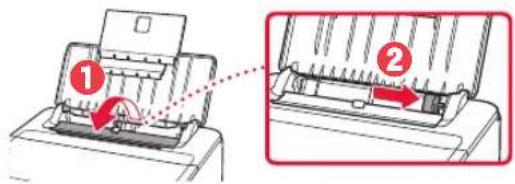

2 Open het klepje over de invoersleuf en schuif de papiergeleider aan de rechterkant helemaal naar rechts.

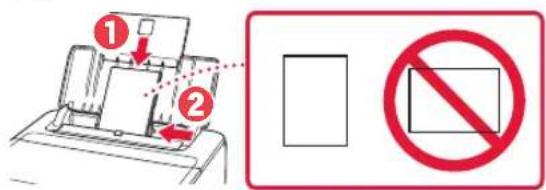

3 Plaats meerdere vellen fotopapier met de afdrukzijde omhoog en schuif de papiergeleider aan de zijkant tegen de rand van de stapel papier.

4 Sluit het klepje over de invoersleuf.

5 Wanneer het volgende scherm wordt weergegeven, drukt u op de knop OK.

6 Selecteer het papierformaat en -type en druk op de knop OK.

Size: ◀ *L Type: *Glossy

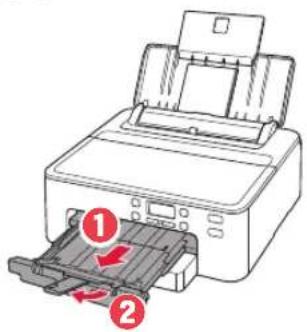

7 Trek de papieruitvoerlade en de papieruitvoersteun uit.

Een dislabel afdrukken met de multifunctionele lade

U kunt een label op een afdrukbare disc afdrukken met de multifunctionele lade.

Voor meer informatie opent u de Online handleiding en klikt u op Basishandelingen>Disclabels afdrukken vanaf een computer.

Opmerking

• De multifunctionele lade is bevestigd aan de onderkant van de cassette. +1. Inhoud van de doos" op pagina 1
• Op de achterkant van deze handleiding kunt u lezen hoe u de Online handleiding opent.
