MANUALE UTENTE Pixma TS704a CANON

Leggere innanzitutto Informazioni importanti e sulla sicurezza (addendum).

Installazione della stampante....pagina 1

Come tenere la stampante

Segurando a impressora

Impostazione della stampante

Impostazione online

http://ij.start.canon

1. Contenuto della scatola

• Cavo di alimentazione

- Serbatoi d'inchiostro per l'impostazione

• CD-ROM di installazione

- Informazioni importanti e sulla sicurezza

• Guida Rapida (questo manuale)

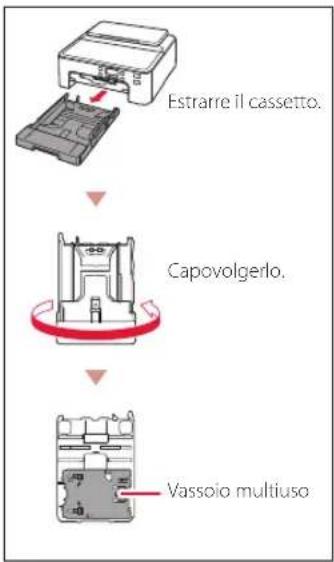

• Vassoio multiuso (collegato alla parte sottostante del cassetto.)

2. Rimozione del materiale da imballaggio

1 Rimuovere il materiale da imballaggio dalla stampante e disfarsene.

• Assicurarsi di rimuovere l'eventuale nastro arancione.

2 Aprire il coperchio superiore e rimuovere il nastro arancione all'interno.

3 Chiudere il coperchio superiore.

3. Accensione della stampante

1 Collegare il cavo di alimentazione.

Retro

Importante

In questa fase, non collegare altri cavi.

2 Premere il pulsante ON.

Se appare la seguente schermata, premere il pulsante ON per spegnere la stampante e ripetere la procedura dal passo 2 in "2. Rimozione del materiale da imballaggio".

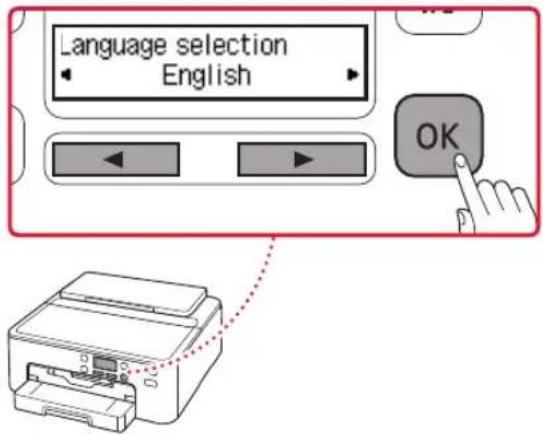

3 Quando viene visualizzata la seguente schermata, utilizzare i pulsanti ◀ e ▶ per selezionare una lingua, quindi premere il pulsante OK.

Impostazione della stampante

4. Installazione dei serbatoi d'inchiostro

1 Aprire il coperchio superiore.

Non toccare il supporto della testina di stampa fino a quando non si ferma.

2 Rimuovere il nastro e la pellicola dai serbatoi d'inchiostro.

- Controllare che non vi sia rimasto del nastro.

3 Rimuovere lentamente il coperchietto arancione.

• Non schiacciare il serbatoio d'inchiostro tenendo il foro dell'aria a forma di Y bloccato.

• Non toccare le aree mostrate in rosso.

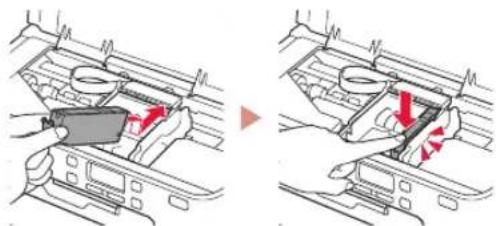

- Facendo corrispondere il colore del serbatoio d'inchiostro all'etichetta sulla testina di stampa, inserire il serbatoio d'inchiostro nella testina di stampa e premere finché non si sente un clic.

5 Verificare che sullo schermo appaia il segno

Importante

Se il segno non appare sullo schermo nonostante sia stato installato il serbatoio d'inchiostro corrispondente, è possibile che il colore del serbatoio d'inchiostro sia sbagliato o che sia stato installato un serbatoio d'inchiostro non supportato dalla stampante, ad esempio con un numero di modello diverso. Installare un serbatoio d'inchiostro del colore esatto o utilizzare il serbatoio d'inchiostro fornito per l'impostazione.

6 Ripetere i passi da 2 a 5 per installare tutti i serbatoi d'inchiostro.

- Verificare che sulla schermata venga visualizzato un segno ■ per ciascun colore.

7 Chiudere il coperchio superiore.

• Verrà avviata l'inizializzazione della stampante.

8 Quando viene visualizzata la schermata seguente, premere il pulsante OK.

The show Press [OK]

5. Caricamento della carta

1 Quando viene visualizzata la seguente schermata, utilizzare i pulsanti ◀ e ▶ per selezionare Sì (Yes), quindi premere il pulsante OK.

• Viene visualizzata la seguente schermata.

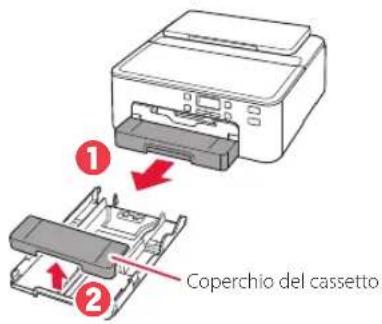

2 Rimuovere il cassetto dalla stampante, quindi rimuovere il coperchio del cassetto.

① Coperchio del cassetto ②

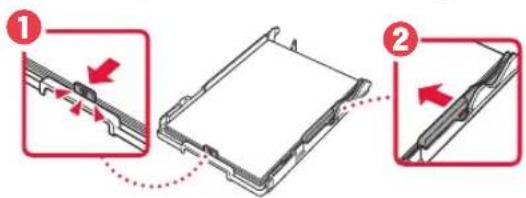

3 Far scorrere le guide della carta.

- Far scorrere la guida della carta di destra verso il margine destro. Allineare la guida della carta anteriore con il segno LTR o A4.

LTR A4

4 Caricare la carta.

- Caricare 2 o più fogli di carta comune in formato LTR o A4 con il lato di stampa rivolto verso il basso.

- Posizionare la carta contro la guida della carta anteriore e allineare la guida della carta di destra alla larghezza della carta.

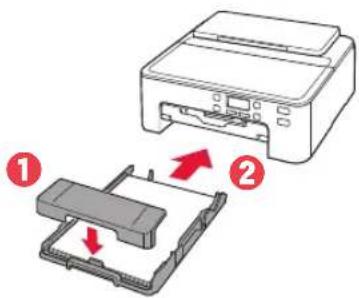

5 Collegare il coperchio del cassetto e reinserire il cassetto.

- Quando si collega il coperchio del cassetto al cassetto, adattare il coperchio del cassetto alla forma della parte anteriore del cassetto.

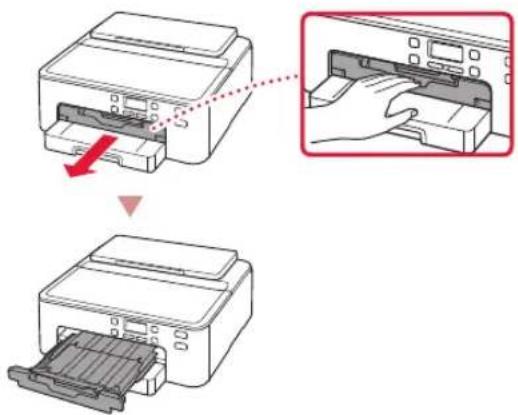

6 Estrarre il vassoio di uscita della carta fino a quando non si arresta.

Importante

Se non si estrae il vassoio di uscita della carta, quando si avvia la stampa viene visualizzato un messaggio di errore.

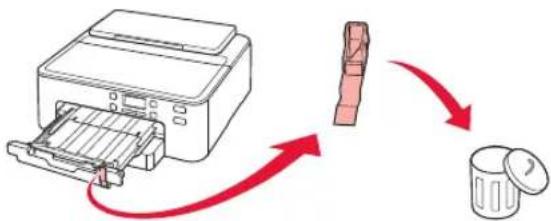

Rimuovere il materiale di protezione di colore arancione e disfarsene.

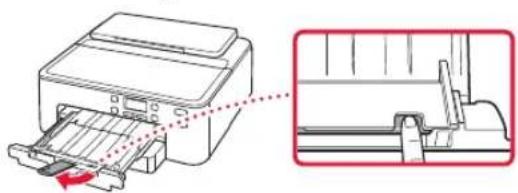

7 Estrarre il supporto di uscita della carta.

8 Premere il pulsante OK.

9 Verificare che nella schermata della stampante venga visualizzato Prepar. alla connessione (Prepare for connection), quindi premere il pulsante OK.

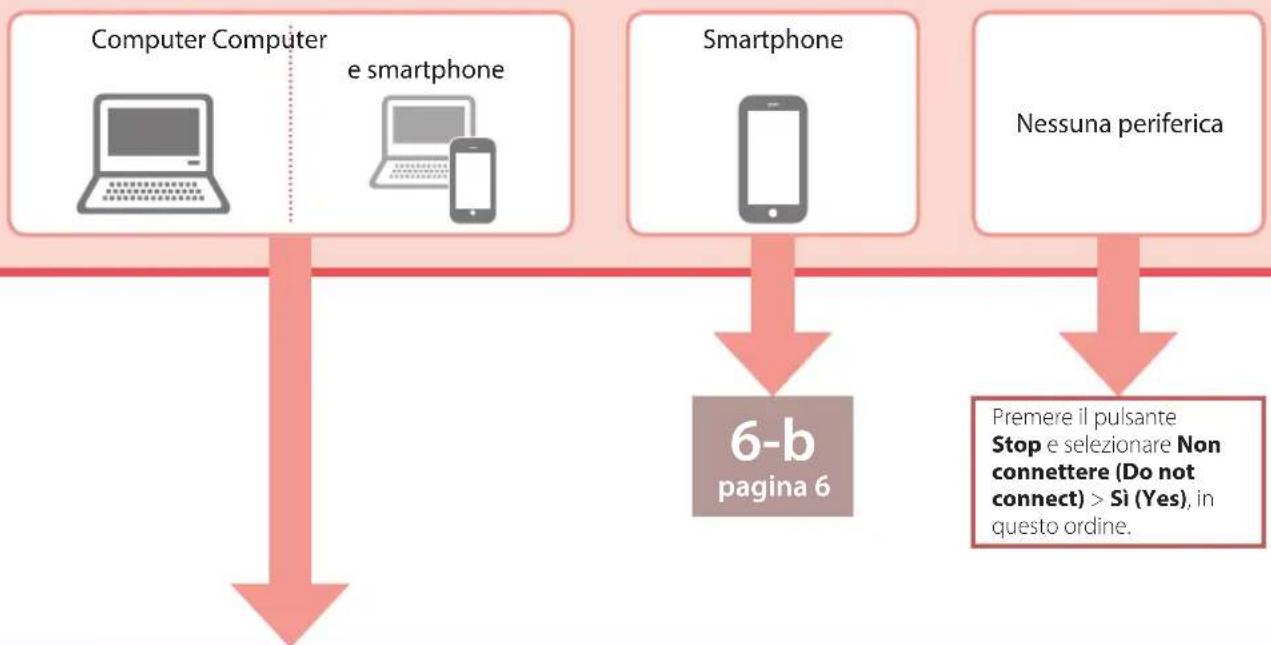

Quale periferica si sta connettendo?

Selezionare una periferica e seguire le istruzioni nella sezione pertinente.

6-a

Connessione a un computer

Se si utilizzano più computer, eseguire questi passaggi su ciascun computer. Sono disponibili due metodi, "Ampostazione online" e "Uelizzo del CD-ROM di installazione fornito (solo per Windows)".

A

Impostazione online

1 Accedere al sito Web di Canon da un computer.

2 Selezionare Impostazione.
3 Immettere il nome del modello della stampante e fare clic su Vai.
4 Fare clic su Avvio.

5 Fare clic su Se la stampante è già preparata, connettersi.

Le seguenti procedure sono destinate agli utenti Windows (tranne Windows 10 in S mode) e macOS. Per gli altri sistemi operativi, continuare l'impostazione seguendo le istruzioni visualizzate.

6 Fare clic su Scarica.

• Il file di impostazione è stato scaricato sul computer.
  7 Eseguire il file scaricato.
  8 Procedere al passo 9 a pagina 5.

B Utilizzo del CD-ROM di installazione fornito (solo per Windows)

1 Inserire il CD-ROM di installazione nel computer.

2 Seguire le istruzioni per la versione di Windows in uso.

Windows 10/Windows 8.1

1 Fare clic sul seguente messaggio quando viene visualizzato sul lato destro dello schermo del computer.

Se il messaggio non viene visualizzato (o non è più visibile), fare clic sull'icona File Explorer sulla barra delle applicazioni. Sul lato sinistro della finestra, fare clic su Questo PC (This PC). Fare doppio clic sull'icona del CD visualizzata sul lato destro. Quando viene visualizzato il contenuto del CD, fare doppio clic su Msetup4.exe. Procedere a 3.

2 Fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

3 Se viene visualizzata la finestra di dialogo Controllo account utente (User Account Control), fare clic su Si (Yes).

Windows 7

1 Fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

- Quando viene visualizzata la schermata Riprod. automatica (AutoPlay), fare clic su Esegui Msetup4.exe (Run Msetup4.exe).

Se la schermata Riprod. automatica (AutoPlay) non viene visualizzata, nel menu Start fare clic su Computer. Sul lato destro della finestra, fare doppio clic sull'icona del CD. Quando viene visualizzato il contenuto del CD, fare doppio clic su Msetup4.exe.

Se viene visualizzata la finestra di dialogo Controllo account utente (User Account Control), fare clic su Continua (Continue).

3 Procedere al passo 9 di seguito.

9 Fare clic su Avvia impostazione (Start Setup).

10 Seguire le istruzioni visualizzate sullo schermo.

- Queste operazioni possono richiedere del tempo.

11 Quando viene visualizzata la seguente schermata, fare clic su Esci (Exit).

La stampante è ora connessa al computer. Per connettere anche uno smartphone, vedere "6-b. Connessione a uno smartphone" a pagina 6.

6-b

Connessione a uno smartphone

Se si utilizzano più smartphone, eseguire questi passaggi su ciascuno smartphone.

Prima di iniziare, effettuare quanto segue.

① Abilitare l'impostazione Wi-Fi sullo smartphone.
② Connettere lo smartphone al router wireless (se si dispone di un router wireless).

Per ulteriori informazioni, vedere i manuali dello smartphone e del router wireless.

1 Installare l'app "Canon PRINT Inkjet/SELPHY" sullo smartphone.

- Eseguire la scansione del codice QR sulla destra per accedere al sito Web di Canon e scaricare l'app.

2 Controllare la schermata della stampante ed effettuare ciascun passaggio.

Se viene visualizzata la seguente schermata

Se viene visualizzato Wi-Fi LAN C
• Se non viene visualizzato 📊-Fi LAN → E

Se viene visualizzata la seguente schermata,

Pronto alla connessione Per dettagli su come continuare, fare riferimento a "Guida Rapida"

Nota

• Lo schermo della stampante si spegne quando la stampante rimane inattiva per 10 minuti. Premere un pulsante (tranne il pulsante ON) sul pannello dei comandi per accendere lo schermo.
• Se appare 📂-flampante non può comunicare tramite una connessione Wi-Fi. Per ulteriori informazioni, vedere "Domande frequenti" all'indirizzo "http://ij.start.canon".

3 Aprire l'app installata.

4 Per aggiungere la stampante, attenersi alle istruzioni visualizzate.

Una volta aggiunta la stampante, è possibile stampare dallo smartphone. Per stampare foto, vedere "Caricamento della carta fotografica" a pagina 8.

Le procedure variano tra iOS e Android. Seguire le istruzioni relative al sistema operativo in uso.

iOS

3 Toccare Impostazioni (Settings) nella schermata iniziale dello smartphone, quindi toccare Canon_ij_XXXX nelle impostazioni Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij_

Nota

Se Canon_ij_XXXX non appare, seguire la procedura in E, quindi cercare di nuovo Canon_ij_XXXX.

4 Toccare l'app installata e seguire le istruzioni visualizzate per aggiungere la stampante.

- La stampante è aggiunta con il metodo di connessione più appropriato all'ambiente in uso.

Android

3 Toccare l'app installata e seguire le istruzioni visualizzate per aggiungere la stampante.

- La stampante è aggiunta con il metodo di connessione più appropriato all'ambiente in uso.

Nota

Se un messaggio indicante "Nessuna stampante è stata aggiunta. Eseguire l'impostazione stampante? (No printer has been added. Perform printer setup?)" non appare subito dopo aver avviato l'applicazione, attenersi alla procedura in E e tornare alle operazioni dello smartphone.

Una volta aggiunta la stampante, è possibile stampare dallo smartphone. Per stampare foto, vedere "Caricamento della carta fotografica" a pagina 8.

E

3 Tenere premuto il pulsante Connessione wireless (Wireless connect) per circa 3 secondi.

4 Quando viene visualizzato Seguire le istruzioni sul PC, smartphone, ecc. sulla schermata della stampante, passare a D

Caricamento della carta fotografica

La carta fotografica può essere caricata solo nel vassoio posteriore.

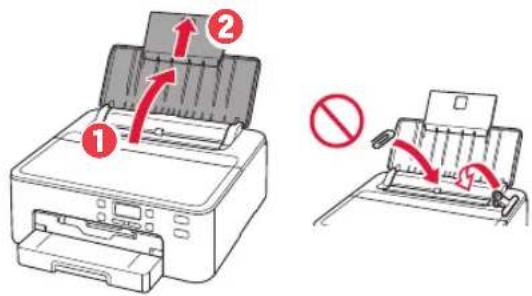

1 Aprire il supporto per la carta e l'estensione del supporto per la carta.

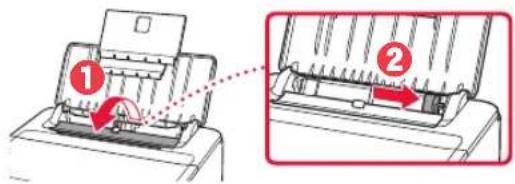

2 Aprire il coperchio dell'alimentatore manuale e far scorrere la guida della carta di destra verso l'estrema destra.

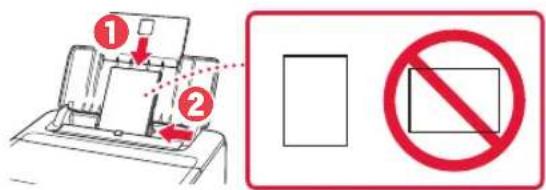

3 Caricare diversi fogli di carta fotografica con il lato di stampa rivolto verso l'alto e far scorrere la guida della carta laterale contro il bordo della risma di carta.

4 Chiudere il coperchio dell'alimentatore manuale.

5 Quando viene visualizzata la schermata seguente, premere il pulsante OK.

6 Selezionare il formato e il tipo di carta, quindi premere il pulsante OK.

Size: *L Type: *Glossy

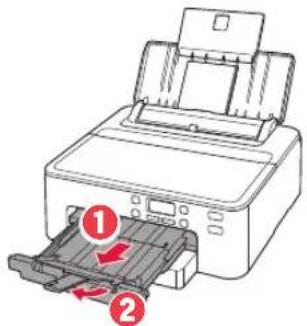

7 Estrarre il vassoio di uscita della carta e il supporto di uscita della carta.

Stampa di un'etichetta disco utilizzando il vassoio multiuso

È possibile stampare un'etichetta su un disco stampabile utilizzando il vassoio multiuso.

Per maggiori informazioni, aprire il Manuale online e fare clic su Funzioni di base>Stampa di un'etichetta disco da un computer.

Nota

• Il vassoio multiuso è collegato alla parte sottostante del cassetto. "1. Contenuto della scatola" a pagina 1
• Fare riferimento alla copertina posteriore del presente manuale per informazioni su come aprire il Manuale online.
