MANUAL DE USUARIO Pixma TS704a CANON

Lea primero Información de seguridad e información importante (apéndice).

Instalación de la impresora......página 1

Conexión con un ordenador, teléfono inteligente o tableta......página 4

Cómo sujetar la impresora

3 Feche a tampa superior.

5 Verifique se a marca aparece na tela.

Importante

7 Feche a tampa superior.

3 Abra o aplicativo instalado.

Colocando Papel Fotográfico

Instalación de la impresora

Configuración en línea

http://ij.start.canon

1. Contenido de la caja

• Cable de alimentación

- Depósitos de tinta para configuración

• CD-ROM de instalación

- Información de seguridad e información importante

- Guía de inicio (este manual)

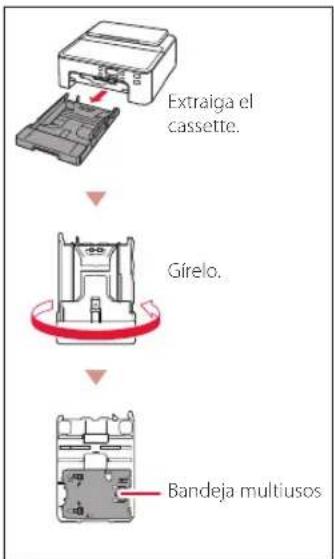

- Bandeja multiusos (Acoplada a la cara inferior del cassette.)

2. Retirar los materiales de protección

1 Retire y tire todos los materiales de protección de la impresora.

- Asegúrese de retirar toda la cinta naranja.

2 Abra la cubierta superior y elimine la cinta naranja que está dentro.

3 Cierre la cubierta superior.

1 Conecte el cable de alimentación.

Atrás

Importante

En este momento, no conecte ningún otro cable.

2 Pulse el botón ACTIVADO (ON).

Si aparece la siguiente pantalla, pulse el botón ACTIVADO

(ON) para apagar la impresora y repita el procedimiento desde el paso 2 en "2. Retirar los materiales de protección".

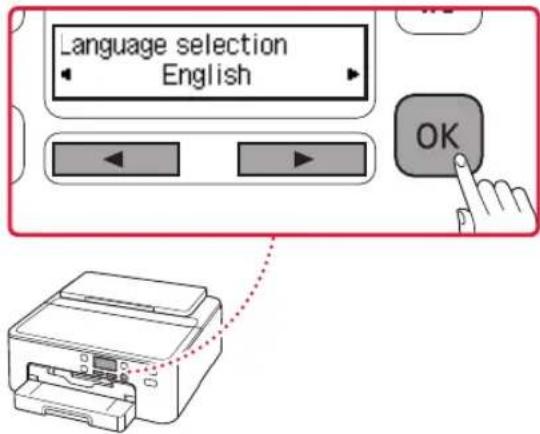

3 Si aparece la siguiente pantalla, use los botones

◀ y ▶ para seleccionar el idioma y pulse el botón OK.

Instalación de la impresora

4. Instalación de los depósitos de tinta

1 Abra la cubierta superior.

No toque el soporte del cabezal de impresión hasta que deje de moverse.

2 Retire la cinta y la película de los depósitos de tinta.

- Compruebe que la cinta se ha eliminado completamente.

3 Retire la tapa naranja despacio.

- No apriete el depósito de tinta si el orificio de aire en forma de Y está bloqueado.

- No toque las áreas rojas que se muestran en rojo.

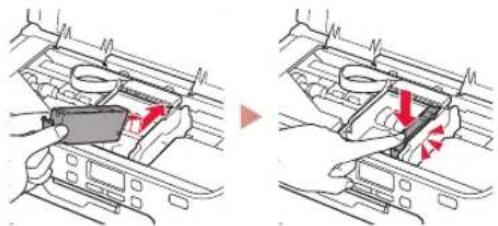

4 Instale los depósitos de tinta.

- Emparejando el color del depósito de tinta con la etiqueta en el cabezal de impresión, inserte el depósito de tinta en el cabezal de impresión y empuje hacia abajo hasta que encaje.

5 Compruebe que la marca ■parezca en la pantalla.

Importante

Si la marca no se muestra en pantalla a pesar de haber instalado el depósito de tinta, es posible que el color del depósito de tinta no sea correcto o que haya instalado un depósito de tinta, por ejemplo con un número de modelo distinto que no sea compatible con esta impresora. Instale un depósito de tinta para el color correcto o utilice el depósito de tinta proporcionado para la configuración.

6 Repita los pasos 2 a 5 para instalar todos los otros depósitos de tinta.

- Compruebe que se muestre una marca ■n la pantalla para cada color.

7 Cierre la cubierta superior.

• La impresora comenzará a iniciarse.

8 Cuando aparezca la pantalla siguiente, pulse el botón OK.

The show Press [OK]

5. Carga del papel

1 Si aparece la siguiente pantalla, use los botones ◀ y ▶ para seleccionar Sí (Yes) y pulse el botón OK.

- Aparece la siguiente pantalla.

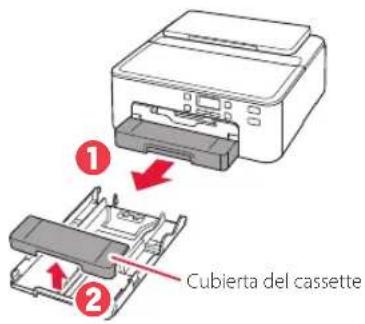

2 Retire el cassette de la impresora y retire la cubierta del cassette.

① ② Cubierta del cassette

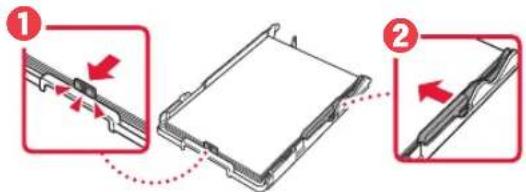

3 Separe las guías del papel deslizándolas.

- Deslice la guía del papel derecha hacia el borde derecho. Alinee la guía del papel frontal con la marca LTR o A4.

LTR A4

4 Cargue el papel.

- Cargue 2 o más hojas de papel normal de tamaño LTR o A4 con el lado de impresión hacia abajo.

- Coloque el papel delante de la guía del papel frontal y alinee la guía del papel derecha con el ancho del papel.

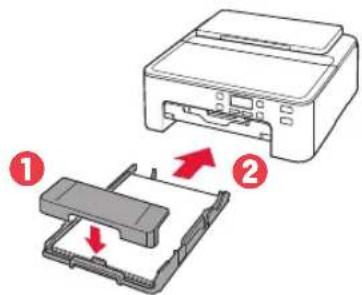

- Al colocar la cubierta del cassette en el cassette, encaja la cubierta del cassette en la forma de la parte frontal del cassette.

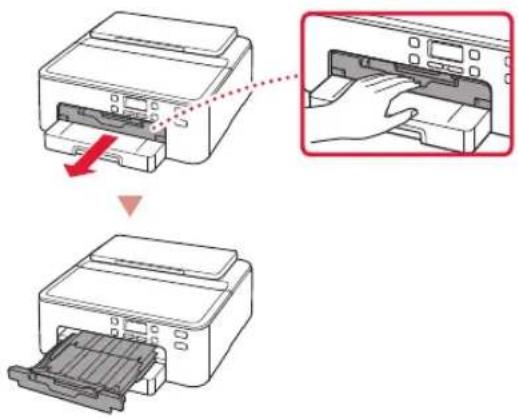

6 Extraiga la bandeja de salida del papel hasta que se detenga.

Importante

Si no extrae la bandeja de salida del papel, se producirá un error cuando se inicie la impresión.

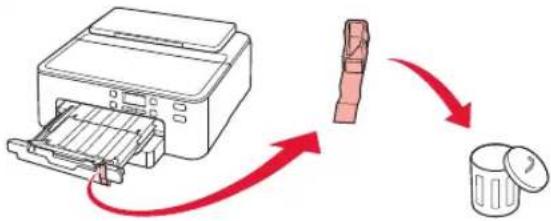

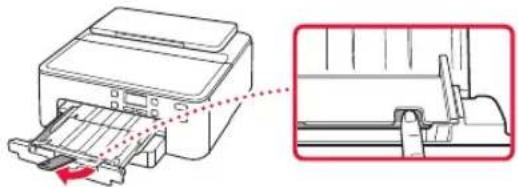

Retire y tire los materiales de protección de color naranja.

7 Extraiga la soporte de la salida del papel.

8 Pulse el botón OK.

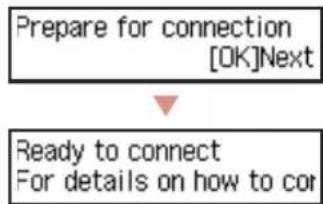

9 Compruebe que Preparar para conexión (Prepare for connection) aparezca en la pantalla de la impresora y, a continuación, pulse el botón OK.

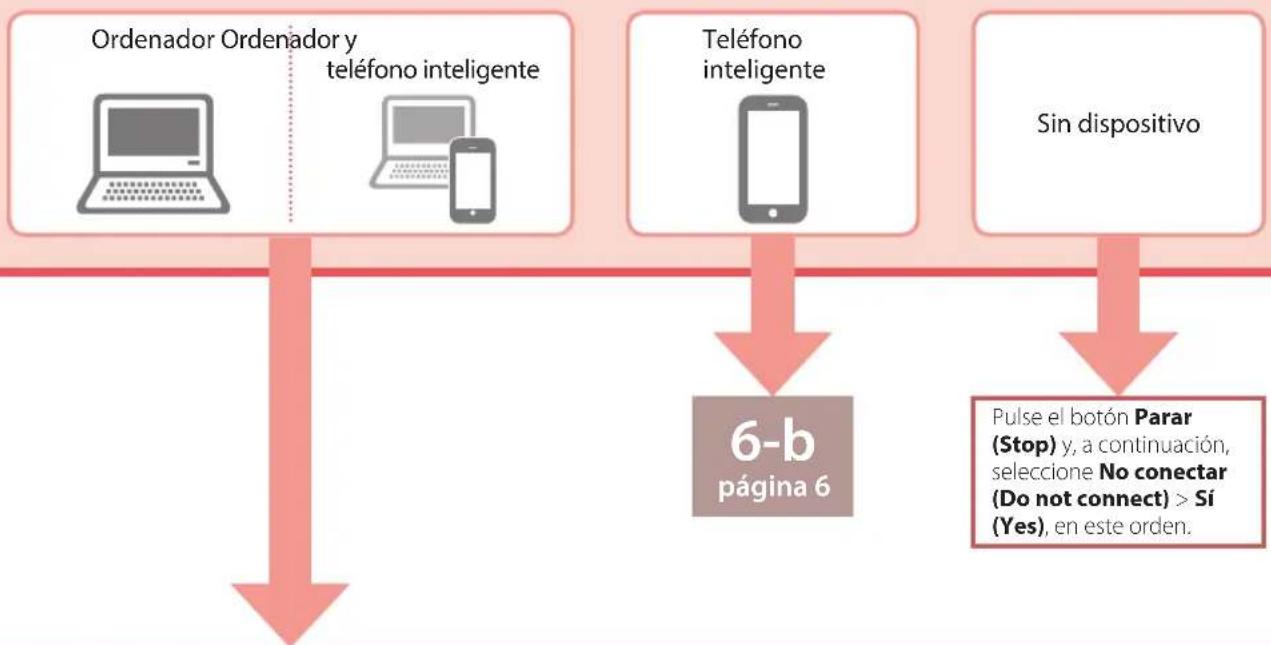

¿Qué dispositivo va a conectar?

Seleccione un dispositivo y siga las instrucciones en la sección relevante.

6-a

Conectar al ordenador

Si utiliza varios ordenadores, realice estos pasos en cada ordenador. Hay dos métodos, "Aonfiguración en línea" y "Bó del CD-ROM de instalación (solo Windows) proporcionado".

A

Configuración en línea

1 Acceda al sitio web de Canon desde un ordenador.

2 Seleccione configurar.
3 Escriba el nombre del modelo de su impresora y haga clic en Ir.
4 Haga clic en Iniciar.

5 Haga clic en Si ya ha preparado la impresora, vaya a Conectar.

Los siguientes pasos son para usuarios de Windows (excepto Windows 10 in S mode) y macOS. Para otros sistemas operativos, continúe con la configuración siguiendo las instrucciones en pantalla.

6 Haga clic en Descargar.

• El archivo de configuración se descarga en su ordenador.
  7 Ejecute el archivo descargado.
  8 Continúe en el paso 9 en página 5.

B Uso del CD-ROM de instalación (solo Windows) proporcionado

1 Introduzca el CD-ROM de instalación en su ordenador.

2 Siga las instrucciones para su versión de Windows.

Windows 10/Windows 8.1

1 Haga clic en el mensaje siguiente cuando se muestre en el lado derecho de la pantalla del ordenador.

Si el mensaje no aparece (o si ya no se ve), haga clic en el icono de Explorador de archivos (File Explorer) en la barra de tareas. En la parte izquierda de la ventana, haga clic en Este equipo (This PC). Haga doble clic en el icono del CD que se muestra en el margen derecho. Cuando se muestre el contenido del CD, haga doble clic en Msetup4.exe. Vaya al paso 3.

2 Haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe)

3 Si se muestra el cuadro de diálogo Control de cuentas de usuario (User Account Control), haga clic en Sí (Yes).

Windows 7

① Haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe).

- Cuando se muestre la pantalla Reproducción automática (AutoPlay), haga clic en Ejecutar Msetup4.exe (Run Msetup4.exe).

Si no aparece la pantalla Reproducción automática (AutoPlay), en el menú Inicio, haga clic en Equipo (Computer). En el margen derecho de la ventana, haga doble clic en el icono del CD. Cuando se muestre el contenido del CD, haga doble clic en Msetup4.exe.

2 Si se muestra el cuadro de diálogo Control de cuentas de usuario (User Account Control), haga clic en Continuar (Continue).

3 Continúe en el paso 9 siguiente.

9 Haga clic en Iniciar configuración (Start Setup).

Start Setup Start Forward Quick Software File Wizard Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... Save As... S C B A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A B C D E F G H I J K L M N O P Q R S T U V W X Y Z A B C D E F G H I J K L M N O P Q R S T U V W Y Z

10 Siga las instrucciones que aparezcan en pantalla.

- Estas operaciones pueden llevar algún tiempo.

11 Cuando aparezca la siguiente pantalla, haga clic en Salir (Exit).

Ahora su impresora estará conectada al ordenador. Para conectar con un teléfono inteligente también, consulte "6-b. Conexión con un teléfono inteligente" en la página 6.

6-b

Conexión con un teléfono inteligente

Si utiliza varios teléfonos inteligentes, realice estos pasos en cada teléfono inteligente.

Prepare lo siguiente antes de empezar.

① Active la configuración de Wi-Fi en su teléfono inteligente.
② Conecte su teléfono inteligente al router inalámbrico (si tiene un router inalámbrico).

Consulte los manuales de su teléfono inteligente y del router inalámbrico para obtener más detalles.

1 Instale la aplicación "Canon PRINT Inkjet/SELPHY" en su teléfono inteligente.

- Escanee el código QR que se muestra a la derecha para acceder al sitio web de Canon y, a continuación, descargue la aplicación.

2 Compruebe la pantalla de la impresora y siga con cada paso.

Si se muestra la siguiente pantalla

• Si se muestra

• Si no se muestra ni

Si se muestra la siguiente pantalla,

Listo para conectarse Para información sobre cómo continuar, consulte "Guía de inicio"

Nota

• La pantalla de la impresora s e apaga cuando la impresora está inactiva durante 10 minutos. Pulse un botón (excepto el botón ACTIVADO (ON)) en el panel de control para encender la pantalla.
• Si aparece ✕ Wi-Fi presora no puede comunicarse mediante una conexión Wi-Fi. Para obtener más información, consulte "Preguntas más frecuentes" en "http://ij.start.canon".

3 Abra la aplicación instalada.

4 Siga las instrucciones en pantalla para añadir su impresora.

Cuando haya agregado la impresora, podrá imprimir desde el teléfono inteligente. Para imprimir fotos, consulte "Carga de papel fotográfico" en la página 8.

Los procedimientos son diferentes para iOS y Android. Siga las instrucciones para su sistema operativo.

iOS

3 Toque Ajustes (Settings) en la pantalla de inicio de su teléfono inteligente y después toque Canon_ij_XXXX en los ajustes de Wi-Fi.

Settings Wi-Fi Wi-Fi Canon_ij_

Nota

Si Canon_ij_XXXX no aparece, siga el procedimiento en E y después busque Canon_ij_XXXX de nuevo.

4 Puntee en la aplicación instalada y luego siga las instrucciones en la pantalla para agregar su impresora.

- La aplicación está agregada con el método de conexión más adecuado para el ambiente que utilice.

Android

3 Puntee en la aplicación instalada y luego siga las instrucciones en la pantalla para agregar su impresora.

- La aplicación está agregada con el método de conexión más adecuado para el ambiente que utilice.

Nota

Si no aparece el siguiente mensaje: "No se ha agregado ninguna impresora. ¿Realizar preparación de impresora? (No printer has been added. Perform printer setup?)" inmediatamente después de iniciar la aplicación, siga el procedimiento en E y después vuelva a las operaciones del teléfono inteligente.

Cuando haya agregado la impresora, podrá imprimir desde el teléfono inteligente. Para imprimir fotos, consulte "Carga de papel fotográfico" en la página 8.

E

3 Pulse el botón Conexión inalámbrica (Wireless connect) y manténgalo pulsado durante aproximadamente durante 3 segundos.

4 Cuando se muestre Siga las instrucciones del PC o teléf. inteligente, etc. en la pantalla de la impresora, siga con D

Carga de papel fotográfico

El papel fotográfico solo se pude cargar en la bandeja posterior.

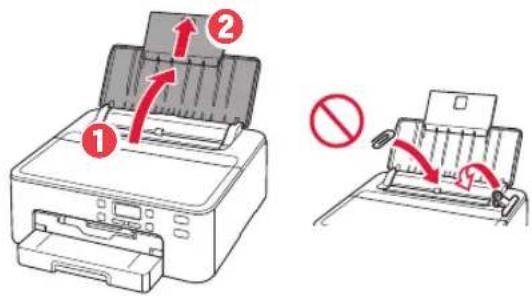

1 Abra el soporte del papel y la extensión del soporte del papel.

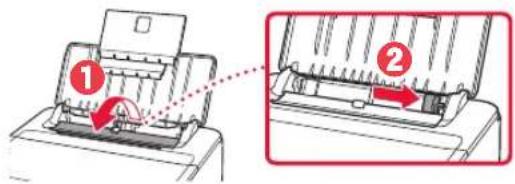

2 Abra la cubierta de la ranura de alimentación y deslice la guía del papel del lado derecho totalmente hacia la derecha.

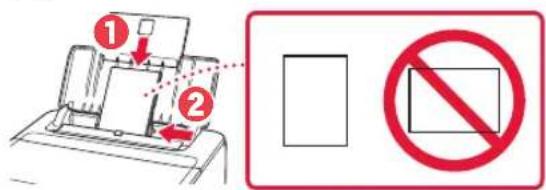

3 Cargue varias hojas de papel fotográfico con la cara de impresión hacia arriba y deslice la guía del papel lateral contra el borde de las hojas de papel.

4 Cierre la cubierta de la ranura de alimentación.

5 Cuando aparezca la pantalla siguiente, pulse el botón OK.

6 Seleccione el tipo y tamaño de papel y pulse el botón OK.

Size: *L Type: *Glossy

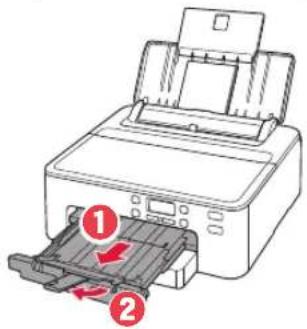

7 Extraiga la bandeja de salida del papel y el soporte de la salida del papel.

Impresión de una etiqueta de disco mediante la Bandeja multiusos

Puede imprimir una etiqueta en un disco imprimible mediante la bandeja multiusos.

Para obtener detalles, abra el Manual en línea y haga clic en Funcionamiento básico>Impresión de una etiqueta de disco desde el ordenador.

Nota

• La bandeja multiusos está acoplada e la cara inferior del cassette. "1. Contenido de la caja" en la página 1
• Consulte en la cubierta trasera de este manual cómo se abre el Manual en línea.

Desde el acceso directo del escritorio "Manual en línea Canon TS700 series (Canon TS700 series Online Manual)"
