Pixma TS704a - Impressora CANON - Manual de utilização gratuito

Tipo de produto	Impressora jato de tinta colorida
Marca e modelo	Canon Pixma TS704a
Dimensões (L × P × A)	aproximadamente 435 × 380 × 140 mm
Peso	aproximadamente 5,3 kg
Alimentação elétrica	AC 100-240 V, 50/60 Hz
Consumo de energia	Impressão: aproximadamente 11 W, espera: aproximadamente 0,9 W
Funções principais	Impressão frente e verso automática, Wi-Fi, conexão smartphone via Canon PRINT
Velocidade de impressão (preto / cor)	até 11 ipm / 6 ipm
Resolução de impressão	4800 x 1200 dpi
Capacidade da bandeja de papel	Cassete: 100 folhas comuns, compartimento traseiro: 1 folha fotográfica
Formatos de papel compatíveis	A4, L, cartão postal, envelopes
Conectividade	Wi-Fi 802.11 b/g/n, porta USB (para PC)
Manutenção e limpeza	Limpeza automatizada dos cabeçotes via menu, substituição dos cartuchos de tinta
Segurança	Aviso: não instalar perto de fontes de calor, utilizar cabo fornecido
Peças de reposição e reparabilidade	Cartuchos de tinta compatíveis: Canon PG-560/CL-561, cabeçotes de impressão integrados
Informações gerais	Tela LCD monocromática, botões de navegação, aplicativo Canon PRINT Inkjet/SELPHY

Perguntas frequentes - Pixma TS704a CANON

Como instalar os cartuchos de tinta?

Abra a tampa superior, remova as fitas e as tampas laranja dos cartuchos, em seguida insira cada cartucho no cabeçote de impressão correspondente à sua cor até ouvir um clique. Feche a tampa. A tela exibe um símbolo para cada cor instalada.

O que fazer se a tela exibir 'Código de suporte 1890'?

Este código indica que ainda há material de embalagem no interior. Desligue a impressora, remova cuidadosamente todas as fitas laranja e os filmes protetores, depois religue.

Como conectar a impressora ao meu smartphone?

Instale o aplicativo Canon PRINT Inkjet/SELPHY na App Store ou Google Play. Na impressora, certifique-se de que a tela exibe 'Pronto para conexão'. Abra o aplicativo e siga as instruções para adicionar a impressora.

Como carregar papel na cassete?

Remova a cassete, deslize os guias de papel, coloque até 100 folhas com a face imprimível para baixo (formato A4 ou LTR), em seguida ajuste os guias contra as bordas. Recoloque a cassete e puxe a bandeja de saída de papel.

Minha impressora não imprime em frente e verso automático, como fazer?

Verifique as configurações de impressão no seu computador: nas preferências de impressão, selecione 'Frente e verso automático'. Certifique-se de que o driver está bem instalado e que o papel está carregado corretamente.

Como limpar os cabeçotes de impressão?

A partir do painel de controle, acesse o menu 'Manutenção' e depois 'Limpeza dos cabeçotes'. A impressora executa um ciclo de limpeza. Se necessário, repita a operação uma ou duas vezes.

Quais tipos de papel fotográfico posso usar?

Use papel fotográfico Canon ou compatível tipo L (10x15 cm) ou formatos comuns. Carregue as folhas no compartimento traseiro, face imprimível para cima, em seguida selecione o formato e o tipo no menu da impressora.

Como resolver um atolamento de papel?

Desligue a impressora. Abra a tampa superior e remova delicadamente o papel preso. Verifique também a cassete e a bandeja de saída. Feche a tampa e religue. Se o problema persistir, consulte o manual online.

Posso imprimir sem fio sem roteador Wi-Fi?

Sim, a impressora possui um modo ponto de acesso (Wi-Fi Direct). Pressione o botão Conexão sem fio por 3 segundos, em seguida conecte seu smartphone à rede 'Canon_ij_XXXX'.

Onde encontrar o manual completo da impressora?

Você pode acessar o manual online pelo atalho 'Manual online Canon TS700 series' na sua área de trabalho após a instalação, ou através do site escaneando o código QR que está no guia de início rápido.

MANUAL DE UTILIZADOR Pixma TS704a CANON

Leia Informações Importantes e Sobre Segurança (adendo) primeiro.

Instalando a impressora ...... página 1

Conectando a um computador, smartphone ou tablet......página 4

Configuração On-line

http://ij.start.canon

1. Conteúdo da Caixa

- Cabo de alimentação

- Cartuchos de tinta para configuração

• CD-ROM de instalação

- Informações Importantes e Sobre Segurança

- Para Começar (este manual)

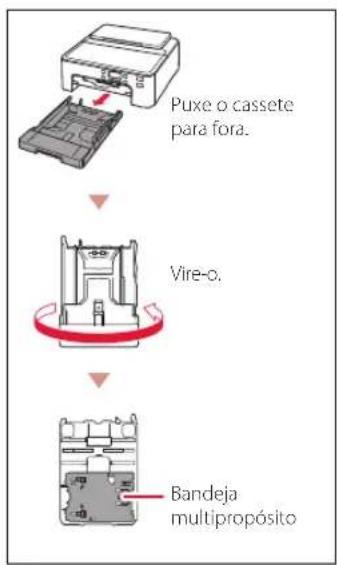

- Bandeja multipropósito (anexada à superfície inferior do cassete.)

2. Removendo os materiais da embalagem

1 Remova e descarte todos os materiais da embalagem da impressora.

• Certifique-se de remover qualquer fita laranja.

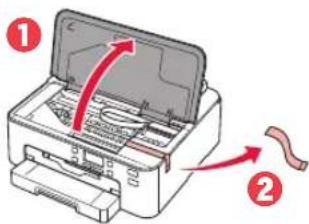

2 Abra a tampa superior e remova a fita laranja no interior.

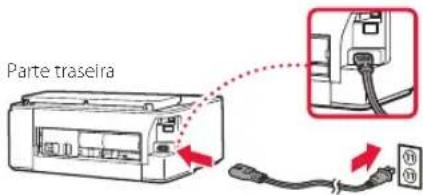

1 Conecte o cabo de alimentação.

Importante

Não conecte quaisquer outros cabos ainda.

2 Pressione o botão ATIVADO (ON).

Se a seguinte tela for exibida, pressione o botão ATIVADO (ON) para desligar a impressora e refaça o procedimento da etapa 2 da seção "2. Removendo os materiais da embalagem".

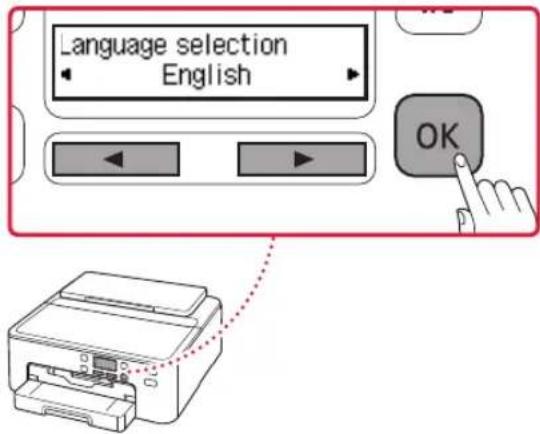

3 Quando a tela a seguir for exibida, use os botões ◀ e ▶ para selecionar um idioma e, em seguida, pressione o botão OK.

Não toque no suporte da cabeça de impressão antes de ele parar de se mover.

2 Remova a fita e o filme dos cartuchos de tinta.

- Verifique se não foi deixada nenhuma fita.

3 Remova a tampa laranja lentamente.

- Não aperte o cartucho de tinta se a saída de ar em forma de Y estiver bloqueada.

- Não toque nas áreas mostradas em vermelho.

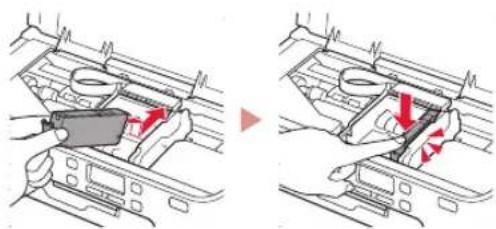

- Corresponda a cor do cartucho de tinta à etiqueta na cabeça de impressão, insira o cartucho de tinta na cabeça de impressão e pressione até você ouvir um clique.

Se a marca ■ não for exibida na tela mesmo que você tenha instalado o cartucho de tinta, a cor do cartucho de tinta pode estar errada ou você pode ter instalado um cartucho de tinta que não é suportado por esta impressora, como com um número do modelo diferente. Instale um cartucho de tinta com a cor correta ou use o cartucho de tinta fornecido para configuração.

6 Repita as etapas 2 a 5 para instalar todos os cartuchos de tinta.

- Verifique se uma marca ■ exibida na tela para cada cor.

• A impressora será inicializada.

8 Quando a seguinte tela for exibida, pressione o botão OK.

The show Press [OK]

5. Colocando papel

1 Quando a tela a seguir for exibida, use os botões ◀ e ▶ para selecionar Sim (Yes) e, em seguida, pressione o botão OK.

• A seguinte tela será exibida.

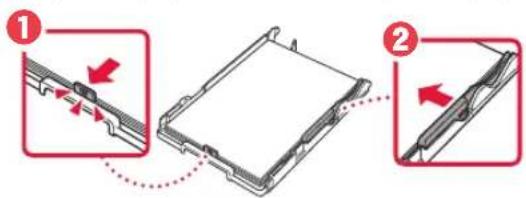

- Deslize a guia do papel direita até a borda direita. Alinhe a guia do papel frontal com a marcação LTR ou A4.

4 Coloque o papel.

- Coloque 2 ou mais folhas de papel tamanho LTR ou A4 comum com o lado a ser impresso voltado para baixo.

- Coloque o papel na guia do papel frontal e alinhe a guia do papel direita com a largura do papel.

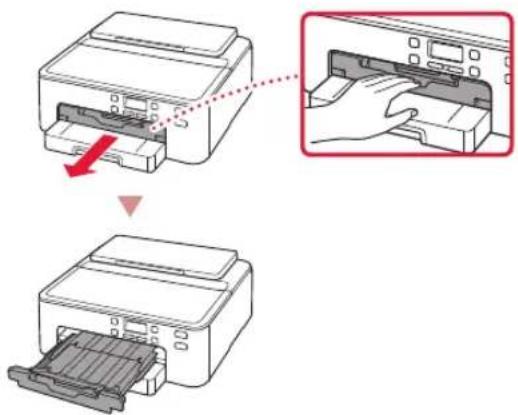

6 Puxe para fora a bandeja de saída do papel até ela parar.

Importante

Se você não puxar para fora a bandeja de saída do papel, um erro ocorrerá quando a impressão for iniciada.

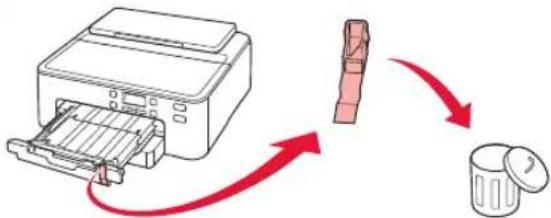

Remova e descarte todos os materiais de proteção laranjas.

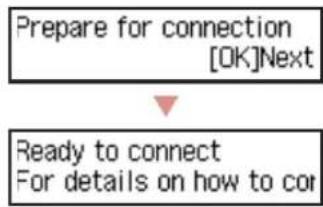

9 Verifique se Preparar para conexão (Prepare for connection) aparece na tela da impressora e pressione o botão OK.

Qual dispositivo você está conectando?

Selecione um dispositivo e siga as instruções na seção relevante.

6-a

Conectando a um Computador

Se você estiver usando vários computadores, execute estas etapas em cada computador. Existem dois métodos, "AConfiguração On-line" e "Bando o CD-ROM de instalação (Somente Windows) fornecido".

A

Configuração On-line

1 Acesse o site Canon de um computador.

http://ij.start.canon

2 Selezione Configurar.
3 Insira o nome do modelo da sua impressora e clique em Ir.
4 Clique em Iniciar.

5 Clique em Se você já tiver preparado a sua impressora, vá para Conectar.

As seguintes etapas são para Windows (exceto Windows 10 in S mode) e usuários do macOS. Para outros sistemas operacionais, continue a configuração seguindo as instruções na tela.

6 Clique em Download.

• O arquivo de configuração foi transferido para o seu computador.
  7 Execute o arquivo baixado.
  8 Prossiga para a etapa 9 na página 5.

B Usando o CD-ROM de instalação (Somente Windows) fornecido

1 Insira o CD-ROM de instalação no seu computador.

2 Siga as instruções para a sua versão do Windows.

Windows 10/Windows 8.1

Clique na mensagem a seguir quando ela for exibida no lado direito da tela do seu computador.

Se a mensagem não for exibida (ou se não for mais visível), clique no ícone do 📄 Explorador de Arquivos (File Explorer) na barra de tarefas. No lado esquerdo da janela, clique em Este PC (This PC). Clique duas vezes no ícone do 📄 D exibido no lado direito. Quando o conteúdo do CD for exibido, clique duas vezes em Msetup4.exe. Prossiga para 3.

② Clique em

3 Se a caixa de diálogo Controle de Conta de Usuário (User Account Control) for exibida, clique em Sim (Yes).

Windows 7

- Quando a tela Reprodução Automática (AutoPlay) for exibida, clique em Executar Msetup4.exe (Run Msetup4.exe).

Se a tela Reprodução Automática (AutoPlay) não for exibida, no menu Iniciar, clique em Computador (Computer). No lado direito da janela, clique duas vezes no ícone do CD. Quando o conteúdo do CD for exibido, clique duas vezes em Msetup4.exe.

Se a caixa de diálogo Controle de Conta de Usuário (User Account Control) for exibida, clique em Continuar (Continue).

3 Prossiga para a etapa 9 abaixo.

9 Clique em Iniciar configuração (Start Setup).

10 Siga as instruções na tela.

- Estas operações podem levar algum tempo.

11 Quando a seguinte tela for exibida, clique em Sair (Exit).

Agora, a impressora está conectada ao seu computador. Para conectar um smartphone, consulte "6-b. Conectando a um smartphone" na página 6.

6-b

Conectando a um smartphone

Se você estiver usando vários smartphones, execute estas etapas em cada smartphone.

Prepare o seguinte antes de iniciar.

① Ative a configuração Wi-Fi no seu smartphone.
2 Conecte seu smartphone ao roteador sem fio (se você tiver um roteador sem fio).
Consulte os manuais do seu smartphone e do seu roteador sem fio para obter mais detalhes.

1 Instale o aplicativo "Canon PRINT Inkjet/SELPHY" no seu smartphone.

- Digitalize o código QR exibido à direita para acessar o site da Canon e fazer download do aplicativo.

2 Verifique a tela da impressora e prossiga pelas etapas.

Se a seguinte tela for exibida

Se a seguinte tela for exibida

Pronto para conectar Para obter detalhes sobre como continuar, consulte "Para Começar"

Nota

• A tela da impressora desliga quando a impressora está ociosa por 10 minutos. Pressione um botão (exceto o botão ATIVADO (ON)) do painel de controle para exibir a tela.
• Se Fekibido, a impressora não poderá se comunicar por meio de uma conexão Wi-Fi. Para obter detalhes, consulte "Perguntas Frequentes" em "http://ij.start.canon".

4 Siga as instruções na tela para adicionar sua impressora.

Depois que você adicionar a impressora, poderá imprimir do smartphone. Para imprimir fotos, consulte "Colocando Papel Fotográfico" na página 8.

Os procedimentos podem variar para iOS e Android. Siga as instruções para o seu sistema operacional.

iOS

3 Toque em Configurações (Settings) na tela inicial do seu smartphone e depois em Canon_ij_XXXX nas configurações de Wi-Fi.

Nota

Se Canon_ij_XXXX não for exibido, siga o procedimento em E, depois busque por Canon_ij_XXXX novamente.

4 Toque no aplicativo instalado e siga as instruções na tela para adicionar sua impressora.

- A impressora está adicionada com o método de conexão mais apropriado para o ambiente que você está usando.

Android

3 Toque no aplicativo instalado e siga as instruções na tela para adicionar sua impressora.

- A impressora está adicionada com o método de conexão mais apropriado para o ambiente que você está usando.

Nota

Se uma mensagem dizendo "Nenhuma impressora foi adicionada. Executar configuração da impressora? (No printer has been added. Perform printer setup?)" não for exibida prontamente após iniciar o aplicativo, siga o procedimento em E e depois retorne para as operações do smartphone.

Depois que você adicionar a impressora, poderá imprimir do smartphone. Para imprimir fotos, consulte "Colocando Papel Fotográfico" na página 8.

E

3 Mantenha pressionado o botão Conexão sem fio (Wireless connect) por aproximadamente 3 segundos.

4 Quando Siga as instruções no PC ou no smartphone etc. aparecer na tela da impressora, prossiga para D

Papel fotográfico só pode ser carregado na bandeja traseira.

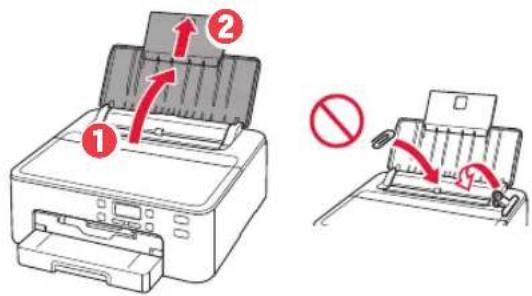

1 Abra o suporte de papel e a extensão do suporte de papel.

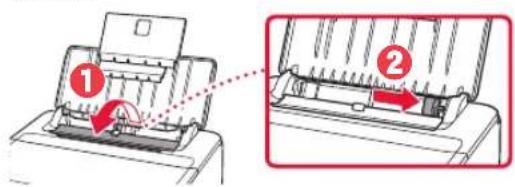

2 Abra a tampa do slot de alimentação e deslize a guia do papel do lado direito para a extrema direita.

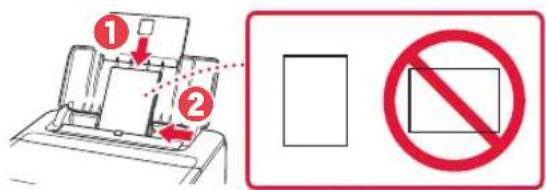

3 Carregue várias folhas de papel fotográfico com o lado a ser impresso virado para cima e deslize a guia do papel em direção à borda da pilha de papel.

4 Feche a tampa do slot de alimentação.

5 Quando a seguinte tela for exibida, pressione o botão OK.

6 Seleccione o tamanho e o tipo de papel, e depois pressione o botão OK.

Size: ◀ *L Type: *Glossy

Imprimindo uma etiqueta de disco usando a bandeja multipropósito

Você pode imprimir uma etiqueta em um disco imprimível usando a bandeja multipropósito.

Para obter detalhes, abra o Manual On-line e clique em Operação Básica>Imprimindo uma Etiqueta do Disco de um Computador.

Nota

• A bandeja multipropósito está anexada à superfície inferior do cassete. "1. Conteúdo da Caixa" na página 1
• Consulte a contracapa deste manual para saber como abrir o Manual On-line.

Do atalho "Manual On-line da Canon TS700 series (Canon TS700 series Online Manual)" da área de trabalho
