GEBRUIKSAANWIJZING Elex MK4 REGA
Ga voor verdere instructies in uw taal naar www.rega.co.uk en vervolgens naar de downloadsectie van de productpagina van uw keuze.
Koppel het apparaat altijd los van de stroomvoorziening alvorens onderhoud te plagen. Reinig het apparaat met een microvezeldoekje. Verwijder nooit de behuizing of andere beschermende onderdelen; er bevinden zich aan de binnenzijde geen onderdelen waar door de gebruiker onderhoud aan kan worden gepleegd. Als het apparaat onbetrouwbaar functioneert of er rook of nare geuritjes vrijkomen tijdens het gebruiken ervan, koppel het dan onmiddellijk los van de voeding en breng het apparaat naar een erkende dealer.
Levenslange beperkte garantie
Elk product dat we maken, is in het VK ontworpen en gemonteerd volgens de hoogst mogelijke norm. Deze garantie dekt bevestigde fabricagefouten. Deze garantie dekt geen slijlage of onderdelen die geacht aan slijlage onderhevig to zijn. Elke ongeoorloofde aanpassing of gebrok aan het volgen van de aanbevo- len richtlijnen in de producthandleiding van Rega, kan deze garantie ongeldig maken. Wegens lokale welgevingen kunnen garanties verschillen per land waarin eenheden worden verkocht. Neem contact op met uw Rega-leverancier of -verdeler voor meer informatie over uw garantie. Uw statulaire rechten worden niet aangetast.
Gooi de productverpakking niet weg. De originele verpakking moet gebruikt worden, wanneer een product geretourneerd wordt naar uw leverancier of verdeler voor controle of reparatie.
Bezoek de startpagina van www.rega.co.uk voor meer informatie over uw garantie.
Veiligheidsinstructies
Houd het apparaat uit de buurt van vloeistoffen en vocht. Houd het apparaat uit de buurt van hittebronnen zoals radiatoren, ontluchtingsroosters, ovens of kaarsen. Gebruik het product alleen in ruimtes met voldoende ventilatie en zorg ervoor dat er tenminste 10cm ruimte vrij blijft aan alle zijden van het apparaat. Zet het apparaat niet op zachte oppervlakken, zoals hoogpolig tapipt en andere weefsels. Verwijder de behuizing van het apparaat niet en stook geen objecten in of door de openingen van het apparaat. Plaats het apparaat op een stabiel en vlak oppervlak waar het niet van af kan vallen of kan kantelen. Het apparaat moet alleen worden gebruikt in een gematigd klimaat met een temperatuur tussen 5°C en 35°C. Houd het verpakkingsmateriaal en kleine ondercelen uit de buurt van kinderen. Koppel het apparaat los van de voeding als het gedurende een langere periode niet zal worden gebruikt.
Dansk
Service
Dit symbol geeft aan dat de elektronische apparatuur aan het einde van de levereduur niet als algemeen hulshoudelijk erval mag worden afgevoerd. De apparatuur moet worden verwijders via een inzasmelpunt voor afgedankte elektrische en elektronische apparatuur oversenkormstig de nationale welpoving en Richtlijn 2012/19EU. Voor meer informatie over het afdanken van uw afgedankte elektronische apparatuur kunt u contact opnermen met uw gemeente of detailhandelaar waar u het product hebt gekocht.
Dansk
Hartelijk dank voor uw aankoop van de Rega Elex MK4. De Elex MK4 is een stereo geïntegreerde versterker die ontworpen is om de zuiverste muzikale prestaties te leveren. De nieuwe MK4, die in een gloednieuwe, speciaal ontworpen behuizing zit die bij de rest van de Rega-reeks past, bouwt voort op eerdere Rega-ontwerpen door gebruik te maken van onze meermaals bekroonde klasse A/B-vermogensversterkerschakeling om een krachtige 72 W per kanaal te leveren in 8Ω-belastingen. Dit vermogen wordt geleverd door een stille meertraps lineaire voeding, terwijl de voedingsrails voor de digitale en analoge secties galvanisch van elkaar gescheiden zijn.
De Elex MK4 kan moeilijke luidsprekers met gemak aansturen en zal perfect in elk audiosysteem integreren door een breed scala aan aansluitingsmogelijkheden. Behalve lijn-, digitale en een hoogwaardige moving magnet (MM) phono-ingang vindt u ook Pre-Out, Record Out-functionaliteit en een hoogwaardige hoofdtelefoonuitgang.
Zoals u zou verwachten, is er bijzondere aandacht besteed aan de keuze van de belangrijkste audiocomponenten. In het hele ontwerp zijn discrete schakelingen, relais van hoge kwaliteit, polypropeen condensatoren en Sanken-uitgangstransistors gebruikt.
De galvanisch/optisch geïsoleerde digitale ingangen maken gebruik van een Wolfson S/PDIF-ontvanger-IC om uitzonderlijke details en helderheid te verschaffen van elke aangesloten bron. De uitgang wordt verzorgd door een Wolfson DAC en een door Rega ontworpen discrete line-driverschakeling.
De nieuwe Elex MK4 doet een beroep op tientallen jaren bekroonde ervaring in versterker- en digitaalcircuitontwerp, wat culmineert in een perfect uitgebalanceerd evenwicht van betrouwbaarheid, connectiviteit en bovenal nauwkeurige muziekweergave.
INSTALLATIE
INSTALLATIE EN VENTILATIE
De Elex MK4-versterker zal goed werken op de meeste oppervlakken, zoals een plank of een tafel, op voorwaarde dat er voldoende lucht rond de behuizing is om oververhitting te voorkomen. Als u een draaitafel gebruikt, vermijd magnetische interferentie door de versterker zo ver mogelijk van de draaitafel te plaatsen als de tonearmkabel toelaat. Plaats hem indien mogelijk links van de draaitafel. Houd andere apparatuur uit de buurt van de versterker. Door de opzet van de schakelingen van de Rega-versterkers zijn zij vrijwel ongevoelig voor elektromagnetische storingen en door de volledig metalen behuizing zenden zij vrijwel geen elektromagnetische straling uit. Het dicht bij elkaar plaatsen van elektronische apparatuur, zoals gevoelige phonoversterkers, kan echter de prestaties van één of beide apparaten nadelig beïnvloeden. Stapel nooit andere hifi-componenten op de Elex MK4.
WAARSCHUWING: Het netsnoer fungeert als netvrijschakeling.
Het stopcontact moet zich daarom in de buurt van de apparatuur bevinden en gemakkelijk toegankelijk zijn.
De door de Elex MK4-versterker geproduceerde warmte wordt via de warmteafvoeren aan weerszijden van het product afgevoerd. Zorg voor voldoende ruimte rond de buitenkant van het product om voldoende luchtstroming mogelijk te maken, anders kan oververhitting het gevolg zijn. Als de Elex MK4 lange tijd op hoog volume wordt gebruikt, kan hij behoorlijk warm worden. Dit is volkomen aanvaardbaar, als er maar voldoende ventilatie is en de versterker normaal blijft werken zonder schade. Als de versterker overbelast wordt, kan hij oververhit raken, de Elex MK4 bevat echter een thermische beveiliging die de uitgang of de stroomtoevoer naar het product tijdelijk zal uitschakelen. Zodra het product is afgekoeld, zal het automatisch weer normaal gaan werken. Plaats de versterker nooit op tapijten, vloerkleden of beddengoed.
WAARSCHUWING: De zijkanten van de behuizing kunnen zeer heet worden!
AANSLUITING

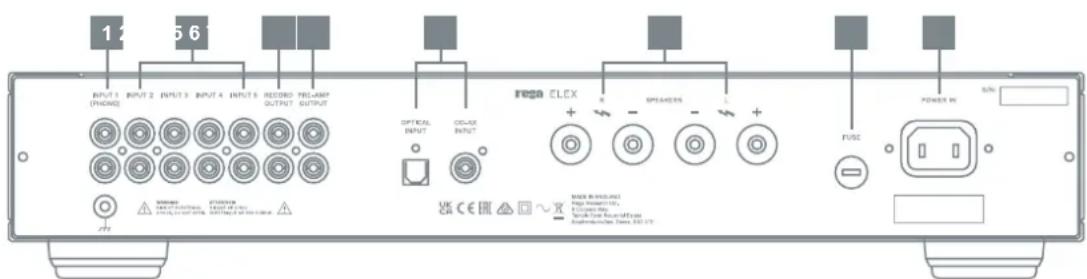

AANSLUITINGEN OP HET ACHTERPANEEL
- Phono Input 1 (Phono-ingang 1) - Hiermee kan een platenspeler met een moving magnet cartridge worden aangesloten. De belasting zal geschikt zijn voor de meeste MM-cartridges die op de markt zijn en er is een speciaal aardingspunt, direct onder de ingangsbussen, voor tonearms met een aparte aardingsdraad (niet vereist voor Rega-tonearms).
- Line Inputs 2 to 5 (Lijningangen 2 tot 5) - De lijningangen maken het mogelijk bronnen aan te sluiten, zoals een streamer, CD-speler, DAC, tuner, DVD- of Blu-ray-speler voor gebruik met een audiovisueel systeem. Deze ingangen zijn op standaard lijnniveau en zijn geschikt voor alle apparatuur met een uitgang op dat niveau.
- Record Output - Dit is een uitgang op lijnniveau bedoeld voor gebruik met een hulpapparaat zoals een hoofdtelefoonversterker of opnameapparaat zoals een cd/dvd-recorder, MD, cassettebandapparaat of geluidskaart. Record Output (Opname-uitgang) is hetzelfde signaal als geselecteerd door de hoofdingangskeuzeschakelaar (analoge ingangen 1-4 of digitale ingangen D1/D2) en wordt niet beïnvloed door de volumeregelaar.
- Pre-Amp Output (Voorversterkeruitgang) - De voorversterker kan minstens 5 eindversterkers, sub-bas units enz. aansturen. De voorversterkeruitgang maakt gebruik van connectors van het RCA-type (phono). Het uitgangsniveau is 625mV met een lijningangsniveau en is altijd actief.
- Digital Inputs (Digitale ingangen) - Dit zijn S/PDIF digitale ingangen. Ingang D1 schakelt de coax-ingang in en D2 de Toslink-ingang. Alle gangbare bitdieptes en sample rates van de ingang tot 24bit/192kHz worden ondersteund.
- Speaker Terminals (Luidsprekeraansluitingen) - Deze zijn bedoeld voor gebruik met 4-16 Ω-luidsprekers. Bij langdurig gebruik in luidsprekers van minder dan 8 Ω zou het toestel warmer dan normaal kunnen worden.
- Mains fuse (Netzekering) - Zie het achterpaneel voor de aanduiding.
WAARSCHUWING: Vervang alleen door hetzelfde type en dezelfde stroomsterkte.
- Mains Power Inlet (Netspanningsingang) - Aansluiten op het net. Zie het etiket onder de inlaat voor de landspecifieke spannings-, stroom- en frequentiewaarden.
WAARSCHUWING: Gebruik het product alleen met een voeding die voldoet aan de nominale waarden die op het etiket vermeld staan.

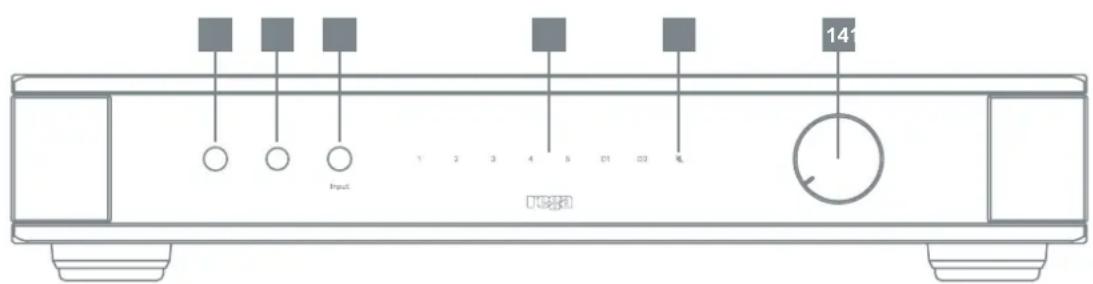

BEDIENINGSORGANEN OP HET VOORPANEEL
- Aan/uit-schakelaar - Met de aan/uit-schakelaar links op het bedieningspaneel schakelt u de versterker in en uit. De Elex MK4 is aan als de schakelaar ingedrukt is en uit als hij uit is. Het Rega-logo zal rood oplichten als de schakelaar aan staat en het product van stroom wordt voorzien, ten teken dat de stroomvoorziening operationeel is. Zie het onderstaande schema.
Uit
Aan
Enkele seconden na het inschakelen kunt u een zachte klik horen. Dit geeft aan dat het inschakelrelais is vrijgegeven en de versterker klaar is voor gebruik. Laat de Elex MK4 altijd eerst volledig uitschakelen (aangegeven door het verdwijnen van het Rega-logo na 5 seconden) voordat u hem weer inschakelt, zodat het zelftestcircuit zijn resetcyclus kan voltooien.
- Hoofdtelefoonaansluiting - De Elex MK4 kan alle standaard hifi-koptelefoons aansturen (zie specificaties voor de uitgangsniveaus). Wanneer een hoofdtelefoon wordt aangesloten, worden de luidsprekers automatisch uitgeschakeld. Het is echter aan te bevelen het volume van de Elex MK4 te verlagen voordat u een hoofdtelefoon aansluit, om te zorgen dat deze niet beschadigd wordt en om mogelijke gehoorbeschadiging te voorkomen.
WAARSCHUWING: Om mogelijke gehoorbeschadiging te voorkomen, mag u NIET langdurig op hoge niveaus naar een hoofdtelefoon luisteren.
- Ingangsselectie - De ingangen worden gekozen door op de Input-knop te drukken, hetzij op het voorpaneel, hetzij op de bijgeleverde afstandsbediening. Door herhaaldelijk op de Input-knop te drukken, doorloopt u de ingangen 1-5, D1 en D2. De gekozen ingang wordt aangegeven door de ingangsleds 1-5, D1 en D2 op het voorpaneel.
- Input Indicator-leds - De gekozen ingang zal rood oplichten.
- Mute-led - Brandt rood, wanneer Mute actief is, dit wordt bediend met de bijbehorende toets op de bijgeleverde afstandsbediening. De luidspreker-, voorversterker-, en hoofdtelefoonuitgangen zijn uitgeschakeld.
- Volumeregeling - Het volume van de versterker kan worden geregeld met de volumeregelknop of via de bijgeleverde afstandsbediening. De regelaar is gemotoriseerd en zal onafhankelijk bewegen, wanneer de afstandsbediening gebruikt wordt.


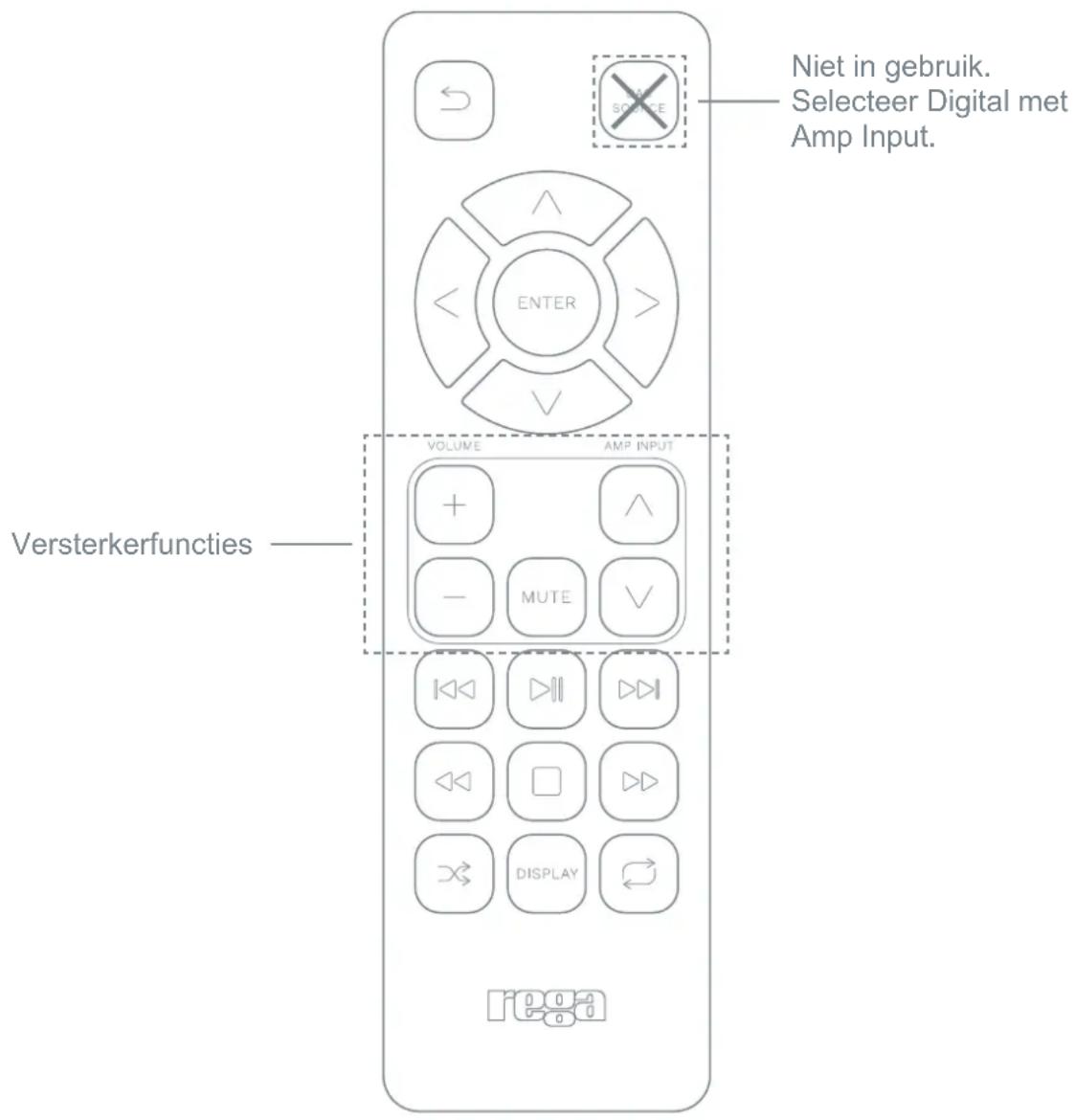

MINI-AFSTANDBEDIENING
De mini-afstandsbediening (meegeleverd) is een systeemafstandsbediening. Hiermee kunt u alle verschillende op afstand bedienbare functies van dit en vele andere Rega-producten bedienen. (Batterijen meegeleverd: 2 x AAA Alkaline)
THERMISCHE UITSCHAKELING
Als de versterker een temperatuur bereikt die interne elektronische schade kan veroorzaken, zal een thermische beveiligingssensor het toestel uitschakelen of de luidsprekeruitgang uitschakelen. Het toestel moet minstens 10 minuten uitgeschakeld worden om te kunnen afkoelen. Na deze periode zou de versterker zich automatisch moeten resetten en normaal blijven werken. Als dat niet het geval is, zet het toestel dan langer uit, zodat het volledig kan afkoelen, voordat u het opnieuw probeert.
BEDRIJFSTEMPERATUUR
Zorg voor voldoende luchtcirculatie rond de linker- en rechterzijde van het product, want dit zijn de koellichamen voor de eindversterker en zullen warm worden bij hoge luisterniveaus. Dit toestel is bedoeld voor gebruik in een gematigd klimaat. Aanbevolen omgevingstemperatuur 5 tot 35 °C.
De thermische onderbreking mag alleen optreden bij voortdurende overbelasting van een moeilijke belasting. Als het onder normale omstandigheden optreedt, kan er een probleem zijn met onvoldoende luchtstroming rond de koellichamen of een defect aan de luidsprekers. In dat geval is het raadzaam contact op te nemen met uw Rega-dealer.
GELIJKSTROOMBEVEILIGING
Een van de ontwerpvereisten van de Elex MK4 was om de condensatoren in de signaalweg tot een minimum te beperken, om onnodige geluidsdegradatie in deze cruciale fase van het lijnniveau te voorkomen. Om aan deze eis te voldoen, is de uitgang gelijkstroomgekoppeld. In het onwaarschijnlijke geval dat een circuitstoring ertoe leidt dat één van de bovengenoemde uitgangen een te hoge gelijkspanning produceert, zal de gelijkstroombeveiliging binnen milliseconden in werking treden, waardoor elk aangesloten apparaat beschermd wordt.
KORTSLUITINGSBEVEILIGING
Als de luidsprekerkabels kortgesloten worden, zal de fold-back-kortsluitingsbeveiliging de eindtrap beschermen tegen te hoge stromen. Deze beveiligingsschakeling wordt niet in het audiosignaalpad geplaatst en heeft dus geen invloed op de geluidskwaliteit.
SPECIFICATIES
VERSTERKERUITGANG
| Vermogensversterker uitgang | 72W per kanaal in 8 |
| (bij nominale 230/115 V voedingsspanning) | 90W per kanaal in 6 |
Opmerking: Voortdurend gebruik op hoog niveau bij belastingen van 6Ω
of minder kan ertoe leiden dat de behuizing 40°C boven de omgevingstemperatuur gaat en de thermische uitschakeling activeert.
| Hoofdtelefoonuitgang | Geen belasting | 11,3V | |
| 300 Ω | 8,1 V | ||
| 54 Ω | 3,6 V | ||
| 32 Ω | 2,4 V | ||
| Bronimpedantie | 109 Ω | ||
VERSTORING
| THD+Noise (bij 1 dB onder de clip in 8 Ω meetbandbreedte 22 Hz tot 22 kHz) A-gewogen |
| Lijningangen | Typisch 0,005% bij 1 kHz |
| Voorversterker uitgang | Typisch 0,002% bij 1 kHz |
FREQUENTIERESPONS
| Bandbreedte (bij 80 W in 8 Ω) | |
| Phono Input (Phono-ingang) | 15Hz (-3dB) tot 65kHz (-3dB) |
| Lijningangen | 10Hz (-1dB) tot 65kHz (-3dB) |
| RIAA-nauwkeurigheid | Beter dan ±0,5 dB 100 Hz tot 20 kHz |
GEVOELIGHEID
| Ingangsgevoeligheid (voor 72W naar 8Ω) | |
| Phono Input (Phono-ingang) | 1,6mV belasting 47k parallel met 220pF |
| Lijningangen 2-5 | 164mV belasting 10k |
| Versterking van de versterker | 31,6 dB |
| Uitgangsgevoeligheid (bij nominale ingangen) | |
| Record Output (Opname-uitgang) | 164 mV |
| Pre-Amp Output (Voorversterkeruitgang) 625 mV | |
DIGITAL INPUTS (DIGITALE INGANGEN)
| Ingang D1 | S/PDIF Geïsoleerd 0,5V 75 Ω Co-axiaal |
| Ingang D2 | S/PDIF optische Toslink |
| Ondersteunde bemonsteringsfrequenties | |
| Ondersteunde bit-dieptes | 32, 44.1, 48, 88.2, 96, 176.4, 192 kHz |
| 16 tot 24 bits | |
| THD+ruis (DAC-uitgang van Tape Out) | Typisch 0,004% bij 1 kHz |
| Stroomvoorziening | AC-voeding 230 V / 220 V / 115 V / 100 V nominaal ± 10% |
| Opgenomen vermogen | 250 W bij 1 dB onder de clip in 8 Ω |
| Zekeringen | T3.15 AL 250V - 230V 50Hz / 220V 60Hz |
| T5 AL 250V - 115V 60Hz / 100V 50/60Hz | |
| Batterijen voor de afstandsbediening | AAA (1,5V) x 2 |
