GEBRUIKSAANWIJZING MultiDrain UV3 S JUNG

• Installatie van een waterpeilafhankelk (onder bepaalde omstandigheden ook ktriciteitsnetonafhankelk) alarmsys- teem, zodat het alarm nog vóór het optreden van de schade kan worden waargenomen.

• Controle van het gebruikte verzamelreservoir/de schacht tot aan de bovenrand op lekkage voorafgaande aan -uiterlk echter tdens- de installatie of ingebruikname van het pro- duct.

• Installatie van terugstuwbeveiligingen voor afwateringsob- jecten die na uitval van het product door vrkomend afval- water beschadigd kunnen raken.

• Installatie van een ander product dat het uitvallen van het product kan opvangen (bv. een dubbel systeem).

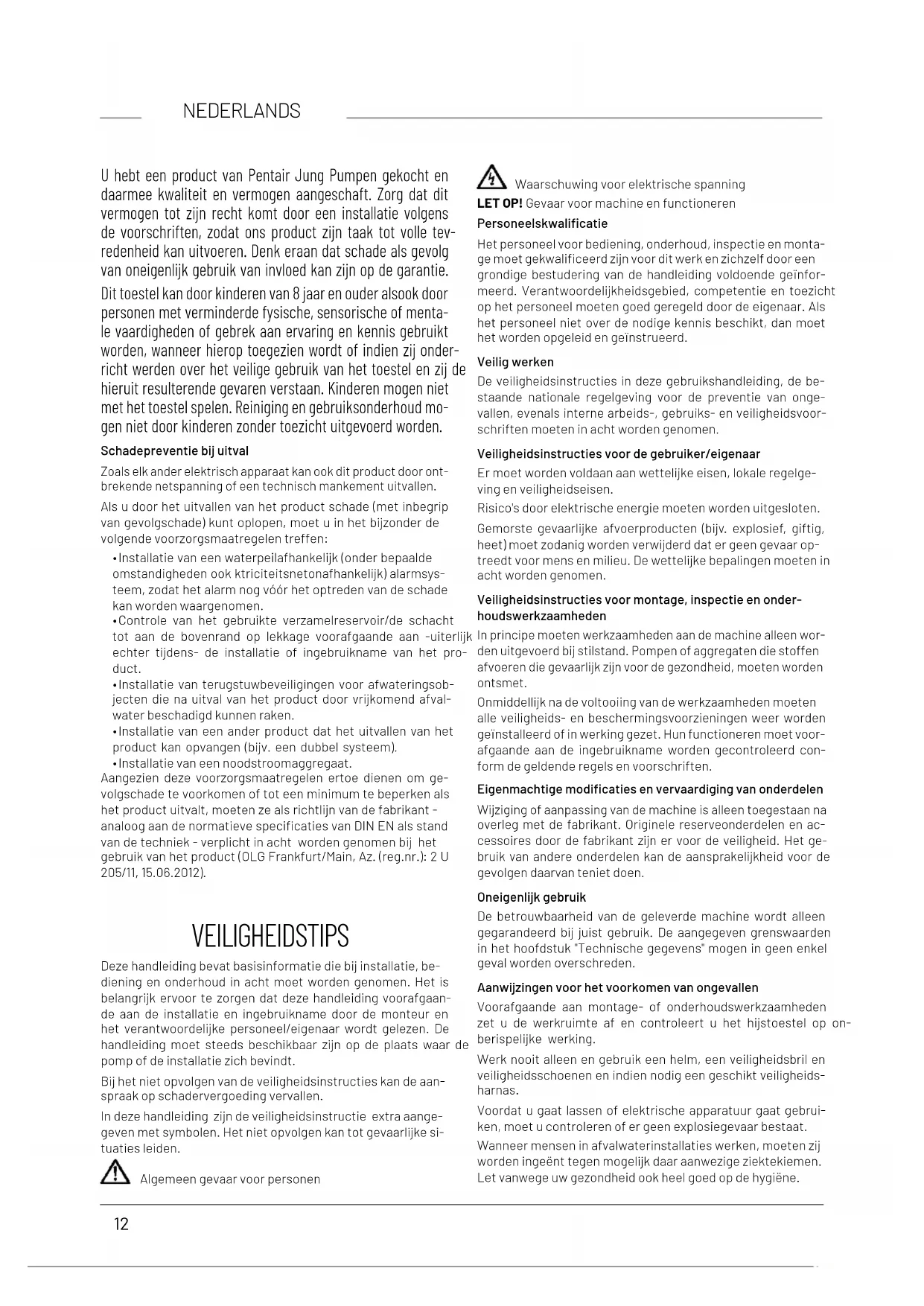

• Installatie van een noodstroomaggregaat. Aangezien deze voorzorgsmaatregelen ertoe dienen om ge- volgschade te voorkomen of tot een minimum te beperken als het product uitvalt, moeten ze als richtln van de fabrikant - analoog aan de normatieve specicaties van DIN EN als stand van de techniek - verplicht in acht worden genomen b het gebruik van het product (OLG Frankfurt/Main, Az. (reg.nr.): 2 U 205/11, 15.06.2012). VEILIGHEIDSTIPS Deze handleiding bevat basisinformatie die b installatie, be- diening en onderhoud in acht moet worden genomen. Het is belangrk ervoor te zorgen dat deze handleiding voorafgaan- de aan de installatie en ingebruikname door de monteur en het verantwoordelke personeel/eigenaar wordt gelezen. De handleiding moet steeds beschikbaar zn op de plaats waar de pomp of de installatie zich bevindt. B het niet opvolgen van de veiligheidsinstructies kan de aan- spraak op schadervergoeding vervallen. In deze handleiding zn de veiligheidsinstructie extra aange- geven met symbolen. Het niet opvolgen kan tot gevaarlke si- tuaties leiden. Algemeen gevaar voor personen Waarschuwing voor elektrische spanning LET OP! Gevaar voor machine en functioneren Personeelskwalicatie Het personeel voor bediening, onderhoud, inspectie en monta- ge moet gekwaliceerd zn voor dit werk en zichzelf door een grondige bestudering van de handleiding voldoende geïnfor- meerd. Verantwoordelkheidsgebied, competentie en toezicht op het personeel moeten goed geregeld door de eigenaar. Als het personeel niet over de nodige kennis beschikt, dan moet het worden opgeleid en geïnstrueerd. Veilig werken De veiligheidsinstructies in deze gebruikshandleiding, de be- staande nationale regelgeving voor de preventie van onge- vallen, evenals interne arbeids-, gebruiks- en veiligheidsvoor- schriften moeten in acht worden genomen. Veiligheidsinstructies voor de gebruiker/eigenaar Er moet worden voldaan aan wettelke eisen, lokale regelge- ving en veiligheidseisen. Risico's door elektrische energie moeten worden uitgesloten. Gemorste gevaarlke afvoerproducten (bv. explosief, giftig, heet) moet zodanig worden verwderd dat er geen gevaar op- treedt voor mens en milieu. De wettelke bepalingen moeten in acht worden genomen. Veiligheidsinstructies voor montage, inspectie en onder- houdswerkzaamheden In principe moeten werkzaamheden aan de machine alleen wor- den uitgevoerd b stilstand. Pompen of aggregaten die stoffen afvoeren die gevaarlk zn voor de gezondheid, moeten worden ontsmet. Onmiddellk na de voltooiing van de werkzaamheden moeten alle veiligheids- en beschermingsvoorzieningen weer worden geïnstalleerd of in werking gezet. Hun functioneren moet voor- afgaande aan de ingebruikname worden gecontroleerd con- form de geldende regels en voorschriften. Eigenmachtige modicaties en vervaardiging van onderdelen Wziging of aanpassing van de machine is alleen toegestaan na overleg met de fabrikant. Originele reserveonderdelen en ac- cessoires door de fabrikant zn er voor de veiligheid. Het ge- bruik van andere onderdelen kan de aansprakelkheid voor de gevolgen daarvan teniet doen. Oneigenlk gebruik De betrouwbaarheid van de geleverde machine wordt alleen gegarandeerd b juist gebruik. De aangegeven grenswaarden in het hoofdstuk "Technische gegevens" mogen in geen enkel geval worden overschreden. Aanwzingen voor het voorkomen van ongevallen Voorafgaande aan montage- of onderhoudswerkzaamheden zet u de werkruimte af en controleert u het hstoestel op on- berispelke werking. Werk nooit alleen en gebruik een helm, een veiligheidsbril en veiligheidsschoenen en indien nodig een geschikt veiligheids- harnas. Voordat u gaat lassen of elektrische apparatuur gaat gebrui- ken, moet u controleren of er geen explosiegevaar bestaat. Wanneer mensen in afvalwaterinstallaties werken, moeten z worden ingeënt tegen mogelk daar aanwezige ziektekiemen. Let vanwege uw gezondheid ook heel goed op de hygiëne.13 NEDERLANDS Zorg ervoor dat er geen giftige gassen in de werkruimte aan- wezig zn. Neem de regels van de arbeidsinspectie in acht en zorg dat er eerste-hulpmateriaal beschikbaar is. In sommige gevallen kunnen pompen en het af te voeren mate- riaal heet zn, dan bestaat er kans op verbranding. Voor installatie in explosiegevaarlke gedeeltes zn bzondere voorschriften van toepassing! TOEPASSING WAARSCHUWING! De pomp mag alleen worden aangesloten op volgens de voor- schriften geïnstalleerde contactdozen die zn beveiligd met ten minste 10 A (traag) en een stroomonderbreker (30mA). GEVAAR! De pomp mag niet worden gebruikt wanneer er zich iemand in het water bevindt. Dompelpompen uit de serie UV 3 zn geschikt voor de afvoer van huishoudelk afvalwater zonder stenen. Hiertoe behoort ook het afvalwater van was- en afwasmachines. LET OP! Buiten mogen alleen pompen worden gebruikt met ten minste 10 meter kabel. B gebruik van de pompen moeten de respectieve nationale wettelke en gemeentelke voorschriften worden nageleefd, zoals bvoorbeeld

• Huishoudelk vuil water en afvalwater (bv. in Europa EN 12056)

• Montage van laagspanningsinstallaties (bvoorbeeld in Duitsland VDE 0100) B afwkende gebruiksomstandigheden moeten verdere voor- schriften in acht worden genomen (bvoorbeeld in Duitsland VDE 0100, deel 701: Bade- und Duschräume (bad- en dou- cheruimtes), deel 702: Schwimmbecken und Springbrunnen (zwembaden en fonteinen en deel 737: gebruik buitenshuis). Temperaturen De opgepompte vloeistof mag niet heter zn dan een maximaal 35 °C. Voor korte perioden is 70 °C toegestaan (S2: 10 min, S3: 40%). De dompelpomp is b opslag onder droge omstandigheden tot -20 °C tegen vorst beschermd. Ingebouwd mag h in het water echter niet bevriezen. Transport De pomp moet altd aan de handgreep en niet aan de stroom- kabel worden opgetild! Het laten zakken van de pomp in die- pere schachten of putten is alleen toegestaan met een touw of ketting. ELEKTRISCHE AANSLUITING LET OP! Alleen een professionele elektromonteur mag aan de pomp of regelaar werkzaamheden uitvoeren. WAARSCHUWING! Voorafgaande aan alle werkzaamheden de pomp en regelaar los- koppelen van het elektriciteitsnet en ervoor zorgen dat ze door an- dere personen niet opnieuw onder spanning kunnen worden gezet. De relevante normen (bv. EN), de landspecieke voorschriften (bv. VDE) en de voorschriften van het plaatselke netwerkex- ploitant moeten worden nageleefd. LET OP! Stekker of blootliggend kabeluiteinde nooit in het wa- ter leggen! Eventueel binnendringend water kan tot storingen leiden. Bedrfsspanning in acht nemen (zie typeplaatje)! De pomp is uitgerust met een wikkelingsthermostaat, die b ontoelaatbaar hoge temperaturen de pomp uitschakelt voor- dat deze kan worden beschadigd. Ontoelaatbaar hoge tempe- raturen kunnen bvoorbeeld het resultaat zn van droogloop of mechanische of elektrische overbelasting. VOORZICHTIG! Na afkoeling schakelt de pomp automatisch weer in - kans op letsel! Daarom altd de pomp spanningsloos maken voordat u de sto- ringsoorzaak gaat verhelpen! Voor dit doel de stekker uit het stopcontact trekken of de zekeringen van de pompregelaar eruit draaien! INBOUW Die pomp moet conform de voorbeelden worden ingebouwd. B installaties conform EN 12056-4 moet de drukleiding als lus over het plaatselke geldende opstuwniveau worden geleid en beveiligd met een terugslagklep, volgens EN 12050-4. B een langere drukleiding moet ter voorkoming van ppwr- vingsverliezen, een dienovereenkomstig grotere buisdiameter worden geselecteerd. B pompen zonder automatische schakeling kunnen de in- en uitschakelhoogtes variabel worden ingesteld met een aparte niveauregeling. Onze direct aansluitbare niveauregelaars kun- nen zonder speciale elektrotechnische vaardigheden worden geïnstalleerd. LET OP! De vlotters van de niveau- en alarmschakeling worden vr beweegbaar ingebouwd, maar dit mag niet onder de inlaat. Neem de minimale afstanden in acht. De regelaar alleen in een droge en goed geventileerde ruimte installeren! Het pomphuis wordt automatisch ontlucht. Als dit niet gewenst is, kan de ventilatieopening worden gesloten, bvoorbeeld voor mobiel gebruik. LET OP! B een defecte pomp kan een deel van de oliekamer-14 NEDERLANDS vulling in het af te voeren materiaal terecht komen. Spoelvoorziening De pomp kan de bodem van de schacht in het zuiggedeelte grotendeels vrhouden van afzettingen wanneer u een kleine verandering aanbrengt: Verwder de zeefkorf, schroef de drie rode afsluitdoppen los en plaats de zeefkorf weer terug. De pompcapaciteit neemt daardoor slechts licht af. Vlakzuigen Zonder speciale accessoires kunnen overstroomde oppervlak- ken tot aan enkele mm restwater worden leeggepompt. Voor dit doel moet de zeefvoet er met een schroevendraaier worden afgewipt. B pompen met een aangebouwde schakeling moet de vlotterschakelaar in de ingeschakelde positie worden ver- grendeld. Er kan daarom b het vlakzuigen niet worden in- en uitgeschakeld. Om de pomp water te laten afvoeren, moet de afvoerslang voorafgaande aan het pompen steeds worden geleegd en er moet een minimum waterpeil van 40 mm zn. VOORZICHTIG! Mobiel gebruik mag om veiligheidsredenen alleen met een zeefvoet plaatsvinden. Wordt een slang als drukleiding gebruikt, zorg er dan voor dat deze b elk pompproces vóór de onderdompeling van de pomp volledig leeg is. Eventuele achterblvende vloeistofresten zou- den de ontluchting van het pomphuis en dus de afvoer verhin- deren. Om dezelfde reden voert een reeds vóór het onderdom- pelen ingeschakelde pomp niets af. REINIGING WAARSCHUWING! Voorafgaande aan alle werkzaamheden de pomp en regelaar loskoppelen van het elektriciteitsnet en ervoor zorgen dat ze door andere personen niet opnieuw onder spanning kunnen worden gezet. WAARSCHUWING! De stroomkabel op mechanische en chemische beschadiging controleren. Beschadigde of geknikte stroomkabel moeten door de fabrikant worden vervangen. LET OP! Een gebrekkige reiniging leidt b sterk zer- of kalk- houdend water op den duur tot een vernieling van de afdichting en daarmee van de pompmotor. Daarom moet de pomp regelmatig worden gereinigd, afhanke- lk van de hardheid van het water. Aantrekmomenten M

voor schroefmateriaal A2 M 5 M

• De netspanning controleren (geen spanningzoeker gebrui- ken)

• Zekering defect = misschien te zwak (zie de elektrische aansluiting)

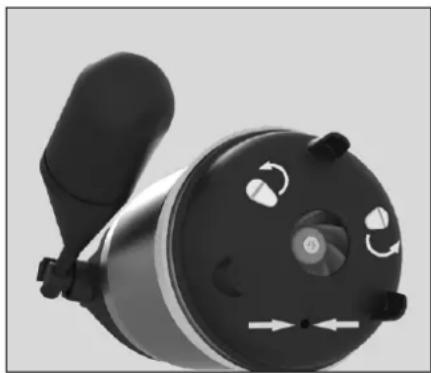

• Netkabel beschadigd = Reparatie alleen door de fabrikant Pomp loopt, maar voert niets af

• Drukleiding of afvoerslang legen, zodat de terugslagklep zich opent en de lucht kan ontsnappen uit het pomphuis. Verw- der de ontluchtingsplug. Waaier geblokkeerd

• Vaste stoffen en vezels hebben zich in het pomphuis vastge- zet = reinigen Verminderde capaciteit

• Zeefvoet verstopt = reinigen
