Producttype	Bewakingscamera
Merk	JUNG
Model	TKISA514A DCM
Beeldsensor	1/2.8" CMOS
Resolutie	1920 x 1080 (Full HD)
Kijkhoek	90° horizontaal
Nachtzicht	IR-LED's, bereik tot 20 m
Lens	Vast, 2.8 mm
Video-uitgang	Ethernet (IP)
Connectiviteit	RJ45 10/100 Mbps, Wi-Fi (optioneel)
Voeding	12V DC of PoE (802.3af)
Stroomverbruik	Max. 6 W
Afmetingen (LxBxH)	120 x 70 x 60 mm
Gewicht	300 g
Montage	Wand- of plafondmontage, incl. beugel
Beschermingsgraad	IP66 (buiten)
Werkingscondities	-20°C tot +50°C
Bewegingsdetectie	Ja, via beeldanalyse
Audio	Éénrichtings- of tweerichtingsaudio (microfoon/luidspreker)
Geheugen	MicroSD-kaart (max. 128 GB) of NAS
Protocol	ONVIF, RTSP, HTTP
Reinigen	Lens reinigen met zachte, droge doek; behuizing met milde zeep
Veiligheid	Beveiligde HTTPS-verbinding, wachtwoord
Onderdelen/reparatie	Alleen door JUNG-servicecentrum; geen consument-vervangbare onderdelen

Veelgestelde vragen - TKISA514A DCM JUNG

Hoe kan ik de camera resetten naar fabrieksinstellingen?

Houd de resetknop aan de zijkant van de camera gedurende 10 seconden ingedrukt. De camera start opnieuw op met standaardinstellingen.

Kan ik de camera buitenshuis gebruiken?

Ja, de camera heeft IP66-bescherming en is geschikt voor buitengebruik, mits correct gemonteerd.

Hoe verbind ik de camera met mijn netwerk?

Sluit de camera via Ethernet aan op uw router of gebruik de Wi-Fi-functie (indien aanwezig). Gebruik de JUNG-app of webinterface om de verbinding te configureren.

Welke app heb ik nodig voor de camera?

Download de JUNG HomeView app uit de App Store of Google Play. Hiermee kunt u live beelden bekijken en instellingen aanpassen.

Wat is het maximale aantal gelijktijdige kijkers?

Maximaal 4 gebruikers kunnen tegelijkertijd streamen.

Hoe stel ik bewegingsdetectie in?

Ga naar de instellingen in de app of webinterface, selecteer 'Bewegingsdetectie' en stel de gevoeligheid en zones naar wens in. U kunt meldingen ontvangen bij detectie.

Ondersteunt de camera audio en tweerichtingsgesprekken?

Ja, de camera heeft een ingebouwde microfoon en luidspreker, waarmee u kunt luisteren en spreken via de app.

Kan ik opnames lokaal opslaan?

Ja, u kunt een MicroSD-kaart (max. 128 GB) plaatsen in de camera voor lokale opslag. Ook NAS-opslag wordt ondersteund.

Wat moet ik doen als het beeld niet scherp is?

Controleer de lens op vuil of vlekken en reinig deze met een zachte, droge doek. Stel indien nodig de focus handmatig bij (indien aanwezig).

Heeft de camera een garantie?

Ja, JUNG geeft 2 jaar garantie op materiaal- en productiefouten. Bewaar uw aankoopbewijs voor service.

GEBRUIKSAANWIJZING TKISA514A DCM JUNG

Informatie over deze handleiding 3

Veiligheidsinstructies.... 3

Correct gebruik.... 4

Toepassing 4

Korte beschrijving 4

Overzicht 5

Display- en bedieningselementen 6

Montage en installatie 7

Schakelvoorbeeld 7

Aansluitschema 7

Montage....8

Kabels aansluiten 8

Monteren 8

Inbedrijfname 9

Apparaatinstellingen....9

Opslaan van de instellingen....9

Voorinstellingen af fabriek 9

Functietoets instellen 10

Interne oproep instellen 10

Oproep omleiding instellen 11

Deuropenerautomaat instellen.... 12

Stuurfunctie 8 instellen 12

Licht schakelen instellen.... 13

Fabrieksinstelling laden 13

Instellen van de functietoets met het serviceapparaat 14

Extra functies instellen 15

Automatisch synchroonspreken na interne oproep.... 15

Etagedeuropener-functie stuurfunctie 11.... 16

Extra functies terugzetten.... 16

Instellingen 17

Spreekvolume instellen.... 18

Volume van de spraakrecorder instellen.... 19

Volume oproeptoon instellen 19

Oproeptoon uit/aan 20

Keuze oproeptoon....21

Hoofd-deuroproeptoon 1 (AS = 0) ...... 21

Hoofd-deuroproeptoon 2 (AS > 0) 22

Interne oproeptoon 23

Etageoproeptoon 24

Toonkeuze subdeuroproep 25

Bediening 27

Spreekverbinding maken, deur openen, licht schakelen 27

Eigen oproeptoon opnemen, wissen en afluisteren 30

Spraakmemofunctie: bericht opnemen, afluisteren en wissen 33

Begrippen 35

Algemeen betreffende kabelinstallatie in DCM-audio-installaties 37

Informatie over deze handleiding

Op de pagina's 35 en 36 vindt u een verklaring van de gebruikte begrippen in deze handleiding. Leest u dit zorgvuldig door voordat u begint met het programmeren van het binnenstation.

Veiligheidsinstructies

! Montage, installatie en inbedrijfname mogen alleen door een elektrotechnicus worden uitgevoerd!

Houdt de veiligheidsvoorschriften conform DIN VDE 0100 aan voor werkzaamheden aan installaties met netvoeding 230 V-wisselspanning.

Bij de installatie van TCS:BUS-installaties moeten de algemene veiligheidsbepalingen voor radiozendapparatuur conform VDE 0800 worden aangehouden:

• gescheiden installatie van krachtstroom- en zwakstroomkabels,
• minimale afstand van 10 cm bij gemeenschappelijke kabelinstallatie,
• toepassing van scheidingschotten tussen kracht- en zwakstroomkabels in gemeenschappelijk gebruikte kabelkanalen,
• gebruik van standaard telecommunicatiekabels, bijv. J-Y (St) Y met 0,8 mm diameter,

Door aanvullende bliksembeveiligingsmaatregelen moet worden gewaarborgd, dat op de TCS:BUS-aders a en b een spanning van 32 V DC niet wordt overschreden.

Correct gebruik

Toepassing

• Akoestische en optische signalering van interne oproepen en oproepen aan de deur.
• Synchroonspreken in hoogwaardige kwaliteit (vol duplex)
• Deuropenerfunctie
• Licht schakelen
• Voor de programma's AS 500, A creation en CD 500 is het afdekraam geïntegreerd. Voor LS programma's te combineren met 2- tot 5-voudige afdekramen uit de LS range of 2- tot 3-voudige afdekramen uit Flat Design.

Korte beschrijving

• Vol duplexbedrijf
• Hoogwaardige audiokwaliteit met actieve ruisonderdrukking (Noise- en Line-Echo-Cancellation)
• AEC (Acoustic Echo Cancellation), elektronische methode voor akoestische echoreductie
• Automatisch aanpassen op omgevingsfactoren en invloeden op het net
• Hoogwaardig geluid en grote luidsprekerdynamiek
• Geoptimaliseerde akoestiek door toepassing van basreflextechniek
• Synchroonspreken (hands free)
• Spreekvolume handmatig instelbaar
• Intern oproepen
• Automatisch synchroonspreken na interne oproep
• Deuropenertoets
• Deuropenerautomaat
  • Automatische etagedeuropener
• Functietoets als lichtschakelaar uitgevoerd (basisinstelling) Alternatief: interne oproep, oproep omleiding, deuropenerautomaat, stuurfunctie
• Spraakmemofunctie voor opslaan van een bericht van max. 30 s lang
  • 15 oproeptonen (polyfoon, real-sound)
• 1 individuele oproeptoon kan via de interne microfoon worden opgenomen
• Akoestisch onderscheid tussen voordeur-, etagedeur- en interne oproep
• 4 belknoppen van het buitenstation kunnen aan 4 verschillende tonen op het binnenstation worden toegekend (tussendeuroproeptoon)
• Akoestisch deuroproep van 2 buitenstations
  • Volume oproeptoon handmatig instelbaar
• Oproeptoon mute met optische indicatie
  • Parallel oproepen inschakelbaar
• Geïntegreerde aansluiting voor etagetoets
• Optische signalering van deuroproep
• Optische bezetindicatie bij bestaande spreekverbinding
• Meeluisterblokkering
  • Automatische gespreksuitschakeling
  • Aansluiting: 3-draadstechniek
  • Elektret-condensatormicrofoon
• Audio- en video-binnenstations zijn binnen één installatie combineerbaar

Overzicht

1 Microfoon
2 Oproeptoon toets/volume
3 Functietoets
4 Luidspreker
5 Spreektoets
6 Deuropenertoets

Indicaties: LED's en hun functies

a Rood Instelling oproeptoon
b Rood Oproeptoon uit/aan
c Blauw Bedrijfsindicatie
d Rood Instelling functietoets Oproep omleiding /
e Rood deuropenerautomaat geactiveerd of interne oproep verzonden
f Rood Memo-signalering
g Groen Spreken-, bezet-, deuroproepindicatie
h Rood Deuropener

Display- en bedieningselementen

	Oproeptoon toets	Volume oproeptoon instellenOproeptoon uitschakelenSpreekvolume instellenActiveren instelling voor oproeptonen
	IndicatieLED (b)	Brandt: oproep uitgeschakeld
	Spreektoets	Gespreksverbinding (synchroonspreken), gesprek beëindigenOpnemen/oproepen spraakmemo
	IndicatieLED groen (g)LED rood (f)	(g) uit: rustmodus(g) brandt spreekmodus(g) knippert bij binnenkomende deuroproep(g) knippert snel bezetindicatie (spreekkanaal bezet)(f) knippert: spraakmemofunctie, nieuw bericht
	Functietoets	Activeren van de ingestelde functieActiveren instelling voor de functietoetsen
	IndicatieLED (e)	(e) brandt oproep omleiding ofdeuropenerautomaat is geactiveerd(e) knippert: interne oproep gezonden
	Deuropenertoets	Deuropener (en licht, wanneer de lichtschakelfunctie is geactiveerd)
	IndicatieLED (h)	LED brandt: ca. 3 s lang bij bedienen van de deuropener
...	LED blauw	Bedrijfsindicatie
	IndicatieLED (c)	Bedrijfsgereed

Montage en installatie

Schakelvoorbeeld

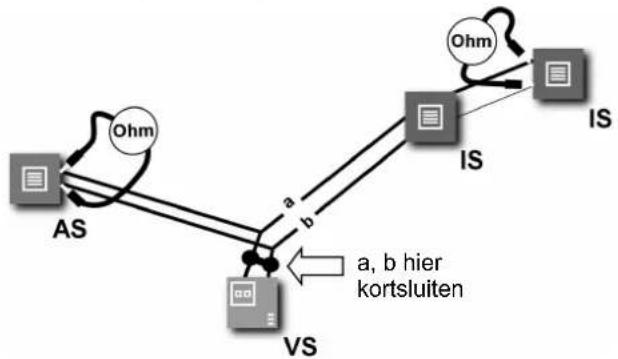

A.u.b. rekening houden met kabellengten en lusweerstanden.

Binnenstation

Binnenstation

Buitenstation

Voedings- en controle- module

• Montage in inbouwdoos conform DIN 49 073. Draagring niet stucen, behangen of verven.
• Aansluiting: zie schakelvoorbeeld.

Montage Inbouwmodule

(achteraanzicht)

1 draagring, 2 doosschroeven, 3 afdekraam, 4 aansluitklem, 5 elektronicamodule, 6 kunststof schroeven, 7 toetsen

Kabels aansluiten

Kabeltype: telecomkabel J-Y (St) Y met paarsgewijs getwiste aders. De standaard diameter is 0,6 mm of 0,8 mm.

• Verwijder de opsteekbare aansluitklem (4).
• Sluit de kabels aan op de steekklem conform het opschrift (A B E P) op de achterzijde van het apparaat.

Monteren

• Bij de montage in slechts één inbouwdoos moeten de kunststof schroeven (6) in de wand worden verzonken, bijv. met een gat ø 6 x10 mm. U kunt de draagring gebruiken als sjabloon als sjabloon.
• Bevestig de draagring (1) met de beide meegeleverde doosschroeven (2) op de inbouwdoos.
• Plaats het afdekraam (3) op de inbouwunit (5) en steek de aansluitklem (4) weer in de daarvoor bestemde opening.
• Druk de inbouwmodule met afdekraam in de draagring tot deze vastklikt.
• Bevestig de inbouwunit (5) met de beide meegeleverde kunststof schroeven (6) op de draagring (1). De kunststof schroeven slechts licht aandraaien.
• Klik de toetsen (7) vast volgens de afbeelding in het overzicht op pag. 5.

Inbedrijfname

• Installeer de apparaten van de installatie.
• Controleer de a-, b- en P-ader op kortsluiting
• Schakel de netvoedingsspanning in.

De volgende functies staan zonder verdere programmering ter beschikking

• Spreekverbinding van binnenstation met buitenstations
• Deuropener
• Licht schakelen

- Zie voor het programmeren van de installatie de handleiding van het buitenstation.

Apparaatinstellingen

Opslaan van de instellingen

Het binnenstation is voorzien van een EEPROM. Na uitval van de voedingsspanning blijven opgeslagen in de EEPROM: gekozen oproeptoon, volume oproeptoon/uitschakeling oproeptoon, interne oproepbestemming, activeren oproep omleiding, de deuropenerautomaat, functies besturingsfunctie of licht schakelen, opgenomen berichten.

Voorinstellingen af fabriek

Spreektijd begrenst op ca. 1 min.
Time-out instelmodus ca. 8 s
Knipperen van de groene LED, bij "spreekkanaal bezet" bij indrukken van de spreektoets	3 x
Interne bedrijfsgereedheid ca. 30 s

Legenda

	Bevestigingstoon
	Oproeptoon
	LED knippert langzaam: 0,5 s AAN / 0,5 s UIT
	LED knippert snel: 0,125 s AAN / 0,125 s UIT
	LED brandt
	LED flitst: 0,5 s AAN / 1,5 s UIT
	LED uit
[H00Z]	Toets (midden) kort indrukken
	Kort indrukken op drukpunt van de toets
	Toets indrukken, tot ...
	Toets loslaten
	Weergave luidspreker binnenstation

Functietoets instellen

Aan de functietoets kan een functie worden toegewezen.

Bovendien kan een extra functie worden ingesteld:

• Deuropenerautomaat met extra functie automatische etagedeuropener of
  • Automatisch synchroonspreken na interne oproep

Interne oproep instellen

		VoorbereidingDCM-installatie staat in de rustmodusIS 1 IS 2Op het doel-binnenstation (IS2):Spreektoets kort indrukken.
		Activeren instelmodus op binnenstation (IS1)• Functietoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).• LED knippert snel.Loslaten
		LED knippert snel.• Functietoets ONDER kort indrukken.Een bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.
		Op het doel-binnenstation (IS2):Wanneer de groene LED brandtSpreektoets kort indrukken.Groene LED gaat uitNa 60 s gaat het doelbinnenstation (IS2) automatischin de rustmodus.

Door indrukken van de functietoets (IS1) kan nu het doelbinnenstation (IS2) worden opgeroepen.

Oproep omleiding instellen

		VoorbereidingDCM-installatie staat in de rustmodusOp het doel-binnenstation (IS2):Spreektoets kort indrukken.
		Activeren instelmodus op binnenstation (IS1)• Functietoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).• LED knippert snel.Loslaten
		LED knippert snel.• Functietoets LINKS kort indrukken• Een bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.
		Op het doel-binnenstation (IS2):Wanneer de groene LED brandtSpreektoets kort indrukken.Groene LED gaat uitNa 60 s gaat het doelbinnenstation (IS2) automatischin de rustmodus.

Door indrukken van de functietoets (IS1) kan nu de doorschakeling van een oproep aan het doelbinnenstation (IS2) worden geactiveerd/gedeactiveerd.

Deuropenerautomaat instellen

		Activeren instelmodusHet apparaat staat in de rustmodus.Functietoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).LED knippert snel.Loslaten
		LED knippert snel.Functietoets BOVEN kort indrukken.Een bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.

Door indrukken van de functietoets kan nu de deuropenerautomaat worden geactiveerd/gedeactiveerd.

Stuurfunctie 8 instellen

		Activeren instelmodusHet apparaat staat in de rustmodus.Functietoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).LED knippert snel.Loslaten
	[IMAGE]	LED knippert snel.Functietoets RECHTS kort indrukken.Een bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.

Door indrukken van de functietoets kan nu een stuurfunctie 8 worden gezonden.

Licht schakelen instellen

Door de fabrieksinstelling te laden wordt de functietoets teruggezet naar de functie "licht schakelen".

Fabrieksinstelling laden

	[e2y8]	Opgelet, alle uitgevoerde instellingen en programmeringen worden teruggezet!Oproeptoon toets en functietoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).LED brandt ca. 3 sen gaat daarna uit.Het apparaat gaat terug naar de rustmodus.Loslaten.De functietoets is weer bezet met de functie licht schakelen.

Door indrukken van de functietoets kan nu het licht worden geschakeld.

Instellen van de functietoets met het serviceapparaat

Een instelling moet eenmalig met het commando *95#Ser.-Nr.# worden geïnitieerd.

IS (228515) is aan een beltoets van het buitenstation toegekend. IS (228520) moet parallel aan de IS (228515) worden toegekend.

Daarmee reageert IS (228520) op alle oproepen op IS (228515).

*99 # 228520 # 228515 #

Opmerking:

opheffen van de paralleltoewijzing aan serienummer met ParSNr 0.

* 99 # 228520 # 0 #

Ser.nr. = het serienummer van het nieuw te configureren binnenstation

DoelSnr = het serienummer van het doelbinnenstation van de oproep omleiding

IntSNr. = het serienummer van het binnenstation, die opgeroepen moet worden

ParSNr. = het serienummer voor het apparaat, aan welke het nieuwe binnenstation moet worden toegekend

Extra functies instellen

Een van beide functies kan extra worden ingesteld.

Automatisch synchroonspreken na interne oproep

Bij een binnenkomende interne oproep wordt automatisch de vrijspreekfunctie geactiveerd. Vanaf het oproepende binnenstation kan worden gesproken, zonder dat op het opgeroepen binnenstation het gesprek wordt aangenomen.

(Deze functie wordt op het ontvangende binnenstation ingesteld.)

		Activeren instelmodusHet apparaat staat in de rustmodus.Houdt de functietoets langer dan 12 s ingedrukt.Na ca. 8 s klinkt een bevestigingstoon,LED knippert snel.Na nogmaals 4 s klinkt een tweede bevestigingstoon,de LED van de oproeptoon toets flitst.Loslaten.
		Functietoets RECHTS kort indrukken.Een bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.

Etagedeuropener-functie stuurfunctie 11

Wanneer op de functietoets de functie deuropenerautomaat (bijv. voordeur in artsenpraktijk) is geprogrammeerd, dan kan door het indrukken van de etagetoets een binnendeur (bijv. toegangsdeur van de praktijk) worden geopend.

Bij geactiveerde deuropenerautomaat wordt via de stuurfunctie 11 een extra deuropenerrelais aangesproken.

		Activeren instelmodusHet apparaat staat in de rustmodus.Houdt de functietoets langer dan 12 s ingedrukt.Na ca. 8 s klinkt een bevestigingstoon,LED knippert snel.Na nogmaals 4 s klinkt een tweede bevestigingstoon,de LED van de oproeptoon toets flitst.Loslaten.
		Functietoets LINKS kort indrukkenEen bevestigingstoon klinkt.LED brandt ca. 3 sen gaat daarna uit.

Door indrukken van de functietoets kan nu de automatische deur- en etagedeuropener samen worden geactiveerd/gedeactiveerd.

Extra functies terugzetten

Door de fabrieksinstelling te laden worden de extra functies teruggezet.

Opgelet, alle uitgevoerde instellingen en programmeringen worden teruggezet!

Instellingen

Legenda

	Bevestigingstoon
	Oproeptoon
	LED knippert langzaam: 0,5 s AAN / 0,5 s UIT
	LED knippert snel: 0,125 s AAN / 0,125 s UIT
	LED brandt
	LED flitst: 0,5 s AAN / 1,5 s UIT
	LED uit
[846K]	Toets (midden) kort indrukken
	Kort indrukken op drukpunt van de toets
	Toets indrukken, tot ...
	Toets loslaten
	Weergave luidspreker binnenstation
	Stem, bericht spreken

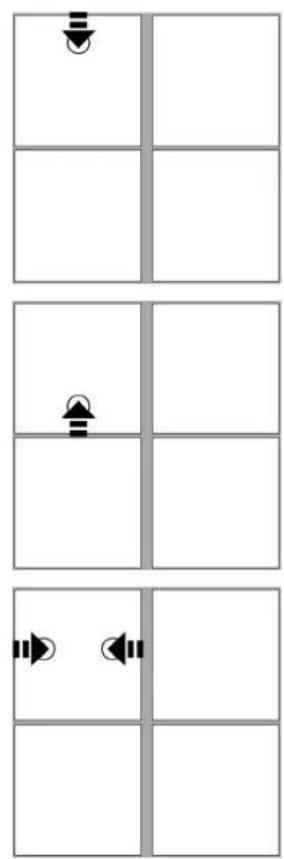

Spreekvolume instellen

Het apparaat moet zich in de spreekmodus bevinden.

Het spreekvolume is instelbaar in 8 niveaus:

Spreekvolume luider

• Oproeptoon toets BOVEN kort indrukken (ca. 1 s).
• Het spreekvolume wordt verhoogd.

Spreekvolume minder luid

- Oproeptoon toets ONDER kort indrukken (ca. 1 s).

- Het spreekvolume wordt verlaagd.

Herhaal deze procedure net zo vaak tot het gewenste volume is bereikt.

Middenwaarde instellen (= fabrieksinstelling)

- Oproeptoon toets LINKS of RECHTS kort indrukken.

Volume van de spraakrecorder instellen

	))))	Start de weergave van een bericht (zie Spraakmemofunctie: bericht opnemen, afluisteren en wissen, pag. 33)Het spreekvolume is instelbaar in 8 niveaus:Spreekvolume luiderOproeptoon toets BOVEN kort indrukken (ca. 1 s).Het spreekvolume wordt verhoogd.
	))))	Spreekvolume minder luidOproeptoon toets ONDER kort indrukken (ca. 1 s).Het spreekvolume wordt verlaagd.
	))))	Herhaal deze procedure net zo vaak tot het gewenste volume is bereikt.Middenwaarde instellen (= fabrieksinstelling)Oproeptoon toets LINKS of RECHTS kort indrukken.

Volume oproeptoon instellen

		Het apparaat staat in de rustmodus.Het oproeptoonvolume voor alle oproeptonen is instelbaar in 8 niveaus:Volume oproeptoon luiderOproeptoon toets BOVEN kort indrukken (ca. 1 s).De ingestelde oproeptoon klinkt.Het volume is nu een niveau luider ingesteld.
		Volume oproeptoon minder luidOproeptoon toets ONDER kort indrukken (ca. 1 s).De ingestelde oproeptoon klinkt.Het volume is nu een niveau minder luid ingesteld.Herhaal deze procedure net zo vaak tot het gewenste volume is bereikt.

Volume oproeptoon luider

• Oproeptoon toets BOVEN kort indrukken (ca. 1 s).
• De ingestelde oproeptoon klinkt.
• Het volume is nu een niveau luider ingesteld.

Volume oproeptoon minder luid

• Oproeptoon toets ONDER kort indrukken (ca. 1 s).
• De ingestelde oproeptoon klinkt.
• Het volume is nu een niveau minder luid ingesteld.

Oproeptoon uit/aan

Het apparaat staat in de rustmodus.

Oproeptoon uit

- Oproeptoon toets LINKS of RECHTS kort indrukken.

De LED brandt, de oproeptoon is uitgeschakeld.

Oproeptoon aan

• Oproeptoon toets LINKS of RECHTS kort indrukken.
• De LED gaat uit, de oproeptoon is weer ingeschakeld.

Keuze oproeptoon

In een DCM-installatie kunnen meerdere buitenstations worden aangesloten, bijv. bij gebouwen met meerdere ingangen. Op het binnenstation kan men aan de buitenstations verschillende deuroproeptonen toekennen. Alleen aan het eerste buitenstation kan een unieke hoofdoproeptoon worden toegekend. Voor alle andere buitenstations wordt een tweede oproeptoon toegekend, die voor alle andere buitenstations gelijk is.

Hoofd-deuroproeptoon 1 (AS = 0)

		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Oproeptoon toets BOVEN kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als hoofddeuroproeptoon 1.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit

Hoofd-deuroproeptoon 2 (AS > 0)

		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Oproeptoon toets ONDER kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als hoofddeuroproeptoon 2.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit

Interne oproeptoon

		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Oproeptoon toets LINKS kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als interne oproeptoon.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit

Etageoproeptoon

		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Oproeptoon toets RECHTS kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als etageoproeptoon.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit

Einde van de instelmodus

Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit.

Oproeptoonkeuze sub-deuroproeptonen

Opmerking:

Het programmeren van de beltoets van een buitenstation met sub-deuroproep is alleen mogelijk met het serviceapparaat (zie daarvoor de productinformatie serviceapparaat TK-SERVICE, Programmeren en wissen van beltoetsen)

Activeren instelmodus

Het apparaat staat in de rustmodus.Houdt de oproeptoon toets langer dan 12 s ingedrukt.Na ca. 8 s klinkt een bevestigingstoon, LED knippert snel ...Na nogmaals 4 s klinkt een tweede bevestigingstoon, de LED flitst.Loslaten.Het apparaat is gereed voor de hierna beschreven keuze:

Keuze sub-deuroproeptoon 1 (serienr. + 1)

De LED flitst.• Oproeptoon toets BOVEN kort indrukken.• De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als sub-deuroproeptoon 1.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.

Keuze sub-deuroproeptoon 2 (serienr. + 2)

De LED flitst.• Oproeptoon toets ONDER kort indrukken.• De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als sub-deuroproeptoon 2.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.

Keuze sub-deuroproeptoon 3 (serienr. + 3)

De LED flitst.Oproeptoon toets LINKS kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als sub-deuroproeptoon 3.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.

Keuze sub-deuroproeptoon 4 (serienr. + 4)

De LED flitst.Oproeptoon toets RECHTS kort indrukken.De volgende oproeptoon klinkt.Deze oproeptoon is gekozen als sub-deuroproeptoon 4.Procedure net zo vaak herhalen, tot de gewenste oproeptoon is geselecteerd.

Beëindigen van de instelmodus
Het apparaat keert na 8 s automatisch terug naar de rustmodus. De LED gaat uit.

Bediening

Spreekverbinding maken, deur openen, licht schakelen

Spreekverbinding na binnenkomende oproep (deurbel of interne oproep)

		Een oproep wordt gesignaleerd:Een ingestelde oproeptoon klinkt en de groene LED van de spreektoets knippert.
		Druk kort op de spreektoets, om het gesprek aan te nemen (max. 1 s).De groene LED brandt.Synchroonspreken: duplex-spreekverbinding, de toets hoeft niet meer te worden ingedrukt.
		De spreekverbinding wordt beëindigd:door kort indrukken van de spreektoets,na afloop van de ingestelde spreektijd van het buitenstationdoor indrukken van de deuropenertoets.

Spreekverbinding zonder oproep aan de deur

Deze functie kan met het serviceapparaat via de positie "Spreken alleen bij deurgereedheid" worden uitgeschakeld.Druk kort op de spreektoets, om synchroonspreken met de deur te activeren (max. 1 s).De LED brandt.De spreekverbinding is opgebouwd.

Spreken beëindigen

		Druk kort op de spreektoets (max. 1 s), om de spreekverbinding te beëindigen.Of: de spreekverbinding wordt automatisch na afloop van de ingestelde spreektijd van het buitenstation of door bedienen van de deuropenertoets beëindigd.De spreekverbinding is beëindigd, de groene LED gaat uit.
Deur openen
	[w28C]	Druk kort op de deuropenertoets, om de deur te openen.Wanneer lichtschakelfunctie* is geactiveerd:Maak een spreekverbinding.Druk kort op de deuropenertoets, om de deur te openen.
Licht schakelen
		Druk kort op de functietoets (wanneer de toets is bezet met de fabrieksinstelling licht schakelen).ofWanneer lichtschakelfunctie* is geactiveerd: druk kort op de deuropenertoets, wanneer er geen spreekverbinding is, de LED gaat daarbij niet branden.

* = zie "begrippen" op blz. 35

Instellingen van de functietoets

Druk kort op de functietoets (max. 1 s). Afhankelijk van de instelling reageert het apparaat met verschillende akoestische of optische signalen.

	Beep	[IMAGE]
Licht inschakelen - -
Interne oproep	√	Knippert
Oproep omleiding aan -		√
Oproep omleiding uit - -
Deuropenerautomaat aan	-	√
Deuropenerautomaat uit - -

Functie etagedeuropener

Wanneer op de functietoets de functie deuropenerautomaat (bijv. voordeur in artsenpraktijk) is geprogrammeerd, dan kan door het indrukken van de etagetoets een binnendeur (bijv. toegangsdeur van de praktijk) worden geopend. Door indrukken van de functietoets kunnen nu de automatische deur- en etagedeuropener samen worden geactiveerd/gedeactiveerd.

Automatisch synchroonspreken na interne oproep

Bij een binnenkomende interne oproep wordt automatisch de vrijspreekfunctie geactiveerd. Vanaf het oproepende binnenstation kan worden gesproken, zonder dat het gesprek hoeft te worden aangenomen op het ontvangende binnenstation. (De functie wordt op het ontvangende binnenstation ingesteld.)

Eigen oproeptoon opnemen, wissen en afluisteren

Via de microfoon van het binnenstation wordt de opname gemaakt. De max. opnametijd is ca. 3 s. Na de opname moet deze toon nog als oproeptoon worden geactiveerd (zie keuze oproeptoon op pag. 21).

Eigen oproeptoon opnemen

	Beep	Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
	Beep	De LED BOVEN de oproeptoon toets knippert snel.Opmerking:Houdt de spreektoets ingedrukt, tot u uw oproeptoon heeft opgenomen.Druk op de spreektoets:De eerste bevestigingstoon klinkt, ...het snelle knipperen van de LED van de spreektoets verandert,...met de tweede bevestigingstoon begint de opname van de eigen oproeptoon.De LED brandt gedurende de opnameSpeel uw eigen oproeptoon met normaal volume af voor de microfoon.De opname wordt door loslaten van de spreektoets beëindigd of stopt automatisch na 3 s.
	Beep
	Beep
	Beep
	Beep

Einde van de instelmodus

Het apparaat keert automatisch terug naar de rustmodus. De LED gaat uit.

Eigen oproeptoon afluisteren
		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Spreektoets indrukken,tot een bevestigingstoon klinkt (na ca. 4 s)Loslaten.De opgenomen oproeptoon wordt weergegeven.
Eigen oproeptoon wissen
		Activeren instelmodusHet apparaat staat in de rustmodus.Oproeptoon toets indrukken,tot een bevestigingstoon klinkt (na ca. 8 s).De LED knippert snel.Loslaten.
		De LED BOVEN de oproeptoon toets knippert snel.Druk op de spreektoets:De eerste bevestigingstoon klinkt, ...
	[STT3]	... het snelle knipperen gaat over op de LED van de spreektoets,toets direct loslaten.De eigen oproeptoon is gewist.

Spraakmemofunctie: bericht opnemen, afluisteren en wissen

Via de microfoon van het binnenstation wordt de opname gemaakt. De max. opnametijd is ca. 30 s. Na de opname wordt het gesproken bericht optisch gesignaleerd. Het bericht kan worden afgeluisterd.

Er kan altijd slechts één bericht worden opgenomen. Wanneer al een bericht in het binnenstation is opgeslagen, dan wordt deze bij een nieuwe opname overschreven.

Bericht opnemen

Houdt de spreektoets ingedrukt, tot u uw bericht heeft opgenomen.

- Druk op de spreektoets:

De eerste bevestigingstoon klinkt, ...

... de LED BOVEN de spreektoets knippert

... met de tweede bevestigingstoon begint de opname van het bericht. De LED brandt gedurende de opname

Spreek uw bericht in met normaal volume voor de microfoon.

- Laat de spreektoets los, wanneer u uw bericht heeft ingesproken.

Het bericht kan maximaal 30 s lang zijn. Wanneer de LED begint te knipperen, is de maximale lengte bereikt en wordt de opname automatisch gestopt.

- LED knippert: Indicatie, dat er een nieuw bericht is opgeslagen en nog niet is afgeluisterd.

Bericht afluisteren

LED knippert:Indicatie, dat er een nieuw bericht is opgeslagen en nog niet is afgeluisterd.Spreektoets net zolang indrukken,tot een bevestigingstoon klinkt (na ca. 4 s).LoslatenHet bericht wordt weergegeven.Na het afluisteren gaat de LED uit.Het laatste bericht kan opnieuw worden opgeroepen.

Bericht wissen

			Druk net zolang op de spreektoets tot...
			... een bevestigingstoon klinkt en
			...bij het snel knipperen van de LED toets direct loslaten.
			LED BOVEN de spreektoets gaat uit. Het berichtt is gewist

Begrippen

AS-adres Elk buitenstation heeft een eigen stationsadres AS.
	Hierdoor is een oproeponderscheid bij meerdere buitenstations mogelijk.Selectief spreken met het oproepende station en ook een selectieve deuropening, bijv. hoofdentree en zij- of achteringang is mogelijk.
Standby bedrijf Een oproep is geplaatst, de oproeptoon klinkt. Aanvullend wordt de oproep optisch getoond, de LED op de spreektoets knippert. Met een toetsbediening kan een gesprek naar het oproepende buiten- of binnenstation opgebouwd worden.
Synchroonspreken (duplex)	Gelijkijdige spraakoverdracht in beide richtingen.
Hoofd-deuroproep Bij een druk op de beltoets wordt een deuroproep op het toegewezen binnenstation geplaatst. Een beltoets kan bij max. twee binnenstations (paralleloproep) een hoofd-deuroproep plaatsen.
Interne oproep Een binnenstation kan via de functietoets een toegewezen binnenstation aanroepen en een interne spreekverbinding tot stand brengen.
LichtautomatiekProgrammering op het buitenstation	Lichtsterkteafhankelijk de verlichting inschakelen bij aanbellen. De lichtwaarde is instelbaar.
Licht inschakelen Met niet geprogrammeerde beltoetsen of de F-toets op binnenstations kan handmatig de verlichting worden ingeschakeld.In de fabrieksstand is de F-toets van het binnenstation aan deze functie toegewezen.
LichtschakelfunctieDe instelling wordt op de voedings- en controle-module uitgevoerd.	Optie voor dubbelfunctie van de deuropenertoets op binnenstations. Bij geactiveerde lichtschakelfunctie wordt alleen bij een actieve spreekverbinding een deuropener aangestuurd. Zonder spreekverbinding wordt de verlichting geschakeld. De F-toets op de binnenstations is dan beschikbaar voor een andere functie.
Paralleloproep Een tweede binnenstation aan een reeds geprogrammeerde beltoets koppelen.
ParalleltoewijzingVoor het programmeren is het serviceapparaat nodig	Er kunnen meerdere binnenstations op dezelfde beltoets en dezelfde etagetoets reageren. Verdere stations reageren op alle oproepen op dezelfde wijze als het eerste binnenstation.
Programmeermodus	Bedrijfsstand van het apparaat, waarin de toewijzing van beltoetsen aan de binnenstations mogelijk is.
Bevestigingstoon Akostische terugmelding
Rustmodus	Het apparaat wacht op een deuroproep of bediening van de bewoner.
Oproep omleiding	Een binnenkomende deuroproep wordt bij actieve oproep omleiding naar een ander binnenstation doorgeschakeld. Deze functie is met de functietoets op het binnenstation in- en uitschakelbaar. De bij de functietoets behorende LED toont de actuele stand (aan = oproep omleiding actief, uit = normaalbedrijf).
Spreekmodus Door bediening van de spreektoets wordt de spreekverbinding tot stand gebracht. De LED van de spreektoets brandt.Kan de spreekmodus niet tot stand worden gebracht (bezet) dan knippert de LED.Na afloop van de spreektijd, bediening van de deuropener of opnieuw bedienen van de spreektoets schakelt het apparaat terug naar de rustmodus.
Spreken alleen bij actieve deurgereedheidVoor het programmeren is het serviceapparaat nodig	Een spreekverbinding van het binnenstation naar het buitenstation kan alleen na een voorafgaande deuroproep vanaf het buitenstation tot stand worden gebracht.
Spreektijd De tijd waarbij de spreekverbinding na een oproepbevestiging actief blijft. Daarna wordt de verbinding automatisch verbroken. Instelbaar.
Stuurfunctie Stuurcommando voor aansturen van een TCS:BUS-relais
Sub-deuroproepVoor het programmeren is het serviceapparaat nodig	Met de sub-deuroproep is het mogelijk tot 4 extra beltoetsen aan een binnenstation toe te wijzen. Elke beltoets krijgt zo een eigen oproeptoon toegewezen. Een eigen oproeptoon voor elk gezinslid wordt zo mogelijk.
Deuropenerautomaat	Bij bedienen van de beltoets wordt de deuropener automatisch geactiveerd.Deze functie is met de functietoets op het binnenstation in- en uitschakelbaar. De bij de functietoets behorende LED toont de actuele stand (aan = deuropenerautomaat actief, uit = normaal bedrijf).
Deuropenertijd Tijd van de activering van de deuropener, instelbaar.
SpraakmemofunctieOpslaan en afspelen van een gesproken bericht van max. 30 s lang.

Algemeen betreffende kabelinstallatie in DCM-audio-installaties

De kabelinstallatie wordt bepaald door de bouwkundige omstandigheden en is alleen voor wat betreft de lengte begrensd.

• Bij de keuze van de kabellengte aanhouden: de lusweersand mag max. 20 Ω zijn (tabel)
• Voor het aanhouden van de max. toegestane lusweerstand kan de aderdiameter worden verdubbeld, d.w.z. voor één ader worden twee geleiders gebruikt (afbeelding). De aders moeten worden getwist.
• Bij gebruik van afgeschermde kabel: afscherming onderling verbinden en bij voeding eenzijdig op massa (b-ader) aansluiten.
  • Lijn- of stervormige bedrading

Tabel: lusweerstanden

Kabellengte in m	Kabeldiameter
	0,6 mm 0,8 mm
Lusweerstand in Ω
10 1,22 0,69
20 2,45 1,38
30 3,67 2,07
40 4,90 2,76
50 6,12 3,44
60 7,35 4,13
70 8,57 4,82
80 9,80 5,51
90 11,02 6,20
100 12,24 6,89
150 18,37 10,33
200 24,49 13,78
250 17,22
300 20,66

Lusweerstand principe Lusweerstand meting

Regel:

geen TCS:BUS-apparaat mag verder dan 20 Ohm van de voedings- en controle-module verwijderd liggen.

Regel:

230 V / 50 Hz van de VS uitschakelen.

a-b kortsluiting op VS aanbrengen.

Alle andere apparaten storen de meting niet en kunnen aangesloten blijven.

20 Ohm:

160 m kabellengte AS-VS (IS-VS) bij 0,6 mm diameter

300 m kabellengte AS-VS (IS-VS) bij 0,8 mm diameter

AS. buitenstation

IS: binnenstation

VS: voedings- en controle-module

Technische gegevens

Voedingsspanning: +24 V DC ± 8 % (voedings- en controle-module)

24 V (a-b) / 26 V (P-b) in rust

Ingangsstroom 3-draads: I(a) = 0,1 mA, I(P) = 6,5 mA in rust

Max.

ingangsstroom: I(Pmax) = 32,5 mA

Veiligheidsklasse: III

Toegestane omgevingstemperatuur: 0 °C ... 40 °C

Bedrijfsvochtigheid: 0 ... 93 % R.V., geen condensvorming

Montagehoogte: aanbeveling 1,50 m

Reiniging

Voorkom dat water het apparaat binnendringt!

Gebruik geen scherpe en krassende reinigingsmiddelen!

Gebruik een droge of iets vochtige doek om het apparaat schoon te maken.

Gebruik een mild huishoudelijk reinigingsmiddel om sterkere vervuilingen te verwijderen.

Garantie

Wij bieden garantie in het kader van de wettelijke bepalingen.

Verzendt het apparaat s.v.p. vrij van porto met een beschrijving van de fout aan onze centrale klantenservice:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

44532 Lünen

Service-Line: 0 23 55 . 80 65 51

Telefax: 0 23 55.80 61 89

E-mail: [e-mail]

Techniek (DCM)

Service-Line: 0 23 55 . 80 65 52

Telefax: 0 23 55 . 80 62 55

E-mail: [e-mail]

JUNG

De CC-markering is een vrijhandelsteken, dat uitsluitend aan de autoriteiten is gericht en geen verzekering van eigenschappen inhoudt.

Technische wijzigingen voorbehouden.

DE_PLUS_PI_TKISxx14_1v2.doc

08/2009

0024099500
