Producttype	Bewakingscamera (buitenstation)
Merk	JUNG
Model	TK AS AL 114 A WW
Afmetingen (1-4 voudig)	106,5 × 152,5 × 24,4 mm
Afmetingen (2-8 voudig)	106,5 × 240,5 × 24,4 mm
Voedingsspanning	24 V DC (via voedings- en controle-eenheid)
Audio	Duplex (met Comfort binnenstation) of halfduplex (met Standaard binnenstation)
Geluidskwaliteit	Actieve ruisonderdrukking (Noise- en Line-Echo-Cancellation), AEC
Volume	Instelbaar
Beltoetsen	Modulair 1-4 voudig of 2-8 voudig
Naamplaatverlichting	LED, homogeen, stroombesparend, helderheid instelbaar
Diefstalbeveiliging	Geïntegreerd
Behuizing	Massief aluminium, weerbestendig
Aansluiting	3-draads techniek
Maximale lusweerstand	20 Ω (afhankelijk van kabeldiameter)
Programmering	Zonder woningtoegang mogelijk, met programmeervergrendeling
Lichtschakelfunctie	Ja, via beltoets of deuropenertoets
Lichtautomaat	Helderheidsafhankelijk, drempel instelbaar
Storingsanalyse	Via LED-knipperpatronen en akoestische signalen
Reiniging	Droge of licht vochtige doek, mild huishoudelijk reinigingsmiddel
Garantie	Volgens wettelijke bepalingen
Serviceadres	ALBRECHT JUNG GMBH & CO. KG, Kupferstr. 17-19, 44532 Lünen

Veelgestelde vragen - TK AS AL 114 A WW JUNG

Hoe programmeer ik een beltoets?

Zet het buitenstation in programmeermodus (kort indrukken, LED knippert). Druk op de spreektoets van het gewenste binnenstation of etagetoets. Na bevestigingstoon is de beltoets geprogrammeerd. Herhaal voor alle toetsen en sluit af met een korte druk.

Wat moet ik doen als de naamplaatverlichting knippert?

Knipperen kan wijzen op programmeermodus (0,5 s aan/uit) of parametermodus (0,125 s aan/uit). Bij snel knipperen is de parametermodus actief (DIP-schakelaar 8 ON). Bij langzaam knipperen is de programmeermodus actief.

Hoe stel ik de toetsenlayout in?

Zet DIP-schakelaar 8 op OFF. Stel DIP-schakelaars 1-7 in volgens de gewenste toetsenconfiguratie (1-, 2- of 4-voudige toetsen). Zet daarna schakelaar 8 terug op ON om te activeren. Wis daarna alle beltoetsen en programmeer ze opnieuw.

Hoe kan ik het volume aanpassen?

Het volume van microfoon/luidspreker en bevestigingstonen kan worden ingesteld via DIP-schakelaars of met het Inbedrijfname tool. Voor DIP: kies parameter (schakelaars 1-3), stel waarde in (4-6), activeer parametermodus (8 ON), druk op beltoets, zet 8 OFF.

Wat is de maximale kabellengte?

Maximale lusweerstand is 20 Ω. Bij kabeldiameter 0,6 mm is dat ca. 160 m, bij 0,8 mm ca. 300 m. Gebruik getwiste aders en houd minimaal 10 cm afstand tot krachtstroomkabels.

Hoe reinig ik het apparaat?

Gebruik een droge of licht vochtige doek. Bij hardnekkig vuur een mild huishoudelijk reinigingsmiddel. Gebruik geen scherpe of krassende middelen. Voorkom dat water in het apparaat dringt.

Wat betekent de storingsmodus?

De naamplaatverlichting flitst (0,175 s aan/ 0,825 s uit) en er klinkt een eenmalige storingstoon. Oorzaken: EEPROM ontbreekt, a- en P-ader verwisseld, a-ader niet aangesloten, of toets klemt. Druk op een beltoets om de storingstoon opnieuw te horen.

Hoe schakel ik de programmeervergrendeling uit?

De programmeervergrendeling kan alleen worden opgeheven met het Inbedrijfname tool. Als u een ProgBlokk-toon hoort tijdens programmeren, is de vergrendeling actief. Neem contact op met een elektrotechnicus.

Kan ik het apparaat combineren met videostations?

Ja, audio- en videostations zijn binnen één installatie combineerbaar. Het buitenstation werkt samen met zowel audio- als video-binnenstations via de TCS:BUS.

Waar kan ik de naamplaatfolie bestellen?

Gebruik het JUNG beletteringstool op www.jung-label.de. Kies het model TK AS AL 114 A WW, ontwerp uw tekst en druk af op speciale folie (JUNG art.nr. TK 60 FO). Alleen deze folie garandeert een correcte pasvorm.

GEBRUIKSAANWIJZING TK AS AL 114 A WW JUNG

Veiligheidsinstructies ....3

Correct gebruik 4

Toepassing....4

Functiebeschrijving....4

Overzicht....5

Montage en installatie....6

Aansluitvoorbeelden....6

Aansluitschema....7

Aansluitmogelijkheid voor een deuropener-relais....7

Montage 8

Inbedrijfname 10

Legenda akoestische en optische signalen, druk op een toets 10

Toetsen-layout instellen....11

Beltoetsprogrammering....13

Basisprincipe....13

Programmeren van een beltoets 13

Programmeren van een tweede binnenstation op een beltoets (paralleloproep) ......15

Wissen van de programmering 16

Parameter 17

Instelbare parameters 17

AS-adres instellen en blokkeren....17

Programmeervergrendeling instellen en opheffen....17

Lichtschakelfunctie....17

Lichtautomaat....17

Licht schakelen....17

Naamplaatverlichting....17

Parameter instellen met DIP-schakelaar 18

Beletteren van de naamplaat 20

Storingen herkennen, weergeven en opvragen 20

Storingen herkennen en weergeven....20

Begrippen 21

Algemeen betreffende kabelinstallatie in DCM-audio-installaties 22

Veiligheidsinstructies

! Montage, installatie en inbedrijfname mogen alleen door een elektrotechnicus worden uitgevoerd!

Houdt de veiligheidsvoorschriften conform DIN VDE 0100 aan voor werkzaamheden aan installaties met netvoeding 230 V-wisselspanning.

Bij de installatie van TCS:BUS-installaties moeten de algemene veiligheidsbepalingen voor radiozendapparatuur conform VDE 0800 worden aangehouden:

• gescheiden installatie van krachtstroom- en zwakstroomkabels,
• minimale afstand van 10 cm bij gemeenschappelijke kabelinstallatie,
• toepassing van scheidingschotten tussen kracht- en zwakstroomkabels in gemeenschappelijk gebruikte kabelkanalen,
• gebruik van standaard telecommunicateikabels, bijv. J-Y (St) Y met 0,8 mm diameter,
• aanwezige kabels (modernisering) met afwijkende doorsnedes kunnen rekening houdend met de lusweerstand worden gebruikt.

Door geschikte bliksembeveiligingsmaatregelen moet worden gewaarborgd, dat op de TCS:BUS-aders a en b telkens een spanning van 32 V DC niet wordt overschreden.

Correct gebruik

Toepassing

• Aanbellen bij deuren
• Synchroonspreken in hoogwaardige kwaliteit (duplex)
• Licht schakelen

Functiebeschrijving

• Duplex-bedrijf in combinatie met Comfort binnenstation
• Halfduplex-bedrijf in combinatie met Standaard binnenstation
• Hoogwaardige audiokwaliteit met actieve ruisonderdrukking (Noise- en Line-Echo-Cancellation)
• AEC (Acoustic Echo Cancellation), elektronische methode voor akoestische echoreductie
• Automatisch kalibreren op de omgevingscondities en invloeden op het net
• Hoogwaardig geluid en grote luidsprekerdynamiek
  • Volume instelbaar
• Beltoetsen modulair 1-4 voudig resp. 2-8 voudig
• Akoestische terugmelding bij aanbellen (bevestigingstoon)
• Akoestische bezetindicatie bij bestaande spreekverbinding
  • Automatische gespreksafschakeling
• Homogene tekstveldverlichting met duurzame en stroombesparende LED's
• Storingsanalyse via verschillende knipperfuncties van de LED-naamplaatverlichting
• Storingsindicatie door akoestische terugmelding bij indrukken van een beltoets
• Weerbestendige luidspreker
  • Massieve, robuuste aluminium behuizing
• Geïntegreerde diefstalbeveiliging
• Beltoets in basisinstelling bezet met licht schakelen
• Licht schakelen bij het aanbellen afhankelijk van de helderheid (lichtautomaat)
  • Helderheidsdrempel instelbaar
• Programmering zonder woningtoegang mogelijk.
  • Aansluiting: 3-draads techniek
  • Elektret-condensatormicrofoon
• Audio- en video-stations zijn binnen één installatie combineerbaar
• Professionele naamplaatbelettering met het JUNG beletteringstool www.jung-beschriftungsservice.de

Overzicht

Afgebeeld: TK AS AL 114 A, zonder naamplaat

Montage en installatie

Aansluitvoorbeelden

2-draadsbedrijf audio

A.u.b. rekening houden met kabellengten en lusweerstanden.

Binnenstation

Binnenstation

Buitenstation

Voedings- en controle-eenheid

Deuropener en verlichting

3-draadsbedrijf audio

A.u.b. rekening houden met kabellengten en lusweerstanden.

Binnenstation

Binnenstation

Buitenstation

Voedings- en controle-eenheid

Deuropener en verlichting

Aansluitschema

Aansluitmogelijkheid voor een deuropener-relais

Gebruik het deuropener-relais TK TR 24 EB.

Potentiaalvrij relaiscontact: Max. AC 24 V, 2 A van externe voedingsspanning

• Voer de aders door de kabelinvoeropening.
- Bevestig het apparaat met daarvoor geschikte schroeven (zie Overzicht).
- Stel de DCM-toetsen in conform de configuratie. Let op de mechanische codering van de toetsen. Klik de toetsen met lichte druk vast.

Let erop, dat de kabels aan de achterzijde van het apparaat niet ingeklemd raken.

Trek eerst de bovenste schroef aan, daarna de onderste schroef.

Kabels aansluiten

• Trek de opsteekbare aansluitklem naar onderen toe af.
• Sluit de aders op de aansluitklem aan (steekbare schroefklem) conform het klemaansluitschema.
• Plaats de aansluitklem weer.
• De kabel in de ruimte onder de aansluitklem leggen. Uitstekende aders hinderen de montage van de naamplaat.

Voer de volgende stappen uit voordat het apparaat wordt gesloten.

• Inbedrijfname
• Toetsen-layout
• Programming
• Parameters instellen
• Beletteren van de naamplaat

Naamplaat

- Schuif de beschreven folie (2) in de naamplaat (1).

1 Naamplaat
2 Beschreven folie
3 Afdichting

- Sluit de opening met de afdichting (3).

Let erop dat de afdichting correct is geplaatst.

Apparaat sluiten

Sluiten van het apparaat

• Plaats de naamplaat (TOP = boven) boven in het huis en klap het naar beneden.
• Klik de naamplaat hoorbaar vast.

Apparaat openenSchuif het openingsgereedschap in de sleuf onder de naamplaat tot deze borgt.Trek het openingsgereedschap met de naamplaat uit het apparaat.
Openingsgereedschap

Inbedrijfname

• Installeer de apparaten van de installatie.
• Controleer de a-, b- en P-ader op kortsluiting
  • Schakel de netvoedingsspanning in.

De volgende functies staan zonder verdere programmering ter beschikking

• Spreekverbinding van binnenstation met buitenstations
• Deuropener
• Licht schakelen

Legenda akoestische en optische signalen, druk op een toets

	Positieve bevestigingstoon			Naamplaatverlichting aan
	Negatieve bevestigingstoon (toets al geprogrammeerd)
	Oproeptoon (uit programmeerbevestiging)
	Prog.2-toon (programmeren van het 2e serienummer begint)			Naamplaatverlichting knippertProgrammeermodus0,5 s aan / 0,5 s uit
	NoProg-toon (programmering wordt gewist, wanneer toets nu wordt losgelaten)
	ProgBlokk-toon			Naamplaatverlichting knippert snel:Parametermodus0,125 s aan / 0,125 s uit
	Bezettoon
	Toets kort indrukken (ca. 1 s) en loslaten			Naamplaatverlichting flitst:Storingsmodus0,175 s aan / 0,825 s uit
	Toets indrukken, tot ...
	Toets loslaten

Toetsen-layout instellen

De toetsenlayout wordt via DIP-schakelaars geconfigureerd.

Voor het instellen van de toetsenlayout moet de DIP-schakelaar 8 op OFF staan.

Wanneer de toetsenlayout voor 1- en 2-voudige toetsen niet wordt ingesteld, ontstaan storingen bij de bediening.

Bij verandering van de toetsenlayout meoten alle beltoetsen zijn gewist. Alle beltoetsen zijn bezet met de functie licht schakelen.

Afdekking DIP-schakelaar

• Open eventueel het apparaat
• Verwijder de afdekking van de DIP-schakelaar.

1-voudige toets Toets bezet 4 steekplaatsen Bedekt 3 tussenruimten

2-voudige toets Toets bezet 2 steekplaatsen Bedekt 1 tussenruimte

4-voudige toets Toets bezet 1 steekplaats Bedekt geen tussenruimte

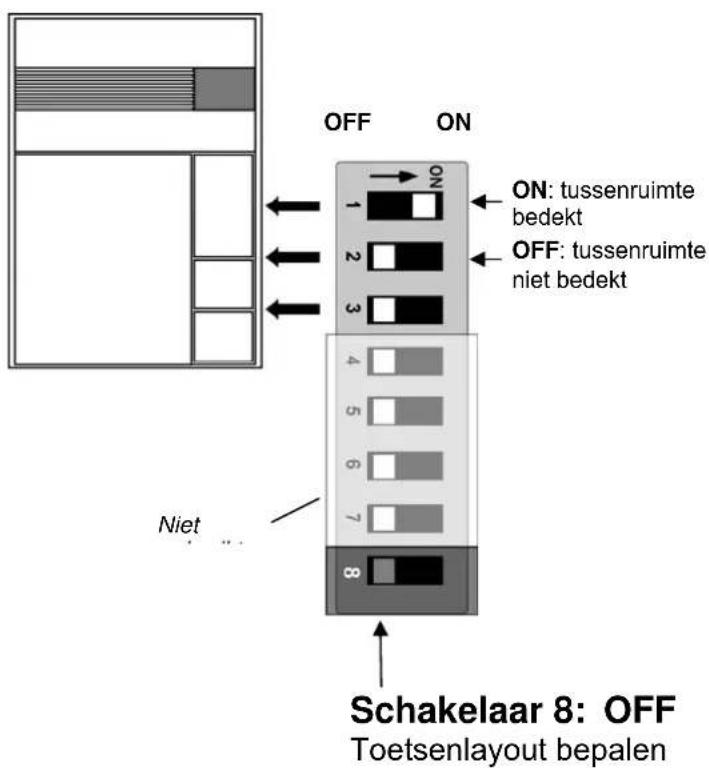

Toetsenlayout: DIP-schakelaar instellen

leedere DIP-schakelaar staat voor een van de drie resp. zeven tussenruimten tussen twee steekplaatsen.

Wanneer een toets een tussenruimte bedekt, dan moet de schakelaar op ON worden gezet.

Bij een complete uitrusting met 4-voudige toetsen moeten alle DIP-schakelaars op OFF staan.

Toetsenlayout activeren

• Om de nieuwe toetsenlayout te activeren moeten de toetsen als beltoets worden geprogrammeerd (toekennen van een binnenstation).
• Wanneer een 2-voudige of 1-voudige toets als lichttoets moet worden gebruikt, dan moet deze toets eerst als beltoets worden geprogrammeerd en daarna worden gewist.

Toets instellen

- Stel de DCM-toetsen in conform de configuratie. Let op de mechanische codering van de toetsen. Klik de toetsen met lichte druk vast.

Beltoetsprogrammering

Basisprincipe

• Alle apparaten op de TCS:BUS hebben een eenduidig serienummer.
• Bij het programmeren van een beltoets wordt het serienummer aan een binnenstation toegekend en in de EEPROM van het buitenstation opgeslagen. Per beltoets kunnen 1 of 2 binnenstations (serienummers) worden toegekend en opgeroepen.
• Wanneer aan een beltoets geen serienummer is toegekend (uitleveringstoestand/gewist), dan kan door indrukken van de toets licht worden geschakeld.

Programmeren van een beltoets

Zorg dat de binnenstations op de TCS:BUS zijn aangesloten en dat de netvoeding is ingeschakeld (de LED op het voedings- en controle-eenheid brandt).

!	Voor het programmeren van een beltoets moet eerst de toetsenlayout worden ingesteld.
!	Voordat een al geprogrammeerde beltoets opnieuw kan worden geprogrammeerd, moet de programmering worden gewist.

1	Beginnen
Kort indrukken LED knippert			Buitenstation in programmeermodus: knippert,programmeermodus van de installatie isingeschakeld.
2a	Via spreektoets op het binnenstation
Spreektoets van het binnenstation kort indrukken (spreekverbinding met het buitenstation wordt gemaakt)		Toets	kort	indrukken	... een positieve bevestigingst klinkt op het buiten- en binnenstation 1)

2b Via etagetoets (binnenstation is niet toegankelijk)

•

Toets
kort

indrukken

klinkt op het buitenstation en een oproeptoon op het binnenstation ¹⁾

stappen herhalen, tot alle beltoetsen zijn geprogrammeerd

3 Beëindigen

Kort indrukken

LED brandt

Buitenstation in rustmodus Programmeermodus van de installatie is uitgeschakeld.

1) Wanneer in plaats daarvan een ProgBlokk-toon is te horen, dan is het buitenstation voorzien van een programmeervergrendeling. De programmeervergrendeling kan alleen met het Inbedrijfname tool worden opgeheven.

Programmeren van een tweede binnenstation op een beltoets (paralleloproep)

De paralleloproep roept 2 binnenstations op met de beltoets van het buitenstation. De etagetoets roept alleen het vast bedrade binnenstation op.

Wanneer beltoetsen en etagetoets dezelfde functionaliteit hebben, dan moet de functie paralleltoekenning worden gebruikt. Hierbij reageren meerdere binnenstations zowel op dezelfde beltoets als ook op dezelfde etagetoets. De paralleltoekenning moet met het Inbedrijfname tool worden ingesteld.

Opmerking: herhaald programmeren van een al geprogrammeerde beltoets verandert altijd alleen het tweede serienummer. Wilt u het eerst geprogrammeerde serienummer veranderen, dan moet u de beide serienummers wissen en aansluitend beide serienummers opnieuw programmeren.
1	Beginnen
Kort indrukken LED knippert Buitenstation in programmeermodus: knippert,programmeermodus van de installatie is ingeschakeld.
2a	Via spreektoets op het binnenstation
[6s] Spreektoets van het binnenstation kort indrukken (spreekverbinding met het buitenstation wordt gemaakt) Toets net zolang indrukken, tot een Prog2-toon en een NoProg-toon en ... ... een positieve bevestigingstoon op het buiten- en binnenstation klinken1) Loslaten
2b	Via etagetoets (binnenstation is niet toegankelijk)
stappen herhalen, tot alle beltoetsen zijn geprogrammeerd

3	Beëindigen
Kort indrukken LED brandt				Buitenstation in rustmodusProgrammeermodus van de installatie isuitgeschakeld.

1) Wanneer in plaats daarvan een ProgBlokk-toon is te horen, dan is het buitenstation voorzien van een programmeervergrendeling. De programmeervergrendeling kan alleen met het Inbedrijfname tool worden opgeheven.

Wissen van de programmering

Voordat een al geprogrammeerde beltoets opnieuw kan worden geprogrammeerd, moet de programmering worden gewist.

1	Beginnen
▶ ▶ Kort indrukken LED knippert Buitenstation in programmeermodus: knippert,programmeermodus van de installatie isingeschakeld.
2	Uitvoeren
Indien beltoetsgeprogrammeerd: ▶ Indien beltoets nietgeprogrammeerd:Zolang indrukken, tot na 6 s een wistoon klinkt1) Loslaten
3	Beëindigen
▶ ▶ Kort indrukken LED brandt Buitenstation in rustmodusProgrammeermodus van de installatie isuitgeschakeld.

1) Wanneer in plaats daarvan een ProgBlokk-toon is te horen, dan is het buitenstation voorzien van een programmeervergrendeling. De programmeervergrendeling kan alleen met het Inbedrijfname tool worden opgeheven.

Parameter

Instelbare parameters	Fabrieksvoorinstelling	Instelbaar met DIP-schakelaar	Instelbaar met Inbedrijfname tool
AS-adres	Niet		geblokkeerd
Spreektijd	60		s
Deuropenertijd	3		s
Bevestigingstoon soort Standaard x
Bevestigingstoon volume Gemiddeld x
Volume spreken	Gemiddeld x
Programmeervergrendeling aan/uit	Uit	x
Lichtschakelfunctie via de deuropenertoets van het binnenstation aan/uit	Uit		x
Spreken alleen bij actieve deurgereedheid aan/uit	Uit		x
Buitenlichtafhankelijke schakeldrempel voor de lichtautomaat	Gemiddeld	x

AS-adres instellen en blokkeren

Bij gebruik van meerdere buitenstations moet voor ieder buitenstation een individueel AS-adres (0 - 63)) worden ingesteld. Daardoor wordt een eenduidige toekenning van de buitenstations gerealiseerd.

Programmeervergrendeling instellen en opheffen

Bij een ingestelde programmeervergrendeling kunnen de beltoetsen niet worden geprogrammeerd. De programmavergrendeling moet worden opgeheven voordat opnieuw kan worden geprogrammeerd. Met het opheffen van de programmeervergrendeling worden ook de functies lichtschakelfunctie en spreken bij actieve deurgereedheid opgeheven en worden de bevestigingstonen naar de uitgangsstand teruggezet.

Lichtschakelfunctie

Maakt de dubbele bezetting van de deuropenertoets op de binnenstations mogelijk. Bij geactiveerde lichtschakelfunctie wordt alleen bij een actieve spreekverbinding openen van de deur aangestuurd. Zonder spreekverbinding wordt het licht geschakeld. De functietoets van het binnenstation blijft op die manier vrij voor andere functies.

Lichtautomaat

Licht schakelen bij het aanbellen afhankelijk van de helderheid.

De functie kan worden gedeactiveerd, in 6 niveaus worden aangepast of afhankelijk van de helderheid scchakelen.

Licht schakelen

Met niet geprogrammeerde beltoetsen of de F-toets op binnenstations kan handmatig de verlichting worden ingeschakeld.

Bij uitlevering is de functietoets van het binnenstation met deze functie bezet.

Naamplaatverlichting

Schakelen van de naamplaatverlichting afhankelijk van de helderheid.

Bij uitlevering altijd aan.

Parameter instellen met DIP-schakelaar

1. Parameter kiezen

Schakelaar 1, 2 en 3 zodanig instellen, dat de parameter die moet worden gewijzigd is gekozen (zie Fehler! Ungültiger Eigenverweis auf Textmarke.).

2. Waarde instellen

De schakelaars 4, 5 en 6 moeten overeenkomstig de gewenste waarde worden ingesteld.

3. Parametermodus activeren

Stel de schakelaar 8 in op ON.

Naamplaatverlichting knippert snel (0,125 s aan / 0,125 s uit)

4. Parameter overnemen

Door indrukken van een willekeurige beltoets wordt voor de ingestelde parameter de gewenste waarde opgeslagen. Ter bevestiging klinkt een bevestigingstoon.

5. Deactiveren parametermodus

Zet de schakelaar 8 op OFF.

Naamplaatverlichting: AAN.

Opmerking:

voor overige parameterinstellingen stappen 1 – 5 herhalen. Anders verder met punt 6.

6. Instellen van de oorspronkelijke toetsenlayout

Na het instellen van de parameters de DIP-schakelaar weer conform de toetslayout instellen.

	1 2 3

Tabel DIP-schakelaar parameterinstelling

Lst Totaal volume microfoon / luidspreker

LsQ volume bevestigingstonen

tTö Deuropenertijd voor een aangesloten deuropenerrelais art.nr.: TKTR24EB

tSp Spreektijd tot automatisch uitschakelen van de spreekverbinding

SLi Schakeldrempel voor de lichtautomaat

sNB Drempel naamplaatverlichting

Beletteren van de naamplaat

Gebruik het JUNG beletteringstool voor het beschrijven van de naamplaat van uw buitenstation. U vindt deze op internet onder:

www.jung-label.de.

1. Kies in het veld "Template" het artikelnummer van uw buitenstation, bijv. TK AS AL 114 A WW. Voer uw model uit naar wens.
2. Druk met een laserprinter de naamplaat af op het meegeleverde speciale folie art.nr. TK 60 FO.
3. Plaats de folie in de naamplaat.

Gebruik a.u.b. uitsluitend de meegeleverde folie voor het beletteren van de naamplaten. Jung art.nr.: TK 60 FO.

Storingen herkennen, weergeven en opvragen

• Storingen worden optisch en akoestisch gesignaleerd (eenmalige storingoon en constant flitsen van de LED's)
• Door indrukken van een willekeurige beltoets kan het soort storing worden opgevraagd, de storingstoon wordt opnieuw gegeven.

Storingen herkennen en weergeven

Oorzaken storing	Weergave naamplaatverlichting	Storingst oon	Oplossing
EEPROM ontbreekt			EEPROM plaatsen, netspanning opnieuw inschakelen!
a- en P-ader verwisseld			a- en P-ader verwisselen, na enkele seconden apparaat weer in rustmodus.
a-ader niet aangesloten			a-ader aansluitena- en P-ader verwisselen, na enkele seconden apparaat weer in rustmodus.
Toets klemt (> ca. 20 s ingedrukt)	Buitenstation in foutmodus: flitst		Toets losmaken, na enkele seconden apparaat weer in rustmodus.

Begrippen

AS-adres Elk buitenstation heeft een eigen stationsadres AS. Hierdoor is een oproeponderscheid bij meerdere buitenstations mogelijk. Selectief spreken met het oproepende station en ook een selectieve deuropening, bijv. hoofdentree en zij- of achteringang is mogelijk.
Standby bedrijf Een oproep is geplaatst, de oproeptoon klinkt. Aanvullend wordt de oproep optisch getoond, de LED op de spreektoets knippert. Met een toetsbediening kan een gesprek naar het oproepende buiten- of binnenstation opgebouwd worden.
Synchroonspreken (duplex)	Gelijkijdige spraakoverdracht in beide richtingen.
Hoofd-deuroproep Bij een druk op de beltoets wordt een deuroproep op het toegewezen binnenstation geplaatst. Een beltoets kan bij max. twee binnenstations (paralleloproep) een hoofd-deuroproep plaatsen.
Interne oproep Een binnenstation kan via de functietoets een toegewezen binnenstation aanroepen en een interne spreekverbinding tot stand brengen.
Lichtautomatiek	Helderheidsafhankelijk de verlichting inschakelen bij aanbellen. De lichtwaarde is instelbaar.
Licht inschakelen Met niet geprogrammeerde beltoetsen of de F-toets op binnenstations kan handmatig de verlichting worden ingeschakeld. In de fabrieksstand is de F-toets van het binnenstation aan deze functie toegewezen.
Lichtschakelfunctie	Optie voor dubbelfunctie van de deuropenertoets op binnenstations. Bij geactiveerde lichtschakelfunctie wordt alleen bij een actieve spreekverbinding een deuropener aangestuurd.
Programmeren via de voedings- en controle- eenheid.	Zonder spreekverbinding wordt de verlichting geschakeld. De F- toets op de binnenstations is dan beschikbaar voor een andere functie.
Paralleloproep Een tweede binnenstation aan een reeds geprogrammeerde beltoets koppelen.
Paralleltoewijzing	Er kunnen meerdere binnenstations op dezelfde beltoets en dezelfde etagetoets reageren. Verdere stations reageren op alle oproepen op dezelfde wijze als het eerste binnenstation.
Programmeermodus	Bedrijfsstand van het apparaat, waarin de toewijzing van beltoetsen aan de binnenstations mogelijk is.
Programmeer-vergrendeling	Beschermt de installatie tegen onbevoegde programmering. Bij een ingestelde programmeervergrendeling kunnen de beltoetsen niet worden geprogrammeerd.
Bevestigingstoon Akoestische terugmelding
Rustmodus	Het apparaat wacht op een deuroproep of bediening van de bewoner.
Oproep omleiding	Een binnenkomende deuroproep wordt bij actieve oproep omleiding naar een ander binnenstation doorgeschakeld. Deze functie is met de functietoets op het binnenstation in- en uitschakelbaar. De bij de functietoets behorende LED toont de actuele stand (aan = oproep omleiding actief, uit = normaal bedrijf).
Spreekmodus Door bediening van de spreektoets wordt de spreekverbinding tot stand gebracht. De LED van de spreektoets brandt.Kan de spreekmodus niet tot stand worden gebracht (bezet) dan knippert de LED.Na afloop van de spreektijd, bediening van de deuropener of opnieuw bedienen van de spreektoets schakelt het apparaat terug naar de rustmodus.
Spreken alleen bij actieve deurgereedheid	Een spreekverbinding kan alleen na een voorafgaande deuroproep tot stand worden gebracht.
Spreektijd De tijd waarbij de spreekverbinding na een oproepbevestiging actief blijft. Daarna wordt de verbinding automatisch verbroken. Instelbaar.
Stuurfunctie Stuurcommando voor aansturen van een TCS:BUS-relais
Sub-deuroproepVoor het programmeren is het serviceapparaat nodig	Met de sub-deuroproep is het mogelijk tot 4 extra beltoetsen aan een binnenstation toe te wijzen. Elke beltoets krijgt zo een eigen beltoon toegewezen. Een eigen beltoon voor elk gezinslid wordt zo mogelijk.
Deuropenerautomaat	Bij bedienen van de beltoets wordt de deuropener automatisch geactiveerd. Deze functie is met de functietoets op het binnenstation in- en uitschakelbaar. De bij de functietoets behorende LED toont de actuele stand (aan = deuropenerautomaat actief, uit = normaal bedrijf).
Deuropenertijd Tijd van de activering van de deuropener, instelbaar.
Algemeen over kabelinstallatie in DCM-audio-installaties	Opslaan en oproepen van een gesproken bericht van max. 30 s lang.

Algemeen betreffende kabelinstallatie in DCM-audio-installaties

De kabelinstallatie wordt bepaald door de bouwkundige omstandigheden en is alleen voor wat betreft de lengte begrensd.

• Bij de keuze van de kabellengte aanhouden: de lusweersand mag max. 20 Ω zijn (tabel)
• Voor het aanhouden van de max. toegestane lusweerstand kan de aderdiameter worden verdubbeld, d.w.z. voor één ader worden twee geleiders gebruikt (afbeelding). De aders moeten worden getwist.
• Bij gebruik van afgeschermde kabel: afscherming onderling verbinden en bij voeding eenzijdig op massa (b-ader) aansluiten.
• Lijn- of stervormige bedrading

Tabel: lusweerstanden

Kabellengte in m	Kabeldiameter0,6 mm 0,8 mm
Lusweerstand in Ω
10 1,22 0,69
20 2,45 1,38
30 3,67 2,07
40 4,90 2,76
50 6,12 3,44
60 7,35 4,13
70 8,57 4,82
80 9,80 5,51
90 11,02 6,20
100 12,24 6,89
150 18,37 10,33
200 24,49 13,78
250 17,22
300 20,66

Lusweerstand principe Lusweerstand meting

Regel:

een TCS:BUS-apparaat mag niet verder dan 20 Ohm van de voedings- en besturingseenheid verwijderd liggen.

20 Ohm:

160 m kabellengte AS-VS (IS-VS) bij ∅ 0,6 mm diameter

300 m kabellengte AS-VS (IS-VS) bij ∅ 0,8 mm diameter

Regel:

230 V / 50 Hz van de VS uitschakelen.

a-b kortsluiting op VS aanbrengen.

Alle andere apparaten storen de meting niet en kunnen aangesloten blijven.

AS. buitenstation

IS: binnenstation

VS: voedings- en controle-eenheid

Technische gegevens

Voedingsspanning:

24 V (a-b) / 26 V (P-b) in rust

Afmeting (B x H x D):

1-4 voudig

+24 V DC ± 8 % (voedings- en controle-eenheid)

2-8 voudig

106,5 × 152,5 × 24,4 mm

1-4 voudig

106,5 × 240,5 × 24,4 mm

2-8 voudig

71 x 85 mm

71 x 173 mm

Ingangsstroom

Max. ingangsstroom:

Beschermingsklasse:

Toegestane omgevingstemperatuur:

Bedrijfsvochtigheid:

Montagehoogte:

Voorkom dat water het apparaat binnendringt!

Gebruik geen scherpe en krassende reinigingsmiddelen!

Gebruik een droge of iets vochtige doek om het apparaat schoon te maken.

Gebruik een mild huishoudelijk reinigingsmiddel om sterkere vervuilingen te verwijderen.

Garantie

Wij bieden garantie in het kader van de wettelijke bepalingen.

Verzendt het apparaat s.v.p. vrij van porto met een beschrijving van de fout aan onze centrale klantenservice:

ALBRECHT JUNG GMBH & CO. KG

Service-Center

Kupferstr. 17-19

44532 Lünen

Service-Line: 0 23 55. 80 65 51

Telefax: 0 23 55. 80 61 89

E-mail: [e-mail]

Techniek (DCM)

Service-Line: 0 23 55. 80 65 52

Telefax: 0 23 55. 80 62 55

E-mail: [e-mail]

Vertegenwoordiging voor Nederland:

De €-markering is een vrijhandelsteken, dat uitsluitend aan de autoriteiten is gericht en geen

verzekering van eigenschappen inhoudt.

Technische wijzigingen voorbehouden.

PI_TKASxx

A_Art0030823_1v04_AP.doc

01/2012

0024099700
