CU-E12NKR - Airconditioner PANASONIC - Gratis gebruiksaanwijzing en handleiding

Type product	Split-airconditioner muur
Merk	Panasonic
Model	CU-E12NKR
Koelvermogen	3,5 kW (12000 BTU/uur)
Verwarmingsvermogen	4,2 kW (14400 BTU/uur)
Voeding	230 V ~ 50 Hz
Elektrisch verbruik (koeling)	1,1 kW
Elektrisch verbruik (verwarming)	1,3 kW
Energielabel (koeling)	A+
Energielabel (verwarming)	A+
Koelmiddel	R32
Afmetingen buitenunit (L x H x D)	780 x 542 x 289 mm
Gewicht buitenunit	28 kg
Afmetingen binnenunit (L x H x D)	870 x 290 x 230 mm
Gewicht binnenunit	10 kg
Belangrijkste functies	Koeling, verwarming, ontvochtiging, ventilatie, automatische modus, programmering, luchtfilter
Onderhoud en reiniging	Reinig de filters regelmatig met een stofzuiger of lauwwarm water. Gebruik geen chemicaliën.
Veiligheid	Installatie door een erkende technicus. Koppel de voeding los voordat u ingrijpt.
Reserveonderdelen en repareerbaarheid	Verkrijgbaar bij erkende dealers. Repareerbaarheidsindex online te raadplegen.
Algemene informatie	Gebruiksaanwijzing en handleiding beschikbaar in PDF-formaat. Compatibel met IntesisHome Wi-Fi-module.

Veelgestelde vragen - CU-E12NKR PANASONIC

Hoe installeer ik de IntesisHome Wi-Fi-module op mijn Panasonic airconditioner?

Koppel de airconditioner los, toegang tot de printplaat, localiseer de CN-CNT-connector, sluit de meegeleverde kabel aan tussen de AC-connector en CN-CNT, schroef de antenne vast, sluit de voeding weer aan. Het LED-lampje knippert en wordt dan continu brandend als de verbinding slaagt.

Waar moet ik de IntesisHome-module plaatsen?

Binnen of buiten de AC-unit. Binnen: discrete installatie maar verlies van toegang tot lampje en knop. Buiten: bevestigen met schroeven en dubbelzijdige tape.

Hoe positioneer ik de externe antenne?

Plaats de antenne in verticale positie, rechtstreeks naar uw Wi-Fi-router wijzend. Vermijd metalen oppervlakken en controleer de Wi-Fi-dekking voor de installatie.

Het LED-lampje gaat niet branden na installatie, wat moet ik doen?

Controleer de kabelverbindingen, zorg ervoor dat de CN-CNT-connector correct is aangesloten. Raadpleeg de FAQ op www.intesishome.com/support/faq.

Moet ik de externe temperatuursensor installeren?

Alleen voor MKE- en NKE-units. Voor nieuwere modellen is dit niet nodig. Sluit het aan op de daarvoor bestemde connector en bevestig het nabij de inlaatluchtsensor van de airconditioner.

Kan ik de IntesisHome-module zelf installeren?

Het wordt aanbevolen een erkende technicus in te schakelen. Als u het zelf doet, volg dan strikt de veiligheidsinstructies in de handleiding.

Wat is het bereik van het Wi-Fi-signaal?

Het bereik is afhankelijk van de omgeving. Plaats de antenne dicht bij de router en vermijd metalen obstakels voor de beste prestaties. Raadpleeg de sectie connectiviteitshulp op de website.

Hoe configureer ik de module opnieuw als het Wi-Fi-wachtwoord verandert?

Druk op de knop van de module (indien bereikbaar) om de configuratie te resetten. Anders moet u in de airconditioner komen.

Waar vind ik het volledige technische gegevensblad van de module?

Download deze van www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Verbruikt de IntesisHome-module elektriciteit?

Ja, maar heel weinig. Het wordt rechtstreeks gevoed door de airconditioner via de CN-CNT-connector.

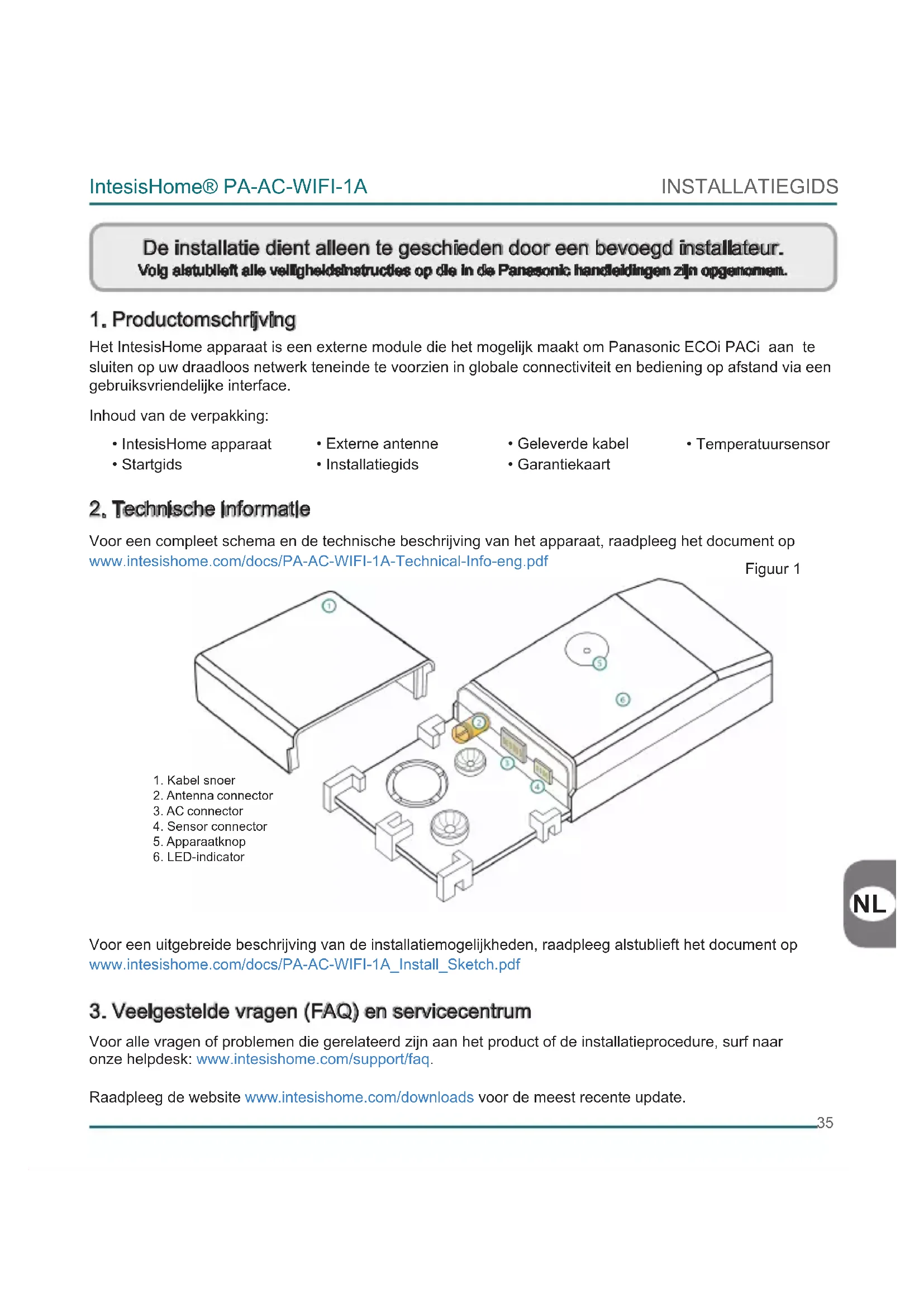

GEBRUIKSAANWIJZING CU-E12NKR PANASONIC

De installatie dient alleen te geschieden door een bevoegd installateur. Volg alstublieft alle veiligheidsinstructies op die in de Panasonic handleidingen zijn opgenomen.

1. Productomschrijving

Het IntesisHome apparaat is een externe module die het mogelijk maakt om Panasonic ECOi PACi aan te sluiten op uw draadloos netwerk teneinde te voorzien in globale connectiviteit en bediening op afstand via een gebruiksvriendelijke interface.

Inhoud van de verpakking:

- IntesisHome apparaat

- Externe antenne

- Geleverde kabel

• Temperatuursensor

- Startgids

• Installatiegids

- Garantiekaart

Voor een compleet schema en de technische beschrijving van het apparaat, raadpleeg het document op www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

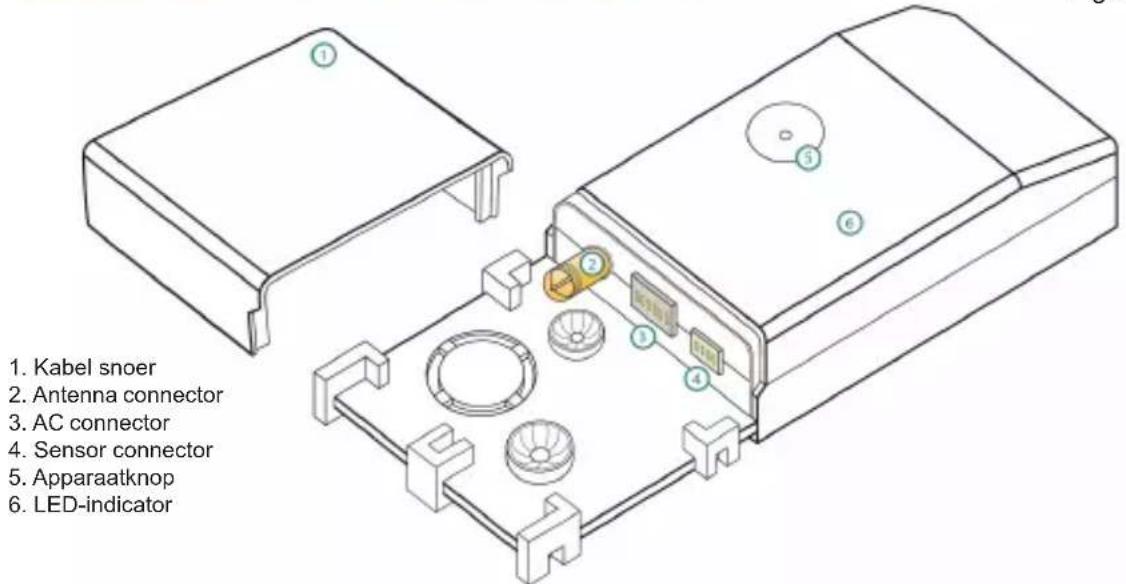

Figuur 1

1. Kabel snoer 2. Antenna connector 3. AC connector 4. Sensor connector 5. Apparaatknop 6. LED-indicator

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Veelgestelde vragen (FAQ) en servicecentrum

Voor alle vragen of problemen die gerelateerd zijn aan het product of de installatieprocedure, surf naar onze helpdesk: www.intesishome.com/support/faq.

Raadpleeg de website www.intesishome.com/downloads voor de meest recente update.

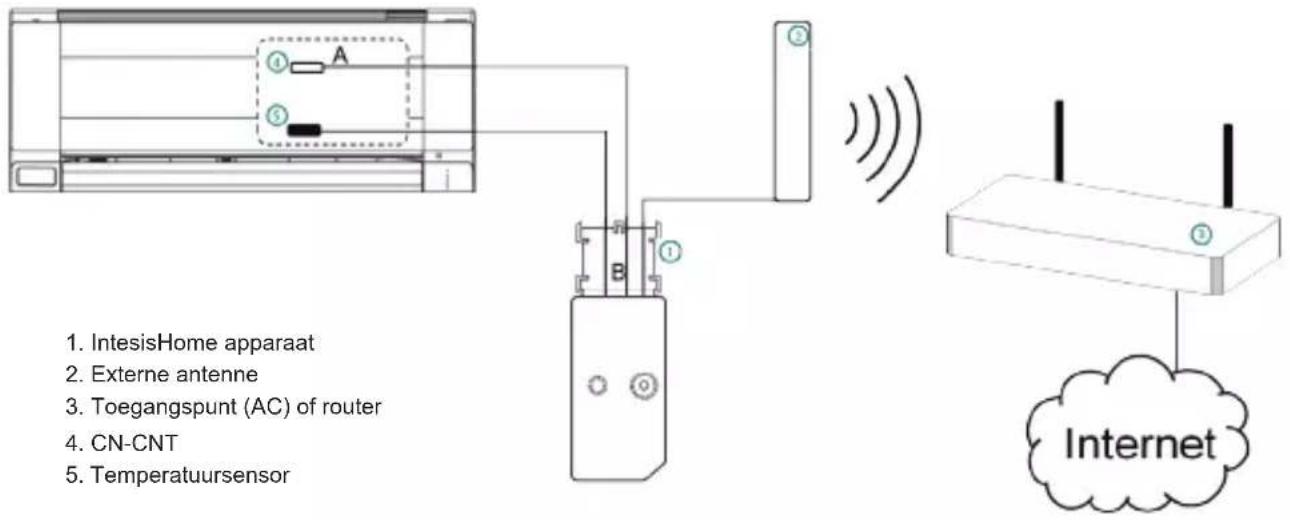

4. Installatieoverzicht

Figuur 2

1. IntesisHome apparaat 2. Externe antenne 3. Toegangspunt (AC) of router 4. CN-CNT 5. Temperatuursensor Internet

5. Verbindingen van het apparaat

1. Ontkoppel de airco-unit van het elektriciteitsnet.

2. Toegang tot de hoofd-printplaat.*

3. Localiseer de socket connector die gemerkt is als CN-CNT.*

4. Zoek een plek voor het IntesisHome apparaat. Raadpleeg sectie 6 voor verdere informatie.

5. Verbind het A-uiteinde (het lange uiteinde) van de meegeleverde kabel met de airco CN-CNT- connector en het B-uiteinde (het korte uiteinde) met de airco-connector van het apparaat.

6. Verbind de externe antenne met de antenne-connector. Vergewis u ervan dat u de antenne-connector naar rechts vastschroeft tot deze niet verder kan.

7. (Indien vereist) Installeer de temperatuursensor. Raadpleeg sectie 8 voor verdere informatie.

8. Plaats de antenne buiten de airco, het liefst in verticale positie en rechtstreeks gericht op de draadloze router of toegangspunt. Raadpleeg sectie 7 voor verdere informatie.

9. Sluit de airco-unit.

10. Sluit de airco op het elektriciteitsnet aan. Als de airconditioning goed aangesloten is, zal het Ledlampje van het IntesisHome apparaat groen knipperen en daarna groen branden.

* Raadpleeg de Panasonic installatie- en onderhoudsgids voor gedetailleerde informatie.

6. Plaatsing van het apparaat

Het IntesisHome apparaat kan zowel binnen als buiten de airco-units worden geïnstalleerd.

Voor een uitgebreide beschrijving van de installatiemogelijkheden, raadpleeg alstublieft het document op www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Figuur 3

Figuur 3

Binnenzijde van de airco-unit Buitenzijde van de airco-unit 1. Externe antenne
2. IntesisHome apparaat

Geïnstalleerde apparaat binnen de alrco-unit of verborgen

De installatie oogt netter als de gebruiker het apparaat niet ziet tijdens de normale werking ervan. Er dient rekening gehouden te worden met de volgende punten als het apparaat binnen de airco-unit wordt geïnstalleerd.

- De LED-indicator en de knop zijn niet toegankelijk voor de gebruiker.

o Het LED-lampje is een indicator van de status van het apparaat zowel tijdens de verbinding als bij een normale werking ervan
o De knop wordt gebruikt om het apparaat te herconfigureren als de configuratie van het toegangspunt gewijzigd is. Als dit gebeurt zal de gebruiker de binnenzijde van de airconditioning moeten bereiken.

- Indien er niet genoeg ruimte is voor de installatie binnen de airco-unit, kunnen de volgende handelingen worden verricht:

o Indien dit te wijten is aan de waterleidingen, wijzig dan de aircozijde waar deze aangesloten zijn om meer ruimte binnen de airco-unit te creëren.
o Anderzijds kan de steunplaat worden verwijderd (figuur 1).

Geïnstalleerde apparaat buiten de airco-unit

Er dient rekening te worden gehouden met de volgende punten als het apparaat buiten de airco-unit wordt geïnstalleerd.

• Het apparaat kan zowel zowel met schroeven als met dubbelzijdige tape worden bevestigd.
• Het kabel snoer heeft verschillende opties om de kabels in de gewenste richting te leiden.

7. Antenne Plaatsing

Het plaatsen van de externe antenne op een goede plaats en positie zal de communicatie tussen het IntesisHome apparaat en uw draadloze router of toegangspunt (AP) verbeteren.

Draai de antenne-connector op de juiste wijze naar rechts tot deze niet verder kan.

Let op: Plaats het apparaat niet bij metalen oppervlakten.

Let op: Controleer zoveel mogelijk hetbevaalikvanholtedraadloze nebreerk op de plek van die installatie. Een goede draadloze verbinding wordt sterk aanbevolem.

Plaats de externe antenne bij voorkeur zo dicht mogelijk bij de bron van het draadloos signal (toegangspunt of router). Vergewis u ervan dat u de antenne in een verticale positie plaatst en direct gericht op uw draadloze router of toegangspunt (AP).

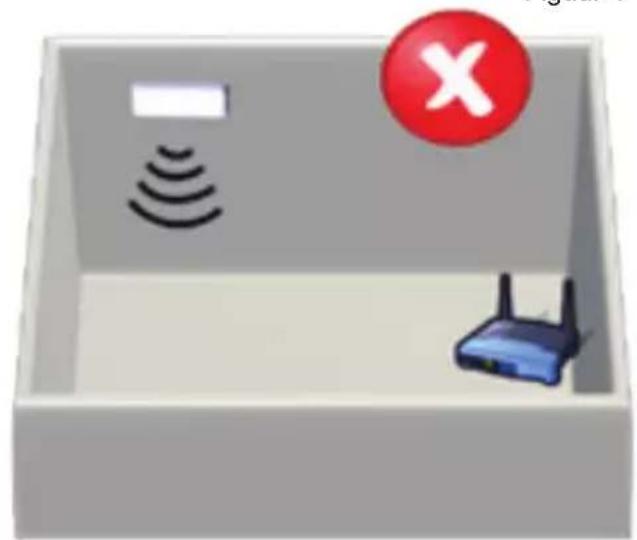

Figuur 4

Antenne in verticale positie en gericht op het draedloze toeganspunt (AC) of router.

Antenne in horizontale positie en niet gericht op het draedloze tosgangspunt (AC) of router.

Mocht u na de installatie bereikproblemen hebben, ga naar de afdeling connectivity-support van onze site op www.intesishome.com/support/faq.

8. Positie van de temperatuursensor

De geleverde temperatuursensor hoeft slechts geïnstalleerd te worden in MKE- and NKE-units. Nieuwere modellen hoeven niet te worden voorzien van een externe temperatuursensor.

Verbind de temperatuursensor met de temperatuursensor connector van het apparaat (figuur 1) en bevestig het andere uiteinde naast de luchtinlaatsensor van de airconditioning.

Zie www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf voor verdere informatie
