CU-E12NKR - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Climatizzatore split a parete
Marca	Panasonic
Modello	CU-E12NKR
Potenza frigorifera	3,5 kW (12000 BTU/h)
Potenza calorifica	4,2 kW (14400 BTU/h)
Alimentazione elettrica	230 V ~ 50 Hz
Consumo elettrico (freddo)	1,1 kW
Consumo elettrico (caldo)	1,3 kW
Classe di efficienza energetica (freddo)	A+
Classe di efficienza energetica (caldo)	A+
Refrigerante	R32
Dimensioni unità esterna (L x A x P)	780 x 542 x 289 mm
Peso unità esterna	28 kg
Dimensioni unità interna (L x A x P)	870 x 290 x 230 mm
Peso unità interna	10 kg
Funzioni principali	Raffreddamento, riscaldamento, deumidificazione, ventilazione, modalità automatica, programmazione, filtro aria
Manutenzione e pulizia	Pulire i filtri regolarmente con un aspirapolvere o acqua tiepida. Non utilizzare prodotti chimici.
Sicurezza	Installazione da parte di un tecnico autorizzato. Scollegare l'alimentazione prima di qualsiasi intervento.
Pezzi di ricambio e riparabilità	Disponibili presso rivenditori autorizzati. Indice di riparabilità consultabile online.
Informazioni generali	Manuale d'uso e istruzioni disponibili in formato PDF. Compatibile con modulo Wi-Fi IntesisHome.

Domande frequenti - CU-E12NKR PANASONIC

Come installare il modulo Wi-Fi IntesisHome sul mio climatizzatore Panasonic?

Spegnere il climatizzatore, accedere al circuito stampato, individuare il connettore CN-CNT, collegare il cavo fornito tra il connettore AC e CN-CNT, avvitare l'antenna, quindi ricollegare l'alimentazione. Il LED lampeggia poi diventa fisso se la connessione riesce.

Dove posizionare il modulo IntesisHome?

All'interno o all'esterno dell'unità AC. All'interno: installazione discreta ma perdita di accesso al LED e pulsante. All'esterno: fissare con viti e adesivo biadesivo.

Come posizionare l'antenna esterna?

Posizionare l'antenna in verticale, puntando direttamente verso il router Wi-Fi. Evitare superfici metalliche e verificare la copertura Wi-Fi prima dell'installazione.

Il LED non si accende dopo l'installazione, cosa fare?

Verificare le connessioni del cavo, assicurarsi che il connettore CN-CNT sia correttamente inserito. Consultare le FAQ su www.intesishome.com/support/faq.

Devo installare il sensore di temperatura esterno?

Solo per le unità MKE e NKE. Per i modelli più recenti non è necessario. Collegarlo al connettore previsto e fissarlo vicino al sensore dell'aria di ingresso del climatizzatore.

Posso installare io stesso il modulo IntesisHome?

Si consiglia di rivolgersi a un tecnico autorizzato. Se lo fai da solo, segui scrupolosamente le istruzioni di sicurezza fornite nel manuale.

Qual è la portata del segnale Wi-Fi?

La portata dipende dall'ambiente. Per ottenere prestazioni migliori, posizionare l'antenna vicino al router ed evitare ostacoli metallici. Consultare la sezione assistenza connettività sul sito.

Come riconfigurare il modulo se la password Wi-Fi cambia?

Premere il pulsante del modulo (se accessibile) per ripristinare la configurazione. Altrimenti, sarà necessario accedere all'interno del climatizzatore.

Dove trovare la scheda tecnica completa del modulo?

Scaricarla da www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Il modulo IntesisHome consuma elettricità?

Sì, ma molto poco. È alimentato direttamente dal climatizzatore tramite il connettore CN-CNT.

MANUALE UTENTE CU-E12NKR PANASONIC

L'installazione può essere effettuata solo da tecnici autorizzati. Seguire le istruzioni di sicurezza indicata nei manuali Panasonic.

1. Descrizione del prodotto

Il dispositivo IntesisHome è un modulo esterno in grado di connettere unità Panasonic ECOi e PACi alla tua rete Wi-Fi consentendo così un collegamento globale e applicazioni di controllo a distanza attraverso un'interfaccia intuitiva e di facile utilizzo.

Contenuto dell'imballaggio:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

2. Informazione tecnica

Per ottenere una descrizione tecnica completa del dispositivo, vedere il documento nel sito www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

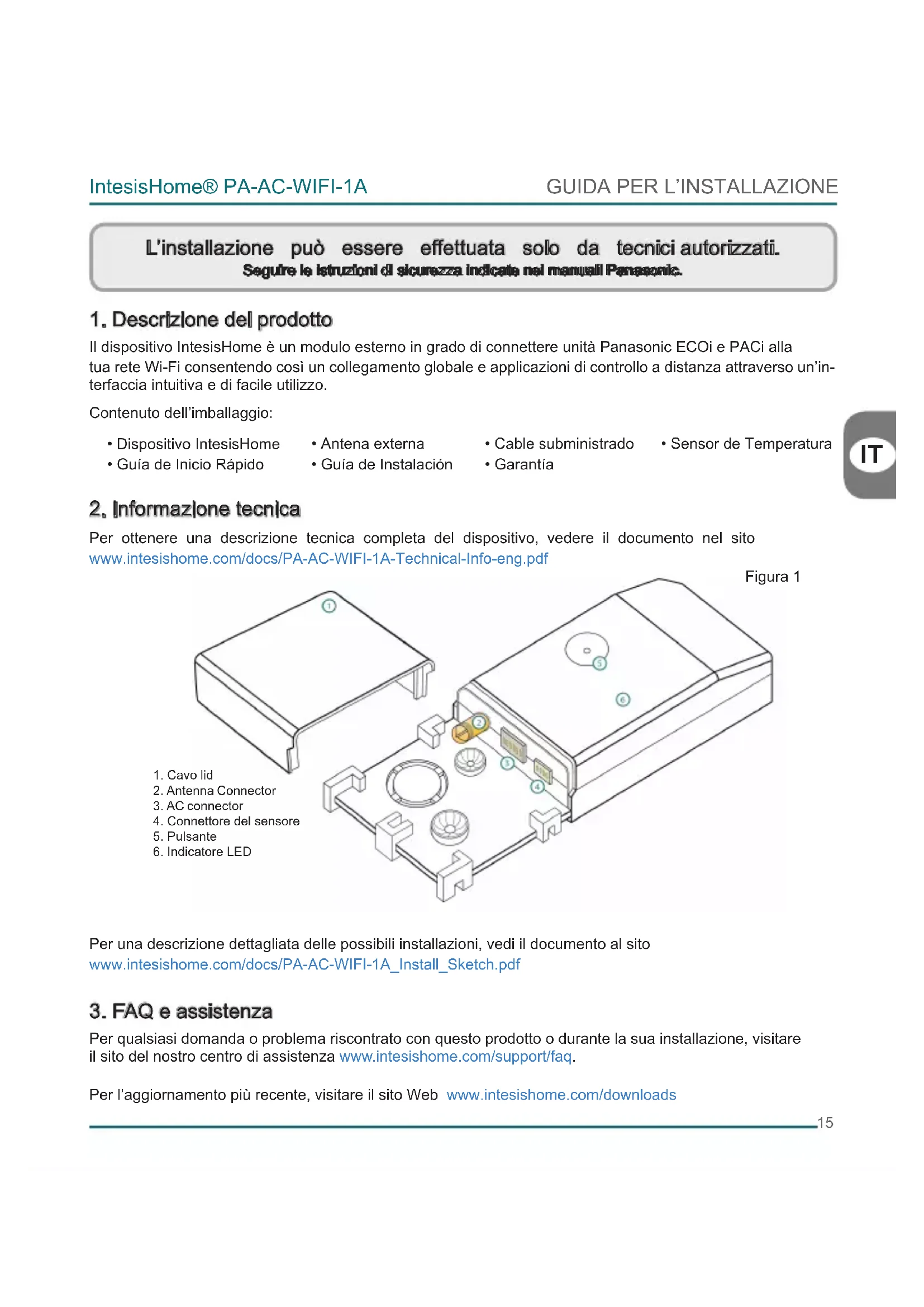

Figura 1

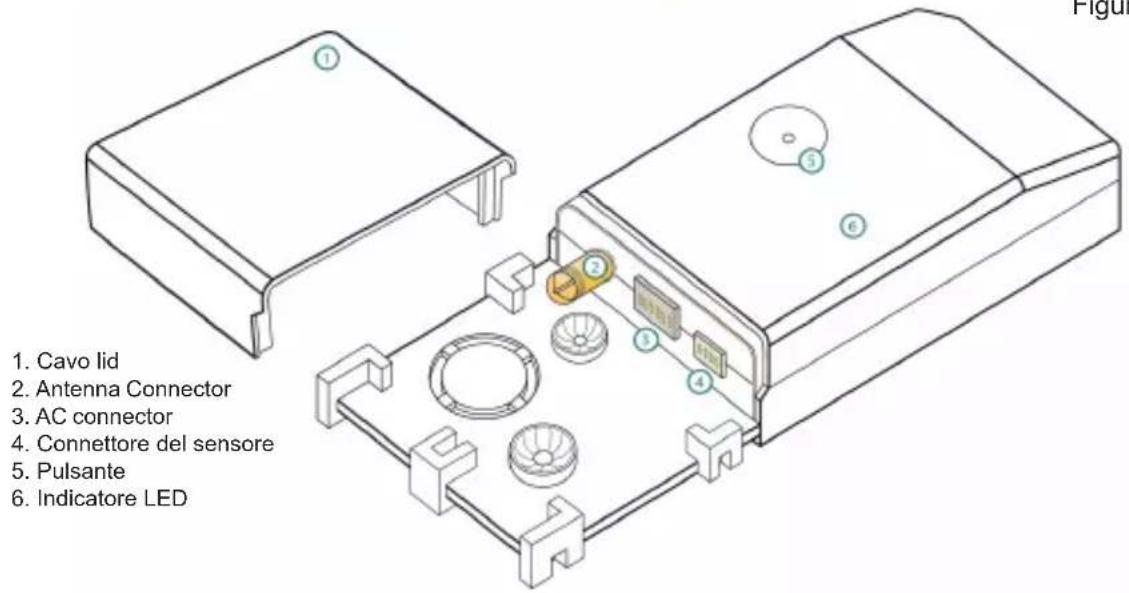

1. Cavo lid 2. Antenna Connector 3. AC connector 4. Connettore del sensore 5. Pulsante 6. Indicatore LED

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ e assistenza

Per qualsiasi domanda o problema riscontrato con questo prodotto o durante la sua installazione, visitare il sito del nostro centro di assistenza www.intesishome.com/support/faq.

Per l'aggiornamento più recente, visitare il sito Web www.intesishome.com/downloads

4. Schema di installazione

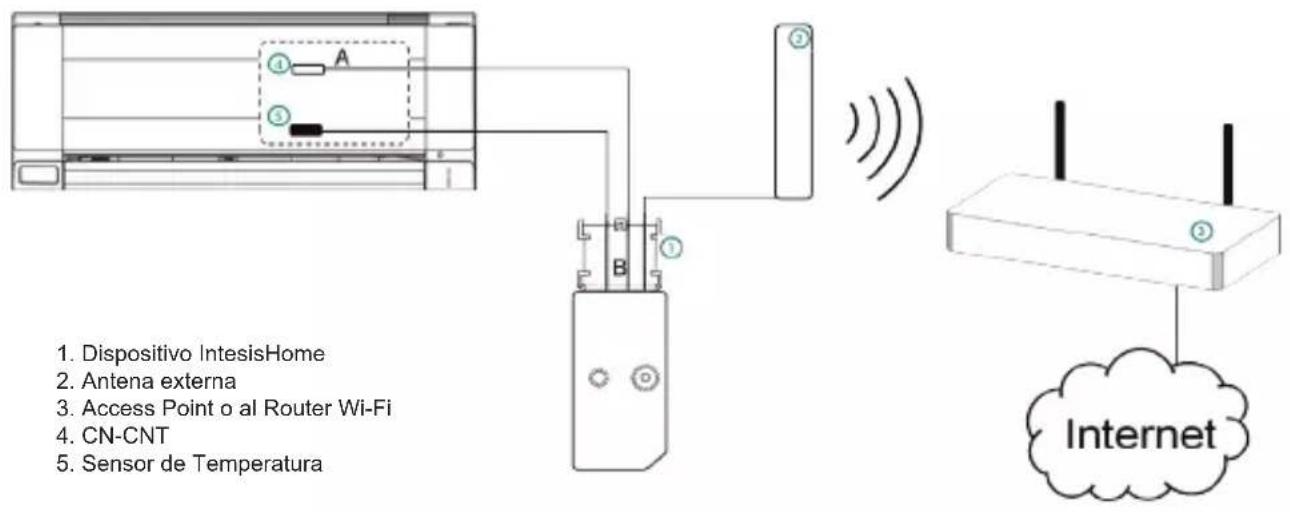

Figura 2

1. Dispositivo IntesisHome 2. Antena externa 3. Access Point o al Router Wi-Fi 4. CN-CNT 5. Sensor de Temperatura

5. Connessione del dispositivo

1. Staccare la presa di corrente del condizionatore d'aria (AC).

2. Accedere alla scheda principale del circuito stampato.*

3. Individuare la presa del connettore contrassegnata CN-CNT.*

4. Selezionare una posizione per il dispositivo Intesis Home. Per ulteriori informazioni vedi la sezione 6.

5. Collegare l'estremità A (quella lunga) del cavo in dotazione al connettore CN-CNT del condizionatore d'aria e l'estremità B (quella corta) al connettore del dispositivo AC..

6. Collegare l'antenna esterna al connettore dell'antenna. Accertarsi di avvitare il connettore dell'antenna in senso orario fino all'arresto.

7. (Se necessario) installare il sensore di temperatura. Per ulteriori informazioni vedi la sezione 8.

8. Collocare l'antenna esterna del condizionatore, preferibilmente in posizione verticale e puntata direttamente verso il Router Wi-Fi o l'Access Point (AP). Per maggiori informazioni vedi la sezione 7.

9. Chiudere il condizionatore d'aria.

10. Collegare il condizionatore d'aria alla corrente elettrica. Se la connessione è avvenuta correttamente, il LED del dispositivo Intesis Home inizia a lampeggiare con luce verde, quindi passerà a luce verde fissa.

* Per informazioni dettagliate vedi il manuale o il servizio di installazione Panasonic.

6. Posizione del dispositivo

Il dispositivo Intesis Home può essere installato all'interno o all'esterno del condizionatore d'aria.

Per una descrizione dettagliata delle possibili installazioni, vedi il documento al sito www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

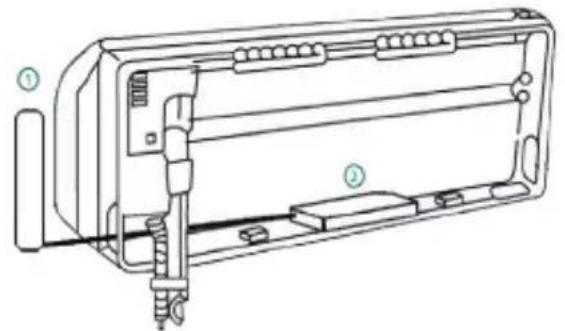

All'interno del condizionatore All'esterno del condizionatore
1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Installato all'interno del condizionatore d'aria o nascosto

Permette un'installazione più ordinata in quanto l'utente non può vedere il dispositivo durante il funzionamento normale. Se il dispositivo viene installato all'interno del condizionatore bisogna tenere presente quanto segue:

• L'indicazione LED ed il pulsante non saranno accessibili all'utente.

o II LED è un indicatore dello stato del dispositivo durante la connessione e nel funzionamento normale
o Il pulsante serve per riparametrare il dispositivo se si modifica la configurazione dell'Access Point (AP). In questo caso l'utente dovrà accedere all'interno del condizionatore d'aria.

- Se all'interno del condizionatore non c'è sufficiente spazio per l'installazione, si possono eseguire le seguenti operazioni:

o Se la causa sono i tubi dell'acqua, collegarli ad un altro lato del condizionatore per ottenere un maggiore spazio all'interno.
o Altrimenti, è possibile rimuovere la superficie di supporto (Figura 1).

Dispositivo Installato all'esterno del condizionatore d'aria

Se il dispositivo viene installato all'esterno del bisogna tenere presente quanto segue:

• Il dispositivo può essere fissato sia con viti sia con nastro bi-adesivo.
• Il coperchio del cavo prevede diverse opzioni per orientare i cavi nella direzione desiderata.

7. Posizionamento dell'Antenna

Posizionare l'antenna esterna in un luogo ed in una posizione corretta, migliorerà la comunicazione tra il dispositivo IntesisHome e la rete Wi-Fi router o access point (AP).

Ricordarsi di avvitare correttamente il connettore dell'antenna in senso orario fino all'arresto.

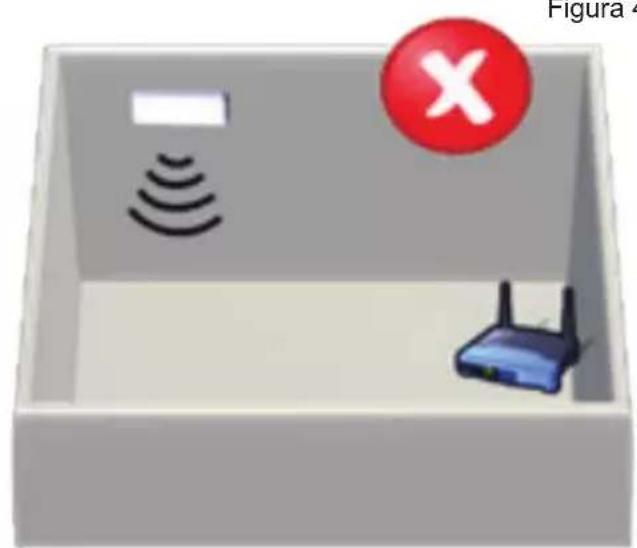

Importante: Non collocare il dis- positivo accanto a superfidi me- talliche

Importante: Quando possibile, provere a controllare la copertura WI-FI del luogo di installazioni. Si raccommanda vivamente un alto livello di copertura WI-FI.

Fissare l'antenna esterna preferibilmente il più vicino possibile dalla sorgente di segnale Wi-Fi (punto di accesso o Router). Assicurarsi di posizionare l'antenna in posizione verticale e che punti direttamente al vostro Router Wi-Fi o Access Point (AP).

Antenna in posizioni verticale e che punti all' Access Point o al Router WI-FI

Artemna in posizioni orizzontale e che non punti all'Access Point o al Router Wi-Fi

Se si verificano problemi di copertura dopo l'installazione, si prega di visitare la sezione di supporto di connettività nel nostro sito all'indirizzo www.intesishome.com/support/faq.

8. Posizione del sensore di temperatura

Nelle unità MKE e NKE deve essere installato solo il sensore di temperatura fornito. I modelli più recenti non richiedono un sensore di temperatura esterno.

Collegare il sensore di temperatura al connettore del sensore di temperatura del dispositivo (Figura 1) e fissare l'altra estremità vicino al sensore di aspirazione del condizionatore d'aria.

Vedere www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf per ulteriori informazioni.
