CU-E12NKR - Acondicionador de aire PANASONIC - Manual de uso y guía de instrucciones gratis

Tipo de producto	Aire acondicionado split de pared
Marca	Panasonic
Modelo	CU-E12NKR
Potencia frigorífica	3,5 kW (12000 BTU/h)
Potencia calorífica	4,2 kW (14400 BTU/h)
Alimentación eléctrica	230 V ~ 50 Hz
Consumo eléctrico (frío)	1,1 kW
Consumo eléctrico (calor)	1,3 kW
Clase de eficiencia energética (frío)	A+
Clase de eficiencia energética (calor)	A+
Refrigerante	R32
Dimensiones unidad exterior (L x A x P)	780 x 542 x 289 mm
Peso unidad exterior	28 kg
Dimensiones unidad interior (L x A x P)	870 x 290 x 230 mm
Peso unidad interior	10 kg
Funciones principales	Enfriamiento, calefacción, deshumidificación, ventilación, modo automático, programación, filtro de aire
Mantenimiento y limpieza	Limpiar los filtros regularmente con una aspiradora o agua tibia. No usar productos químicos.
Seguridad	Instalación por un técnico autorizado. Desconectar la alimentación antes de cualquier intervención.
Piezas de repuesto y reparabilidad	Disponibles en distribuidores autorizados. Índice de reparabilidad consultable en línea.
Información general	Manual de instrucciones y modo de empleo disponibles en formato PDF. Compatible con módulo Wi-Fi IntesisHome.

Preguntas frecuentes - CU-E12NKR PANASONIC

¿Cómo instalar el módulo Wi-Fi IntesisHome en mi aire acondicionado Panasonic?

Desconecte el aire acondicionado, acceda a la placa de circuito, localice el conector CN-CNT, conecte el cable suministrado entre el conector AC y CN-CNT, atornille la antena, luego vuelva a conectar la alimentación. El LED parpadea y luego se vuelve fijo si la conexión es exitosa.

¿Dónde colocar el módulo IntesisHome?

Dentro o fuera de la unidad AC. Dentro: instalación discreta pero pérdida de acceso al LED y botón. Fuera: fije con tornillos y adhesivo de doble cara.

¿Cómo posicionar la antena externa?

Coloque la antena en posición vertical, apuntando directamente hacia su router Wi-Fi. Evite las superficies metálicas y verifique la cobertura Wi-Fi antes de la instalación.

El LED no se enciende después de la instalación, ¿qué hacer?

Verifique las conexiones del cable, asegúrese de que el conector CN-CNT esté correctamente conectado. Consulte la FAQ en www.intesishome.com/support/faq.

¿Debo instalar el sensor de temperatura externo?

Solo para las unidades MKE y NKE. Para modelos más recientes, no es necesario. Conéctelo al conector previsto y fíjelo cerca del sensor de aire de entrada del aire acondicionado.

¿Puedo instalar el módulo IntesisHome yo mismo?

Se recomienda llamar a un técnico autorizado. Si lo hace usted mismo, siga escrupulosamente las instrucciones de seguridad proporcionadas en el manual.

¿Cuál es el alcance de la señal Wi-Fi?

El alcance depende del entorno. Para un mejor rendimiento, coloque la antena cerca del router y evite obstáculos metálicos. Consulte la sección de asistencia de conectividad en el sitio web.

¿Cómo reconfigurar el módulo si la contraseña Wi-Fi cambia?

Presione el botón del módulo (si es accesible) para restablecer la configuración. De lo contrario, deberá acceder al interior del aire acondicionado.

¿Dónde encontrar la ficha técnica completa del módulo?

Descárguela en www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

¿El módulo IntesisHome consume electricidad?

Sí, pero muy poca. Se alimenta directamente del aire acondicionado a través del conector CN-CNT.

MANUAL DE USUARIO CU-E12NKR PANASONIC

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

El proceso de instalación sólo deberá realizarse por instaladores autorizados. Por favor, algo les Instrucciones de Seguridad proporcionadas en los manuales de Panasonic.

1. Descripción del producto

El dispositivo IntesisHome es un módulo externo capaz de conectar unidades Panasonic ECOi y PACi a tu red Wi-Fi para ofrecer conectividad global y aplicaciones de control remoto a través de una interfaz amigable. Contenido:

• Dispositivo IntesisHome

- Antena externa

- Cable subministrado

- Sensor de Temperatura

- Guía de Inicio Rápido

- Guía de Instalación

- Garantía

2. Información Técnica

Para obtener una descripción técnica completa del dispositivo, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

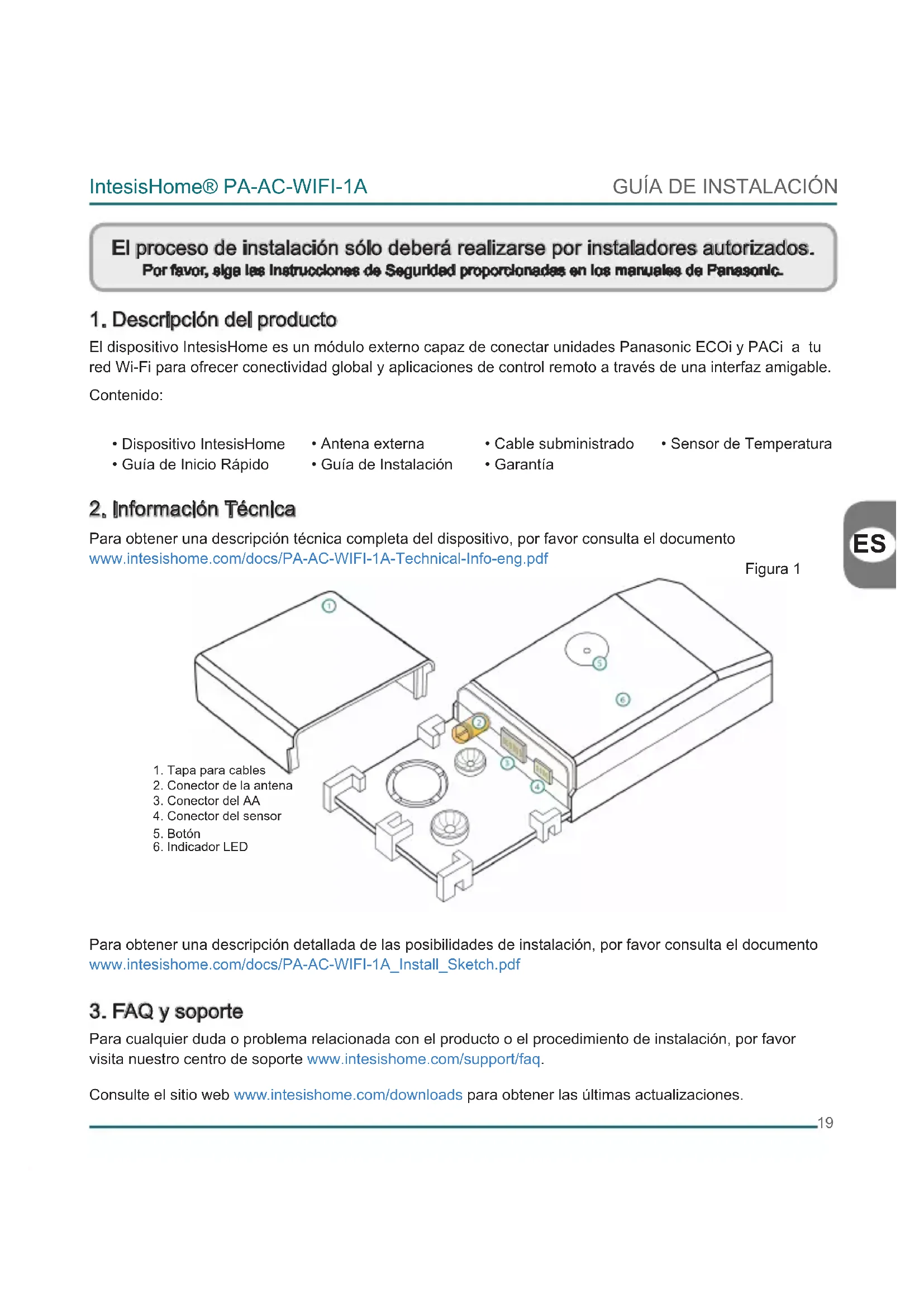

Figura 1

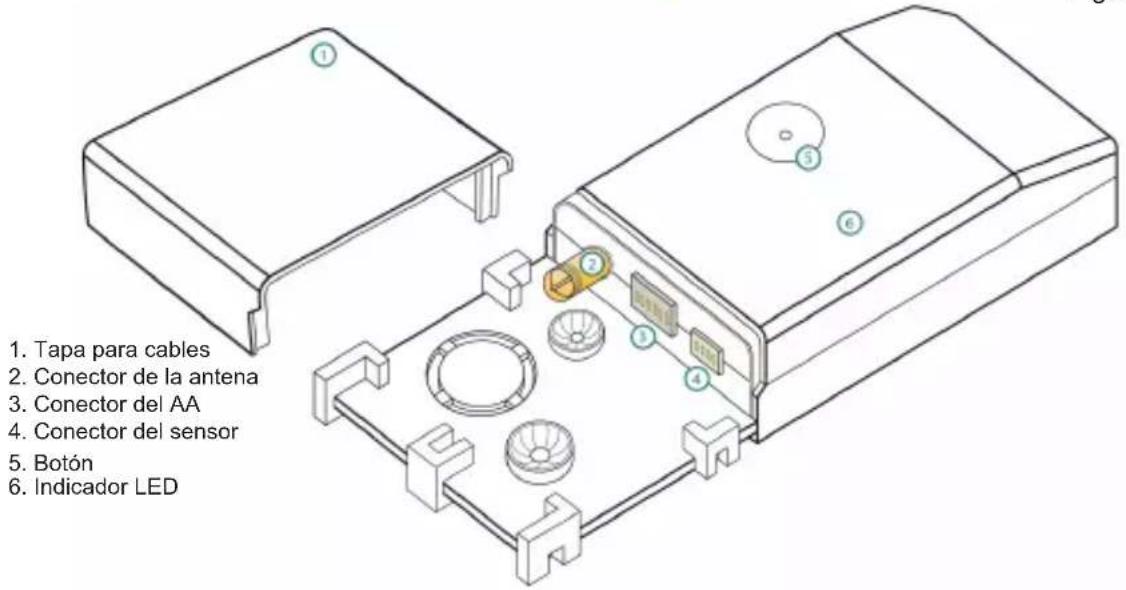

1. Tapa para cables 2. Conector de la antenna 3. Conector del AA 4. Conector del sensor 5. Botón 6. Indicador LED

Para obtener una descripción detallada de las posibilidades de instalación, por favor consulta el documento www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ y soporte

Para cualquier duda o problema relacionada con el producto o el procedimiento de instalación, por favor visita nuestro centro de soporte www.intesishome.com/support/faq.

Consulte el sitio web www.intesishome.com/downloads para obtener las últimas actualizaciones.

4. Resumen de la instalación

Figura 2

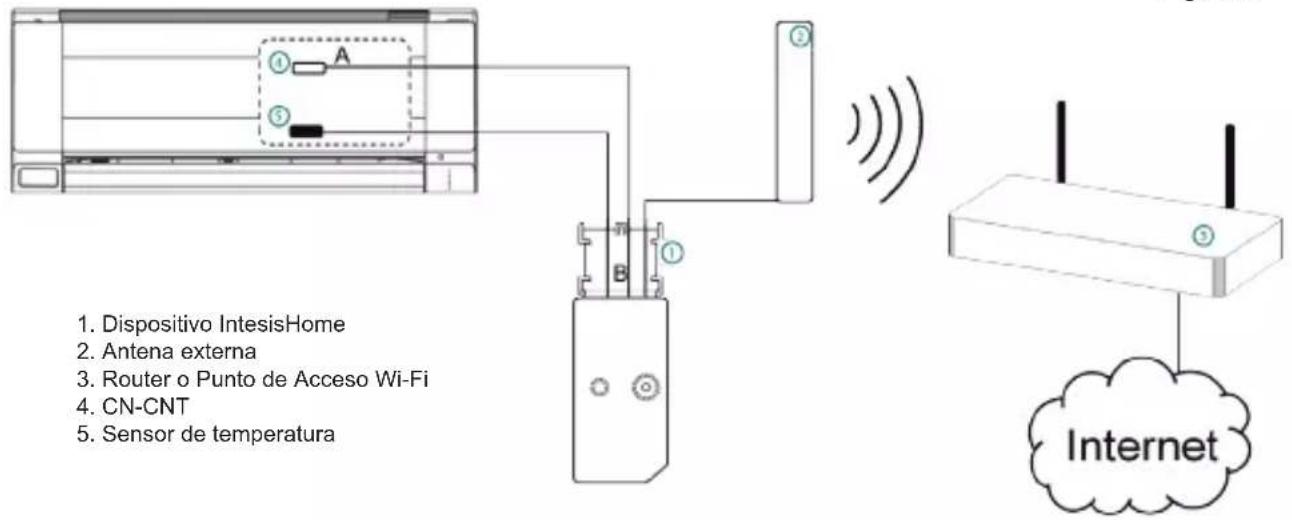

1. Dispositivo IntesisHome 2. Antena externa 3. Router o Punto de Acceso Wi-Fi 4. CN-CNT 5. Sensor de temperatura

5. Conexión del dispositivo

1. Desconecte el sistema de Aire Acondicionad (AC) de la alimentación.

2. Acceda a la Placa Electrónica Principal.*

3. Localice el conector marcado como CN-CNT.*

4. Seleccione una localización para el dispositivo IntesisHome. Vea la sección 6 para más información.

5. Conecte el extremo A (el extreme largo) del cable subministrado al conector CN-CNT de la unidad de Aire Acondicionado y el extremo B (el extreme corto) en el conector AC de nuestro dispositivo.

6. Conecte la antena externa en el conector de antena. Asegúrese de roscar el conector en el sentido de las agujas del reloj hasta que haga tope.

7. (Si es necesario) Instale el Sensor de Temperatura. Vea la sección 8 para más información.

8. Sitúe la antena fuera del AC, preferiblemente en posición vertical y apuntando directamente hacia el Punto de Acceso (PA) o Router Wi-Fi. Vea la sección 7 para más información.

9. Cierre la unidad de Aire Acondicionado.

10. Conecte el AC a la alimentación. Si la conexión con el Aire Acondicionado has sido exitosa, el LED del dispositivo IntesisHome empezará a parpadear en verde y posteriormente cambiará a verde fijo.

* Consulte el manual de instalación o manual de servicio de Panasonic para más información.

6. Ubicación del dispositivo

El dispositivo IntesisHome puede ser instalado tanto en el interior como en el exterior de las unidades de AA

Para tener más información acerca de las diferentes posibilidades de instalación, por favor visite nuestras recomendaciones en www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

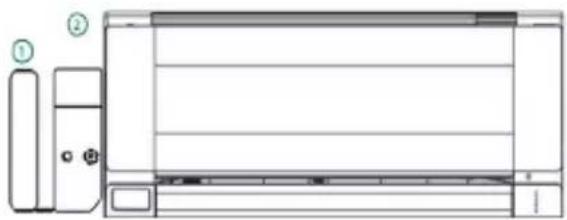

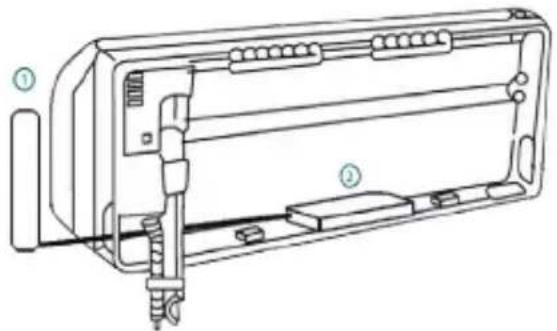

Dentro de la unidad de AA Fuera de la unidad de AA

1. Antena externa
2. Dispositivo IntesisHome

Dispositivo Instalado dentro de la unidad de AA o escondido

Permite una instalación más discreta, pues el usuario no ve el dispositivo una vez instalado. Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo dentro del AA.

- El LED de estado y el botón no van estar accesibles para el usuario.

o El LED de estado es un indicador del estado del dispositivo tanto en la fase de configuración como en la fase de funcionamiento normal del dispositivo.
o El botón se usa para la reconfiguración del dispositivo en caso de cambio de configuración del Punto de Acceso (AP). Si esto ocurre, el usuario deberá acceder al interior del Aire Acondicionado.

- Si no hay suficiente espacio para la instalación en el interior del AA, las siguientes acciones pueden lleve a cabo:

o Si la falta de espacio se debe a los conductos de agua, cambie la ubicación de dichos conductos al otro lado de la unidad interior para ganar espacio dentro del AA.
o Si no pudiera, se puede quitar la superficie de soporte (Figura 1)

Dispositivo Instalado fuera de la unidad de AA

Los siguientes puntos deben tenerse en cuenta si se instala el dispositivo fuera del AA.

• El dispositivo se puede fijar usando tanto tornillos como cinta adhesiva de doble cara.
• La tapa del cable permite diferentes opciones a la hora de ubicar la salida de los cables.

7. Ubicación de la antena

Situar la antena externa en una localización adecuada y en una posición correcta mejorará la comunicación entre el dispositivo IntesisHome y su Router o Punto de Acceso (PA) Wi-Fi.

Recuerde enroscar el conector en el sentido de las agujas del reloj hasta que haga tope.

Importante: Evite colocar el dispositivo cerca del superficies metálicas

Importante: Cuando sea posible, compruebe el nivel de señal WHFI en la utilización de i instalación. Se reconvenida encapsidamente un nivel de señal BUENO.

Fije la antena preferiblemente tan cerca como sea posible del origen de señal Wi-Fi (Punto de Acceso o Router). Por favor, asegúrese de situar la antena en una posición vertical apuntando directamente al origen de la señal (Punto de Acceso o Router).

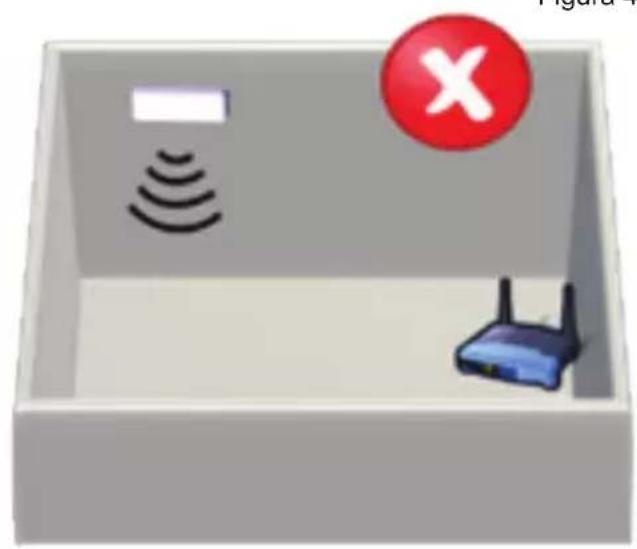

Figura 4

Antena en posición vertical y apuntando al Router o Punto de Acceso Wi-Fi

Antena en poelación horizontal y sin apuntar al Router o Punto de Acceso WI-FI

Si usted tiene problemas de cobertura después o durante de la instalación, por favor visite la sección de conectividad de nuestra web en www.intesishome.com/support/faq.

8. Ubicación del Sensor de Temperatura

El sensor de temperatura subministrado solo debe instalarse en unidades MKE y NKE. Los modelos posteriores a estas series no requieren de sensor de temperatura externo.

Conecte el sensor de temperatura al conector Sensor de Temperatura (Figura 1) y el otro extremo en el sensor de aire de entrada del Aire Acondicionado.

Ver www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf para más información.
