CU-E12NKR - кондиционер PANASONIC - Бесплатное руководство пользователя

Тип продукта	Сплит-система настенная
Бренд	Panasonic
Модель	CU-E12NKR
Холодопроизводительность	3,5 кВт (12000 BTU/ч)
Теплопроизводительность	4,2 кВт (14400 BTU/ч)
Электропитание	230 В ~ 50 Гц
Потребляемая мощность (охлаждение)	1,1 кВт
Потребляемая мощность (обогрев)	1,3 кВт
Класс энергоэффективности (охлаждение)	A+
Класс энергоэффективности (обогрев)	A+
Хладагент	R32
Габариты наружного блока (Д x В x Ш)	780 x 542 x 289 мм
Вес наружного блока	28 кг
Габариты внутреннего блока (Д x В x Ш)	870 x 290 x 230 мм
Вес внутреннего блока	10 кг
Основные функции	Охлаждение, обогрев, осушение, вентиляция, автоматический режим, программирование, воздушный фильтр
Обслуживание и чистка	Регулярно очищайте фильтры пылесосом или теплой водой. Не используйте химические средства.
Безопасность	Установка сертифицированным специалистом. Отключайте питание перед любыми работами.
Запасные части и ремонтопригодность	Доступны у авторизованных дилеров. Индекс ремонтопригодности доступен онлайн.
Общая информация	Руководство по эксплуатации и инструкция доступны в формате PDF. Совместим с модулем Wi-Fi IntesisHome.

Часто задаваемые вопросы - CU-E12NKR PANASONIC

Как установить модуль Wi-Fi IntesisHome на мой кондиционер Panasonic?

Отключите кондиционер, получите доступ к печатной плате, найдите разъем CN-CNT, подключите прилагаемый кабель между разъемом AC и CN-CNT, прикрутите антенну, затем снова включите питание. Светодиод мигает, затем становится постоянным, если соединение успешно.

Где разместить модуль IntesisHome?

Внутри или снаружи блока AC. Внутри: скрытая установка, но теряется доступ к светодиоду и кнопке. Снаружи: закрепите винтами и двусторонним скотчем.

Как расположить внешнюю антенну?

Расположите антенну вертикально, направляя прямо на ваш Wi-Fi роутер. Избегайте металлических поверхностей и проверьте покрытие Wi-Fi перед установкой.

Светодиод не загорается после установки, что делать?

Проверьте соединения кабеля, убедитесь, что разъем CN-CNT правильно подключен. Обратитесь к FAQ на www.intesishome.com/support/faq.

Нужно ли устанавливать внешний датчик температуры?

Только для блоков MKE и NKE. Для более новых моделей это не требуется. Подключите его к соответствующему разъему и закрепите рядом с датчиком входного воздуха кондиционера.

Могу ли я установить модуль IntesisHome самостоятельно?

Рекомендуется обратиться к сертифицированному специалисту. Если делаете сами, строго следуйте инструкциям по безопасности, приведенным в руководстве.

Какова дальность сигнала Wi-Fi?

Дальность зависит от окружения. Для лучшей производительности разместите антенну рядом с роутером и избегайте металлических препятствий. Обратитесь к разделу помощи по подключению на сайте.

Как перенастроить модуль, если пароль Wi-Fi изменился?

Нажмите кнопку на модуле (если доступна) для сброса конфигурации. В противном случае потребуется доступ внутрь кондиционера.

Где найти полный технический паспорт модуля?

Скачайте его на www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Потребляет ли модуль IntesisHome электроэнергию?

Да, но очень мало. Он питается непосредственно от кондиционера через разъем CN-CNT.

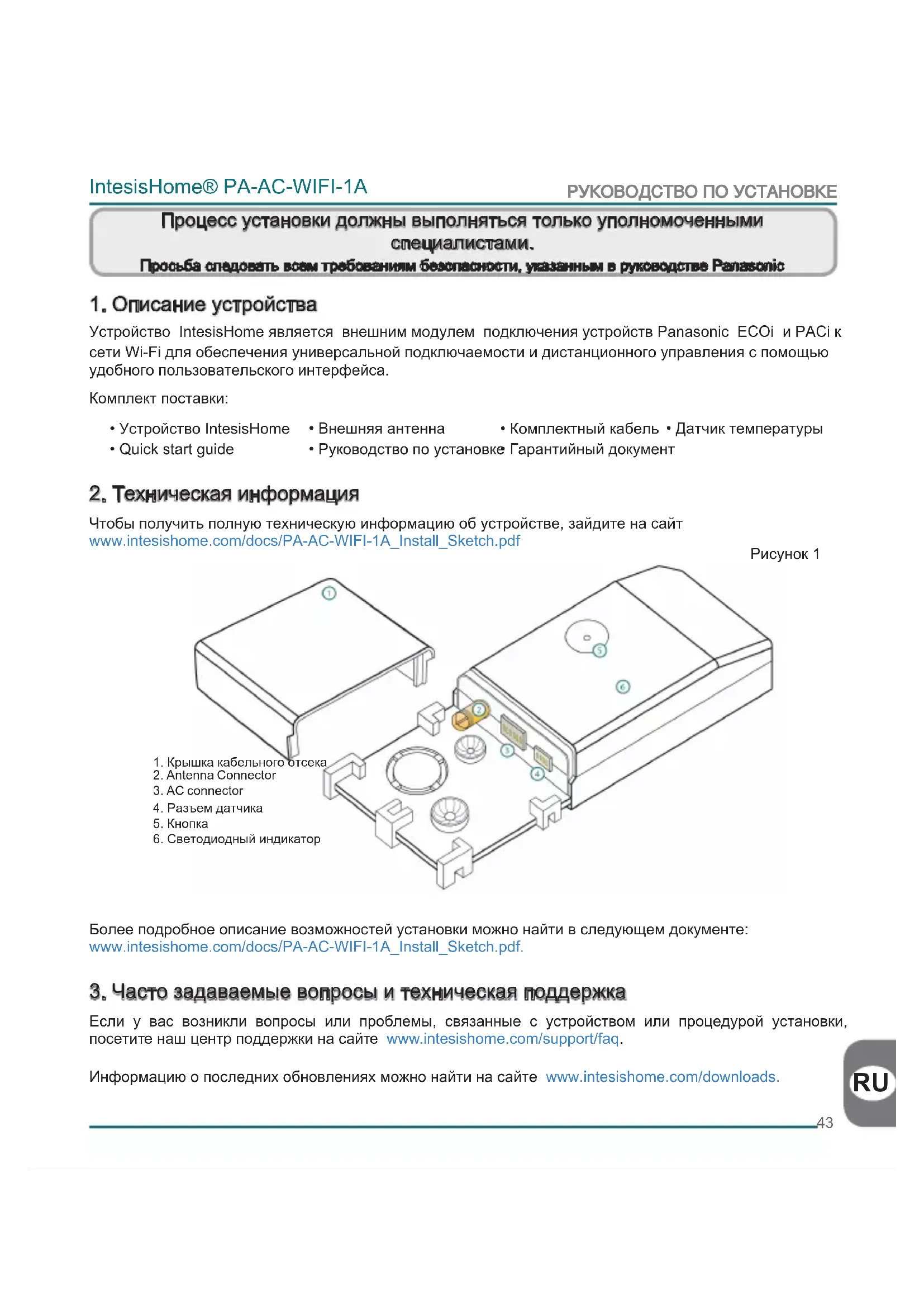

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CU-E12NKR PANASONIC

Процесс установки должны выполняться только уполномоченными специалистами. Просьба спадовать всем требованиям безопасности, указанным в руководстве Рапасоліс

1. Описание устройства

Устройство IntesisHome является внешним модулем подключения устройств Panasonic ECOi и PACi к сети Wi-Fi для обеспечения универсальной подключаемости и дистанционного управления с помощью удобного пользовательского интерфейса.

Комплект поставки:

- Устройство IntesisHome

• Внешняя антенна

• Комплектный кабель • Датчик температуры

- Quick start guide

• Руководство по установке Гарантийный документ

2. Техническая информация

Чтобы получить полную техническую информацию об устройстве, зайдите на сайт www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

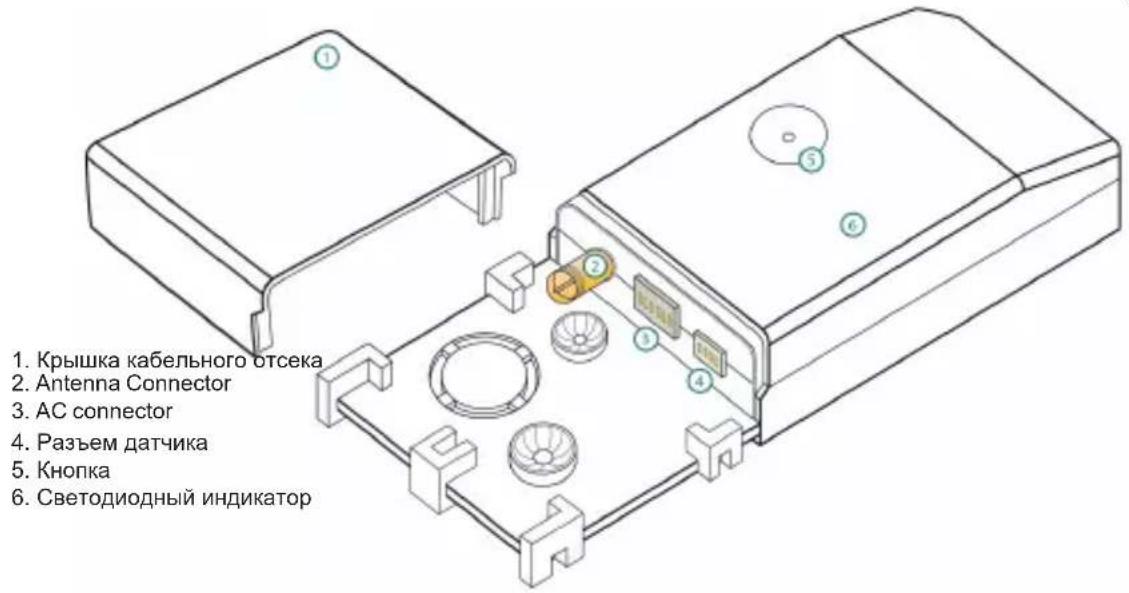

Рисунок 1

1. Крышка кабельного отсека 2. Antenna Connector 3. AC connector 4. Разъем датчика 5. Кнопка 6. Светодиодный индикатор

Более подробное описание возможностей установки можно найти в следующем документе: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

3. Часто задаваемые вопросы и техническая поддержка

Если у вас возникли вопросы или проблемы, связанные с устройством или процедурой установки, посетите наш центр поддержки на сайте www.intesishome.com/support/faq.

Информацию о последних обновлениях можно найти на сайте www.intesishome.com/downloads.

4. Общее описание установки

Рисунок 2

1. Устройство IntesisHome 2. Внешняя антенна 3. точку доступа или Wi-Fi-роутер 4. CN-CNT 5. Датчик температуры

5. Подключение устройства

1. Отсоедините кондиционер от сети питания.
2. Откройте крышку доступа к главной печатной плате.*
3. Найдите разъем с шифром CN-CNT.*
4. Выберите место для установки устройства IntesisHome. Подробнее см. раздел 6.
5. Подключите конец А (длинный) комплектного кабеля к разъему кондиционера, обозначенному CN-CNT, а конец В (короткий) к разъему AC устройства.
6. Вставьте кабель внешней антенны в разъем для антенны. Соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора.
7. При необходимости установите датчик температуры. Подробнее см. раздел 8.
8. Выведите антенну за корпус кондиционера желательно в вертикальном положении и направьте прямо на Wi-Fi роутер или точку доступа (AP). Подробнее см. раздел 7.
9. Закройте блок кондиционера.
10. Подключите кондиционер к сети питания. Если соединение с кондиционером установлено, зеленый светодиод системы IntesisHome сперва начнет мигать, а затем будет гореть не мигая.
    * Подробнее см. Руководство по установке или обслуживанию Panasonic.

6. Размещение устройства

Устройство IntesisHome можно устанавливать как внутри кондиционера, так вне его.

Более подробное описание возможностей установки можно найти в следующем документе: www.intes-ishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

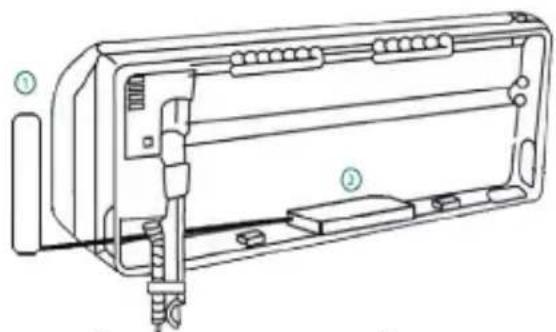

Рисунок 3

Внутри кондиционера Скрытая установка
1. Внешняя антенна
2. Устройство IntesisHome

Установка внутри кондиционера или скрытая установка

Такой вид установки аккуратнее, хотя в обычных условиях эксплуатации устройство скрыто от глаз пользователя. В случае установки устройства внутри кондиционера необходимо учесть следующие особенности.

- Светодиодный индикатор и кнопка в этом случае будут недоступными для пользователя

о Индикатор показывает состояние устройства как при подключении, так и в нормальном режиме работы.

о о Кнопка используется для перепрограммирования устройства при смене точки доступа (АР). В этом случае пользователь вынужден будет открыть доступ к внутренней части кондиционера.

- Если внутри кондиционера недостаточно места для установки устройства, необходимо выполнить следующее:

о Если места не хватает по причине водяных трубок, подсоедините их к кондиционеру с противоположной стороны.

о Или же можно снять опорную поверхность (Рис.1).

Установка вне кондиционера

В случае установки устройства вне кондиционера необходимо учесть следующие особенности.

- Устройство можно закрепить как на винтах, так и на двустороннем скотче.

- Конструкция крышки кабельного отсека дает возможность укладывать кабели в нужном направлении.

7. Положение антенны

Установленная в надлежащем месте и направлении внешняя антенна улучшает связь между устройством IntesisHome и Wi-Fi-роутером или точкой доступа (ТД).

Помните, что соединитель антенного кабеля необходимо вкрутить в гнездо по часовой стрелке до упора

Важно: Не устаufenяваййте антенну вбликам металлических поверхностей.

Важно: Попытайтесь проверить поирягные Craig Wi-Fi неотете установки, если это возможно. Мы настоятельно рекомендуем иметь хороший уровень сигнала Wi-Fi.

Внешнюю антенну необходимо устанавливать максимально близко к источнику сигнала Wi-Fi (точке доступа или маршрутизатору). Пожалуйста, проверьте, чтобы антенна находилась в вертикальном положении и была направлена прямо на Wi-Fi-роутер или точку доступа (ТД).

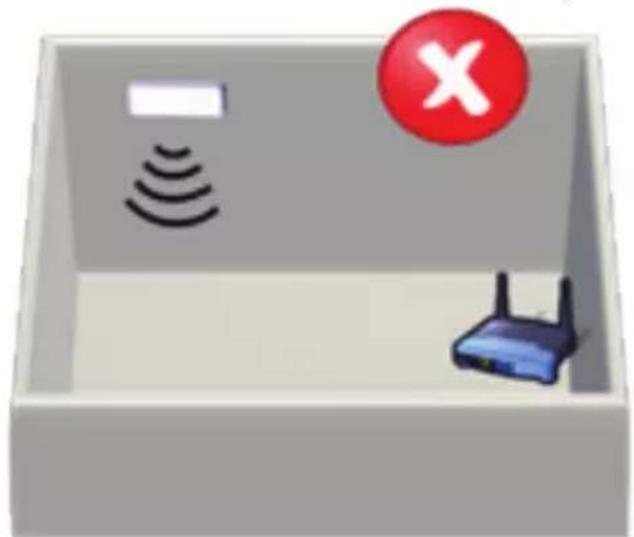

Рисунок 4

Антенна находится в вертикальном положении и направлена на точку доступа или WI-Fl-роуляр

Антенна находится в горизонтальном положении на направлена на точку доступа или WI-FI-роутер

Если после установки у вас возникли проблемы с покрытием, зайдите в раздел поддержки соединений сайта www.intesishome.com/support/faq

8. Место установки датчика температуры

Комплектный датчик температуры требует отдельной установки только в моделях МКЕ и NКЕ. В более новых моделях внешний температурный датчик не требуется.

Подсоедините датчик температуры к разъему температурного датчика устройства (Рис.1), а второй конец кабеля – к датчику приточного воздуха кондиционера.

Смотрите дополнительную pdf.

информацию
