CU-E12NKR - Aircondition PANASONIC - Gratis brugsanvisning og manual

Produkttype	Vægmonteret split klimaanlæg
Mærke	Panasonic
Model	CU-E12NKR
Kølekapacitet	3,5 kW (12000 BTU/h)
Varmekapacitet	4,2 kW (14400 BTU/h)
Strømforsyning	230 V ~ 50 Hz
Strømforbrug (køling)	1,1 kW
Strømforbrug (varme)	1,3 kW
Energieffektivitetsklasse (køling)	A+
Energieffektivitetsklasse (varme)	A+
Kølemiddel	R32
Dimensioner udendørsenhed (L x H x D)	780 x 542 x 289 mm
Vægt udendørsenhed	28 kg
Dimensioner indendørsenhed (L x H x D)	870 x 290 x 230 mm
Vægt indendørsenhed	10 kg
Hovedfunktioner	Køling, opvarmning, affugtning, ventilation, automatisk tilstand, programmering, luftfilter
Vedligeholdelse og rengøring	Rengør filtrene regelmæssigt med en støvsuger eller lunkent vand. Brug ikke kemikalier.
Sikkerhed	Installation af en autoriseret tekniker. Afbryd strømmen før al indgriben.
Reservedele og reparationsmuligheder	Tilgængelige hos autoriserede forhandlere. Reparationsindeks kan ses online.
Generelle oplysninger	Brugervejledning og installationsvejledning tilgængelig i PDF-format. Kompatibel med IntesisHome Wi-Fi-modul.

Ofte stillede spørgsmål - CU-E12NKR PANASONIC

Hvordan installerer jeg IntesisHome Wi-Fi-modulet på mit Panasonic klimaanlæg?

Afbryd klimaanlægget, få adgang til printkortet, find stikket CN-CNT, tilslut det medfølgende kabel mellem stik AC og CN-CNT, skru antennen på, og tilslut derefter strømmen igen. LED-indikatoren blinker og bliver derefter konstant, hvis forbindelsen lykkes.

Hvor skal IntesisHome-modulet placeres?

Inde i eller uden for AC-enheden. Indvendigt: diskret installation, men tab af adgang til indikator og knap. Udvendigt: fastgør med skruer og dobbeltklæbende tape.

Hvordan placeres den eksterne antenne?

Placer antennen lodret, pegende direkte mod din Wi-Fi-router. Undgå metaloverflader og kontroller Wi-Fi-dækningen før installation.

LED-indikatoren lyser ikke efter installation, hvad gør jeg?

Kontroller kabelforbindelserne, sørg for at stikket CN-CNT er korrekt tilsluttet. Se FAQ på www.intesishome.com/support/faq.

Skal jeg installere den eksterne temperatursensor?

Kun til MKE- og NKE-enheder. Til nyere modeller er det ikke nødvendigt. Tilslut den til det angivne stik og fastgør den nær klimaanlæggets indgangsluftføler.

Kan jeg selv installere IntesisHome-modulet?

Det anbefales at få en autoriseret tekniker til at gøre det. Hvis du gør det selv, følg sikkerhedsanvisningerne i manualen nøje.

Hvad er rækkevidden af Wi-Fi-signalet?

Rækkevidden afhænger af miljøet. For bedre ydeevne, placer antennen tæt på routeren og undgå metalforhindringer. Se afsnittet om forbindelsesassistance på webstedet.

Hvordan omkonfigurerer jeg modulet, hvis Wi-Fi-adgangskoden ændres?

Tryk på modulets knap (hvis tilgængelig) for at nulstille konfigurationen. Ellers skal du få adgang til indersiden af klimaanlægget.

Hvor finder jeg den komplette tekniske datablad for modulet?

Download den på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Forbruger IntesisHome-modulet strøm?

Ja, men meget lidt. Det forsynes direkte af klimaanlægget via stikket CN-CNT.

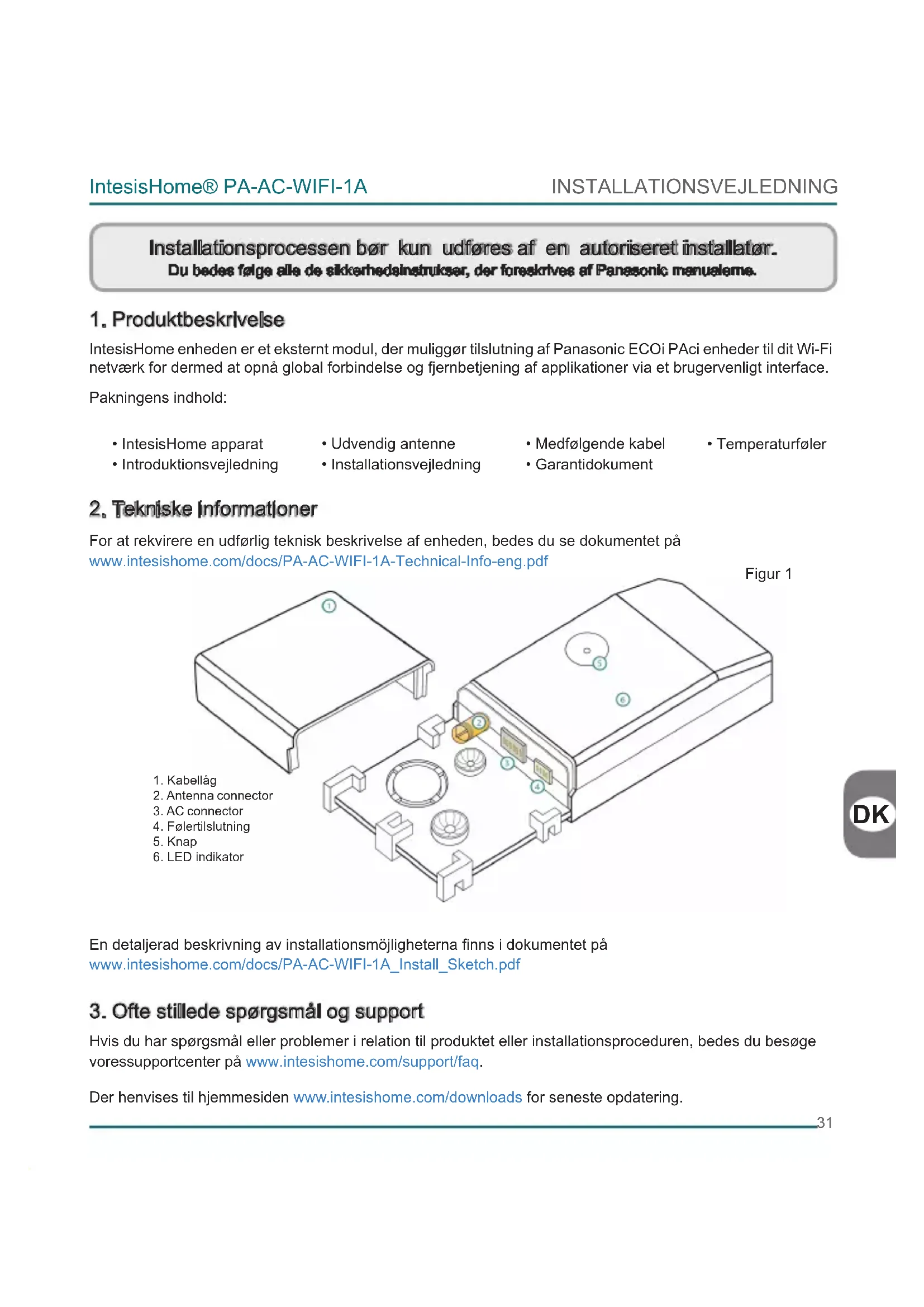

BRUGSANVISNING CU-E12NKR PANASONIC

• Medfølgende kabel
- Garantidokument

- Temperatursensor

Den medfølgende temperatursensoren må kun installeres i MKE- og NKE-enheter. Nyere modeller trenger ikke en ekstern temperatursensor.

Installationsprocessen bør kun udføres af en autoriseret installatør. Du bedes følge alle de sikkerhedsinstrukser, der foreskrives af Panasonic menusleme.

1. Produktbeskrivelse

IntesisHome enheden er et eksternt modul, der muliggør tilslutning af Panasonic ECOi PAci enheder til dit Wi-Fi netværk for dermed at opnå global forbindelse og fjernbetjening af applikationer via et brugervenligt interface.

Pakningens indhold:

- IntesisHome apparat

- Udvendig antenne

• Medfølgende kabel

- Temperaturføler

- Introduktionsvejledning

• Installationsvejledning

- Garantidokument

2. Tekniske Informationer

For at rekvirere en udførlig teknisk beskrivelse af enheden, bedes du se dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

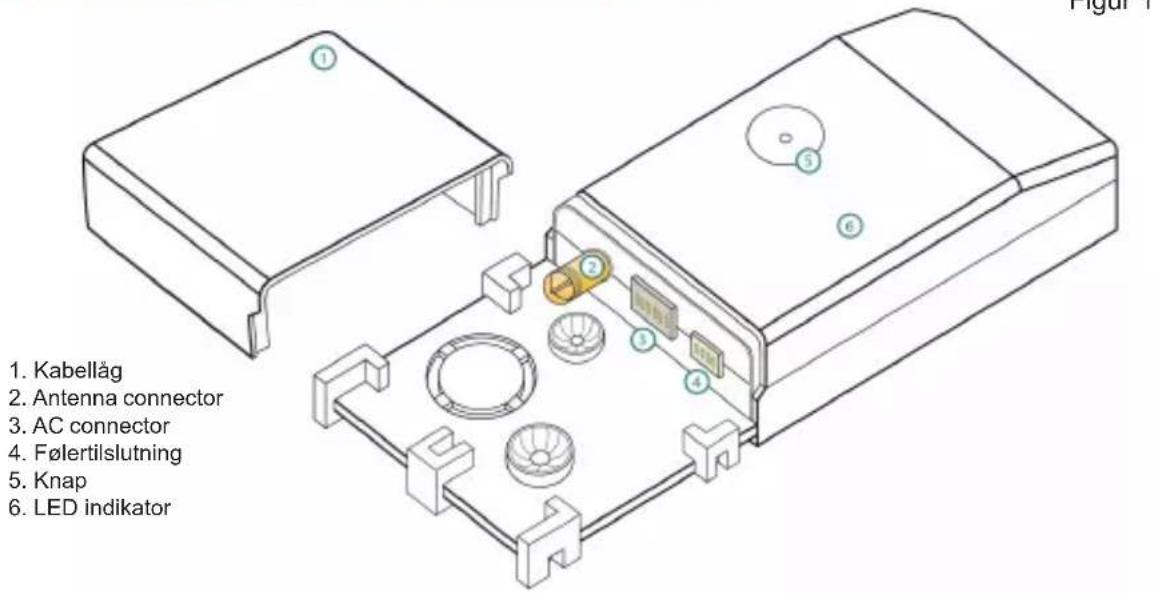

Figur 1

1. Kabellåg 2. Antenna connector 3. AC connector 4. Følertilslutning 5. Knap 6. LED indikator

3. Ofte stillede spørgsmål og support

Hvis du har spørgsmål eller problemer i relation til produktet eller installationsproceduren, bedes du besøge voressupportcenter på www.intesishome.com/support/faq.

Der henvises til hjemmesiden www.intesishome.com/downloads for seneste opdatering.

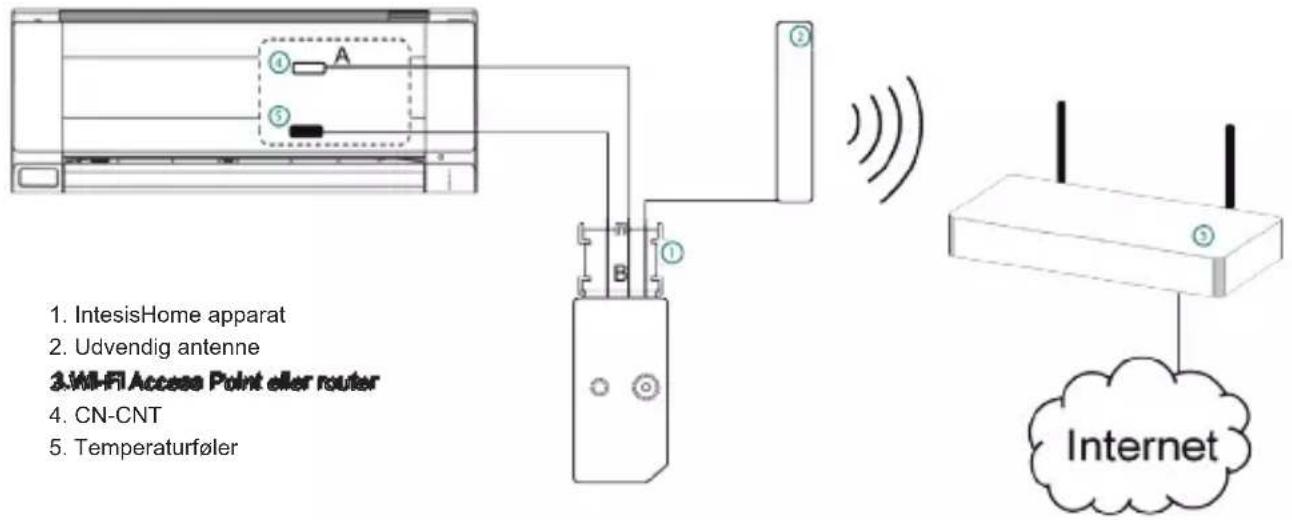

4. Monteringsoversigt

Figur 2

1. IntesisHome apparat 2. Udvendig antenne 3.WI-FI Access Point eller router 4. CN-CNT 5. Temperaturføler Internet

5. Apparatforblindelser

1. Træk stikket til airconditioner-enheden (AC) ud af kontakten.

2. Gå til hovedprintkortet.*

3. Find den kontaktforbindelse, der er mærket CN-CNT.*

4. Vælg en placering til IntesisHome apparatet. Se afsnit 6 for flere oplysninger.

5. Tilslut A-enden (den lange) på det medfølgende kabel til airconditioner CN-CNT forbindelsen, og B-enden (den korte) til AC-apparatets tilslutning.

6. Forbind den eksterne antenne til antennestikket. Sørg for at skrue antennestikket i med uret, til det stopper.

7. (Efter behov) Installer temperaturføleren. Se afsnit 8 for flere oplysninger.

8. Placer antennen uden for AC, helst i lodret position og pegende direkte mod Wi-Fi routeren eller adgangspunktet (AP). Se afsnit 7 for flere oplysninger

9. Luk for airconditioner-enheden.

10. Slut AC til strømforsyningen. Hvis tilslutningen af airconditioneren lykkes, vil IntesisHome apparatets LED begynde at blinke grønt og derefter skifte til fast grønt.

* Se Panasonics elinstallations- eller servicemanual for flere oplysninger.

6. Placering af apparat

IntesisHome apparatet kan både monteres inde i og uden for AC-enhederne.

For at få detaljerede oplysninger om monteringsmulighederne, bedes du læse dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figur 3

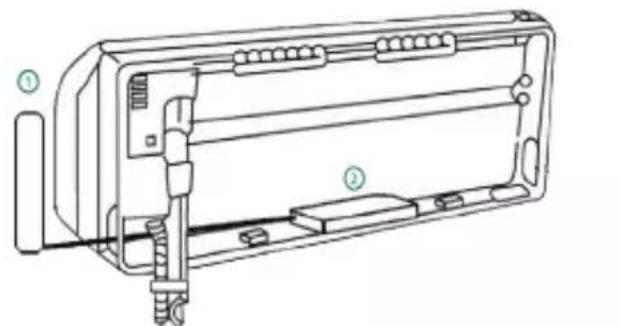

Inde i AC-enheden Uden for AC-enheden

Det giver mulighed for en pænere montering, da brugeren ikke kan se apparatet under normal drift. Der skal tages hensyn til følgende punkter, hvis apparatet monteres inde i AC.

- Indikator LED og knap er ikke tilgængelige for brugeren.

o LED'en angiver apparatets status både under tilslutning og normal drift.
o Knappen bruges til at genkonfigurere apparatet, hvis konfigurationen af adgangspunktet (AP) ændres. Hvis det sker, har brugeren behov for at få adgang inde i airconditioneren.

- Hvis der ikke er plads nok til montering inde i AC-enheden, kan følgende handlinger udføres:

o Hvis det er på grund af vandrør, skiftes den side af AC, hvor de er tilsluttet, for at få mere plads inde i AC-enheden.
o o Ellers kan støtteoverfladen fjernes (Figur 1).

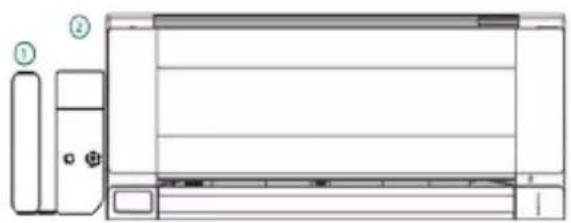

Apparat monteret uden for AC-enheden

Der skal tages hensyn til følgende punkter, hvis apparatet monteres uden for AC.

• Apparatet kan fastgøres både med skruer og med dobbeltklæbende tape.
• Kabellåget har flere alternativer, så kablerne kan føres i den ønskede retning

7. Antenne Placering

Hvis du placerer den udvendige antenne på et passende sted vil du forbedre kommunikationen mellem IntesisHome enheden og din Wi-Fi router eller Access Point (AP).

Vigtigt: Undgå at placere enheden i methoden afi modale-verflader

Vigtigt: Prav om muligt at kontrollere Wi-Fi daakningen på enhedens placering. Det anbefales kraftligt att have et godt Wi-Fi signal.

Monter den udvendige antenne så tæt som muligt på Wi-Fi signalkilden (Access Point eller router). Placer venligst antennen i en lodret position, således at den vender direkte mod Wi-Fi routeren eller Access Point (AP).

Figur 4

Antennen i vandret position og den vender ikke mod Wi-Fi Access Point eller router

Hvis du oplever problemer med signalet efter installation, bedes du se afsnittet der omhandler tilslutning af enheder på vores website på www.intesishome.com/support/faq.

8. Placering af temperaturføler

Den medfølgende temperaturføler skal kun installeres i MKE og NKE enheder. Nyere modeller kræver ikke en ekstern temperaturføler.

Tilslut temperaturføleren til apparatets temperaturfølerstik (Figur 1), og fastgør den anden ende ved siden af airconditionerens luftindtagsføler.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf for yderligere oplysninger.
