CU-E12NKR - Luftkonditionering PANASONIC - Gratis bruksanvisning och manual

Produkttyp	Väggmonterad split luftkonditionering
Märke	Panasonic
Modell	CU-E12NKR
Kyleffekt	3,5 kW (12000 BTU/h)
Värmekapacitet	4,2 kW (14400 BTU/h)
Elförsörjning	230 V ~ 50 Hz
Elförbrukning (kyla)	1,1 kW
Elförbrukning (värme)	1,3 kW
Energieffektivitetsklass (kyla)	A+
Energieffektivitetsklass (värme)	A+
Köldmedium	R32
Yttermått (B x H x D)	780 x 542 x 289 mm
Vikt utomhusenhet	28 kg
Innermått (B x H x D)	870 x 290 x 230 mm
Vikt inomhusenhet	10 kg
Huvudfunktioner	Kyla, värme, avfuktning, ventilation, automatiskt läge, programmering, luftfilter
Underhåll och rengöring	Rengör filtren regelbundet med en dammsugare eller ljummet vatten. Använd inte kemikalier.
Säkerhet	Installation av en auktoriserad tekniker. Koppla bort strömmen före ingrepp.
Reservdelar och reparerbarhet	Tillgängliga hos auktoriserade återförsäljare. Reparerbarhetsindex finns online.
Allmän information	Bruksanvisning och manual finns som PDF. Kompatibel med IntesisHome Wi-Fi-modul.

Vanliga frågor - CU-E12NKR PANASONIC

Hur installerar jag IntesisHome Wi-Fi-modulen på min Panasonic luftkonditionering?

Koppla bort luftkonditioneringen, kom åt kretskortet, lokalisera kontakten CN-CNT, anslut den medföljande kabeln mellan AC-kontakten och CN-CNT, skruva fast antennen, återanslut strömmen. LED-lampan blinkar och blir sedan fast om anslutningen lyckas.

Var ska IntesisHome-modulen placeras?

Inuti eller utanför AC-enheten. Inuti: diskret installation men förlust av åtkomst till lampa och knapp. Utanför: fäst med skruvar och dubbelhäftande tejp.

Hur placerar jag den externa antennen?

Placera antennen vertikalt, riktad direkt mot din Wi-Fi-router. Undvik metallytor och kontrollera Wi-Fi-täckningen före installation.

LED-lampan lyser inte efter installation, vad gör jag?

Kontrollera kabelanslutningarna, se till att kontakten CN-CNT är korrekt ansluten. Se FAQ på www.intesishome.com/support/faq.

Måste jag installera den externa temperatursensorn?

Endast för enheter MKE och NKE. För nyare modeller är det inte nödvändigt. Anslut den till avsedd kontakt och fäst den nära luftintagssensorn på luftkonditioneringen.

Kan jag installera IntesisHome-modulen själv?

Det rekommenderas att anlita en auktoriserad tekniker. Om du gör det själv, följ noggrant säkerhetsinstruktionerna i manualen.

Vad är räckvidden för Wi-Fi-signalen?

Räckvidden beror på miljön. För bästa prestanda, placera antennen nära routern och undvik metallhinder. Se avsnittet om anslutningshjälp på webbplatsen.

Hur konfigurerar jag om modulen om Wi-Fi-lösenordet ändras?

Tryck på modulens knapp (om tillgänglig) för att återställa konfigurationen. Annars måste du komma åt insidan av luftkonditioneringen.

Var hittar jag den fullständiga tekniska specifikationen för modulen?

Ladda ner den på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Förbrukar IntesisHome-modulen el?

Ja, men mycket lite. Den drivs direkt från luftkonditioneringen via kontakten CN-CNT.

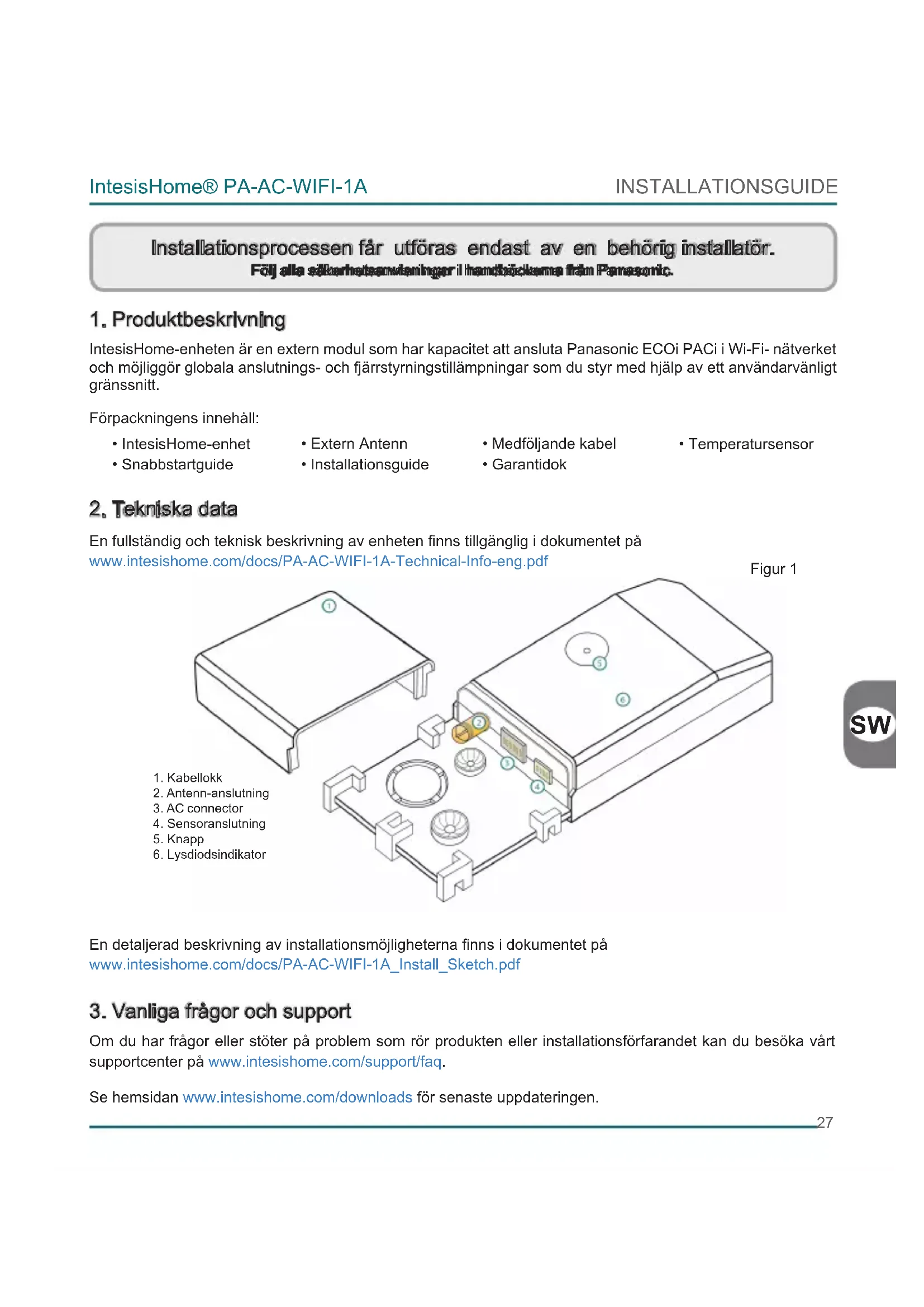

BRUKSANVISNING CU-E12NKR PANASONIC

Installationsprocessen får utföras endast av en behörig installatör. Följ alla säkerhetsanvisninger i handböckampa från Panasonic.

1. Produktbeskrivning

IntesisHome-enheten är en extern modul som har kapacitet att ansluta Panasonic ECOi PACi i Wi-Fi- nätverket och möjliggör globala anslutnings- och fjärrstyrningstillämpningar som du styr med hjälp av ett användarvänligt gränssnitt.

Förpackningens innehåll:

- IntesisHome-enhet

- Extern Antenn

• Medföljande kabel

• Temperatursensor

- Snabbstartguide

- Installationsguide

- Garantidok

2. Tekniska data

En fullständig och teknisk beskrivning av enheten finns tillgänglig i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

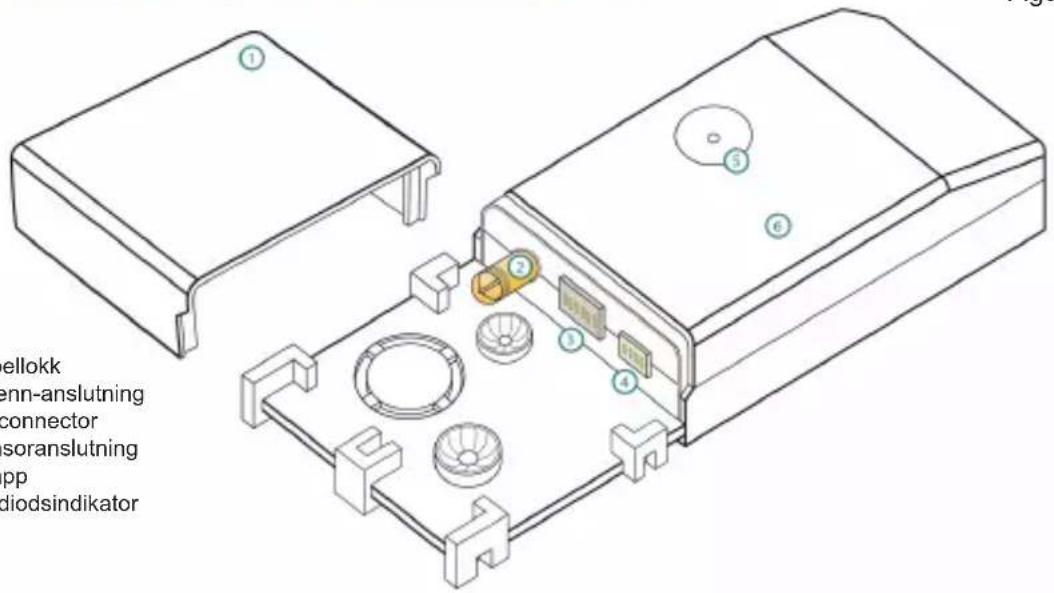

Figur 1

ellokk enn-anslutning connector soranslutning pp diodsindikator

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Vanliga frågor och support

Om du har frågor eller stöter på problem som rör produkten eller installationsförfarandet kan du besöka vårt supportcenter på www.intesishome.com/support/faq.

Se hemsidan www.intesishome.com/downloads för senaste uppdateringen.

4. Installationsöversikt

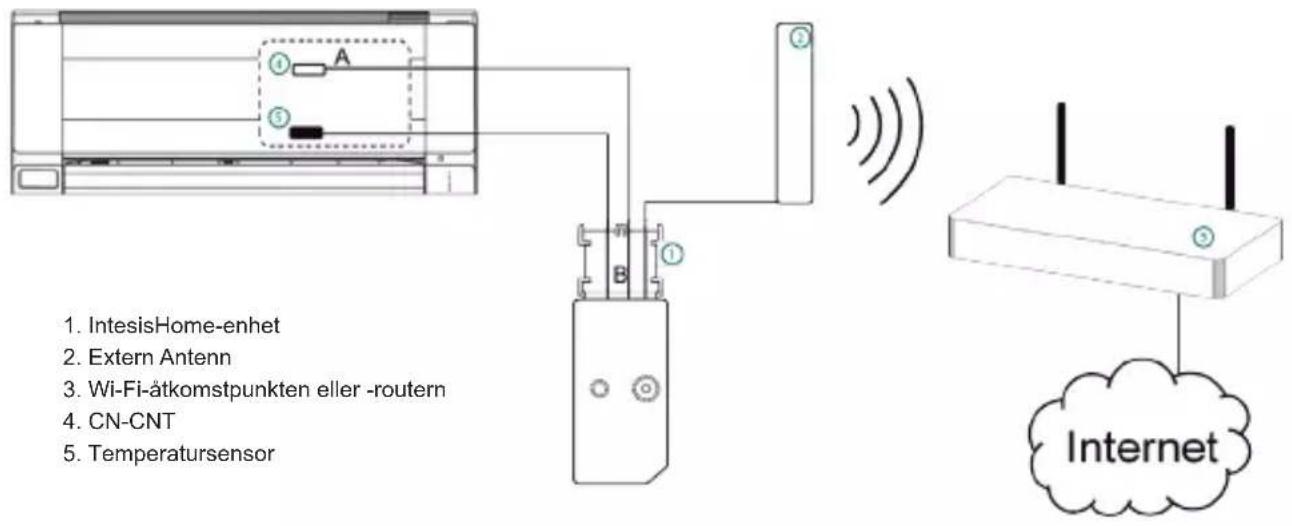

Figur 2

1. IntesisHome-enhet 2. Extern Antenn 3. Wi-Fi-åtkomstpunkten eller -routern 4. CN-CNT 5. Temperatursensor

5. Enhetens anslutningar

1. Koppla bort luftkonditioneringsenheten (AC) från strömförsörjningsledningen.

2. Skapa åtkomst till huvudkretskortet.*

3. Leta upp uttagsanslutningen märkt CN-CNT.*

4. Välj en plats för IntesisHome-enheten. Se avsnitt 6 för mer information.

5. Anslut A-änden (den långa änden) av den medföljande kabeln till luftkonditioneringens anslutning märkt CN-CNT och B-änden (den korta änden) till enhetens anslutning för luftkonditionering.

6. Koppla in den externa antennen i antennanslutningen. Se till att skruva in antennanslutningen medurs tills det tar stopp.

7. Installera temperatursensorn (vid behov). Se avsnitt 8 för mer information.

8. Antennen ska placeras utanför luftkonditioneringsenheten, helst lodrätt och så att den pekar direkt mot Wi-Fi-routern eller -åtkomstpunkten (AP). Se avsnitt 7 för mer information.

9. Stäng luftkonditioneringsenheten.

10. Anslut luftkonditioneringsenheten till strömförsörjningsledningen. Om anslutningen till luftkonditioneringsenheten lyckades börjar IntesisHome-enhetens lysdiod att blinka grön och ändras sedan till att lysa stadigt grön.

* Se installations- eller servicehandboken från Panasonic för mer detaljerad information.

IntesisHome-enheten kan installeras både inuti och utanför luftkonditioneringsenheterna.

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.

Figur 3

Det här ger en snyggare installation eftersom användaren inte ser enheten under normal drift. Om enheten installeras inuti luftkonditioneringsenheten måste följande punkter beaktas.

- Indikationslysdioden och knappen kommer inte att vara åtkomliga för användaren.

o Lysdioden är en indikation för enhetens status både under anslutning och normalt beteende.
o Knappen används för att omkonfigurera enheten om åtkomstpunktens (AP) konfiguration ändras. Om detta sker måste användaren skapa åtkomst till insidan av luftkonditioneringsenheten.

- Om det inte finns tillräckligt mycket utrymme för installation inuti luftkonditioneringsenheten kan följande åtgärder vidtas:

o Om det beror på vattenledningar byter du sida i luftkonditioneringsenheten där de är anslutna, så får du mer utrymme inuti luftkonditioneringsenheten.
o Ett annat alternativ är att avlägsna stödytan (figur 1).

Enhet Installerad utanför luftkonditioneringsenheten

Om enheten installeras utanför luftkonditioneringsenheten måste följande punkter beaktas.

• Enheten kan sättas fast med skruvar eller dubbelsidig tejp.
• Kabellocket erbjuder flera alternativ för att dra kablarna i önskad riktning.

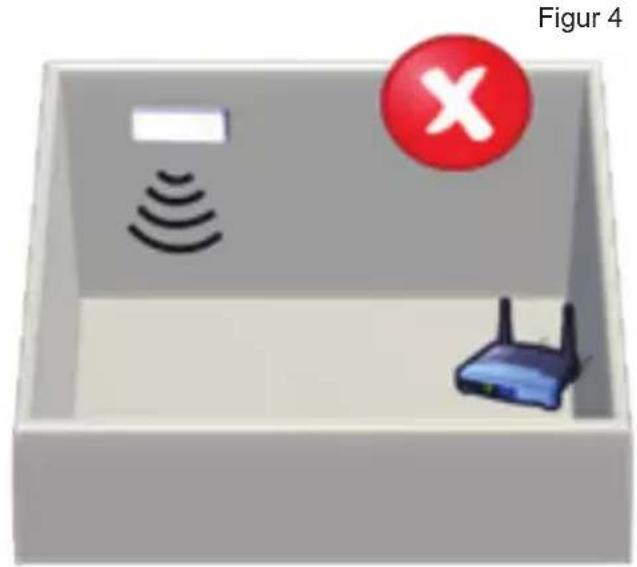

7. Antennens placering

Genom att placera den externa antennen på lämplig plats och i lämplig position kan du förbättra kommunikationen mellan IntesisHome-enheten och din Wi-Fi-router eller -åtkomstpunkt (AP).

Kom ihåg att skruva in antennanslutningen medurs på rätt sätt tills det tar stopp.

Viktigt: Undvik att placera antennen intill metallytor.

Vikligt: Försök om mögligtattkontrollbaraWi-Fi-Häbekningenppäriinstallationsplatsen. En god Wi-Fi-nivå rekommenderes starkt.

Den externa antennen ska helst fästas så nära Wi-Fi-signalkällan (åtkomstpunkt eller router) som möjligt. Se till att placera antennen vertikalt och så att den pekar direkt mot din Wi-Fi-router eller -åtkomstpunkt (AP).

Antennen i vertikalt läge, och så att den pekar mot WI-Fl-åtkomstpunkten eller -routem

Vid problem med täckningen efter installationen, besök avdelningen för anslutningssupport på vår webbplats med adressen www.intesishome.com/support/faq.

8. Temperatursensorns placering

Den medföljande temperatursensorn behöver bara installeras i MKE- och NKE-enheter. Nyare modeller kräver ingen extern temperatursensor.

Anslut temperatursensorn till enhetens anslutning för temperatursensor (figur 1) och sätt fast den andra änden bredvid sensorn för luftkonditioneringsenhetens luftintag.

Se www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf för mer information

En detaljerad beskrivning av installationsmöjligheterna finns i dokumentet på www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf
