Produkttyp	Multi-split luftkonditionering (utomhusenhet)
Modell	CU-3E18LBE
Märke	Panasonic
Mått utomhusenhet (ca.)	780 x 542 x 290 mm
Vikt utomhusenhet (ca.)	42 kg
Strömförsörjning	1~, 220-240 V, 50 Hz
Kylkapacitet	Ej specificerat i manualen
Värmekapacitet	Ej specificerat i manualen
Driftslägen	Auto, Kyla, Värme, Torr, Fläkt
Fläkthastigheter	5 alternativ + Auto
Luftflödesriktning	Automatisk och manuell vertikal sväng
Timer	Programmerbar på/av-timer, dagligen återkommande
Specialfunktioner	Powerful, Quiet
Temperaturområde kyla (inomhus)	16 – 32 °C
Temperaturområde kyla (utomhus)	-10 – 43 °C
Temperaturområde värme (inomhus)	16 – 30 °C
Temperaturområde värme (utomhus)	-10 – 24 °C
Underhåll luftfilter	Rengör med vatten var 6:e vecka
Säkerhetsfunktioner	Jordfelsbrytare rekommenderas, stäng av vid åskväder/rengöring
Fjärrkontroll	Ingår, med LCD-skärm och timerfunktioner
Antal anslutningsbara inomhusenheter	Flera (multi-split system)

Vanliga frågor - CU-3E18LBE PANASONIC

Varför kommer det ånga från min inomhusenhet?

Det är normalt och orsakas av kondensation under kylprocessen.

Varför hör jag vatten som rinner under användning?

Ljudet av rinnande vatten orsakas av köldmediet som strömmar genom systemet.

Vad ska jag göra om luftkonditioneringen sprider en konstig lukt?

Lukten kan komma från fukt i väggen, mattan eller möblerna. Se till att ha god ventilation och rengör filtren.

Varför stannar inomhusfläkten ibland?

I automatiskt läge kan fläkten stanna för att avlägsna omgivningslukter. Detta är normalt.

Varför tar det några minuter innan apparaten startar igen?

Fördröjningen skyddar kompressorn. Apparaten startar först efter några minuter igen.

Vad betyder det om timerindikatorn alltid lyser?

Timern är inställd och upprepas dagligen. Du kan avbryta den genom att trycka på CANCEL.

Hur kan jag få fram felkoden om apparaten stannar?

Tryck på knappen på fjärrkontrollen för att visa felkoden. Kontakta en installatör om den fortsätter blinka.

Vad ska jag göra om fjärrkontrollen inte fungerar?

Kontrollera batterierna och byt ut dem vid behov. Se till att det inte finns hinder mellan fjärrkontrollen och mottagaren.

Hur ofta ska jag rengöra luftfiltren?

Det rekommenderas att rengöra filtren var 6:e vecka med vatten och låta dem torka i skuggan.

Vilka förberedelser krävs för den nya säsongen efter lång stillestånd?

Kontrollera batterierna i fjärrkontrollen, ta bort hinder vid in- och utlopp och slå på kyl-/värmefunktionen i 15 minuter för att testa funktionen.

BRUKSANVISNING CU-3E18LBE PANASONIC

Innan du använder enheten, läs noga igenom denna bruksanvisning och spara den för framtida bruk.

NORSK 42 \~ 49

Tack för att du har köpt Panasonic Värmepump

Bilderna i denna skötselanvisning är endast illustrativa och kan därför skilja sig från den faktiska modellen. Förändringar kan göras utan föregående meddelande angående framtida förbättringar.

SÄKERHETSFÖRESKRIFTER

För att undvika skada på dig själv, skada på andra, eller skada på egendom, var god iaktta följande.

Felaktig användning orsakad av att skötselanvisningen inte följts kan leda till skador, nedan klassas deras allvar:

WARNING
Denna symbol varnar för dödsfara eller allvarliga skador.

FÖRSIKTIGHET

Denna symbol varnar för personskada eller skada på egendom.

Instruktioner klassifi ceras med följande symboler:

Denna symbol betecknar en handling som är FÖRBJUDEN.

Denna symbol betecknar ett handhavande som MÅSTE UTFÖRAS.

WARNING

INOMHUS- OCH UTOMHUSENHET

Denna apparat är inte avsedd att användas av personer (inklusive barn) med reducerad fysiska, sensoriska eller mentala färdigheter, eller brist på erfarenhet och kunskap, ifall de inte övervakats eller instruerats om användandet av apparaten av en person som ansvarar för deras säkerhet. Barn bör övervakas för att se till att de inte leker med apparaten.

Var god rådfråga auktoriserad återförsäljare eller specialist för att reparera, installera, avlägsna och återinstallera enheten. Felaktig installation och hantering orsakar läckage, elstöt eller eldsvåda.

Installera inte enheten i en potentiellt explosiv eller lättantändlig miljö. Underlåtenhet i detta kan resultera i skada till följd av eldsvåda.

För inte in dina fi ngrar eller andra föremål i luftkonditionerarens inomhus- eller utomhusenhet, eftersom roterande delar kan orsaka personskada.

FJÄRRKONTROLL

Låt inte små barn leka med fjärrkontrollen för att förhindra att de av olyckshändelse råkar svälja batterierna.

VARNING
STRÖMFÖRSÖRJNING
	Använd inte modifi erad sladd,förgreningssladd, förlängningssladd ellerospecifi cerad sladd för attundvika överhettning ocheldsvåda.
	Dela inte samma strömuttag med annanutrustning för att undvika överhettning ocheldsvåda.
	Manövrera inte enheten med våta händer för attundvika elstöt.
	Om elkabeln är skadad måste den bytas avtillverkaren eller auktoriserad serviceverkstadeller motsvarande behörig person för att undvikaskador.
	Denna utrustning rekommenderas starkt attinstalleras med Jordfelsbrytare (ELCB, EarthLeakage Circuit Breaker) eller Skyddsenhet förRestström (RCD, Residual Current Device) föratt undvika elstöt eller eldsvåda.
	Denna utrustning måste jordas för att undvikaelstöt eller eldsvåda.
	Vid nödfall eller onormala förhållanden (lukten avbränt, etc), stäng av strömmen, och vänd dig tillen auktoriserad återförsäljare för att få hjälp.Undvik elstöt genom att stänga avströmförsörjningen då:- Före rengöring eller service.- Längre tid utan användning.- Onormalt starkt blixtoväder.

TILLÅTNA DRIFTSFÖRHÅLLANDEN

Värmepumpen får användas vid följande temperaturer

CU-E10HBEA

Temperatur (°C)		Inomhus Utomhus
		*DBT *	WBT *DBT *WBT
KYLA	Max. 32 23 43 26
	Min. 16 11 -10 -
VÄRME	Max. 30 - 24 18
	Min. 16 -10 -

MÄRK:

• Apparaten kan fortfarande fungera som ett kylaggregat vid utomhustemperatur på -10°C i ett obebott rum, t. ex. ett datorrum, med en rumstemperatur av 16°C eller högre och med en relativ fuktighet upp till 80%. Om utomhustemperaturen sjunker till -10°C stängs kompressorn av, för att återstartas när temperaturen åter stigit över -10°C.
• Då utomhustemperaturen är utanför temperaturområdet ovan, sjunker uppvärmningskapaciteten avsevärt och utomhusenheten kan stoppa för skyddskontroll.
  * DBT: Torr temperatur
  * WBT: Våt temperatur

FÖRSIKTIGHET

INOMHUS- OCH UTOMHUSENHET

	Tvätta inte inomhusenheten med vatten, bensen, thinner eller skurpulver.
	Använd inte värmepumpen för annat ändamål än den är avsedd för.
	Använd inte antändbar utrustning framför luftfl ödesutgången för att undvika spridning av eldsvåda.
	Sitt inte direkt i luftriktningen under längre tidsperioder vid kyldrift.
	Sitt inte och ställ dig inte på enheten, eftersom du då kan trilla och skada dig.
	Rör inte den vassa aluminiumfl änsen, eftersom vassa delar kan orsaka personskada.
	Sätt inte på inomhusenheten till ON då du vaxar golvet. Efter vaxning, vädra rummet ordentligt innan du använder enheten.
	Installera inte enheten på oljiga eller rökiga platser.
	Se till så att dräneringsslangen är korrekt ansluten. Annars kan läckage uppstå.
	Vädra rummet regelbundet.
	Efter en längre tids användning, se till så att monteringskonsolen inte är försvagad för att undvika att enheten faller ner.

FJÄRRKONTROLL

	Använd inte uppladdningsbara batterier (Ni-Cd) till fjärrkontrollen.Det kan skada fjärrkontrollen.
	Ta ur batterierna ur fjärrkontrollen om värmepumpen inte skall användas under en längre tid.
	Nya batterier av samma typ måste sättas i med rätt polaritet för att förhindra dålig funktion för fjärrkontrollen.

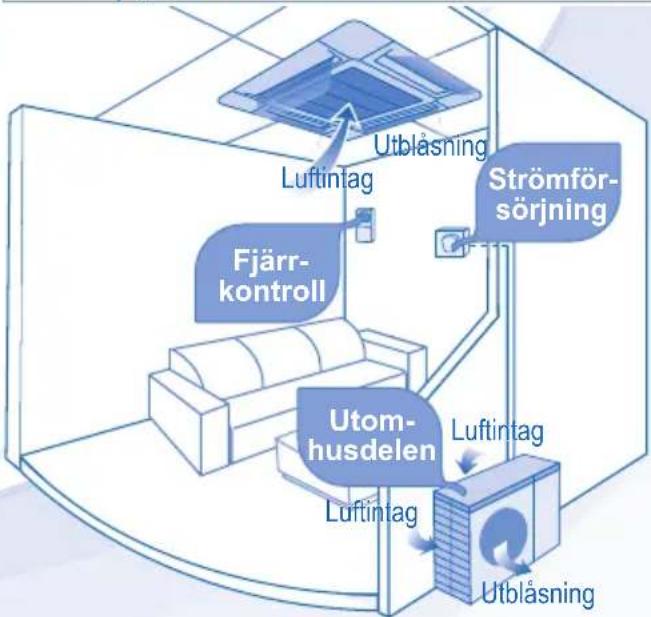

MULTILUFTKONDITIONERARSYSTEM

DEFINITIONER

Med multiluftkonditionerarsystem sparar du plats genom att du kan ansluta flera inomhusenheter till en enstaka utomhusenhet.

INOMHUSDEL

• Det är möjligt att använda inomhusenheterna var och en eller samtidigt. Användarlägesprioritet ges till den enhet som först sätts på.
• Under användning, kan uppvärmnings- och nedkylningsläge ej aktiveras på samma gång hos olika inomhusenheter. Strömindikatorn blinkar för att indikera att inomhusenheten står i väntläge för annat användarläge.

TILLÅTNA DRIFTSFÖRHÅLLANDEN

Multi-split Utomhusenhet

• Slå ifrån strömmen innan rengöring.
• Rör ej aluminiumflänsen, den vassa delen kan orsaka skada.

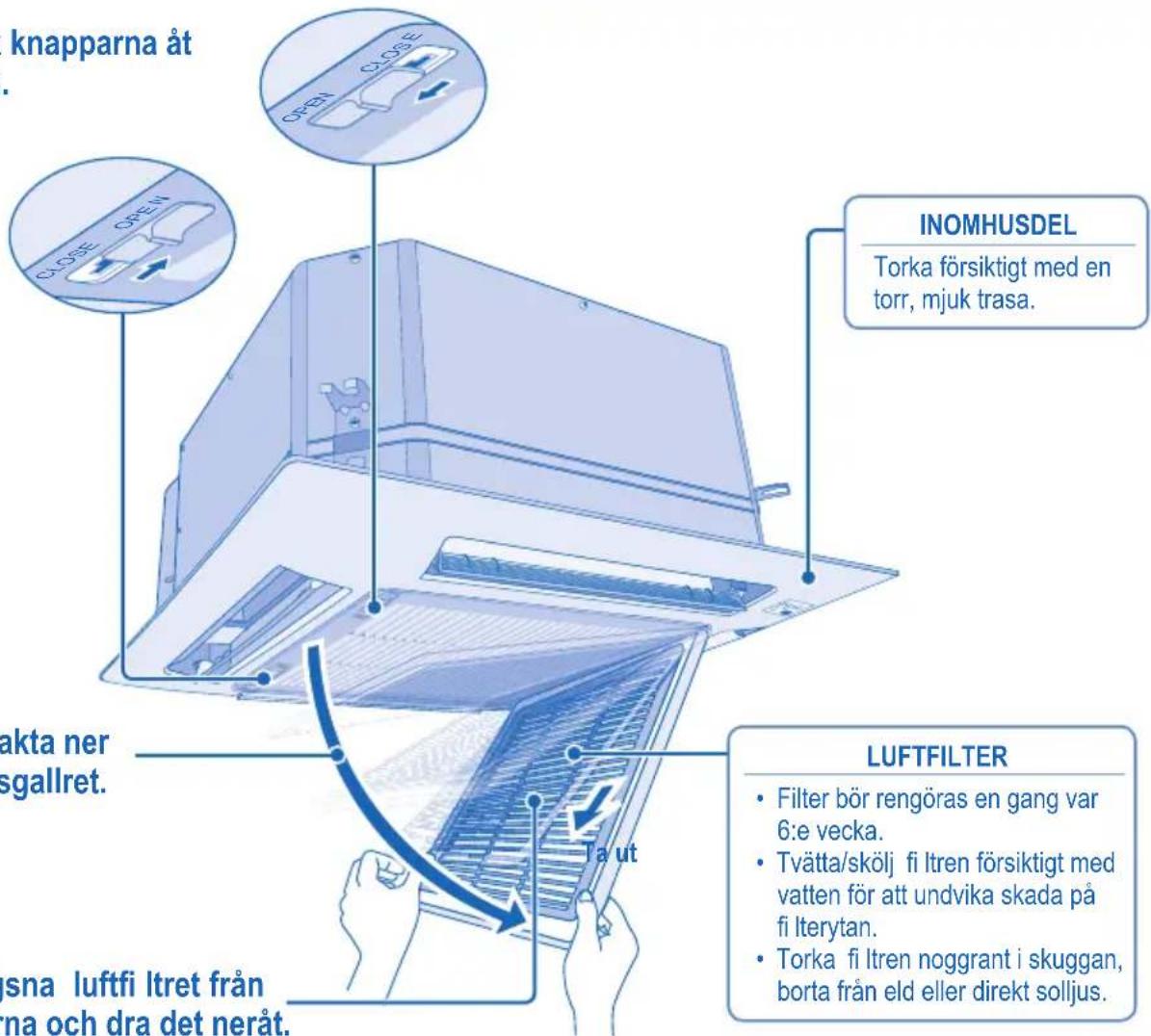

RENGÖRINGSINSTRUKTIONER

• Använd inte bensol, thinner eller skurpulver.
• Använd endast tvål (pH7) eller neutrala hushållsrengöringsmedel.
• Använd inte varmare vatten än 40°C.

RÅD

- För att säkra optimal prestanda hos enheten, måste rengöringsunderhåll utföras med jämna mellanrum. Var god rådfråga auktoriserad återförsäljare.

1 Tryck knapparna åt sidan.

2 Dra sakta ner intagsgallret.
3 Avlägsna luftfi ltret från fl ikarna och dra det neråt.

LUFTFILTER

• Filter bör rengöras en gang var 6:e vecka.
• Tvätta/skölj fi Itren försiktigt med vatten för att undvika skada på fi Iterytan.
• Torka fi ltren noggrant i skuggan, borta från eld eller direkt solljus.

Kontrollpanel

POWER (Grön)
• TIMER (Orange)
POWERFUL (Orange)
• QUIET (Orange)
AIR SWING (Orange)

Fjärrkontroll- mottagare

Auto-knapp OFF/ON

- Används då fjärrkontrollen tappats bort eller fungerar felaktigt.

Steg Åtgärd Funktionssätt
1 Tryck på knappen en gång. Automatdrift
2	Tryck tills du hör ett bip-ljud.	Låst kyldrift
3	Upprepa steg 2. Tryck på knappen igen tills du hör två bip-ljud och släpp knappen.	Normal kyldrift
4	Upprepa steg 3. Tryck tills du hör tre bip-ljud och släpp upp knappen.	Låst värmedrift
Tryck ner knappen för att stänga av.

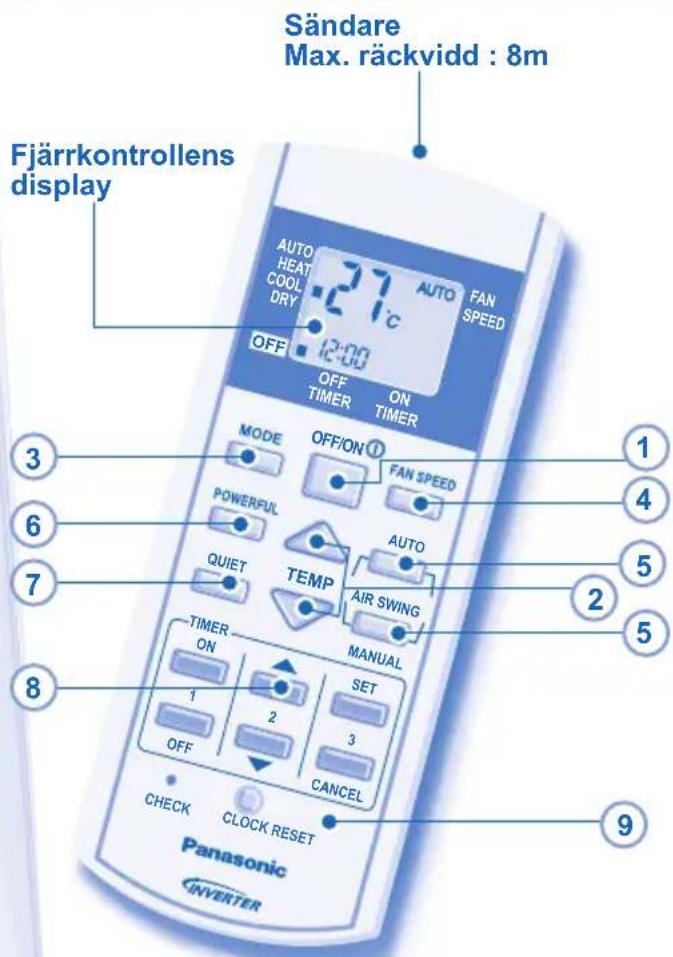

Tryck på fjärrkontrollens knapp

1

- Var god håll koll på indikationen OFF på fjärrkontrollens display för att förhindra att enheten startas/stoppas på fel sätt.

2

STÄLLA IN TEMPERATUR

• Valområde: 16°C \~ 30°C
• Användning av enheten inom det rekommenderade temperaturområdet kan göra att energi sparas.
  LAGET VARMT:20°C\~24°C.
  LÄGET KALLT : 26°C \~ 28°C.
  LÄGET TORRT : 1°C \~ 2°C lägre än rumstemperatur.

3

VÄLJA FUNKTIONSLÄGE

AUTOMATISKT LÄGE - FÖR ENKLARE ANVÄNDNING

• Då val av användarläge sker blinkar driftslampan.
• Enheten väljer på nytt funktionsläge efter 10 minuter hela tiden enligt temperaturinställning, utomhus- och rumstemperatur (För singel-split-system).
• Enheten väljer på nytt funktionsläge efter 3 timmar hela tiden enligt temperaturinställning, utomhus- och rumstemperatur (För Multi-split-system).

LÄGET VARMT - FÖR ATT FÅ VARM LUFT

- Det tar en stund för enheten att värmas upp. Driftsindikatorn blinkar under tiden.

LÄGET KALLT - FÖR ATT FÅ KALL LUFT

- Använd gardiner för att avskärma från solljus och värme från utomhus för att minska strömförbrukningen vid kylning.

LÄGET TORRT - FÖR ATT AVFUKTA DIN OMGIVNING

- Enheten arbetar med låg fl äkthastighet för att ge en mild nedkylning.

4 VÄLJA FLÄKTHASTIGHET (5 VAL)

FAN SPEED

- För AUTO, justeras inomhusfl äkthastigheten automatiskt enligt användarläge.

5 JUSTERA LUFTFLÖDETS RIKTNING

LUFTFLÖDE - AUTOMATISK

• Det vertikala luftfl ödesspjället svänger upp och ner automatiskt.
• I uppvärmningsläget, blåser luften horisontellt ett tag, och börjar sedan blåsa neråt.

LUFTFLÖDE - MANUELL

- Luftfl ödet kan ställas in i önskad riktning med hjälp av fjärrkontrollen.

- Justera inte den vertikala luftriktaren manuellt.

- Luften släpps ut jämt via de 4 utblåsventilerna.

6 NA ONSKAD TEMPERATUR SNABBT

• Singel-split-system: Denna drift stoppar automatiskt efter 20 minuter.
• Multi-split-system: Tryck på knappen igen eller ställ enheten till OFF för att stoppa denna drift.

7 FOR ATT FA EN TYST OMGIVNING

• Denna funktion reducerar luftfl ödesoljud.

8 Tryck och håll nere i ungefär 10 sekunder för att visa temperaturinställningen i °C eller °F.

9 Tryck ner för att återställa fjärrkontrollens standardinställning.

OBSERVERA

• Funktionerna kan aktiveras i alla lägen och kan stängas av genom att motsvarande knapp trycks ned en gang till.
• Kan inte väljas samtidigt.

STÄLLA IN TIMERN

- För att sätta på enheten till ON eller stänga av till OFF vid en förinställd tid.

Välj ON eller OFF timer

Ställa in tiden Bekräfta

- För att radera endera ON eller OFF timern, tryck på ON eller OFF, och därefter på CANCEL.

• När Timern är satt i läget ON, kan enheten starta tidigare (upp till 35 minuter) före den faktiska inställda tiden för att kunna nå den önskade temperaturen till den inställda tiden.
• Timerfunktionen baseras på klockan som är inställd i fjärrkontrollen och upprepas dagligen när den väl ställts in. För inställning av klockan, var god se Förberedelse Av Fjärrkontroll på omslagets baksida.
• Om timern raderas manuellt eller till följd av strömavbrott, kan du återställa den tidigare inställningen (så fort strömmen återkommit) genom att trycka ner SET.

PROBLEMLÖSNING

Följande yttringar är ej tecken på tekniska fel.

YTTRING		ORSAK
Dimma kommer ur inomhusdelen. ▶ • Kondensering på grund av kylprocessen.
Låter som rinnande vatten under drift. ▶ • Flöde av kylmedel inuti enheten.
Onormal lukt i rummet. ▶ • Detta kan bero på en fuktig lukt som avges från väggen, mattan, möblerna eller textilier.
Fläkten i inomhusdelen stannar tillfälligt vid automatisk fl äkthastighet.	▶	• Hjälper till att avlägsna lukt från inomhusdelen.
Luftflödet fortsätter även efter att användningen stoppats.	▶	• Utsläppning av återstående värme från inomhusenheten (max 30 sekunder).
Driften fördröjs några minuter efter återstart.	▶	• Fördröjningen utgör ett skydd för enhetens kompressor.
Utomhusdelen avger vatten/ånga. ▶ • Kondensering eller avdunstning sker på rören.
Timerlampan är tänd konstant. ▶ • Den inställda timertiden upprepas dagligen när den är inställd.
Strömindikatorn blinkar under läget VARMT utan varmluftstillförsel (och spjället är stängt).	▶	• Enheten är i avfrostningsläget (och LUFTRIKTNING är inställd på AUTO).
Fläkten i inomhusdelen stannar tillfälligt vid uppvärmning.	▶	• För att undvika kallras under avfrostning.
Driftslampan blinkar innan apparaten slås På.	▶	• Detta utgör ett förberedande funktionssteg när ON timer har ställts in.
Knakande ljud vid drift. ▶ • Temperaturförändringar orsakar utvidgningen/sammandragningen hos enheten.

Kontrollera följande innan du ringer för att få hjälp.

YTTRING		KONTROLLERA
Uppvärmningen/Nedkylningen fungerar inte tillräckligt effektivt.	►	Ställ in temperaturen korrekt.Stäng alla dörrar och fönster.Rengör eller byt ut fi Itren.Ta bort eventuella hinder vid öppningarna för luftintag och luftutsläpp.
Det hörs oljud under drift.►Kolla ifall enheten installerats med en lutning.
		Stäng frontpanelen ordentligt.
Fjärrkontrollen fungerar inte. (Displayen är svag eller sändningssignalen är svag.)	►	Sätt i batterierna korrekt.Byt ut svaga batterier.
Enheten fungerar inte.►Kolla ifall strömbrytaren är frånslagen.		Kolla ifall timern har ställts in.
Enheten tar ej emot signal från fjärrkontrollen.	►	Se till så att mottagaren ej är är skymd bakom något.Vissa fl uorescerande ljus kan störa signalen. Var god rådfråga auktoriserad återförsäljare.
Patrol-avkännaren eller e-ion-indikatorn på inomhusenheten blinkar.	►	Stoppa Patrol- eller i-ion-funktionen och återstarta sedan. Om patrol-avkännaren eller e-jon-indikatorn fortfarande blinkar, var god vänd dig till en auktoriserad återförsäljare.

Enheten stoppar och timerindikatorn blinkar.

Använd fjärrkontrollen för att få fram felkoden.

Obs:

- För vissa fel, kan du behöva starta om enheten med begränsad användning med 4 pipljud under användningsstarten.

FÖR SÄSONGSKONTROLL EFTER LÄNGRE PERIOD UTAN ANVÄNDNING

• Kontrollera fjärrkontrollens batterier.
• Se till att öppningarna för luftintag och luftutgång inte hindras av något.
• Använd knappen Auto OFF/ON för att välja Nedkylnings-/Uppvärmningsdriften, och efter 15 minuters drift är det normalt med följande temperaturskillnad mellan öppningarna för luftintag och luftutgång:
  Kylning: ≥ 8°C Värme: ≥ 14°C

• Aktivera läget Uppvärmning i 2-3 timmar som ett alternativ för att ordentligt avlägsna fukt som finns kvar i de inre delarna för att undvika mögelbildning.
• Slå ifrån strömmen.
  • Ta ur batterierna ur fjärrkontrollen.

ICKE FUNKTIONSDUGLIGA KRITERIER

STÄNG AV STRÖMTILLFÖRSELN och rådfråga sedan auktoriserad återförsäljare under följande omständigheter:

• Onormala ljud vid drift.
  • Vatten/främmande partiklar har kommit in i fjärkontrollen.
  • Vattenläcka från inomhusenheten.
• Strömbrytaren stängs ofta av.
• Elkabeln överhettas.
• Brytare eller knappar fungerar inte korrekt.

Information för användare om hopsamling och avfallshantering av gammalt material och använda batterier

Dessa symboler på produkter, förpackningar och/eller medföljande dokument betyder att man inte ska blanda elektriska och elektroniska produkter eller batterier med vanliga hushållssopor.

För att gamla produkter och använda batterier ska hanteras och återvinnas på rätt sätt ska man ta dem till passande uppsamlingsställe i enlighet med nationella bestämmelser och direktiven 2002/96/EC och 2006/66/EC.

När du kasserar dessa produkter och batterier på rätt sätt hjälper du till att spara på värdefulla resurser och förebygga en potentiell negativ inverkan på människors hälsa och på miljön som annars skulle kunna uppstå p.g.a. otillbörlig avfallshantering.

För mer information om uppsamling och återvinning av gamla produkter och batterier, var god kontakta din kommun, din avfallshanterare eller det försäljningsställe där du köpte din artikel.

Olämplig avfallshantering kan beläggas med straff i enlighet med nationella bestämmelser.

För affärsanvändare inom den Europeiska Unionen

Om du vill kassera elektrisk eller elektronisk utrustning, var god kontakta din återförsäljare eller leverantör för ytterligare information.

[Information om avfallshantering i länder utanför den Europeiska unionen]

Dessa symboler är endast giltiga inom den Europeiska Unionen. Om du vill kassera dessa föremål, var god kontakta dina lokala myndigheter eller din lokala återförsäljare och fråga efter rätt metod för avfallshantering.

Notering till batterisymbolen (nedtill, två symbolexempel):

Denna symbol kan användas i kombination med en kemisk symbol. I detta fall iaktar den de krav som ställs upp i direktivet för den aktuella kemikalien.
