CU-3E18LBE - Ar condicionado PANASONIC - Manual de utilização gratuito

Tipo de produto	Ar condicionado multi-split (unidade externa)
Modelo	CU-3E18LBE
Marca	Panasonic
Dimensões da unidade externa (aprox.)	780 x 542 x 290 mm
Peso da unidade externa (aprox.)	42 kg
Alimentação	1~, 220-240 V, 50 Hz
Capacidade de refrigeração	Não especificado no manual
Capacidade de aquecimento	Não especificado no manual
Modos de operação	Auto, Refrigeração, Aquecimento, Seco, Ventilador
Velocidades do ventilador	5 opções + Auto
Direção do fluxo de ar	Oscilação vertical automática e manual
Temporizador	Temporizador programável liga/desliga, repetível diariamente
Funções especiais	Potente, Silencioso
Faixa de temperatura refrigeração (interior)	16 – 32 °C
Faixa de temperatura refrigeração (exterior)	-10 – 43 °C
Faixa de temperatura aquecimento (interior)	16 – 30 °C
Faixa de temperatura aquecimento (exterior)	-10 – 24 °C
Manutenção do filtro de ar	Limpar a cada 6 semanas com água
Proteções	Disjuntor diferencial recomendado, desligar em caso de tempestade/limpeza
Controle remoto	Incluso, com tela LCD e funções de temporizador
Número de unidades internas a conectar	Múltiplas (sistema multi-split)

Perguntas frequentes - CU-3E18LBE PANASONIC

Por que sai vapor da minha unidade interna?

Isso é normal e é causado por condensação durante o processo de refrigeração.

Por que ouço água fluindo durante o uso?

O som de água fluindo é causado pelo refrigerante que circula pelo sistema.

O que fazer se o ar condicionado espalhar um odor estranho?

O odor pode ser proveniente de umidade na parede, carpete ou móveis. Garanta uma boa ventilação e limpe os filtros.

Por que o ventilador interno para ocasionalmente?

No modo automático, o ventilador pode parar para eliminar odores ambientais. Isso é normal.

Por que leva alguns minutos para o aparelho reiniciar?

O atraso protege o compressor. O aparelho só reinicia após alguns minutos.

O que significa se o indicador do temporizador estiver sempre aceso?

O temporizador está configurado e é repetido diariamente. Você pode cancelá-lo pressionando CANCEL.

Como consultar o código de erro se o aparelho parar?

Pressione o botão no controle remoto para exibir o código de erro. Consulte um instalador se ele continuar piscando.

O que fazer se o controle remoto não funcionar?

Verifique as pilhas e substitua-as se necessário. Certifique-se de que não há obstáculos entre o controle remoto e o receptor.

Com que frequência devo limpar os filtros de ar?

Recomenda-se limpar os filtros a cada 6 semanas com água e deixá-los secar à sombra.

Quais são os preparativos para a nova temporada após longa parada?

Verifique as pilhas do controle remoto, remova obstáculos nas entradas e saídas e ligue a função de refrigeração/aquecimento por 15 minutos para testar o funcionamento.

MANUAL DE UTILIZADOR CU-3E18LBE PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

NEDERLANDS 18 \~ 25

SISTEMA DE AR CONDICIONADO MÚLTIPLO 12

UNIDADE INTERIOR 13

CONTROLO REMOTO 14\~15

RESOLUÇÃO DE PROBLEMAS 16\~17

INFORMAÇÃO 50\~52

GUIA RÁPIDO TAMPA TRASEIRA

NOTA

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fins de melhoramento futuro.

PRECAUÇÕES DE SEGURANÇA

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

AVISO

Este símbolo indica perigo de morte ou ferimento grave.

CUIDADO

Este símbolo indica perigo de ferimento ou danos de bens.

As instruções a seguir são classifi cadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo.

Por favor consulte o representante autorizado ou especialista para reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio.

Não instale a unidade numa ambiente potencialmente explosivo ou inflamável. Se não fizer isso, pode provocar incêndio por acidente.

Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos.

Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico.

CONTROLO REMOTO

Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

AVISO
FONTE DE ALIMENTAÇÃO
	Não utilize um cabo modifi cado,com união, com extensão ounão especifici cado para evitar osobreaquecimento e incêndio.
	Não partilhe a mesma saída de energia comoutro equipamento para evitar sobreaquecimentoe incêndio.
	Não utilize com as mãos molhadas para evitarchoque eléctrico.
	Se o cabo de alimentação estiver danifi cado,terá de ser substituído pelo fabricante, agentede assistência ou técnico qualifi cado para evitarsituações de perigo.
	É fortemente recomendada a instalação doDisjuntor com fuga à terra (ELCB) ou umDispositivo de Corrente Residual (RCD) paraevitar choque eléctrico ou incêndio.
	Este equipamento deve ter ligação terra paraevitar choque eléctrico ou incêndio.
	Numa situação de emergência ou condiçõesanómalas (cheiro a queimado, etc.), desligue alimentação e consulte o revendedor autorizado.Evitar choque eléctrico ao desligar a fonte dealimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.- Forte actividade de relâmpagos fora do normal.

FONTE DE ALIMENTAÇÃO

	Não utilize um cabo modifi cado,com união, com extensão ounão espécifi cado para evitar osobrequecimento e incêndio.
	Não partilhe a mesma saída de energia comoutro equipamento para evitar sobreaquecimentoe incêndio.
	Não utilize com as mãos molhadas para evitarchoque eléctrico.
	Se o cabo de alimentação estiver danifi cado,terá de ser substituído pelo fabricante, agentede assistência ou técnico qualifi cado para evitarsituações de perigo.
	É fortemente recomendada a instalação doDisjuntor com fuga à terra (ELCB) ou umDispositivo de Corrente Residual (RCD) paraevitar choque eléctrico ou incêndio.
	Este equipamento deve ter ligação terra paraevitar choque eléctrico ou incêndio.
	Numa situação de emergência ou condiçõesanómalas (cheiro a queimado, etc.), desligue alimentação e consulte o revendedor autorizado.Evitar choque eléctrico ao desligar a fonte dealimentação quando:- Antes da limpeza ou manutenção.- Não utilização prolongada.- Forte actividade de relâmpagos fora do normal.

CONDIÇÃO DE FUNCIONAMENTO

Utilize este ar condicionado com o seguinte intervalo de temperatura

CU-E10HBEA

Temperatura (°C)		Interior Exterior
		*DBT *WBT *DBT *WBT
ARREFECIMENTO	Máximo 32	23 43 26
	Mínimo 16	11 -10 -
AQUECIMENTO	Máximo 30	- 24 18
	Mínimo 16	- -10 -

AVISO:

• Esta unidade funciona também como refrigerador com uma temperatura exterior de -10°C numa sala especial, como um polo informático, que apresente uma temperatura ambiente de 16°C ou superior e uma humidade ambiente máxima de 80%. Quando a temperatura exterior chegar aos -10°C, o compressor é desligado. Este volta a funcionar quando a temperatura subir para além dos -10°C.
• Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer signifi cantemente e a unidade exterior poderá parar para controlo de protecção.
  * DBT: Temperatura de bolbo Seco
  * WBT: Temperatura de bolbo Húmido

CUIDADO
UNIDADE INTERIOR E UNIDADE EXTERIOR
	Não lave a unidade interior com água, benzina, diluente ou pó áspero.
	Não utilize a unidade para outros fins, como, por exemplo, a conservação de alimentos.
	Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio.
	Não se exponha directamente ao ar frio durante um período de tempo prolongado.
	Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente.
	Não toque na rebarba de alumínio afiada, as peças afiadas podem provocar lesões.
	Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar.
	Não instalar a unidade em áreas com óleos e fumos.
	Certifi que-se que o tubo de drenagem está ligado adequadamente. De contrário, pode ocorrer fuga.
	Areje regularmente a sala.
	Após longo período de uso, certifi que-se que a armação da instalação não está deteriorada para evitar que a unidade caia.
CONTROLO REMOTO
	Não utilize pilhas recarregáveis (Ni-Cd). Pode danifi car o controlo remoto.
	Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado.
	Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas para evitar a avaria do controlo remoto.

SISTEMA DE AR CONDICIONADO MÚLTIPLO

DEFINIÇÃO

Os sistemas de ar condicionado múltiplo poupam espaço permitindo-lhe ligar mútiplas unidades interiores a uma única unidade exterior.

UNIDADE INTERIOR

• É possível as unidades interiores funcionarem individualmente ou em simultâneo. O modo de funcionamento prioritário é dado à primeira unidade que é ligada.
• Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para diferentes unidades interiores. O indicador de alimentação fica intermitente para indicar que a unidade interior está em espera para um modo de funcionamento diferente.

CONDIÇÃO DE FUNCIONAMENTO

Unidade exterior de divisão múltipla

• Desligue a unidade antes de efectuar a limpeza.
• Não toque nas alhetas de alumínio, a parte afi ada pode causar ferimentos.

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (≈ pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

SUGESTÃO

- Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. Por favor consulte o fornecedor autorizado.

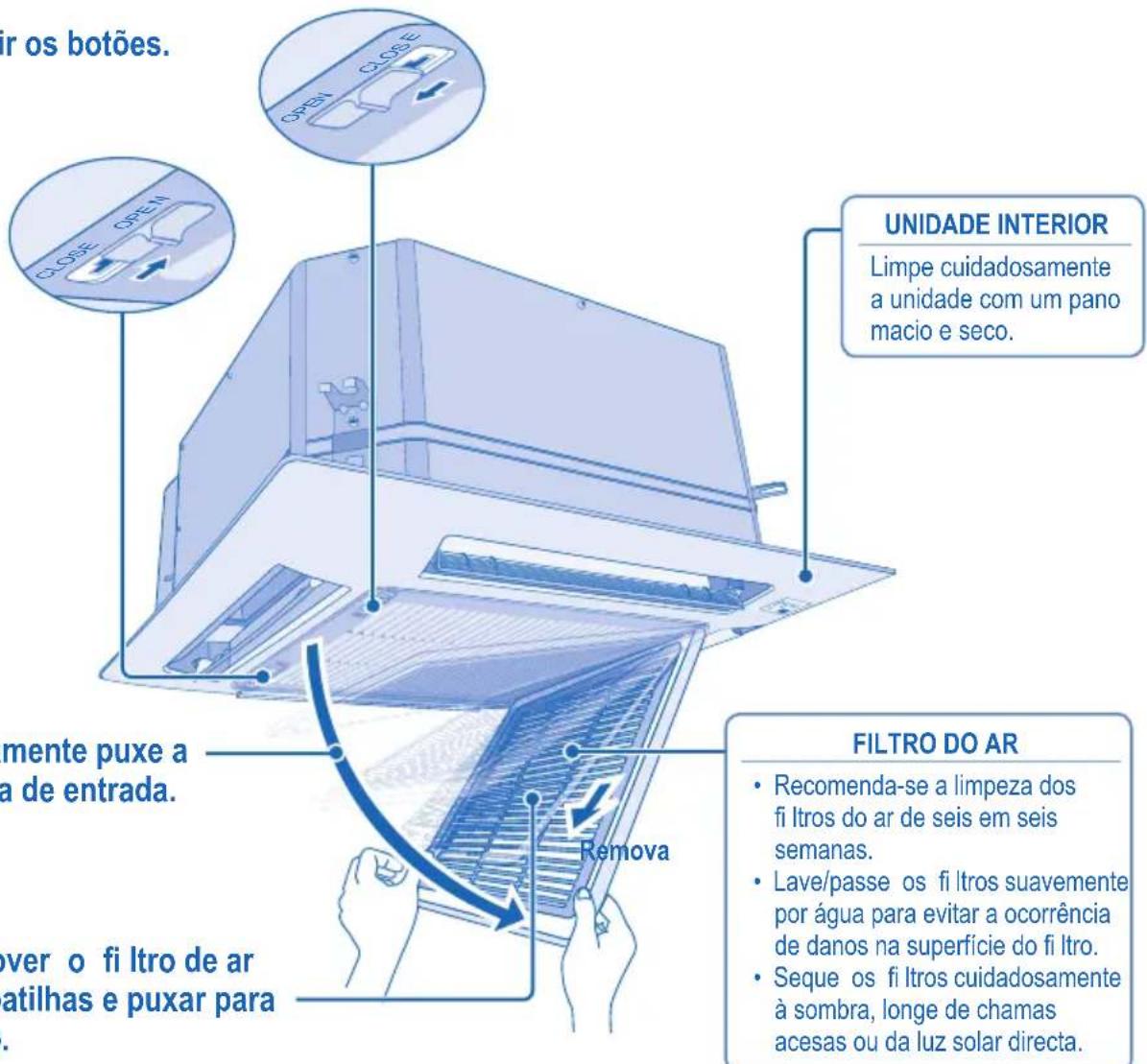

1 Premir os botões.

2 Lentamente puxe a grelha de entrada.

3 Remover o fi Itro de ar das patilhas e puxar para baixo.

FILTRO DO AR

• Recomenda-se a limpeza dos fi Itros do ar de seis em seis semanas.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi ltros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.

CONTROLO REMOTO

Painel de controlo

POWER (Verde)
TIMER (Laranja)
POWERFUL (Laranja)
QUIET (Laranja)
AIR SWING (Laranja)

Receptor do controlo remoto

AUTO

Botão auto OFF/ON

- Utilizado quando o controlo remoto está mal colocado ou avariado.

Passo Acção Modo
1 Prima uma vez. Automático
2	Prima sem soltar até ouvir um sinal sonoro e, em seguida, liberte.	Arrefecimento forçado
3	Repita o passo 2. Prima sem soltar até ouvir dois sinal sonoro e, em seguida, liberte.	Arrefecimento normal
4	Repita o passo 3. Prima sem soltar até ouvir três sinais sonoros e, em seguida, liberte.	Aquecimento forçado
Prima o botão para desligar.

Prima o botão do controlo remoto

1 PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

- Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente.

2 PARA CONFIGURAR A TEMPERATURA

- Alcance de seleção: 16°C \~ 30°C.

- Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia.

MODO DE AQUÉCIMENTO : 20°C\~24°C.

MODO DE ARREFECIMENTO : 26°C \~ 28°C.

MODO SECO : 1°C \~ 2°C abaixo da temperatura ambiente.

3 PARA SELECCIONAR O MODO DE OPERAÇÃO

MODO AUTOMÁTICO - Para sua conveniência

- Durante a seleção do modo de funcionamento o indicador de potência pisca.

- A unidade selecciona o modo de operação a cada 10 minutos de acordo com a definição da temperatura e temperatura ambiente (apenas para Sistema de divisão única).

- A unidade selecciona o modo de operação a cada 3 horas de acordo com a definição da temperatura, temperatura exterior e temperatura ambiente (apenas para Sistema de divisão múltipla).

MODO DE AQUECIMENTO - Para desfrutar de ar quente

- A unidade demora um pouco a aquecer. O indicador de energia pisca durante esta operação.

MODO DE ARREFECIMENTO - Para desfrutar de ar fresco

- Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio.

MODO SECO - Para desumidifi car o ambiente

- A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

4

- Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

5

PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR

FLUXO DE AR - AUTOMÁTICO

• As placas verticais do fluxo de ar oscilam automaticamente para cima e para baixo.
• No modo de aquecimento, o ar sair em sentido horizontal durante algum tempo, começando depois a sair para baixo.

FLUXO DE AR - MANUAL

• O direcionamento do ar pode ser regulado como desejado através do controlo remoto.
• Não ajuste manualmente as placas verticais da direcção do fl uxo de ar.

- O ar é descarregado uniformemente através dos 4 orifícios de saída.

6

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

• Sistema de divisão única: Esta operação irá parar automaticamente após 20 minutos.
• Sistema de divisão múltipla: Prima o botão novamente ou desligue a unidade para parar esta operação.

7

- Esta operação reduz o ruído do fl uxo de ar.

8

Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F. Prima para restabelecer as confi gurações padrão do controlo remoto.

NOTAS

QUIET

POWERFUL

• Pode ser activado em todos os modos e pode ser cancelado premindo novamente o respectivo botão.
• Não pode ser seleccionado ao mesmo tempo.

COMO CONFIGURAR O TEMPORIZADOR

- Para LIGAR (ON) ou DESLIGAR (OFF) a unidade num tempo predefi nido.

Seleccione a função ON ou OFF do temporizador.

Confi gure a hora.

Confirme.

- Para cancelar a função ON ou OFF do temporizador, prima ON ou OFF e, em seguida, prima CANCEL.

• Quando confi gurar o Temporizador LIGADO (ON), a unidade pode começar mais cedo (até 35 minutos) antes da hora confi gurada de maneira a alcançar a temperatura desejada a tempo.
• A operação do temporizador é baseada na confi guração do relógio no controlo remoto e repete diariamente uma vez configurada. Para configurar o relógio, por favor consulte Preparação do Controlo Remoto na contracapa.
• Se o temporizador for cancelado manualmente ou devido a uma falha de corrente, pode restabelecer a confi guração anterior (após restabelecer a energia) premindo SET.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

SINTOMA		CAUSA
Sai névoa da unidade interior. ▶ Efeito de condensação devido ao processo de arrefecimento.
Ouve-se o fl uxo de água quando a unidade está a funcionar.		Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho. ▶ Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.		Isto ajuda a remover os odores do ambiente.
O fl uxo de ar continua mesmo após o funcionamento ter cessado.		Extracção do restante calor da unidade interior (máximo 30 segundos).
O funcionamento é atrasado durante alguns minutos após a reprogramação.		O atraso é um mecanismo de protecção do compressor da unidade.
A unidade exterior produz água/vapor. ▶ Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado.		A programação do temporizador é activada diariamente depois de programada.
O indicador de energia pisca durante o modo HEAT (calor) sem fornecimento de ar morno (e a alavanca está fechada).		A unidade está em modo descongelar (e a oscilação do ar (AIR SWING) está defi nido como automático (AUTO)).
O ventilador interior pára ocasionalmente no modo de aquecimento.		Para evitar o efeito de arrefecimento acidental.
O indicador de alimentação pisca antes da unidade ser ligada.		Este é um passo preliminar para a operação, quando o temporizador ON estiver defi nido.
Som de quebra durante o funcionamento. ▶ Mudanças de temperatura causam a expansão/ contracção da unidade.

Verifi que o seguintes antes de pedir assistência.

SINTOMA	VERIFICAR
O modo de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.	Configure a temperatura correctamente.Feche todas as portas e janelas.Limpe ou substitua os fi ltros.Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento.	Certifique-se de que a unidade foi instalada numa inclinação.Feche o painel dianteiro devidamente.
O controlo remoto não funciona.(O visor está escuro ou o sinal de transmissão está fraco.)	Introduza as pilhas devidamente.Substitua as pilhas gastas.
A unidade não funciona.	Verifique se o disjuntor disparou.Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controlo remoto.	Certifique-se que o receptor não está obstruído.Algumas luzes fl uorescentes podem interferir com o transmissor de sinal. Consulte o revendedor autorizado.
O sensor de vigilância ou o indicador de iões na unidade interior está a piscar.	Parar o funcionamento Patrol ou e-ion depois reiniciar.Se o sensor de vigia ou o indicador de e-iões ainda estiver a piscar, consulte o revendedor autorizado.

A unidade desliga-se e o indicador do temporizador começa a piscar.

Utilize o controlo remoto para obter o código de erro.

Nota:

- Para um certo erro, pode reiniciar a unidade com funcionamento limitado com 4 bips enquanto inicia o funcionamento.

PARA UMA INSPECÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Use a tecla Auto OFF/ON (Ligar/Desligar automático) para seleccionar a operação de Arrefecimento/Aquecimento (COOL/HEAT), após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar:
  Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C

• Active o modo Aquecimento durante 2\~3 horas como alternativa para remover completamente a humidade nas partes internas para evitar o crescimento de mofo.
• Desligue a unidade.
• Remova as pilhas do controlo remoto.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no controlo remoto.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fi o distribuidor de corrente aquece de forma anormal.
• Os interruptores ou botões não estão a funcionar devidamente.

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias

Estes símbolos nos produtos, embalagens e documentos significam que os produtos eléctricos e electrónicos usados não podem ser misturados com os resíduos urbanos.

Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/EC e 2006/66/EC.

A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos.

Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido.

De acordo com a legislacao nacional, podem ser aplicadas multas caso seja feita a eliminação incorrecta destes resíduos.

Para Utilizadores Não Particulares da União Europeia

Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuidor ou Produtor para obter mais informações.

[Informação sobre a eliminação noutros países fora da União Europeia]

Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto.

Nota para os símbolos de baterias (dois exemplos de símbolos):

Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados.

Ligue/Desligue a unidade.
