Тип продукт	Мулти-сплит климатик (външно тяло)
Модел	CU-3E18LBE
Марка	Panasonic
Размери на външното тяло (прибл.)	780 x 542 x 290 mm
Тегло на външното тяло (прибл.)	42 kg
Захранване	1~, 220-240 V, 50 Hz
Охлаждаща мощност	Не е посочено в ръководството
Отоплителна мощност	Не е посочено в ръководството
Режими на работа	Автоматичен, Охлаждане, Отопление, Изсушаване, Вентилатор
Скорости на вентилатора	5 опции + Автоматичен
Посока на въздушния поток	Автоматично и ръчно вертикално люлеене
Таймер	Програмируем таймер за включване/изключване, ежедневно повторение
Специални функции	Мощно, Тиха
Температурен диапазон на охлаждане (вътре)	16 – 32 °C
Температурен диапазон на охлаждане (вън)	-10 – 43 °C
Температурен диапазон на отопление (вътре)	16 – 30 °C
Температурен диапазон на отопление (вън)	-10 – 24 °C
Поддръжка на въздушен филтър	Почистване с вода на всеки 6 седмици
Предпазни устройства	Препоръчва се дефектнотоков предпазител, изключване при гръмотевична буря/почистване
Дистанционно управление	Включено, с LCD дисплей и функции на таймер
Брой вътрешни тела за свързване	Няколко (мулти-сплит система)

Често задавани въпроси - CU-3E18LBE PANASONIC

Защо излиза пара от вътрешното ми тяло?

Това е нормално и се причинява от кондензация по време на охлаждане.

Защо чувам вода да тече по време на работа?

Звукът от течаща вода се причинява от охлаждащата течност, която преминава през системата.

Какво да направя, ако климатикът излъчва странна миризма?

Миризмата може да идва от влага в стената, килима или мебелите. Осигурете добра вентилация и почистете филтрите.

Защо вътрешният вентилатор спира от време на време?

В автоматичен режим вентилаторът може да спре, за да премахне миризми от околната среда. Това е нормално.

Защо отнема няколко минути, преди устройството да стартира отново?

Закъснението защитава компресора. Устройството стартира отново след няколко минути.

Какво означава, ако индикаторът на таймера свети постоянно?

Таймерът е настроен и се повтаря ежедневно. Можете да го отмените, като натиснете CANCEL.

Как мога да видя кода за грешка, ако устройството спре?

Натиснете бутона на дистанционното, за да се появи кодът за грешка. Консултирайте се с инсталатор, ако продължава да мига.

Какво да направя, ако дистанционното управление не работи?

Проверете батериите и ги сменете, ако е необходимо. Уверете се, че няма препятствия между дистанционното и приемника.

Колко често трябва да почиствам въздушните филтри?

Препоръчва се да почиствате филтрите на всеки 6 седмици с вода и да ги оставяте да изсъхнат на сянка.

Какви са подготовките за новия сезон след дълго бездействие?

Проверете батериите на дистанционното, отстранете препятствията на входа и изхода и включете функцията за охлаждане/отопление за 15 минути, за да тествате работата.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CU-3E18LBE PANASONIC

Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки.

SVENSKA 34 \~ 41

Благодарим Ви, че закупихте климатик Panasonic

съдържание

ПРЕДПАЗНИ МЕРКИ

26\~27

МНОГОМОДУЛНА КЛИМАТИЧНА СИСТЕМА

28

ВЪТРЕШНА ЧАСТ

29

Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.

ПРЕДПАЗНИ МЕРКИ

За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното.

Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

ПРЕДУПРЕЖДЕНИЕ

Този знак предупреждава за опасност от смърт или тежки наранявания.

ВНИМАНИЕ

Този знак предупреждава за опасност от наранявания или имуществени щети.

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Този символ обозначава съответното действие като ЗАБРАНЕНО.

Тези символи обозначават действия, които са ЗАДЪЛЖИТЕЛНИ.

ПРЕДУПРЕЖДЕНИЕ

Уредът не е предназначен за използване от хора (вкл. деца) с намалени физически, сетивни или психични проблеми или нямащи съответния опит и познания, докато не бъдат инструктирани или наблюдавани от човек, отговорен за безопасността, за начина на използване на уреда. Наблюдавайте децата, за да се уверите, че не си играят с уреда.

Моля обърнете се към оторизиран дилър или специалист за ремонт, монтаж или повторен монтаж на модула. Неправилните монтаж и употреба ще причинят теч, токов удар или пожар.

Не монтирайте модула в помещения с потенциално експлозивна или запалима атмосфера. В противен случай може да се стигне до пожар.

Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания.

Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар.

Не позволявайте на бебета и малки деца да играят с дистанционното управление, за да ги предпазите от случайно поглъщане на батериите.

ПРЕДУПРЕЖДЕНИЕ

ЕЛЕКТРОЗАХРАНВАНЕ

	Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и пожар.
	Не използвайте един и същ контакт заедно с друг консуматор, за да избегнете прегряване и пожар.
	Не използвайте с мокри ръце, за да избегнете токов удар.
	Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, неговия сервизен агент или подобно квалифицирани лица с цел да се избегне опасност.
	Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар или пожар.
	Това оборудване трябва да е заземено, за да се предотврати токов удар или пожар.
	При спешни случаи или необичайни условия (миризма на изгоряло и др.) изключете захранването и се консултирайте сotorизиран дилър.Избегнете токов удар, като изключите захранването, когато:- Преди почистване или обслужване.- Продължителен престой.- Необикновено силна гръмотевична активност.

РАБОТНА СРЕДА

Използвайте този климатик в следните температурни граници

CU-E10HBEA

Температура (°C)		В помещението		Навън
		*DBT *	WBT *DBT *WBT
ОХЛАЖДАНЕ	Максимум	32 23 4	3 26
	Минимум	16 11 -10	-
ОТОПЛЯВАНЕ	Максимум	30 - 24	18
	Минимум	16 - -10	-

ЗАБЕЛЕЖКА:

• Този уред е в състояние да работи като охладител при външна температура не по-ниска от -10°C в необитавана стая, като компютърно помещение, със стайна температура 16°C или повече и влажност до 80%. Когато температурата на околната среда достигне до -10°C, компресорът ще бъде изключен и ще възстанови работата си, когато температурата се вдигне над -10°C.
• Ако температурата на външния въздух е извън горепосочения температурен диапазон, топлинната мощност значително ще спадне и външното тяло може да спре за регулиране на защитната система.
  * DBT: Температура без отчитане влажността на въздуха
  * WBT: Температура с отчитане влажността на въздуха

ВНИМАНИЕ

	Не мийте вътрешния модул с вода, бензин, разтворител или абразивна пудра.
	Не използвайте за други цели, като запазване на храна.
	Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение на огъня.
	Не излагайте директно на студен въздух за продължителен период от време.
	Не сядайте и не стъпвайте върху модула, тъй като случайно може да паднете.
	Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания. [У6GK]
	Не включвайте вътрешния модул, когато полирате пода. След полиране, проветрете стаята добре, преди да използвате модула.
	Не монтирайте уреда върху мазни и опушени повърхности.
[ХСТ8]	Уверете се, че дренажната тръба е свързана правилно. В противен случай може да се получи теч.
	Проверявайте стаята редовно.
	След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула.

	Не използвайте акумулаторни (Ni-Cd) батерии. То може да повреди дистанционното управление.
	Извадете батериите, ако няма да използвате уреда за продължителен период от време.
	Трябва да бъдат поставени нови батерии от същия вид съобразно посочената полярност, за да се предотврати неизправност на дистанционното управление.

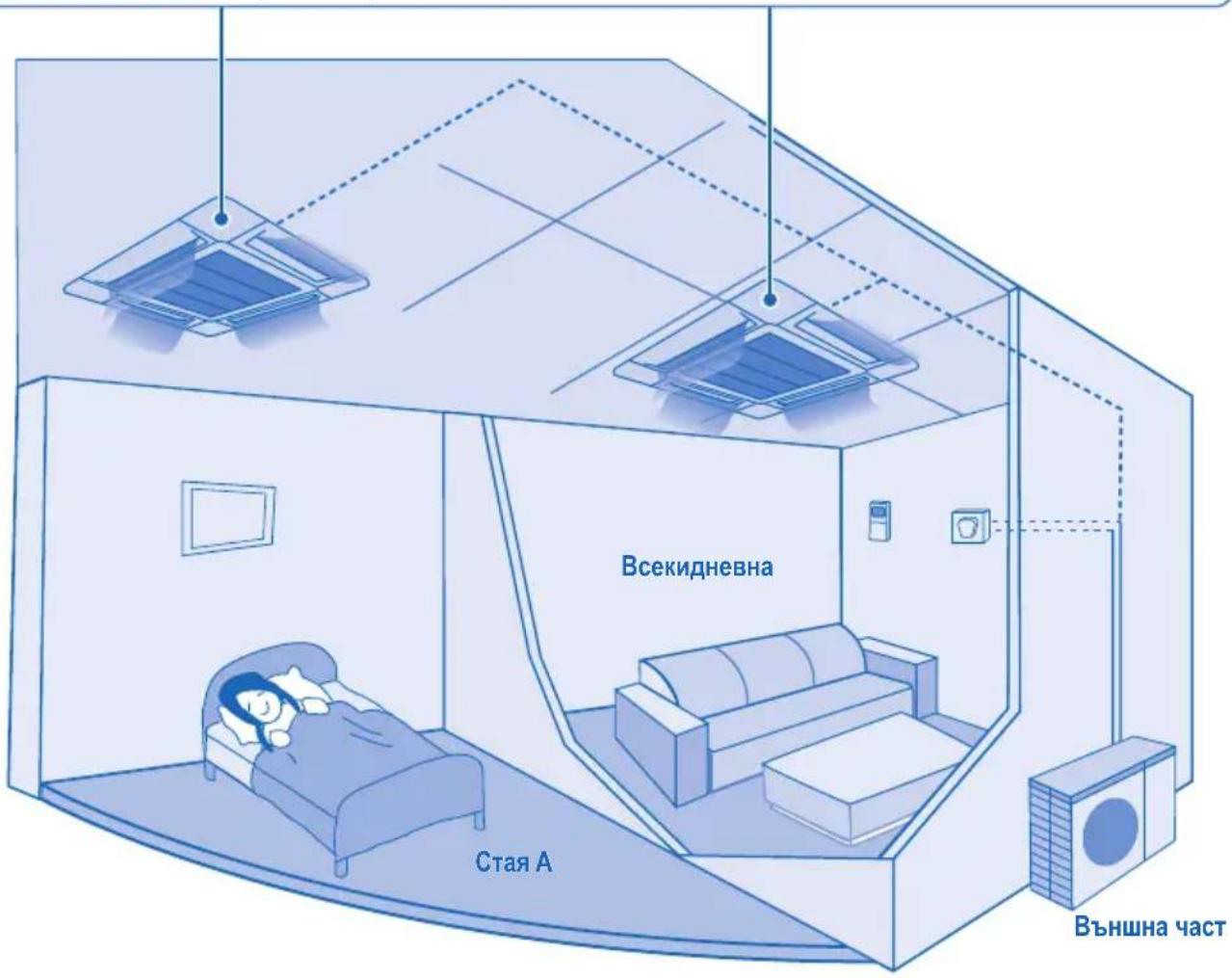

МНОГОМОДУЛНА КЛИМАТИЧНА СИСТЕМА

ОПРЕДЕЛЕНИЕ

Многомодулните климатични системи спестяват място, като Ви позволяват да свържете няколко вътрешни модула към един външен модул.

ВЪТРЕШНА ЧАСТ

• Можете да управлявате вътрешните агрегати по отделно или едновременно. Приоритет се дава на режима на работа на първия агрегат, който бъде включен.
• По време на работа, режимите на отопление и охлаждане не могат да се включват едновременно за различни вътрешни агрегати. Индикаторът за мощност свети, показвайки, че вътрешният агрегат е в готовност за различен режим на работа.

РАБОТНА СРЕДА

Външен модул на система с няколко вътрешни модула

Температура (°C)		В помещението		Навън Навън
				CU-2E15LBE, CU-2E18LBE, CU-4E27CBPG		CU-3E18LBE, CU-4E23LBE
		*DBT *WBT *DBT *WBT *DBT *WBT
ОХЛАЖДАНЕ	Макс.		3	2	2	3	4
	Мин. 16 11 16 11 -10 -
ОТОПЛЯВАНЕ	Макс.	30	-	24	18	24	18
	Мин.	16	-	-10	-11	-15	-16

3

2

6

* DBT: Температура без отчитане влажността на въздуха

* WBT: Температура с отчитане влажността на въздуха

ВНИМАНИЕ

• Изключете захранването преди почистване.
• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

ИНСТРУКЦИИ ЗА ИЗМИВАНЕ

• Не използвайте бензин, разредител или абразивни прахове.
• Използвайте само сапуни ( pH7) или неутрални домакински прахове.
• Не използвайте вода, по-гореща от 40°C.

СЪВЕТ

- За да гарантирате максимальна производителност на уреда, трябва да го почиствате на редовни интервали. Моля консултирайте се с Вашия оторизиран дилър.

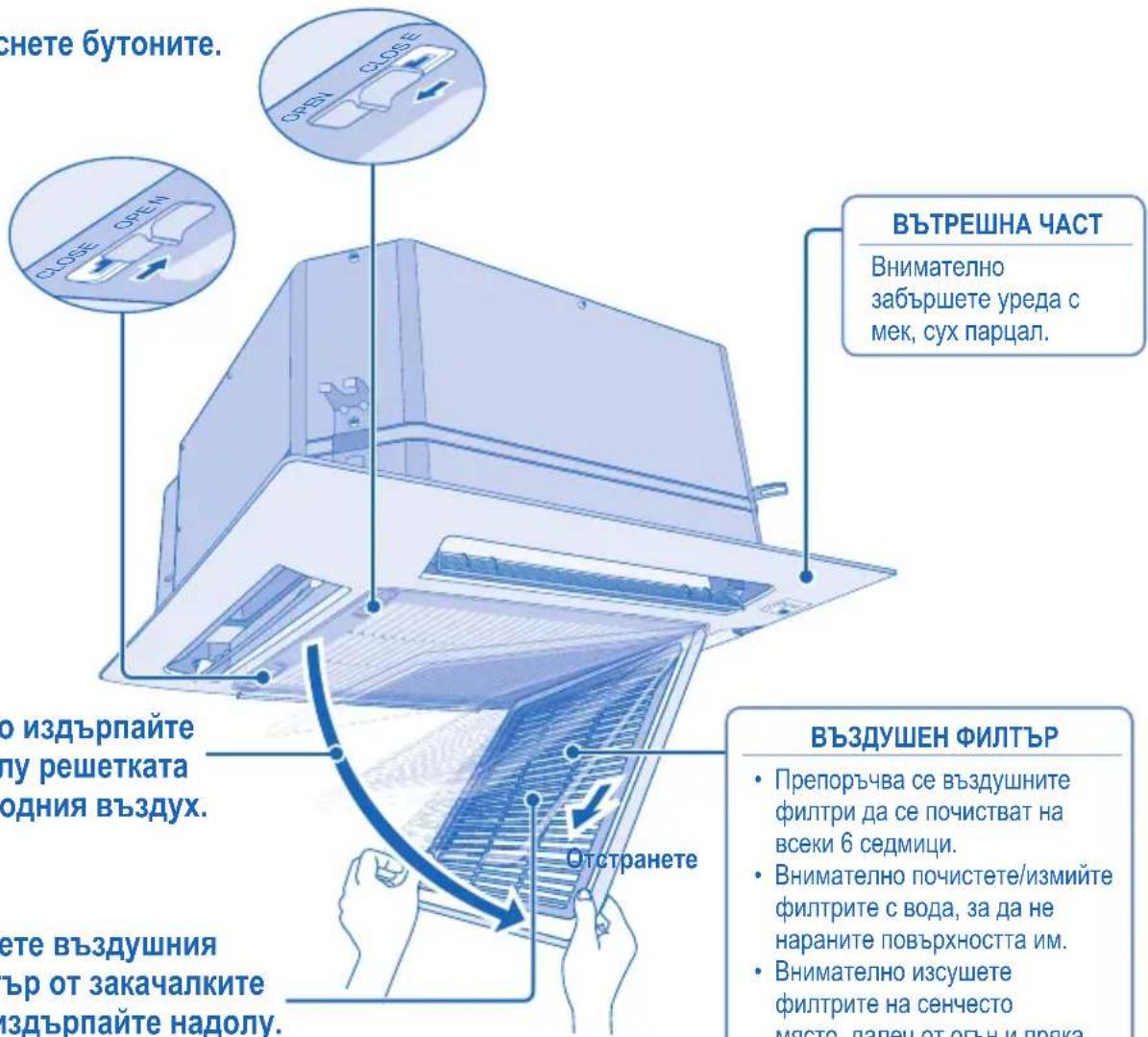

1 Натиснете бутоните.

2 Бавно издърпайте надолу решетката за входния въздух.
3 Свалете въздушния филтър от закачалките и го издърпайте надолу.

ВЪЗДУШЕН ФИЛТЪР

• Препоръчва се въздушните филтри да се почистват на всеки 6 седмици.
• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.

Управляvaщ панел

Използвайте, когато дистанционното управление е изгубено или е повредено.

Стъпка	Действие Режим
1 Натиснете веднъж. Автоматичен
2	Натиснете и задръжте, докато чуете едно пиукане, след това отпуснете.	Силно охлаждане
3	Повторете стъпка 2. Натиснете и задръжте, докато чуете две пиукания, след това отпуснете.	Нормално охлаждане
4	Повторете стъпка 3. Натиснете и задръжте, докато чуете три пиукания, след това отпуснете.	Силно отопляване
Натиснете бутона, за да изключите уреда.

Предавател
Максимално разстояние: 8м

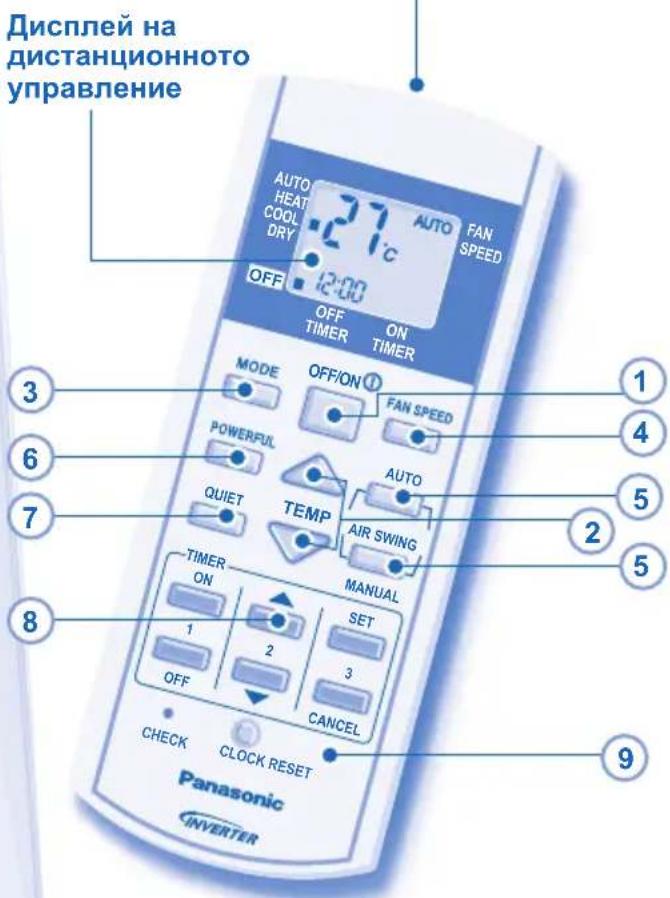

Натиснете бутона на дистанционното управление

1

ЗА ДА ВКЛЮЧИТЕ ИЛИ ИЗКЛЮЧИТЕ УРЕДЪТ

- Моля обърнете внимание на индикатора OFF на дистанционното управление, за да предотвратите неправилното включване/изключване на уреда.

2

ЗА ДА НАСТРОИТЕ ТЕМПЕРАТУРАТА

• Температурни диапазони: 16°C \~ 30°C.
- Ако устройството работи в препоръчаните температурни граници, може да се спести енергия. РЕЖИМ НА ОТОПЛЕНИЕ : 20°C \~ 24°C. РЕЖИМ НА ОХЛАЖДАНЕ : 26°C \~ 28°C. РЕЖИМ НА МЕКО ИЗСУШАВАНЕ : 1°C \~ 2°C по- ниска от стайната температура.

3

ЗА ДА ИЗБЕРЕТЕ РЕЖИМ НА РАБОТА

• По време на избиране на режима на работа индикаторът мига.
• Модульт избира режима си на работа на всеки 10 минути в зависимост от зададената температура и стайната температура (за система с един вътрешен модул).
• Модулът избира режима си на работа на всеки 3 часа в зависимост от зададената температура, както и от външната и от стайната температура (за система с няколко вътрешни модула).

РЕЖИМ НА ОТОПЛЕНИЕ - За да се наслаждавате на топъл въздух

- Нужно е време за загряване на уреда. Индикаторът за захранване мига по време на този процес.

РЕЖИМ НА ОХЛАЖДАНЕ - За да се наслаждавате на студен въздух

- За да намалите разхода на електроенергия, когато уредът е в режим на охлаждане, дръпнете пердетата, за да предотвратите проникване на слънчева светлина и топлина отвън.

РЕЖИМ НА МЕКО ИЗСУШАВАНЕ - За да се насладите на тиха среда

- Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха.

4

- При режим AUTO скоростта на вътрешния вентилатор се настройва автоматично според режима на работа.

5

ЗА НАСТРОЙВАНЕ ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК

ЗАВЪРТАНЕ НА ВЪЗДУХА - АВТОМАТИЧЕН

• Жалузите за вертикалния въздушен поток се вдигат и спускат автоматично.
• В режим отопление, въздухът духа хоризонтално за известно време, след което започва да духа надолу.

ЗАВЪРТАНЕ НА ВЪЗДУХА - РЪЧНО

• Посоката на въздушния поток може да бъде променена чрез дистанционно управление.
• Не настройвайте ръчно вертикалните вентилационни отвори.

- Въздухът се изпуска равномерно през 4 изходни вентилационни отвора.

6

• Единична комбинирана система за отопление: Тази функция спира автоматично след 20 минути.
• Многокомбинирана система за отопление: Натиснете бутона отново или ИЗКЛЮЧЕТЕ уреда, за да спрете тази функция.

7

ЗА ДА СЕ НАСЛАЖДАВАТЕ НА ТИХА СРЕДА

- Този режим на работа намалява шума на въздушния поток.

8

Натиснете и задръжте за около 10 сек., за да превключите температурната скала на °C или °F.

9

Натиснете, за да възстановите фабричните настройки на дистанционното управление.

ЗАБЕЛЕЖКИ

QUIET

POWERFUL

• Може да се активира във всички режими и може да се отмени с натискане на съответния бутон отново.
• Не може да бъде избран по същото време.

ЗА ДА НАСТРОИТЕ ТАЙМЕРА

- За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ климатика в предварително зададено време.

Изберете ON или OFF таймер.

Задайте желаното време.

Потвърдете настройката.

- За да отмените ON или OFF таймер, натиснете ON или OFF , след което натиснете CANCEL.

• Ако таймерът е настроен в режим ON, уредът може да започне да работи по-рано (до 35 мин.) преди действително зададеното време, за да се постигне навреме желаната от Вас температура.
• Таймерът се базира на настройките на часа от дистанционното управление и се повторя ежедневно, след като веднъж е настроен. За настройките на часовника, моля вижте Подготовка на дистанционното управление на последната страница.
• Ако таймерът е отменен ръчно или в случай на повреда на захранването, можете да възстановите предишната настройка (при възстановяване на захранването), като натиснете бутона SET.

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Следните симптоми при работата на уреда не означават неизправност.

СИМПТОМ

От вътрешната част излиза замъглен въздух.

Звук от течаща вода по време на работа.

Стаята има странна миризма.

Вътрешният вентилатор спира от време на време при настройка за автоматично регулиране на скоростта.

Наличие на въздушен поток дори и след прекратяване на работа.

Работата се забавя с няколко минути след рестартиране.

Външната част отделя вода/пара.

Индикаторът на таймера е постоянно включен.

По време на режим “ОТОПЛЕНИЕ” без подаване на топъл въздух индикаторът мига (а жалузите са затворени).

Вътрешният вентилатор спира от време на време при отопляване.

Индикаторът за захранване мига преди уредът да се включи.

Пукане по време на работа.

ПРИЧИНА

►	Кондензиране поради процеса на охлаждане.
►	Охлаждаща течност вътре в уреда.
►	Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите.
►	Това спомага за отстраняване на околните миризми.
►	Извличане на останалата топлина от вътрешния агрегат (максимално 30 секунди).
►	Закъснението служи за защита на компресора на уреда.
►	По тръбите се получава кондензация или изпаряване.
►	Настройката на таймера се повтаря ежедневно, след като веднъж е зададена.
►	Уредът е в режим “Размразяване” (а ДВИЖЕНИЕТО НА ВЪЗДУХА е в АВТОМАТИЧЕН режим).
►	С цел да се избегне нежелан охлаждащ ефект.
►	Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен.
►	Температурните промени могат да доведат до разширяване или свиване на уреда.

Проверете следните неща, преди да се обадите на оторизиран сервис.

СИМПТОМ

Уредът не работи ефикасно в режим на отопление/охлаждане.

Шум по време на работа.

Дистанционното управление не работи.(Дисплеят е изгаснал или предавателният сигнал е слаб.)

Уредът не работи.

Уредът не получава сигнали от дистанционното управление.

Контролният сензор или e-ion индикаторът на вътрешния уред мига.

ПРОВЕРКА

Задайте правилно температурата.Затворете всички врати и прозорци.Почистете или сменете филтрите.Почистете входните и изходни вентилационни отвори.

Проверете дали уредът не е монтиран под наклон.Затворете правилно предния панел.

Поставете правилно батериите.Сменете изхабените батерии.

Проверете дали автоматичният прекъсвач е изключен.Проверете дали таймерът е настроен.

Уверете се, че няма прегради.Някои флуоресцентни светлини могат да доведат до смущения при предаването на сигнала. Моля обърнете се към оторизиран дилър.

Спрете режима “Patrol” или “Йонизатор”, след което рестартирайте. Ако сензорът за наблюдение или индикаторът на йонизатора все още мигат, моля обърнете се към оторизиран дилър.

Уредът спира да работи и индикаторът за таймера мига.

Използвайте дистанционното управление, за да получите кода за грешка.

Натиснете, докато чуете едно пиукане, след което си запишете кода за грешка.

4 Изключете модула и покажете кода за грешка на оторизирания дилър.

Забележка:

- При определени грешки Вие трябва да рестартирате уреда с намалена производителност с 4 сигнала "бип" по време на започване на неговата работа.

ПРИ СЕЗОНЕН ПРЕГЛЕД СЛЕД ПРОДЪЛЖИТЕЛНО НЕИЗПОЛЗВАНЕ

• Проверка на батериите на дистанционното управление.
• Никакви прегради на входните и изходни вентилационни отвори.
• Използвайте бутона за автоматично ВКЛ./ИЗКЛ. (Auto OFF/ON), за да изберете режим на охлаждане/отопление. Нормално е, след 15 минути работа, да имате следната температурна разлика между отворите за входящ и изходящ въздух:

Ox лаждане: ≥ 8 ^ ° C

Отопляване: ≥ 1 4 ^ ° C

• Включете в режим "Отопление" за 2\~3 часа, за да отстраните останалата по вътрешните части влага и за да предотвратите разпространението на мухъла.
• Изключете захранването.
• Извадете батериите на дистанционното управление.

КРИТЕРИИ ЗА ПОВРЕДА

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО, след което се обърнете към оторизирания дилър в следните случаи:

• Необичаен звук по време на работа.
• Вода/чужди частици са попаднали в дистанционното управление.
- Изтича вода от Вътрешния уред.
- Прекъсвачът на ел. верига се изключва често.
- Захранващият кабел се загрява необичайно.
- Копчетата или бутоните не функционират правилно.

Информация за събиране и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци.

За да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодательство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда.

Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии.

При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодательство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

Забележка за символите върху батерии (последните два символа в ляво):

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал.
