FOIRE AUX QUESTIONS - CU-E12NKR PANASONIC

Comment installer le module Wi-Fi IntesisHome sur mon climatiseur Panasonic ?

Débranchez le climatiseur, accédez au circuit imprimé, localisez le connecteur CN-CNT, connectez le câble fourni entre le connecteur AC et CN-CNT, vissez l'antenne, puis rebranchez l'alimentation. Le voyant LED clignote puis devient fixe si la connexion réussit.

Où placer le module IntesisHome ?

À l'intérieur ou à l'extérieur de l'unité AC. À l'intérieur : installation discrète mais perte d'accès au voyant et bouton. À l'extérieur : fixez avec vis et adhésif double face.

Comment positionner l'antenne externe ?

Placez l'antenne en position verticale, pointant directement vers votre routeur Wi-Fi. Évitez les surfaces métalliques et vérifiez la couverture Wi-Fi avant l'installation.

Le voyant LED ne s'allume pas après installation, que faire ?

Vérifiez les connexions du câble, assurez-vous que le connecteur CN-CNT est correctement branché. Consultez la FAQ sur www.intesishome.com/support/faq.

Dois-je installer le capteur de température externe ?

Seulement pour les unités MKE et NKE. Pour les modèles plus récents, ce n'est pas nécessaire. Connectez-le au connecteur prévu et fixez-le près du capteur d'air d'entrée du climatiseur.

Puis-je installer le module IntesisHome moi-même ?

Il est recommandé de faire appel à un technicien agréé. Si vous le faites vous-même, suivez scrupuleusement les instructions de sécurité fournies dans le manuel.

Quelle est la portée du signal Wi-Fi ?

La portée dépend de l'environnement. Pour une meilleure performance, placez l'antenne près du routeur et évitez les obstacles métalliques. Consultez la section assistance connectivité sur le site.

Comment reconfigurer le module si le mot de passe Wi-Fi change ?

Appuyez sur le bouton du module (si accessible) pour réinitialiser la configuration. Sinon, vous devrez accéder à l'intérieur du climatiseur.

Où trouver la fiche technique complète du module ?

Téléchargez-la sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Le module IntesisHome consomme-t-il de l'électricité ?

Oui, mais très peu. Il est alimenté directement par le climatiseur via le connecteur CN-CNT.

MODE D'EMPLOI CU-E12NKR PANASONIC

La configuration du produit doit être effectuée par un technicien agréé. Veuillez suivre toutes les Instructions de Sécurité fournies par les manuels de Panasonic.

1. Description du produit

Le périphérique IntesisHome est un module externe capable de connecter les unités Panasonic ECOi et PACi au réseau Wi-Fi de la maison, afin de disposer d'une connectivité globale et d'un contrôle distant des appareils, grâce à une interface usager intuitive.

Contenu du pack :

- Dispositif IntesisHome

- Antenne externe

- Câble fourni

- Senseur de température

• Guide de Prise en Main

- Guide d'Installation

- Bon de garantie

2. Fiche technique

La fiche technique complète du module peut être consultée sur www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

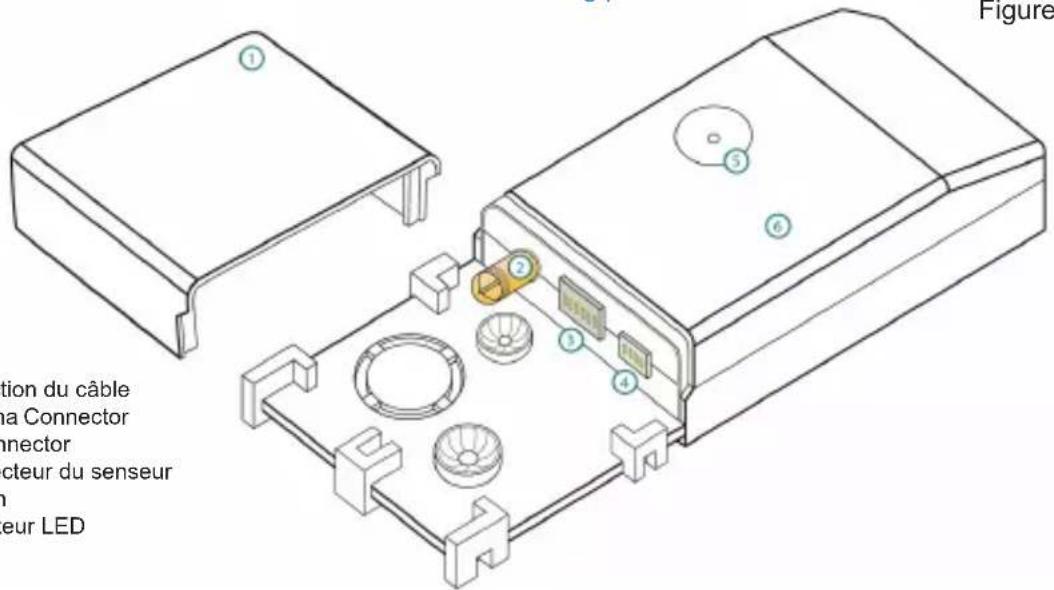

Figure 1

tion du câble na Connector anector acteur du senseur eur LED

Afin d'obtenir une description détaillée des possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. FAQ et assistance

Pour toute question ou problème au sujet de ce produit ou de son installation, veuillez consulter notre centre d'assistance sur www.intesishome.com/support/faq.

Veuillez consulter le site www.intesishome.com/downloads pour prendre connaissance de la dernière mise à jour.

4. Aperçu de l'installation

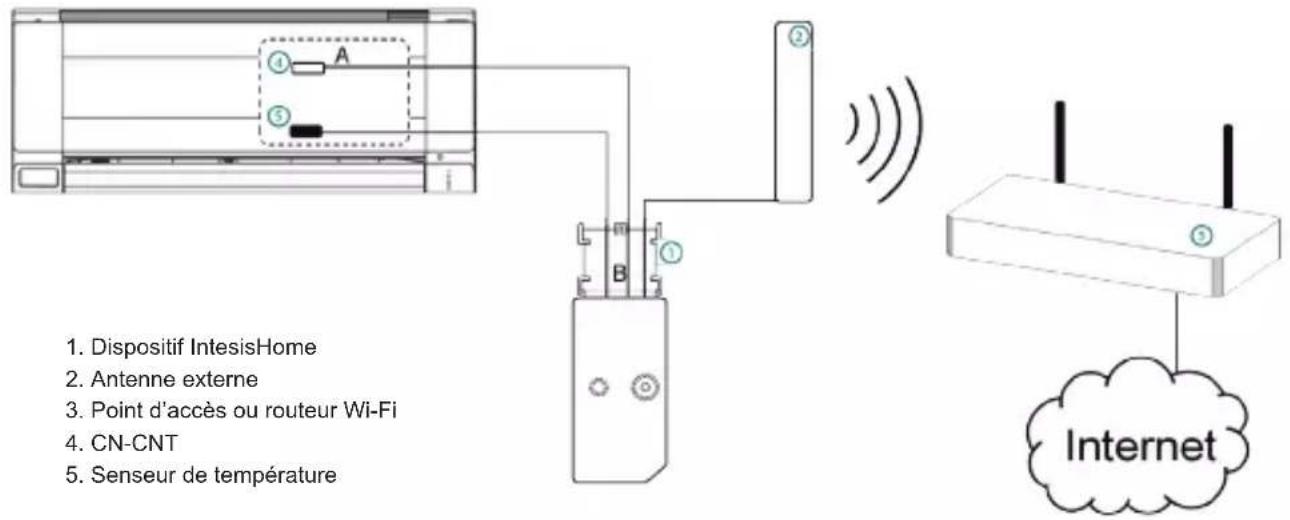

Figure 2

1. Dispositif IntesisHome 2. Antenne externe 3. Point d'accès ou routeur Wi-Fi 4. CN-CNT 5. Senseur de température

5. Connexions du dispositif

1. Débranchez le climatiseur (AC) de votre ligne d'alimentation.

2. Accédez au Tableau du Circuit Imprimé principal.*

3. Localisez le connecteur de la prise marqué CN-CNT*

4. Choisissez un endroit pour le dispositif IntesisHome. Voir section 6 pour plus d'information.

5. Connectez l'extrémité A (longue) du câble fourni au connecteur du climatiseur CN-CNT et l'extrémité B (courte) au connecteur AC du dispositif.

6. Connectez l'antenne externe au connecteur d'antenne. Assurez-vous de visser le connecteur d'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

7. (Si nécessaire) Installez le senseur de température. Voir section 8 pour plus d'information.

8. Placez l'antenne hors de l'AC, dans une position verticale de préférence et pointant directement vers le routeur Wi-Fi ou le point d'accès (AP). Voir section 7 pour plus d'information.

9. Fermez le climatiseur.

10. Branchez l'AC à la ligne d'alimentation. Si la connexion avec le climatiseur a réussi, le LED vert du dispositif IntesisHome commencera à clignoter, puis se stabilisera.

* Voir le manuel d'installation ou d'entretien de Panasonic pour une information en détails.

6. Emplacement du dispositif

Le dispositif IntesisHome peut s'installer à la fois à l'intérieur et à l'extérieur des unités AC.

Afin d'obtenir une description détaillée sur les possibilités d'installation, veuillez lire le document sur www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

Figure 3

À l'intérieur de l'unité AC À l'extérieur, de l'unité AC
1. Antenne externe
2. Dispositif IntesisHome

Dispositif installé à l'intérieur de l'unité AC ou dissimulé

Permet une installation plus soignée car l'utilisateur ne peut pas voir le dispositif lors de son fonctionnement habituel. Les points suivants doivent être pris en compte si le dispositif s'installe à l'intérieur de l'AC.

• L'utilisateur ne pourra pas avoir accès à l'indicateur LED, ni au bouton.

o Le LED est un indicateur sur l'état du dispositif, à la fois lors de la connexion et du fonctionnement habituel.
o Le bouton s'utilise afin de reconfigurer le dispositif, dans le cas où la configuration du point d'accès (AP) est modifiée. Le cas échéant, l'utilisateur aura besoin d'accéder à l'intérieur du climatiseur

- Si l'espace n'est pas suffisant pour une installation à l'intérieur de l'unité AC, les actions suivantes peuvent être réalisées:

o Si le manque d'espace est dû aux conduits d'eau, changez le côté de l'AC où ces derniers sont connectés afin de gagner de l'espace à l'intérieur de l'unité AC.
o Sinon, la surface de support peut être retirée (Figure 1).

Dispositif installé à l'extérieur de l'unité AC

Les points suivants doivent être pris en compte si le dispositif s'installe à l'extérieur de l'AC.

• Le dispositif doit être fixé à la fois au moyen de vis et d'un adhésif à double face.
• La protection du câble dispose de plusieurs options afin de diriger les câbles dans la direction souhaitée.

7. Emplacement de l'antenne

Placer l'antenne externe dans un endroit et une position adéquats améliorera la communication entre le dispositif IntesisHome et votre routeur Wi-Fi Router ou point d'accès (AP, en anglais).

Souvenez-vous de correctement visser le connecteur de l'antenne dans le sens des aiguilles d'une montre jusqu'à son arrêt.

Important: Ne placez pas le module près d'une surface métallique.

Important: Si possible, vérifiez la couverture WAFI dans le clos d'installation. Il est fortement recommandé de disposer d'un signal WAFI de bon niveau.

Fixez l'antenne externe de préférence aussi près que possible de la source du signal Wi-Fi (point d'accès ou routeur). Veuillez-vous assurer de placer l'antenne dans une position verticale, pointant directement vers votre routeur Wi-Fi ou point d'accès (AP, en anglais).

Figure 4

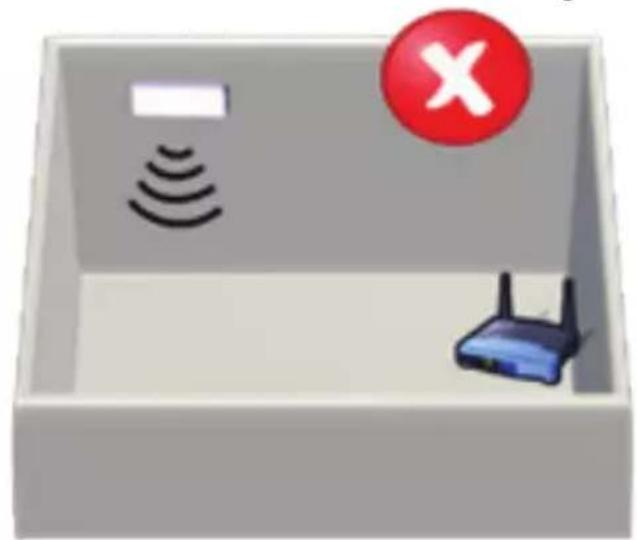

L'antenne est en position verticale et pointant directement vers le point d'accès Wi-Fi ou routeur.

L'antenne est en position horizontale et ne pointe pas directement vers le point d'accès Wi-Fi ou roulleur.

Si vous avez des problèmes de couverture suite à l'installation, veuillez visiter notre section d'assistance à la connectivité sur notre site, sur www.intesishome.com/support/faq

8. Emplacement du senseur de température

Le senseur de température fourni a seulement besoin d'être installé sur les unités MKE et NKE. Les modèles plus nouveaux ne requièrent pas de senseur de température externe.

Connectez le senseur de température au connecteur du senseur de température du dispositif (Figure 1) et fixez l'autre extrémité près du senseur d'air d'entrée du climatiseur.

Voir http://www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf pour plus d'information.
