Typ produktu	Klimatyzator split ścienny
Marka	Panasonic
Model	CU-E12NKR
Moc chłodnicza	3,5 kW (12000 BTU/h)
Moc grzewcza	4,2 kW (14400 BTU/h)
Zasilanie elektryczne	230 V ~ 50 Hz
Pobór mocy (chłodzenie)	1,1 kW
Pobór mocy (grzanie)	1,3 kW
Klasa efektywności energetycznej (chłodzenie)	A+
Klasa efektywności energetycznej (grzanie)	A+
Czynnik chłodniczy	R32
Wymiary jednostki zewnętrznej (dł. x wys. x gł.)	780 x 542 x 289 mm
Waga jednostki zewnętrznej	28 kg
Wymiary jednostki wewnętrznej (dł. x wys. x gł.)	870 x 290 x 230 mm
Waga jednostki wewnętrznej	10 kg
Główne funkcje	Chłodzenie, ogrzewanie, osuszanie, wentylacja, tryb automatyczny, programowanie, filtr powietrza
Konserwacja i czyszczenie	Regularnie czyść filtry odkurzaczem lub letnią wodą. Nie używaj środków chemicznych.
Bezpieczeństwo	Instalacja przez autoryzowanego technika. Odłącz zasilanie przed jakąkolwiek ingerencją.
Części zamienne i naprawialność	Dostępne u autoryzowanych sprzedawców. Wskaźnik naprawialności dostępny online.
Informacje ogólne	Instrukcja obsługi i instrukcja użytkowania dostępne w formacie PDF. Kompatybilny z modułem Wi-Fi IntesisHome.

Często zadawane pytania - CU-E12NKR PANASONIC

Jak zainstalować moduł Wi-Fi IntesisHome w mojej klimatyzatorze Panasonic?

Odłącz klimatyzator, uzyskaj dostęp do płytki drukowanej, znajdź złącze CN-CNT, podłącz dostarczony kabel między złączem AC a CN-CNT, przykręć antenę, a następnie podłącz ponownie zasilanie. Dioda LED miga, a następnie świeci stałym światłem, jeśli połączenie się powiedzie.

Gdzie umieścić moduł IntesisHome?

Wewnątrz lub na zewnątrz jednostki AC. Wewnątrz: dyskretny montaż, ale utrata dostępu do diody i przycisku. Na zewnątrz: przymocuj za pomocą śrub i taśmy dwustronnej.

Jak ustawić antenę zewnętrzną?

Umieść antenę w pozycji pionowej, skierowaną bezpośrednio w stronę routera Wi-Fi. Unikaj powierzchni metalowych i sprawdź zasięg Wi-Fi przed instalacją.

Dioda LED nie świeci się po instalacji, co robić?

Sprawdź połączenia kabla, upewnij się, że złącze CN-CNT jest prawidłowo podłączone. Zapoznaj się z FAQ na www.intesishome.com/support/faq.

Czy muszę zainstalować zewnętrzny czujnik temperatury?

Tylko dla jednostek MKE i NKE. W przypadku nowszych modeli nie jest to konieczne. Podłącz go do odpowiedniego złącza i przymocuj w pobliżu czujnika powietrza wlotowego klimatyzatora.

Czy mogę samodzielnie zainstalować moduł IntesisHome?

Zaleca się skorzystanie z usług autoryzowanego technika. Jeśli robisz to sam, dokładnie przestrzegaj instrukcji bezpieczeństwa zawartych w podręczniku.

Jaki jest zasięg sygnału Wi-Fi?

Zasięg zależy od otoczenia. Aby uzyskać lepszą wydajność, umieść antenę blisko routera i unikaj metalowych przeszkód. Zapoznaj się z sekcją pomocy dotyczącej łączności na stronie internetowej.

Jak ponownie skonfigurować moduł, jeśli zmieni się hasło Wi-Fi?

Naciśnij przycisk na module (jeśli dostępny), aby zresetować konfigurację. W przeciwnym razie będziesz musiał uzyskać dostęp do wnętrza klimatyzatora.

Gdzie znaleźć pełną kartę techniczną modułu?

Pobierz ją ze strony www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf.

Czy moduł IntesisHome zużywa energię elektryczną?

Tak, ale bardzo mało. Jest zasilany bezpośrednio z klimatyzatora przez złącze CN-CNT.

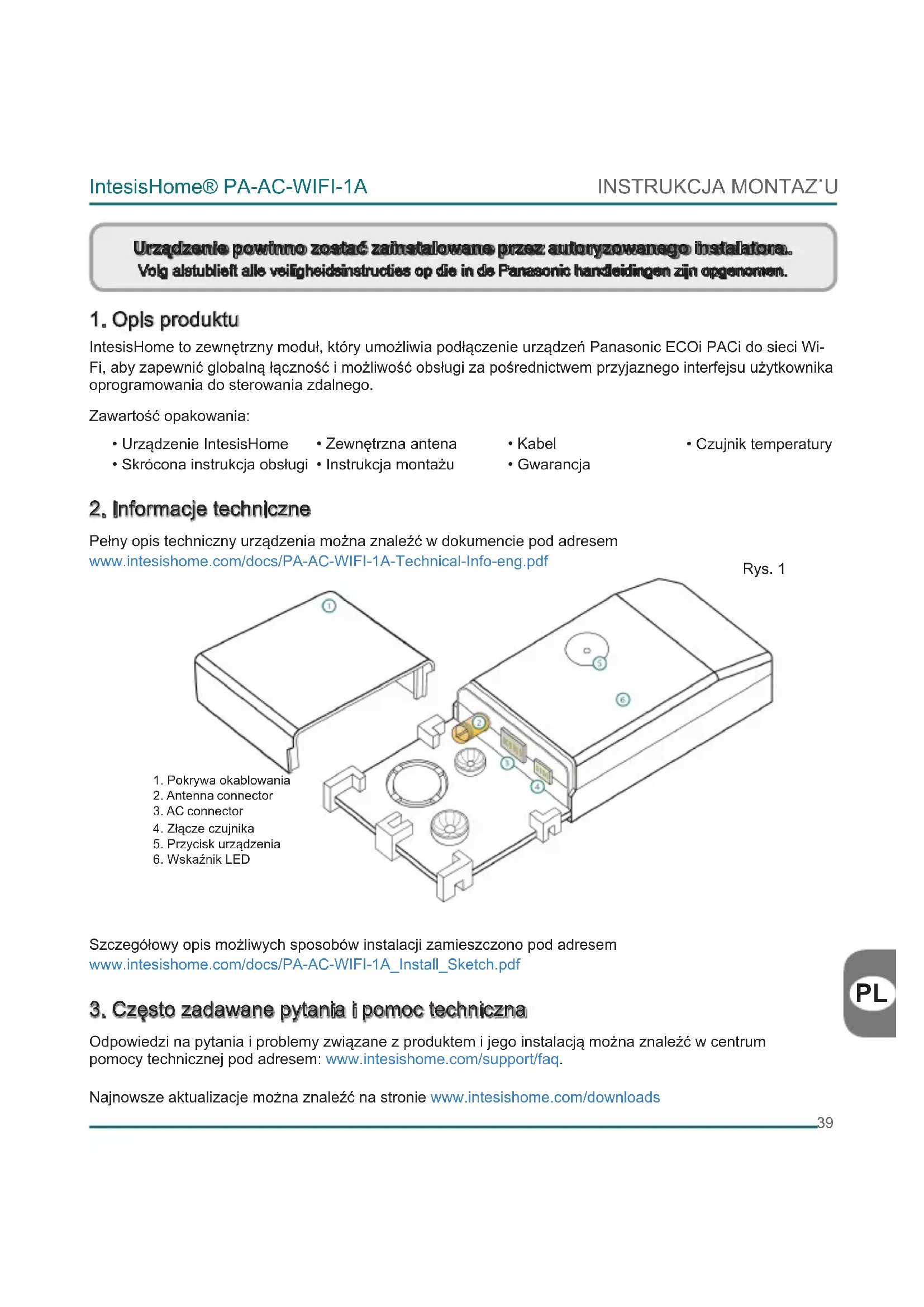

INSTRUKCJA OBSŁUGI CU-E12NKR PANASONIC

IntesisHome to zewnętrzny moduł, który umożliwia podłączenie urządzeń Panasonic ECOi PACi do sieci Wi-Fi, aby zapewnić globalną łączność i możliwość obsługi za pośrednictwem przyjaznego interfejsu użytkownika oprogramowania do sterowania zdalnego.

Zawartość opakowania:

- Urządzenie IntesisHome

- Zewnętrzna antena

• Kabel

• Czujnik temperatury

- Skrócona instrukcja obsługi

- Instrukcja montażu

• Gwarancja

2. Informacje techniczne

Pełny opis techniczny urządzenia można znaleźć w dokumencie pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A-Technical-Info-eng.pdf

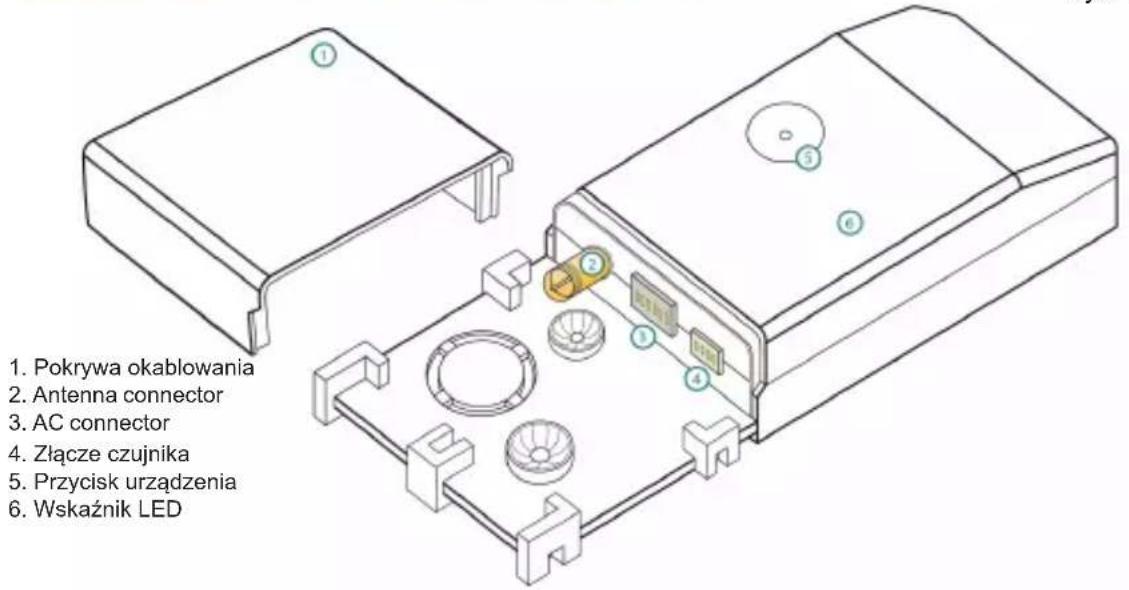

Rys. 1

1. Pokrywa okablowania 2. Antenna connector 3. AC connector 4. Złącze czujnika 5. Przycisk urządzenia 6. Wskaźnik LED

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf

3. Często zadawane pytania i pomoc techniczna

Odpowiedzi na pytania i problemy związane z produktem i jego instalacją można znaleźć w centrum pomocy technicznej pod adresem: www.intesishome.com/support/faq.

Najnowsze aktualizacje można znaleźć na stronie www.intesishome.com/downloads

PL

4. Omówienie instalacji

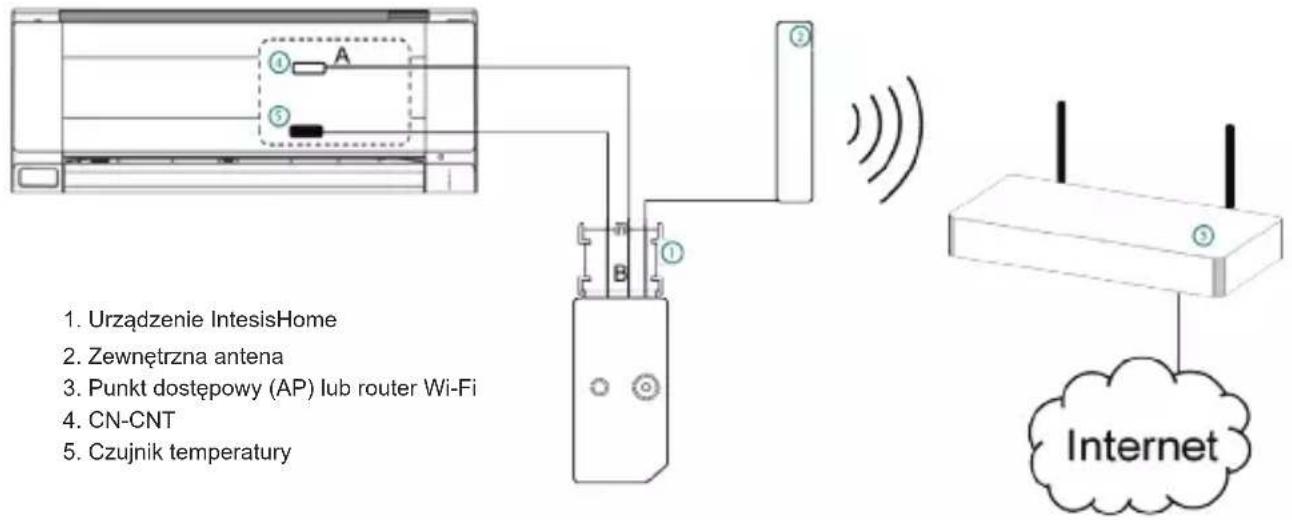

Rys. 2

1. Urządzenie IntesisHome 2. Zewnętrzna antenna 3. Punkt dostępowy (AP) lub router Wi-Fi 4. CN-CNT 5. Czujnik temperatury

5. Podłączanie urządzenia

1. Odłączyć klimatyzator od zasilania.

2. Uzyskać dostęp do głównej płytki obwodu drukowanego.*

3. Zlokalizować złącze oznaczone kodem CN-CNT.*

4. Wybrać miejsce instalacji urządzenia IntesisHome. Więcej informacji na ten temat zamieszczono w rozdziale 6.

5. Podłączyć koniec A (dłuższy) dołączonego w zestawie kabla do złącza CN-CNT klimatyzatora, a koniec B (krótszy) do złącza klimatyzatora na urządzeniu.

6. Podłączyć zewnętrzną antenę do złącza anteny. Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

7. (W razie potrzeby) zainstalować czujnik temperatury. Więcej informacji na ten temat zamieszczono w rozdziale 8.

8. Antenę umieścić poza klimatyzatorem, najlepiej w pozycji pionowej i skierowaną bezpośrednio na router Wi-Fi lub punkt dostępu. Więcej informacji na ten temat zamieszczono w rozdziale 7.

9. Zamknąć klimatyzator.

10. Podłączyć klimatyzator do zasilania. Jeśli połączenie z klimatyzatorem zostało wykonane prawidłowo, dioda LED urządzenia IntesisHome zamiga na zielono, po czym zacznie świecić stałym zielonym światłem.

* Szczegółowe informacje zamieszczono w instrukcji montażowej lub serwisowej Panasonic.

6. Miejsce instalacji urządzenia

Urządzenie IntesisHome można instalować zarówno wewnątrz, jak i na zewnątrz klimatyzatorów.

Szczegółowy opis możliwych sposobów instalacji zamieszczono pod adresem www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf. Rys. 3

Wewnątrz klimatyzatora Na zewnątrz klimatyzatora

1. Zewnętrzna antena
2. Urządzenie IntesisHome

Urządzenie zainstalowane wewnątrz klimatyzatora lub ukryte

Taka metoda umożliwia bardziej estetyczną instalację, ponieważ użytkownik na co dzień nie widzi urządzenia. W przypadku instalacji urządzenia wewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

- Wskaźnik LED oraz przycisk nie będą dostępne dla użytkownika.

o Dioda LED jest wskaźnikiem stanu urządzenia zarówno w trakcie łączenia, jak i normalnej pracy.
o Przycisk służy do ponownej konfiguracji urządzenia w przypadku zmiany ustawień punktu dostępu. W tym celu wymagany jest dostęp do wnętrza klimatyzatora.

- W przypadku niewystarczającego miejsca na instalację wewnątrz klimatyzatora można wykonać poniższe czynności:

o Jeśli powodem są rury z wodą, należy zmienić stronę klimatyzatora, do której rury są podłączone, aby uzyskać więcej miejsca wewnątrz klimatyzatora.
o o Można również usunąć powierzchnię podtrzymująca (rys. 1).

Urządzenie zainstalowane na zewnątrz klimatyzatora

W przypadku instalacji urządzenia na zewnątrz klimatyzatora należy uwzględnić poniższe aspekty.

• Urządzenie można przymocować zarówno za pomocą wkrętów, jak i taśmy dwustronnej.
• Pokrywa okablowania oferuje kilka różnych opcji prowadzenia kabli w żądanym kierunku.

PL

7. Umiejscowienie anteny

Prawidłowe umiejscowienie i skierowanie anteny zewnętrznej usprawnia komunikację między urządzeniem IntesisHome a routerem Wi-Fi lub punktem dostępowym (AP).

Złącze anteny wkręcić do oporu w kierunku zgodnym z ruchem wskazówek zegara.

Wazn: nie należy umiełszczecić urządzenia w pobliżu metalowych powierzchni.

Wazn: o ila jest tionmatisne, natelszys sprawdzić zasięgcy Wi-Fi vo kalkalizacji instalacji. Zalecany jest dobry poziem Wi-Fi.

Umieścić zewnętrzną antenę możliwe blisko źródła sygnału Wi-Fi (punktu dostępowego AP lub routera). Antena powinna być ustawiona pionowo i skierowana bezpośrednio na router Wi-Fi lub punkt dostępowy (AP).

Antena w pozycji pionowej, skierowane na punkt dostęgowy (AP) lub router Wi-Fi

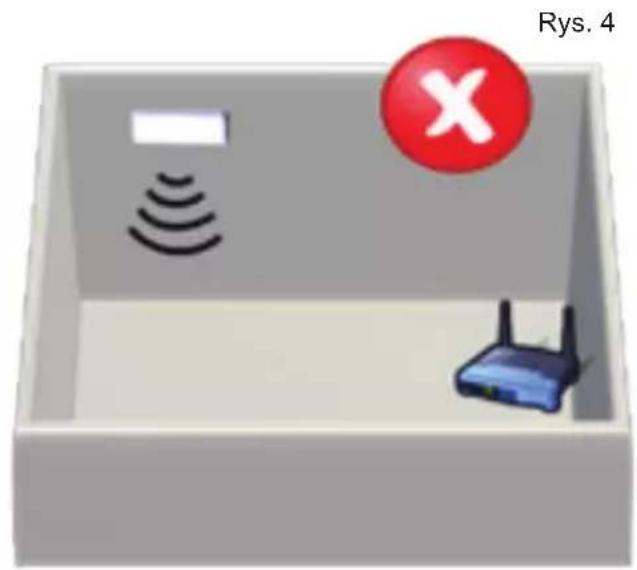

Rys. 4

Antena w pozycji poziomej, nie skierowana na punkt dostępowy (AP) ani router Wi-Fi

Jeśli po instalacji występują problemy z zasięgiem, przeczytać odpowiednią sekcję pomocy technicznej na naszej stronie pod adresem www.intesishome.com/support/faq.

8. Miejsce instalacji czujnika temperatury

Tylko urządzenia MKE i NKE wymagają instalacji dołączonego w zestawie czujnika temperatury. W przypadku nowszych modeli zewnętrzne czujniki temperatury nie są konieczne.

Podłączyć czujnik temperatury do złącza czujnika temperatury w urządzeniu (rys. 1), a drugi koniec przytwierdzić obok czujnika powietrza włotowego klimatyzatora.

Dodatkowe informacje: www.intesishome.com/docs/PA-AC-WIFI-1A_Install_Sketch.pdf.
