Producttype	Draadloze betontriller (betonvibrator)
Merk	HiKOKI
Model	UV3628DA
Nominale spanning	36 V (Multi-Volt accu, automatische omschakeling 36 V / 18 V)
Trillingsfrequenties	Normale stand: 12.000 min⁻¹; Krachtstand: 15.200 min⁻¹
Diameter van de trillnaald	28 mm
Lengte van de trillnaald	187 mm (naaldgeheel: 825 mm)
Afmetingen behuizing (L × H × B)	1045 × 224 × 109 mm
Gewicht (met accu BSL36B18)	4,2 kg (volgens EPTA 01/2014)
Compatibele accu	Multi-Volt (BSL36A18 / BSL36B18) – niet de standaard BSL36xx/18xx series
Accucapaciteit	BSL36A18: 2,5/5,0 Ah; BSL36B18: 4,0/8,0 Ah (automatische omschakeling)
Inclusief oplader	Model UC18YSL3 (schuifoplader voor Li-ion accu's)
Laadtijd (ongeveer bij 20 °C)	Ongeveer 20 min (BSL36A18) tot 38 min (BSL36B18) afhankelijk van capaciteit
Toepassingen	Beton verdichten bij het storten van funderingen of betonproducten
Bedrijfsmodus	Selecteerbaar: Normaal (12.000 min⁻¹) of Kracht (15.200 min⁻¹)
Effectief verdichtingsgebied	Ongeveer 280 mm (10 keer de diameter van de naald)
Gereedschapsbescherming	Thermische beveiliging en overbelastingsbeveiliging
Accuniveau-indicator	4-traps LED-indicator op de accu
USB-poort (op oplader)	Ja, voor het opladen van een USB-apparaat (5 V, 2 A)
Bedrijfstemperatuur	-5 °C tot 40 °C (gereedschap en accu)
Onderhoud en reiniging	Behuizing afvegen met een vochtige doek; geen oplosmiddelen gebruiken; contactpunten reinigen
Onderdelen en repareerbaarheid	Neem contact op met een erkend HiKOKI-servicecentrum; gebruik originele onderdelen
Garantie	Conform wettelijke/nationale voorschriften; dekt geen normale slijtage of verkeerd gebruik

Veelgestelde vragen - UV3628DA HiKOKI

Welke accu kan ik gebruiken met de HiKOKI UV3628DA?

Alleen Multi-Volt accu's (BSL36A18 of BSL36B18) zijn compatibel. Bestaande accu's van de series BSL3660/3620/3626 of BSL18xx kunnen niet worden gebruikt.

Hoe kies ik tussen de normale stand en de krachtstand?

Gebruik de normale stand (12.000 min⁻¹) voor standaard verdichting en wanneer de bekisting kan vervormen. De krachtstand (15.200 min⁻¹) wordt aanbevolen voor beton met hoge viscositeit.

Wat moet ik doen als het gereedschap plotseling stopt?

Dit kan worden veroorzaakt door overbelasting of oververhitting. Laat de trekker los, verwijder de oorzaak van de overbelasting en laat het gereedschap en de accu afkoelen. Als het probleem aanhoudt, neem dan contact op met een erkende servicepartner.

Hoe laad ik de accu correct op?

Sluit de oplader UC18YSL3 aan op een stopcontact, plaats de accu stevig. Het lampje knippert blauw tijdens het laden en wordt continu groen wanneer het laden is voltooid. Vermijd laden bij temperaturen boven 50 °C.

Wat is het effectieve verdichtingsgebied van de naald?

De diameter van het verdichtbare gebied is ongeveer 280 mm, dat is 10 keer de diameter van de naald (28 mm). Verplaats de naald met regelmatige tussenpozen kleiner dan deze afmeting.

Kan ik het gereedschap gebruiken in de regen of in een vochtige omgeving?

Nee, het gereedschap mag niet worden blootgesteld aan regen of vochtige omstandigheden. Water kan in de behuizing dringen en een elektrische schok of schade veroorzaken. Gebruik een aardlekschakelaar (ALS) als gebruik in een vochtige omgeving onvermijdelijk is.

Hoe onderhoud ik het gereedschap na gebruik?

Veeg na elk gebruik de behuizing (ventilatieopeningen, trekker, randen van deksels) af met een vochtige doek en milde zeep. Gebruik geen benzine of verdunner. Verwijder onmiddellijk aangehecht beton van de flexibele eenheid.

Wat moet ik doen als de accu geen lading meer vasthoudt?

Als de gebruiksduur te kort wordt na meerdere laad- en gebruikscycli, is de accu aan het einde van zijn levensduur. Vervang deze door een nieuwe. Voor nieuwe of langdurig ongebruikte accu's zijn 2-3 laad-/ontlaadcycli nodig om de chemicaliën te activeren.

Hoe bewaar ik het gereedschap en de accu voor langere tijd?

Bewaar het gereedschap op een droge plaats, onder 40 °C en buiten het bereik van kinderen. Laad de Li-ion accu volledig op voor opslag. Langdurige opslag (meer dan 3 maanden) met een zwak geladen accu kan de prestaties verminderen.

Welke accessoires worden meegeleverd met de UV3628DA?

De verpakking bevat de hoofdeenheid, een accu (afhankelijk van referentie), een oplader UC18YSL3, een flexibele slang en een trilnaald. Raadpleeg de lijst met standaard accessoires op pagina 239 van de handleiding.

GEBRUIKSAANWIJZING UV3628DA HiKOKI

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die met dit elektrisch gereedschap worden meegeleverd.

Niet opvolgen van de waarschuwingen en instructies kan resulteren in een elektrische schok, brand en/of ernstig letsel.

Bewaar alle waarschuwingen en aanwijzingen voor eventuele naslag in de toekomst.

De term „elektrisch gereedschap” heeft zowel betrekking op elektrisch gereedschap dat via de netvoeding van stroom wordt voorzien als gereedschap dat via een accu (snoerloos) van stroom wordt voorzien.

1) Veiligheid van de werkplek

a) Zorg voor een schone en goed verlichte werkplek.

Een rommelige of donkere werkplek verhoogt de kans op ongelukken.

b) Gebruik het elektrisch gereedschap niet in een omgeving met ontvlambare of explosieve vloeistoff en, gassen of stof.

Elektrisch gereedschap kan vonken afgeven. Deze vonkjes kunnen stofdeeltjes of gassen doen ontbranden.

c) Houd kinderen en andere omstanders tijdens het gebruik van elektrisch gereedschap uit de buurt. Afleidingen kunnen gevaarlijk zijn.

2) Elektrische veiligheid

a) De stekker van het elektrisch gereedschap moet geschikt zijn voor aansluiting op het stopcontact. De stekker mag op geen enkele manier gemodifi ceerd worden. Gebruik geen verloopstekker met geaard elektrisch gereedschap.

Deugdelijke stekkers en geschikte stopcontacten verminderen het risico op een elektrische schok.

b) Vermijd lichamelijk contact met geaarde oppervlakken zoals leidingen, radiatoren, fornuizen en koelkasten.

Wanneer uw lichaam geaard is, loopt u een groter risico op een elektrische schok.

c) Stel het elektrisch gereedschap niet bloot aan regen of vochtige omstandigheden.

Het risico op een elektrische schok wordt vergroot wanneer er water in het elektrische gereedschap terechtkomt.

d) Behandel het snoer voorzichtig. Gebruik het snoer niet om het elektrisch gereedschap aan te dragen of mee te slepen en gebruik het snoer niet om de stekker uit het stopcontact te trekken.

Houd het snoer uit de buurt van warmtebronnen, olie, scherpe randen of bewegende onderdelen.

Een beschadigd of verward snoer verhoogt het risico op een elektrische schok.

e) Gebruik buitenshuis een verlengsnoer dat specifiek geschikt is voor het gebruik buiten.

Het gebruik van een snoer dat specifi ek geschikt is voor gebruik buitenshuis vermindert het risico op een elektrische schok.

f) Als het elektrisch gereedschap in een vochtige omgeving gebruikt moet worden, dient een voeding met aardlekschakelaar te worden gebruikt.

Gebruik van een aardlekschakelaar vermindert de kans op een elektrische schok.

3) Persoonlijke veiligheid

a) Blijf waakzaam, let voortdurend op uw werk en gebruik uw gezond verstand wanneer u elektrisch gereedschap gebruikt.

Gebruik geen elektrisch gereedschap wanneer u moe bent of onder invloed van drugs, alcohol of medicijnen.

Eén moment van onoplettendheid kan in ernstig lichamelijk letsel resulteren.

b) Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming.

Beschermingsmiddelen zoals een stofmasker, anti-slip veiligheidsschoenen, een helm of gehoorbescherming, gebruikt voor gepaste omstandigheden, verminderen het risico op lichamelijk letsel.

c) Voorkom dat het gereedschap per ongeluk kan starten. Controleer of de schakelaar in de uitstand staat voordat u de voeding en/of de accu aansluit, het gereedschap oppakt of gaat dragen.

Zorg ervoor dat u tijdens het verplaatsen van het elektrisch gereedschap uw vingers uit de buurt van de schakelaar houdt en sluit de stroombron niet aan terwijl de schakelaar op aan staat om ongelukken te vermijden.

d) Verwijder sleutels en moersleutels uit het gereedschap voordat u het elektrisch gereedschap aanzet.

Een (moer-)sleutel die op een bewegend onderdeel van het elektrisch gereedschap bevestigd is kan in lichamelijk letsel resulteren.

e) Reik niet te ver. Zorg ervoor dat u te allen tijde stevig staat en uw evenwicht behoudt.

Op deze manier heeft u tijdens een onverwachte situatie meer controle over het elektrisch gereedschap.

f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houdt uw kleding en haar uit de buurt van bewegende onderdelen.

Loszittende kleding, sieraden en lang haar kunnen in de bewegende onderdelen verstrikt raken.

g) Indien het elektrisch gereedschap van een aansluiting voor stofafzuiging is voorzien, dan dient u ervoor te zorgen dat de stofafzuiging aangesloten en op de juiste manier gebruikt wordt.

Het gebruik van stofafzuiging vermindert eventuele stofgerelateerde risico's.

h) Laat bekendheid opgedaan bij veelvuldig gebruik van gereedschap u niet zelfgenoegzaam worden waardoor u veiligheidsprincipes van het gereedschap negeert.

Een onzorgvuldige actie kan ernstig letsel veroorzaken binnen een fractie van een seconde.

4) Bediening en onderhoud van elektrisch gereedschap

a) Het elektrisch gereedschap mag niet geforceerd worden. Gebruik het juiste gereedschap voor het karwei.

U kunt de klus beter en veiliger uitvoeren wanneer u het juiste elektrische gereedschap gebruikt.

b) Gebruik het elektrisch gereedschap niet als de schakelaar niet goed werkt.

Elektrisch gereedschap dat niet via de schakelaar bediend kan worden is gevaarlijk en moet onmiddellijk gerepareerd worden.

c) Haal de stekker uit het stopcontact en/of verwijder de accu, als deze losgemaakt kan worden, van het elektrische gereedschap voordat u afstellingen verricht, accessoires verwisselt of voordat u het elektrische gereedschap opbergt.

Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk opstart.

d) Berg elektrisch gereedschap buiten het bereik van kinderen op en sta niet toe dat personen die niet bekend zijn met het juiste gebruik van het gereedschap of deze voorschriften dit elektrisch gereedschap gebruiken.

Eletrisch gereedschap is gevaarlijk in onbevoegde handen.

e) Verzorg het elektrische gereedschap accessoires. Controleer het gereedschap op een foutieve uitlijning, vastgelopen of defecte bewegende onderdelen en andere problemen die van invloed kunnen zijn op de juiste werking van het gereedschap. Indien het gereedschap defect of beschadigd is moet het gerepareerd worden voordat u het gereedschap opnieuw gebruikt.

Slecht onderhouden elektrisch gereedschap is verantwoordelijk voor een groot aantal doe-het-zelf ongelukken.

f) Houd snijwerktuigen scherp en schoon.

Goed onderhouden snijwerktuigen met scherpe snijranden lopen minder snel vast en zijn gemakkelijker in het gebruik.

g) Elektrisch gereedschap, toebehoren, bits enz. moeten in overeenstemming met deze instructies worden gebruikt, waarbij de werkomstandigheden en het werk dat gedaan moet worden in overweging moeten worden genomen.

Gebruik van het elektrisch gereedschap voor andere doeleinden dan waarvoor het is bedoeld, kan resulteren in een gevaarlijke situatie.

h) Houd de handvat- en greepoppervlakken droog, schoon en vrij van olie en vet.

Glibberige handvat- en greepoppervlakken zorgen voor onveilig gebruik en onveilige bediening van het gereedschap in onverwachte situaties.

5) Gebruik en onderhoud van de accu

a) Herlaad alleen met de lader die door de fabrikant wordt gespecifi ceerd.

Een lader die geschikt is voor één bepaald type accu kan brandgevaar veroorzaken bij gebruik met een andere accu.

b) Gebruik elektrisch gereedschap alleen met de specifi ek daarvoor bestemde accu's.

Het gebruik van andere accu's kan letsel of brand veroorzaken.

c) Wanneer de accu niet in gebruik is, moet u deze uit de buurt houden van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die de contacten zouden kortsluiten.

Kortsluiten van de accucontacten kan brandwonden of brand veroorzaken.

d) Bij een verkeerd gebruik kan er vloeistof uit de accu lekken; vermijd elk contact daarmee. Als u dit onverhoopt toch aanraakt, moet u goed met water spoelen. Indien de vloeistof in contact komt met de ogen, moet u ook onmiddellijk medische hulp inroepen.

Vloeistof die uit de accu lekt kan irritatie en brandwonden veroorzaken.

e) Gebruik geen accu of gereedschappen die zijn beschadigd of aangepast.

Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat brand, explosie of risico op letsel veroorzaakt.

f) Stel een accu of gereedschap niet bloot aan vuur of excessief hoge temperaturen.

Blootstelling aan vuur of temperaturen boven de 130°C kan een explosie veroorzaken.

g) Volg alle instructies voor het opladen en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de gebruikershandleiding wordt voorgeschreven.

Onjuist opladen of bij temperaturen buiten het voorgeschreven bereik kan de accu beschadigen en het risico op brand verhogen.

n

6) Onderhoud

a) Het gereedschap mag uitsluitend door bevoegd onderhoudspersoneel worden onderhouden en er mag daarbij uitsluitend gebruik gemaakt worden van identieke vervangingsonderdelen.

Hierdoor kunt u er op rekenen dat het elektrisch gereedschap veilig blijft.

b) Probeer beschadigde accu's nooit te repareren. Onderhoud aan accu's dient alleen te worden uitgevoerd door de fabrikant of erkend onderhoudspersoneel.

VOORZORGSMAATREGELEN

Houd kinderen en kwetsbare personen op een afstand. Het gereedschap moet na gebruik buiten het bereik van kinderen en andere kwetsbare personen worden opgeborgen.

AANVULLENDE

1. Voorbereiden en controleren van de werkomgeving. Zorg ervoor dat de werkplek voldoet aan alle voorwaarden zoals uiteengezet in de voorzorgen.
2. Voorkom dat stof of vuil in de aansluitopening van de accu terecht komt.
3. Demonteer de accu of acculader niet.
4. Voorkom kortsluiting van de accu. Kortsluiten van de accu zal resulteren in een grote stroom en oververhitting. Dit zal resulteren in brandwonden en schade aan de accu.
5. Gooi de accu niet in het vuur. Een brandende accu kan ontploff en.
6. Breng de accu naar de winkel waar deze gekocht werd, nadat deze na opladen onvoldoende kracht heeft voor praktisch gebruik. Gooi een accu die het eind van zijn levensduur heeft bereikt niet zomaar weg.
7. Steek nooit een voorwerp in de ventilatie-openingen van de lader. Als er een voorwerp of ontvlambaar materiaal in de ventilatie-openingen van de acculader wordt gestoken, kan dit resulteren in een elektrische schok of beschadiging aan de acculader.
8. Bij doorlopend gebruik is het mogelijk dat deze machine oververhit raakt, hetgeen kan leiden tot schade aan de motor en de schakelaar. Daarom geeft u het gereedschap een tijdje pauze wanneer de behuizing heet wordt.
9. Zorg ervoor dat de batterij stevig geplaatst wordt. Indien dit niet gebeurd, kan het voorkomen dat de accu eruit valt en een ongeluk veroorzaakt.
10. Raak nooit de bewegende delen aan.

Kom nooit met uw handen, vingers of andere lichaamsdelen in de buurt van de bewegende delen van het gereedschap.

Nederlands

1. Werk nooit zonder de beschermkappen te hebben geplaatst. Gebruik dit gereedschap alleen als alle beschermingen op hun plaats zitten en/of als de veiligheidsfuncties goed functioneren. Als onderhoud of Service vereist dat een veiligheidsmaatregel verwijderd moet worden, let u er dan op dat deze veiligheidsmaatregel terug geplaatst wordt voordat u aan het werk gaat met het gereedschap.

2. Laat het gereedschap nooit aanstaan zonder toezicht. Schakel stroom uit.

Laat het gereedschap niet alleen totdat hij volledig stilstaat.

1. Het elektrisch gereedschap is uitgerust met een temperatuurbeveiligingscircuit om de motor te beschermen. Ononderbroken werk kan de temperatuur van de machine doen stijgen, waardoor het temperatuurbeveiligingscircuit wordt geactiveerd en de bediening automatisch wordt gestopt. Indien dit gebeurt, laat u het elektrisch gereedschap afkoelen voordat u het opnieuw gebruikt.

2. Stel het bedieningspaneel niet bloot aan schokken en breek het niet. Dit kan leiden tot een storing.

3. Gebruik het product niet als het gereedschap of de accupolen (batterijhouder) vervormd zijn.

Het installeren van de accu kan kortsluiting veroorzaken, wat kan leiden tot rookontwikkeling of ontbranding.

1. Houd de accupolen van het gereedschap (accuhouder) vrij van spaanders en stof.

○ Controleer vóór gebruik of er geen spaanders en stof zijn opgehoopt in het gebied van de aansluitingen.

○ Probeer te voorkomen dat spaanders of stof van het gereedschap op de accu terechtkomen tijdens het gebruik.

○ Wanneer het gebruik wordt onderbroken of na gebruik, moet u het gereedschap niet op een plaats achterlaten waar het kan worden blootgesteld aan vallende spaanders of stof.

Als u dat doet kan er kortsluiting ontstaan, wat kan leiden tot rookontwikkeling of ontbranding.

1. Gebruik het gereedschap en de accu altijd bij temperaturen tussen -5°C en 40°C.

2. De trilnaald is heet nadat het gereedschap is gebruikt, raak deze niet aan.

3. Laat het gereedschap niet op een tafel of de vloer staan wanneer het trilt.

4. Als u beton stort nabij uw voeten of in een vlakke ruimte, draag dan geschikte gezichtsbescherming (veiligheidsbril en masker) aangezien het beton kan spatten.

5. Reinig de behuizing van het gereedschap niet met water.

6. Voorkom het binnendringen van water of beton in de behuizing van het gereedschap terwijl u het gebruikt. Voorkom ook dat het gereedschap in het beton valt. Als er water of beton in de behuizing van het gereedschap terechtkomt, stop dan met het gebruik van het gereedschap en neem contact op met een erkend HiKOKI-servicecentrum voor inspectie en/of reparatie.

OPMERKINGEN BIJ GEBRUIK LITHIUM-ION BATTERIJ

De lithium-ion accu is voorzien van een beschermingsfunctie die volledige ontlading van de accu voorkomt waardoor de levensduur wordt verlengd.

In geval 1 t/m 3 hieronder kan de motor tijdens het gebruik van het product tot stilstand komen, zelfs wanneer u de schakelaar ingedrukt houdt. Dit geeft geen probleem met het product aan maar wordt veroorzaakt door de beschermingsfunctie.

1. De motor komt tot stilstand wanneer de accu leeg is. De accu moet in dit geval onmiddellijk opgeladen worden.

2. De motor kan tot stilstand komen wanneer het gereedschap overbelast wordt. Laat de schakelaar in dit geval onmiddellijk los en verhelp de oorzaak van de overbelasting. Wanneer u het probleem verholpen heeft kunt u het gereedschap opnieuw gebruiken.

3. Wanneer de accu oververhit is door overbelasting, kan het zijn dat de accu niet meer werkt.

In dit geval moet u de accu niet verder gebruiken, maar deze eerst laten afkoelen. Wanneer u het probleem verholpen heeft kunt u de accu opnieuw gebruiken.

Gelieve eveneens aandacht te schenken aan volgende waarschuwing en aandachtspunt.

WAARSCHUWING

Om acculekken, het opwekken van warmte, rookontwikkeling, explosie en ontsteking bijtijds te vermijden, moet u de volgende voorzorgsmaatregelen nemen.

1. Zorg ervoor dat er zich geen spaanders en stof op de accu ophopen.

○ Zorg er tijdens de werkzaamheden voor dat er geen spaanders en stof op de accu kunnen vallen.

○ Zorg ervoor dat de spaanders en het stof die tijdens het werk op het elektrisch gereedschap vallen zich niet op de accu ophopen.

○ Bewaar een ongebruikte accu niet op een plaats waar deze aan spaanders en stof wordt blootgesteld.

○ Verwijder alle spaanders en stof van een accu voordat u hem opbergt en bewaar de accu niet op dezelfde plek als metalen onderdelen (schroeven, spijkers, enz.).

1. Doorboor de accu niet met een scherp voorwerp, zoals een nagel, klop er niet op met een hamer, stap niet op de accu, gooi er niet mee en stel hem niet bloot aan zware fysieke schokken.

2. Gebruik geen zichtbare beschadigde of vervormde accu.

3. Gebruik de accu niet met een omgekeerde polariteit.

4. Sluit hem niet rechtstreeks aan op het stopcontact of op de sigarettenaansteker in een auto.

5. Gebruik de accu niet voor andere doeleinden dan de in deze gebruiksaanwijzing genoemde.

6. Wanneer de accu niet kan worden opgeladen, zelfs nadat de specifieke oplaadtijd verstreken is, moet u onmiddellijk stoppen met het opladen.

7. Zorg ervoor dat de accu niet te heet wordt of onder te grote druk komt te staan en stel hem niet aan deze omstandigheden bloot, zoals in een magnetron, droger of een hogedrukcontainer.

8. Houd de accu onmiddellijk uit de buurt van vuur nadat er een lek of vieze geur is vastgesteld.

9. Gebruik de accu niet op een plek waar een grote statische elektriciteit wordt opgewekt.

10. In geval van een acculek, vieze geur, warmteontwikkeling, verkleuring of vervorming, of iets abnormaals tijdens het gebruik, het opladen of de opslag, moet u de accu onmiddellijk uit het gereedschap of de lader halen en moet u het gebruik ervan stoppen.

11. Dompel de batterij niet onder of laat geen vloeistoffen erin vloeien. Binnendringen van geleidende vloeistof, zoals water, kan schade veroorzaken, met brand of een explosie tot gevolg. Bewaar de batterij op een koele, droge plaats, uit de buurt van explosieve en licht ontvlambare voorwerpen. Vermijd omgevingen met bijtend gas.

LET OP

1. Wanneer u de lekkende vloeistof uit de accu in de ogen krijgt, wrijf dan niet in de ogen, maar was ze goed uit met zoet en schoon water, zoals kraanwater en roep er onmiddellijk een dokter bij.

Indien u geen behandeling krijgt, kan de vloeistof oogproblemen veroorzaken.

1. Wanneer de vloeistof op uw huid of kleding lekt, moet u ze onmiddellijk goed wassen met schoon water, zoals kraanwater.

De kans bestaat dat dit huidirritatie veroorzaakt.

1. Wanneer u roest, een vieze geur, oververhitting, verkleuring, vervorming en/of andere onregelmatigheden vaststelt wanneer u de accu voor de eerste keer gebruikt, gebruik hem dan niet verder, maar retourneer de accu aan uw leverancier of verkoper.

WAARSCHUWING

Als er een geleidende vreemde stof op de contacten van de lithium-ionaccu terechtkomt, kan de accu worden kortgesloten, waardoor brand kan ontstaan Wanneer u de lithium-ionaccu bewaart, dient u de volgende regels in acht te nemen

○ Plaats geen geleidende stoff en, spijkers en draden zoals ijzer- en koperdraad in de opslagdoos.
○ Plaats de accu in het gereedschap of bevestig het accudeksel stevig voor opslag tot u de ventilator niet meer ziet om kortsluiting te voorkomen.

BETREFFENDE TRANSPORT VAN LITHIUM-ION ACCU

Neem bij transport van een lithium-ion accu de volgende voorzorgsmaatregelen in acht.

WAARSCHUWING

Stel het transportbedrijf op de hoogte dat er een lithium-ion accu wordt vervoerd, vermeld het vermogen en volg de instructies van het transportbedrijf bij het regelen van vervoer.

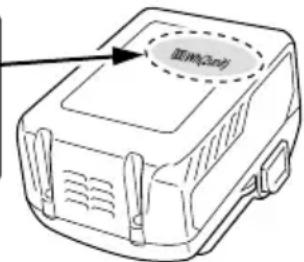

○ Lithium-ion accu's die een uitgangsvermogen van 100 Wh overschrijden worden beschouwd als gevaarlijke goederen binnen de vrachtgoederenclassifi catie en vereisen speciale procedures.
○ Voor internationaal transport, moet u voldoen aan internationale wetgeving en wetten en voorschriften van het land van bestemming.
○ Als de BSL36B18 is geïnstalleerd in het elektrisch gereedschap, zal het vermogen de 100 Wh overschrijden en zal het apparaat worden geclassifi ceerd als gevaarlijke goederen voor vrachtclassifi catie.

Uitgangsvermogen

2 tot 3 cijferig nummer

III(10,2nd)

VOORZORGSMAATREGELEN AANSLUITING USB-APPARAAT (UC18YSL3)

Wanneer een onverwacht probleem optreedt, kunnen de gegevens in een USB-apparaat, aangesloten op dit product, beschadigd raken of verloren gaan. Zorg er altijd voor dat er een back-up wordt gemaakt van gegevens op het USB-apparaat voor gebruik met dit apparaat.

Houd er rekening mee dat ons bedrijf geen enkele verantwoordelijkheid accepteert voor op een USB-apparaat opgeslagen gegevens die beschadigd of verloren zijn, noch voor schade dat zich voor kan doen aan een aangesloten apparaat.

WAARSCHUWING

○ Voor gebruik, controleer de verbonden USB kabel voor enige defecten of beschadigingen.

Bij gebruik van een kapotte of beschadigde USB kabel kan er rook uitstoot of ontbranding ontstaan.

○ Wanneer het product niet wordt gebruikt, bedek de USB poort dan met de rubberen bedekking.

Ophoping van stof etc. in de USB poort kan rook uitstoot of ontbranding veroorzaken.

OPMERKING

• Er kan een soms een pauze zijn gedurende het opladen van de USB.
  ○ Wanneer een USB apparaat niet wordt opgeladen verwijder het USB apparaat van de oplader.

Doet u dit niet, dan kan de levensduur van de batterij afnemen, maar dit kan ook onverwachte ongelukken als gevolg hebben.

- Het kan zijn dat sommige USB-apparaten niet kunnen worden opgeladen, afhankelijk van het type apparaat.

NAMEN VAN ONDERDELEN (Afb. 1 – Afb. 14)

1	Voorafdekking
2	Naamplaatje
3	Motor
4	Schakelaarvergrendeling
5	Aan/uit-schakelaar
6	Trilnaald
7	Flexibele eenheid
8	Flexibele slang (fl exibele as)
9	Accudeksel
10	Accu
11	Bedieningspaneel
12	Modusschakelaar
13	Indicatielampje
14	Vergrendeling
15	Laadindicatielampje
16	Indicatieschakelaar acculading
17	Accuniveau-indicatorlampje
18	Rubberen afdekking
19	USB-poort
20	USB-kabel

SYMBOLEN

WAARSCHUWING

Hieronder staan symbolen afgebeeld die van toepassing zijn op deze machine. U moet de betekenis hiervan begrijpen voor u de machine gaat gebruiken.

UV3628DA:Accu beton trilnaald

Nederlands

	Om het risico op verwondingen te verminderen, moet de gebruiker de instructiehandleiding lezen.
	Alleen voor EU-landenGeef elektrisch gereedschap niet met het huisvuil mee!Volgens de Europese richtlijn 2012/19/EU inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclebedrijf dat voldoet aan de geldende milieu-eisen.
	Gelijkstroom
V	Opgegeven voltage
n_0	Onbelast toerental
	Gewicht(Volgens EPTA-procedure 01/2014)
	AAN zetten
	UIT zetten
Lock
	Schakelaars vergrendelen naar de “ON” stand.
	Modusschakelaar
	Normaal
	Power
	Lampjes knipperen: Waarschuwingssignalen
	Waarschuwing
	Verboden handeling

Accu

	Indicatieschakelaar resterende acculading
	LED-lampjesDe resterende accucapaciteit is meer dan 75%.
	LED-lampjesDe resterende accucapaciteit is 50 - 75%.
[335S]	LED-lampjesDe resterende accucapaciteit is 25 - 50%.
	LED-lampjesDe resterende accucapaciteit is minder dan 25%.
[GABY]	KnippertDe resterende accucapaciteit is nagenoeg uitgeput. Laad de accu zo spoedig mogelijk opnieuw op.
	KnippertUitgangsvermogen onderbroken wegens hoge temperatuur. Verwijder de accu uit het gereedschap en laat de accu volledig afkoelen.
	KnippertUitgangsvermogen onderbroken vanwege storing of uitval. De accu kan de oorzaak van het probleem zijn, dus neemt u contact op met uw dealer.

STANDAARD TOEBEHOREN

Naast het hoofdtoestel (1 toestel), bevat de verpakking de accessoires die vermeld staan op bladzijde 239.

De standaard toebehoren kunnen zonder nadere aankondiging gewijzigd worden.

SELECTEREN VAN ACCESSOIRES

De accessoires van deze machine staan vermeld op bladzijde 240.

TOEPASSINGEN

○ Verdichting bij het storten van beton voor funderingen of betonproducten

TECHNISCHE GEGEVENS

1. Elektrisch gereedschap

Model UV3628DA
Voltage 36 V
Trillingsfrequencies	12000 min-1 {omw/min} (in normale modus)15200 min-1 {omw/min} (in power-modus)
Trilnaald Diameter: 28 mm, Lengte: 187 mm, Eenheid: 825 mm
Afmetingen (behuizing)Lengte x hoogte x breedte	1045 x 224 x 109 mm
Accu verkrijgbaar voor dit gereedschap* Multivolt accu
Gewicht** 4,2 kg (BSL36B18)

* Bestaande accu's (BSL3660/3620/3626, BSL18xx serie, enz.) kunnen niet in dit gereedschap worden gebruikt.
** Volgens EPTA-procedure 01/2014

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

1. Accu

Model BSL36A18	BSL36B18
Spanning 36 V / 18	V (automatische schakeling*)
Accucapaciteit	2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah
	(automatische schakeling*)
Verkrijgbare draadloze producten**	Multivolt serie, 18 V product
Verkrijgbare oplader	Schuifl ader voor lithium-ion accu's

* Het gereedschap zal zelf automatisch schakelen.
** Raadpleeg onze algemene catalogus voor meer informatie.

1. Acculader

Model UC18YSL3
Oplaadspanning 14,4 V	-18 V
Gewicht 0,6 kg

OPLADEN

Voor het gebruik van het elektrisch gereedschap dient de accu als volgt opgeladen te worden.

1. Sluit het netsnoer van de acculader aan op het stopcontact.

Wanneer de stekker van de acculader verbonden wordt met een houder, zal het laadindicatielampje rood knipperen (met tussenpozen van 1 seconde).

1. Steek de batterij in de acculader.

Steek de accu stevig in de acculader zoals u kunt zien op Afb. 3 (op pagina 2).

1. Opladen

Wanneer er een accu in de acculader wordt gedaan, zal het laadindicatielampje blauw knipperen.

Wanneer de accu volledig is opgeladen, zal het laadindicatielampje groen oplichten. (Zie Tabel 1)

(1) Aanduiding van het laadindicatielampje

De aanduidingen van het laadindicatielampje zijn zoals aangegeven in Tabel 1, al naar gelang de toestand van de accu of de acculader.

Tabel 1

Aanduidingen van het laadindicatielampje
Laad indicatielamp (ROOD/ BLAUW/ GROEN/ PAARS)	Voor het opladen	Knippert (ROOD)	Licht ongeveer 0,5 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit)	Aansluiten op de stroombron.
	Tijdens het opladen	Knippert (BLAUW)	Licht ongeveer 0,5 seconde op. Licht ongeveer 1 seconde niet op. (uit voor 1 seconde)	Batterijcapaciteit is onder de 50%
		Knippert (BLAUW)	Licht ongeveer 1 seconde op. Licht niet op ongeveer 0,5 seconde lang. (0,5 seconde lang uit)	Batterijcapaciteit is onder de 80%
		Licht op (BLAUW)	Blijft branden	Batterijcapaciteit is meer dan 80%
	Opladen klaar	Licht op (GROEN)	Blijft branden(Continu zoemer geluid: ongeveer 6 seconden)
	Oververhitting uit (standby)	Knippert (ROOD)	Licht ongeveer 0,3 seconde op. Licht niet op ongeveer 0,3 seconde lang. (0,3 seconde lang uit)	De accu is oververhit. De accu kan niet opgeladen worden. (Het opladen wordt hervat wanneer de accu is afgekoeld).
	Opladen onmogelijk	Knippert snel (PAARS)	Licht ongeveer 0,1 seconde op. Licht ongeveer 0,1 seconde niet op. (0,1 seconde lang uit)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □	Er is iets mis met de accu of met de acculader

Nederlands

(2) Met betrekking tot de temperaturen en oplaadtijd van de oplaadbare batterij De temperaturen en bijbehorende oplaadtijden worden gegeven in Tabel 2.

Tabel 2

Acculader			UC18YSL3
Accu	Type batterij Li-ion
	Geschikte temperatuur voor het opladen		0°C - 50°C
	Oplaadspanning V	14,4 18
	Oplaadtijd,ongeveer(bij 20°C)		BSL14xx serie BSL18xx		serie Multivolt serie
			(4 cellen) (8 cellen) (5 cellen)		(10 cellen) (10 cellen)
			min.	BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38
USB	Oplaadspanning V	5
	Laadstroom A 2

OPMERKING

De oplaadtijd hangt mede af van de omgevingstemperatuur en het voltage van de stroombron.

1. Haal de stekker van het netsnoer van de acculader uit het stopcontact.
2. Houd de acculader stevig vast en trek de accu eruit. OPMERKING

U moet de accu na het laden uit de acculader halen en op een veilige plek bewaren.

Betreffende elektrisch ontladen in het geval van nieuwe batterijen, enz.

Als de chemische substantie van nieuwe batterijen en batterijen die niet gedurende een lange periode niet zijn gebruikt niet geactiveerd is, zal de stroomopbrengst mogelijk niet laag zijn het eerste en tweede gebruik. Dit is een tijdelijk fenomeen en de normale tijd benodigd voor het opladen zal worden hersteld door de batterijen 2 – 3 keer op te laden.

De gebruiksduur van de batterijen verlengen.

(1) Laad de batterijen op voordat ze volledig uitgeput raken. Wanneer u merkt dat de kracht van het gereedschap zwakker wordt, stop het gebruik van her gereedschap dan en laad de batterij op. Als u het gereedschap blijft gebruiken en de elektrische voeding uitput, kan de batterij beschadigd raken en wordt zal de levensduur verminderen.
(2) Vermijd opladen bij hoge temperaturen. Een oplaadbare batterij zal direct na gebruik heet zijn. Als een dergelijke batterij direct na gebruik wordt opgeladen, zal de inwendige chemische substantie verslechteren en zal de levensduur van de batterij afnemen. Laat de batterij en laad deze op nadat het een tijdje is afgekoeld.

LET OP

Als de accu wordt opgeladen terwijl deze warm is omdat de accu langere tijd op een plaats lag die werd blootgesteld aan direct zonlicht of omdat de accu zojuist is gebruikt, kan het laadindicatielampje van de acculader 0,3 seconde lang oplichten, dan 0,3 seconde niet oplichten (0,3 seconde uit). In dat geval moet u de accu eerst laten afkoelen voordat u met opladen begint.

○ Wanneer het laadindicatielampje snel knippert (elke 0,2 seconde), moet u controleren of er verontreinigingen zijn in de accu-aansluiting van de acculader en deze verwijderen als dat het geval is. Als er geen verontreinigingen zijn, is het mogelijk dat de accu of de acculader defect is. Breng deze dan naar een offi cieel servicecentrum.
○ Aangezien de ingebouwde microcomputer ongeveer 3 seconden nodig heeft om vast te stellen dat de accu die met de UC18YSL3 wordt opgeladen eruit is genomen, moet u minimaal 3 seconden wachten voordat u de accu opnieuw in de acculader plaatst om het opladen te hervatten. Als u de accu terugplaatst voordat er 3 seconden zijn verstreken, is het mogelijk dat de accu niet correct wordt opgeladen.

MONTAGE EN GEBRUIK

Handeling	Afbeelding	Bladzijde
Verwijderen en aanbrengen van de accu (*1)	2	2
Opladen	3	2
Bedienen van de schakelaar	4	3
Over de standselectieknop (*2)	5	3
Indicator resterende acculading	6	3
Een USB-apparaat opladen via een stopcontact	12-a 5
Een USB-apparaat en accu opladen via een stopcontact	12-b 5
Een USB-apparaat opladen	13 5
Wanneer het opladen van het USB-apparaat is voltooid	14	5
Selecteren van accessoires	—	240

(\*1) Verwijderen en aanbrengen van de accu

OPMERKING

Zorg dat het accudeksel stevig is gesloten, tenzij u de accu plaatst of verwijdert.

Als er water, beton of stof in de behuizing van het gereedschap of de accupolen terechtkomt, kan een storing optreden.

(\*2) Over de standselectieknop

OPMERKING

De modusschakelfunctie werkt alleen als de accu op het gereedschap is aangesloten en de trekkerschakelaar is ingedrukt.

Als de trekkerschakelaar wordt ingedrukt, gaat de naald trillen.

Modus Normaal Power
Display van het schakelaarpaneel	Afb. 5-a Afb.	5-b
Trillingsfrequenties	12000 min-1{omw/min}	15200 min-1{omw/min}
Toepassingen	- Verdichting- Locaties waar bekisting gevoelig is voor vervorming	- Storten van beton met hoge viscositeit

BEDIENING

LET OP

○ Plaats de trilnaald in het beton. Let erop dat de naald niet in contact komt met betonijzer of de bekisting.
○ Plaats geen zware voorwerpen op de flexibele slang en ga er niet op staan.
○ Buig de flexibele slang niet overmatig tijdens het gebruik van het gereedschap.
- Als u klaar bent met het gebruik van het gereedschap, zet de schakelaar dan uit en wacht tot het trillen stopt alvorens het gereedschap neer te zetten.
Als het gereedschap op een stoffi ge plaats wordt neergezet voordat het trillen is gestopt, kan het stof opzuigen wat een storing kan veroorzaken.

1. Beton verdichten

Druk de trekkerschakelaar in om het trillen van de naald te starten. Plaats de naald loodrecht in het beton. (Zie "2. Werktips")

Als het gestorte beton niet meer slinkt en een lichte kleur heeft (wat erop duidt dat de ingrediënten gelijkmatig zijn vermengd), is het verdichtingsproces voltooid.

Trek de naald er langzaam uit zodat er geen gat ontstaat. (Afb. 7)

De diameter van het gebied dat eff ectief met het gereedschap kan worden verdicht (Afb. 8-©) is 280 mm, ongeveer tien keer de diameter van de trilnaald. Verdicht al het beton door de naald te verplaatsen over gelijkmatige afstanden die kleiner zijn dan de hierboven vermelde gebiedsafmetingen. (Afb. 8)

OPMERKING

Overmatige trillingen kunnen scheiding van de ingrediënten van het beton veroorzaken.

Let erop dat de trilnaald niet in contact komt met betonijzer of de bekisting.

2. Werktips

● Als mortel is gescheiden

Als er plaatsen zijn waar grove bestanddelen* en mortel* van elkaar zijn gescheiden (Afb. 9-①), schep de gescheiden grove bestanddelen dan op en meng deze door het beton op een plaats waar veel mortel aanwezig is (Afb. 9-②). Verdicht het gebied vervolgens zoals vereist. (Afb. 9-a)

Probeer bij deze procedures niet om beton binnen de bekisting te verplaatsen met de trilnaald. Hierdoor zal alleen de goed vloeiende mortel worden verplaatst, wat de scheiding van de ingrediënten zal verergeren. (Afb. 9-b)

* Onder grove bestanddelen worden zand- en grinddeeltjes verstaan die niet door een 5mm-zeef kunnen.
* Onder mortel worden alle ingrediënten van het beton verstaan behalve de grove bestanddelen.

- Beton storten op een helling

Als u beton moet storten op een helling, begin dan onder aan de helling. Het beton zal dan goed worden verdicht door het gewicht van het later gestorte beton en de toegepaste trillingen. (Afb. 10)

Dit product is voorzien van functies die ontworpen zijn om zowel het gereedschap zelf als de accu te beschermen. Tijdens het werk, vanaf het moment dat aan de schakelaar wordt getrokken en tien seconden na het loslaten, kunnen alle beveiligingsfuncties worden geactiveerd, waardoor het modusindicatielampje op het schakelaarpaneel knippert zoals weergegeven in Tabel 3 om de gebruiker op de hoogte te stellen. Haal wanneer een van de veiligheidsfuncties wordt geactiveerd direct uw vinger van de trekkerschakelaar en volg de onder Corrigerende maatregelen beschreven instructies. (Afb. 11)

Tabel 3

Zorg ervoor dat de schakelaar uitgeschakeld is en de batterij verwijderd voor onderhoud en inspectie.

1. Inspectie van bevestigingsschroeven

Controleer alle bevestigingsschroeven regelmatig en zorg ervoor dat ze goed aangedraaid zijn. Draai los zittende schroeven onmiddellijk vast. Doet u dit niet, dan kunnen ernstige gevaren het gevolg zijn.

2. Onderhoud van de motor

De motorwikkeling is het „hart“ van het elektrisch gereedschap. Let er daarom goed op dat de wikkeling niet beschadigd raakt en/of nat wordt met olie of water.

3. Inspectie van aansluitingen (gereedschap en accu)

Voer een controle uit om er zeker van te zijn dat er geen spaanders en stof zijn opgehoopt op de aansluitingen. Voer zo nu en dan voorafgaand aan, tijdens en na gebruik een controle uit.

LET OP

Verwijder alle spaanders of stof dat zich mogelijk heeft opgehoopt op de aansluitingen.

Als u dit niet doet, kan dit leiden tot een storing.

4. Reinigen van de behuizing

Veeg na gebruik van het gereedschap betonresten van de behuizing met een doek die in een zeepoplossing is gedrenkt en daarna goed is uitgewrongen. Maak vooral de ventilatieopeningen, het gebied rond de trekkerschakelaar en de randen van deksels zorgvuldig schoon.

Gebruik geen benzine, thinner of kerosine, deze stoff en kunnen kunststoff en beschadigen.

Verwijder onmiddellijk enig beton dat zich aan de fl exibele eenheid heeft gehecht.

5. Opbergen

Bewaar het elektrisch gereedschap op een plaats met een temperatuur van minder dan 40°C en buiten het bereik van kinderen.

OPMERKING

Opbergen van lithium-ion accu's

Zorg dat de lithium-ion accu volledig is opgeladen voordat u deze opbergt.

Langdurig opbergen (3 maanden of langer) van een accu die bijna leeg is kan resulteren in slechtere prestaties, een sterke afname van de gebruiksduur van de accu en ook is het mogelijk dat de accu niet meer opgeladen kan worden.

Een sterke afname van de gebruiksduur van de accu kan soms wel weer verholpen worden door de accu herhaaldelijk, van twee- tot vijfmaal, op te laden en te gebruiken.

Als de gebruiksduur van de accu zeer kort blijft nadat deze meerdere malen is opgeladen en gebruikt, is de accu versleten en dient u een nieuwe accu aan te schaff en.

LET OP

Bij gebruik en onderhoud van elektrisch gereedschap dienen de in het land waar u zich bevindt geldende veiligheidsregelgeving en veiligheidsstandaarden stipt te worden opgevolgd.

Belangrijke informatie voor de accu's van HiKOKI snoerloos elektrisch gereedschap

Gebruik altijd een van onze voorgeschreven originele accu's. Wij kunnen de veiligheid en prestatie van ons snoerloos elektrisch gereedschap niet garanderen bij gebruik van andere dan de voorgeschreven accu's, of als de accu gedemonteerd of gewijzigd is (zoals demontage of vervanging van accucellen of andere inwendige onderdelen).

GARANTIE

De garantie op het elektrisch gereedschap van HiKOKI is in overeenstemming met de wettelijke/landspecifi eke richtlijnen. Deze garantie dekt geen defecten of schade als gevolg van foutief gebruik, misbruik of normale slijtage. In geval van klachten verzoeken wij u het elektrisch gereedschap samen met het GARANTIECERTIFICAAT dat u achterin deze handleiding aantreft naar een erkend servicecentrum van HiKOKI te sturen.

Informatie betreff ende lawaai en trillingen

De gemeten waarden zijn verkregen overeenkomstig EN60745 en voldoen aan de eisen van ISO 4871.

Gemeten A-gewogen geluidsniveau: 96 dB (A)

Gemeten A-gewogen geluidsdrukniveau: 85 dB (A)

Onzekerheid K: 3 dB (Å).

Draag gehoorbescherming.

Totale trillingswaarden (triax vector som) bepaald overeenkomstig EN60745.

Trillingsemissiewaarde a_h , B=6,0 m/s^2

Onzekerheid K = 1,5 m/s2

De totale bepaalde trillingswaarde is gemeten in overeenstemming met een standaard testmethode en kan worden gebruikt om meerdere gereedschappen met elkaar te vergelijken.

U kunt dit ook vooraf gebruiken als beoordeling van de blootstelling.

WAARSCHUWING

De trillingsemissiewaarde tijdens het feitelijke gebruik van het elektrisch gereedschap kan afwijken van de opgegeven totale waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt.
○ Neem kennis van de veiligheidsmaatregelen voor de bescherming van de gebruiker die gebaseerd zijn op een schatting van de blootstelling onder feitelijke gebruiksomstandigheden (rekening houdend met alle onderdelen van de gebruikscyclus, zoals de tijd dat het gereedschap is uitgeschakeld en wanneer dit onbelast draait inclusief de triggertijd).

OPMERKING

Op grond van het voortdurende research en ontwikkelingsprogramma van HiKOKI kunnen de hierin genoemde technische gegevens zonder voorafgaande kennisgeving worden gewijzigd.

OPLOSSEN VAN PROBLEMEN

Voer de inspecties in onderstaande tabel uit als het gereedschap niet normaal werkt. Als dit het probleem niet oplost, contact opnemen met uw dealer of het erkende HiKOKI onderhoudscentrum.

1. Elektrisch gereedschap

Probleem Mogelijke	oorzaak Oplossing
Beweegt niet Geen accu meer	er. Laad de accu op.
	Accu is niet correct geplaatst. Duw de accu naar binnen totdat u een klik hoort.
	Accu is geplaatst terwijl de schakelaar werd ingedrukt.	Veiligheidsfunctie is geactiveerd. Laat de schakelaar los en druk deze opnieuw in zodat het gereedschap beweegt.
Plotseling gestopt Overbelastingbeschermingscircuitgeactiveerd.		Oorzaak van overbelasting verwijderen.
		Hittebeschermingscircuit geactiveerd door oververhitting van de accu of het gereedschap zelf.
Kan accu niet plaatsen Poging om een andere accu dan het gespecifi ceerde type te plaatsen.		Gebruik een accu van het type Multi Volt.

1. Acculader

Probleem Mogelijke	oorzaak Oplossing
Het laadindicatielampje voor het opladen knippert snel in een paarse kleur, en het opladen van de batterij start niet.	De batterij is niet volledig geplaatst. Voeg de batterij stevig in.
	Er zit vreemde materie in de batterijpolen of waar de batterij is bevestigd.	Verwijder de vreemde materie.
Het laadindicatielampje voor het opladen knippert snel in een rode kleur, en het opladen van de batterij start niet.	De batterij is niet volledig geplaatst. Voeg de batterij stevig in.
	De batterij is oververhit. Als er niets aan gedaan wordt, zal de batterij automatisch beginnen met opladen als de temperatuur zakt, maar dit kan de levensduur van de batterij verminderen. Het wordt aanbevolen de batterij te laten afkoelen in een goed geventileerde, niet aan direct zonlicht blootgestelde, plaats voordat deze opgeladen wordt.
Gebruikstijd batterij is kort, zelfs wanneer de batterij volledig is opgeladen.	De levensduur van de batterij is uitgeput. Vervang de batterij door een nieuwe.
De batterij vergt een lange tijd om op te laden.	De temperatuur van de batterij, de lader of de omringende omgeving is extreem laag.	Laad de batterij binnenshuis of in een andere warmere omgeving.
	De ventilatieopeningen zijn geblokkeerd waardoor de interne componenten oververhit raken.	Vermijd het blokkeren van de ventilatieopeningen.
	De koelventilator draait niet. Neem contact op met een door HiKOKI erkend servicecentrum voor reparatie.
Het USB aan/uit-lampje is uitgeschakeld en het USB-apparaat is gestopt met opladen.	De capaciteit van de batterij is laag geworden.	Vervang de batterij door één met resterende capaciteit.
		Steek de stekker van de oplader in een stopcontact.
USB aan/uit-lampje schakelt niet uit zelfs al is het USB-apparaat klaar met opladen.	Het USB aan/uit-lampje licht groen op om aan te geven dat USB opladen mogelijk is.	Dit duidt niet op een storing.
Het is onduidelijk wat de laadstatus van een USB-apparaat is en of het opladen voltooid is.	Het USB aan/uit-lampje schakelt niet uit zelfs niet wanneer het opladen voltooid is.	Onderzoek het USB-apparaat dat wordt opgeladen om de oplaadstatus te bevestigen.
Het opladen van een USB-apparaat pauzeert halverwege.	De oplader was aangesloten op een stopcontact terwijl het USB-apparaat opgeladen werd met behulp van de batterij als voedingsbron.	Dit duidt niet op een storing. De oplader pauzeert USB opladen voor ongeveer 5 seconden wanneer deze onderscheid maakt tussen de voedingsbronnen.
	Een batterij werd in de oplader geplaatst terwijl het USB-apparaat opgeladen werd met behulp van een stopcontact als voedingsbron.
Het opladen van het USB-apparaat pauzeert halverwege wanneer de batterij en het USB-apparaat tegelijkertijd opgeladen worden.	De batterij is volledig opgeladen. Dit duidt niet op een storing. De oplader pauzeert met het opladen van USB voor ongeveer 5 seconden terwijl hij controleert of de batterij het opladen succesvol heeft voltooid.
Het opladen van het USB-apparaat start niet wanneer de batterij en het USB-apparaat tegelijkertijd opgeladen worden.	De resterende batterijcapaciteit is extreem laag.	Dit duidt niet op een storing. Wanneer de batterijcapaciteit een bepaald niveau heeft bereikt, zal het opladen van USB automatisch beginnen.

1. Kontrola montážnych skrutiek
