| Terméktípus | Vezeték nélküli betonvibrátor (betontörő) |
| Márka | HiKOKI |
| Modell | UV3628DA |
| Névleges feszültség | 36 V (Multi-Volt akkumulátor, automatikus 36 V / 18 V kapcsolás) |
| Rezgési frekvenciák | Normál üzemmód: 12 000 min⁻¹ ; Teljesítmény üzemmód: 15 200 min⁻¹ |
| Rezgőtű átmérője | 28 mm |
| Rezgőtű hossza | 187 mm (tűegység: 825 mm) |
| Test méretei (H × M × Sz) | 1045 × 224 × 109 mm |
| Súly (BSL36B18 akkumulátorral) | 4,2 kg (az EPTA 01/2014 szerint) |
| Kompatibilis akkumulátor | Multi-Volt (BSL36A18 / BSL36B18) – nem a szabványos BSL36xx/18xx sorozatok |
| Akkumulátor kapacitása | BSL36A18: 2,5 / 5,0 Ah; BSL36B18: 4,0 / 8,0 Ah (automatikus kapcsolás) |
| Töltő mellékelve | UC18YSL3 típus (csúszó töltő Li-ion akkumulátorokhoz) |
| Töltési idő (közelítőleg 20 °C-on) | Körülbelül 20 perc (BSL36A18) – 38 perc (BSL36B18) a kapacitástól függően |
| Alkalmazások | Beton tömörítése alapozás vagy betontermékek öntésekor |
| Működési mód | Választható: Normál (12 000 min⁻¹) vagy Teljesítmény (15 200 min⁻¹) |
| Hatékony tömörítési zóna | Körülbelül 280 mm (a tű átmérőjének 10-szerese) |
| Szerszámvédelem | Hővédő áramkör és túlterhelés elleni védelem |
| Akkumulátor töltöttségi szint jelző | 4 szintű LED jelző az akkumulátoron |
| USB port (a töltőn) | Igen, USB eszköz töltéséhez (5 V, 2 A) |
| Üzemi hőmérséklet | -5 °C – 40 °C (szerszám és akkumulátor) |
| Karbantartás és tisztítás | Törölje le a házat nedves ruhával; ne használjon oldószereket; tisztítsa meg az érintkezőket |
| Pótalkatrészek és javíthatóság | Vegye fel a kapcsolatot egy HiKOKI hivatalos szervizközponttal; használjon eredeti alkatrészeket |
| Garancia | Megfelel a törvényi/nemzeti előírásoknak; nem vonatkozik a normál kopásra és a helytelen használatra |
Gyakran ismételt kérdések - UV3628DA HiKOKI
Felhasználói kérdések a következőről UV3628DA HiKOKI
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Betontörő PDF formátumban ingyenesen! Találja meg kézikönyvét UV3628DA - HiKOKI és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. UV3628DA márka HiKOKI.
HASZNÁLATI ÚTMUTATÓ UV3628DA HiKOKI
Olvasson el minden biztonsági fi gyelmeztetést, útmutatást, illusztrációt és műszaki adatot, amelyeket a szerszámgéphez kapott.
Az alább felsorolt utasítások be nem tartása áramütést, tűzet és/vagy súlyos sérülést eredményezhet.
A fi gyelmeztetéseket és utasításokat tartalmazó útmutatót őrizze meg, hogy a jövőben is a rendelkezésére álljon.
A figyelmeztetésekben használt „szerszámgép” kifejezés a hálózatról működő (vezetékes) vagy akkumulátorról működő (vezeték nélküli) szerszámgépre vonatkozik.
1) Munkaterület biztonsága
a) A munkaterület mindig legyen tiszta és jól megvilágított.
A zsúfolt vagy sötét területek vonzzák a baleseteket.
b) Ne használja a szerszámgépeket robbanásveszélyes légkörben, például gyűlékony folyadékok, gázok vagy por jelenlétében.
A szerszámgépek szikrákat keltenek, amelyek meggyújthatják a port vagy gözöket.
c) Ne engedje közel a gyermekeket és kívülállókat a szerszámgéphez annak használata közben.
Elveszítheti az irányítását a gép felett, ha valaki eltereli a fi gyelmét.
2) Érintésvédelem
a) A szerszámgép dugaszainak az aljzatnak megfelelőnek kell lenniük. Soha, semmilyen módon ne alakítsa át a dugaszt. Ne használjon átalakító dugaszt földelt szerszámgépekhez. Az eredeti dugaszok és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a test érintkezését a földelt felületekkel, mint például csövekkel, radiátorokkal, tűzhelyekkel és hűtőszekrényekkel.
Az áramütés kockázata nagyobb, ha a teste földelve van.
c) Ne tegye ki a szerszámgépeket esőnek vagy nedves körülményeknek.
A szerszámgépbe kerülő víz növeli az áramütés kockázatát.
d) Ne rongálja meg a vezetéket. Soha ne használja a vezetéket a szerszámgép szállításához, húzásához vagy az aljzatból való kihúzásához. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől vagy mozgó alkatrészektől.
A sérült vagy összekuszálódott vezetékek növelik az áramütés kockázatát.
e) A szerszámgép szabadban történő üzemeltetése esetén használjon szabadtéri használatra alkalmas hosszabbító kábelt.
A szabadteri használatra alkalmas kábel használata csökkenti az áramütés kockázatát.
f) Ha elkerülhetetlen a szerszámgép nyirkos helyen történő használata, használjon FI relével (érintésvédelmi relével) védett táplálást.
A FI relé használata csökkenti az áramütés kockázatát.
3) Személyi biztonság
a) A szerszámgép használata közben maradjon mindig figyelmes, arra figyeljen, amit csinál, és használja a józanész elvét.
Ne használja a szerszámgépet fáradtan, kábítószer, alkohol vagy gyógyszer hatása alatt.
A szerszámgépek üzemeltetése közben egy pillanatnyi fi gyelmetlenség is súlyos személyi sérülést eredményezhet.
b) Használjon személyi védőeszközöket. Mindig viseljen védőszemüveget.
A munkavédelmi eszközök, mint a porvédő maszk, csúszásgátló biztonsági cipő, védő sisak vagy fülvédő használata a fennálló körülmények esetén csökkenti a személyi sérülés veszélyét.
c) Ne hagyja, hogy a gép véletlenül elinduljon. Győződjön meg arról, hogy a kapcsoló a kikapcsolt állásban van, mielőtt a szerszámgépet csatlakoztatja az áramforráshoz és/vagy behelyezi az akkumulátort, illetve amikor felveszi vagy szállítja a szerszámot.
A szerszámgépek szállítása úgy, hogy az ujja a kapcsolón van, valamint a bekapcsolt szerszámgépek áram alá helyezése vonzza a baleseteket.
d) Távolítson el minden állítókulcsot vagy csavarkulcsot, mielőtt bekapcsolja a szerszámgépet.
A szerszámgép forgó részéhez csatlakoztatva hagyott csavarkulcs vagy kulcs személyi sérülést eredményezhet.
e) A gép használatakor ne nyújtózzon túl messzire. Mindig álljon stabilan, és őrizze meg egyensúlyát.
Ez lehetővé teszi, hogy a szerszámgépet váratlan helyzetekben is jobban irányítsa.
f) Öltözzön megfelelően. Ne viseljen laza ruházatot vagy ékszert. Tartsa távol haját és ruházatát a mozgó alkatrészektöl.
A laza ruházat, ékszer vagy hosszú haj beakadhat a mozgó részekbe.
g) Ha a porelszívó és gyújtő berendezések csatlakoztatásához külön eszközöket kapott, gondoskodjon ezek megfelelő csatlakoztatásáról és használatáról.
A porgyűjtő használata csökkentheti a porhoz kapcsolódó veszélyeket.
h) Ne hagyja, hogy a gépek gyakori használatából eredő megszokás önelégülté tegye, és ez a gép biztonsági alapelveinek figyelmen kívül hagyására késztesse.
Egy gondatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat.
4) A szerszámgép használata és ápolása
a) Ne eröltesse a szerszámgépet. Használjon az alkalmazásához megfelelő szerszámgépet.
A megfelelő szerszámgép jobban és biztonságosabban végzi el a feladatot azon a sebességen, amelyre azt tervezték.
b) Ne használja a szerszámgépet, ha a kapcsoló nem kapcsolja azt be és ki.
Az a szerszámgép, amely a kapcsolóval nem vezérelhető, veszélyes, és meg kell javítani.
c) Húzza ki a dugaszt az áramforrásból és/vagy, ha eltávolítható, vegye ki az akkumulátort a szerszámgépból, mielőtt bármilyen beállítást végez, tartozékokat cserél vagy tárolja a szerszámgépeket.
Ezen megelőző biztonsági intézkedések csökkentik a szerszámgép véletlen beindulásának kockázatát.
d) A használaton kívüli szerszámgépeket tárolja úgy, hogy gyermekek ne férhessenek hozzá, és ne engedje meg, hogy a szerszámgépet a gépet vagy ezeket az utasításokat nem ismerő személyek használják.
Képzetlen felhasználók kezében a szerszámgépek veszélyesek.
Magyar
e) A szerszámgépek és tartozékaik karbantartása. Ellenőrizze, hogy a mozgó alkatrészek a szerszámgépen nincsenek-e elállítódva, vagy beszorulva, nincsenek-e törött alkatrészek, vagy van-e más körülmény, ami befolyásolhatja a szerszámgép működését. Ha a szerszámgép sérült, használat előtt javíttassa meg.
Sok balesetet a rosszul karbantartott szerszámgépek okoznak.
f) A vágószerszámokat tartsa élesen és tisztán.
Az éles vágóélekkel rendelkező, megfelelően karbantartott vágószerszámok elakadásának lehetősége kevésbé valószínű, és azok könnyebben kezelhetők.
g) A szerszámgép tartozékait és betétkéseit stb. használja a jelen útmutatónak megfelelően, fi gyelembe véve a munkakörülményeket és a végzendő munkát.
A szerszámgép nem rendeltetésszerű használata veszélyes helyzetet eredményezhet.
h) Tartsa a fogantyúkat és a markolatok felületeit szárazon, valamint olaj- és zsírmentesen.
A csúszós fogantyúk és markolati felületek nem teszik lehetővé a szerszám biztonságos kezelését és váratlan helyzetekben történő irányítását.
5) Akkumulátoros szerszám használata és ápolása
a) Csak a gyártó által előírt töltővel töltse újra.
Az egy bizonyos típusú akkumulátorhoz alkalmas töltő tűzveszélyt okozhat, ha egy másik fajta akkumulátorral használják.
b) A szerszámgépeket csak a kifejezetten hozzájuk való akkumulátorokkal használja.
Bármilyen más akkumulátor használata sérülés- és tűzveszélyt okozhat.
c) Amikor az akkumulátor nincs használatban, tartsa távol más fémtárgyaktól, mint például iratkapcsoktól, érméktől, kulcsoktól, szegektől, csavaroktól vagy egyéb kis fémtárgyaktól, amelyek érintkezésbe hozhatnak két csatlakozót. Az akkumulátor csatlakozóinak rövidre zárása égési sérüléseket vagy tüzet okozhat.
d) Helytelen körülmények között az akkumulátorból folyadék folyhat ki; kerülje az érintkezést ezzel a folyadékkal. Ha véletlenül hozzáér, vízzel öblítse le. Ha a folyadék a szemmel kerül érintkezésbe, kérjen további orvosi segítséget.
Az akkumulátorból kifolyó folyadék irritációt vagy égéseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort.
A sérült vagy módosított akkumulátorok kiszámíthatatlan viselkedést mutathatnak, ami tűz-, robbanás- vagy sérülésveszélyt eredményezhet.
f) Az akkumulátort vagy a szerszámot ne tegye ki a tűznek vagy túl magas hőmérsékletnek.
A tüz vagy 130°C feletti hömérséklet robbanást okozhat.
g) Kövesse a töltésre vonatkozó utasításokat, és az akkumulátort vagy a szerszámot ne töltse az utasításban megadott hőmérsékleti tartományon kívül.
A nem megfelelő módon, illetve a megadott tartományon kívül történő töltés károsíthatja az akkumulátort és növelheti a tüz kockázatát.
6) Szerviz
a) A szerszámgépét képesítéssel rendelkező szerelővel javíttassa meg, csak azonos cserealkatrészek használatával.
Ez biztosítja, hogy a szerszámgép biztonságos maradjon.
b) Soha ne javítson sérült akkumulátorokat.
Az akkumulátorok karbantartását csak a gyártó vagy az arra jogosult szolgáltatók végezhetik.
VIGYÁZAT
Tartsa távol a gyermekeket és beteg személyeket. Amikor nem használja a szerszámokat, tárolja úgy, hogy gyermekek és beteg személyek ne férhessenek hozzá.
TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK
-
A munkakörnyezet előkészítése és ellenőrzése. Győződjön meg róla, hogy a munkaterület megfelel az fi gyelmeztetésekben leírt feltételeknek.
-
Ne hagyja, hogy az újratölthető akkumulátor csatlakoztatására szolgáló nyílásba idegen anyag kerüljön.
-
Soha ne szerelje szét az újratölthető akkumulátort és a töltót.
-
Soha ne zárja rövidre az újratölthető akkumulátort. Az akkumulátor rövidre zárása áramlökést, ezáltal túlmelegedést okoz. Ennek eredményeképpen az akkumulátor leéghet vagy károsodhat.
-
Ne dobjá tüzbe az akkumulátort. Az akkumulátor felrobbanhat a tüzben.
-
Ha az akkumulátor működési ideje az újratöltést követően túl röviddé válik a rendes használathoz, akkor vigye vissza abba a boltba, ahol vásárolta. Ne dobja el a lemerült akkumulátort.
-
Ne dugjon semmit a töltő szellőzésére szolgáló résekbe. Ha fémtárgyat vagy gyúlékony anyagot dug a töltő szellőzésére szolgáló résekbe, azzal elektromos áramütést okozhat, vagy a töltő megrongálódhat.
-
Folyamatos használat esetén előfordulhat, hogy a készülék túlmelegedhet, ami károsíthatja a motort és a kapcsolót. Ezért ha a borítás felmelegszik, szüneteltesse az eszköz használatát egy ideig.
-
Ellenőrizze, hogy az akkumulátor szorosan illeszkedike a feltöltőbe. Kilazulva kieshet, és balesetet okozhat.
-
Soha ne érintse meg a mozgó alkatrészeket. Soha ne tegye a kezét, vagy más testrészét a szerszám forgó alkatrészei közelébe.
-
Soha ne működtesse az összes védőberendezés nélkül. Soha ne működtesse az eszközt a védőberendezések és biztonsági funkciók nélkül, a nem megfelelő működtetési sorrendben. Amennyiben karbantartás vagy szervizelés miatt el kell távolítania a burkolatot vagy biztonsági funkciót, mindenképpen helyezze a burkolatot vagy a biztonsági funkciót vissza, mielőtt folytatná a szerszámgép működtetését.
-
SÓHA ne hagyja a szerszámot bekapcsolva felügyelet nélkül. Kapcsolja ki.
Ne hagyja a szerszámot felügyelet nélkül, amíg az teljesen meg nem állt.
-
A szerszámgép a motor védelme érdekében túlmelegedés ellen védő áramkörrel van felszerelve. A hosszabb időn keresztüli folyamatos munka során a készülék hőmérséklete megemelkedhet, ami aktiválhatja a túlmelegedés ellen védő áramkört, mely a készülék működését automatikusan leállítja. Ha ez történik, hagyja a szerszámgépet lehűlni, mielőtt folytatná a használatát.
-
Ne tegye ki erős ütésnek a kapcsolópanelt, és ne törje el. Ez gondot okozhat.
-
Ne használja a terméket, ha a szerszám vagy az akkumulátor kivezetései (akkumulátor rögzítés) eldeformálódtak.
Az akkumulátor szerszámba való helyezése rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet.
- A szerszám csatlakozóit (elemtartó) tartsa távol a forgácstól és a portól.
○ Használat előtt győződjön meg arról, hogy az érintkezők környékén nem halmozódott fel fémforgács és por.
○ Használat közben igyekezzen elkerülni, hogy a szerszámra került fémforgács és por az akkumulátorra hulljon.
○ Uzemeltetés felfüggesztésénél vagy használat után ne hagyja a szerszámot olyan területen, ahol ki lehet téve a leeső fémforgácsnak vagy pornak.
Ha így tesz, az rövidzárlatot idézhet elő, ami füstképződést vagy tüzet eredményezhet. - A szerszámot és az akkumulátort mindig -5°C és 40°C között használja.
- Ne érintse meg a betonvibrátor fejét, mivel szerszámgép használatát követően felforrósodhat.
- Ne hagyja a szerszámgépet az asztalon vagy a talajon vibráló üzemmódban.
- Ha a lábfejéhez közel vagy sekély területen végez betonzsaluzást, viseljen arcvédő felszerelést (védőszemüveget és védőmaszkot), mivel a beton kifröccsenhet.
- A szerszámgép testét ne mossa le vízzel.
- Ugyeljen rá, hogy használat során víz vagy beton ne kerüljön a szerszámgép testébe.
Arra is fi gyeljen oda, hogy ne ejtse bele a gépet betonba. Ha mégis víz vagy beton kerülne a gép testének belsejébe, hagyja abba annak használatát és vegye fel a kapcsolatot a HiKOKI szakszervizével, ahol kérésre elvégzik a gép felülvizsgálatát és/vagy javítását.
A LÍTIUMION AKKUMULÁTORRAL KAPCSOLATOS FIGYELMEZTETÉS
Az élettartam meghosszabbítása érdekében a lítiumion akkumulátort védelmi funkcióval látták el, amely leállítja annak működését.
Az alább leírt 1–3. esetben a termék használatakor a motor akkor is leállhat, ha húzza a kapcsolót. Ez nem meghibásodást jelez, hanem a védelmi funkció eredménye.
-
Amikor az akkumulátor lemerül, a motor leáll. Ilyen esetben haladéktalanul töltse fel az akkumulátort.
-
A motor leállhat, ha az eszköz túlterhelt. Ez esetben engedje el a szerszám kapcsolóját, és hárítsa el a túlterhelés okát. Ezt követően a gépet ismét használhatja.
-
Ha az akkumulátor a túlterhelt munka alatt túlmelegszik, az akkumulátorból jövő áramellátás megszünhet.
Ebben az esetben hagyja abba az akkumulátor használatát, és hagyja lehülni. Ezt követően a gépet ismét használhatja.
Kérjük, vegye figyelembe az alábbi figyelmeztetéseket és biztonsági tudnivalókat.
FIGYELEM
Az akkumulátor szivárgásának, felforrósodásának, a füst képződésének, illetve a robbanás vagy tűz keletkezésének megelőzése érdekében kérjük, tartsa be az alábbi óvintézkedéseket.
- Ügyeljen rá, hogy fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ Munka közben ügyeljen rá, hogy fémforgács és por ne hulljon az akkumulátorra.
○ Ügyeljen rá, hogy a munka közben az elektromos kéziszerszámra hulló fémforgács és por ne gyülemeljen fel az akkumulátoron.
○ A használaton kívüli akkumulátort ne tárolja fémforgácsnak és pornak kitett helyen.
○ Az akkumulátor eltárolása előtt távolítsa el a rárakódott fémforgácsot és port, és ne tárolja fém alkatrészekkel együtt (csavarok, szögek stb.). -
Ne szúrja át az akkumulátort hegyes tárggyal, például túvel, ne üssön rá kalapáccsal, ne álljon rá, ne ejtse le, és ne tegye ki erős fizikai behatásnak.
-
Ne használjon láthatóan sérült vagy deformálódott akkumulátort.
- Ne használja az akkumulátort fordított polaritással.
- Ne csatlakoztassa az akkumulátort közvetlenül az elektromos csatlakozóaljzathoz vagy szivargyújtó-csatlakozóhoz.
- Az akkumulátort kizárólag rendeltetése szerint használja.
- Azonnal állítsa le az akkumulátor töltését, ha a töltés az előírt töltési idő után sem sikeres.
- Ne tegye ki az akkumulátort magas hőmérsékletnek vagy nyomásnak. Ne helyezze az akkumulátort mikrohullámú sütőbe, szárítógépbe vagy nagynyomású tartályba.
- Azonnal távolodjon el a tűztől, ha szivárgást vagy rendellenes szagot észlel.
- Ne használja az akkumulátort erős statikus elektromosság közelében.
- Azonnal vegye ki az akkumulátort a készülékből vagy a töltóből, és hagyja abba annak használatát, ha szivárgást, rendellenes szagot, felforrósodást, elszíneződést vagy deformációt, illetve bármilyen más rendellenességet észlel használat közben.
- Ne merítse vízbe az akkumulátort, és ne hagyja, hogy folyadék kerüljön a belsejébe. Vezetőképes folyadék – például víz – bejutása tűzet vagy robbanást okozhat. Tárolja az akkumulátort hűvös, száraz helyen, az éghető et aés gyúlékony anyagoktól távol. Kerülni kell a korrozív gázok légkörbe jutását.
VIGYÁZAT
- Ha az akkumulátorból szivárgó sav a szemébe jut, semmiképpen ne dörzsölje, ehelyett öblítse ki folyó vízzel, és azonnal forduljon orvoshoz.
Kezelés nélkül a folyadék látáskárosodást okozhat. - Ha a folyadék a börével vagy a ruházatával érintkezik, azonnal mossa le alaposan tiszta vízzel, például csapvízzel.
A folyadék irritálhatja a bőrt. - Ne használja az akkumulátort, és vigye azt vissza a kereskedőhöz, ha az első alkalommal való használatkor rozsdásodást, rendellenes szagot, felforrósodást, elszíneződést, deformációt vagy egyéb rendellenességet észlel.
FIGYELEM
Ha vezetőképes idegen anyag kerül a lítiumion akkumulátor terébe, rövidre zárhatja az akkumulátort, és tüzet okozhat. A lítiumion akkumulátor tárolásakor tartsa be az alábbi szabályokat.
○ Ne tegyen vezetőképes hulladékot, szöget és vezetékeket, pl. vas- vagy rézvezetéket a tárolódobozba.
○ Az akkumulátort tegye a szerszámba, vagy tegye rá az akkumulátor tárolás esetén használt fedelét, amíg nem látja a szellőzőnyílást, így elkerülheti a rövidzárlatot.
LÍTIUM-ION AKKUMULÁTOR SZÁLLÍTÁSÁVAL KAPCSOLATOS SZEMPONTOK
Lítium-ion akkumulátor szállítása közben tartsa be a következő óvintézkedéseket.
FIGYELEM
Értesítse a szállítmányozó céget arról, hogy a szállítmány lítium-ion akkumulátort tartalmaz. Adja meg nekik az akkumulátor teljesítményét, illetve a szállítmány szervezése során tartsa be a szállítmányozó utasításait.

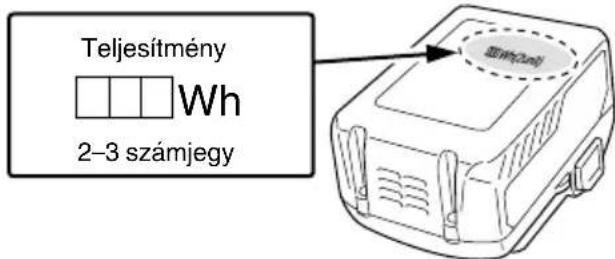

○ A 100 Wh kapacitást meghaladó lítium-ion akkumulátorok fuvarozási szempontból veszélyes árunak minősülnek, és különleges alkalmazási eljárásokat igényelnek.
○ A külföldre történő szállításhoz meg kell felelnie a vonatkozó nemzetközi jogszabályoknak, illetve a célország szabályainak és előírásainak.
Magyar
○ Ha a BSL36B18 az elektromos kéziszerszámba van felszerelve, akkor a teljesítmény meghaladja a 100 Wh értéket, és az egység az áruszállítási osztályozás alapján veszélyes áruknak minősül.
Ha váratlan hiba történik, a termékhez csatlakoztatott USB-eszközön található adatok megsérülhetnek és elveszhetnek. Mielött ezzel a termékkel használná, mindig készítsen biztonsági másolatot az USB-eszközön található adatokról. Vegye fi gyelembe, hogy vállalatunk nem vállal semmilyer felelősséget az USB-eszközökön tárolt adatok sérüléséért vagy elvesztéséért, sem pedig a csatlakoztatott eszköz esetleges károsodásáért.
FIGYELEM
○ Használat előtt ellenőrizze, hogy a csatlakozó USB kábelnek van-e hibája, illetve sérült-e.
Ha sérült USB kábelt használ, akkor füst vagy szikra keletkezhet.
○ Ha a terméket nem használja, takarja le az USB bemenetet a gumifedéllel.
Az USB aljzaton felgyülemlő por vagy szennyeződés füstöt vagy szikrát okozhat.
MEGJEGYZÉS
○ Az USB-röl történő töltés néha szünetelhet.
Amikor nem tölti az USB-eszközt, távolítsa el az USB-eszközt a töltöröl.
Ha nem így jár el, azzal nem csak csökkenti az USB-eszköz akkumulátorának élettartamát, de ez balesetekhez is vezethet.
○ Lehetséges, hogy egyes USB eszközöket nem tud feltölteni, az eszköz típusától függően.
AZ EGYES RÉSZEK ELNEVEZÉSE (1. – 14. ábra)
| 1 | Elülső burkolat |
| 2 | Adatlemez |
| 3 | Motor |
| 4 | Kapcsolórögzítő |
| 5 | Indító kapcsoló |
| 6 | Betonvibrátor fej |
| 7 | Rugalmas szerelvény |
| 8 | Rugalmas tömlő (rugalmas tengely) |
| 9 | Akkumulátor fedél |
| 10 | Akkumulátor |
| 11 | Kapcsolópanel |
| 12 | Üzemmódváltó kapcsoló |
| 13 | Jelzőlámpa |
| 14 | Rekesz |
| 15 | Töltésjelző lámpa |
| 16 | Akkumulátor szintjelzőjének kapcsolója |
| 17 | Akkumulátor szintet jelző lámpa |
| 18 | Gumifedél |
| 19 | USB-port |
| 20 | USB-kábel |
SZIMBÓLUMOK
FIGYELEM
Az alábbiakban a géphez alkalmazott jelöléseket soroltuk fel. A gép használata előtt feltétlenül ismerkedjen meg ezekkel a jelölésekkel.
| UV3628DA:Akkumulátoros betonvibrátor | |
 | A sérülések kockázatának csökkentése érdekében, a használónak el kell olvasnia a használati útmutatót. |
 | Csak EU-országok számáraAz elektromos szerszámokat ne dobja a háztartási szemétbe!Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányelv és annak a nemzeti jogba való átültetése szerint az elhasznált elektromos szerszámokat külön kell gyűjteni, és egy környezetbarát újrafeldolgozó létesítménybe kell visszavinni. |
 | Közvetlen áramellátás |
| V | Névleges feszültség |
| n_0 | Terhelés nélküli sebesség |
 | Súly(A 01/2014 EPTA-eljárásnak megfelelően) |
| I | Bekapcsolás |
 | Kikapcsolás |
| Lock I | A kapcsoló rögzül az „ON“ (Be) helyzetben. |
 | Üzemmódváltó kapcsoló |
| Normál | |
 | Nagy teljesítmény |
| Lámpa villog: Figyelmeztető jelzések | |
 | Figyelem |
 | Tiltott művelet |
Akkumulátor
 | Akkumulátor hátralévő töltöttsége jelzőjének kapcsolója |
| Világít;Az akkumulátor töltöttségi szintje 75%. | |
| Világít;Az akkumulátor töltöttségi szintje 50% – 75%. | |
| Világít;Az akkumulátor töltöttségi szintje 25% – 50%. | |
| Világít;Az akkumulátor töltöttségi szintje kevesebb, mint 25% | |
| Villog;Az akkumulátor hamarosan lemerül. A lehető leghamarabb töltse újra az akkumulátort. | |
| Villog;A magas hőmérséklet miatt leállt a teljesítményleadás. Távolítsa el az akkumulátort a szerszámból, és várja meg, amíg teljesen lehül. |
Villog;
A kimenő teljesítmény hiba vagy üzemzavar miatt fel van függesztve. A probléma okozója valószínűleg az akkumulátor, ezért kérjük, vegye fel a kapcsolatot a forgalmazóval.
SZABVÁNYOS KIEGÉSZÍTŐK
Az alapkészülék (1 készülék) mellett a csomag a 239. oldalon felsorolt kiegészítőket is tartalmazza.
A szabványos kiegészítők köre figyelmeztetés nélkül módosulhat.
KIEGÉSZÍTŐK KIVÁLASZTÁSA
A géphez való kiegészítők listáját a(z) 240. oldalon találja.
ALKALMAZÁSI TERÜLETEK
○ Tömörítés alapozáskor vagy betonból készült termékek zsaluzásakor
MÜSZAKI ADATOK
- Szerszámgép
| Modell UV3628DA | |
| Feszültség 36 V | |
| Rezgési frekvencia | 12000 perc-1 (alkalom/perc) (normál üzemmódban)15200 perc-1 (alkalom/perc) (nagy teljesítményű üzemmódban) |
| Betonvibrátor fej Átmérő: 28 mm, Hossz: 187 mm, Szerelvény: 825 mm | |
| (Test) méreteiHossz x Magasság x Szélesség | 1045 x 224 x 109 mm |
| Az eszköz számára elérhető akkumulátor* | Szabályozható feszültségű akkumulátor |
| Súly** 4,2 kg (BSL36B18) | |
* A meglévő akkumulátortípusok (BSL3660/3620/3626, BSL18xx sorozat, stb.) nem használhatók ezzel az eszközzel.
** A 01/2014 EPTA-eljárás szerint
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
- Akkumulátor
| Modell BSL36A18 B | BSL36B18 | |
| Feszültség 36 V / 18 | V (automatikus kapcsolás*) | |
| Akkumulátor kapacitása | 2,5 Ah / 5,0 Ah 4 | 0 Ah / 8,0 Ah |
| (automatikus átváltás*) | ||
| A rendelkezésre álló vezeték nélküli termékek** | Szabályozható feszültségű sorozat, 18 V-os termék | |
| Elérhető töltő | Csúsztatható töltő lítium-ion akkumulátorokhoz | |
* A szerszám automatikusan átkapcsol.
** A részleteket lásd az általános katalógusunkban.
- Töltő
| Modell | UC18YSL3 |
| Töltési feszültség | 14,4 V – 18 V |
| Súly | 0,6 kg |
TÖLTÉS
A szerszámgép használata előtt töltse fel az akkumulátort a következők szerint.
- Csatlakoztassa az akkumulátortöltő tápkábelét a dugaszolóaljzathoz.
Amikor a töltő dugaszát egy aljzathoz csatlakoztatja, a töltésjelző lámpa pirosan villog (1 másodpercenként).
- Helyezze az akkumulátort a töltőbe.
Stabilan helyezze be az akkumulátort a töltőbe, amint az a 3. ábrán (az 2. oldalon) látható.
- Töltés
Ha akkumulátort helyez a töltőbe, a töltésjelző lámpa kéken villog.
Amint az akkumulátor töltése befejeződött, a jelzőlámpa zölden világít. (lásd az 1. táblázatot)
Magyar
(1) A töltésjelző lámpa jelzései
A töltésjelző lámpa jelzéseit az akkumulátortöltő, illetve az akkumulátor állapotának megfelelően az 1. táblázat tartalmazza.
- táblázat
| A töltésjelző lámpa jelzései | ||||
| Töltésjelző lámpa (VÖRÖS / KÉK / ZÖLD / LILA) | Töltés előtt | Villog (VÖRÖS) | Kigyullad 0,5 mp-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) | Csatlakoztatva az áramforráshoz |
| Töltés közben | Villog (KÉK) | Kigyullad 0,5 mp-ig. 1 másodpercig nem világít. (1 másodpercre kikapcsol) | Az akkumulátor kapacitása kevesebb, mint 50% | |
| Villog (KÉK) | Kigyullad 1 mp.-ig. Nem világít 0,5 mp-ig (Nem világít 0,5 mp-ig.) | Az akkumulátor kapacitása kevesebb, mint 80% | ||
| Világít (KÉK) | Folyamatosan világít | Az akkumulátor kapacitása több, mint 80% | ||
| Töltés befejeződött | Világít (ZÖLD) | Folyamatosan világít(Folyamatos hangjelzés: kb. 6 másodpercig) | ||
| Túlmelegedési készenlét | Villog (VÖRÖS) | Kigyullad 0,3 mp-ig. Nem világít 0,3 mp-ig (Nem világít 0,3 mp-ig.) | Az akkumulátor túlmelegedett. Nem lehet tölteni. (A töltés akkor kezdódik, amikor az akkumulátor lehül) | |
| Nem lehetséges a töltés | Vibrál (LILA) | Kigyullad 0,1 mp.-ig. Elalszik 0,1 mp.-ig. (Nem világít 0,1 mp.-ig.)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □ | Az akkumulátor vagy az akkumulátortöltő meghibásodott | |
(2) Az újratölthető akkumulátor hőmérséklete és töltési ideje
A hömérsékleteket és töltési időt a 2. táblázatban láthatja.
- táblázat
| Töltő | UC18YSL3 | |||||||
| Akkumulátor | Az akkumulátor típusa | Li-ion | ||||||
| Hőmérséklet, amelyen az akkumulátor újratölthető | 0°C - 50°C | |||||||
| Töltési feszültség | V 14,4 18 | |||||||
| Töltési idő (20°C hőmérsékleten) kb. | BSL14xx series BSL18xx series | Multi volt series | ||||||
| (4 cellás) (8 cell ás) (5 cell ás) (10 cell ás) (10 cell ás) | ||||||||
| .BSL1415S: 15BSL1415 : 15BSL1415X: 15BSL1420 : 20BSL1425 : 25BSL1430C: 30 | BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38 | BSL1815S: 15BSL1815 : 15BSL1815X: 15BSL1820 : 20BSL1825 : 25BSL1830C: 30 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | |||||
| USB | Töltési feszültség | V | 5 | |||||
| Töltési áramerősség | A | 2 | ||||||
MEGJEGYZÉS
A töltési idő a környezeti hömérséklettől és az áramforrás feszültségtől függően változhat.
- Húzza ki a töltő tápkábelét a konnektorból.
- Tartsa szilárdan kézben az akkumulátortöltőt, és húzza ki belőle az akkumulátort.
MEGJEGYZÉS
Ne felejtse el kivenni az akkumulátort a töltőből, és eltenni használat után.
Kisütés új akkumulátor esetén, stb.
Mivel az új és a hosszabb időn át nem használt akkumulátorokban a belső vegyi anyagok nem voltak aktiválva, az első és második használat során a rendelkezésre álló idő rövidebb lehet. Ez egy időszakos jelenség és a töltéshez szükséges normál időtartam beáll, miután az akkumulátor 2-3 alkalommal fel lett töltve.
Hogyan őrizze meg az akkumulátor élettartamát.
(1) Töltse fel az akkumulátort, mielött az teljesen lemerülne.
Ha úgy érzi, hogy a szerszámgép ereje csökkenőben van, függessze fel a működtetést és töltse fel az akkumulátort. Ha a működtetést ilyekor tovább folytatja és lemeríti az akkumulátort, károsíthatja ezzel az akkumulátort és annak élettartamát csökkentheti.
(2) Kerülje a töltést magas környezeti hőmérsékleten. Egy újratölthető akkumulátor használat közben felmelegszik. Ha egy ilyen felmelegedett akkumulátort kívánna újratölteni közvetlenül használat után, annak belső vegyi anyaga megromolhat és ezzel rövidebbé válhat az élettartama. Hagyja lehülni az akkumulátort és csak ezután töltse újra.
VIGYÁZAT
○ Ha az akkumulátort felmelegedett állapotban tölti, például mert hosszú ideig olyan helyen hagyta, ahol közvetlen napfény érte, vagy mert nemrég használta az akkumulátort, a töltő töltésjelző lámpája 0,3 másodpercre felvillan, majd 0,3 másodpercre kialszik (nem világít 0,3 másodpercig). Ebben az esetben először hagyja lehülni az akkumulátort, és csak ezután kezdje meg a töltést.
○ Ha a töltésjelző lámpa villog (0,2 másodpercenként), ellenőrizze, hogy nincs-e idegen tárgy a töltő akkumulátorcsatlakozójában. Ha nem talál idegen tárgyat, lehetséges, hogy az akkumulátor vagy a töltő meghibásodott. Vigye el egy hivatalos szervizközpontba.
○ Mivel a beépített mikroszámítógép körülbelül 3 másodperc alatt ismeri fel, hogy az UC18YSL3 töltővel töltött akkumulátort kivette, várjon legalább 3 másodpercet, mielőtt visszahelyezné, és folytatná a töltést. Ha az akkumulátort 3 másodpercen belül visszahelyezi, előfordulhat, hogy nem kerül megfelelően feltöltésre.
ÖSSZESZERELÉS ÉS HASZNÁLAT
| Művelet Ábra Oldal | ||
| Az akkumulátor kivétele és behelyezése (*1) | 2 | 2 |
| Töltés 3 2 | ||
| A kapcsoló használata 4 3 | ||
| A módválasztás funkció (*2) | 5 | 3 |
| Akkumulátor hátralévő töltöttségének jelzője | 6 | 3 |
| USB eszköz töltése a hálózati aljzatról 12-a | 5 | |
| USB-eszköz és akkumulátor töltése az elektromos aljzatról | 12-b | 5 |
| Hogyan kell feltölteni az USB eszközt | 13 | 5 |
| Az USB eszköz feltöltésének befejezésekor | 14 | 5 |
| A tartozékok kiválasztása | — | 240 |
(*1) Az akkumulátor kivétele és behelyezése
MEGJEGYZÉS
Ellenőrizze, hogy az akkumulátor fedele biztonságosan le legyen zárva, kivéve, ha éppen eltávolítja vagy behelyezi az akkumulátort.
A szerszámgép meghibásodhat, ha a géptestbe vagy az akkumulátor saruira víz, beton vagy por kerül.
(*2) A módválasztás funkció
MEGJEGYZÉS
Az üzemmódváltó funkció addig nem működik, amíg az akkumulátor csatlakozik a szerszámgép testéhez és a kapcsoló kioldója behúzott állapotban van.
Vegye figyelembe, hogy a kapcsoló kioldójának meghúzásakor a fej vibrálni kezd.
| Üzemmód | Normál | Nagy teljesítmény |
| A kapcsolótábla elrendezése | 5-a. ábra | 5-b. ábra |
| Rezgési frekvencia | 12000 perc-1 (alkalom/perc) | 15200 perc-1 (alkalom/perc) |
| Alkalmazások | - Tömörítés- Helyek, ahol a zsaluzat esetlegesen eldeformálódhat | - Nagy viszkozitású beton öntése |
MÚVELET
VIGYÁZAT
○ Merítse a betonvibrátor fejét a betonba, közben ügyeljen rá, hogy a fejjel ne érjen se a vasrudakhoz, se a zsaluzathoz.
○ Ne helyezzen nehéz tárgyakat a rugalmas tömlöre és ne lépjen rá.
○ A szerszámgép használata során ne hajlítsa meg túlzott mértékben a tömlőt.
○ Ha befejezte a gép használatát, akkor először kapcsolja ki, majd várjon, amíg a vibráció leáll, csak ekkor tegye le az eszközt.
Ha a szerszámgépet a vibráció leállása előtt teszi le poros helyen, akkor a gép port szívhat fel, az pedig meghibásodást okozhat.
1. Beton tömörítése
A fej vibrálásának elindításához húzza meg a kapcsoló kioldóját. Merítse függőlegesen a fejet a betonba. (Lásd „2. Használati javaslatok”)
Ha a beton szemmel láthatólag már nem veszít a tömegéből és könnyűnek tűnik (jelezve, hogy a beton összetevői egyenletesen elkeveredtek), akkor a tömörítési folyamat befejeződött.
Lassan húzza ki a fejet úgy, hogy ne hagyjon lyukat a betonban. (7. ábra)
A szerszámgéppel (8-©. ábra) hatékonyan tömöríthető terület átmérője 280 mm, amely körülbelül tízszerese a vibrátorfej átmérőjének. A teljes betonmennyiséget úgy tudja összetömöríteni, hogy a fejet a fent említett területnél kisebb méretű, egyforma távolságokon mozgatja. (8. ábra)
MEGJEGYZÉS
A túl hosszan tartó vibráció miatt a beton alkotóelemeire eshet szét.
Különösen figyeljen arra, hogy a betonvibrátor feje ne érjen hozzá a vasrudakhoz vagy a zsaluzathoz.
Magyar
2. Használati javaslatok
● Ha a habarcs elkülönült
Ha olyan helyeket talál, ahol a beton durva alkotórészei* és a habarcs* egymástól elkülönült (9-①. ábra), akkor kanalazza ki az elkülönült alkotóelemeket és nyomja bele a beton olyan területébe, ahol sok habarcs található (9-②. ábra). Ezt követően a megfelelő módon tömörítse a területet. (9-a. ábra)
A fenti műveletek során ne mozgassa a betont a zsaluzaton belül a vibrátorral. Ellenkező esetben a folyékonyabb habarcs fog elmozdulni, ami tovább fokozza a beton elkülönülését. (9-b. ábra)
* A durva alkotóelemeken azokat a homokszemeket és zúzott ködarabokat érjük, amelyek már fennmaradnának egy 5 mm-es lyukú szitán.
* Habarcs alatt a beton összetevőit értjük, kivéve a durva összetevőket.
- Betonöntés lejtős területen
Ha lejtős területen kell betont öntenie, a munkát a lejtő legalacsonyabb pontján kezdje meg. Ha így jár el, akkor a beton kellően tömörré válik a később kiöntött beton súlya és az alkalmazott vibráció miatt. (10. ábra)
FIGYELMEZTETŐ JELEK
Ez a termék olyan funkciókkal rendelkezik, amelyeket azért terveztek, hogy megóvják magát a szerszámot és az akkumulátort is. Munka közben, attól kezdve, hogy elkezdte húzni a kapcsolót és a kioldását követő tíz másodpercig, minden egyes védelmi funkció aktiválódik, aminek eredményeképp a kapcsolópanel visszajelző lámpája villogni kezd amint azt a 3. táblázat mutatja, így tájékoztatva a felhasználót. Ha bármelyik védelmező funkció működésbe lép, azonnal vegye el az ujját a kapcsoló-ravaszról és kövesse az alábbi utasításokat a javító intézkedések szerint. (11. ábra)
- táblázat
| Védelmező funkció | LED lámpa kijelző | Javító művelet |
| Túlterhelés elleni védelem | 0,1 másodpercig BE/0,1 másodpercig KI■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ | Távolítsa el a túlterhelés okát. |
| Hőmérséklet elleni védelem | 0,5 másodpercig BE/0,5 másodpercig KI[IMAGE] | Engedje a szerszámot és az akkumulátort teljesen lehúlni. |
KARBANTARTÁS ÉS ELLENÓRZÉS
VIGYÁZAT
Karbantartás és ellenőrzés előtt győződjön meg arról, hogy a kapcsolót kikapcsolta és az akkumulátort eltávolította.
1. A rögzítőcsavarok ellenőrzése
Rendszeresen ellenőrizze a rögzítőcsavarokat, és győződjön meg róla, hogy megfelelően feszesek-e. Ha bármelyik csavar laza, azonnal húzza meg. Ennek elmulasztása komoly veszélyt jelenthet.
2. A motor karbantartása
A motor tekercse az egész szerszámgép „szíve”. Legyen óvatos, hogy a tekercs ne sérüljön meg és/vagy ne kerüljön rá viz vagy olaj.
3. A terminálok (szerszám és akkumulátor) ellenőrzése
Győződjön meg arról, hogy nincs felhalmozódva fémforgács és por az érintkezőkön.
Alkalmanként ellenőrizze a működést megelőzően, közben és után.
VIGYÁZAT
Távolítson el minden fémforgács darabot vagy port, amely a csatlakozókon felgyülemlett.
Ellenkező esetben a készülék meghibásodhat.
4. A készülék külső tisztítása
A szerszámgép használatát követően törölje le a gép testét (kifejezetten a szellőzőnyílások, a kapcsoló kioldója körüli terület és a fedél széleit körülvevő terület igényel alapos tisztítást) és távolítson el minden betonmaradványt. A tisztítást szappanos vízbe mártott, jól kicsavart ruhadarabbal végezze el. Kerülje benzin, hígító vagy kerozin használatát, mivel feloldhatják a műanyag részeket. A rugalmas szerelvényre került betont azonnal távolítsa el.
5. Tárolás
A szerszámgépet olyan helyen tárolja, ahol a hömérséklet alacsonyabb 40°C-nál, valamint tartsa távol gyermekektől.
MEGJEGYZÉS
Lítiumion akkumulátorok tárolása.
Tárolás előtt győződjön meg róla, hogy a lítiumion akkumulátor teljesen fel van töltve. Ha hosszú időn át, (három, vagy több hónap) alacsony töltéssel tárolja az akkumulátorokat, akkor csökkenhet a teljesítményük, ezáltal jelentősen csökken a használati idejük, és alkalmatlanná válhatnak a töltés megtartására.
Az akkumulátor jelentősen lecsökkent használati ideje azonban visszaállítható, ha kettő-öt alkalommal feltölti, majd lemeríti az akkumulátort.
Ha az akkumulátor rendkívül hamar lemerül a folyamatos töltés és használat ellenére, akkor tekintse használhatatlannak, és vegyen újat.
VIGYÁZAT
A kéziszerszámok üzemeltetése és karbantartása során be kell tartani az adott országban érvényes biztonsági előírásokat és szabványokat.
Fontos megjegyzés a HiKOKI vezeték nélküli elektromos szerszámok akkumulátoraihoz
Minden esetben eredeti akkumulátort használjon. Ha nem általunk gyártott akkumulátort használ, vagy ha szétszereli és átalakítja az akkumulátort (mint pl. szétszerelés és cellák vagy más belső alkatrészek cseréje), nem garantálható a vezeték nélküli elektromos szerszámaink biztonsága és teljesítménye.
GARANCIA
A HiKOKI Power Tools szerszámokra a törvény által előírt országos előírásoknak megfelelő garanciát vállalunk. A garancia nem vonatkozik a helytelen vagy nem rendeltetésszerű használatból, továbbá a normal mértékűnek számító elhasználódásból, kopásból származó meghibásodásokra, károkra. Reklamáció esetén kérjük, küldje el a – nem szétszerelt – szerszámot a kezelési útmutató végén található GARANCIA BIZONYLATTAL együtt a hivatalos HiKOKI szervizközpontba.
A környezeti zajra és vibrációra vonatkozó információk A mért értékek az EN60745 szabványnak megfelelően kerültek meghatározásra és az ISO 4871 alapján kerülnek közzétételre.
Mért A-hangteljesítményszint: 96 dB (A)
Mért A-hangnyomásszint: 85 dB (A)
Bizonytalanság K: 3 dB (A).
Viseljen hallásvédő eszközt.
EN60745 szerint meghatározott rezgési összértékek (háromtengelyű vektorösszeg).
Rezgési kibocsátás értéke a_h , B = 6,0 m/s ^2
Bizonytalanság K = 1,5 m/s²
A megállapított rezgési összérték mérése egy szabványos teszteljárásnak megfelelően történt, és az érték két szerszám összehasonlítására is használható.
Ez az érték az expozíciós határértékek előzetes felmérésére is használható.
FIGYELEM
○ A szerszám használatától függően a kibocsátott rezgés a szerszámgép tényleges használata során eltérhet a megadott összértéktől.
○ Léptessen életbe a szerszámgép kezelőjét védő intézkedéseket a használat tényleges körülményei között becsült expozíció alapján (a használati ciklus minden elemét fi gyelembe véve, a bekapcsolt állapot mellett például azt az időt is, amikor a szerszám kikapcsolt állapotban van, vagy amikor üresjáratban működik).
MEGJEGYZÉS
A HiKOKI folyamatos kutatási és fejlesztési programja következtében az itt szereplő műszaki adatok előzetes bejelentés nélkül változhatnak.
HIBAELHÁRÍTÁS
Amennyiben a gép nem működik megfelelően, a lenti táblázat segítségével vizsgálja meg a gépet. Amennyiben ez nem oldja meg a problémát, lépjen kapcsolatba a forgalmazóval vagy a HiKOKI Szervizközpontjához.
- Szerszámgép
| Probléma Lehetséges ok Elhárítás | ||
| Nem mozog Nem marad töltés. Töltse fel az akkumulátort. | ||
| Az akkumulátor nem megfelelően lett behelyezve. | ||
| Az akkumulátort a kapcsoló behúzott állapotában telepítették. | ||
| A biztonsági funkció aktiválása miatt. Engedje ki egyszer a kapcsolót, majd húzza meg újra, hogy az eszköz mozogni kezdjen. | ||
| Hirtelen megállt Túlterhelés | elleni áramkör aktiválva. Távolítsa el a túlterhelés | és okát. |
| A hővédő áramkör bekapcsolt az akkumulátor vagy a szerszám túlmelegedése miatt. | Hagyja az akkumulátort és az eszközt teljesen lehülni. | |
| Nem lehet beszerelni az akkumulátort | A megadott típustól eltérő akkumulátor beszerelését kísérelte meg. | Használjon többvoltos típusú akkumulátort. |
- Töltő
| Probléma Lehetséges ok Elhárítás | ||
| A töltést jelző lámpa gyorsan, lila színben villog, és az akkumulátor töltése nem indul el. | Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. | |
| Idegen tárgy van az akkumulátor pólusain vagy az akkumulátor csatlakoztatásánál. | ||
| A töltést jelző lámpa vörösen villog, és az akkumulátor töltése nem indul el. | Az akkumulátort nem helyezték be teljesen. Nyomja be erősen az akkumulátort. | |
| Az akkumulátor túlmelegedett. Ha nyugalomban hagyják, akkor a hömérséklet csökkenésekor az akkumulátor automatikusan elkezd tölteni, de ez lecsökkentheti az akkumulátor élettartamát. A feltöltése előtt az akkumulátort javasolt egy jól szellőző, közvetlen napsütéstől mentes helyen lehüteni. | ||
| Az akkumulátor használati ideje rövid, bár az akkumulátort teljesen feltöltötték. | Az akkumulátor élettartama véget ért. Cserélje ki egy újra az akkumulátort. | |
| Az akkumulátor töltése hosszú ideig tart. | Az akkumulátor, a töltőberendezés vagy a környezet hömérséklete nagyon alacsony. | |
| A töltőberendezés szellőzőnyilásai eltömődtek, amely a belső alkatrészek túlhevülését eredményezi. | ||
| A hűtőventilátor nem jár. A javítás érdekében vegye fel a kapcsolatot egy HiKOKI márkaszervizzel. | ||
| Az USB bekapcsolást jelző lámpa ki van kapcsolva, és az USB eszköz nem tölt. | Az akkumulátor kapacitása lecsökkent. Cserélje ki az akkumulátort egy megfelelő kapacitásúra. | |
| Dugja be a töltőberendezés csatlakozóját egy elektromos aljzatba. | ||
| Az USB bekapcsolást jelző lámpa nem kapcsol ki még azt követően sem, hogy az USB eszköz befejezte a töltést. | Az USB bekapcsolást jelző lámpa zöld színben világítva jelzi, hogy lehetséges az USB csatlakozón keresztüli töltés. | |
| Nem egyértelmű az USB eszköz töltötsege állapota vagy hogy a töltés befejeződött-e. | Az USB bekapcsolást jelző lámpa nem kapcsol ki még a töltés befejeződését követően sem. | |
| Egy USB eszköz töltése félúton megáll. | A töltőberendezést akkor csatlakoztatták egy elektromos aljzatba, miközben az USB eszköz az akkumulátort tápegységnek használva töltödött. | |
| Egy akkumulátort helyeztek be a töltőberendezésbe, miközben az USB eszköz az akkumulátort tápegységnek használva töltödött. | ||
| Egy USB eszköz töltése félúton megállt, amikor az akkumulátort és az USB eszközt egyszerre töltötték. | Az akkumulátor teljesen feltöltödött. Ez nem egy meghibásodás.A töltőberendezés körülbelül 5 másodpercre megszakítja a töltést, miközben ellenőrzi, hogy az akkumulátor sikeresen befejezte-e a töltést. | |
| Egy USB eszköz töltése nem indul el, amikor az akkumulátort és az USB eszközt egyszerre töltik. | Az akkumulátor fennmaradó kapacitása nagyon kicsi. |
OBECNÁ BEZPEČNOSTNÍ VAROVÁNÍ TÝKAJÍCÍ SE BEZPEČNOSTI ELEKTRICKÉHO NÁŘADÍ
⚠️ VAROVÁNÍ
- Pripojte napájací kábel nabíjačky k zásuvke.
1106 Bogáncsvirág u.5-7, Budapest, Hungary
Tel: +36 1 2643433
Fax: +36 1 2643429
URL: http://www.hikoki-powertools.hu
