UV3628DA - Kırıcı HiKOKI - Ücretsiz kullanım kılavuzu

Ürün Tipi	Akülü Beton Vibratörü (Betonyırıcı)
Marka	HiKOKI
Model	UV3628DA
Nominal Gerilim	36 V (Multi-Volt pil, otomatik 36 V / 18 V geçiş)
Titreşim Frekansları	Normal mod: 12.000 dk⁻¹; Güç modu: 15.200 dk⁻¹
Titreşimli İğne Çapı	28 mm
Titreşimli İğne Uzunluğu	187 mm (iğne takımı: 825 mm)
Gövde Ölçüleri (U × Y × G)	1045 × 224 × 109 mm
Ağırlık (BSL36B18 pil ile)	4,2 kg (EPTA 01/2014'e göre)
Uyumlu Pil	Multi-Volt (BSL36A18 / BSL36B18) – standart BSL36xx/18xx serileri değil
Pil Kapasitesi	BSL36A18: 2,5 / 5,0 Ah; BSL36B18: 4,0 / 8,0 Ah (otomatik geçiş)
Dahil Şarj Cihazı	Model UC18YSL3 (Li-ion piller için kayan şarj cihazı)
Şarj Süresi (20 °C'de yaklaşık)	Kapasiteye bağlı olarak yaklaşık 20 dk (BSL36A18) ila 38 dk (BSL36B18)
Uygulamalar	Temel dökümü veya beton ürünlerde beton sıkıştırma
Çalışma Modu	Seçilebilir: Normal (12.000 dk⁻¹) veya Güç (15.200 dk⁻¹)
Etkili Sıkıştırma Alanı	Yaklaşık 280 mm (iğne çapının 10 katı)
Alet Koruması	Termal koruma devresi ve aşırı yük koruması
Pil Seviye Göstergesi	Pil üzerinde 4 seviyeli ışıklı gösterge
USB Bağlantı Noktası (şarj cihazında)	Evet, bir USB cihazını şarj etmek için (5 V, 2 A)
Çalışma Sıcaklığı	-5 °C ila 40 °C (alet ve pil)
Bakım ve Temizlik	Gövdeyi nemli bir bezle silin; solvent kullanmayın; terminalleri temizleyin
Yedek Parçalar ve Onarılabilirlik	HiKOKI yetkili servis merkezi ile iletişime geçin; orijinal parçalar kullanın
Garanti	Yasal/ulusal düzenlemelere uygundur; normal aşınma veya yanlış kullanımı kapsamaz

Sık sorulan sorular - UV3628DA HiKOKI

HiKOKI UV3628DA ile hangi pili kullanabilirim?

Yalnızca Multi-Volt piller (BSL36A18 veya BSL36B18) uyumludur. Mevcut BSL3660/3620/3626 veya BSL18xx serisi piller kullanılamaz.

Normal mod ile Güç modu arasında nasıl seçim yapılır?

Normal modu (12.000 dk⁻¹) standart sıkıştırma için ve kalıbın deforme olma riski olduğunda kullanın. Güç modu (15.200 dk⁻¹) yüksek viskoziteli beton için önerilir.

Alet aniden durursa ne yapmalıyım?

Bu bir aşırı yük veya aşırı ısınma kaynaklı olabilir. Tetiği bırakın, aşırı yükün nedenini ortadan kaldırın ve alet ile pilin soğumasını bekleyin. Sorun devam ederse, yetkili bir servis merkezi ile iletişime geçin.

Pil nasıl doğru şekilde şarj edilir?

UC18YSL3 şarj cihazını bir prize takın, pili sıkıca yerleştirin. Şarj sırasında gösterge mavi yanıp söner ve şarj tamamlandığında sabit yeşil olur. 50 °C'nin üzerindeki sıcaklıklarda şarj etmekten kaçının.

İğnenin etkili sıkıştırma alanı nedir?

Sıkıştırılabilir alanın çapı yaklaşık 280 mm'dir, yani iğne çapının (28 mm) 10 katıdır. İğneyi bu boyuttan daha küçük düzenli aralıklarla hareket ettirin.

Aleti yağmurda veya nemli ortamda kullanabilir miyim?

Hayır, alet yağmura veya nemli koşullara maruz bırakılmamalıdır. Su, gövdeye girerek elektrik çarpmasına veya hasara neden olabilir. Nemli bir yerde kullanım kaçınılmazsa bir diferansiyel cihaz (DDR) kullanın.

Kullanımdan sonra aletin bakımı nasıl yapılır?

Her kullanımdan sonra gövdeyi (havalandırma delikleri, tetik, kapak kenarları) nemli bir bez ve hafif sabunla silin. Benzin veya tiner kullanmayın. Esnek takım üzerinde biriken betonu hemen çıkarın.

Pil şarj tutmuyorsa ne yapmalıyım?

Birkaç şarj ve kullanım döngüsünden sonra pil ömrü çok kısalırsa, pil ömrünü tamamlamıştır. Yeni bir pille değiştirin. Yeni veya uzun süre kullanılmamış piller için kimyasalların aktifleşmesi için 2-3 şarj/deşarj döngüsü gerekir.

Alet ve pil uzun süreli nasıl saklanır?

Aleti kuru bir yerde, 40 °C'nin altında ve çocukların erişemeyeceği bir yerde saklayın. Li-ion pil için depolamadan önce tamamen şarj edin. Uzun süreli depolama (3 aydan fazla) düşük şarjlı pil ile performansı düşürebilir.

UV3628DA ile hangi aksesuarlar verilir?

Paket, ana ünite, bir pil (referansa göre), bir UC18YSL3 şarj cihazı, bir esnek hortum ve bir titreşimli iğne içerir. Standart aksesuar listesi için kılavuzun 239. sayfasına bakın.

KULLANIM KILAVUZU UV3628DA HiKOKI

GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI

UYARI

Bu elektrikli aletle birlikte verilen tüm güvenlik uyarılarını, talimatları, şekilli açıklamaları ve teknik özellikleri okuyun.

Aşağıda listelenen tüm talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir.

Bu kılavuzu gelecekte başvurmak üzere saklayın.

Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun.
Dağınık veya karanlık alanlar kazalara davetiye çıkarır.
b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın.
Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir.
c) Bir elektrikli aletle çalışırken çocukların ve izleyicileri uzaklaştırın.
Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fişi elektrik prizine uygun olmalıdır.
Fiş üzerinde herhangi bir değişiklik yapmayın.
Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın.
Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır.

b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmış yüzeylerle gövde temasından kaçının.

Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar.

c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın.

Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır.

d) Elektrik kablosuna zarar vermeyin. Kesinlikle elektrikli aleti taşımak, çekmek veya fişini prizden çıkarmak için kabloyu kullanmayın.

Kabloyu ısidan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun.

Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

e) Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın.

Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır.

f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın.

RCD kullanılması elektrik çarpma riskini azaltır.

3) Kişisel emniyet

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın.

Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın.

Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir.

b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın.
Uygun koşullar için kullanılan bir toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu ekipmanlar yaralanmaları azaltacaktır.
c) Aletin istenmeden çalışmasını engelleyin. Aleti güç kaynağına ve/veya akü ünitesine bağlamadan, kaldırmadan veya taşımadan önce, güç düğmesinin kapalı konumda olduğundan emin olun.
Elektrikli aletleri parmağınız güç düğmesinin üzerinde olarak taşımanız veya güç düğmesi açılmış durumda fişini takmanız kazalara davetiye çıkarır.
d) Elektrikli aletin gücünü açmadan önce alet üzerindeki ayar veya somun anahtarlarını çıkarın.
Aletin dönen parçalarından birine bağlı kalan bir somun anahtarı veya ayar anahtarı yaralanmaya yol açabilir.
e) Çok uzanmayın. Uygun bir adım mesafesi bırakın ve sürekli olarak dengenizi koruyun.
Böylece, beklenmedik durumlarda aleti daha iyi kontrol etmeniz mümkün olur.
f) Uygun şekilde giyinin. Bol elbiseler giymeyin veya takı takmayın. Saçlarını zı ve elbisenizi hareketli parçalardan uzak tutun.
Bol elbiseler, takılar veya uzun saçlar hareketli parçalara takılabilir.
g) Eğer toz çekme ve toplama bağlantıları için gerekli aygıtlar sağlanmışsa, bunların bağlı olduğundan ve doğru şekilde kullanıldığından emin olun.
Toz toplama kullanımı, tozla ilişkili tehlikeleri azaltabilir.
h) Aletlerin sık kullanılmasıyla elde edilen aşinalığın rahat davranmanıza ve aletin güvenlik prensiplerini ihmal etmenize sebep olmasına izin vermeyin.
Dikkatsiz bir hareket, bir anda ciddi yaralanmalara neden olabilir.

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın.
Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır.

b) Elektrikli alet güç düğmesinden açılıp kapanmıyorsa, aleti kullanmayın.

Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır.

c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fisi güç kaynağından sökün ve/veya sökülebilirse pil takımını elektrikli aletten çıkartın.

Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır.

d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin.

Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir.

e) Aletlerin ve aksesuarların bakımını yapın. Hareketli parçalarda yanlış hizalama veya sıkışma olup olmadığını, kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin.

Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır.

Türkçe

f) Aletleri keskin ve temiz tutun.

Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır.

g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın.

Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir.

h) Tutamakları ve kavrama yüzeylerini kuru, temiz, yağsız ve gressiz tutun.

Kaygan tutamaklar ve kavrama yüzeyleri, beklenmedik durumlarda aletin güvenli bir şekilde idare ve kontrol edilmesine izin vermez.

5) Akülü aletin kullanımı ve bakımı

a) Üniteyi sadece üretici tarafından belirtilen şarj cihazıyla şarj edin.

Bir akü ünitesi tipi için uygun olan bir şarj cihazı başka tipte bir akü ünitesiyle kullanıldığında yangın riski yaratabilir.

b) Elektrikli aletleri sadece özel olarak tasarlanmış olan akü üniteleriyle kullanın.

Başka herhangi bir akü ünitesinin kullanılması yaralanma veya yangın riski yaratabilir.

c) Akü ünitesini kullanılmadığı zamanlarda ataşlardan, madeni paralardan, anahtarlardan, civilerden, vidalardan veya terminaller arasında bağlantı oluşturabilecek diğer küçük metal nesnelerden uzak tutun.

Akü kutuplarının kısa devre olması yanıklara veya yangına neden olabilir.

d) Yanlış kullanım koşullarında aküden sıvı çıkışı olabilir; temas etmekten kaçının. Kazayla sıviya temas edilmesi durumunda suyla yıkayın. Sıvının gözlere temas etmesi halinde, ayrıca bir doktora başvurun.

Aküden fişkıran su tahriş veya yanıklara neden olabilir.

e) Hasarlı veya değiştirilmiş bir pil takımını veya aleti kullanmayın.

Hasarlı veya değiştirilmiş piller, yangın, patlama veya yaralanma riski ile sonuçlanan, öngörülemeyen davranışlar gösterebilir.

f) Bir pil takımını veya aleti ateşe veya aşırı sıcaklığa maruz bırakmayın.

130°C'nin üzerindeki sıcaklığa veya ateşe maruz kalma patlamaya neden olabilir.

g) Tüm şarj talimatlarına uyun ve pil takımını veya aleti talimatlarda belirtilen sıcaklık aralığının dışında şarj etmeyin.

Uygunsuz bir şekilde veya belirtilen aralıkların dışındaki sıcaklıklarda şarj etme, bataryaya zarar verebilir ve yangın riskini artırabilir.

6) Servis

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın.

Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır.

b) Hasar görmüş pil takımlarına hiçbir zaman bakım yapmayın.

Pil takımlarının bakımı sadece üretici veya yetkili servis sağlayıcıları tarafından yapılmalıdır.

ÖNLEM

Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun.

Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

İLAVE GÜVENLİK UYARILARI

1. Çalışma ortamının hazırlanması ve kontrol edilmesi. Çalıştığınız yerin, önlemler kısmında belirtilen tüm koşulları sağladığından emin olun.

2. Şarj edilebilir batarya bağlantı deliğine yabancı madde girmesine izin vermeyin.

3. Kesinlikle şarj edilebilir bataryayı ve şarj cihazını sökmeyin.

4. Kesinlikle şarj edilebilir bataryayı kısa devre yapmayın. Bataryanın kısa devre olması büyük bir elektrik akımına ve aşırı isınmaya neden olacaktır. Bu, bataryanın yanmasına veya hasar görmesine yol açar.

5. Bataryayı ateşe atmayın. Batarya, yanması halinde patlayabilir.

6. Şarj sonrası batarya ömrü pratik kullanım için çok kısaldığında bataryayı derhal satın aldığınız mağazaya götürün. Ömrü tükenen bataryayı atmayın.

7. Şarj cihazının havalandırma deliklerine nesneler sokmayın. Şarj cihazının havalandırma deliklerine metal nesneler veya yanıcı maddeler sokulması, elektrik çarpması tehlikesine ve şarj cihazının hasar görmesine yol açacaktır.

8. Bu üniteyi sürekli kullanırken, ünite motorda ve düğmede hasara neden olabilecek şekilde aşırı ısınabilir. Bu nedenle, gövde her ısındığında, aleti bir süre dinlendirin.

9. Bataryanın sağlam bir şekilde takıldığından emin olun. Batarya gevşekse yerinden çıkarak bir kazaya neden olabilir.

10. Hareketli parçalara asla dokunmayın.

Asla parmaklarını, ellerinizi veya vücudunuzun başka kısımlarını aletin hareketli parçalarına değildirmeyin.

1. Tüm muhafazalar yerlerinde olmadan asla çalıştırmayın. Tüm muhafazalar veya güvenlik özellikleri yerinde ve düzgün biçimde çalışır olmadan bu aleti asla çalıştırmayın. Bakım ya da servis için bir muhafaza veya güvenlik özelliğinin çıkarılması gerekirse, aleti çalıştırmaya devam etmeden önce muhafazayı veya güvenlik özelliğini yerine yerleştirdiğinizden emin olun.

2. Aleti çalışır durumdayken ASLA gözetimsiz bırakmayın. Gücü kapatın.

Alet tamamen durana kadar başından ayrılmayın.

1. Elektrikli alet, motoru korumak için bir sıcaklık koruma devresiyle donatılmıştır. Sürekli çalışma, ünite sıcaklığının yükselmesine sebep olabilir. Bu da sıcaklık koruma devresini etkinleştirir ve çalışmayı otomatik olarak durdurur. Böyle bir durum meydana gelirse, kullanıma devam etmeden önce elektrikli aletin soğumasını bekleyin.

2. Düğme paneline güçlü bir darbede bulunmayın veya paneli kırmayın. Soruna yol açabilir.

3. Alet veya batarya terminalleri (batarya montajı) deforme olmuşsa ürünü kullanmayın.

Bataryayı takmak duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

1. Aletin terminallerini (batarya montajı) talaş ve tozdan uzak tutun.

○ Kullanmadan önce terminaller bölgesinde talaş ve toz birikmediğinden emin olun.

○ Kullanım sırasında aletin üzerindeki talaş veya tozun bataryanın üzerine düşmesini engellemeye çalışın.

☐ Çalışmayı askıya aldıktan veya kullandıktan sonra, aleti düşen talaş veya toza maruz kalabileceği bir yerde bırakmayın.

Bunun yapılması duman çıkmasına ya da tutuşmaya neden olabilecek bir kısa devreye neden olabilir.

1. Aleti ve pili daima -5°C ila 40°C arasındaki sıcaklıklarda kullanın.

2. Titreşim çubuğu elektrikli aletin kullanılmasından sonra sıcak olacağından titreşim çubuğuna dokunmayın.

3. Elektrikli aleti titreşirken bir masa veya zemin üzerine bırakmayın.

4. Ayağınızın yanına veya sığ bir alana beton döktüğünüzde, beton sıçrayabileceğinden uygun yüz koruyucu (gözlük ve maske) kullandığınızdan emin olun.

5. Elektrikli aletin gövdesini suyla yıkamayın.
6. Elektrikli aleti kullanırken gövdesine su veya beton girmemesine dikkat edin.

Ayrıca, elektrikli aleti betonun içine düşürmemeye dikkat edin. Elektrikli aletin gövdesine su veya beton girerse aleti kullanmayı bırakın ve bir HiKOKI Yetkili Servis Merkezi ile iletişime geçerek kontrol ve/veya onarım talep edin.

LITYUM-IYON BATARYAYLA ILGILI UYARI

Çalışma ömrünü uzatmak için, lityum-iyon bataryada çıkışı durduran bir koruma işlevi mevcuttur.

Aşağıda açıklanan 1 ila 3 durumlarında, bu ürünü kullanırken anahtarı çekiyor olsanız bile motor durabilir. Bu bir arıza değil koruma işlevinin bir sonucudur.

1. Pil enerjisi tükendiğinde motor durur.

Böyle bir durumda bataryayı derhal şari edin.

1. Eğer alete fazla yüklenilirse motor durabilir. Böyle bir durumda aletin anahtarını serbest bırakın ve aşırı yüklemenin sebeplerini ortadan kaldırın. Bunun ardından aleti tekrar kullanabilirsiniz.
2. Eğer batarya aşırı iş altında fazla ısınırsa, batarya gücü kesilebilir.

Bu durumda, bataryayı kullanmayı keserek soğumasını bekleyin. Bunun ardından aleti tekrar kullanabilirsiniz.

Ayrıca, lütfen aşağıdaki uyarı ve ikazları dikkate alın.

UYARI

Herhangi bir batarya sızıntısına, ısı üretilmesine, duman yayılmasına, patlamaya ve erken ateşlemeye meydan vermemek için, lütfen aşağıdaki uyarıları dikkate alın:

1. Batarya üzerinde talaş ve toz birikmediğinden emin olun.
2. Çalışma sırasında batarya üzerine talaş ve toz dökülmediğinden emin olun.
   ○ Çalışma sırasında elektrikli alet üzerine dökülen talaş ve tozun batarya üzerinde birikmediğinden emin olun.
   ○ Kullanılmayan bir bataryayı talaşa ve toza maruz kalan bir yerde saklamayın.
   ○ Bir bataryayı saklamadan önce, üzerine yapışabilecek talaş ve tozu temizleyin ve metal parçalarla (vida, çivi, v.b.) birlikte saklamayın.
3. Bataryayı çivi benzeri keskin nesnelerle delmeyin; çekiçle vurmayın; üzerine basmayın; atmayın ve şiddetli fiziksel darbeye maruz bırakmayın.
4. Açıkça hasarlı veya deforme olduğu görülen bataryayı kullanmayın.
5. Bataryayı kutuplarını ters bağlayarak kullanmayın.
6. Doğrudan elektrik prizlerine veya çakmak soketlerine bağlamayın.
7. Bataryayı belirtilenler dışında herhangi bir amaç için kullanmayın.
8. Eğer belirtilen şarj etme süresi geçmesine rağmen batarya tamamen şarj olmuyorsa, derhal şarj işlemini durdurun.
9. Bataryayı mikrodalga fırın, kurutucu veya yüksek basınçlı kaplar gibi ortamlardaki yüksek sıcaklık veya basınçlara maruz bırakmayın.
10. Sızıntı görülmesi veya kötü koku algılanması durumunda derhal ateşten uzaklaştırın.
11. Güçlü statik elektrik üretilen bir yerde kullanmayın.

12. Eğer batarya sızıntısı, kötü koku, ısı üretilmesi, renk solması veya deformasyon varsa veya kullanım, şarj işlemi veya saklama sırasında herhangi bir şekilde anormallik görülürse, derhal cihazdan veya batarya şarj cihazından çıkarın ve kullanmayı kesin.

13. Bataryayı suya daldırmayın veya içinde herhangi bir sıvının akmasına izin vermeyin. Su gibi iletken sıvıların girişi, yangın veya patlama ile sonuçlanan hasarlara neden olabilir. Bataryanızı yanıcı ve parlayıcı maddelerden uzak, serin, kuru bir yerde saklayın. Aşındırıcı gaz ortamlarından kaçınılmalıdır.

iKAZ

1. Eğer bataryadan sızan sıvı gözlerinize kaçarsa, gözlerinizi ovuşturmayın; hemen temiz suyla iyice yıkayın ve derhal bir doktora başvurun. Bataryadan sızan bu sıvı, tedavi uygulanmaması durumunda göz problemlerine neden olabilir.
2. Eğer sıvı cildinizle veya elbiselerinizle temas ederse, derhal temiz suyla yıkayın.

Sıvı, cilt tahrişine neden olabilir.

1. Eğer bataryayı ilk defa kullandığınızda pas, kötü koku, deformasyon ve/veya başka anormallikler saptarsanız, bataryayı kullanmayın ve derhal tedarikçisine veya satıcısına iade edin.

UYARI

Lityum iyon bataryanın kutbuna bir iletken yabancı madde girerse, batarya kısa devre olarak yangına neden olabilir. Lityum iyon bataryayı saklarken, aşağıdaki kurallara kesinlikle uyun.

Saklama muhafazasına iletken döküntüler, çiviler veya demir tel ve bakır tel gibi teller koymayın.
Kısa devre oluşmasını engellemek için, bataryayı alete takın veya saklamak için vantilatör görülmeyinceye kadar batarya kapağını emniyetli şekilde yerleştirin.

LİTYUM İYON BATARYANIN TAŞINMASI İLE İLGİLİ

Bir lityum iyon bataryayı taşırken, lütfen aşağıdaki önlemlere uyun.

ÚYARI

Taşıma şirketine lityum iyon batarya içeren bir paket olduğunu ve bataryanın çıkış gücünü bildirin ve taşımayı ayarlarken taşıma şirketinin talimatlarına uyun.

O Çıkış gücü 100 Wh aşan lityum iyon bataryalar Tehlikeli Malların nakliye sınıfı kapsamında değerlendirilir ve özel uygulama prosedürleri gerektirir.
○ Yurt dışına taşıma için, uluslararası kanunlara ve varış ülkesinin kuralları ve yönetmeliklerine uymanız gerekir.
BSL36B18 elektrikli el aletine yüklü ise, güç çıkışı 100 Wh 'ı aşacaktır ve ünite nakliye sınıflandırması için Tehlikeli Madde olarak derecelendirilecektir.

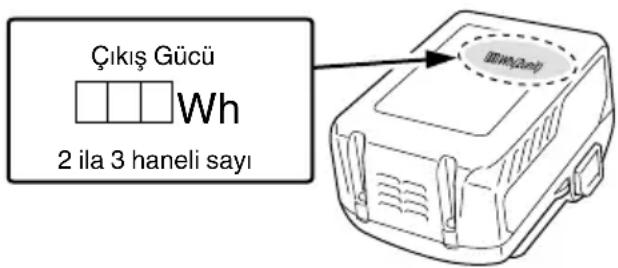

Çıkış Gücü Wh 2 ila 3 haneli sayı

BEZPEČNOSTNÍ OPATŘENÍ TÝKAJÍCÍ SE PŘIPOJENÍ ZAŘÍZENÍ USB (UC18YSL3)

PARÇA ADLARI (Şek. 1 – Şek. 14)

1	Ön kapak
2	İsim plakası
3	Motor
4	Çalıştırma anahtarını kilitleme tuşu
5	Anahtar tetikleyicisi
6	Titreşim çubuğu
7	Esnek tertibat
8	Esnek hortum (esnek şaft)
9	Batarya kapağı
10	Batarya
11	Anahtar paneli
12	Mod anahtarı
13	Gösterge lambası
14	Mandal
15	Şarj gösterge lambası
16	Batarya seviyesi gösterge anahtarı
17	Batarya seviyesi gösterge lambası
18	Kauçuk kapak
19	USB bağlantı noktası
20	USB kablosu

SEMBOLLER

UYARI

Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun.

	UV3628DA:Akülü beton vibratör
	Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır.
	Sadece AB ülkeleri içinElektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler,atık elektrikli ve elektronik cihazlarla ilgili 2012/19/AB Avrupa Direktifine ve bu Direktifin ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.
	Doğru akım
V	Nominal gerilim
n_0	Yüksüz hız
[SWX3]	Ağırlık(EPTA-Prosedürü 01/2014'e göre)
	AÇMA
	KAPAMA
Lock	Anahtar “ AÇIK ” konumuna kilitliyor.
	Mod anahtarı
[XX57]	Normal
[W70T]	Güç
[OYDO]	Lambalar Yanıp Sönüyor: Uyarı Sinyalleri
[OX73]	UYARI
	Yasaklanmış eylem

Batarya

	Batarya doluluk gösterge düğmesi
	Yanıyor ;Kalan batarya gücü %75'in üzerinde
	Yanıyor ;Kalan batarya gücü %50 - %75.
	Yanıyor ;Kalan batarya gücü %25 - %50.
	Yanıyor ;Kalan batarya gücü %25'in altında
	Yanıp sönyyor ;Batarya gücü bitmek üzere. Bataryayı en kısa sürede şarj edin.
	Yanıp sönyyor ;Yüksek sıcaklık dolayısıyla çıkış gücü askıya alındı. Bataryayı aletten çıkarın ve tamamen soğumasına izin verin.
	Yanıp sönyyor ;Hata veya arıza nedeniyle çıkış gücü askıya alındı. Sorun bataryayla ilgili olabilir, bu nedenle saticınızla iletişim kurun.

STANDART AKSESUARLAR

Ana üniteye (1 ünite) ilave olarak, ambalajda sayfa 239 listelenen aksesuarlar yer alır

Standart aksesuarlar haber vermeden değiştirilebilir.

AKSESUARLARIN SEÇİLMESİ

Bu makinenin aksesuarları sayfa 240 de listelenmişir.

UYGULAMALAR

O Temeller veya beton ürünler için beton dökerken sıkıştırma

TEKNİK ÖZELLİKLER

1. Elektrikli alet

Model UV3628DA
Voltaj 36 V
Titreşim frekansları	12000 dk-1 {defa/dk} (normal modda)15200 dk-1 {defa/dk} (güç modunda)
Titreşim çubuğu Çap: 28 mm, Uzunluk:	187 mm, Düzenek: 825 mm
(Gövde) BoyutlarUzunluk x Yükseklik x Genişlik	1045 x 224 x 109 mm
Bu alet için batarya mevcuttur* Çoklu gerilimli batarya
Ağırlık** 4,2 kg (BSL36B18)

* Mevcut bataryalar (BSL3660/3620/3626, BSL18xx serisi vb.) bu aletle kullanılamaz.
** EPTA-Prosedürü 01/2014'e göre

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

1. Batarya

Model BSL36A18	BSL36B18
Voltaj 36 V / 18 V	(Otomatik Geçiş*)
Batarya kapasitesi	2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah
	(Otomatik Geçiş*)
Mevcut kablosuz ürünler**	Çok voltlu seri, 18 V ürün
Mevcut şarj cihazı	Lityum iyon bataryalar için kayar şarj cihazı

* Alet kendi kendine otomatik olarak geçiş yapacaktır.
** Ayrıntılar için lütfen genel kataloğumuza bakın.

1. Şarj cihazı

Model UC18YSL3
Şarj gerilimi 14,4 V – 18 V
Ağırlık	0,6 kg

ŞARJ ETME

Elektrikli aleti kullanmadan önce bataryayı aşağıdaki şekilde şarj edin.

1. Şarj cihazının elektrik fişini prize takın.

Şarj aletinin fişini bir prize takarken, şarj gösterge lambası kırmızı renkte yanıp sönecektir (1 saniye aralıklarla).

1. Bataryayı şarj cihazına takın

Bataryayı Şek. 3 (sayfa 2)'de görüldüğü gibi şarj cihazına sıkıca takın.

1. Şarj etme

Şarj cihazına bir batarya takarken, şarj gösterge lambası mavi yanıp sönecektir.

Batarya tamamen şarj olduğunda, şarj gösterge lambası yeşil yanacaktır. (Bkz. Tablo 1)

(1) Şarj gösterge lambası bildirimi

Şarj gösterge lambasının bildirimleri, şarj aletinin veya şarj edilebilir pilin durumuna göre Tablo 1'de gösterildiği şekilde olacaktır.

Tablo 1

Şarj gösterge lambasının bildirimleri
Şarj öncesinde	Yanıp söner (KIRMIZI)	0,5 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır)	Güç kaynağına bağlı
Şarj sırasında	Yanıp söner (MAVI)	0,5 saniye yanar. 1 saniye boyunca yanmaz. (1 saniye boyunca kapalı)	Batarya kapasitesi %50'den daha az
	Yanıp söner (MAVI)	1 saniye yanar. Yanmaz 0,5 saniye için (0,5 saniye kapalıdır)	Batarya kapasitesi %80'den daha az
	Yanar (MAVI)	Sürekli yanar.	Batarya kapasitesi %80'den daha fazla
Şarj etme tamamlandı	Yanar (YEŞİL)	Sürekli yanar. (Sürekli zil sesi: yaklaşık 6 saniye)
Aşırı isınma bekleme modu	Yanıp söner (KIRMIZI)	0,3 saniye yanar. Yanmaz 0,3 saniye için (0,3 saniye kapalıdır)	Batarya aşırı isınmış. Şarj yapılamıyor. (Batarya soğuduğunda şarj işlemi başlayacaktır)
Şarj yapılamıyor	Titreşir (MOR)	0,1 saniye yanar. 0,1 saniye yanmaz. (0,1 saniye kapalıdır) ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ ▢ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ □ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ △ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▫ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▪ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▧ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▦ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▥ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▶ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▷ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▨ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▩ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ ▨ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□ □□

(2) Şarj edilebilir pilin şarj süresi ve sıcaklıklar hakkında
Sıcaklıklar ve şarj süresi, Tablo 2'de görüldüğü gibi olacaktır.

Tablo 2

Şarj makinesi			UC18YSL3
Batarya	Batarya tipi Li-ion
	Bataryaların şarj edilebileceği sıcaklık aralığı		0°C - 50°C
	Şarj gerilimi V 14,4	18
	Şarj süresi, yaklaşık (20°C'de)		BSL14xx serisi BSL18xx serisi Çok voltu seri
			(4 hücre) (8 h ücre) (5 hücre) (10 hücre) (10 hücre)
			min.	BSL1415S: 15BSL1415 : 15BSL1415X: 15BSL1420 : 20BSL1425 : 25BSL1430C: 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38
USB	Şarj gerilimi V 5
	Şarj akımıA2

NOT

Şarj süresi, ortam sıcaklığına ve güç kaynağının voltajına göre farklılık gösterebilir.

4. Şarj cihazının elektrik fişini prizden çıkarın.

5. Şarj cihazını sıkıca tutun ve bataryayı çekerek çıkarın. NOT

Şarj işleminden sonra bataryayı makineden çıkardığınızdan emin olun.

Yeni bataryalar, boşalmasıyla ilgili

vb.

durumundaki

elektrik

Yeni bataryaların dahili kimyasal maddeleri ve uzun bir süre boyunca kullanılmayan bataryalar aktif hale getirilmiş olmadığı için, birinci ve ikinci kez kullanımlarında elektrik boşalması düşük olabilir. Bu geçici bir olaydır ve bataryaları 2 - 3 kez şarj ederek şarj etmek için gerekli olan normal süre eski haline gelecektir.

Bataryanın daha uzun süre çalışması için yapılması gerekenler.

(1) Bataryaları tamamen tükenmeden önce yeniden şarj edin. Aletin gücünün azaldığını hissettiğiniz zaman, aleti kullanmayı durdurun ve bataryayı yeniden şarj edin. Aleti kullanmaya devam edersiniz ve elektrik akımını tüketirseniz, batarya hasar görebilir ve ömrü kısalacaktır.
(2) Yüksek sıcaklıklarda şarj etmekten kaçının. Şarj edilebilir bir batarya kullanımdan hemen sonra sıcak olacaktır. Bu şekildeki bir batarya kullanımdan hemen sonra şarj edilirse, dahili kimyasal maddesi bozulacak ve batarya ömrü kısalacaktır. Bataryayı kenara koyun ve bir süre soğuduktan sonra yeniden şarj edin.

iKAZ

Eğer batarya uzun bir süre doğrudan güneş ışığına maruz kalan bir yerde bırakılması veya az önce kullanılmış olması nedeniyle ısınmışken şarj edilirse, şarj cihazının şarj gösterge lambası 0,3 saniye boyunca yanar, 0,3 saniye boyunca yanmaz (0,3 saniye boyunca kapalıdır). Böyle bir durumda, şarj işleminden önce akünün soğumasını bekleyin.

O Şarj gösterge lambası titreyerek yandığında (0,2 saniyelik aralıklarla), şarj aletinin pil konektöründe yabancı nesneler olup olmadığını kontrol edin ve varsa çıkartın. Yabancı nesne yoksa, muhtemelen batarya veya şarj cihazı arıza yapmış demektir. Hemen yetkili Servis Merkezi'ne götürün.

UC18YSL3 çıkarılmışken dahili mikro bilgisayarın bataryanın şarj edildiğini algılaması yaklaşık 3 saniye süreceğinden, şarja devam etmek için yeniden takmadan önce en az 3 saniye bekleyin. Batarya 3 saniye dolmadan yeniden takılırsa, doğru şarj edilmeyebilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa
Bataryayı çıkarma ve takma (*1)	2	2
Şarj etme 3 2
Düğmeyle çalıştırma	4	3
Mod seçme işlevi hakkında (*2)	5	3
Batarya doluluk göstergesi 6 3
Bir USB cihazı elektrik prizinden şarj etme	12-a 5
Bir USB cihazı ve bataryayı elektrik prizinden şarj etme	12-b 5
USB cihazının şarj edilmesi 13 5
USB cihazının şarj edilmesi tamamlandığında	14	5
Aksesuarların seçimi	—	240

(\*1) Bataryayı çıkarma ve takma

NOT

Akünün sökülmesi veya takılması durumları dışında, akü kapağının sıkıca kapalı olduğundan emin olun.

Elektrikli aletin gövdesine veya akü terminallerine su, beton ya da toz girerse arıza meydana gelebilir.

(\*2) Mod seçme işlevi hakkında

NOT

Mod değiştirme işlevi, akü elektrikli aletin gövdesine takılıp çalıştırma anahtarı çekilmedikçe çalışmaz.

Çalıştırma anahtarının çekilmesiyle çubuğun titremeye başlayacağını unutmayın.

Mod	Normal Güç
Anahtar paneli ekranı	Şek. 5-a	Şek. 5-b
Titreşim frekansları	12000 dk-1{defa/dk}	15200 dk-1{defa/dk}
Uygulamalar	- Sıkıştırma- Kalibin deformasyona duyarlı olduğu yerler	- Yüksek viskoziteli beton dökülmesi

ÇALIŞTIRMA

iKAZ

○ Titreşim çubuğunu, çelik çubuklara veya kalıplara temas etmeyeceğinden emin olarak betonun içine yerleştirin.

- Esnek hortumun üzerine ağır nesneler koymayın veya üzerine basmayın.

○ Elektrikli alet kullanılırken esnek hortumu aşırı bükmeyin.

- Elektrikli aletle işiniz bittiğinde, anahtarı kapatın ve aleti yere koymadan önce titreşimin durmasını bekleyin.

Elektrikli alet titreşimi durmadan tozlu bir yere yerleştirilirse, toz emebilir, bu da arızaya neden olabilir.

1. Beton sıkıştırma

Çalıştırma anahtarını çekerek çubuk titreşimini başlatın. Çubuğu betona dik olarak yerleştirin. (Bkz. "2. Çalışma ipuçları")

Dökülen betonun hacim kaybı durduğunda ve görünüm olarak hafif göründüğünde (malzemelerin homojen şekilde karıştırıldığıni gösterir), sıkıştırma işlemi tamamlanmıştır.

Çubuğu delik oluşturmayacak şekilde yavaşça dışarı çekin. (Şek. 7)

Elektrikli aletle etkili şekilde sıkıştırılabilecek alanın çapı (Şek. 8-©) 280 mm'dir, bu titreşim çubuğunun çapının yaklaşık 10 katıdır. Çubuğu yukarıda belirtilen alanın boyutundan daha küçük mesafelerde eşit olarak hareket ettirerek tüm betonu sıkıştırın. (Şek. 8)

NOT

Aşırı titreşimler, beton malzemelerinin ayrılmasına neden olabilir.

Titreşim çubuğunun çelik çubuklara veya kalıba temas etmemesine dikkat edin.

2. Çalışma ipuçları

● Harç ayrıldiysa

Kaba çakıllı kum* ve harcın* birbirinden ayrıldığı yerler belirlerseniz (Şek. 9-⑭) ayrılan kaba çakıllı kumu toplayın ve çok fazla harç olan bölgenin içine gömün (Şek. 9-⑨), ardından bölgeyi uygun şekilde sıkıştırın. (Şek. 9-a)

Bu prosedürleri gerçekleştirirken, betonu titreştirici ile kalıp içinde hareket ettirmeyin. Aksi takdirde, sadece akışkanlığı iyi olan harç hareket ederek beton ayrılmasını daha da artıracaktır. (Şek. 9-b)

* Kaba çakıllı kum, 5 mm'lik bir elekten geçmeyen kum ve ezilmiş taşlardan oluşur.

* Harç, kaba çakıllı kum dışındaki tüm beton malzemelerdir.

● E ğimli bir yere beton dökerken

Eğimli bir yere beton dökerken, çalışmaya eğimin alt ucundan başlayın. Böylece beton, daha sonra dökülecek betonun ağırlığı ve uygulanan titreşimler sayesinde iyice sıkıştırılır. (Şek. 10)

UYARI SİNYALLERİ

Bu ürün aletin kendisinin yanı sıra aküyü de korumak için tasarlanmış işlevlere sahiptir. Çalışma sırasında, anahtarın çekildiği andan itibaren ve serbest bırakıldıktan on saniye sonrasında kadar, koruyucu fonksiyonların her biri etkinleştirilebilir ve bu durum kullanıcıyı bilgilendirmek için anahtar panelindeki gösterge lambasının Tablo 3 üzerinde gösterildiği gibi yanıp sönmesine neden olabilir. Koruma işlevlerinden herhangi biri harekete geçirildiğinde, parmağınızı anahtar tetiğinden derhal çekin ve düzeltici eylem altında tarif edilen talimatları takip edin. (Şek. 11)

Tablo 3

Koruma İşlevi LED Lamba Göstergesi Düzeltici Eylem
Aşırı Yüklenme Koruması	0,1 saniye açık/0,1 saniye kapalı■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■	Aşırı yüklenmenin sebebini ortadan kaldırın.
Sıcaklık Koruması	0,5 saniye açık/0,5 saniye kapalı[REDACTED] [REDACTED]	Aletin ve akünün iyice soğumasına izin verin.

BAKIM VE MUAYENE

iKAZ

Bakım ve kontrolden önce düğmenin kapalı olduğundan ve pilin çıkartıldığından emin olun.

1. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarıından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikeye yol açabilir.

2. Motorun bakımı

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla islanmaması için gerekli özeni gösterin.

3. Terminallerin kontrolü (alet ve batarya)

Terminaller üzerinde talaş ve toz birikmediğinden emin olmak için kontrol edin.

Zaman zaman çalışma öncesinde, sırasında ve sonrasında kontrol edin.

iKAZ

Terminaller üzerinde biriken talaş veya toz varsa bunları temizleyin.

Bu işlemin yapılmaması arızayla sonuçlanabilir.

4. Dış yüzeyin temizlenmesi

Elektrikli aleti kullandıktan sonra, sabun solüsyonuna batırılmış ve iyice sıkılmış bir bezle aletin gövdesini silerek betonları temizleyin (özellikle havalandırma delikleri, çalıştırma anahtarının etrafındaki alanlar ve kapakların yakınındaki alanlar dikkatli şekilde silinmelidir).

Plastikleri eritebileceği için benzin, tiner veya kerosen kullanmayın.

Esnek tertibata bağlanmış betonu derhal temizleyin.

5. Saklama

Elektrikli aleti 40°C'den düşük sıcaklıkta ve çocukların ulaşamayacağı bir yerde saklayın.

NOT

Lityum-iyon Bataryaları Saklama. Lityum-iyon bataryaları saklamadan önce tamamen şarj olduklarından emin olun.

Bataryaların uzun süre düşük şarjla saklanması (3 ay veya daha fazla) performansta düşmeye neden olabilir, batarya kullanım süresini önemli ölçüde azaltabilir veya bataryaları şarj edilemez hale getirebilir.

Eğer ard arda şarj edilip kullanılmasına rağmen batarya kullanım süresi çok kısaysa, bataryaların kullanım ömrü bitmiştir ve yeni bataryalar almanız gerekir.

iKAZ

Ağırlaş aletlerinin kullanımı ve bakımı konusunda her ülkede yürürlükte olan güvenlik düzenlemelerine ve standartlarına uygun davranılmalıdır.

HiKOKI akülü el aletleri için batarya kullanımı hakkında önemli uyarı

Lütfen, daima belirtilen orijinal bataryalardan birini kullanın. Belirtilenlerden başka bataryalarla kullanılmaları durumunda veya bataryanın sökülmesi ve modifiye edilmesi (örneğin, hücrelerin veya diğer iç parçaların sökülmesi veya değiştirilmesi) halinde akülü el aletlerimizin emniyetini ve performansını garanti edemiyoruz.

GARANTI

HiKOKI Elektrikli El Aletlerine yasalar/ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu'nun sonunda bulunan GARANTI BELGESİ ile birlikte bir HiKOKI Yetkili Servis Merkezi'ne gönderin.

Havadan yayılan gürültü ve titreşimle ilgili bilgiler

Ölçülen değerler EN60745'e göre belirlenmiş ve ISO 4871'e göre beyan edilmiştir.

Ölçülmüş A-ağırlıklı ses gücü seviyesi: 96 dB (A)

Ölçülen A-ağırlıklı ses basıncı seviyesi: 85 dB (A)

Belirsizlik K: 3 dB (A).

Kulak koruyucu takın.

EN60745'e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı).

Titreşim emisyon değeri ah, B = 6,0 m/s²

Belirsizlik K = 1,5 m/s²

Beyan edilen toplam vibrasyon değeri standart bir test yöntemine göre ölçülmüştür ve bir aleti diğeriyle karşılaştırmak için kullanılabilir.

Aynı zamanda, maruz kalmanın bir ön değerlendirmesinde de kullanılabilir.

UYARI

• Elektrikli aletin kullanımı sırasında vibrasyon emisyonu, aletin kullanma şekline bağlı olarak beyan edilen değerden farklılık gösterebilir.
  ○ Gerçek kullanım koşullarındaki maruz kalma değerlendirmesini esas alarak kullanıcıyı koruyacak güvenlik önlemlerini belirleyin (kullanım süresine ilave olarak aletin kapatıldığı ve rölantide çalıştığı zamanlarda çalışma çevriminde yer alan tüm parçaları dikkate alarak).

NOT

HiKOKI'nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

SORUN GİDERME

Alet normal şekilde çalışmazsa, aşağıdaki tabloda belirtilen kontrolleri uygulayın. Bu kontroller sorunu çözmezse, satıcınıza veya HiKOKİ Yetkili Servis Merkezine danışın.

1. Elektrikli alet

Belirti Olası Nedeni Çözüm
Hareket etmiyor	Batarya gücü kalmadı.	Bataryayı şarj edin.
	Batarya doğru takılmamış.	Bir tık sesi duyulana kadar bataryayı itin.
	Akü, anahtar çekiliyken takılmıştır.	Güvenlik özelliğinin etkinleştirilmesinden dolayı.Anahtarı bir kez serbest bırakın ve aletin hareket etmesi için tekrar çekin.
Aniden durdu	Aşırı yük koruma devresi etkinleştirilmiş.	Aşırı yük nedenini ortadan kaldırın.
	Bataryanın veya aletin kendisinin aşırı ısınması nedeniyle ısı koruma devresi etkinleşti.	Bataryanın ve aletin tamamen soğumasına izin verin.
Batarya takılamıyor	Belirtilen türden başka bir batarya takılmaya çalışılıyor.	Multi Volt tipi batarya kullanın.

1. Şarj cihazı

Belirti Olası Nedeni Çözüm
Şarj gösterge lambası hızlı bir şekilde mor renkte titriyor ve pil şarj olmaya başlamıyor.	Pil tamamen takılmamıştır.	Pili sıkıca takın.
	Pil terminalinde veya pilin takıldığı yerde yabancı madde vardır.	Yabancı maddeyi temizleyin.
Şarj gösterge lambası kırmızı renkte yanıp söniyor ve pil şarj olmaya başlamıyor.	Pil tamamen takılmamıştır.	Pili sıkıca takın.
	Pil aşırı ısınmıştır.	Eğer kendi haline bırakılırsa, pilin sıcaklığı düşerse pil otomatik olarak şarj olmaya başlayacaktır, ancak bu pil ömrünü azaltabilir. Şarj etmeden önce pilin doğrudan güneş ışığından uzakta iyi havalandırılan bir yerde soğutulması önerilir.
Pil tamamen şarlı olmasına rağmen pil kullanım süresi kısa.	Pilin ömrü tükenmiştir.	Pili yenisi ile değiştirin.
Pilin şarj olması uzun sürüyor.	Pilin, şarj cihazının veya etraftaki ortamın sıcaklığı aşırı derecede düşüktür.	Pili iç mekanlarda veya daha sıcak başka bir ortamda şarj edin.
	Şarj cihazının açıklıkları tıkanmıştır bu da dahili bileşenlerin aşırı ısınmasına neden oluyordur.	Açıklıkları engellemekten kaçının.
	Soğutma fanı çalışmıyor dur.	Onarım için yetkili bir HiKOKI Servis Merkezi ile iletişim kurun.
USB güç lambası kapandı ve USB cihazı şarj etmeyi durdurdu.	Pilin kapasitesi düşük hale gelmiştir.	Pili kapasitesi olan bir pille değiştirin.
		Şarj cihazının elektrik fişini bir elektrik prizine takın.
USB cihazı şarj etmeyi bitirmesine rağmen USB güç lambası kapanmıyor.	USB güç lambası USB'den şarj etmenin mümkün olduğunu göstermek için yeşil yanar.	Bu bir arıza değildir.
Bir USB cihazının şarj etme durumu veya şarjin tamamlanıp tamamlanmadığı belli değil.	Şarj tamamlanmış olmasına rağmen USB güç lambası kapanmıyor.	Şarj eden USB cihazının şarj etme durumunu onaylamak için cihazı inceleyin.
Bir USB cihazının şarj etmesi yarıda duruyor.	USB cihazı pili güç kaynağı olarak kullanarak şarj ediliyorken şarj cihazı bir elektrik prizine takılmıştır.	Bu bir arıza değildir.Şarj cihazı güç kaynakları arasında geçiş yaparken USB'den şarj etmeyi yaklaşık 5 saniye için durdurur.
	USB cihazı güç kaynağı olarak bir elektrik prizini kullanarak şarj ediliyorken şarj cihazına bir pil takılmıştır.
Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi yarıda duruyor.	Pil tamamen şarj edilmiştir.	Bu bir arıza değildir.Şarj cihazı pilin şarj olmayı başarılı bir şekilde tamamlayıp tamamlamadığını kontrol ederken USB'den şarj etmeyi yaklaşık 5 saniye için durdurur.
Pil ve USB cihazı aynı anda şarj ediliyorken USB cihazının şarj edilmesi başlamıyor.	Kalan pil kapasitesi aşırı derecede düşüktür.	Bu bir arıza değildir.Pil kapasitesi belli bir seviyeye eriştiginde, USB'den şarj etme otomatik olarak başlar.

AVERTISMENTE GENERALE PRIVIND SIGURANTA SCULELOR ELECTRICE

AVERTISMENT
