| Produkttyp | Akku-Betonrüttler (Rüttelflasche) |
| Marke | HiKOKI |
| Modell | UV3628DA |
| Nennspannung | 36 V (Multi-Volt-Akku, automatische Umschaltung 36 V / 18 V) |
| Vibrationsfrequenzen | Normalmodus: 12.000 min⁻¹; Leistungsmodus: 15.200 min⁻¹ |
| Durchmesser der Rüttelnadel | 28 mm |
| Länge der Rüttelnadel | 187 mm (Nadelbaugruppe: 825 mm) |
| Abmessungen des Geräts (L × H × B) | 1045 × 224 × 109 mm |
| Gewicht (mit Akku BSL36B18) | 4,2 kg (gemäß EPTA 01/2014) |
| Kompatibler Akku | Multi-Volt (BSL36A18 / BSL36B18) – nicht die Standardreihen BSL36xx/18xx |
| Akkukapazität | BSL36A18: 2,5 / 5,0 Ah; BSL36B18: 4,0 / 8,0 Ah (automatische Umschaltung) |
| Inklusive Ladegerät | Modell UC18YSL3 (Schiebeladegerät für Li-Ionen-Akkus) |
| Ladezeit (ungefähr bei 20 °C) | Etwa 20 min (BSL36A18) bis 38 min (BSL36B18) je nach Kapazität |
| Anwendungen | Verdichten von Beton beim Gießen von Fundamenten oder Betonfertigteilen |
| Betriebsmodus | Wählbar: Normal (12.000 min⁻¹) oder Leistung (15.200 min⁻¹) |
| Effektiver Verdichtungsbereich | Etwa 280 mm (10-facher Nadeldurchmesser) |
| Werkzeugschutz | Thermischer Schutz und Überlastschutz |
| Akkustandsanzeige | 4-stufige LED-Anzeige am Akku |
| USB-Anschluss (am Ladegerät) | Ja, zum Laden eines USB-Geräts (5 V, 2 A) |
| Betriebstemperatur | -5 °C bis 40 °C (Werkzeug und Akku) |
| Wartung und Reinigung | Gehäuse mit einem feuchten Tuch abwischen; keine Lösungsmittel verwenden; Kontakte reinigen |
| Ersatzteile und Reparatur | Wenden Sie sich an ein autorisiertes HiKOKI-Servicecenter; verwenden Sie Originalteile |
| Garantie | Entspricht den gesetzlichen/nationalen Bestimmungen; deckt normalen Verschleiß und unsachgemäße Verwendung nicht ab |
Häufig gestellte Fragen - UV3628DA HiKOKI
Benutzerfragen zu UV3628DA HiKOKI
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Brecher kostenlos im PDF-Format! Finden Sie Ihr Handbuch UV3628DA - HiKOKI und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. UV3628DA von der Marke HiKOKI.
BEDIENUNGSANLEITUNG UV3628DA HiKOKI
SICHERHEITSHINWEISE FÜR ELEKTROGERÄTE
⚠️ WARNING
Bitte beachten Sie sämtliche mit diesem Elektrogerät gelieferten Sicherheitshinweise, Anweisungen, Illustrationen und technischen Angaben.
Wenn die nachfolgenden Anweisungen nicht befolgt werden, kann es zu Stromschlag, Brand und/oder ernsthaften Verletzungen kommen.
Bitte bewahren Sie alle Warnhinweise und Anweisungen zum späteren Nachschlagen auf.
Der Begriff „Elektrowerkzeug“ bezieht sich in den Warnhinweisen auf Elektrowerkzeuge mit Netz- (schnurgebunden) oder Akkubetrieb (schnurlos).
1) Sicherheit im Arbeitsbereich
a) Sorgen Sie für einen sauberen und gut ausgeleuchteten Arbeitsbereich.
Zugestellte oder dunkle Bereiche ziehen Unfälle förmlich an.
b) Verwenden Sie Elektrowerkzeuge niemals an Orten, an denen Explosionsgefahr besteht, wie zum Beispiel in der Nähe von leicht entflammbaren Flüssigkeiten, Gasen oder Stäuben.
Bei der Arbeit mit Elektrowerkzeugen kann es zu Funkenbildung kommen, wodurch sich Stäube oder Dämpfe entzünden können.
c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen dafür, dass sich keine Zuschauer (insbesondere Kinder) in der Nähe befi nden.
Wenn Sie abgelenkt werden, können Sie die Kontrolle über das Werkzeug verlieren.
2) Elektrische Sicherheit
a) Elektrowerkzeuge müssen mit passender Stromversorgung betrieben werden. Nehmen Sie niemals irgendwelche Änderungen am Anschlussstecker vor. Verwenden Sie bei Elektrowerkzeugen mit Schutzkontakt (geerdet) niemals Adapterstecker.
Stecker im Originalzustand und passende Steckdosen reduzieren das Stromschlagrisiko.
b) Vermeiden Sie Körperkontakt mit geerdeten Gegenständen wie Rohrleitungen, Heizungen, Herden oder Kühlschränken.
Bei Körperkontakt mit geerdeten Gegenständen besteht ein erhöhtes Stromschlagrisiko.
c) Setzen Sie Elektrowerkzeuge niemals Regen oder sonstiger Feuchtigkeit aus.
Wenn Flüssigkeiten in ein Elektrowerkzeug eindringen, erhöht sich das Stromschlagrisiko.
d) Verwenden Sie das Anschlusskabel nicht missbräuchlich. Tragen Sie das Elektrowerkzeug niemals am Stromkabel, ziehen Sie es nicht damit heran und ziehen Sie den Stecker nicht am Anschlusskabel aus der Steckdose.
Halten Sie das Anschlusskabel von Hitzequellen, Öl, scharfen Kanten und beweglichen Teilen fern.
Beschädigte oder verdrehte Anschlusskabel erhöhen das Stromschlagrisiko.
e) Verwenden Sie, wenn Sie ein Elektrowerkzeug im Freien benutzen, ein für den Außeneinsatz geeignetes Verlängerungskabel.
Ein für den Außeneinsatz geeignetes Kabel vermindert das Stromschlagrisiko.
f) Falls sich der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeiden lässt, verwenden Sie eine Stromversorgung mit Fehlerstromschutzeinrichtung (Residual Current Device, RCD).
Durch den Einsatz einer Fehlerstromschutzeinrichtung wird das Risiko eines elektrischen Schlages reduziert.
3) Persönliche Sicherheit
a) Bleiben Sie wachsam, achten Sie auf das, was Sie tun, und setzen Sie Ihren Verstand ein, wenn Sie mit Elektrowerkzeugen arbeiten.
Benutzen Sie keine Elektrowerkzeuge, wenn Sie müde sind oder unter Einfl uss von Drogen, Alkohol oder Medikamenten stehen.
Bei der Arbeit mit Elektrowerkzeugen können bereits kurze Phasen der Unaufmerksamkeit zu schweren Verletzungen führen.
b) Benutzen Sie eine persönliche Schutzausrüstung. Tragen Sie immer einen Augenschutz.
Schutzausrüstung wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm und Gehörschutz senken bei angemessenem Einsatz das Verletzungsrisiko.
c) Vermeiden Sie unbeabsichtigtes Einschalten. Achten Sie darauf, dass sich der Schalter in der Aus- (Off-) Position befindet, ehe Sie das Gerät mit der Stromversorgung und/oder Batteriestromversorgung verbinden, es aufheben oder herumtragen.
Das Herumtragen von Elektrowerkzeugen mit dem Finger am Schalter oder das Herstellen der Stromversorgung bei betätigtem Schalter zieht Unfälle regelrecht an.
d) Entfernen Sie sämtliche Einstellwerkzeuge (Einstellschlüssel), ehe Sie das Elektrowerkzeug einschalten.
Ein an einem beweglichen Teil des Elektrowerkzeugs angebrachter Schlüssel kann zu Verletzungen führen.
e) Überstrecken Sie sich nicht. Achten Sie jederzeit darauf, sicher zu stehen und das Gleichgewicht zu bewahren.
Dadurch haben Sie das Elektrowerkzeug in unerwarteten Situationen besser im Griff.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine lose Kleidung oder Schmuck. Halten Sie Ihr Haar und Ihre Kleidung von beweglichen Teilen fern.
Lose Kleidung, Schmuck oder langes Haar kann von beweglichen Teilen erfasst werden.
g) Wenn Anschlüsse für Staubabsaug- und -sammelvorrichtungen vorhanden sind, sorgen Sie dafür, dass diese richtig angeschlossen und eingesetzt werden.
Durch Entfernen des Staubes können staubbezogene Gefahren vermindert werden.
h) Lassen Sie es nicht zu, dass die durch häufigen Gebrauch von Werkzeugen erworbene Vertrautheit Sie nachlässig macht und Sie die Sicherheitsrichtlinien für das Werkzeug ignorieren.
Eine unvorsichtige Handlung kann in Sekundenbruchteilen zu schweren Verletzungen führen.
4) Einsatz und Pfl ege von Elektrowerkzeugen
a) Überbeanspruchen Sie Elektrowerkzeuge nicht. Benutzen Sie das richtige Elektrowerkzeug für Ihren Einsatzzweck.
Das richtige Elektrowerkzeug erledigt seine Arbeit bei bestimmungsgemäßem Einsatz besser und sicherer.
b) Benutzen Sie das Elektrowerkzeug nicht, wenn es sich nicht am Schalter ein- und ausschalten lässt.
Jedes Elektrowerkzeug, das nicht mit dem Schalter betätigt werden kann, stellt eine Gefahr dar und muss repariert werden.
c) Ziehen Sie den Stecker der Stromversorgung ab und/oder entfernen Sie den Akkupack vom Elektrowerkzeug, falls abnehmbar, ehe Sie Einstellarbeiten vornehmen, Zubehörteile tauschen oder das Elektrowerkzeug verstauen.
Solche präventiven Sicherheitsmaßnahmen verhindern den unbeabsichtigten Anlauf des Elektrowerkzeugs und die damit verbundenen Gefahren.
d) Lagern Sie nicht benutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern, lassen Sie nicht zu, dass Personen das Elektrowerkzeug bedienen, die nicht mit dem Werkzeug selbst und/oder diesen Anweisungen vertraut sind.
Elektrowerkzeuge in ungeschulten Händen sind gefährlich.
e) Wartung von Elektrowerkzeugen und Zubehör. Prüfen Sie sie auf Fehlausrichtungen, Leichtgängigkeit beweglicher Teile, Beschädigungen von Teilen und auf alle anderen Umstände, die sich auf den Betrieb des Elektrowerkzeugs auswirken können. Lassen Sie das Elektrowerkzeug bei Beschädigungen reparieren, ehe Sie es benutzen.
Viele Unfälle mit Elektrowerkzeugen sind auf schlechte Wartung zurückzuführen.
f) Halten Sie Schneidwerkzeuge scharf und sauber.
Richtig gewartete Schneidwerkzeuge mit scharfen Schneiden bleiben weniger häufig g hängen und sind einfacher zu beherrschen.
g) Benutzen Sie Elektrowerkzeuge, Zubehör, Werkzeugspitzen und Ähnliches in Übereinstimmung mit diesen Anweisungen – beachten Sie dabei die jeweiligen Arbeitsbedingungen und die Art der auszuführenden Arbeiten.
Der Gebrauch des Elektrowerkzeugs für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Handgriffe und Greifflächen trocken, sauber und frei von Öl und Fett.
Rutschige Handgriffe und Greifflächen lassen keine sichere Handhabung und Kontrolle des Werkzeugs in unerwarteten Situationen zu.
5) Verwendung und Pfl ege der Batterie
a) Laden Sie das Gerät nur mit dem vom Hersteller empfohlenen Ladegerät auf.
Ein Ladegerät für einen speziellen Batterietyp kann bei Verwendung mit anderen Batterien zu Brandgefahr führen.
b) Verwenden Sie nur die für das Elektrowerkzeug speziell empfohlenen Akkus.
Eine Verwendung von anderen Batterien kann zu Verletzungen und Bränden führen.
c) Ist der Akku nicht in Gebrauch, achten Sie darauf, dass er nicht mit Metallgegenständen, beispielsweise Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen in Kontakt kommt, da diese Gegenstände einen Kurzschluss der Anschlüsse verursachen können.
Ein Kurzschluss der Batterieanschlüsse kann zu Verbrennungen oder Bränden führen.
d) Im Falle von missbräuchlichen Bedingungen kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie in diesem Fall jeglichen Kontakt. Sollten Sie dennoch mit der Batterieflüssigkeit in Berührung kommen, waschen Sie die betroff eine Stelle gründlich mit Wasser ab. Ist die Flüssigkeit ins Auge geraten, suchen Sie einen Arzt auf.
Ausgetretene Batterieflüssigkeiten können zu Reizungen oder Verbrennungen führen.
e) Verwenden Sie keinen Akku oder kein Werkzeug, der oder das beschädigt oder verändert ist.
Beschädigte oder veränderte Akkus können ein unvorhersehbares Verhalten aufweisen, das zu einem Feuer, einer Explosion oder Verletzung führen kann.
f) Setzen Sie den Akku oder das Werkzeug keinem Feuer oder keiner zu hohen Temperatur aus.
Die Einwirkung von Feuer oder einer Temperatur über 130°C kann zu einer Explosion führen.
g) Befolgen Sie alle Anweisungen zum Aufladen und laden Sie den Akku oder das Werkzeug nicht außerhalb des Temperarturbereichs auf, der in der Anleitung angegeben ist.
Wenn Sie den Akku falsch oder bei Temperaturen außerhalb des angegebenen Bereichs aufl aden, kann der Akku beschädigt werden und die Gefahr eines Brandes steigen.
6) Service
a) Lassen Sie Ihr Elektrowerkzeug durch qualifi zierte Fachkräfte und nur unter Einsatz der passenden Originalersatzteile warten.
Dies sorgt dafür, dass die Sicherheit des Elektrowerkzeugs nicht beeinträchtigt wird.
b) Warten Sie niemals beschädigte Akkus.
Die Wartung von Akkus ist stets vom Hersteller oder autorisierten Dienstleistern durchzuführen.
VORSICHT
Von Kindern und gebrechlichen Personen fernhalten. Werkzeuge sollten bei Nichtgebrauch außerhalb der Reichweite von Kindern und gebrechlichen Personen aufbewahrt werden.
ZUSÄTZLICHE SICHERHEIT- SHINWEISE
-
Vorbereitung und Überprüfung der Arbeitsumgebung. Stellen Sie sicher, dass der Arbeitsbereich alle in den Vorsichtsmaßnahmen aufgeführten Bedingungen erfüllt.
-
Lassen Sie keine Fremdkörper in das Anschlussloch des Akkus eindringen.
-
Zerlegen Sie niemals den Akku und das Ladegerät.
-
Schließen Sie niemals den Akku kurz. Ein Kurzschließen der Batterie verursacht hohe Stromstärken und Überhitzung. Das kann zu Verbrennungen und zu Schäden an der Batterie führen.
-
Werfen Sie den Akku nicht ins Feuer. Sie könnte dabei explodieren.
-
Bringen Sie den Akku zu dem Geschäft, wo Sie ihn gekauft haben, sobald die Lebensdauer des Akkus zur Neige geht. Die leere Batterie nicht wegwerfen.
Deutsch
-
Schieben Sie keine Gegenstände durch die Belüftungsschlitze des Ladegeräts. Wenn Metallobjekte oder entzündliche Gegenstände durch die Belüftungsschlitze des Ladegeräts eindringen, kann dies zu elektrischen Schlägen führen oder das Ladegerät beschädigen.
-
Bei kontinuierlicher Verwendung dieses Gerätes kann sich das Gerät überhitzen und des Motor und der Schalter können beschädigt werden. Deshalb sollten Sie dem Werkzeug eine Pause gönnen, wenn das Gehäuse heiß wird.
-
Nachsehen, ob die Batterie sicher und fest sitzt. Eine locker eingesetzte Batterie kann herausfallen und stellt somit eine Gefahr dar.
-
Berühren Sie niemals die beweglichen Teile. Halten Sie niemals Ihre Hände, Finger oder andere Körperteile in die Nähe der beweglichen Teile des Werkzeugs.
-
Bedienen Sie das Gerät niemals ohne alle Schutzvorrichtungen an der richtigen Stelle.
Bedienen Sie dieses Werkzeug niemals, ohne dass sich alle Schutzvorrichtungen bzw. Sicherheitsmerkmale an Ort und Stelle und in einem einwandfreien Betriebszustand befin den. Wenn eine Schutz- oder Sicherheitsvorrichtung für Wartungs- oder Service-Arbeiten entfernt werden muss, denken Sie daran, die Schutz- oder Sicherheitsvorrichtung wieder anzubringen, bevor Sie das Werkzeug wieder in Betrieb nehmen.
-
Lassen Sie das Werkzeug NIEMALS unbeaufsichtigt laufen. Schalten Sie die Stromzufuhr ab. Lassen Sie das Werkzeug nicht unbeaufsichtigt liegen, bevor es vollständig zum Stillstand gekommen ist.
-
Das Werkzeug ist mit einer Temperatur-Schutzschalung ausgestattet, um den Motor zu schützen. Kontinuierliche Arbeit kann zu einem Temperaturanstieg des Werkzeugs führen, was die Temperatur-Schutzschalung aktiviert und den Betrieb automatisch stoppt. Sollte dies der Fall sein, lassen Sie das Werkzeug abkühlen, bevor Sie es wieder benutzen.
-
Setzen Sie die Schalttafel nicht starken Erschütterungen aus oder beschädigen sie. Dies kann zu einer Fehlfunktion führen.
-
Verwenden Sie das Produkt nicht, wenn das Werkzeug oder die Akkuanschlüsse (Akkuhalterung) verformt sind. Wenn der Akku eingesetzt wird, kann es zu einem Kurzschluss kommen, der zu Rauchentwicklung oder Entzündung führen kann.
-
Halten Sie die Anschlüsse am Werkzeug (Akkuhalterung) frei von Spänen und Staub.
○ Stellen Sie vor der Verwendung sicher, dass sich keine Späne und kein Staub im Bereich der Anschlüsse angesammelt haben.
○ Versuchen Sie während des Einsatzes zu vermeiden, dass Späne oder Staub vom Werkzeug auf den Akku fallen.
○ Lassen Sie das Werkzeug in einer Arbeitspause oder nach dem Einsatz nicht in einem Bereich liegen, in dem es herabfallenden Spänen oder Staub ausgesetzt sein kann. Das könnte einen Kurzschluss verursachen, der zu Rauchentwicklung oder Entzündung führen kann.
-
Verwenden Sie das Werkzeug und den Akku immer bei Temperaturen zwischen -5^ C und 40^ C.
-
Berühren Sie nicht die Rüttelflasche, da diese mit dem Gebrauch des Elektrowerkzeugs heiß wird.
-
Legen Sie das vibrierende Elektrowerkzeug nicht auf einem Tisch oder Boden ab.
-
Achten Sie beim Gießen von Beton in Fußnähe oder in einem fl achen Bereich darauf, dass Sie einen geeigneten Gesichtsschutz (Schutzbrille und Maske) tragen, da es zu Spritzern kommen kann.
-
Reinigen Sie das Gehäuse des Elektrowerkzeugs nicht mit Wasser.
-
Achten Sie darauf, dass während des Betriebs kein Wasser oder Beton in das Gehäuse des Elektrowerkzeugs gelangt.
Achten Sie außerdem darauf, dass das Elektrowerkzeug nicht in den Beton fällt. Sollte Wasser oder Beton in das Gehäuse des Elektrowerkzeugs eindringen, stellen Sie die Verwendung des Werkzeugs ein und wenden Sie sich an ein von HiKOKI autorisiertes Servicecenter, um eine Inspektion und/oder Reparatur anzufordern.
WARNUNG ZUM LITHIUM-IONEN-AKKU
Um die Lebensdauer des Lithium-Ionen-Akkus zu verlängern, ist dieser mit einer Schutzfunktion zum Stoppen der Leistungsabgabe ausgestattet.
In den unten beschriebenen Fällen 1 bis 3 kann bei der Benutzung dieses Produkts der Motor abschalten, selbst wenn Sie den Schalter drücken. Dies ist kein Defekt sondern das Resultat der Schutzfunktion.
-
Wenn die verbleibende Akkuleistung nicht mehr ausreicht, schaltet der Motor ab. Laden Sie in einem solchen Fall den Akku umgehend auf.
-
Wenn das Werkzeug überlastet ist, kann es zum Abschalten des Motors kommen. Lassen Sie in diesem Fall den Schalter des Werkzeugs los und beseitigen Sie die Ursache der Überlastung. Danach können Sie das Werkzeug wieder verwenden.
-
Kommt es durch Arbeitsüberlastung zu einer Überhitzung des Akkus, wird die Stromzufuhr vom Akku unter Umständen unterbrochen.
Unterbrechen Sie in diesem Fall Ihre Arbeit und lassen Sie die Batterie abkühlen. Danach können Sie das Werkzeug wieder verwenden.
Bitte beachten Sie die folgenden Warnhinweise.
WARNUNG
Um im Voraus das Auslaufen des Akkus, Erwärmung, Rauchentwicklung, Explosion und Entzündung zu vermeiden, beachten Sie bitte stets die folgenden Vorsichtsmaßnahmen.
- Stellen Sie sicher, dass sich keine Späne und Staub auf dem Akku ansammeln.
○ Stellen Sie während der Arbeit sicher, dass keine Späne und Staub auf die Batterie fallen.
○ Stellen Sie sicher, dass sich Staub und Späne, die während der Bearbeitung auf das Elektrowerkzeug fallen, nicht auf der Batterie ansammeln.
○ Lagern Sie ungebrauchte Batterien nicht an Plätzen, an denen Staub oder Späne anfallen.
○ Vor dem Einlagern einer Batterie sind sämtlicher Staub und Späne zu entfernen. Weiterhin ist zu berücksichtigen, dass die Batterie nicht zusammen mit Metallteilen (Schrauben, Nägel, usw.) gelagert werden darf.
-
Achten Sie darauf, dass der Akku nicht durch einen spitzen Gegenstand, beispielsweise einen Nagel, beschädigt wird. Vermeiden Sie Schläge mit dem Hammer. Treten Sie nicht gegen den Akku, werfen Sie diesen nicht und vermeiden Sie schwere Stöße.
-
Beschädigte oder verformte Akkus dürfen nicht weiterverwendet werden.
-
Achten Sie auf den richtigen Anschluss der Pole.
-
Schließen Sie den Akku nicht direkt an Stromsteckdosen oder Zigarettenanzündern im Auto an.
-
Verwenden Sie den Akku nur für den angegebenen Zweck.
-
Falls der Akku nach dem Ablauf der angegebenen Ladezeit nicht vollständig aufgeladen ist, brechen Sie den weiteren Ladevorgang unverzüglich ab.
-
Vermeiden Sie hohe Temperaturen und hohen Druck, wie er beispielsweise in der Mikrowelle, einem Trockner, oder einem Hochdruckbehälter auftritt.
- Halten Sie den Akku sofort von offenen Flammen fern, wenn Sie ein Leck oder üblen Geruch feststellen.
- Vermeiden Sie eine Verwendung an Orten, an denen starke statische Elektrizität erzeugt wird.
- Werden ein Leck, übler Geruch, Erwärmung, Verfärbungen, Verformungen oder sonstige ungewöhnliche Eigenschaften während der Verwendung, des Aufl adens oder der Lagerung festgestellt, entfernen Sie den Akku unverzüglich vom Werkzeug oder vom Ladegerät und beenden Sie die Verwendung.
- Tauchen Sie den Akku nicht ins Wasser und lassen Sie keine Flüssigkeiten ins Innere gelangen. Leitfähige Flüssigkeiten, wie z. B. Wasser, können Schäden verursachen, die zu einem Brand oder einer Explosion führen. Lagern Sie Ihren Akku an einem kühlen, trockenen Ort, fern von brennbaren und entzündlichen Gegenständen. Korrosive Gase in der Atmosphäre müssen gemieden werden.
VORSICHT
- Tritt die auslaufende Flüssigkeit in Kontakt mit Ihren Augen, reiben Sie diese nicht, sondern waschen Sie sie mit sauberem Leitungswasser gut aus und suchen Sie unverzüglich einen Arzt auf.
Ohne sachgemäße Behandlung kann die Flüssigkeit Augenverletzungen verursachen. - Wenn die ausgelaufene Flüssigkeit auf Haut oder Kleidung triff t, waschen Sie diese unverzüglich mit sauberem Wasser ab.
Es besteht die Gefahr von Hautreizungen. - Beim Auftreten von Rost, üblem Geruch, Überhitzung, Verfärbungen, Verformungen und/oder sonstigen Abweichungen während der ersten Verwendung des Akkus ist dieser nicht weiterzuverwenden. Bringen Sie den Akku zum Händler oder Verkäufer zurück.
WARNUNG
Wenn ein leitfähiger Fremdkörper in das Gehäuse eines Lithium-Ionen-Akkus eindringt, kann er kurzgeschlossen und ein Brand verursacht werden. Befolgen Sie beim Lagern einer Lithiumionenbatterie unbedingt folgende Regeln:
○ Legen Sie in das Aufbewahrungsetui keine leitfähigen Trümmer, Nägel und Drähte wie etwa Eisen- und Kupferdrähte.
○ Laden Sie, damit kein Kurzschluss auftreten kann, die Batterie in das Werkzeug oder schieben Sie sie sicher in die Batteriehülle zum Lagern so weit ein, dass der Ventilator nicht sichtbar ist.

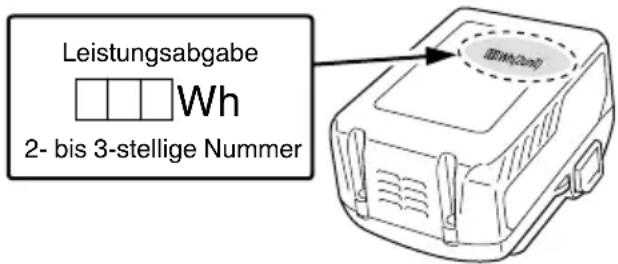

BEZÜGLICH DES TRANSPORTS VON LITHIUM-IONEN-BATTERIEN
Beim Transport von Lithium-Ionen-Batterien beachten Sie bitte die folgenden Vorsichtsmaßnahmen.
WARNUNG
Weisen Sie die Transportfi rma darauf hin, dass ein Paket eine Lithium-Ionen-Batterie enthält, informieren Sie das Unternehmen über ihre Leistungsabgabe und befolgen Sie die Anweisungen der Transportfi rma, wenn Sie den Transport in die Wege leiten.
○ Lithium-Ionen-Batterien, die eine Leistungsabgabe von 100 Wh überschreiten, werden in der Einstufung des Frachtguts als Gefahrgüter angesehen und erfordern spezielle Anwendungsverfahren.
○ Für den Transport über Straßen müssen die internationalen Gesetze und die Regeln und Vorschriften des Bestimmungslands eingehalten werden.
○ Wenn der BSL36B18 im Werkzeug installiert wird, überschreitet die Leistung 100 Wh und das Gerät wird als Fracht als Gefahrgut eingestuft.
Wenn ein unvorhergesehenes Problem auftritt, kann es passieren, dass die Daten auf dem USB Gerät unlesbar oder zerstört werden. Stellen Sie immer sicher, dass Sie ein Backup aller Daten auf dem USB Gerät erstellt haben, bevor Sie es benutzen.
Bitte beachten Sie, dass unsere Firma keinerlei Haftung übernimmt, wenn gespeicherte Daten auf einem USB Gerät zerstört werden oder verloren gehen, ebenso wenig wie für Schäden, die an einem verbundenen Gerät entstehen.
WARNUNG
- Überprüfen Sie vor Gebrauch das angeschlossene USB-Kabel auf Fehler oder Beschädigungen.
Die Verwendung eines defekten oder beschädigten USB-Kabels kann eine Rauchentwicklung oder Entzündung verursachen.
○ Wenn das Produkt nicht verwendet wird, decken Sie den USB-Anschluss mit der Gummiabdeckung ab.
Staubansammlung usw. im USB-Anschluss kann eine Rauchentwicklung oder Entzündung verursachen.
HINWEIS
○ Der USB-Ladevorgang kann möglicherweise gelegentlich angehalten werden.
- Wenn Sie kein USB-Gerät aufladen, trennen Sie das USB-Gerät vom Ladegerät.
Andernfalls wird die Akkülebensdauer des USB-Gerätes nicht nur möglicherweise verkürzt, das kann aber auch zu unerwarteten Störungen führen.
○ In Abhängigkeit vom Gerätetyp können einige USB-Geräte möglicherweise nicht geladen werden.
BEZEICHNUNG DER TEILE (Abb. 1 – Abb. 14)
| 1 | Frontabdeckung |
| 2 | Typenschild |
| 3 | Motor |
| 4 | Schalterverriegelung |
| 5 | Schaltauslöser |
| 6 | Rüttelfl asche |
| 7 | Flex-Baugruppe |
| 8 | Flexschlauch (Biegewelle) |
| 9 | Akkufachabdeckung |
| 10 | Akku |
Deutsch
| 11 | Schaltfeld |
| 12 | Betriebswahlschalter |
| 13 | Anzeigelampe |
| 14 | Riegel |
| 15 | Ladeanzeigelampe |
| 16 | Schalter der Akkustand-Kontrollanzeige |
| 17 | Akkustand-Kontrollleuchte |
| 18 | Gummiabdeckung |
| 19 | USB-Anschluss |
| 20 | USB-Kabel |
SYMBOLE
WARNUNG
Die folgenden Symbole werden für diese Maschine verwendet. Achten Sie darauf, diese vor der Verwendung zu verstehen.
| UV3628DA:Akku Betonverdichter | |
 | Der Anwender muss die Bedienungsanleitung lesen, um das Risiko einer Verletzung zu verringern. |
 | Nur für EU-LänderWerfen Sie Elektrowerkzeuge nicht in den Hausmüll!Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte und deren Umsetzung in nationales Recht müssen die verbrauchten Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. |
 | Gleichstrom |
| V | Nennspannung |
| n_0 | Leerlaufdrehzahl |
 | Gewicht(Gemäß EPTA-Verfahren 01/2014) |
| Einschalten ON | |
 | Ausschalten OFF |
| LockI | Verriegelungen auf „EIN“-Position schalten. |
 | Betriebswahlschalter |
| Normal | |
 | Leistung |
 | Leuchten blinken: Warnsignale |
 | Warnung |
 | Unzulässige Handlung |
Akku
 | Schalter der Ladestandskontrollleuchte |
 | Leuchtet;Es verbleiben noch mehr als 75% der Akkuladung. |
 | Leuchtet;Es verbleiben noch 50% – 75% der Akkuladung. |
 | Leuchtet;Es verbleiben noch 25% – 50% der Akkuladung. |
 | Leuchtet;Es verbleiben noch weniger als 25% der Akkuladung. |
 | Blinkt;Der Akku ist fast leer. Laden Sie den Akku so schnell wie möglich wieder auf. |
 | Blinkt;Die Ausgabe wurde wegen hoher Temperatur unterbrochen. Entfernen Sie den Akku aus dem Werkzeug und lassen Sie ihn vollständig abkühlen. |
 | Blinkt;Die Ausgabe wurde wegen einer Störung oder Fehlfunktion unterbrochen. Das Problem kann durch den Akku verursacht worden sein, bitte wenden Sie sich an Ihren Händler. |
STANDARDZUBEHÖR
Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung die auf der Seite 239 aufgelisteten Zubehörteile.
Das Standardzubehör kann ohne vorherige Bekanntmachung jederzeit geändert werden.
Die Zubehöre dieser Maschine sind auf Seite 240 aufgelistet.
ANWENDUNGSGEBIETE
○ Verdichtung beim Betonieren von Fundamenten oder Betonerzeugnissen
TECHNISCHE DATEN
- Elektrowerkzeug
| Modell UV3628DA | |
| Spannung 36 V | |
| Vibrationsfrequenzen | 12000 min-1 {U/min} (im Standard-Modus)15200 min-1 {U/min} (im Power-Modus) |
| Rüttelflasche | Durchmesser: 28 mm, Länge: 187 mm, Baugruppe: 825 mm |
| (Gehäuse) AbmessungenLänge x Höhe x Breite | 1045 x 224 x 109 mm |
| Für dieses Werkzeug verfügbarer Akku* | Mehrspannungs-Akku |
| Gewicht** 4,2 kg (BSL36B18) |
* Vorhandene Akkus (BSL3660/3620/3626, BSL18xx-Serie o. Ä.) können nicht mit diesem Werkzeug verwendet werden.
** Gemäß EPTA-Verfahren 01/2014
HINWEIS
Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
- Akku
| Modell BSL36A18 | BSL36B18 | |
| Spannung | 36 V / 18 V(Automatische Umschaltung*) | |
| Akkuladestand | 2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah | |
| (Automatische Umschaltung*) | ||
| Verfügbare schnurlose Geräte** | Multi Volt-Serie, 18-V-Gerät | |
| Verfügbare Ladegeräte | Schiebe-Ladegerät für Lithium-Ionen-Akkus | |
* Das Werkzeug selbst schaltet automatisch um.
** Einzelheiten finden Sie in unserem allgemeinen Katalog.
- Ladegerät
| Modell UC18YSL3 | |
| Ladespannung 14,4 V – | 18 V |
| Gewicht | 0,6 kg |
LADEN
Vor Gebrauch des Elektrowerkzeugs den Akku wie folgt laden.
- Den Netzstecker des Ladegeräts in eine Steckdose einstecken.
Wenn der Stecker des Ladegeräts in eine Steckdose eingesteckt ist, blinkt die Ladeanzeigelampe rot (in 1-Sekunden-Intervallen).
- Den Akku in das Ladegerät einlegen.
Schieben Sie den Akku wie in der Abb. 3 (auf Seite 2) gezeigt fest in das Ladegerät ein.
- Laden
Beim Einlegen eines Akkus in das Ladegerät beginnt die Ladeanzeigelampe blau zu blinken.
Wenn der Akku voll aufgeladen ist, leuchtet die Ladeanzeigelampe grün. (Siehe Tabelle 1)
(1) Anzeige der Ladeanzeigelampe
Die Anzeigen der Ladeanzeigelampe entsprechend dem Zustand des Ladegerätes oder Akkus sind in der Tabelle 1 angegeben.
Tabelle 1
| Anzeigen der Ladeanzeigelampe | ||||
| Ladeanzeigelampe (ROT/BLAU/GRÜN/LILA) | Vor dem Laden | Blinkt (ROT) | Leuchtet 0,5 Sekunden lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) | An die Stromquelle angeschlossen |
| Während des Ladens | Blinkt (BLAU) | Leuchtet 0,5 Sekunden lang. Leuchtet Leuchtet 1 Sekunde lang nicht. (Aus für 1 Sekunde) | Batteriekapazität bei weniger als 50% | |
| Blinkt (BLAU) | Leuchtet 1 Sekunde lang. Leuchtet 0,5 Sekunden lang nicht. (Aus für 0,5 Sekunden) | Batteriekapazität bei weniger als 80% | ||
| Leuchtet (BLAU) | Leuchtet beständig | Batteriekapazität bei mehr als 80% | ||
| Laden abgeschlossen | Leuchtet (GRÜN) | Leuchtet beständig(Kontinuierlicher Summerton: ca. 6 Sekunden) | ||
| Wegen Überhitzung angehalten | Blinkt (ROT) | Leuchtet 0,3 Sekunden lang. Leuchtet 0,3 Sekunden lang nicht. (Aus für 0,3 Sekunden) | Akku überhitzt. Laden nicht möglich (Ladevorgang wird nach dem Abkühlen des Akkus gestartet). | |
| Laden nicht möglich | Flackert (LILA) | Leuchtet 0,1 Sekunden lang. Erlischt 0,1 Sekunden lang. (Aus für 0,1 Sekunden)■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■□■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■-■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■■ | Betriebsstörung im Akku oder im Ladegerät | |
(2) Bezüglich der Temperaturen und der Ladezeit der wiederaufladbaren Batterie
Die Temperaturen und die Ladezeit sind in Tabelle 2 angegeben.
Tabelle 2
| Ladegerät | UC18YSL3 | ||||||
| Akku | Akkutyp Li-ion | ||||||
| Temperaturen, bei denen der Akku geladen werden kann | 0°C - 50°C | ||||||
| Ladespannung V 14,4 18 | |||||||
| Ladezeit, ungefähr (bei 20°C) | BSL14xx-Serie BSL18xx-Serie | Mehrspannungs-Serie | |||||
| (4 Zellen) (8 Zellen) (5 Zellen) | (10 Zellen) (10 Zellen) | ||||||
| min. | BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30 | BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38 | BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30 | BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38 | |||
| USB | Ladespannung V 5 | ||||||
| Ladestrom A 2 | |||||||
HINWEIS
Die Aufladezeit kann je nach Umgebungstemperatur und Spannung der Stromquelle unterschiedlich sein.
- Den Netzstecker des Ladegeräts aus der Steckdose ziehen.
- Das Ladegerät festhalten und den Akku herausziehen.
HINWEIS
Den Akku nach Benutzung des Ladegeräts unbedingt aus diesem entfernen und aufbewahren.
Zum elektrischen Entladen im Falle von neuen Akkus, usw.
Da die internen chemischen Substanzen von neuen und länger nicht verwendeten Akkus nicht aktiviert sind, ist die elektrische Entladezeit möglicherweise bei der ersten und zweiten Verwendung kurz. Dies ist eine vorübergehende Erscheinung und die normale Entladezeit wird wiederhergestellt, wenn der Akku 2 - 3 Mal aufgeladen wurde.
Verlängerung der Lebensdauer der Akkus.
(1) Laden Sie die Akkus auf, bevor sie komplett entladen sind.
Wenn Sie merken, dass die Leistung des Werkzeugs schwächer wird, stoppen Sie die Verwendung des Werkzeugs und laden Sie den Akku auf. Wenn Sie das Werkzeug weiter verwenden und die elektrische Spannung erschöpfen, kann der Akku beschädigt werden und seine Lebensspanne wird kürzer.
(2) Vermeiden Sie das Aufladen bei hohen Temperaturen. Ein wiederaufladbarer Akku ist unmittelbar nach Gebrauch heiß. Wird eine solcher Akku unmittelbar nach dem Gebrauch aufgeladen, zersetzen sich die internen chemischen Substanzen und die Lebensspanne des Akkus verkürzt sich. Lassen Sie den Akku liegen und laden Sie ihn erst auf, nachdem er eine Weile abgekühlt ist.
VORSICHT
☐ Wenn der Akku geladen wird, während er heiß ist, weil er längere Zeit direkter Sonneneinstrahlung ausgesetzt gewesen ist, oder der Akku eben erst in Gebrauch gewesen ist, leuchtet die Ladeanzeigelampe des Ladegeräts 0,3 Sekunden lang auf, erlischt für 0,3 Sekunden (aus für 0,3 Sekunden). In einem solchen Fall den Akku zuerst abkühlen lassen und erst dann mit dem Ladevorgang beginnen.
○ Wenn die Ladeanzeigelampe rot flackert (in 0,2-Sekunden-Intervallen), kontrollieren Sie den Akkuanschluss des Ladegerätes auf Fremdkörper und entfernen Sie diese gegebenenfalls. Wenn keine Fremdkörper vorhanden sind, liegt wahrscheinlich eine Fehlfunktion des Akkus oder des Ladegeräts vor. Die Teile von einem autorisierten Kundendienst prüfen lassen.
Da der eingebaute Mikrocomputer etwa 3 Sekunden benötigt, um zu bestätigen, dass der Akku, der mit dem UC18YSL3 geladen wurde, herausgenommen wurde, mindestens 3 Sekunden warten, bevor Sie ihn wieder einlegen, um den Ladevorgang fortzusetzen. Wird der Akku innerhalb von 3 Sekunden wieder eingelegt, kann es sein, dass er nicht ordnungsgemäß aufgeladen wird.
MONTAGE UND BETRIEB
| Aktion Abbildung Seite | ||
| Herausnehmen und Einlegen des Akkus (*1) | 2 | 2 |
| Laden 3 2 | ||
| Betätigen des Schalters 4 3 | ||
| Über die Moduswahlfunktion (*2) | 5 | 3 |
| Ladestandskontrollleuchte 6 3 | ||
| Aufl aden eines USB-Geräts an einer Steckdose | 12-a 5 | |
| Aufl aden eines USB-Geräts und Akkus an einer Steckdose | 12-b 5 | |
| Aufl aden eines USB-Geräts 13 5 | ||
| Wenn das Laden des USB-Geräts abgeschlossen ist | 14 | 5 |
| Auswahl des Zubehörs — 240 |
(*1) Herausnehmen und Einlegen des Akkus
HINWEIS
Stellen Sie sicher, dass die Akkuabdeckung stets fest verschlossen ist, es sei denn, Sie entfernen oder installieren gerade den Akku.
Wenn Wasser, Beton oder Staub in das Gehäuse des Elektrowerkzeugs oder in die Akkuklemmen eindringt, kann es zu einem Fehler kommen.
(*2) Über die Moduswahlfunktion
HINWEIS
Die Betriebswahl kann erst dann erfolgen, wenn der Akku am Gehäuse des Elektrowerkzeugs angebracht und der entsprechende Zugschalter betätigt wird. (Bitte beachten Sie, dass dadurch die Rüttelflasche zu vibrieren beginnt!)
| Modus | Normal | Leistung |
| Anzeige der Schalttafel | Abb. 5-a | Abb. 5-b |
| Vibrationsfrequenzen | 12000 min-1 {U/min} | 15200 min-1 {U/min} |
| Anwendungen | - Verdichten- Stellen, an denen die Schalung anfällig für Verformungen ist | - Gießen von hochviskosem Beton |
BETRIEB
ACHTUNG
○ Setzen Sie die Rüttelflasche vorsichtig in den Beton ein, ohne dabei die Stahlstangen oder die Schalung zu berühren.
○ Stellen Sie keine schweren Gegenstände auf den Flexschlauch und treten Sie nicht darauf herum.
○ Biegen Sie bei der Verwendung des Elektrowerkzeugs den Flexschlauch nicht übermäßig.
○ Wenn Sie das Elektrowerkzeug nicht mehr benutzen, schalten Sie es aus und warten Sie, bis die Vibration aufgehört hat, bevor Sie das Werkzeug ablegen.
Wenn das Elektrowerkzeug an einen staubigen Ort gebracht wird, bevor es aufhört zu vibrieren, kann es Staub in sich aufsaugen, was wiederum zu einem Betriebsausfall führen kann.
1. Beton verdichten
Betätigen Sie den Zugschalter, um die Rüttelfl asche vibrieren zu lassen. Führen Sie die Rüttelfl asche senkrecht in den Beton ein. (Siehe „2. Arbeitstipps“)
Wenn der gegossene Beton nicht mehr an Volumen verliert und hell aussieht (was darauf hinweist, dass sich die einzelnen Zutaten homogen miteinander vermischt haben), gilt der Verdichtungsprozess als abgeschlossen.
Ziehen Sie die Rüttelfl asche langsam heraus, ohne dabei ein Loch entstehen zu lassen. (Abb. 7)
Der Durchmesser des Bereichs, der mit dem Elektrowerkzeug (Abb. 8-©) effektiv verdichtet werden kann, beträgt 280 mm, was ungefähr dem 10-fachen des Durchmessers der Rüttelfl asche entspricht. Verdichten Sie den gesamten Beton, indem Sie die Rüttelfl asche in Bereichen bewegen, die kleiner sind als der oben genannte. (Abb. 8)
HINWEIS
Übermäßige Vibrationen können dazu führen, dass sich die Betonbestandteile voneinander trennen.
Achten Sie stets darauf, dass die Rüttelfl asche weder Stahlstangen noch Schalungen berührt.
2. Arbeitstipps
- Wenn sich der Mörtel gelöst hat
Wenn Sie Stellen fi nden, an denen sich Grobschlag* und Mörtel* voneinander getrennt haben (Abb. 9-®), schöpfen Sie den abgetrennten Grobschlag auf und vergraben Sie ihn in einem Bereich von Beton mit viel Mörtel (Abb. 9-®), bevor Sie den Bereich dann entsprechend verdichten. (Abb. 9-a)
Bewegen Sie während dieser Vorgänge den Beton im Inneren der Schalung nicht mit dem Innenrüttler. Andernfalls gerät nur der Mörtel – der eine gute Fließfähigkeit aufweist – in Bewegung, was die Trennung des Betons weiter erschweren kann. (Abb. 9-b)
* Als Grobschlag wird Sand und Schotter bezeichnet, die nicht durch ein 5-mm-Sieb passieren.
* Als Mörtel werden sämtliche Betonbestandteile bezeichnet, mit Ausnahme von groben Zuschlagstoff en.
- Beim Betonieren von Abhängen/geneigten Flächen Beginnen Sie beim Betonieren von Abhängen/geneigten Flächen mit der Arbeit am unteren Ende des Abhangs/der Neigung. Auf diese Weise wird der Beton dank des Gewichts des später gegossenen Betons und der ausgeübten Vibrationen gut verdichtet. (Abb. 10)
WARNSIGNALE
Dieses Produkt verfügt über Funktionen, die das Werkzeug selbst als auch den Akku schützen sollen. Während der Arbeit können ab dem Zeitpunkt, an dem der Schalter gezogen wird, bis zehn Sekunden nach dem Loslassen folgende Schutzfunktionen aktiviert werden, was dazu führt, dass die Anzeigeleuchte auf der Schalttafel wie in Tabelle 3 gezeigt blinkt, um den Nutzer zu benachrichtigen. Wenn irgendeine der Sicherungsfunktionen ausgelöst wird, lassen Sie sofort den Zugschalter los und befolgen Sie die Anweisungen, die unter Korrekturmaßnahme beschrieben sind. (Abb. 11)
Tabelle 3
| Sicherungsfunktion | Anzeige des LED-Lichts | Korrekturmaßnahme |
| Überlastschutz | Ein für 0,1 Sekunden /Aus für 0,1 Sekunden | Beseitigen Sie den Grund für die Überlastung. |
| Temperaturschutz | Ein für 0,5 Sekunden /Aus für 0,5 Sekunden | Lassen Sie das Werkzeug und den Akku gründlich abkühlen. |
WARTUNG UND INSPEKTION
VORSICHT
Stellen Sie sicher, dass vor Wartung und Prüfung der Schalter ausgeschaltet und die Batterie entfernt ist.
1. Inspektion der Befestigungsschrauben
Untersuchen Sie regelmäßig alle Befestigungsschrauben und stellen Sie sicher, dass sie richtig festgezogen sind. Sollte sich eine der Schrauben lockern, ziehen Sie sie sofort wieder fest an. Falls dies nicht getan wird, könnte das zu ernsthaften Gefahren führen.
2. Wartung des Motors
Die Wicklung des Motors ist das „Herzstück“ des Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt auf, um sicherzustellen, dass die Wicklung nicht beschädigt und/oder mit Öl oder Wasser benetzt wird.
3. Prüfen der Anschlüsse (Werkzeug und Akku)
Überprüfen Sie die Anschlüsse, um sicherzustellen, dass sich keine Späne und kein Staub angesammelt haben.
Prüfen Sie das bei Gelegenheit vor, während und nach dem Betrieb.
VORSICHT
Entfernen Sie die Späne und den Staub, die sich an den Anschlüssen angesammelt haben.
Andernfalls können Funktionsstörungen auftreten.
4. Außenreinigung
Wischen Sie nach dem Gebrauch des Elektrowerkzeugs sein Motorgehäuse gründlich ab (insbesondere die Belüftungsöff nungen, Bereiche um den Zugschalter und in der Nähe der Kanten der Abdeckungen müssen vorsichtig abgewischt werden), indem Sie, zur Entfernung etwaiger Betonrückstände, mithilfe eines in Seifenlösung getränkten Tuchs, das gut ausgewrungen wurde, vorgehen.
Verwenden Sie kein Benzin, Verdünnungsmittel oder Kerosin, da diese Kunststoff e anlösen können.
Entfernen Sie sofort jeglichen Beton, der an der Flex-Baugruppe anhaftet.
5. Lagerung
Das Werkzeug bei einer Temperatur von unter 40°C und außerhalb der Reichweite von Kindern lagern.
HINWEIS
Aufbewahren von Lithiumionenbatterien
Vergewissern Sie sich, dass die Lithiumionenbatterien voll aufgeladen sind, bevor Sie sie lagern.
Das Lagern der Akkus über längere Zeit (3 Monate oder mehr) mit einem niedrigen Ladestand kann zu einer Leistungsminderung führen, welche die Nutzungszeit der Akkus deutlich verkürzt oder mit sich bringt, dass die Akkus keine Ladung mehr halten können.
Eine deutliche Verkürzung der Nutzungszeit kann jedoch durch wiederholtes Aufl aden und zwei- bis fünfmaliges Benutzen der Akkus wieder behoben werden. Sollte die Nutzungszeit trotz wiederholtem Aufladen und Benutzung extrem kurz sein, betrachten Sie die Akkus als tot und kaufen Sie neue Akkus.
VORSICHT
Bei Betrieb und Wartung von Elektrowerkzeugen müssen die Sicherheitsvorschriften und Normen beachtet werden.
Wichtiger Hinweis zu den Akkus für Akku-Geräte von HiKOKI
Verwenden Sie immer unsere angegebenen Originalakkus. Wir können die Sicherheit und die Leistung unseres Akku-Gerätes nicht gewährleisten, wenn andere als die von uns angegebenen Akkus verwendet werden, oder wenn der Akku zerlegt und verändert wird (etwa durch Zerlegen und Ersetzen von Zellen oder anderen innen gelegenen Teilen).
GARANTIE
Auf HiKOKI-Elektrowerkzeuge gewähren wir eine Garantie unter Zugrundelegung der jeweils geltenden gesetzlichen und landesspezifischen Bedingungen. Dieses Garantie erstreckt sich nicht auf Schäden, die auf Missbrauch, bestimmungswidrigen Einsatz oder normalen Verschleiß zurückzuführen sind. Im Schadensfall senden Sie das nicht zerlegte Elektrowerkzeug zusammen mit dem GARANTIESCHEIN, den Sie am Ende dieser Bedienungsanleitung finden, an ein von HiKOKI autorisiertes Servicezentrum.
Information über Betriebslärm und Vibration
Die gemessenen Werte wurden entsprechend EN60745 bestimmt und in Übereinstimmung mit ISO 4871 ausgewiesen.
Gemessener A-gewichteter Schallpegel: 96 dB (A) Gemessener A-gewichteter Schalldruck: 85 dB (A) Messunsicherheit K: 3 dB (A).
Gehörschutz tragen.
Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt gemäß EN60745.
Vibrationsemissionswert a_h . B = 6,0 m/s ^2
Messunsicherheit K = 1,5 m/s2
Der angegebene Vibrationsgesamtwert wurde nach einer Standardtestmethode gemessen und kann zum Vergleich zwischen verschiedenen Werkzeugen dienen. Er kann auch für eine Vorbeurteilung der Aussetzung verwendet werden.
WARNUNG
☐ Der Vibrationsemissionswert während der tatsächlichen Benutzung des Elektrowerkzeugs kann von dem deklarierten Gesamtwert abweichen, abhängig davon, wie das Werkzeug verwendet wird.
○ Legen Sie Sicherheitsmaßnahmen zum Schutz des Bedieners fest, die auf einer Expositionseinschätzung unter den tatsächlichen Benutzungsbedingungen beruhen (unter Berücksichtigung aller Bereiche des Betriebszyklus, darunter neben der Triggerzeit auch die Zeiten, in denen das Werkzeug ausgeschaltet ist oder im Leerlaufbetrieb läuft).
HINWEIS
Aufgrund des ständigen Forschungs- und Entwicklungsprogramms von HiKOKI sind Änderungen der hier gemachten technischen Angaben vorbehalten.
FEHLERSUCHE UND -BESEITIGUNG
Führen Sie die in der folgenden Tabelle aufgeführten Inspektionen durch, wenn das Gerät nicht ordnungsgemäß funktioniert. Kann das Problem dadurch nicht behoben werden, wenden Sie sich an Ihren Händler oder ein autorisiertes HiKOKI-Kundendienstzentrum.
- Elektrowerkzeug
| Symptom Mögliche | Ursache Abhilfe | |
| Bewegt sich nicht Der Akku ist | Ier. Laden Sie den Akku auf. | |
| Der Akku ist nicht richtig eingesetzt. Schieben | Sie den Akku ein, bis Sie ein Klickgeräusch hören. | |
| Akku wurde installiert während der Schalter betätigt wurde. | Durch Aktivierung der Sicherheitsfunktion. Lassen Sie den Schalter los und betätigen Sie ihn erneut, um das Werkzeug in Bewegung zu bringen. | |
| Plötzlich zum Stillstand gekommen | Die Überlastschutzschaltung hat angesprochen. | Beseitigen Sie die Ursache der Überlastung. |
| Die Hitzeschutzschaltung wurde wegen Überhitzung des Akkus oder des Werkzeugs aktiviert. | Lassen Sie Akku und Werkzeug vollständig abkühlen. | |
| Der Akku lässt sich nicht einsetzen | Es wurde versucht, einen anderen Akku als den vorgesehenen einzusetzen. | Verwenden Sie einen Mehrspannungsakku. |
- Ladegerät
| Symptom Mögliche | Ursache Abhilfe | |
| Die Ladeanzeigelampe fl ackert schnell lila und der Ladevorgang beginnt nicht. | Der Akku wurde nicht vollständig eingelegt. | Setzen Sie den Akku fest ein. |
| Es befin den sich Fremdkörper an den Batteriepolen oder dort, wo der Akku eingesetzt wurde. | Entfernen Sie die Fremdkörper. | |
| Die Ladeanzeigelampe blinkt rot und der Ladevorgang beginnt nicht. | Der Akku wurde nicht vollständig eingelegt. | Setzen Sie den Akku fest ein. |
| Der Akku ist überhitzt. Wenn Sie nicht eingreifen, beginnt die Batterie automatisch mit dem Ladevorgang, sobald ihre Temperatur sinkt. Dies kann jedoch die Lebensdauer des Akkus verkürzen. Es wird empfohlen, die Batterie in einem gut belüfteten Raum ohne direkte Sonneneinstrahlung abzukühlen, bevor sie geladen wird. | ||
| Die Nutzungszeit des Akkus ist kurz, obwohl der Akku vollständig aufgeladen ist. | Die Lebensdauer des Akkus ist erschöpft. Ersetzen Sie den Akku durch einen neuen. | |
| Es dauert lange, den Akku zu laden. | Die Temperatur des Akkus, des Ladegeräts oder der Umgebung ist extrem niedrig. | Laden Sie den Akku in Innenräumen oder in einer anderen wärmeren Umgebung. |
| Die Lüftungsöff nungen des Akkus sind blockiert, wodurch interne Komponenten überhitzen. | Vermeiden Sie ein Blockieren der Lüftungsöff nungen. | |
| Das Kühlgebläse läuft nicht. Wenden Sie sich | an ein HiKOKI-Kundendienstzentrum zwecks Reparatur. | |
| Die USB-Stromanzeigelampe ist ausgeschaltet und das USB-Gerät lädt nicht mehr. | Der Akkuladestand ist gesunken. Ersetzen Sie den Akku durch einen mit verbleibender Kapazität. | |
| Stecken Sie den Netzstecker des Ladegeräts in eine Steckdose. | ||
| Die USB-Stromanzeigelampe schaltet sich nicht aus, auch wenn das USB-Gerät vollständig aufgeladen ist. | Die USB-Stromanzeigelampe leuchtet grün, um anzuzeigen, dass der USB-Ladevorgang möglich ist. | Dies ist keine Fehlfunktion. |
| Es ist unklar, welchen Ladestatus ein USB-Gerät hat oder ob der Ladevorgang abgeschlossen ist. | Die USB-Stromanzeigelampe schaltet sich auch dann nicht aus, wenn der Ladevorgang beendet ist. | Untersuchen Sie das USB-Gerät, das geladen wird, um seinen Ladestatus zu bestätigen. |
| Das Aufl aden eines USB-Geräts wird unterbrochen. | Das Ladegerät wurde in eine Steckdose eingesteckt, während das USB-Gerät mit dem Akku als Stromquelle geladen wurde. | Dies ist keine Fehlfunktion.Das Ladegerät hält den USB-Ladevorgang ca. 5 Sekunden lang an, wenn es zwischen den Stromquellen unterscheidet. |
| Ein Akku wurde in das Ladegerät eingelegt, während das USB-Gerät mit einer Steckdose als Stromquelle geladen wurde. | ||
| Das Aufl aden des USB-Geräts wird unterbrochen, wenn der Akku und das USB-Gerät gleichzeitig geladen werden. | Die Batterie ist vollständig aufgeladen. Dies ist | keine Fehlfunktion.Das Ladegerät hält den USB-Ladevorgang ca. 5 Sekunden lang an, während es überprüft, ob der Akku-Ladevorgang erfolgreich abgeschlossen wurde. |
| Das Aufl aden des USB-Geräts beginnt nicht, wenn der Akku und das USB-Gerät gleichzeitig geladen werden. | Die verbleibende Akkukapazität ist extrem niedrig. | Dies ist keine Fehlfunktion.Wenn die Akkukapazität eine bestimmte Stufe erreicht, beginnt der USB-Ladevorgang automatisch. |
AVERTISSEMENTS DE SÉCURITÉ GÉNÉRAUX POUR L'OUTIL
AVERTISSEMENT
DELARNAS NAMN (Bild 1 – Bild 14)
Hikoki Power Tools Deutschland GmbH
Hikoki Power Tools Österreich GmbH
IndustrieZentrum NÖ –Süd, Straße 7, Obj. 58/A6 2355
Wiener Neudorf, Austria
Tel: +43 2236 64673/5
Fax: +43 2236 63373
URL: http://www.hikoki-powertools.at
Hikoki Power Tools Norway AS
Tel: +40 371 135 109
Fax: +40 372 899 765
URL: http://www.hikoki-powertools.ro
| English Nederlands | ||
| EC DECLARATION OF CONFORMITYWe declare under our sole responsibility that Cordless Concrete Vibrator, identified by type and specific identification code *1), is in conformity with all relevant requirements of the directives *2) and standards *3). Technical fi le at *4) – See below.The European Standard Manager at the representative office in Europe is authorized to compile the technical fi le.The declaration is applicable to the product affi xed CE marking. | EC VERKLARING VAN CONFORMITEITWij verklaren onder onze eigen verantwoordelijkheid dat de Accu beton trilnaald, geïdentificeerd door het type en de specifieke identificatiecode *1), voldoet aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij*4) – zie onder.De Europese Normen Manager bij de vertegenwoordiging in Europa is gemachtigd om het technisch dossier samen te stellen.Deze verklaring is van toepassing op producten voorzien van de CE-markeringen. | |
| Deutsch Español | ||
| EG-KONFORMITÄTSERKLÄRUNGWir erklären in alleiniger Verantwortung, dass die durch den Typ und den spezifischen Identifizierungscode *1) identifizierte Akku Betonverdichter allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3) entspricht. Technische Unterlagen unter *4) – Siehe unten.Die Leitung der repräsentativen Behörde für europäische Normen und Richtlinien ist berechtigt, die technischen Unterlagen zusammenzustellen.Die Erklärung gilt für die an dem Produkt angebrachte CE-Kennzeichnung. | DECLARACIÓN DE CONFORMIDAD DE LA CEDeclaramos bajo nuestra única responsabilidad que la Vibrador de hormigón a batería, identificada por tipo y por código de identificación específico *1), está en conformidad con todas las disposiciones correspondientes de las directivas *2) y de las normas *3). Documentación técnica en *4) – Ver a continuación.El Director de Normas Europeas en la oficina de representación en Europa está autorizado para elaborar el expediente técnico.La declaración se aplica al producto con marcas de la CE. | |
| Français PortuguêsDECLARATION DE CONFORMITE CENous déclarons sous notre entière responsabilité que la vibreur à béton sur batterie, identifiée par le type et le code d'identification spécifique *1) est en conformité avec toutes les exigences applicables des directives *2) et des normes *3). Dossier technique en *4) - Voir ci-dessous.Le Gestionnaire des normes européennes du bureau de représentation en Europe est autorisé à constituer le dossier technique.Cette déclaration s'applique aux produits désignés CE. | DECLARAÇÃO DE CONFORMIDADE CEDeclaramos, sob nossa única e inteira responsabilidade, que a Vibrador de Betão a Bateria, identificada por tipo e código de identificação específico *1), está em conformidade com todos os requisitos relevantes das diretivas *2) e normas *3). Ficheiro técnico em *4)-Consulte abaixo.O Gestor de Normas Europeias no escritório de representação na Europa está autorizado a compilar o fi cheiro técnico.A declaração aplica-se aos produtos com marca CE. | |
| Italiano SvenskaDICHIARAZIONE DI CONFORMITÀ CEDichiariamo sotto la nostra esclusiva responsabilità che la vibratore per calcestruzzo a batteria, identificata dal tipo e dal codice identificativo specifico *1), è conforme a tutti i requisiti pertinenti delle direttive *2) e degli standard *3). Documentazione tecnica presso *4) – Vedere sotto.Il gestore delle norme europee presso l'ufficio di rappresentanza in Europa è autorizzato a compilare il fascicolo tecnico.La dichiarazione è applicabile ai prodotti cui sono applicati i marchi CE. | EG-DEKLARATION BETRÄFFANDE LIKFORMIGHETVi intygar på eget ansvar att denna batteridriven betongvibrator, identifierad enligt typ och särskild identifikationskod *1), överensstämmer med alla relevanta krav i direktiven *2) och standarderna *3). Teknisk fi I enligt *4) – Se nedan.Den europeiska standardansvariga på representationskontoret i Europa är auktoriserad att sammanställa den tekniska fi len.Denna försåkran gäller för produkten med tillhörande CE-märkning. | |
| *1) UV3628DA C359346S*2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU*3) EN60745-1:2009+A11:2010EN60745-2-12:2009EN60335-1:2012+A11:2014EN60335-2-29:2004+A2:2010EN55014-1:2006+A1:2009+A2:2011EN55014-2:1997+A1:2001+A2:2008 | ||
*4) Representative office in EuropeHikoki Power Tools Deutschland GmbHSiemensring 34, 47877 Willich, GermanyHead office in Japan  Koki Holdings Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome, Minato-ku, Tokyo, Japan | 31. 1. 2020Akihisa YahagiEuropean Standard Manager31. 1. 2020 A. NakagawaCorporate Officer | |
| Dansk Polski | ||
| EF-OVERENSSTEMMELSESERKLÆRINGVi erklærer os fuldstændige ansvarlige for, at akku beton vibrator, identificeret ved type og specifik identifikationskode *1), er i overensstemmelse med alle relevante krav i direktiverne *2) og standarderne *3). Teknisk fi I *4) – Se nedenfor.Lederen af europæiske standarder på repræsentationskontoret i Europa er bemyndiget til at kompilere den tekniske fi I. Erklæringen gælder produktet, der er mærket med CE. | DEKLARACJA ZGODNOŚCI Z WEOświadczamy na własną wyłączną odpowiedzialność, że Akumulatorowy wibrator do betonu do prętów zbrojeniowych podanego typu i oznaczona unikalnym kodem identyfikacyjnym *1) jest zgodna z wszystkimi właściwymi wymogami dyrektyw *2) i norm *3). Dokumentacja techniczna w *4) – Patrz poniżej.Menedżer Norm Europejskich przedstawicielstwa firmy w Europie jest upoważniony do sporządzania dokumentacji technicznej.Niniejsza deklaracja ma zastosowanie do produktu opatrzonego znakiem CE. | |
| Norsk Magyar | ||
| EF'S ERKLÆRING OM OVERENSSTEMMELSEVi erklærer på eget ansvar at denne batteri betongvibrator, identifisert etter type og spesifik identifikasjonskode *1), er i samsvar med alle relevante krav i direktiver *2) og standarder *3). Teknisk fil under *4) - Se nedenfor.Styreren for europeiske standarder ved representantkontoret i Europa er autorisiert til å kompilere den tekniske fi len. Erklæringen gjelder for CE-merket på produktet. | EK MEGFELELŐSÉGI NYILATKOZATA kizárólagos felelősségünkre kijelentjük, hogy az Akkumulátoros betonvibrátor, amely tipus és egyedi azonosító kód *1) alapján azonosított, megfelel az irányelvek minden vonatkozó követelményeinek *2) és szabványainak *3). Műszaki fájl a *4) - Lásd alább.Az EU képviseleti iroda európai szabványügyi menedzsere jogosult a műszaki dokumentáció összeállitására.Jelen nyilatkozat a terméken feltüntetett CE jelzésre vonatkozik. | |
| Suomi Češtiņa | ||
| EY-ILMOITUS YHDENMUKAISUUDESTAVakuutamme yksinomaisella vastuullamme, että akku-betonivibra, joka identifioidaan tyypin ja erityisen tunnistuskoodin *1) perusteella, on kaikkien direktlivien *2) ja standardien *3) asiaankuuluvien vaatimusten mukainen. Tekninen tiedosto kohdassa *4) – katso alta. Eurooppalaisten standardien hallintaelin Euroopan edustustossa on valtuutettu kokoamaan teknisen tiedoston.Ilmoitus on sovellettavissa tuotteeseen kiinnitettyyn CE-merkintään. | PROHLÁŠENÍ O SHODĚ S ESProhlašujeme na svou výhradní zodpovědnost, že aku stavební vibrátor, identifikovaná podle typu a specifického identifikačního kódu *1), je v souladu se všemi příslušnými požadavky směrnic *2) a norem *3). Technický soubor *4) - viz niže.K sestavení technické dokumentace je oprávněn manažer pro evropské standardy v evropském obchodním zastoupení.Toto prohlášení platí pro výrobek označený značkou CE. | |
| Ελληνικά Tyrkçe | ||
| EK ΔΗΛΩΣΗ ΕΝΑΡΜΟΝΙΣΜΟΥΔηλώνουμε με αποκλειστική μας ευθύνη ότι ο Ασύρματος δονητής σκυροδέματος, ο οποίος προσδιορίζεται από τον τύπο και ειδικό αναγνωριστικό κωδικό *1), είναι σύμφωνος με όλες τις σχετικές απαιτήσεις των Οδηγιών *2) και με τα σχετικά πρότυπα *3). Τεχνικό Αρχείο στο *4) – Δείτε παρακάτω.Ο Διαχειριστής Ευρωπαϊκών Προτύπων στο γραφείο εκπροσώπησης στην Ευρώπη είναι εξουσιοδοτημένος για τη σύνταξη του τεχνικού φακέλου.Η δήλωση ισχύει μόνο για το προϊόν που είναι τοποθετημένη σήμανση CE. | AT UYGUNLUK BEYANITip ve özel tanım koduyla *1) tanımlanmış olan Akülü Beton Vibratör aletinin, direktiflerin *2) ve standartların *3) ilgili tüm gereksinimlerine uygun olduğunu tüm sorumluluğu üstlenerek beyan ederiz. Teknik dosya *4)’dedir – Aşagiya bakın.Avrupa’daki temsilcilik ofisindeki Avrupa Standartları Yöneticisi, teknik dosyayi derlemek için yetkilendirilmiştir.Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. | |
| *1) UV3628DA C359346S*2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU*3) EN60745-1:2009+A11:2010EN60745-2-12:2009EN60335-1:2012+11:2014EN60335-2-29:2004+A2:2010EN55014-1:2006+A1:2009+A2:2011EN55014-2:1997+A1:2001+A2:2008 | ||
*4) Representative office in EuropeHikoki Power Tools Deutschland GmbHSiemensring 34, 47877 Willich, GermanyHead office in JapanKoki Holdings Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome,Minato-ku, Tokyo, Japan 31. 1. 2020Akihisa YahagiEuropean Standard Manager31. 1. 2020 A. NakagawaCorporate Officer | ||
| Română | Български | ||
| DECLARATIE DE CONFORMITATE CEDeclarăm pe propria răspundere că Vibrator de beton cu acumulator, identificată după tipul și codul de identificare specific *1), este în conformitate cu toate cerințele legate de directivele *2) și standardele *3). Fișier tehnic la *4) – Vezi mai jos.Managerul standardelor europene de la biroul reprezentanței din Europa este autorizat să întocmească dosarul tehnic.Declarația se referă la produsul pe care este aplicat semnul CE. | EO ДЕКЛАРАЦИЯ ЗА СЪОТВЕТСТВИЕДекларираме на своя собствена отговорност, че Акумулаторен вибратор за бетон, идентифициран по тип и специален идентификационен код *1), е в съответствие с всички съответни изисквания на директивите *2) и стандартите *3). Техническо досие в *4) - Вижте по-долу.Мениджърът по европейските стандарти в представителния офис в Европа е упълномощен да съставя техническото досие.Декларацията е приложима за продукта, който има поставена CE маркировка. | ||
| Slovenščina | Srpski | ||
| ES IZJAVA O SKLADNOSTIZ izključno odgovornostjo izjavljamo, da je Akumulatorski vibrator betona, označen z vrsto in posebno identifikacijsko kodo *1), v skladu z vsemi ustreznimi zahtevami direktiv *2) in standardov *3). Tehnična dokumentacija pod *4) – glejte spodaj.Upravitelj evropskih standardov na predstavništvu v Evropi je pooblašćen za pripravo tehnične dokumentacije.Deklaracija je označena na izdelku s pritrjeno oznako CE. | Z DEKLARACIJA O USAGLAŠENOSTIPod punom odgovornošću izjavljujemo da je Akumulatorska vibro igla za beton, identifikovan prema tipu i specifičnom identifikacionom kodu *1), u skladu sa svim relevantnim zahtevima direktiva *2) i standardima *3). Tehnička datoteka pod *4) - Pogledajte dole.Direktor za evropske standarde u kancelariji predstavništva u Evropi je odgovoran za sastavljanje tehničke dokumentacije.Deklaracija je primenjiva na proizvod na koji je stavljena CE oznaka. | ||
| Slovenčina | Hrvatski | ||
| ES VYHLÁSENIE O ZHODETýmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Aku stavebný vibrátor identifikovaný podľa typu a špecifického identifikačného kódu *1) je v zhode so všetkými prislušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie.Manažer europskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie.Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE. | EZ IZJAVA O SUKLADNOSTIIzjavljujemo pod vlastitom odgovornošću da je Akumulatorska vibraciona igla za beton, identificiran prema vrsti i posebnom identifikacijskom kodu *1), u skladu sa svim relevantnim zahtjevima direktiva *2) i standarda *3). Tehnička dokumentacija na *4) - Vidi dolje.Menadžer za europske standarde u europskom predstavništvu tvrtke ovlašten je za sastavljanje tehničke dokumentacije.Izjava se primjenjuje na proizvod na kojem je stavljena CE oznaka. | ||
| *1) UV3628DA C359346S*2) 2006/42/EC, 2014/30/EU, 2014/35/EU, 2011/65/EU*3) EN60745-1:2009+A11:2010EN60745-2-12:2009EN60335-1:2012+A11:2014EN60335-2-29:2004+A2:2010EN55014-1:2006+A1:2009+A2:2011EN55014-2:1997+A1:2001+A2:2008 | |||
| *4) Representative offi ce in EuropeHikoki Power Tools Deutschland GmbHSiemensring 34, 47877 Willich, GermanyHead offi ce in JapanKoki Holdings Co., Ltd.Shinagawa Intercity Tower A, 15-1, Konan 2-chome,Minato-ku, Tokyo, Japan | 31. 1. 2020Akihisa YahagiEuropean Standard Manager31. 1. 2020A NakagawaCorporate Offi cer | ||
