KÄYTTÖOHJE UV3628DA HiKOKI

4) Sähkötyökalujen käyttäminen ja niiden hoitaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan oikealla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava. c) Irrota pistoke virtalähteestä ja/tai poista mahdollisesti irrotettavissa oleva akku sähkötyökalusta ennen säätöjen tekemistä, varusteiden vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut ja varusteet. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Puutteellisesti huolletut sähkötyökalut aiheuttavat paljon onnettomuuksia. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa.

YLEISET SÄHKÖTYÖKALUA

KOSKEVAT TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut turvallisuusvaroitukset, ohjeet, kuvat ja tekniset tiedot. Alla olevien ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-sana merkitsee verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä koskaan muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. (Alkuperäisten ohjeiden käännös) 0000BookUV3628DAEU.indb1130000BookUV3628DAEU.indb113 2020/01/1513:39:212020/01/1513:39:21114 Suomi g) Käytä sähkötyökalua, varusteita ja työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet ja tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita. h) Pidä kahvat ja tarttumapinnat kuivina ja puhtaina öljystä ja rasvasta. Liukkaat kahvat ja tarttumispinnat eivät mahdollista työkalun turvallista käsittelyä ja hallintaa odottamattomissa tilanteissa.

5) Akkukäyttöisen työkalun käyttö ja huolto

a) Lataa vain valmistajan määrittelemällä laturilla. Tietyntyyppiselle akulle sopiva laturi voi aiheuttaa tulipalovaaran, jos sitä käytetään toisenlaisen akun kanssa. b) Käytä sähkötyökaluja vain erityisesti niille tarkoitettujen akkujen kanssa. Minkä tahansa muiden akkujen käyttö voi synnyttää loukkaantumis- ja tulipalovaaran. c) Kun akku ei ole käytössä, pidä se poissa muiden metalliesineiden, kuten paperinliitinten, kolikoiden, avainten, naulojen, ruuvien, tai muiden sellaisten pienten metalliesineiden läheisyydestä, jotka voivat kytkeä akun navat toisiinsa. Akkunapojen yhdistäminen oikosulkuun voi aiheuttaa palovammoja tai tulipalon. d) Jos akkua käytetään väärin, siitä voi vuotaa nestettä; vältä nesteen koskettamista. Jos kosketat nestettä vahingossa, huuhtele vedellä. Jos neste koskettaa silmiä, hae lisäksi lääkärin apua. Akusta vuotanut neste voi aiheuttaa ärtymistä tai palovammoja. e) Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muunneltu. Vaurioituneet tai muunnellut akut voivat toimia ennalta-arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran. f) Suojaa akku tai työkalu tulelta tai liian korkeilta lämpötiloilta. Altistuminen tulelle tai yli 130°C:een lämpötilalle voi aiheuttaa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä lataa akkua tai työkalua ohjeiden mukaisen lämpötila-alueen ulkopuolella. Lataaminen väärin tai ilmoitetun alueen ulkopuolella olevissa lämpötiloissa voi vahingoittaa akkua ja lisätä tulipalon riskiä.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena. b) Älä yritä korjata vaurioituneita akkuja. Akkujen huollon saa suorittaa vain valmistaja tai valtuutetut palveluntarjoajat. TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta.

1. Työympäristön valmisteleminen ja tarkistaminen.

Varmista, että työympäristö vastaa kaikkia tässä oppaassa esitettyjä varotoimenpiteitä.

2. Työympäristön valmisteleminen ja tarkistaminen.

Varmista, että työympäristö vastaa kaikkia tässä oppaassa esitettyjä varotoimenpiteitä.

3. Huolehdi, ettei akun kytkentäaukkoon pääse likaa.

4. Älä koskaan pura akkua ja laturia.

5. Älä koskaan aiheuta akkuun oikosulkua. Akun

oikosulku aiheuttaa voimakkaan sähkövirtauksen ja ylikuumenemisen. Se aiheuttaa palovammoja tai akun vahingoittumisen.

6. Älä hävitä akkua polttamalla. Jos akku poltetaan, se

7. Kun akun käyttöaika latauksen jälkeen käy liian lyhyeksi

käytännölliseen työskentelyyn, vie akku takaisin ostopaikkaan. Älä hävitä kulunutta akkua.

8. Kun tätä laitetta käytetään jatkuvasti, se saattaa

ylikuumeta, jolloin moottori ja kytkin saattavat vahingoittua. Näin ollen, aina kun kotelo kuumenee, lopeta työkalun käyttö hetkeksi.

9. Varmista, että paristo on asetettu lujasti paikalleen. Jos

se on vähänkin löysällä, se saattaa puodota ja aiheuttaa onnettomuuden.

10. Älä koskaan koske liikkuviin osiin.

Älä koskaan laita käsiäsi, sormiasi tai muita ruumiinosiasi lähelle työkalun liikkuvia osia.

11. Älä koskaan käytä työkalua ilman, että kaikki suojat ovat

paikoillaan. Älä koskaan käytä tätä työkalua ilman että kaikki suojat tai turvallisuusominaisuudet ovat oikeilla paikoillaan ja asianmukaisessa toimintajärjestyksessä. Jos suoja tai turvallisuusominaisuus pitää ottaa pois huoltotoimenpiteiden vuoksi, muista laittaa työkaluun uusi suoja tai turvallisuusominaisuus ennen kuin jatkat työkalun käyttöä.

12. ÄLÄ KOSKAAN jätä työkalua valvomatta, kun se on

käynnissä. Kytke virta pois päältä. Älä poistu työkalun luota ennen kuin se on kokonaan pysähtynyt.

13. Sähkötyökalu on varustettu lämpötilasuojapiirillä

moottorin suojaamiseksi. Jatkuva käyttö saattaa aiheuttaa yksikön lämpötilan nousun aktivoiden lämpötilasuojapiirin ja pysäyttäen yksikön toiminnan automaattisesti. Jos näin käy, anna sähkötyökalun jäähtyä ennen käytön jatkamista.

14. Älä kohdista voimakkaita iskuja kytkinpaneeliin tai riko

sitä. Se voi aiheuttaa ongelmia.

15. Älä käytä laitetta, jos työkalu tai akun liittimet (akun

kiinnike) ovat vahingoittuneet. Muussa tapauksessa akun asentamisen seurauksena voi olla oikosulku, joka voi aiheuttaa savun muodostumista tai syttymisen.

16. Pidä työkalun liittimet (akun kiinnike) puhtaina.

○ Varmista ennen käyttöä, että liitäntöjen alueella ei ole lastuja tai pölyä. ○ Käytön aikana pyri estämään työkalulle kertyneiden lastujen tai pölyn putoaminen akun päälle. ○ Käytön aikana ja jälkeen työkalu on suojattava lastuilta ja pölyltä. Muussa tapauksessa seurauksena voi olla oikosulku, joka saattaa aiheuttaa savupäästöjä tai syttymisen.

17. Käytä työkalua ja akkua aina -5°C ja 40°C välisissä

18. Älä koske tärytinsauva, sillä se on kuuma sähkötyökalun

19. Älä jätä sähkötyökalu pöydälle tai lattialle sen vielä

täristessä. 0000BookUV3628DAEU.indb1140000BookUV3628DAEU.indb114 2020/01/1513:39:212020/01/1513:39:21115 Suomi

20. Kun valat betonia jälkojesi lähellä tai matalassa

kohdassa, käytä kasvosuojaimia (silmäsuojaimet tai naamari), koska betoni voi roiskua.

21. Älä pese sähkötyökalun runkoa vedellä.

22. Ole varovainen, jotta vettä tai betonia ei pääse

sähkötyökalun rungon sisään käytön aikana. Varo myös pudottamasta sähkötyökalua betoniin. Jos vettä tai betonia pääsee sähkötyökalun runkoon, lopeta käyttäminen ja ota yhteyttä HiKOKIn valtuutettuun huoltokeskukseen. LITIUMIONIAKKUA KOSKEVA HUOMAUTUS Litiumioniakun käyttöiän pidentämiseksi akussa on suojatoiminto, joka pysäyttää virrantuoton. Kun tuotetta käytetään alla kuvatuissa tapauksissa 1–3, moottori saattaa pysähtyä, vaikka kytkintä vedetään. Kyse ei ole viasta, vaan suojaustoiminnosta.

1. Kun jäljellä oleva akkuvirta loppuu, moottori pysähtyy.

Lataa akku tällöin välittömästi.

2. Jos työkalu ylikuormittuu, moottori saattaa pysähtyä.

Vapauta tällöin työkalun kytkin ja poista ylikuormituksen syyt. Voit jatkaa käyttöä sen jälkeen.

3. Jos akku ylikuumenee liian suuressa kuormituksessa,

akkuvirta saattaa katketa. Lopeta tällöin akun käyttö ja anna akun jäähtyä. Voit jatkaa käyttöä sen jälkeen. Ota huomioon myös seuraavat varoitukset ja huomautukset. VAROITUS Varmista, että otat huomioon seuraavat turvatoimet, jotta akun vuotaminen, lämmön syntyminen, savun muodostuminen, räjähdykset ja syttyminen voitaisiin estää.

1. Varmista, että akun päälle ei kerry hiomalastuja tai pölyä.

○ Varmista työskentelyn aikana, että hiomalastuja tai pölyä ei putoa akun päälle. ○ Varmista, että työskentelyn aikana sähkötyökalun päälle putoavia hiomalastuja tai pölyä ei kerry akun päälle. ○ Älä säilytä käyttämätöntä akkua hiomalastuille ja pölylle alttiissa paikassa. ○ Ennen akun varastoimista poista kaikki pöly ja hiomalastut, jotka ovat saattaneet tarttua siihen, äläkä varastoi sitä yhdessä metallisten osien (ruuvien, naulojen jne.) kanssa.

2. Älä pistä akkua terävällä esineellä, kuten naulalla, lyö

sitä vasaralla tai astu sen päälle äläkä heitä akkua tai kohdista siihen voimakasta iskua.

3. Älä käytä ilmiselvästi vahingoittunutta tai ulkonäöltään

4. Älä käytä akkua vääränapaisesti.

5. Älä yhdistä akkua suoraan sähköpistorasioihin tai auton

savukkeensytyttimen pistorasioihin.

6. Älä käytä akkua muuhun kuin määritettyyn tarkoitukseen.

7. Jos akku ei lataudu kokonaan, vaikka ilmoitettu

latausaika on kulunut, lopeta lataaminen välittömästi.

8. Älä altista akkua korkeille lämpötiloille tai korkealle

paineelle, kuten mikroaaltouunille, kuivaajalle tai korkeapainesäiliölle.

9. Poista akku välittömästi tulen lähettyviltä, jos huomaat

vuotoa tai pahaa hajua.

10. Älä käytä paikassa, jossa syntyy voimakasta staattista

11. Jos akku vuotaa, haisee pahalta tai kuumenee tai jos

sen väri tai muoto muuttuu tai akku vaikuttaa millään tavalla poikkeavalta sitä käytettäessä, ladattaessa tai säilytettäessä, poista se välittömästi laitteesta tai akkulaturista äläkä käytä sitä.

12. Älä upota akkua tai anna nestemäisten aineiden

päästä akun sisään. Jos akun sisään pääsee sähköä johtavaa nestettä, kuten vettä, se voi vahingoittaa akkua ja aiheuttaa tulipalon tai räjähdyksen. Säilytä akku viileässä ja kuivassa paikassa kaukana helposti syttyvistä materiaaleista. Paikkoja, joiden ilmassa on syövyttäviä kaasuja, on vältettävä. HUOMAUTUS

1. Jos akusta vuotavaa nestettä joutuu silmiin, älä hankaa

silmiä, vaan pese ne hyvin puhtaalla vedellä, kuten vesijohtovedellä, ja ota yhteyttä lääkäriin välittömästi. Jos silmät jätetään hoitamatta, neste saattaa aiheuttaa silmäongelmia.

2. Jos nestettä vuotaa iholle tai vaatteille, pese ne heti

huolellisesti puhtaalla vedellä, kuten vesijohtovedellä. Muuten iho voi ärtyä.

3. Jos havaitset ruostetta, pahaa hajua, ylikuumenemista,

värin tai muodon muutoksia ja/tai muita epäsäännöllisyyksiä käyttäessäsi akkua ensimmäistä kertaa, älä käytä akkua, vaan palauta se toimittajalle tai myyjälle. VAROITUS Jos litiumioniakun napaan pääsee johtavaa vierasta ainetta, akku voi joutua oikosulkuun ja aiheuttaa tulipalon. Kun varastoit litiumioniakun, noudata seuraavia ohjeita. ○ Älä pane säilytyskoteloon johtavia materiaaleja, nauloja tai lankaa, kuten rauta- tai kuparilankaa. ○ Estääksesi oikosulkujen syntymisen lataa akku työkalussa tai aseta akun suojus kunnolla paikalleen säilytyksen ajaksi niin, että tuuletin ei näy. LITIUMIONIAKUN KULJETUSTA KOSKEVAT TIEDOT Kun kuljetat litiumioniakkua, noudata seuraavia varotoimia. VAROITUS Ilmoita kuljetusliikkeelle, että pakkaus sisältää litiumioniakun, ilmoita akun teho ja noudata kuljetusliikkeen ohjeita, kun järjestät kuljetusta. ○ Litiumioniakut, jotka ylittävät 100 Wh tehon, lasketaan rahtiluokituksessa vaarallisiksi tuotteiksi ja vaativat erityiskäyttömenettelyjä. ○ Jos akkua kuljetetaan ulkomailla, on noudatettava kansainvälistä lakia sekä kohdemaan sääntöjä ja määräyksiä. ○ Jos sähkötyökaluun on asennettu BSL36B18, lähtöteho ylittää 100 Wh ja laite luokitellaan vaarallisten tavaroiden rahtiluokkaan.

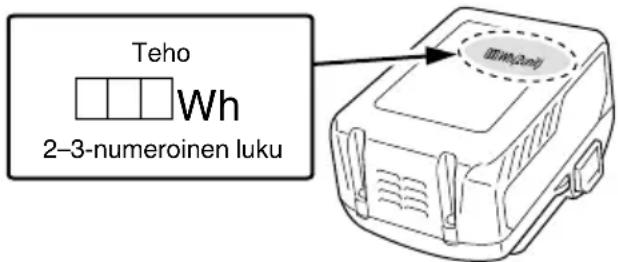

VAROTOIMET (UC18YSL3) Kun jokin odottamaton ongelma tapahtuu, tähän tuotteeseen kytketyssä USB-laitteessa olevat tiedot saattavat tuhoutua tai kadota. Varmuuskopioi aina kaikki USB-laitteessa olevat tiedot ennen kuin käytät sitä tämän tuotteen kanssa. Huomaa, että yrityksemme ehdottomasti ei kanna vastuuta mistään tiedoista, jotka ovat tallennettu USB-laitteeseen, siinä tapauksessa, että ne tuhoutuvat tai häviävät. Emme myöskään vastaa mistään vahingoista, joita kytkettyyn laitteeseen saattaa tulla. VAROITUS ○ Tarkista ennen käyttöä, ettei USB-liitoskaapeli ole viallinen tai vahingoittunut. Viallisen tai vahingoittuneen USB-kaapelin käyttäminen voi aiheuttaa savun muodostumista tai syttymisen. ○ Kun laitetta ei käytetä, peitä USB-portti kumisuojuksella. USB-porttiin kertyvä pöly jne. voi aiheuttaa savun muodostumista tai syttymisen. HUOMAA ○ USB-latauksessa saattaa esiintyä taukoja. ○ Kun USB-laitetta ei ladata, irrota USB-laite laturista. Jos näin ei tehdä, USB-laitteen akun käyttöikä saattaa lyhentyä tai voi tapahtua yllättäviä onnettomuuksia. ○ Kaikkia USB-laitteita ei välttämättä voida ladata laitteen tyypistä riippuen. OSIEN NIMET (Kuva 1 – Kuva 14) Etukansi Nimilevy Moottori Kytkimen lukitsin Kytkinliipaisin Tärysauva Joustava asennus Joustava putki (joustava varsi) Akun kansi Akku Kytkinpaneeli Tilakytkin Merkkivalo Salpa Latauksen merkkivalo Akun varaustason ilmaisinkytkin Akun varaustason merkkivalo Kumisuojus USB-portti USB-kaapeli SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. UV3628DA: Akku-betonivibra Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen. Tasavirta

Kuormittamaton nopeus

Paino (EPTA-menettelyn 01/2014 mukaisesti) Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ Lock Kytkin lukittuu ”ON”-asentoon. Tilakytkin Normaali Teho Valot vilkkuvat: Varoitussignaalit Varoitus Kiellettyä toimintaa Akku Jäljellä olevan latauksen merkkikytkin Palaa; Akun varaus on yli 75%. Palaa; Akun varaus on 50 – 75%. Palaa; Akun varaus on 25 – 50%. Palaa; Akun varaus on alle 25%. 0000BookUV3628DAEU.indb1160000BookUV3628DAEU.indb116 2020/01/1513:39:212020/01/1513:39:21117 Suomi Vilkkuu; Akku on melkein tyhjä. Lataa akku mahdollisimman pian. Vilkkuu; Lataaminen keskeytetty korkean lämpötilan takia. Irrota akku laturista ja anna sen jäähtyä kokonaan. Vilkkuu; Lataaminen keskeytetty vian tai toimintahäiriön vuoksi. Akku voi olla viallinen, joten ota yhteyttä jälleenmyyjään. PERUSVARUSTEET Päälaitteen (1 laite) lisäksi pakkaus sisältää sivulla 239 luetellut varusteet. Perusvarusteet voivat muuttua ilman erillistä ilmoitusta.

LISÄVARUSTEIDEN VALITSEMINEN

Tämän koneen lisävarusteet luetellaan sivulla 240.

KÄYTTÖMAHDOLLISUUDET

○ Tiivistäminen betoninperustan tai betonituotteen valamisen yhteydessä TEKNISET TIEDOT

Malli UV3628DA Jännite 36 V Tärinätaajuudet 12000 min

{1/min} (normaalikäyttötilassa) 15200 min

{1/min} (tehokäyttötilassa) Tärysauva Halkaisija: 28 mm, Pituus: 187 mm, Kokoonpano: 825 mm (Runko) Mitat Pituus x Korkeus x Leveys 1045 x 224 x 109 mm Työkalun kanssa käytettävissä oleva akku* Monijänniteakku Paino** 4,2 kg (BSL36B18)

• Työkalun kanssa ei voida käyttää nykyisiä akkuja (esim. sarjoja BSL3660/3620/3626 ja BSL18xx). ** EPTA-menettelyn 01/2014 mukaisesti HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

Malli BSL36A18 BSL36B18 Jännite 36 V / 18 V (automaattinen vaihto*) Akun kapasiteetti 2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah (automaattinen vaihto*) Saatavilla olevat langattomat tuotteet** Monijännitesarja, 18 V:n tuote Saatavilla oleva laturi Litiumioniakkujen laturi

• Työkalu vaihtaa jännitealuetta automaattisesti. ** Katso lisätietoja HiKOKIn yleisluettelosta.

Malli UC18YSL3 Latausjännite 14,4 – 18 V Paino 0,6 kg LATAUS Lataa akku ennen sähkötyökalun käyttöä seuraavasti.

1. Liitä laturin virtajohto pistorasiaan.

Kun laturin pistoke liitetään pistorasiaan, latausmerkkivalo vilkkuu punaisena (1 sekunnin välein).

2. Aseta akku laturiin.

Aseta akku tukevasti laturiin kuvan 3 (sivulla 2) mukaisesti.

Kun akku asetetaan laturiin, latausmerkkivalo alkaa vilkkua sinisenä. Kun akku on täysin latautunut, merkkivalo palaa vihreänä. (Katso Taulukko 1) (1) Latausmerkkivalon ilmoitukset Latausmerkkivalon ilmoitukset näkyvät Taulukon 1 mukaisesti laturin ja ladattavan akun tilan mukaan. 0000BookUV3628DAEU.indb1170000BookUV3628DAEU.indb117 2020/01/1513:39:222020/01/1513:39:22118 Suomi Taulukko 1 Latausmerkkivalon ilmoitukset Latauksen merkkivalo (PUNAINEN/ SININEN/ VIHREÄ/ VIOLETTI) Ennen lataamista Vilkkuu (PUNAINEN) Palaa 0,5 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Kytketty virtalähteeseen Lataamisen aikana Vilkkuu (SININEN) Palaa 0,5 sekunnin ajan. Ei pala 1 sekunnin ajan. (sammuu 1 sekunniksi) Akun kapasiteetti on alle 50% Vilkkuu (SININEN) Palaa 1 sekunnin ajan. Ei pala 0,5 sekunnin ajan. (sammuu 0,5 sekunniksi) Akun kapasiteetti on alle 80% Palaa (SININEN) Palaa jatkuvasti Akun kapasiteetti on yli 80% Lataaminen valmis Palaa (VIHREÄ) Palaa jatkuvasti (Jatkuva merkkiääni: noin 6 sekuntia) Ylikuumenemisen aiheuttama valmiustila Vilkkuu (PUNAINEN) Palaa 0,3 sekunnin ajan. Ei pala 0,3 sekunnin ajan. (sammuu 0,3 sekunniksi) Akku on ylikuumentunut. Lataaminen ei onnistu. (Lataaminen alkaa, kun akku jäähtyy) Lataaminen ei onnistu Välkkyy (VIOLETTI) Palaa 0,1 sekunnin ajan. Ei pala 0,1 sekunnin ajan. (sammuu 0,1 sekunniksi) (Jaksoittainen merkkiääni: noin 2 sekuntia) Akun tai laturin toimintahäiriö (2) Tietoa ladattavan akun lämpötiloista ja latausajasta Lämpötilat ja latausaika näkyvät Taulukossa 2. Taulukko 2 Laturi UC18YSL3 Akku Akun tyyppi Li-ion Lämpötilat, joissa akku voidaan ladata 0°C – 50°C Latausjännite V 14,4 18 Arvioitu latausaika (20°C:ssa) BSL14xx-sarja BSL18xx-sarja Monijännitesarja (4 kennoa) (8 kennoa) (5 kennoa) (10 kennoa) (10 kennoa) min. BSL1415S

BSL1815S : 15 BSL1815 : 15 BSL1815X : 15 BSL1820 : 20 BSL1825 : 25 BSL1830C : 30 BSL1830 : 20 BSL1840 : 26 BSL1850 : 32 BSL1860 : 38 BSL36A18 : 32 BSL36B18 : 52 USB Latausjännite V 5 Latausvirta A 2 HUOMAA Latausaika vaihtelee riippuen ympäristön lämpötilasta ja virtalähteen jännitteestä.

4. Irrota laturin virtajohto pistorasiasta.

5. Pidä laturista tiukasti kiinni ja vedä akku pois.

HUOMAA Poista akku laturista käytön jälkeen ja säilytä sitä turvallisessa paikassa. Tietoa uusien akkujen jne. sähköpurkauksesta Koska uusien ja pitkään käyttämättömänä olleiden akkujen sisällä oleva kemiallinen aine ei ole aktiivista, sähköpurkaus saattaa olla heikko, kun akkuja käytetään ensimmäisen ja toisen kerran. Tämä on tilapäinen ilmiö, ja normaali latausaika palautuu, kun akut ladataan 2–3 kertaa. Näin saat akut kestämään pidempään. (1) Lataa akut, ennen kuin ne tyhjenevät kokonaan. Kun huomaat, että sähkötyökalun teho heikkenee, lopeta työkalun käyttö ja lataa sen akku. Jos jatkat työkalun käyttöä ja sähkövirta kuluu loppuun, akku saattaa vahingoittua ja sen käyttöikä saattaa lyhentyä. (2) Vältä lataamista korkeissa lämpötiloissa. Akku on kuuma heti käytön jälkeen. Jos tällainen akku ladataan heti käytön jälkeen, sen sisällä oleva kemiallinen aine heikentyy ja akun käyttöikä lyhenee. Anna akun jäähtyä hetken aikaa ja lataa se vasta sitten. 0000BookUV3628DAEU.indb1180000BookUV3628DAEU.indb118 2020/01/1513:39:222020/01/1513:39:22119 Suomi KÄYTTÖ HUOMAUTUS ○ Laita tärysauva betoniin samalla kun huolehdit siitä, ettei se koske betonirautoihin tai muotteihin. ○ Älä aseta painavia esineitä taipuisalle letkulle tai pidä sitä kiinni. ○ Älä taivuta taipuisaa letkua liikaa, kun sähkötyökalua käytetään. ○ Kun olet lopettanut sähkötyökalun käytön, käännä kytkin pois päältä ja odota, kunnes tärinä loppuu, ennen kuin lasket työkalun alas. Jos sähkötyökalu asetetaan pölyiseen paikkaan ennen tärinän päättymistä, se voi imeä pölyä, mikä voi aiheuttaa vikaantumisen.

1. Betonin tiivistäminen

Vedä kytkentäliipaisinta käynnistääksesi sauvan tärinän. Aseta sauva kohtisuorasti betonin sisään. (Katso "2. Työvinkit") Tiivistysprosessi on valmis, kun valetun betonin tilavuus ei enää pienene ja se näyttää ulkomuodoltaan kevyeltä (mikä osoittaa, että aineosat ovat sekoittuneet tasaisesti). Vedä sauva hitaasti pois niin, ettei pääse syntymään reikää. (Kuva 7) Sähkötyökalulla tehokkaasti tiivistettävän alueen halkaisija (Kuva 8-Ⓒ) on 280 mm, mikä on noin 10-kertainen tärysauvan halkaisijaan verrattuna. Tiivistä koko betonimassa siirtämällä sauvaa tasaetäisyyksin, joka on pienempi kuin edellä mainitun alueen koko. (Kuva 8) HUOMAA Liian voimakas tärinä voi aiheuttaa betonin ainesosien erottumisen toisistaan. Ole varovainen, että tärysauva ei koske betonirautoihin tai muotteihin.

● Jos laasti on erottunut Jos havaitset alueita, joissa karkea kiviaines* ja laasti* ovat erottuneet toisistaan (Kuva 9-Ⓓ), kauhaise karkea kiviaines talteen ja upota betonin sisään siinä kohdassa, jossa on paljon laastia (Kuva 9-Ⓔ), tiivistä sitten alue asianmukaisesti. (Kuva 9-a) Suorittaessasi näitä toimenpiteitä älä siirrä betonia muotin sisällä täryttimen avulla. Muuten vain hyvin juokseva laasti liikkuu, mikä pahentaa entisestään betonin erottumista. (Kuva 9-b)

• Karkea kiviaines on hiekkaa ja kivimursketta, joka ei mene 5 mm seulan läpi.

• Laasti on kaikkia muita betonin ainesosia paitsi ei karkeaa kiviaineista. ● Kun betonia valetaan kaltevalle pinnalle Kun betonia valetaan kaltevalle pinnalle, aloita työ kaltevan alueen alemmista kohdista. Näin tekemällä betoni tiivistyy hyvin myöhemmin valetun betonin painon ja tärytyksen ansiosta. (Kuva 10) HUOMAUTUS ○ Jos akkua ladataan, kun se on kuumentunut, koska se on jätetty pitkäksi ajaksi suoraan auringonvaloon tai koska akkua on juuri käytetty, laturin latausmerkkivalo palaa 0,3 sekunnin ajan ja sitten sammuu 0,3 sekunniksi (pois päältä 0,3 sekunnin ajan). Anna akun siinä tapauksessa jäähtyä ja aloita lataus vasta sitten. ○ Jos latausmerkkivalo välkkyy (0,2 sekunnin välein), tarkista, onko laturin akkuliittimeen joutunut vieraita esineitä, ja ota ne pois. Jos vieraita esineitä ei löydy, akku tai laturi saattaa olla epäkunnossa. Vie se valtuutettuun huoltokeskukseen. ○ Koska kestää noin 3 sekuntia, jotta sisäinen mikrotietokone varmistaa, että UC18YSL3:lla ladattu akku on poistettu, odota vähintään 3 sekuntia ennen kuin asetat akun takaisin latauksen jatkamiseksi. Jos akku laitetaan takaisin 3 sekunnin kuluessa, se ei ehkä lataudu kunnolla.

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu Akun asettaminen ja poistaminen

Lataus 3 2 Kytkimen käyttö 4 3 Tietoa tilanvalintatoiminnosta

Jäljellä olevan latauksen ilmaisin 6 3 USB-laitteen lataaminen pistorasiasta 12-a 5 USB-laitteen ja akun lataaminen pistorasiasta 12-b 5 USB-laitteen lataaminen 13 5 Kun USB-laite on ladattu 14 5 Varusteiden valitseminen ― 240 (*1) Akun asettaminen ja poistaminen HUOMAA Varmista, että akkusuojus on kiinni, ellet ole poistamassa tai asentamassa akkua. Jos vettä, betonia tai pölyä pääsee sähkötyökalun runkoon tai akun napoihin, voi ilmetä vika. (*2) Tietoa tilanvalintatoiminnosta HUOMAA Käyttötilan vaihto ei toimi, ennen kuin akku on kiinnitetty sähkötyökalun runkoon ja kytkentäliipaisinta on vedetty. Huomaa, että kytkentäliipaisimen vetäminen saa sauvan tärisemään. Tila Normaali Teho Kytkinpaneelin näyttö Kuva 5-a Kuva 5-b Tärinätaajuudet 12000 min

{1/min} Sovellukset - Tiivistys - Kohdat, joissa muottiin epäillään kohdistuvan muodonmuutoksia - Korkeaviskositeettisen betonin valaminen 0000BookUV3628DAEU.indb1190000BookUV3628DAEU.indb119 2020/01/1513:39:222020/01/1513:39:22120 Suomi VAROITUSSIGNAALIT Tässä tuotteessa on toimintoja, joiden tarkoitus on suojella sekä työkalua että akkua. Työskentelyn aikana alkaen kytkimen vetämisestä aina siihen saakka, kun kytkimen vapauttamisesta on kulunut kymmenen sekuntia, jokainen suojatoiminto voi aktivoitua, jolloin kytkinpaneelin merkkivalo alkaa vilkkua ilmoittaen käyttäjälle tilanteen, kuten Taulukossa 3 näkyy. Jos mikä tahansa suojaustoiminnoista aktivoituu, poista sormesi heti kytkentäliipaisimelta ja noudata korjaavan toimenpiteen kohdalla annettuja ohjeita. (Kuva 11) Taulukko 3 Suojaustoiminto LED-valon näyttö Korjaava toimenpide Ylikuormitussuojaus Päällä 0,1 sekuntia / pois päältä 0,1 sekuntia Poista ylikuormituksen syy. Lämpötilan suojaustoiminto Päällä 0,5 sekuntia / pois päältä 0,5 sekuntia Anna työkalun ja akun jäähtyä kokonaan.

HUOMAUTUS Muista kytkeä kytkin pois päältä ja irrottaa akku ennen huoltoa ja tarkastusta.

1. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

3. Liittimien tarkastus (työkalu ja akku)

Varmista, että liittimillä ei ole lastuja tai pölyä. Tarkista tarvittaessa ennen käyttöä, käytön aikana ja sen jälkeen. HUOMAUTUS Poista liittimille mahdollisesti kerääntynyt lika ja pöly. Muussa tapauksessa seurauksena voi olla toimintahäiriö.

4. Ulkopinnan puhdistus

Työkalun käytön jälkeen poista betoniroiskeet työkalun rungosta pyyhkimällä saippualiuokseen kastetulla ja hyvin kuivaksi väännetyllä pyyhkeellä (erityisesti tuuletusaukot, kytkentäliipaisimen ympäröivät alueet ja kansien reunojen lähellä olevat alueet vaativat huolellista pyyhkimistä). Älä käytä bensiiniä, tinneriä tai petrolia, koska ne voivat liuottaa muoveja. Poista heti kaikki betonit, jotka ovat kiinnittyneet työkalun ja putkien taipuviin kohtiin.

Säilytä sähkötyökalua lasten ulottumattomissa paikassa, jonka lämpötila on alle 40°C. HUOMAA Litiumioniakkujen säilytys. Varmista, että litiumioniakut on ladattu täyteen ennen varastoimista. Akkujen pitkäaikainen varastointi (3 kuukautta tai enemmän), kun niiden lataustaso on alhainen, saattaa johtaa akkujen toimintakyvyn heikkenemiseen, lyhentää huomattavasti akun käyttöaikaa tai heikentää akkuja niin, etteivät ne pysty säilyttämään varausta. Huomattavasti vähentynyt akun käyttöaika voidaan yrittää korjata lataamalla ja käyttämällä akun varaus loppuun toistuvasti 2–5 kertaa. Jos akun käyttöikä on äärettömän lyhyt toistuvasta latauksesta ja käytöstä huolimatta, lopeta akun käyttö ja osta uusi akku. HUOMAUTUS Sähkötyökalujen käytössä ja huollossa on aina noudatettava kussakin maassa voimassa olevia turvaohjeita ja normeja. Tärkeä huomautus HiKOKIn langattomien sähkötyökalujen akuista Käytä aina jotain määrittämistämme alkuperäisistä akuista. Emme voi taata langattoman sähkötyökalumme turvallisuutta ja toimivuutta, jos sitä käytetään muun kuin määrittämämme akun kanssa tai jos akku puretaan ja sitä muunnellaan (esimerkiksi kennojen tai muiden sisäosien purku ja vaihto). TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. 0000BookUV3628DAEU.indb1200000BookUV3628DAEU.indb120 2020/01/1513:39:222020/01/1513:39:22121 Suomi Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 96 dB (A) Mitattu A-painotteinen äänipainearvo: 85 dB (A) Epävarmuus K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Värähtelyemissioarvo

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. ONGELMANRATKAISU Käytä alla olevan taulukon tarkastusohjeita, kun työkalu ei toimi normaalisti. Jos ongelma ei korjaudu, kysy neuvoa jälleenmyyjältäsi tai HiKOKIn valtuutetusta huoltokeskuksesta.

Oire Mahdollinen syy Korjaus Ei liiku Akkuvarausta ei ole jäljellä. Lataa akku. Akku ei ole oikein asennettu. Työnnä akkua sisään, kunnes kuuluu napsahdus. Akku on asennettu samalla kun kytkentäliipaisinta on vedetty. Turvatoiminnon aktivoitumisen vuoksi. Vapauta kytkentäliipaisin ja vedä sitä uudelleen niin, että työkalu liikkuu. Pysähtyi yllättäen Ylikuormituksen suojapiiri on aktivoitunut. Poista ylikuormituksen syy. Lämpösuojapiiri on aktivoitunut akun tai itse työkalun ylikuumenemisen vuoksi. Anna akun ja työkalun jäähtyä täysin. Akkua ei voida asentaa. Yritetään asentaa muuntyyppistä kuin erikseen mainittua akkua. Käytä monivolttista akkua. 0000BookUV3628DAEU.indb1210000BookUV3628DAEU.indb121 2020/01/1513:39:222020/01/1513:39:22122 Suomi

Oire Mahdollinen syy Korjaus Latauksen merkkivalo vilkkuu nopeasti violettinvärisenä, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akun liittimessä tai kiinnityskohdassa on likaa. Poista lika. Latauksen merkkivalo vilkkuu punaisena, eikä akun lataus käynnisty. Akku ei ole kunnolla paikallaan. Aseta akku kunnolla. Akku on ylikuumentunut. Jos akun annetaan olla, se alkaa latautua automaattisesti, kun sen lämpötila laskee, mutta tämä voi lyhentää akun kestoa. Suosittelemme jäähdyttämään akun ennen latausta hyvin ilmastoidussa tilassa suojassa suoralta auringonvalolta. Akun käyttöaika on lyhyt, vaikka akku on ladattu täyteen. Akun käyttöikä on lopussa. Vaihda akku uuteen. Akun lataaminen kestää kauan. Akun, laturin tai ympäristön lämpötila on erittäin matala. Lataa akku sisätiloissa tai muussa lämpimässä ympäristössä. Laturin tuuletusaukot ovat tukkeutuneet, ja sen sisäiset osat ovat ylikuumentuneet. Vältä tukkimasta tuuletusaukkoja. Tuuletin ei käy. Ota yhteyttä valtuutettuun HiKOKI- huoltokeskukseen korjausta varten. USB-virran merkkivalo on sammunut, ja USB-laitteen lataus on pysähtynyt. Akun varaus on vähissä. Vaihda akku sellaiseen, jossa on vielä varausta jäljellä. Liitä laturin pistoke pistorasiaan. USB-virran merkkivalo ei sammu, vaikka USB-laite on ladattu täyteen. USB-virran merkkivalo palaa vihreänä, mikä tarkoittaa, että USB-lataus on mahdollista. Tämä ei ole toimintahäiriö. USB-laitteen lataustila on epäselvä, tai ei ole tiedossa, onko se ladattu täyteen. USB-virran merkkivalo ei sammu, vaikka lataus on valmis. Tarkista ladattavan USB-laitteen lataustila. USB-laitteen lataus keskeytyy. Laturi kytkettiin pistorasiaan, kun USB- laitetta ladattiin käyttämällä virtalähteenä akkua. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun sen virtalähdettä vaihdetaan. Akku asetettiin laturiin, kun USB-laitetta ladattiin käyttämällä virtalähteenä pistorasiaa. USB-laitteen lataus keskeytyy, kun akkua ja USB-laitetta ladataan samaan aikaan. Akku on ladattu täyteen. Tämä ei ole toimintahäiriö. Laturi keskeyttää USB-latauksen noin 5 sekunniksi, kun se tarkistaa, onko akku ladattu täyteen. USB-laitteen lataus ei käynnisty, kun akkua ja USB-laitetta ladataan samaan aikaan. Akussa on jäljellä erittäin vähän varausta. Tämä ei ole toimintahäiriö. Kun akun varaus saavuttaa tietyn tason, USB-lataus käynnistyy automaattisesti. 0000BookUV3628DAEU.indb1220000BookUV3628DAEU.indb122 2020/01/1513:39:222020/01/1513:39:22123
