Produkttyp	Sladdlös betongvibrator
Märke	HiKOKI
Modell	UV3628DA
Nominell spänning	36 V (Multi-Volt-batteri, automatisk växling 36 V / 18 V)
Vibrationsfrekvenser	Normalläge: 12 000 min⁻¹; Effektläge: 15 200 min⁻¹
Vibratordiameter	28 mm
Vibratorlängd	187 mm (vibratoraggregat: 825 mm)
Kroppsmått (L × H × B)	1045 × 224 × 109 mm
Vikt (med batteri BSL36B18)	4,2 kg (enligt EPTA 01/2014)
Kompatibelt batteri	Multi-Volt (BSL36A18 / BSL36B18) – inte vanliga BSL36xx/18xx-serier
Batterikapacitet	BSL36A18: 2,5 / 5,0 Ah; BSL36B18: 4,0 / 8,0 Ah (automatisk växling)
Inkluderad laddare	Modell UC18YSL3 (slidladdare för Li-ion-batterier)
Laddtid (ungefärlig vid 20 °C)	Cirka 20 min (BSL36A18) till 38 min (BSL36B18) beroende på kapacitet
Användningsområden	Kompaktering av betong vid gjutning av fundament eller betongprodukter
Driftsläge	Väljbar: Normal (12 000 min⁻¹) eller Effekt (15 200 min⁻¹)
Effektiv kompakteringszon	Cirka 280 mm (10 gånger vibratorns diameter)
Verktygsskydd	Termiskt skydd och överbelastningsskydd
Batterinivåindikator	4-nivåers lampindikator på batteriet
USB-port (på laddare)	Ja, för laddning av USB-enhet (5 V, 2 A)
Driftstemperatur	-5 °C till 40 °C (verktyg och batteri)
Underhåll och rengöring	Torka av höljet med en fuktig trasa; använd inte lösningsmedel; rengör kontakterna
Reservdelar och reparerbarhet	Kontakta ett auktoriserat HiKOKI-servicecenter; använd originaldelar
Garanti	Enligt lagstadgade/nationella bestämmelser; täcker inte normalt slitage eller felaktig användning

Vanliga frågor - UV3628DA HiKOKI

Vilket batteri kan jag använda med HiKOKI UV3628DA?

Endast Multi-Volt-batterier (BSL36A18 eller BSL36B18) är kompatibla. Befintliga batterier från serierna BSL3660/3620/3626 eller BSL18xx kan inte användas.

Hur väljer jag mellan normalläge och effektläge?

Använd normalläge (12 000 min⁻¹) för standardkompaktering och när formen riskerar att deformeras. Effektläget (15 200 min⁻¹) rekommenderas för betong med hög viskositet.

Vad gör jag om verktyget plötsligt stannar?

Detta kan bero på överbelastning eller överhettning. Släpp avtryckaren, åtgärda överbelastningsorsaken och låt verktyget och batteriet svalna. Om problemet kvarstår, kontakta ett auktoriserat servicecenter.

Hur laddar jag batteriet korrekt?

Anslut laddaren UC18YSL3 till ett vägguttag, sätt i batteriet ordentligt. Indikatorn blinkar blått under laddning och blir fast grönt när laddningen är klar. Undvik laddning vid temperaturer över 50 °C.

Vad är vibratorns effektiva kompakteringszon?

Diametern på den kompakterbara zonen är cirka 280 mm, vilket är 10 gånger vibratorns diameter (28 mm). Flytta vibratorn med jämna mellanrum mindre än detta mått.

Kan jag använda verktyget i regn eller fuktiga miljöer?

Nej, verktyget får inte utsättas för regn eller fukt. Vatten kan tränga in i höljet och orsaka elektrisk stöt eller skada. Använd en jordfelsbrytare (RCD) om användning i fuktig miljö är oundviklig.

Hur underhåller jag verktyget efter användning?

Efter varje användning, torka av höljet (ventilationsöppningar, avtryckare, lockkanter) med en fuktig trasa och mild tvål. Använd inte bensin eller thinner. Ta omedelbart bort fastnad betong från den flexibla enheten.

Vad gör jag om batteriet inte längre håller laddningen?

Om drifttiden blir för kort efter flera laddnings- och användningscykler är batteriet uttjänt. Byt ut det mot ett nytt. För nya eller länge oanvända batterier krävs 2-3 laddnings-/urladdningscykler för att aktivera kemikalierna.

Hur förvarar jag verktyget och batteriet långsiktigt?

Förvara verktyget på en torr plats under 40 °C och utom räckhåll för barn. För Li-ion-batteriet, ladda det fullt före förvaring. Långtidsförvaring (mer än 3 månader) med svagt laddat batteri kan minska prestanda.

Vilka tillbehör medföljer UV3628DA?

Förpackningen innehåller huvudenheten, ett batteri (enligt referens), en laddare UC18YSL3, en flexibel slang och en vibratorspets. Se listan över standardtillbehör på sidan 239 i manualen.

BRUKSANVISNING UV3628DA HiKOKI

Läs alla säkerhetsvarningar, instruktioner, bilder och specifikationer som medföljer detta elektriska verktyg. Om inte alla instruktioner nedan följs kan detta leda till elektrisk stöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida referens.

Uttrycket "elektriskt verktyg" i varningar hänvisar till ditt eldrivna (med sladd) eller batteridrivna (sladdlöst) elektriska verktyg.

1) Säkerhet på arbetsplats

a) Håll arbetsplatsen ren och välbelyst.
Röriga eller mörka arbetsplatser inbjuder till olyckor.
b) Använd inte elektriska verktyg i explosiva omgivningar, som t ex i närvaro av antändliga vätskor, gaser eller damm.
Elektriska verktyg bildar gnistor som kan antända dammet eller ångorna.
c) Håll barn och kringstående på avständ när du arbetar med ett elektriskt verktyg.
Distraktioner kan få dig att tappa kontrollen.

2) Elektrisk säkerhet

a) Det elektriska verktygets stickpropp måste matcha uttaget. Modifiera aldrig stickproppen. Använd inte adapterstickproppar till jordade elektriska verktyg.
Omodifi erade stickproppar och matchande uttag minskar risken för elstötar.

b) Undvik kroppskontakt med jordade ytor som t ex rör, värmeelement, spisar och kylskåp.

Det finns ökad risk för elstötar om din kropp är jordad.

c) Utsätt inte elektriska verktyg för regn eller väta. Om vatten kommer in i ett elektriskt verktyg ökar risken för elstötar.

d) Misshandla inte sladden. Använd aldrig sladden för att bära, dra eller dra ur sladden till det elektriska verktyget.

Håll sladden borta från värme, olja, skarpa kanter eller rörliga delar.

Skadade eller tilltrasslade sladdar ökar risken för elstötar.

e) Använd en förlängningssladd som är lämplig för utomhusbruk när du arbetar med det elektriska verktyget utomhus.

Användning av en sladd som är lämplig för utomhusbruk minskar risken för elstötar.

f) Om du inte kan undvika att använde ett elektriskt verktyg på en fuktig plats, använd ett uttag med jordfelsbrytare.

Användning av en jordfelsbrytare minskar risken för elektrisk stöt.

3) Personlig säkerhet

a) Var vaksam, se upp med vad du gör och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött, drog- eller alkoholpåverkad eller har tagit mediciner.

Ett ögonblicks ouppmärksamhet under arbetet kan resultera i allvarliga personskador.

b) Använd personskyddsutrustning. Ha alltid ögonskydd. Skyddsutrustning som till exempel en ansiktsmask, glidfria säkerhetsskor, hjälm eller hörselskydd för tillämpliga förhållanden minskar personskadorna.

c) Förebygg oavsiktlig start. Se till att omkopplaren står i läge av innan du ansluter det elektriska verktyget till strömkällan och/eller batteriet, tar upp eller bär verktyget.

Att bära det elektriska verktyget med fi ngret på omkopplaren eller kraftansluta det elektriska verktyget då omkopplaren är på inbjuder till olyckor.

d) Avlägsna eventuell justeringsnyckel eller skruvnyckel innan du startar det elektriska verktyget.

En skruvnyckel eller nyckel som lämnats kvar på en roterande del av det elektriska verktyget kan resultera i personskador.

e) Sträck dig inte för långt. Stå alltid stadigt på fötterna och håll balansen.

På så sätt får du bättre kontroll över det elektriska verktyget i oväntade situationer.

f) Klä dig korrekt. Ha inte på dig vida, lösa kläder eller smycken. Håll ditt här och dina kläder borta från rörliga delar.

Vida kläder, smycken eller långt här kan fastna i de rörliga delarna.

g) Omtillbehörföranslutningavdammuppsugnings- och damminsamlingsanordningar ingår, se då till att dessa anordningar ansluts och används på korrekt sätt.

Användning av damminsamling kan minska dammrelaterade faror.

h) Låt inte vanan av regelbunden användning av verktyg tillåta dig att bli för självsäker och ignorera verktygssäkerhetsprinciper.

En oförsiktig åtgärd kan orsaka allvarlig skada inom en bråkdel av en sekund.

4) Användning och skötsel av elektriska verktyg

a) Tvinga inte det elektriska verktyget. Använd korrekt verktyg för det du ska göra. Korrekt verktyg gör arbetet bättre och säkrare med den hastighet som det är avsett för.

b) Använd inte det elektriska verktyget om omkopplaren inte kan vridas Från eller Till. Elektriska verktyg som inte kan kontrolleras med omkopplaren är farliga och måste repareras.

c) Dra ut sladden ur uttaget och/eller ta ur batteriet om det är avtagbart från det elektriska verktyget innan du gör justeringar, byter tillbehör eller förvarar det elektriska verktyget.

Sådana förebyggande säkerhetsåtgärder minskar risken för att det elektriska verktyget startar oavsiktligt.

d) Förvara elektriska verktyg som inte används utom räckhåll för barn och låt inte personer som är obekanta med verktyget eller dessa instruktioner använda verktyget.

Elektriska verktyg är farliga i händerna på otränade användare.

e) Underhåll elektriska verktyg och accessoarer. Kontrollera med avseende på felaktig inriktning eller om rörliga delar kärvar, om delar har spruckit samt alla andra tillständ som kan påverka verktygets drift. Om verktyget är skadat se till att det repareras innan du använder det. Många olyckor förorsakas av dåligt underhållna verktyg.

f) Håll skärverktygen skarpa och rena. Korrekt underhållna skärverktyg med skarpa skäreggar kärvar inte och är lättare att kontrollera.

Svenska

g) Använd det elektriska verktyget, tillbehör och hårdmetallskär etc. i enlighet med dessa instruktioner, samtidigt som du tar arbetsförhållanden och det arbete som ska utföras med i beräkningen.

Att använda det elektriska verktyget för andra ändamål än det är avsett för kan resultera i farliga situationer.

h) Håll handtag och gripytor torra, rena och fria från olja och fett.

Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

5) Användning och vård av batteriverktyg

a) Ladda endast med laddare som angetts av tillverkaren.

En laddare som passar för en typ av batteri kan orsaka brandfara om den använd med ett annat batteri.

b) Använd verktyg endast med specifi kt avsedda batteri.

Användning av annat batteri kan orsaka risk för skada eller brand.

c) När batteriet inte används förvara det frånskilt från andra metallföremål så som gem, mynt, nycklar, spikar, skruvar eller andra metallföremål som kan orsaka anslutning från en pol till en annan.

d) Vid oriktigt handhavande kan vätska komma ut från batteriet; undvik kontakt. Om kontakt av misstag sker, spola med vatten. Om vätska kommer i ögonen sök medicinsk hjälp.

Vätska som läcker från batteriet kan orsaka irritation eller brännskador.

e) Använd inte ett batteri eller verktyg som har skadats eller modifi erats.

Skadade eller modifi erade batterier kan uppvisa oförutsägbart beteende som leder till brand, explosion eller risk för skada.

f) Utsätt inte batteriet eller verktyget för brand eller överdriven temperatur.

Exponering för brand eller temperatur över 130°C kan orsaka explosion.

g) Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturintervall som anges i instruktionerna.

Felaktig laddning eller laddning vid temperaturer utanför det angivna intervallet kan skada batteriet och öka risken för brand.

6) Service

a) Låt en kvalifi cerad reparatör utföra service på ditt elektriska verktyg och använd bara identiska reservdelar.

Detta garanterar att det elektriska verktyget alltid är säkert och fungerar som det ska.

b) Serva aldrig skadade batterier.

Service av batterier får endast utföras av tillverkaren eller auktoriserade serviceleverantörer.

FÖREBYGGANDE ÅTGÄRD

Håll barn och bräckliga personer på avständ.

När verktygen inte används ska de förvaras utom räckhåll för barn och bräckliga personer.

YTTERLIGARE

SÄKERHETSVARNINGAR

1. Förberedelse och kontroll av arbetsmiljö Se till att arbetsplatsen uppfyller alla villkor i föreskrifterna.

2. Se till att inga främmande föremål hamnar i verktyget genom batteriöppningen eller uttagen.

3. Ta aldrig isär vare sig det uppladdningsbara batteriet eller laddningsaggregatet.

4. Se till att det uppladdningsbara batteriet inte kortsluts. Kortslutning av batteriet kan orsaka en stor elektrisk ström och överhettning. Det leder till brännskada eller skada på batteriet.

5. Kasta inte batteriet i öppen eld. Om batteriet blir bränt kan det explodera.

6. Så snart batteriets efterladdningstid blir för kort för verktygets praktiska användning, skall du föra eller skicka batteriet till återförsäljaren. Kasta inte bort det urladdade batteriet med sopor.

7. Se till att inga föremål eller främmande ämnen hamnar i laddningsaggregatets ventilationshål. Isättning av metallföremål eller lättantändliga objekt i ventilationshålen kommer att resultera i elektriska överslag och skador på laddningsaggregatet.

8. Långvarig användning utan uppehåll kan leda till överhettning av verktyget, vilket kan skada motorn och strömbrytaren. Ge därför verktyget lite tid att vila när höljet blir för varmt.

9. Kontrollera att batteriets isättning i verktyget har skett på korrekt sätt. Slarvig istättning kan medföra risk för olycksfall beroende på att batteriet faller ut ur verktyget.

10. Vidrör aldrig rörliga delar.

Placera aldrig händer, fi ngrar eller andra kroppsdelar nära verktygets rörliga delar.

1. Använd äldrig om inte alla skyddsanordningar är på plats.

Använd aldrig detta verktyg om inte samtliga skyddsanordningar är på plats eller om verktyget inte fungerar korrekt. Om underhåll eller service kräver borttagning av en skyddsanordning eller en säkerhetsfunktion, var noga med att återmontera skyddsanordningen eller säkerhetsfunktionen innan du fortsätter använda verktyget.

1. Lämna ALDRIG verktyget påslaget utan uppsikt. Stäng av strömmen.

Lämna inte verktyget förrän det har stannat helt.

1. Det elektriska verktyget är utrustat med en temperaturskyddskrets för att skydda motorn. Kontinuerligt arbete kan få enhetens temperatur att stiga, vilket aktiverar temperaturskyddskretsen och driften stoppas automatiskt. Om detta inträffar, låt det elektriska verktyget svalna innan du fortsätter användningen.

2. Utsätt inte brytarpanelen för kraftiga stötar eller ha sönder den. Det kan leda till problem.

3. Använd inte produkten om verktyget eller batteripolarna (batteriluckan) är deformerade.

Att montera ett sådant batteri kan orsaka kortslutning vilket kan leda till rökutsläpp eller antändning.

1. Håll verktygets anslutningar (batterilucka) fri från spån och damm.

○ Före användning, se till att spån och damm inte har ansamlats i området vid terminalerna.

○ Försök att undvika att spån eller damm på verktyget hamnar på batteriet under drift.

○ När du avbryter drift eller efter användning, lämna inte verktyget i ett område där det kan utsättas för fallande spån eller damm.

Detta kan orsaka kortslutning som kan leda till rökutveckling eller brand.

1. Använd alltid verktyget och batteriet vid temperaturer mellan -5°C och 40°C.

2. Rör inte vid vibrationsstången eftersom den blir het när elverktyget används.

3. Lämna inte elverktyget på ett bord eller golv medan det vibrerar.
4. När du gjuter betong nära fötterna eller på ett grunt område bör du använda lämpligt ansiktsskydd (skyddsglasögon och mask), eftersom betong kan stänka.
5. Tvätta inte elverktygets hus med vatten.
6. Var försiktig så att vatten eller betong inte kommer in i elverktygets hus medan du använder det.
   Dessutom bör du vara försiktig så att du inte tappar elverktyget i betongen. Om vatten eller betong kommer in i elverktygets hus ska du sluta använda verktyget och kontakta ett auktoriserat HiKOKI-servicecenter för att begära inspektion och/eller reparation.

FÖRSIKTIGHETSÅTGÄRDER FÖR LITIUMJONBATTERI

För att förlänga livstiden är litiumjonbatteriet utrustat med en skyddsfunktion som stoppar utmatning.

I händelse av 1 till 3 som beskrivs nedan, vid användning av denna produkt, även om du trycker på knappen kan det hända att motorn stannar. Detta är inget fel utan ett resultat av skyddsfunktionen.

1. Når kvarvarande batterikraft tar slut stannar motorn. I detta fall ladda omedelbart upp det.
2. Om verktyget är överbelastat kan motorn stanna. Om så händer släpp knappen på verktyget och ta åtgärda orsaken till överbelastningen. Du kan använda det igen när det svalnat.
3. Om batteriet överhettas under för hög belastning kan batteriet ta slut.
   Om detta händer, sluta använda batteriet och låt det svalna. Du kan använda det igen när det svalnat.

Vidare, var god beakta följande varningar och föreskrifter.

WARNING

För att förebygga läckage från batteri, värmeutveckling, rök, explosion och eldsvåda, var god beakta följande försiktighetsåtgärder.

1. Se till att damm och smuts inte samlas på batteriet.
   ○ Vid arbete se till att damm och smuts inte faller på batteriet.
   ○ Se till att eventuellt damm och smuts som faller på det elektriska verktyget vid arbete inte samlas på batteriet.
   ○ Förvara inte batteri som inte används på en plats där de utsätts för damm och smuts.

○ Innan förvaring av ett batteri avlägsna eventuellt damm och smuts som har fastnat på det och förvara det inte tillsammans med metallföremål (skruvar, spikar etc.).

1. Gör inte hål i batteri med skarpa föremål så som spik, slå med hammare, stampa på eller kasta föremål på eller utsätt batteriet för fysisk påfrestning.

2. Använd inte uppenbarligt skadat batteri eller batteri som är deformerat.

3. Använd inte batteriet med polerna omvända.

4. Anslut inte direkt till ett elektriskt uttag eller uttaget för cigarettändare i en bil.

5. Använd inte batteri för andra syften än de som anges.

6. Om batteriladdningen inte lyckas avslutas trots att den angivna laddningstiden passerat, stoppa omedelbart vidare laddning.

7. Utsätt inte batteriet för höga temperaturer eller högt tryck så som i en mikrovågsugn, hårtork eller högtrycksbehållare.

8. Håll borta från eld så snart läckage eller illaluktande lukt upptäcks.

9. Använd inte på plats där stark statisk elektricitet skapas.

10. Om batteriet läcker, luktar illa, blir varmt, missfärgat eller missformerat eller på något sätt upplevs som onormalt vid användning, laddning eller förvaring, ta omedelbart bort det från verktyget eller batteriladdaren och sluta använda det.

11. Lägg inte batteriet i vätskor och se till att vätskor inte tränger in i det. Om en konduktiv vätska, exempelvis vatten, skulle komma in i batteriet kan det skadas och antändas eller explodera. Förvara batteriet på en sval, torr plats, borta från brännbara och lättantändliga föremål. Batteriet får inte utsättas för miljöer med frätande gas.

FÖRSIKTIGT

1. Om vätska som läcker från batteriet kommer i ögonen gnid inte ögonen och skölj dem väl med friskt rent vatten från en kran och kontakta omedelbart medicinsk hjälp.

Om inget görs kan vätskan orsaka ögonproblem.

1. Om vätskan kommer i kontakt med din hud eller dina kläder, tvätta omedelbart väl med rent vatten så som från en kran.

Det fi nns en chans att det kan orsaka hudirritation.

1. Om du upptäcker rost, dålig lukt, överhettning, missfärgning, deformering och/eller andra ovanligheter när du använder batteriet för första gången använd det inte utan lämna tillbaka det till din återförsäljare eller handlare.

WARNING

Om ett främmande elektriskt ledande material kommer i kontakt med batteriets anslutningar, kan batteriet kortslutas och förorsaka brand. Vid förvaring av litiumjonbatterier, se till att följa nedanstående anvisningar.

- Placera inte ledande föremål som spikar och ledningar i stål eller koppar i förvaringsfacket.

○ För att undvika kortslutning, montera batteriet i verktyget eller sätt på batteriskyddet vid förvaring för att dölja ventilatorn.

ANGÅENDE TRANSPORT AV LITIUMJONBATTERIER

laktta följande försiktighetsåtgärder när litiumjonbatterier transporteras.

WARNING

Meddela transportföretaget att ett paket innehåller ett litiumjonbatteri, informera företaget om dess uteffekt och följ transportföretagets instruktioner när transporten arrangeras.

○ Litiumjonbatterier som överskrider en uteff ekt på 100 Wh klassifi ceras som farligt gods och kommer att kräva en särskild behandlingsprocedur.

○ För transport utomlands måste du uppfylla internationell lagstiftning samt destinationslandets regler och förordningar.

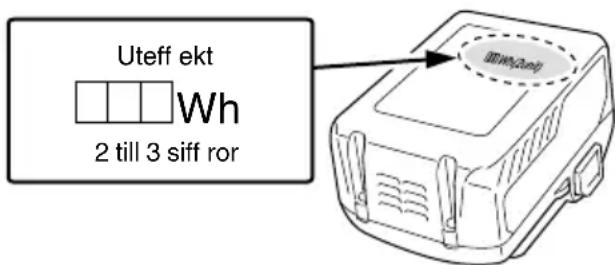

○ Om BSL36B18 sätts i det elektriska verktyget, kommer eff ekten att överstiga 100 Wh och enheten kommer då att klassifi ceras som Farligt gods vid frakthantering.

Uteff ekt Wh 2 till 3 siff ror

FÖRSIKTIGHETSÅTGÄRDER FÖR ANSLUTNING AV USB-ENHET (UC18YSL3)

När ett oväntat problem uppstår kan data i den USB-enhet som är ansluten till denna produkt skadas eller förloras. Se alltid till att säkerhetskopiera all data som finns på USB-enheten före användning med denna produkt.

Var uppmärksam på att vårt företag inte accepterar något som helst ansvar för data som lagrats i en USB-enhet som skadas eller förloras, och inte heller för eventuella skador som kan uppstå på en ansluten enhet.

WARNING

○ Före användning, kontrollera den anslutande USB-kabeln för eventuella defekter eller skador.

Användning av en defekt eller skadad USB-kabel kan leda till rökutveckling eller brand.

○ När produkten inte används, täck över USB-porten med gummiskyddet.

Ansamling av damm etc. i USB-porten kan orsaka rökutveckling eller brand.

OBSERVERA

○ Någon enstaka paus kan förekomma under USB-uppladdningen.
○ När en USB-enhet inte laddas, ta bort USB-enheten ur laddaren.

Underlåtenhet att göra detta kan inte bara reducera USB-enhetens batterilivslängd, men kan även leda till oväntade olyckor.

○ Vissa USB-enheter kanske inte kan laddas, beroende på typen av enhet.

1	Främre käpa
2	Typskylt
3	Motor
4	Strömställarens stopp
5	Startknapp
6	Vibrationsstång
7	Flexibel uppsättning
8	Flexibel slang (fl exibel axel)
9	Batteriskydd
10	Batteri
11	Brytarpanel
12	Lägesströmställare
13	Indikatorlampa
14	Spärr
15	Laddningens indikatorlampa
16	Omkopplare för batterinivåindikator
17	Indikatorlampa för batterinivå
18	Gummiskydd
19	USB-port
20	USB-kabel

SYMBOLER

WARNING

Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget används.

	UV3628DA:Batteridriven betongvibrator
	Användaren måste läsa bruksanvisningen för att minska risken för personskador.
	Gäller endast EU-länderElektriska verktyg får inte kastas ihushållssoporna!Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta elektriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
	Likström
V	Märkspänning
n_0	Varvtal utan belastning
	Vikt(Enligt EPTA-procedur 01/2014)
	Slå PÅ
	Slå AV
Lock	Knappen låses till läge "ON".
	Lägesströmställare
	Normalt
	Ström
	Lamporna Blinkar: Varningssignaler
	Varning
	Förbjuden åtgård

Batteri

	Indikatorknapp för återstående batteri
	Lyser;Batteriets återstående energi är 75%.
	Lyser;Batteriets återstående energi är 50% – 75%.
	Lyser;Batteriets återstående energi är 25% – 50%.
	Lyser;Batteriets återstående energi är mindre än 25%.
	Blinkar ;Batteriet är nästan helt urladdat. Ladda batteriet så snart som möjligt.
	Blinkar ;Drift stoppad på grund av hög temperatur.Avlägsna batteriet från verktyget och låt det svalna helt.
	Blinkar ;Utmatningen avbruten på grund av fel eller funktionsfel. Det kan vara fel på batteriet så kontakta din återförsäljare.

STANDARDTILLBEHÖR

Förutom huvudenheten (1 enhet) innehåller paketet tillbehören listade på sidan 239.

Standardtillbehören kan ändras utan föregående meddelande.

VAL AV TILLBEHÖR

Maskinens tillbehör återfi nns i tabellen på sidan 240.

ANVÄNDNINGSOMRÅDE

○ Kompaktering vid gjutning av betong för fundament eller betongprodukter

TEKNISKA DATA

1. Motordrivet redskap

Modell UV3628DA
Spänning 36 V
Vibrationsfrekvenser	12000 min-1 {gånger/min} (i normalt läge)15200 min-1 {gånger/min} (i eff ektläge)
Vibrationsstång Diameter: 28 mm, Längd: 187 mm, Modul: 825 mm
(Hus) MättLängd x höjd x bredd	1045 x 224 x 109 mm
Batteri tillgängligt för detta verktyg* Multivolt-batteri
Vikt** 4,2 kg (BSL36B18)

* Befintliga batterier (BSL3660/3620/3626, BSL18xx-serien, etc.) kan inte användas med detta verktyg.
** Enligt EPTA-procedur 01/2014

OBSERVERA

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

1. Batteri

Modell BSL36A18 BSL36B18
Spänning 36 V / 18 V (Automatisk växling*)
Batterikapacitet	2,5 Ah / 5,0 Ah	4,0 Ah / 8,0 Ah
	(Automatisk växling*)
Tillgängliga sladdlösa produkter**	Multivoltserie, 18 V-produkt
Tillgänglig laddare Glid	laddare för litiumjonbatterier

* Verktyget växlar över automatiskt.
** Se vår allmänna katalog för detaljer.

1. Laddare

Modell	UC18YSL3
Laddningsspänning	14,4 V – 18 V
Vikt	0,6 kg

BATTERILADDNING

Ladda upp batteriet enligt de följande anvisningarna innan du använder ditt elektriska verktyg.

1. Anslut laddarens nätkabel till ett nätuttag.

Laddningsindikatorlampan kommer att blinka rött (med intervaller på 1 sekund) efter att nätkabeln ansluts till laddaren.

2. Sätt i batteriet i laddaren.

Sätt i batteriet ordentligt i laddaren såsom visas i Bild. 3 (på sidan 2).

3. Laddning

När ett batteri sätts i laddaren kommer laddningsindikatorlampan att blinka blått. När batteriet blir fulladdat kommer laddningsindikatorlampan att lysa grönt. (Se Tabell 1)

(1) Laddningsindikatorlampan lyser/blinkar

Laddningsindikatorlampans indikeringar visas i Tabell 1, alltefter tillståndet på laddaren eller det uppladdningsbara batteriet.

Tabell 1

Laddningsindikatorlampans indikeringar
Laddningsindikatorlampa (RÖD/BLÄ/GRÖN/LILA)	Föreladdning	Blinkar (RÖD)	Lyser 0,5 sekunder. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder)	Ansluten till strömkälla
	Under laddning	Blinkar (BLÄ)	Lyser 0,5 sekunder. Lyser inte i 1 sekund. (avstängd i 1 sekund)	Batterikapaciteten vid mindre än 50%
		Blinkar (BLÄ)	Lyser 1 sekund. Lyser inte under 0,5 sekunder. (släckt 0,5 sekunder)	Batterikapaciteten vid mindre än 80%
		Lyser (BLÄ)	Lyser ihållande Batterikapaciteten vid mer	än 80%
	Laddning avslutad	Lyser (GRÖN)	Lyser ihållande(Kontinuerlig ljudsignal: ungefär 6 sekunder)
	Överhettad standbyläge	Blinkar (RÖD)	Lyser 0,3 sekunder. Lyser inte under 0,3 sekunder. (släckt 0,3 sekunder)	Batteriet överhettat. Kan inte ladda. (laddning kommer att börja när batteriet svalnat).
	Går inte att ladda	Flimrar (LILA)	Lyser 0,1 sekunder. Lyser inte 0,1 sekunder. (släckt 0,1 sekunder)(Intermittent ljudsignal: ungefär 2 sekunder)	Fel i batteriet eller laddaren

(2) Angående temperaturer och laddningstid för det uppladdningsbara batteriet Temperaturer och laddningstider blir som visas i Tabell 2.

Tabell 2

Laddare			UC18YSL3
Batteri	Typ av batteri Li-ion
	Temperaturer vid vilka batterierna kan laddas		0°C - 50°C
	Laddningsspänning	V 14,4 18
	Laddningstid, ca. (vid 20°C)		BSL14xx-serien BSL18xx-serien Multivoltserie
			(4 celler) (8 celler) (5 celler) (10 celler) (10 celler)
			min.	BSL1415S: 15BSL1415 : 15BSL1415X: 15BSL1420 : 20BSL1425 : 25BSL1430C: 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S: 15BSL1815 : 15BSL1815X: 15BSL1820 : 20BSL1825 : 25BSL1830C: 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38
USB	Laddningsspänning	V	5
	Laddningsström A 2

OBSERVERA

Laddningstiden kan variera enligt omgivningstemperaturen och nätspänningen.

4. Dra ut laddarens nätkabel ur nätuttaget.

5. Fatta ett stadigt tag i laddaren och dra ut batteriet ur laddaren.

OBSERVERA

Kom ihåg att dra ut batteriet ur laddaren efter användning och att spara det.

Angående elektrisk urladdning i händelse av nya batterier, etc.

Eftersom den inre kemiska substansen i nya batterier och batterier som inte har använts under en längre tid inte är aktiverad, kan den elektriska urladdningen vara låg när de används den första och andra gången. Detta är ett tillfälligt fenomen, och den normala tiden som krävs för att ladda kommer att återställas genom att ladda batterierna 2 – 3 gånger.

Hur man får batterierna att räcka längre.

(1) Ladda batterierna innan de har blivit helt urladdade.
När du känner att verktygets effekt minskar, sluta använda verktyget och ladda dess batteri. Om du fortsätter att använda verktyget och laddar ur den elektriska strömmen, kan batteriet skadas och dess livslängd förkortas.
(2) Undvik att ladda vid höga temperaturer.
Ett uppladdningsbart batteri är varmt direkt efter användning. Om ett sådant batteri laddas omedelbart efter användning försämras dess inre kemiska substans, och batteriets livslängd förkortas. Låt batteriet vara och ladda det efter att det har svalnat ett tag.

FÖRSIKTIGT

○ Om batteriet laddas när det är varmt efter att ha stått en längre tid i direkt solljus eller på grund av att batteriet nyligen använts, kommer laddarens laddningsindikatorlampa att lysa i 0,3 sekunder och sedan vara släckt i 0,3 sekunder (avstängd i 0,3 sekunder). Om detta inträff ar, låt batteriet svalna innan du börjar ladda.
○ När laddningsindikatorlampan flimrar (med 0,2-sekunders intervaller), kontrollera och avlägsna alla främmande föremål från laddarens batterikontakt. Om det inte fi nns några främmande föremål är det troligt att det är fel på batteriet eller laddaren. Ta den till en auktoriserad serviceverkstad.
Det tar ca tre sekunder för den inbyggda mikrodatorn i UC18YSL3 att avkänna att en pågående laddning avbrutits och batteriet tagits ur. Vänta därför i minst tre sekunder innan batteriet på nytt sätts i laddaren för fortsatt laddning. Det kan hända att batteriet inte laddas upp på korrekt sätt om batteriet sätts i laddaren på nytt inom tre sekunder.

MONTERING OCH ANVÄNDNING

Åtgärd	Bild	Sida
Borttagning och isättning av batteri (*1)	2	2
Laddning	3	2
Startomkopplarens manövrering	4	3
Om lägesväljarfunktionen (*2)	5	3
Indikator för återstående batterinivå	6	3
Att ladda en USB-enhet från ett eluttag	12-a	5
Att ladda en USB-enhet och ett batteri från ett eluttag	12-b	5
Hur man laddar USB-enheten	13	5
När laddning av en USB-enhet har slutförts	14	5
Välja tillbehör	—	240

(\*1) Borttagning och isättning av batteri

ANMÄRKNING

Se till att batteriluckan är ordentligt stängd när du inte tar bort eller installerar batteriet. Om vatten, betong eller damm kommer in i elverktygets hus eller batteriets poler kan fel uppstå.

(\*2) Om lägesväljarfunktionen

ANMÄRKNING

Funktionen för byte av läge fungerar inte förrän batteriet är monterat i elverktygets hus och utlösaren trycks in. Observera att stången börjar vibrera när utlösaren trycks in.

Läge Norma t Ström
Visning på strömställarpanelen	Bild 5-a Bild	5-b
Vibrationsfrekvenser	12000 min ^-1 {gånger/min}	15200 min ^-1 {gånger/min}
Tillämpningar	– Kompaktering– Platser där det är troligt att gjutformen deformeras	– Gjutning av betong med hög viskositet

DRIFT

FÖRSIKTIGT

○ För in vibrationsstången i betongen samtidigt som du är försiktig så att den inte vidrör stålstänger eller gjutformar.
○ Placera inte tunga föremål på den flexibla slangen och undvik att trampa på den.
○ Böj inte den flexibla slangen för mycket när elverktyget används.
○ När du är klar med elverktyget stänger du av strömbrytaren och väntar tills det slutar vibrera innan du lägger ifrån dig verktyget.

Om elverktyget placeras på en dammig plats innan det slutat att vibrera kan det suga upp damm, vilket kan orsaka fel.

1. Kompaktera betong

Tryck på utlösaren för att starta vibrationsstången. För in stången vinkelrätt i betongen. (Se "2. Arbetstips") När den gjutna betongen slutar att förlora volym och ser ljus ut (vilket visar att ingredienserna har blandats ordentligt) är kompakteringsprocessen klar.

Dra långsamt ut stången så att ett hål inte bildas. (Bild 7) Diametern på området som eff aktivt kan kompakteras med elverktyget (Bild 8-©) är 280 mm, vilket är ungefär 10 gånger vibrationsstångens diameter. Kompaktera all betong genom att fl ytta stången lika mycket i båda riktningarna inom ett område som är mindre än storleken på området som anges ovan. (Bild 8)

OBSERVERA

Överdrivna vibrationer kan göra att ingredienserna i betongen separerar.

Var försiktig så att vibrationsstängen inte vidrör stålstänger eller gjutformar.

2. Arbetstips

Om det finns ställen där grovt aggregat* och bruk* har separerat (Bild 9-®) ska du samla upp det grova aggregatet som separerat och sänka ned det där det finns mycket bruk i betongen (Bild 9-®). Kompaktera sedan området på lämpligt sätt. (Bild 9-a) När du utför dessa procedurer ska du inte flytta betongen inuti gjutformen med vibratorn. Det gör att endast bruk som har god fluiditet rör sig, vilket förvärrar separationen. (Bild 9-b)

* Grova aggregat avser sand och krossade stenar som inte passerar genom en 5 mm sikt.
* Bruk avser alla andra betongtillsatser utom grova aggregerat.
- Vid gjutning av betong i en sluttning

När du gjuter betong i en sluttning bör du börja arbeta från sluttningens nedre ände. Det gör att betongen kompakteras på grund av vikten på betongen som gjuts senare och vibrationerna som tillförs. (Bild 10)

VARNINGSSIGNALER

Denna produkt har funktioner som utformats för att skydda själva verktyget liksom batteriet. Under arbetet, från det att strömbrytaren dras ut och tio sekunder efter att den släppts, kan var och en av skyddsfunktionerna aktiveras, vilket resulterar i att indikatorlampan på strömställarpanelen börjar blinka som visas i Tabell 3 för att meddela användaren. Ta omedelbart bort fingret från utlösaren och följ de anvisningar som finns beskrivna under avhjälpande åtgård när någon av säkerhetsfunktionerna aktiveras. (Bild 11)

Tabell 3

Var noga med att stänga av strömbrytaren och ta bort batteriet före underhåll och inspektion.

Kontrollera alla monteringsskruvar med jämna mellanrum och kontrollera att de är ordentligt fastdragna. Om någon av skruvarna är lösa, dra omedelbart åt dem. Om du inte gör det kan det kan det leda till allvarlig fara.

2. Motorns underhåll

Motorns lindning kan sägas utgöra maskinens hjärta. Var mycket försiktig så att lindningen inte kommer till skada och/eller utsätts för olja eller vatten.

3. Inspektion av terminaler (verktyg och batteri)

Kontrollera att spån och damm inte har ansamlats på terminalerna.

Kontrollera ibland före, under och efter operationen.

FÖRSIKTIGT

Ta bort eventuella spån eller damm som kan ha ansamlats på terminalerna.

Underlåtenhet att göra detta kan leda funktionsstörning.

När elverktyget har använts klart ska du torka av verktygshuset (särskilt ventilationshålen, områden runt utlösaren och områden nära lockets kanter som måste torkas noga) med en trasa som fuktats i tvållösning och vridits ur ordentligt för att få bort all betong.

Använd inte bensin, thinner eller fotogen eftersom de kan lösa upp plast.

Avlägsna omedelbart all betong som har fastnat på den fl exibla uppsättningen.

5. Förvaring

Förvara elverktyget på ett ställe där temperaturen inte överstiger 40°C och där inte barn kommer åt den.

OBSERVERA

Förvaring av litiumjonbatterier. Se till att litiumjonbatterier är fulladdade innan de förvaras.

En längre tids förvaring (3 månader eller mer) av batterier med en låg laddningsnivå kan leda till försämrad prestanda, väsentligt minskad användningstid för batterierna eller att batterierna inte kan hålla laddningen.

Men väsentligt minskad användningstid för batterier kan återställas genom upprepad laddning och användning av batterierna två till fem gånger.

Om batteriernas användningstid förblir extremt kort även efter upprepad laddning och användning, anse att batterierna är slut och köp nya batterier.

FÖRSIKTIGT

Vid användning och underhåll av elverktyg måste de säkerhetsbestämmelser och standarder som gäller i respektive land iakttas.

Viktigt meddelande för batterier till HiKOKI batteridrivna elektriska verktyg

Använd alltid anvisade originalbatterier. Vi kan inte garantera säkerheten och prestanda för våra batteridrivna elektriska verktyg som används med andra batterier än de vi anvisat eller när batterier har tagits isär och modifi erats (så som isärtagning och utbyte av celler eller andra inre delar).

GARANTI

Vi garanterar HiKOKI Elektriska verktyg i enlighet med lagstadgade/landsspecifika bestämmelser. Denna garanti täcker inte defekter eller skada på grund av felaktig användning, missbruk eller normal förslitning. Vid till reklamation, var god att skicka det elektriska verktyget, ej isärtaget, med GÄRANTIBEVIS som hittas i slutet på denna instruktion, till en auktoriserad HiKOKI serviceverkstad.

Information angående buller och vibrationer

Uppmätta värden har bestämts enligt EN60745 och fastställts i enlighet med ISO 4871.

A-vägd ljudeff ektnivå: 96 dB (A)

Uppmätt A-vägd ljudtrycksnivå: 85 dB (A)

Osäkerhet K: 3 dB (A).

Använd hörselskydd.

Vibration totalvärden (triax vektorsumma) har bestämts enligt EN60745.

Vibrationsavgivningsvärde ah, B = 6,0 m/s²

Osäkerhet K = 1,5 m/s2

Det angivna totalvärdet för vibrationer har mätts enligt en standardtestmetod och kan användas vid jämförelse av verktyg.

Det kan också användas vid preliminäruppskattning av exponering.

WARNING

○ Vibrationsavgivning under verkligt användande av elverktyget kan skilja sig från det angivna totalvärdet beroende på det sätt som verktyget är använt på.
○ Identifiera säkerhetsåtgärder som kan utföras för att skydda operatören som baseras på en uppskattning av utsättning i verkligheten (tar med i beräkningen alla delar av användandet så som när verktyget är avstängt och när det körs på tomgång utöver ut då startomkopplaren används).

OBSERVERA

Beroende på HiKOKIs kontinuerliga forsknings- och utvecklingsarbete, förbehåller HiKOKI rätten till ändringar av tekniska data utan föregående meddelande.

FELSÖKNING

Använd felsökningstabellen nedan om redskapet inte fungerar normalt. Om detta inte löser problemet, kontakta din återförsäljare eller ett auktoriserat HiKOKI servicecenter.

1. Motordrivet redskap

Symptom Möjlig orsak Åtgärd
Rör sig inte Slut på batteriet.	Ladda batteriet.
	Batteriet är inte korrekt installerat. Tryck in batteriet tills ett klick hörs.
	Batteriet monterades när strömställaren var intryckt.	På grund av att säkerhetsfunktionen aktiverats.Släpp strömställaren en gång och tryck in den igen så att verktyget rör sig.
Stannade plötsligt Skyddskretsen för överbelastning har aktiverats.		Åtgärda orsaken till överbelastningen.
		Värmeskyddskretsen har aktiverats på grund av överhettning av batteriet eller själva verktyget.
Det går inte att installera batteriet	Försök att installera annat batteri än den angivna typen.	Använd batteri av Multi Volt-typ.

Svenska

1. Laddare

Symptom Möjlig orsak Åtgård
Laddningsindikatorns lampa fl imrar snabbt i lila och batteriet börjar inte ladda.	Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt.
	Det fi nns främmande föremål i batteripolen eller där batteriet är monterat.	Avlägsna det främmande föremålet.
Laddningsindikatorns lampa blinkar i rött och batteriet börjar inte ladda.	Batteriet har inte satts i hela vägen. Sätt i batteriet ordentligt.
	Batteriet är överhettat. Vid upphörande av användning kommer batteriet automatiskt att börja ladda om temperaturen sjunker, men detta kan även minska batteriets livslängd. Det rekommenderas att batteriet kyls av på en välventilerad plats med skydd från direkt solljus innan det laddas.
Batteriets användningstid är kort fastän batteriet är fulladdat.	Batteriets livslängd är slut. Byt ut batteriet mot ett nytt.
Det tar lång tid att ladda batteriet.	Batteriets, laddarens eller den omgivande miljöns temperatur är mycket låg.	Ladda batteriet inomhus eller på en varmare plats.
	Laddarens ventiler är blockerade, vilket gör att de inre delarna överhettas.	Undvik att blockera ventilationsöppningarna.
	Kylfl äkten är inte igång. Kontakta ett auktoriserat HiKOKI-servicecenter för reparation.
USB-strömlampan har slagits av och USB-enheten laddar inte.	Batterikapaciteten har blivit låg. Byt ut batteriet mot ett med kapacitet kvar.
USB-strömlampan slås inte av fastän USB-enheten har laddats färdigt.	USB-strömlampan lyser grönt för att indikera att USB-laddning är möjligt.	Detta är inte ett fel.
Det är osäkert vad USB-enhetens laddningsstatus är, eller om den har laddats färdigt.	USB-strömlampan slås inte av fastän laddningen har slutförts.	Kontrollera den USB-enhet som laddas för att bekräfta dess laddningsstatus.
Laddning av en USB-enhet pausas halvvägs.	Laddaren anslöts till ett eluttag medan USB-enheten laddades med batteriet som strömkälla.	Detta är inte ett fel.Laddaren pausar USB-laddning under cirka 5 sekunder när den växlar mellan strömkällor.
	Ett batteri sattes i laddaren medan USB-enheten laddades med ett vägguttag som strömkälla.
Laddning av USB-enheten pausas halvvägs när batteriet och USB-enheten laddas samtidigt.	Batteriet är fulladdat. Detta är inte ett fel.	Laddaren pausar USB-laddning i ungefär 5 sekunder medan den kontrollerar ifall batteriet har laddats färdigt.
Laddning av USB-enheten påbörjas inte när batteriet och USB-enheten laddas samtidigt.	Den återstående batterikapaciteten är mycket låg.	Detta är inte ett fel.När batterikapaciteten när en viss nivå påbörjas USB-laddning automatiskt.

GENERELLE

SIKKERHEDSADVARSLER FOR ELEKTRISK VÄERKT∅J

ADVARSEL

1) Sikring på arbeidsområdet
