Тип продукт	Безжичен бетонов трошач (вибратор за бетон)
Марка	HiKOKI
Модел	UV3628DA
Номинално напрежение	36 V (Multi-Volt батерия, автоматично превключване 36 V / 18 V)
Честоти на вибрация	Нормален режим: 12 000 min⁻¹; Мощен режим: 15 200 min⁻¹
Диаметър на вибриращата игла	28 мм
Дължина на вибриращата игла	187 мм (цялата игла: 825 мм)
Размери на корпуса (Д × В × Ш)	1045 × 224 × 109 мм
Тегло (с батерия BSL36B18)	4,2 кг (по EPTA 01/2014)
Съвместима батерия	Multi-Volt (BSL36A18 / BSL36B18) – не стандартните серии BSL36xx/18xx
Капацитет на батерията	BSL36A18: 2,5 / 5,0 Ah; BSL36B18: 4,0 / 8,0 Ah (автоматично превключване)
Включено зарядно устройство	Модел UC18YSL3 (плъзгащо зарядно за Li-ion батерии)
Време за зареждане (приблизително при 20 °C)	Около 20 мин (BSL36A18) до 38 мин (BSL36B18) в зависимост от капацитета
Приложения	Уплътняване на бетон при изливане на основи или бетонни изделия
Режим на работа	Избираем: Нормален (12 000 min⁻¹) или Мощен (15 200 min⁻¹)
Ефективна зона на уплътняване	Около 280 мм (10 пъти диаметъра на иглата)
Защита на инструмента	Термична защита и защита от претоварване
Индикатор за нивото на батерията	4-степенен светлинен индикатор на батерията
USB порт (на зарядното)	Да, за зареждане на USB устройство (5 V, 2 A)
Работна температура	-5 °C до 40 °C (инструмент и батерия)
Поддръжка и почистване	Избърсвайте корпуса с влажна кърпа; не използвайте разтворители; почиствайте клемите
Резервни части и ремонтопригодност	Свържете се с оторизиран сервизен център на HiKOKI; използвайте оригинални части
Гаранция	Съгласно законовите/националните разпоредби; не покрива нормално износване или неправилна употреба

Често задавани въпроси - UV3628DA HiKOKI

Каква батерия мога да използвам с HiKOKI UV3628DA?

Само Multi-Volt батерии (BSL36A18 или BSL36B18) са съвместими. Съществуващите батерии от серии BSL3660/3620/3626 или BSL18xx не могат да се използват.

Как да избера между нормален и мощен режим?

Използвайте нормален режим (12 000 min⁻¹) за стандартно уплътняване и когато кофражът може да се деформира. Мощен режим (15 200 min⁻¹) се препоръчва за бетон с висок вискозитет.

Какво да направя, ако инструментът спре внезапно?

Това може да се дължи на претоварване или прегряване. Отпуснете спусъка, отстранете причината за претоварването и оставете инструмента и батерията да се охладят. Ако проблемът продължава, свържете се с оторизиран сервиз.

Как да зареждам правилно батерията?

Включете зарядното UC18YSL3 в мрежов контакт, поставете батерията плътно. Индикаторът мига в синьо по време на зареждане и става постоянно зелен, когато зареждането приключи. Избягвайте зареждане при температури над 50 °C.

Каква е ефективната зона на уплътняване на иглата?

Диаметърът на уплътняемата зона е около 280 мм, т.е. 10 пъти диаметъра на иглата (28 мм). Премествайте иглата на редовни интервали, по-малки от този размер.

Мога ли да използвам инструмента на дъжд или във влажна среда?

Не, инструментът не трябва да бъде излагана на дъжд или влажни условия. Водата може да проникне в корпуса и да причини токов удар или повреди. Използвайте диференциално устройство (DDR), ако използването във влажна среда е неизбежно.

Как да поддържам инструмента след употреба?

След всяка употреба избърсвайте корпуса (вентилационни отвори, спусък, краища на капаците) с влажна кърпа и мек сапун. Не използвайте бензин или разредител. Незабавно отстранете залепналия бетон върху гъвкавия комплект.

Какво да направя, ако батерията не задържа заряда?

Ако времето на работа стане твърде кратко след няколко цикъла на зареждане и употреба, батерията е в края на живота си. Сменете я с нова. За нови или дълго неизползвани батерии са необходими 2-3 цикъла на зареждане/разреждане, за да се активират химикалите.

Как да съхранявам инструмента и батерията за дълъг период?

Съхранявайте инструмента на сухо място, под 40 °C и извън обсега на деца. За Li-ion батерия, я заредете напълно преди съхранение. Продължителното съхранение (над 3 месеца) с частично заредена батерия може да намали нейната производителност.

Какви аксесоари се доставят с UV3628DA?

Опаковката съдържа основния модул, една батерия (според референцията), зарядно UC18YSL3, гъвкав маркуч и вибрираща игла. Вижте списъка със стандартните аксесоари на страница 239 от ръководството.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ UV3628DA HiKOKI

Прочетете всички предупреждения за безопасност, инструкции, илюстрации и спецификации, предоставени с този електрически инструмент. Неспазването на всички инструкции може да доведе до електрически удар, пожар и/или сериозни наранявания.

Запазете и съхранявайте инструкциите за последващи справки и приложение.

Терминът „електрически инструменти“, използван в предупрежденията за безопасност, се отнася до електрически инструменти, захранвани (с кабел) от мрежата, или такива с батерии (безжични).

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредени или не добре осветени работни места са предпоставка за инциденти.
b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване.
с) Не позволявайте достъп на странични лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

a) Щепселите на електрическите инструменти трябва да отговарят на типа на контактите. Никога не правете канвито и да било промени по щепселите. Не използвайте преходни щепсели за включване на заземени електрически инструменти.
Щепсели, по които не са правени модификации и съответстват на контактите намаляват риска от електрически удар.
b) При работа с електрически инструменти избягвайте контакт на тялото със заземени повърхности като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния контур.
с) Не излагайте електрическите инструменти на влиянието на влага или дъжд. Попадането на влага в електрическите инструменти повишава риска от електрически удар.
d) Не нарушавайте целостта на кабелите. Никога не изключвайте електрическите уреди, като издърпвате от кабела. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар.
e) Ногато използвате електрически уред на открито, използвайте удължител, подходящ за външни условия на работа. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически удар.

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита намалява риска от електрически удар.

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструмент, когато сте изморени, или под влиянието на лекарствени средства, алкохол или опиати. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания.

b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Защитните средства, като прахозащитна маска, защитни обувки с устойчива на плъзгане подметка, каска, или антифони, използвани според условията на работа, ще намалят опасността от нараняване.

с) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на старт бутона, или на превключвателя на захранването, носи опасност от инциденти.

d) Отстранете всички работни приставки, преди да включите уреда към захранването. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване.

e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при неочаквани ситуации.

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Дръжте косата и дрехите си далеч от движещите се части. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти.

g) Ако са осигурени устройства за присъединяване към прахоуловителни инсталации, уверете се, че са правилно присъединени. Използването на прахоуловители и циклони може да намали свързаните със замърсяването рискове.

h) Не позволявайте опитността ви, придобита от честото използване на инструменти, да ви създаде самочувствие, заради което да игнорирате принципите на безопасност при работа с инструменти. Невнимателно действие може да доведе до тежки наранявания в рамките на части от секундата.

4) Експлоатация и поддръжка на електрически инструменти

a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

Подходящият електрически инструмент

осигурява безопасното и по-добро извършване на работните дейности при предвидените номинални параметри.

b) Не използвайте електрическия инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател.

Всеки електрически инструмент, който не може да се контролира от превключвателя, е опасен и подлежи на ремонт.

с) Изключете щепсела на инструмента от източника на захранване и/или извадете батерийния пакет от инструмента, ако той позволява сваляне, преди да извършвате настройки, при смяна на приставки или при съхранение.

Тези предпазни мерки намаляват риска от случайно и нежелано включване на електрическия инструмент.

d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите и тези инструкции, да работят с тях.

Електрическите инструменти представляват опасност в ръцете на неопитни лица.

e) Поддържайте електроинструментите и ансесоарите. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти.

Много злополуки се дължат на лоша поддръжка на електрическите инструменти.

f) Поддържайте режещите инструменти заточени и чисти.

Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно.

g) Използвайте електрически инструменти, приставки и аксесоари, и т.н., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват.

Използване на електрическите инструменти за работи, различни от тези, за които са предвидени, може да доведе до повишен риск и опасни ситуации.

h) Пазете ръкохватките и повърхностите за захважане сухи, чисти, без масло и грес.

Хлъзгавите ръкохватки и повърхности за захважане не позволяват безопасната работа и управление на инструмента в неочаквани ситуации.

5) Експлоатация и поддръжка на електрически инструменти захранвани от батерии

a) Зареждайте уредите само със зарядните устройства, посочени от производителя.

Зарядно устройство, подходящо за един тип батерии, може да създаде риск от пожар при използване за друг тип батерии.

b) Използвайте електрическите инструменти само с определения за тях тип батерии.

Използването на друг тип батерии създава риск от нараняване и пожар.

с) Когато не използвате батериите, те трябва да се съхраняват далеч от други метални предмети като кламери, монети, ключове, гвоздей, винтове или други малки метални

предмети, които могат да осъществят контакт между клемите им.

Контакт между клемите на батериите може да доведе от искри или пожар.

d) При неподходящи условия на съхранение, батериите могат да изтекат; избягвайте контакт. Ако случайно влезете в контакт с електролитната течност, изплакнете обилно с вода. Ако попадне електролит в очите, изплакнете обилно и потърсете медицинска помощ.

Електролитът на батериите може да причини възпаление или изгаряния.

e) Не използвайте батерия или инструмент, които са повредени или модифицирани.

Повредените или модифицирани батерии могат да имат непредвидимо поведение, което да доведе до пожар, експлозия или риск от нараняване.

f) Не излагайте батерията или инструмента на огън или на прекалено висока температура.

Излагането на огън или на температура над 130°C може да предизвика експлозия.

g) Следвайте всични инструкции за зареждане и не зареждайте батерията или инструмента извън температурния диапазон, указан в инструкциите.

Неправилното зареждане или зареждане при температури извън определения диапазон може да повреди батерията и да увеличи риска от пожар.

6) Обслужване

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервисни работници, при използване на оригинални резервни части.

Това ще гарантира безопасността при работа с електрическите инструменти.

b) Никога не обслужвайте повредени батерии. Обслужването на батериите трябва да се извършва само от производителя или от оторизираните доставчици на услуги.

ВНИМАНИЕ

Не допускайте в зоната на работа деца и възрастни хора.

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора.

ДОПЪЛНИТЕЛНИ

ПРЕДУПРЕЖДЕНИЯ ЗА

БЕЗОПАСНОСТ

1. Подготовка и проверка на работното място. Уверете се, че работното място отговаря на всички условия, посочени в мерките за безопасност.

2. Не допускайте навлизането на чужди тела в отвора за свързване на акумулаторни батерии.

3. Никога не разглобявайте презареждащите се акумулаторни батерии и зарядното устройство.

4. Никога не давайте на късо акумулаторните батерии. Късо съединение може да причини пренапрежение и прегряване. Това може да доведе до повреда или изгаряне на батерията.

5. Не изхвърляйте батерия в огън. Това може да доведе до експлозия.

Български

1. Върнете батериите в магазина, от който са били закупени, веднага след като цикълът на живот на презаредените батерии стане прекалено къс за да се използват. Изтощените батерии не трябва да се изхвърлят.
2. Не поставяйте предмети върху отворите за охлаждане на зарядното устройство. Вкарването на метални или запалими премети във вентилационните слотове е доведе до опасност от електрически удар или ще повредят зарядното устройство.
3. При продължителна работа инструментът може да прегрее и съответно да се стигне до повреда на двигателя и превключвателя. Затова, когато корпусът се нагорещи, оставяйте инструмента за малко.
4. Уверете се, че батерията е добре и здраво поставена. Ако е и най-малко разхлабено, то може да се извади и да причини злополука.
5. Никога не докосвайте движещите се части. Никога не поставяйте ръце, пръсти или други части на тялото близо до движещите се части на инструмента.
6. Никога не работете, ако не всички предпазители са на мястото си.
   Никога не работете с този инструмент, ако не всички предпазители или защитни функции са на мястото си и в изправност. Ако поддръжката или обслужването изисква премахването на даден предпазител или защитна функция, уверете се, че сте подменили предпазителя или защитната функция преди да подновите работа с инструмента.
7. НИКОГА не оставяйте инструмента да работи без наблюдение. Изключване.
   Не оставяйте инструмента, докато не спре напълно.
8. Електрическият уред е оборудван с верига за температурна защита, за да предпази двигателя. Продължителната работа може да повиши температурата на уреда, което активира веригата за температурна защита и автоматично прекъсва работата. Ако това се случа, оставете електрическия уред да се охлади, преди да възобновите употребата.
9. Не подлагайте контролния панел на силни удари и не го чупете. Това би създало проблеми.
10. Не използвайте продукта, ако уредът или клемите на батерията (за монтаж на батерията) са деформирани.
    Поставянето на батерията може да причини късо съединение, което може да доведе до поява на дим или запалване.
11. Поддържайте клемите на инструмента (за монтаж на батерията) чисти от пръст и прах.
    ○ Преди работа се уверете, че в зоната на клемите няма натрупани прах и стружки.
    ○ По време на работа се опитвайте да избегнете попадането на стружки или прах върху батерията.
    ○ При прекратяване на работа или след употреба не оставяйте инструмента на място, където може да бъде изложен на прах и стружки.
    Неспазването на това може да причини късо съединение, което може да доведе до поява на дим или запалване.
12. Винаги използвайте инструмента и батерията при температури между -5°C и 40°C.
13. Не докосвайте вибриращия прът, тъй като ще бъде горещ след използването на електрическия инструмент.
14. Не оставяйте електрическия инструмент на маса или на пода, докато вибрира.

15. Когато леете бетон близо до краката си или на плитка площадка, не забравяйте да носите подходяща защита за лице (очила и маска), тъй като бетонът може да се разплиска.

16. Не мийте тялото на електрическия инструмент с вода.

17. Внимавайте да не допуснете вода или бетон да влязат в тялото на електрическия инструмент, докато го използвате.
    Освен това внимавайте да не изпуснете електрическия инструмент в бетона. Ако вода или бетон проникне в тялото на електрическия инструмент, спрете да го използвате и се свържете с оторизиран сервисен център на HiKOKI, за да поискате преглед и/или ремонт.

За да удължите живота на литиево-йонната батерия, тя има защитна функция за прекъсване на подаването на заряд.

В случаите 1 до 3, описани по-долу, когато използвате това изделие, дори при натискане на спусъка, моторът може да спре. Това не е в следствие на повреда, а на защитна функция.

1. Когато разрядът на батерията намалее значително, моторът спира.
   В такъв случай, заредете батерията незабавно.

2. Ако инструментът е бил претоварен, моторът може да спре. В този случай, освободете спусъка и отстранете причината за претоварване. След това може да използвате уреда отново.

3. Ако батерията е прегряла при претоварване, тя може да откаже да работи.

В този случай, спрете използването й, и я оставете да се охлади. След това може да използвате уреда отново.

Освен това, моля, спазвайте следните предупреждения. ПРЕДУПРЕЖДЕНИЕ

За да предотвратите разреждане на батерията, загряване, поява на дим, запалване и експлозия, уверете се, че спазвате указанията за безопасност.

1. Уверете се, че по батерията не се натрупват прах и стружки.

○ Уверете се, че по батерията не се натрупват прах и стружки по време на работа.

○ Уверете се, че прах и стружки не се натрупват върху батерията по време на работа.

○ Не съхранявайте неизползваните батерии в места, където са изложени на въдействието на прах и стружки.

○ При съхранение на батерия, отстранете евентуално натрупани стружки и прах, като не трябва да се съхранява заедно с метални предмети (болтове, гвоздеи и др.).

1. Пазете батерията от пробиване с остри предмети като гвоздеи, от удар с чук, настъпване, или от силен физически удар.

2. Не използвайте видимо повредена или деформирана батерия.

3. Не използвайте батерията с обратен поляритет.

4. Не свързвайте батерията директно към електрически източници, или към куплунга на запалката в лека кола.

5. Не използвайте батерията за цели, различни от предназначението й.

6. Ако батерията не може да се зареди напълно, дори след като изтече препоръчвания период от време, незабавно прекратете последващи опити за зареждане.

7. Не излагайте батерията на високи температури или налягане, не поставяйте в микровълнова фурна, сушилня или контейнери под високо налягане.

8. При установяване на теч или неприятна миризма от батерията, не излагайте на въздействието на силна топлина или открити пламъци.

9. Не използвайте батерията в мета, където се генерира силно статично електричество.
10. Ако батерията тече, има неприятна миризма, загрява или се обезцвети и деформира, или ако се появят необичайни признаци при употреба, презареждане и съхранение, незабавно я отстранете от оборудването или зарядното устройство и не я използвайте.
11. Не потапяйте батерията и не позволявайте навлизането на течности в нея. Проникването на проводими течности като например вода, може да доведе до повреди и да причини пожар или експлозия. Съхранявайте батерията на хладно и сухо място, далеч от горими и леснозапалими материали. Избягвайте атмосфери с корозивни газове.

ВНИМАНИЕ

1. Ако електролит от батерията попадне в очите, не ги търкайте, а изплакнете обилно с чиста, напр. чешмяна, вода и потърсете незабавно лекарска помощ.
   Ако не се вземат мерки, електролитът може да причини очни проблеми.
2. Ако електролит от батерията попадне върху кожата или дрехите, незабавно измийте с чиста, напр. чешмяна, вода.
   Възможно е електролитът да причини кожно възпаление.
3. Ако при първото използване на батерията забележите ръжда, неприятен мирис, прегряване, обезцветяване, деформиране и/или други нередности, не я използвайте и я върнете на доставчика или търговеца, от който сте я закупили.

ПРЕДУПРЕЖДЕНИЕ

Ако чуждо тяло, което е проводник, попадне върху клемите на литиево-йонната батерия, тя може да даде на късо и да причини пожар. Когато съхранявате литиево-йонната батерия спазвайте следните правила за безопасност.

В кутията за съхраняване не поставяйте проводящи предмети като гвоздеи, парчета проводници и медна тел.
○ За да предотвратите късо съединение, след вкарване на батерията в електрическия инструмент поставяйте капака й така, че вентилаторът да не се вижда.

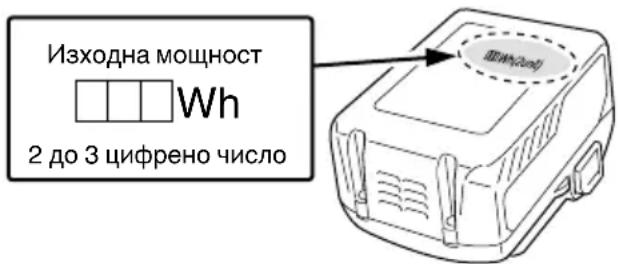

ОТНОСНО ТРАНСПОРТА НА ЛИТИЕВО-ЙОННА БАТЕРИЯ

При транспортиране на литиево-йонна батерия, моля спазвайте следните предпазни мерки.

ПРЕДУПРЕЖДЕНИЕ

Уведомете транспортната компания, че пратката съдържа литиево-йонна батерия, информирайте компанията за нейната изходна мощност и спазвайте инструкциите на транспортната компания, когато уреждате транспорта.

○ Литиево-йонните батерии, които надвишават изходна мощност от 100 Wh, се считат за транспортна категория Опасни стоки и изискват прилагането на специални процедури.
○ За транспортиране в чужбина трябва да спазите международните закони и правила и разпоредби на страната, до която се транспортират.
○ Ако BSL36B18 е монтиран в електроинструмента, мощността ще надвиши 100 Wh и уредът ще бъде класифициран като опасен товар съгласно класификацията на товарите.

Изходна мощност Wh 2 до 3 цифreno число

ПРЕДПАЗНИ МЕРКИ ЗА СВЪРЗВАНЕ НА USB УСТРОЙСТВО (UC18YSL3)

При възникване на неочакван проблем, данните в USB устройство, свързано към този продукт, могат да бъдат повредени или загубени. Винаги осигурявайте резервно копие на всички данни, съдържащи се в USB устройството, преди използването на този продукт. Моля, имайте предвид, че нашата компания не носи отговорност за данните, съхранени в USB устройство, които са повредени или загубени, нито за повреда, която може да възникне в него.

ПРЕДУПРЕЖДЕНИЕ

○ Преди употреба проверете свързващия USB кабел за дефекти или повреди.
Използването на дефектен или повреден USB кабел може да доведе до появата на дим или да причини запалване.
○ Когато продуктът не се използва, поставете гумения капак върху USB порта.
Натрупването на прах и други отпадъци в USB порта може да доведе до появата на дим или да причини запалване.

ЗАБЕЛЕЖКА

○ Възможно е USB зареждането да прекъсва на моменти.
○ Извадете USB устройството от зарядното, когато не се зарежда.
В противен случай животът на батерията на USB устройството може да се скъси, както и да се стигне до неочаквани инциденти.

Възможно е да не можете да заредите някои USB устройства, в зависимост от типа устройство.

ИМЕНА НА ЧАСТИТЕ

(Фиг. 1 – Фиг. 14)

1	Преден капак
2	Заводска табела
3	Двигател
4	Бутон за заключване
5	Пусков ключ
6	Вибриращ прът
7	Гъвкаво свързване
8	Гъвкав маркуч (гъвкав вал)
9	Капак на акумулатора
10	Акумулатор
11	Панел на превключвателя
12	Превключвател на режим
13	Индикаторна лампа
14	Фиксатор
15	Лампа на индикатора за зареждане
16	Превключвател на индикатора за акумулатора
17	Лампа на индикатор за нивото на акумулатора
18	Гумен капак
19	USB порт
20	USB кабел

СИМВОЛИ

ПРЕДУПРЕЖДЕНИЕ

Използвани са следните символи за машината. Уверете се, че разбирате значението им преди използване.

	UV3628DA:Акумулаторен вибратор за бетон
	За да намали риска от наранявания,потребителят трябва да прочетеръководството за работа.
	Само за страни от ЕСНе изхвърляйте електрически уреди заеднос битовите отпадъци!Във връзка с разпоредбите на Европейска Директива 2012/19/ЕС за електрическитеи електронни уреди и нейното приложениесъгласно националните законодателства,електрически уреди, които излизат отупотреба трябва да се събират отделно ипредават в специализирани пунктове зарециклиране.
	Постоянен ток
V	Номинално напрежение
n_0	Скорост на празен ход
	Тегло(Съгласно ЕРТА-процедура 01/2014)

	Включване
	Изключване
	Сложете заключващите механизми на позиция ON (Вкл.).
	Превключвател на режим
	Нормален
	Силов
	Мигащи светлини: Предупредителни сигнали
	Предупреждение
	Забранено действие

Батерия

	Превключател на индикатор за ниво на батерия
	Свети;Остават над 75% от заряда на батерията
	Свети;От заряда на батерията остават 50% – 75%.
	Свети;От заряда на батерията остават 25% – 50%.
	Свети;От заряда на батерията остават по-малко от 25%
	Мига;Батерията е почти изцяло разредена.Заредете батерията при първа възможност
	Мига;Отдаването на мощност е спряно поради високата температура. Извадете батерията от инструмента и я оставете да се охлади напълно.
	Мига;Отдаването на мощност е спряно поради повреда или неизправност. Проблемът може да бъде батерията, така че моля свържете се с търговския си представител.

СТАНДАРТНИ АКСЕСОАРИ

В допълнение към основния комплект (1 комплект) са предоставени и аксесоарите и приставките, изброени на стр. 239.

Стандартните приставки и аксесоари са предмет на промяна без предупреждение.

ИЗБОР НА АКСЕСОАРИ

Аксесоарите на този инструмент са изброени на стр. 240.

ПРИЛОЖЕНИЯ

○ Уплътняване при леене на бетон за основи или бетонни изделия

СПЕЦИФИКАЦИИ

1. Електрически инструмент

Модел UV3628DA
Напрежение 36 V
Вибрационни честоти	12000 мин ^-1 {пъти/мин} (в нормален режим)15200 мин ^-1 {пъти/мин} (в силов режим)
Вибриращ прът	Диаметър: 28 мм, Дължина: 187 мм, Сглобен: 825 мм
(Корпус) Размеридължина х височина х ширина	1045 x 224 x 109 мм
Батерията е налична за този инструмент*	Мултиволтова батерия
Тегло** 4,2 кг (BSL36B18)

* Съществуващите батерии (BSL3660/3620/3626, серии BSL18xx и т.н.) не могат да се използват с този инструмент.
** Съгласно ЕРТА-процедура 01/2014

ЗАБЕЛЕЖКА

В резултат на програмата за непрекъснатото развитие на научно-развойната дейност на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

1. Батерия

Модел BSL36A1	8 BSL36B18
Напрежение	36 V / 18 V(Автоматично превключване*)
Капацитет на батерията	2,5 Ah / 5,0 Ah 4,0 Ah / 8,0 Ah
	(Автоматично превключване*)
Налични безжични продукти**	Мултиволтови серии, 18 V продукт
Налично зарядно устройство	Плъзгащо зарядно устройство за литиево-йонни батерии

* Самият инструмент автоматично ще превключи.
** Моля, вижте нашия общ каталог за подробности.

1. Зарядно устройство

Преди да използвате електрическият инструмент, заредете батерията както следва.

1. Свържете кабела на зарядното устройство към контакт.

Когато включите кабела на зарядното устройство в контакт, светоиндикаторът за заряд ще мига в червено (на интервали от 1 секунда).

1. Поставете батерията в зарядното устройство. Вкарайте батерията плътно в зарядното устройство, както е показано на Фиг. 3 (на страница 2).

2. Зареждане При поставяне на батерия в зарядното устройство, светоиндикаторът за заряд ще мига в синьо.

Когато батерията се зареди напълно, светоиндикаторът за заряд ще свети в зелено. (Вижте Таблица 1)

(1) Индикации на светоиндикатора за заряд Индикациите на светоиндикатора за заряд, отразяващи състоянието на зарядното устройство или акумулаторната батерия, са показани в Таблица 1.

Таблица 1

Индикации на светоиндикатора за заряд
Светоиндикатор за заряд(ЧЕРВЕНО/СИНЬО/ЗЕЛЕНО/ЛИЛАВО)	Преди зареждане	Мига(ЧЕРВЕНО)	Светва за 0,5 секунди. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)[IMAGE]	Свързано към източник на захранване
	По време на зареждане	Мига(СИНЬО)	Светва за 0,5 секунди. Не светва за 1 секунда. (изгасва за 1 секунда)[IMAGE]	Капацитет на батерията под 50%
		Мига(СИНЬО)	Светва за 1 секунда. Не свети за 0,5 секунди. (изгасва за 0,5 секунди)[IMAGE]	Капацитет на батерията под 80%
		Свети(СИНЬО)	Свети непрекъснато[IMAGE]	Капацитет на батерията над 80%
	Завършено зареждане	Свети(ЗЕЛЕНО)	Свети непрекъснато[IMAGE](Продължителен звук на зумер: около 6 секунди)
	Режим готовност поради прегряване	Мига(ЧЕРВЕНО)	Светва за 0,3 секунди. Не свети за 0,3 секунди. (изгасва за 0,3 секунди)[IMAGE][IMAGE][IMAGE]	Прегряла батерия. Зареждането не е възможно.(Зареждането ще започне след охлаждане на батерията)
	Невъзможно зареждане	Мига(ЛИЛАВО)	Светва за 0,1 секунда. Не светва за 0,1 секунда. (изгасва за 0,1 секунда)[IMAGE](Прекъсваш звук на зумер: около 2 секунди)	Повреда в батерията или зарядното устройство

(2) Относно температурата и времето за зареждане на акумулаторната батерия Температурата и времето за зареждане ще бъдат тези, показани в Таблица 2.

Таблица 2

Зарядно			UC18YSL3
Батерия	Напрежение при зареждане		Li-ion
	Температури, при които батерията може да бъде заредена		0°C – 50°C
	Вид батерия V 14,4 18
	Приблизително време за зареждане (при 20°C)		Серия BSL14xx Серия		BSL18xx		Мултиволтови серии
			(4 клетки)	(8 клетки)	(5 клетки)	(10 клетки)	(10 клетки)
			мин.	BSL1415S : 15BSL1415 : 15BSL1415X : 15BSL1420 : 20BSL1425 : 25BSL1430C : 30	BSL1430 : 20BSL1440 : 26BSL1450 : 32BSL1460 : 38	BSL1815S : 15BSL1815 : 15BSL1815X : 15BSL1820 : 20BSL1825 : 25BSL1830C : 30	BSL1830 : 20BSL1840 : 26BSL1850 : 32BSL1860 : 38
USB	Напрежение при зареждане	V	5
	Заряден ток А		2

ЗАБЕЛЕЖКА

Времето за зареждане може да варира според околната температура и източника на напрежение.

1. Разкачете захранващия кабел на зарядното устройство от контакта.
2. Хванете добре зарядното устройство и издърпайте батерията.

ЗАБЕЛЕЖКА

Уверете се, че сте извадили батерията от зарядното устройство след употреба и я запазете.

Относно електрическите разряди при нови батерии и т.н.

Тъй като вътрешният химически състав на новите батерии или батерии, които не са били ползвани дълго време, не е активиран, електрическият разряд може да е нисък при първа и втора употреба. Това е временно явление и нормалното време за зареждане ще бъде възстановено, като презаредите батериите 2-3 пъти.

Как да удължите работата на батериите.

(1) Презареждайте батериите, преди да се изтощят напълно.
Когато усетите, че мощността на уреда намалява, спрете употреба и заредете батерията. Ако продължите работа с уреда и изхабите електрическия ток, батерията може да се повреди и животът ще бъде по-кратък.
(2) Избягвайте презареждане привисоки температури. Зареждаемата батерия ще бъде гореща веднага след употреба. Ако в това състояние батерията се презареди веднага след употреба, вътрешният й химически състав ще се влоши и животът на батерията ще се скъси. Оставете батерията и я заредете, след като е изстинала за известно време.

ВНИМАНИЕ

○ Ако батерията се зарежда в загрято състояние след продължително излагане на пряка слънчева светлина или след непосредствено използване, светоиндикаторът за заряд на зарядното устройство светва за 0,3 секунди и изгасва за 0,3 секунди (изключен за 0,3 секунди). В такъв случай, първо оставете батерията да се охлади и след това започнете зареждането.
○ Когато светоиндикаторът за заряд мига (на интервали от 0,2 секунди), проверете за чужди тела в конектора за батерия на зарядното устройство и ги отстранете. Ако няма чужди тела, вероятно батерията или зарядното устройство са повредени. Занесете ги в оторизиран сервисен център.
○ Тъй като са необходими около 3 секунди на вградения микрокомпютър, за да потвърди, че батерията, зарежданата с UC18YSL3 е извадена, изчакайте поне 3 секунди преди да я поставите отново и да продължите зареждането. Ако батерията бъде поставена преди да минат 3 секунди, може да не бъде заредена правилно.

Действие	Фигура	Страница
Отстраняване и поставяне на батерията (*1)	2	2
Зареждане	3	2
Работа на превключвателя	4	3
Относно функцията за избор на режим (*2)	5	3
Индикатор за нивото на батерията	6	3
Зареждане на USB устройство от електрически източник	12-a	5
Зареждане на USB устройство и батерия от електрически източник	12-b	5
Как се презарежда USB устройство	13	5

При завършване на зареждането на USB устройство	14	5
Избор на аксесоари	—	240

(*1) Отстраняване и поставяне на батерията

ЗАБЕЛЕЖКА

Уверете се, че капакът на батерията е добре затворен, освен ако не изваждате или поставяте батерията.

Ако вода, бетон или прах попадне в тялото на електрическия инструмент или клемите на батерията, може да възникне повреда.

(*2) Относно функцията за избор на режим

ЗАБЕЛЕЖКА

Действието за промяна на режима няма да работи, докато батерията не бъде прикрепена към тялото на електрическия инструмент и не се дръпне спусъкът на превключвателя.

Обърнете внимание, че натискането на спусъка на превключвателя кара пръта да започне да вибрира.

Режим	Нормален	Силов
Показванена панела запревключване	Фиг. 5-а	Фиг. 5-б
Вибрационничестоти	12000 мин ^-1 {пъти/мин}	15200 мин ^-1 {пъти/мин}
Приложения	- Уплътняване- Места, къдетокофражът еподатлив наизкривяване	- Леене набетон с високвискозитет

РАБОТА

ВНИМАНИЕ

○ Поставете вибриращия прът в бетона, като внимавате да не докосва стоманени пръчки или кофраж.
О Не поставяйте тежки предмети върху гъвкавия маркуч и не стъпвайте по него.
○ Не огъвайте гъвкавия маркуч прекомерно, когато използвате електрическия инструмент.
○ Когато приключите с използването на електрическия инструмент, изключете от ключа и изчакайте, докато вибрацията спре, преди да оставите инструмента.
Ако електрическият инструмент се постави на прашно място, преди да спре да вибрира, той може да засмуче прах, което може да причини повреда.

1. Уплътняване на бетон

Дръпнете спусъка на превключвателя, за да започне вибрирането на пръта. Поставете пръта отвесно в бетона. (Виж. „2. Съвети за работа“) Когато излетият бетон спре да губи обем и изглежда светъл на вид (което показва, че съставките са се смесили еднородно), процесът на уплътняване е завършен. Бавно издърпайте пръта навън, така че да не се образува дупка. (Фиг. 7)

Диаметърът на площа, която може да бъде ефективно уплътнена с помощта на електрическия инструмент (Фиг. 8-©), е 280 мм, което е приблизително 10 пъти диаметъра на вибриращия прът. Уплътнете целия бетон, като местите пръта на равни разстояния, по-малки от размера на споменатата по-горе площ. (Фиг. 8)

Български

ЗАБЕЛЕЖКА

Прекомерните вибрации могат да причинят отделяне на съставките на бетона.

Уверете се, че вибриращят прът не докосва стоманени пръчки или кофраж.

2. Съвети за работа

● Ако хоросанът се е отделил

Ако откриете места, където грубата смес* и хоросанът са се отделили един от друг (Фиг. 9-①), изгребете отделената груба смес и я зарийте в площ от бетона, където има много хоросан (Фиг. 9 -⑤), след това уплътнете съответната област. (Фиг. 9-a) Докато извършвате тези действия, не бъркайте бетона в кофража, като използвате вибратора. В противен случай ще се движи само хоросанът, който има добра тънколивност, което допълнително ще влоши отделянето на бетона. (Фиг. 9-b)

* Грубата смес се отнася за пясък и натрошени камъни, които не преминават през 5 мм сито.

* Хоросанът се отнася за всички бетонни съставки, с изключение на грубата смес.

● При леене на бетон по наклон

Когато отливате бетон по наклон, започнете работа от долния край на наклона. По този начин бетонът ще стане добре уплътнен благодарение на теглото на бетона, който се отлива по-късно, и на приложените вибрации. (Фиг. 10)

ПРЕДУПРЕДИТЕЛНИ СИГНАЛИ

Този продукт включва функции, които са замислени да предпазят самия уред, както и батерията. По време на работа, от момента на изтегляне на превключвателя и десет секунди след неговото освобождаване, всяка от защитните функции може да се задейства, в резултат на което индикаторната лампа на таблото за превключване ще мига, както е показано в Таблица 3, за да уведоми потребителя. Когато се задейства която и да било от предпазните функции, веднага махнете пръста си от спусъка на превключвателя и следвайте указанията, описани в действията за отстраняване на проблем. (Фиг. 11)

Таблица 3

Защитна функция	Дисплей на LED светлината	Ответни мерки
Защита срещупретоварване	Включена 0,1 секунда/изключена0,1 секунди[IMAGE]	Отстранете причината за претоварването.
Температурна защита	Включена 0,5 секунда/изключена0,5 секунди[IMAGE]	Оставете инструмента и батерията да сеохладят изцяло.

Уверете се, че ключът е изключен и акумулаторът е свален преди поддръжка и проверка.

1. Проверка на монтажните винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт, незабавно го затегнете. Неспазването на горното крие рискове от сериозни злополуки.

2. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

Уверете се, че по клемите не са се събрали прах и стружки.

От време на време проверявайте преди, по време и след операцията.

ВНИМАНИЕ

Отстранете евентуално натрупани стружки и прах от клемите.

В противен случай има опасност от повреда.

4. Външно почистване

След използване на електрическия инструмент, избършете тялото на инструмента (по-специално вентилационните отвори, областите около спусъка на превключвателя и в близост до ръбовете на капаците изискват внимателно избърсване), за да махнете бетона с помощта на кърпа, напоена със сапунен разтвор и добре изстискана.

Не използвайте газолин, разредител, бензин или керосин, тъй като те могат да разтварят пластмаса.

Незабавно отстранете всякакъв бетон, който се е прикрепил към гъвкавото свързване.

5. Съхранение

Съхранявайте инструмента при температура под 40°C на място, недостъпно за деца.

ЗАБЕЛЕЖКА

Съхранение на литиево-йонни батерии.

Уверете се, че литиево-йонните батерии са напълно заредени, преди да ги оставите за съхранение.

Продължително съхранение (3 месеца или повече) на непълно заредени батерии може да доведе до лоша работа, значительно скъсяване на живота на батериите или да ги направи негодни за употреба.

Въпреки това, батерии със значително скъсен живот могат да бъдат възстановени, чрез няколкократно зареждане и пълното им разреждане от два до пет пъти.

Ако полезният живот на батерията е значително съкратен, независимо от многократното зареждане и използване, считайте батерията за износена и сменете с нова.

ВНИМАНИЕ

По време на работа и поддръжка на електрически уреди трябва да се спазват разпоредбите и стандартите за безопасност за всяка страна.

Важна информация за батерии за безжични инструменти HiKOKI

Моля, винаги използвайте нашите оригинални батерии. Не гарантираме безопасността и работата на уреда, когато се използват батерии, различни от посочените от нас, или когато са правени промени по батериите (като разглобяване и подмяна на клетките или други вътрешни компоненти).

ГАРАНЦИЯ

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и такива, които се дължат на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена в края на инструкциите, на оторизиран сервизен център на HiKOKI.

Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871.

Измерено А-претеглено шумово ниво: 96 dB (A) Измерена А-претеглена сила на звука: 85 dB (A) Неточност К: 3 dB (A).

Носете антифони.

Общи стойности на вибрации (векторна сума) определени съгласно EN60745.

Стойност на вибрационните емисии ah, B = 6,0 м/сек² Неточност K = 1,5 м/сек²

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти.

Освен това стойностите могат да се използват за предварителна оценка.

ПРЕДУПРЕЖДЕНИЕ

○ Вибрациите по време на практическо използване на инструмента, могат да се различават от посочените общи стойности, в зависимост от начина на използване на инструмента.
Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).

ЗАБЕЛЕЖКА

В резултат на програмата за непрекъснатото развитие на научно-развойната дейност на HiKOKI, дадените тук спецификации са предмет на промяна без уведомление.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Използвайте инспекциите в таблицата по-долу, ако инструментът не функционира нормално. Ако с това проблемът не бъде отстранен, обърнете се към вашия дилър или към оторизирания сервисен център на HiKOKI.

1. Електрически инструмент

Симптом Възможна причина Отстраняване
Не се движи	Няма останал акумулатор.	Заредете акумулатора.
	Акумулаторът не е поставен правилно.	Вкарайте акумулатора навътре, докато не чуете щракване.
	Батерията е поставена с издърпан превключвател.	Поради задействане на функцията за безопасност.Освободете превключвателя веднъж и го издърпайте отново, така че инструментът да се раздвижи.
Рязко спиране	Активирана е защитната верига срещу претоварване.	Отстранете причината за претоварването.
	Топлозащитната верига се активира поради прегряване на акумулатора или самия инструмент.	Оставете акумулатора и инструмента да се охладят напълно.
Не можете да поставите акумулатора	Опит за монтиране на акумулатор, различен от посочения тип.	Използвайте мултиволтов акумулатор.

1. Зарядно устройство

Симптом Възможна причина Отстраняване
Индикаторната лампа за заряд мига бързо в лилаво, но зареждането на акумулатора не започва.	Акумулаторът не е поставен докрай.	Поставете акумулатора стабилно.
	Има чужди тела в клема на акумулатора или където акумулаторът е прикрепен.	Отстранете външните предмети.
Индикаторната лампа за заряд мига в червено, но зареждането на акумулатора не започва.	Акумулаторът не е поставен докрай.	Поставете акумулатора стабилно.
	Акумулаторът е прегрял.	Акумулаторът автоматично ще започне да се зарежда, ако температурата спадне, но това намалява живота му. Препоръчително е преди зареждане акумулаторът да се охлади на добре проветриво място, далеч от пряка слънчева светлина.
Времето на използване на акумулатора е кратко, макар и да е изцяло зареден.	Животът на акумулатора е завършил.	Заменете акумулатора с нов.
Акумулаторът се нуждае от много време за зареждане.	Температурата на акумулатора, зарядното устройство или околната среда е прекалено ниска.	Заредете акумулатора на закрито или в друга по-топла среда.
	Вентилационните канали на акумулатора са блокирани, което причинява прегряване на вътрешните компоненти.	Избягвайте блокирането на каналите.
	Охлаждацият вентилатор не работи.	Свържете се с оторизиран сервисен център на HiKOKI за поправка.
Лампата за USB захранване е изключена и USB устройството не се зарежда.	Зарядът на акумулатора е понижен.	Заменете акумулатора с друг, който има оставащ капацитет.
		Включете щепсела на зарядното устройство в електрически контакт.
Лампата на USB захранването не се изключва, въпреки че е завършило зареждането на USB устройството.	Лампата на USB захранването свети в зелено, за да покаже, че е възможно зареждането на USB.	Това не означава, че има неизправност.
Не е ясно какъв е статусът на зареждане на USB устройството и дали неговото зареждане е приключило.	Лампата за USB захранването не се изключва, дори когато захранването приключи.	Проверете USB устройството, което се зарежда, за да потвърдите неговия статус на зареждане.
Зареждането на USB устройството спира по средата.	Зарядното устройство е включено в електрически контакт, докато USB устройството се зарежда, използвайки акумулатора като източник на захранване.	Това не означава, че има неизправност. Зарядното устройство прекъсва зареждането на USB за около 5 секунди при преминаване между различни източници на захранване.
	В зарядното устройство е включен акумулатор, докато USB устройството се зарежда, използвайки електрически контакт като източник на захранване.
Зареждането на USB устройството прекъсва по средата, когато акумулаторът и USB устройството се зареждат по едно и също време.	Акумулаторът е напълно зареден.	Това не означава, че има неизправност. Зарядното устройство прекъсва USB зареждането за около 5 секунди, докато проверява дали акумулаторът е зареден успешно.
Зареждането на USB устройството не започва, когато акумулаторът и USB устройството се зареждат по едно и също време.	Оставащит капацитет на акумулатора е изключително нисък.	Това не означава, че има неизправност. Когато капацитетът на акумулатора достигне определено ниво, USB зареждането започва автоматично.

OPŠTA BEZBEDNOSNA UPOZORENJA ZA ELEKTRIČNI ALAT

UPOZORENJE
