GEBRUIKSAANWIJZING KC150.9 KRESS

• Sommige afgebeelde of beschreven toebehoren worden niet meegeleverd.88

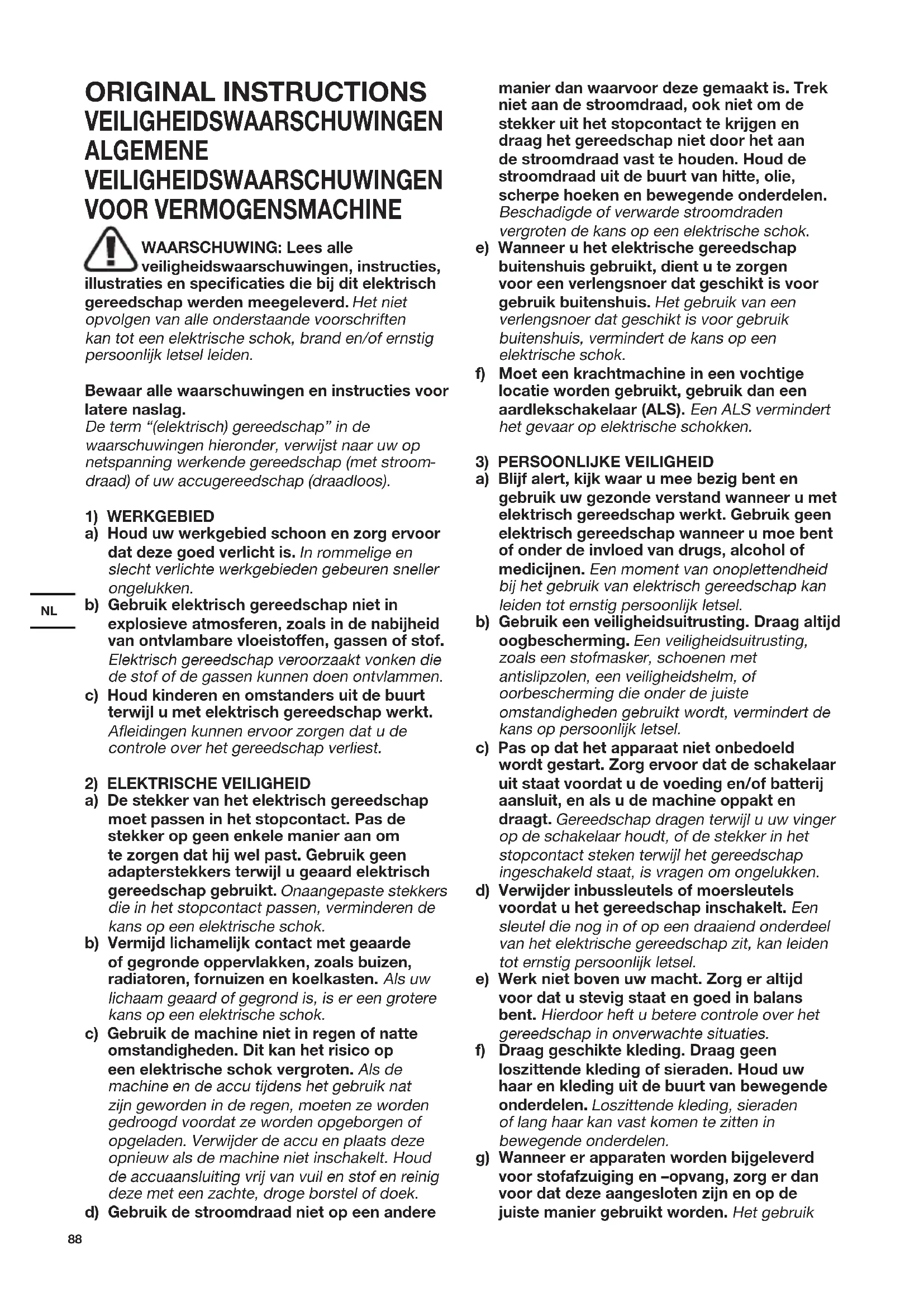

ORIGINAL INSTRUCTIONS VEILIGHEIDSWAARSCHUWINGEN ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR VERMOGENSMACHINE WAARSCHUWING: Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap werden meegeleverd. Het niet opvolgen van alle onderstaande voorschriften kan tot een elektrische schok, brand en/of ernstig persoonlijk letsel leiden. Bewaar alle waarschuwingen en instructies voor latere naslag. De term “(elektrisch) gereedschap” in de waarschuwingen hieronder, verwijst naar uw op netspanning werkende gereedschap (met stroom

draad) of uw accugereedschap (draadloos).

a) Houd uw werkgebied schoon en zorg ervoor dat deze goed verlicht is. In rommelige en slecht verlichte werkgebieden gebeuren sneller ongelukken. b) Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de nabijheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die de stof of de gassen kunnen doen ontvlammen. c) Houd kinderen en omstanders uit de buurt terwijl u met elektrisch gereedschap werkt. Aeidingen kunnen ervoor zorgen dat u de controle over het gereedschap verliest.

2) ELEKTRISCHE VEILIGHEID

a) De stekker van het elektrisch gereedschap moet passen in het stopcontact. Pas de stekker op geen enkele manier aan om te zorgen dat hij wel past. Gebruik geen adapterstekkers terwijl u geaard elektrisch gereedschap gebruikt. Onaangepaste stekkers die in het stopcontact passen, verminderen de kans op een elektrische schok. b) Vermijd lichamelijk contact met geaarde of gegronde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Als uw lichaam geaard of gegrond is, is er een grotere kans op een elektrische schok. c) Gebruik de machine niet in regen of natte omstandigheden. Dit kan het risico op een elektrische schok vergroten. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt. Houd de accuaansluiting vrij van vuil en stof en reinig deze met een zachte, droge borstel of doek. d) Gebruik de stroomdraad niet op een andere manier dan waarvoor deze gemaakt is. Trek niet aan de stroomdraad, ook niet om de stekker uit het stopcontact te krijgen en draag het gereedschap niet door het aan de stroomdraad vast te houden. Houd de stroomdraad uit de buurt van hitte, olie, scherpe hoeken en bewegende onderdelen. Beschadigde of verwarde stroomdraden vergroten de kans op een elektrische schok. e) Wanneer u het elektrische gereedschap buitenshuis gebruikt, dient u te zorgen voor een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een verlengsnoer dat geschikt is voor gebruik buitenshuis, vermindert de kans op een elektrische schok. f) Moet een krachtmachine in een vochtige locatie worden gebruikt, gebruik dan een aardlekschakelaar (ALS). Een ALS vermindert het gevaar op elektrische schokken.

3) PERSOONLIJKE VEILIGHEID

a) Blijf alert, kijk waar u mee bezig bent en gebruik uw gezonde verstand wanneer u met elektrisch gereedschap werkt. Gebruik geen elektrisch gereedschap wanneer u moe bent of onder de invloed van drugs, alcohol of medicijnen. Een moment van onoplettendheid bij het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel. b) Gebruik een veiligheidsuitrusting. Draag altijd oogbescherming. Een veiligheidsuitrusting, zoals een stofmasker, schoenen met antislipzolen, een veiligheidshelm, of oorbescherming die onder de juiste omstandigheden gebruikt wordt, vermindert de kans op persoonlijk letsel. c) Pas op dat het apparaat niet onbedoeld wordt gestart. Zorg ervoor dat de schakelaar uit staat voordat u de voeding en/of batterij aansluit, en als u de machine oppakt en draagt. Gereedschap dragen terwijl u uw vinger op de schakelaar houdt, of de stekker in het stopcontact steken terwijl het gereedschap ingeschakeld staat, is vragen om ongelukken. d) Verwijder inbussleutels of moersleutels voordat u het gereedschap inschakelt. Een sleutel die nog in of op een draaiend onderdeel van het elektrische gereedschap zit, kan leiden tot ernstig persoonlijk letsel. e) Werk niet boven uw macht. Zorg er altijd voor dat u stevig staat en goed in balans bent. Hierdoor heft u betere controle over het gereedschap in onverwachte situaties. f) Draag geschikte kleding. Draag geen loszittende kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Loszittende kleding, sieraden of lang haar kan vast komen te zitten in bewegende onderdelen. g) Wanneer er apparaten worden bijgeleverd voor stofafzuiging en –opvang, zorg er dan voor dat deze aangesloten zijn en op de juiste manier gebruikt worden. Het gebruikNL

van deze apparaten vermindert de gevaren die door stof kunnen ontstaan. h) Als u gereedschap veelvuldig gebruikt, dan kan dit leiden tot het negeren van de veiligheidsprincipes, probeer dit te vermijden. Een achteloze actie kan binnen een fractie van een seconde leiden tot ernstig letsel.

4) GEBRUIK EN ONDERHOUD VAN

ELEKTRISCH GEREEDSCHAP a) Forceer het gereedschap niet. Gebruik gereedschap dat voor de toepassing geschikt is. Het gebruik van geschikt gereedschap levert beter werk af en werkt veiliger als het gebruikt wordt op de snelheid waar het voor ontworpen is. b) Gebruik het gereedschap niet wanneer de aan/uitschakelaar niet functioneert. Gereedschap dat niet kan worden bediend met behulp van de schakelaar is gevaarlijk en dient te worden gerepareerd. c) Neem de stekker uit het stopcontact en/of verwijder de batterij voordat u instellingen veranderd, toebehoren vervangt of de machine opbergt. Deze preventieve veiligheidsmaatregelen verminderen de kans op het ongewild inschakelen van het gereedschap. d) Berg gereedschap dat niet gebruikt wordt buiten het bereik van kinderen op en laat personen die niet bekend zijn met het gereedschap of met deze veiligheidsinstructies het gereedschap niet bedienen. Elektrisch gereedschap kan in de handen van ongetrainde gebruikers gevaarlijk zijn. e) Onderhoud elektrisch gereedschap op de juiste wijze. Controleer of bewegende onderdelen nog goed uitgelijnd staan, of ze niet ergens vastzitten en controleer op elke andere omstandigheid die ervoor kan zorgen dat het gereedschap niet goed functioneert. Wanneer het gereedschap beschadigd is, dient u het te repareren voordat u het in gebruik neemt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap. f) Houd snijdend gereedschap schoon en scherp. Goed onderhouden snijdend gereedschap met scherpe zaagbladen/messen zal minder snel vastlopen en is makkelijker te bedienen. g) Gebruik het gereedschap, de accessoires, de bitjes, enz. in overeenstemming met deze instructies en op de manier zoals bedoeld voor het specifieke type elektrisch gereedschap, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gereedschap gebruiken voor andere doeleinden dan waar deze voor ontworpen is, kan gevaarlijke situaties opleveren. g) Houd de handgrepen en grijpoppervlakten droog, schoon en vrij van olie en smeermiddel. Glibberige handgrepen en grijpoppervlakken laten geen veilige hantering toe, en zorgen ervoor dat u geen controle hebt over het gereedschap in onverwachte omstandigheden.

5) GEBRUIK EN ONDERHOUD VAN

ACCUGEREEDSCHAP a) Laad het accupack alleen op met de door de fabrikant aangegeven oplader. Een oplader die geschikt is voor het ene type accupack, kan brand veroorzaken wanneer die gebruikt wordt voor een ander type accupack. b) Gebruik het gereedschap uitsluitend met het aangegeven accupack. Door het gebruik van andere accupacks ontstaat de kans op letsel of brand. c) Wanneer het accupack niet gebruikt wordt, dient u het uit de buurt te houden van metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding kunnen maken tussen de contactpunten van de terminal. Het kortsluiten van de accuterminals kan zorgen voor brandwonden of brand. d) Onder extreme omstandigheden kan er vloeistof uit de accu lopen; raak deze vloeistof niet aan. Wanneer u toch onverhoopt met de vloeistof in aanraking komt, dient u dit onmiddellijk af te spoelen met water. Wanneer de vloeistof in de ogen komt, dient u zo snel mogelijk een arts te raadplegen. Vloeistof die afkomstig is uit de accu kan irritatie of brandwonden veroorzaken. e) Gebruik geen accu of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu’s kunnen onvoorspelbaar reageren, wat kan leiden tot brand, explosie of het veroorzaken van letsel. f) Stel een accu of gereedschap niet bloot aan vuur of extreme temperatuur. Blootstelling aan brand of een temperatuur boven 130 °C kan explosie veroorzaken. g) Volg alle instructies en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat vermeld is in de handleiding. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.

a) Laat uw elektrisch gereedschap repareren door een bevoegde reparateur die alleen originele reserveonderdelen gebruikt. Zo bent u er zeker van dat uw gereedschap veilig blijft. b) Repareer nooit beschadigde accu’s. Reparatie van accu’s mag alleen worden uitgevoerd door de fabrikant of geautoriseerde onderhoudstechnici.90

Lees de instructies aandachtig door. Maak u vertrouwd met de bedieningsknoppen en het juiste gebruik van de machine. b) Kinderen of personen die de instructies niet kennen mogen dit apparaat niet gebruiken. De lokale wetging kan de leeftijd van de bediener begrenzen. c) Gebruik de kantensnijder nooit als er zich mensen, in het bijzonder kinderen of huisdieren, in de buurt bevinden. d) Onthoud dat de bediener of gebruiker verantwoordelijk is voor ongevallen of gevaren die zich bij ander personen of hun eigendommen voordoen.

a) Tijdens het gebruik van de kantensnijder dient u altijd gehoorbescherming en een veiligheidsbril, stevig schoeisel en een lange broek te dragen. b) Controleer het oppervlak waar u het gereedschap wilt gebruiken en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen. c) Voordat u het apparaat gebruikt, dient u de messen, moer van de messen en de opbouw van de messen op slijtage of beschadigingen te controleren. Vervang versleten of beschadigde messen en moeren als set om de balans te behouden. d) Gebruik alleen onderdelen en accessoires die worden aanbevolen door de fabrikant.

a) Gebruik de kantensnijder alleen bij daglicht of voldoende kunstmatig licht. b) Let op uw houding als u het apparaat op hellingen gebruikt. c) Altijd lopen, nooit rennen. d) Wees zeer voorzichtig als u draait of de kantensnijder in uw richting trekt. e) Zorg ervoor dat het mes stil staat voordat u over oppervlakken gaat die niet uit gras bestaan en als u de kantensnijder van en naar het werkgebied brengt. f) Gebruik de kantensnijder niet als deze defect is, of de bescherming ontbreekt of niet juist is gemonteerd. g) Volg de instructies om de motor voorzichtig aan te zetten en houd uw voeten weg van het mes. h) Kantel niet wanneer u de motor aanzet, tenzij het mes moet worden gekanteld om te starten. Kantel in dit geval niet meer dan absoluut noodzakelijk en til alleen het onderdeel van de operator af.

i) Start de motor niet, als zich personen voor

het(de) mes(sen) bevinden. j) Houd uw handen en voeten uit de buurt van de draaiende onderdelen. k) Schakel de motor altijd uit en verbreek de verbinding met de accu:

1) Voor het verwijderen van blokkades;

2) Voor het controleren, reinigen of onderhouden

van het(de) mes(sen);

3) Na het raken van een vreemd voorwerp:

Inspecteer het(de) mes(sen) op beschadigingen en voer reparaties uit voordat u de kantensnijder weer start en in gebruik neemt;

4) Als de kantensnijder overmatig trilt (direct

controleren). l) Verwijder altijd de batterij uit de machine wanneer u de snijmachine verlaat. m) Zorg er altijd voor dat de ventilatieopeningen vrij zijn van afzettingen.

4. Onderhoud en opslag

a) Zorg dat alle moeren, bouten en schroeven altijd stevig vastgedraaid zijn om een veilige werking van het gereedschap te waarborgen. b) Vervang versleten of beschadigde onderdelen. c) Probeer het gereedschap niet zelf te repareren tenzij u de vaardigheden hiertoe bezit. d) Gebruik alleen reserve-onderdelen en accessoires die door de fabrikant zijn aanbevolen. e) Wanneer niet in gebruik, berg de machine op buiten het bereik van kinderen. f) Controleer en onderhoud de machine regelmatig. Laat de machine alleen door een erkende reparateur repareren. VEILIGHEIDSINSTRUCTIES

a) Batterijcellen en accupacks mogen niet gedemonteerd, geopend of vernietigd worden. b) Sluit accupacks niet kort. Bewaar accupacks niet willekeurig in een doos of lade waar ze elkaar kunnen kortsluiten of door geleidende voorwerpen kortgesloten kunnen worden. Houd het accupack op een afstand van andere metalen voorwerpen als paperclips, muntstukken, sleutels, nagels, schroeven en andere kleine metalen voorwerpen die de contacten van de accupack kunnen verbinden. Kortgesloten contacten van accupacks kunnen brandwonden of brand veroorzaken. c) Stel accupacks niet bloot aan warmte of vuur. Vermijd opslag in direct zonlicht. d) Stel accupacks niet bloot aan mechanische schokken. e) Als een accu lekt dient men voorzichtig te zijn dat de vloeistof niet in contact komt met de huid of de ogen. Als dat toch gebeurt spoelt men de huid onder stromend water en raadpleegt men een arts. f) Houd batterijcellen en accupacks schoon en droog. g) Veeg de aansluitingen van het accupack schoon met een droge doek als ze vuil zijn geworden. h) Accupacks moeten voor gebruik wordenNL

opgeladen. Lees de gebruiksaanwijzing voor de juiste laadinstructies.

i) Laat accupacks niet langdurig opladen als ze

niet worden gebruikt. j) Na een lange opslagperiode kan het nodig zijn het accupack enkele keren op te laden en te ontladen voor een optimale prestatie. k) Laad alleen op met een lader met de technische gegevens van Kress. Gebruik geen andere lader dan de lader die specifiek voor dat doel met de apparatuur is meegeleverd. l) Gebruikt geen accupack dat niet bedoeld is voor gebruik met deze apparatuur. m) Houd accupacks buiten het bereik van kinderen. n) Bewaar de oorspronkelijke instructies van het product voor latere gebruik. o) Verwijder het batterijpakket uit de apparatuur als het niet in gebruik is. p) Volg de juiste procedure voor afvalverwijdering na afdanken van dit apparaat. q) Gebruik geen cellen van verschillende fabrikanten, capaciteit, afmetingen of typen binnen een apparaat. r) Houd de accu uit de buurt van microgolven en hoge druk. GEBRUIKERSHANDLEIDING

SNOERLOZE PRODUCTEN a) Het gebruik van dit apparaat is onderhevig aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storing aanvaarden, met inbegrip van storing die ongewenste werking kan veroorzaken. b) Let op: Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door de instantie, die verantwoordelijk is voor de naleving, kunnen het recht van de gebruiker om het apparaat te bedienen tenietdoen. c) OPMERKING: Dit apparaat genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet volgens de instructies geïnstalleerd en gebruikt, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie, dat er in een bepaalde installatie geen storing zal optreden. Als dit apparaat schadelijke storing veroorzaakt aan de ontvangst van radio of televisie, hetgeen kan worden vastgesteld door het apparaat aan en uit te zetten, wordt de gebruiker aangeraden, te proberen deze storing te verhelpen door één of meerdere van de volgende maatregelen te nemen: - Heroriënteer of verplaats de ontvangstantenne. - Vergroot de afstand tussen de apparatuur en de ontvanger. - Sluit de apparatuur aan op een stopcontact van een ander circuit dan dat waarop de ontvanger is aangesloten. - Raadpleeg de leverancier of een ervaren radio/ tv-technicus voor hulp. SYMBOLEN Lees de gebruikershandleiding om het risico op letsels te beperken Draag gehoorbescherming en een veiligheidsbril Draairichting van het mes Houd omstanders op een veilige afstand Vliegende voorwerpen Draaiend snijmes Afgedankte elektrische producten mogen niet bij het normale huisafval terechtkomen. Breng deze producten waar mogelijk naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente informatie en advies over het recyclen van elektrische apparatuur. Lithium-ionbatterij, die is gelabeld met de symbolen die horen bij "gescheiden inzameling" van alle batterijpakketten en batterijpakketten. Het wordt vervolgens gerecycled of verwijderd om de milieu- impact te verminderen. Batterijpakketten kunnen schadelijk zijn voor het milieu en de volksgezondheid omdat ze schadelijke stoffen bevatten.92

Niet verbranden.Accu's kunnen in de waterkringloop terechtkomen als ze op onjuiste wijze worden weggegooid, wat gevaarlijk kan zijn voor het ecosysteem. Gooi afgedankte accu's niet weg bij het ongesorteerde huishoudelijke afval.Draag beschermende handschoenen Zorg ervoor dat de batterij voorafgaand aan het verwisselen van de accessoires wordt verwijderd. ASSEMBLAGE EN BEDIENING OPMERKING: lees het instructieboekje aandachtig voor gebruik van het gereedschap. VOOR GEBRUIK:Montage van de voorste handgreep (Zie Afb. A1，A2)

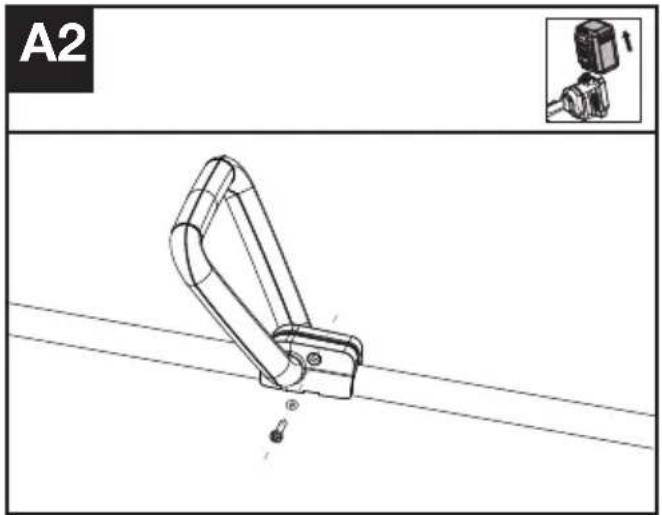

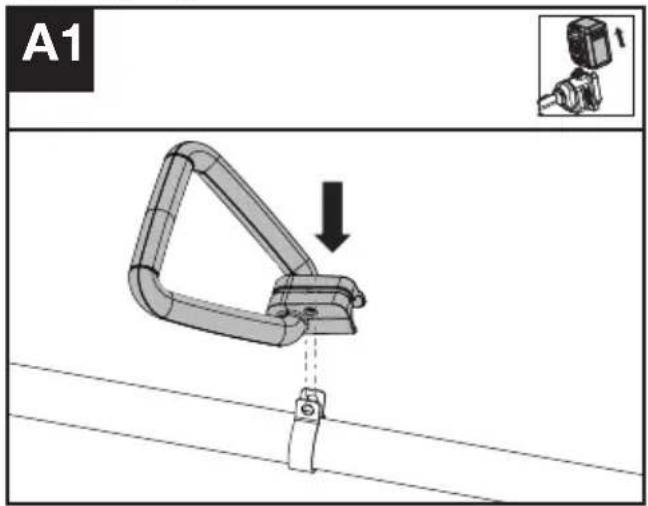

1. Verwijder de tape.2. Bevestig de voorste handgreep en de onderste klem op de as. 3. Steek de bout door de gaten. 4. Draai de voorste handgreep vast.WAARSCHUWING: Pas de voorste handgreep naar wens aan om ervoor te zorgen dat uw voorste arm recht is wanneer u de trimmer gebruikt. De schouderriem monteren (Apart verkrijgbaar) (Zie afb. B1)1. Pas de lengte van de schouderband aan.2. Bevestig de karabijnhaak van de schouderriem aan het bevestigingspunt op de as van de trimmer. Instellen van de maaihoogte (See Fig.B2,B3)1. Schakel het elektrische gereedschap uit en verwijder de accu.2. Draai de vleugelmoer los. Duw het hoogtewiel omhoog om de maaidiepte te verhogen (a) of omlaag om de maaiidiepte te verlagen.3. Het wordt aanbevolen om het dieptewiel zo af te stellen dat het blad van de kantensnijder net de grond raakt of maximaal 0,2 in. (5 mm) boven het oppervlak van de grond komt.4. Draai de vleugelmoer vast. Controleer de snijdiepte terwijl u in de normale werkpositie staat en corrigeer deze indien nodig.NL

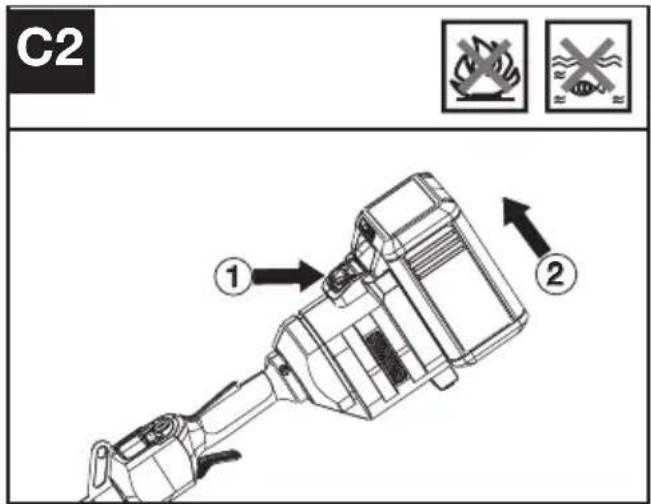

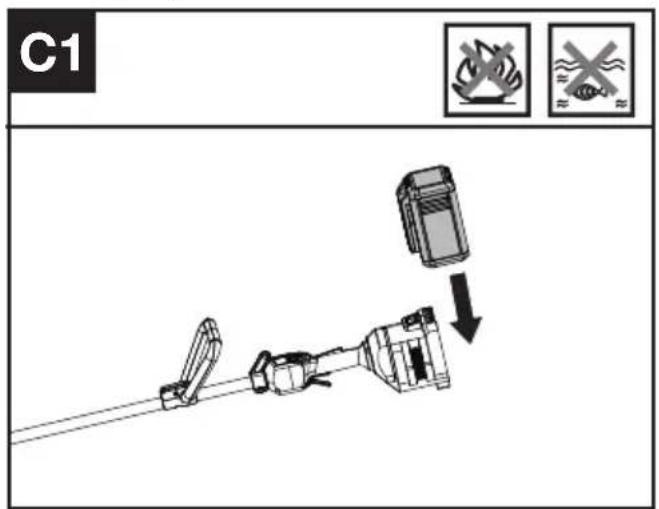

Het accupack verwijderen of plaatsen (Zie Afb. C1, C2)

1. Schuif het batterijpak in het batterijvak.

2. Druk de grendel van de batterij in en verwijder de

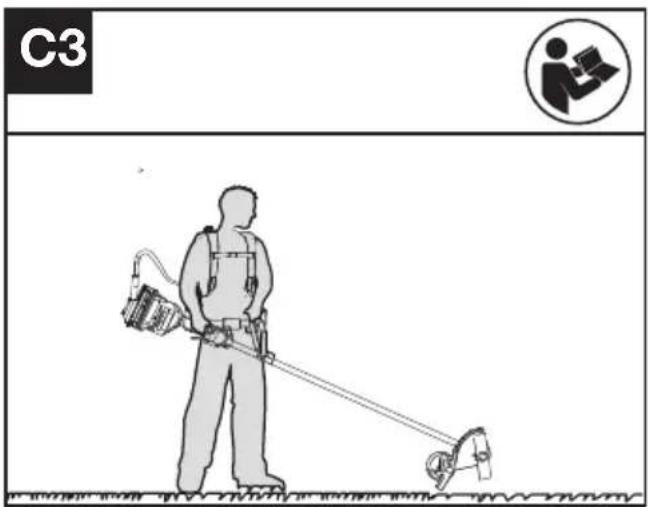

batterij uit de machine. Koppeling met het rugzakharnas (Zie Afb. C3) De trimmer kan worden aangesloten met een optioneel rugzakharnas (niet meegeleverd). Raadpleeg de handleiding van het rugzakharnas voor meer informatie.

(ZIE AFB. D) Controle van de bedieningselementen Aanwezigheidsschakelaar en gashendel

1. Verwijder de batterij.

2. Probeer de gashendel in te drukken. Als het

mogelijk is de gashendel in te drukken zonder de aanwezigheidsschakelaar in te drukken, is de aanwezigheidsschakelaar defect. Staak het gebruik van de trimmer en neem contact op met de servicevertegenwoordiger.

4. Houd eerst de aanwezigheidsschakelaar

ingedrukt en druk op de gashendel.

5. Laat de gashendel en de

aanwezigheidsschakelaar los. Als de gashendel of de aanwezigheidsschakelaar vast blijft zitten en niet terug kan veren naar de oorspronkelijke positie. Staak het gebruik94

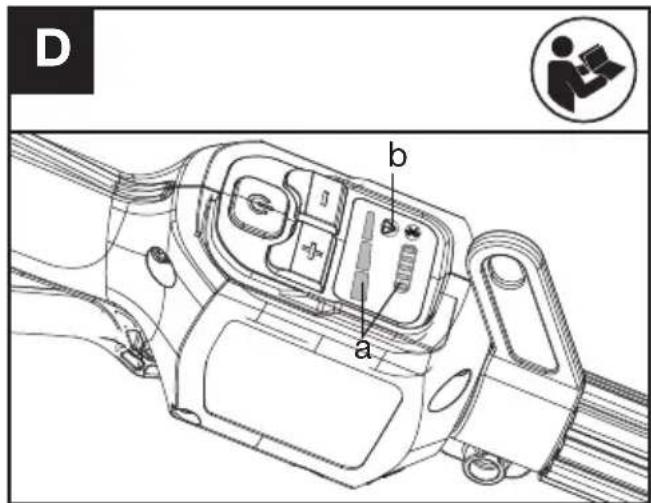

van de trimmer en neem contact op met de servicevertegenwoordiger. Het display controleren1. Plaats de batterij.2. Houd de Aan/Uit-schakelaar ingedrukt. Het apparaat is ingeschakeld wanneer de LED (a) brandt. Het apparaat is uitgeschakeld wanneer de LED (a) niet brandt.3. Druk eerst op de aanwezigheidsschakelaar en vervolgens op de gashendel om de machine te starten. De trimmerkop draait. 4. Als het waarschuwingslampje (b) oplicht of knippert, raadpleeg dan het hoofdstuk Problemen oplossen voor oplossingen.5. Laat de gashendel los. De trimmerkop stopt na een korte vertraging met draaien Als de trimmerkop blijft draaien, verwijdert u de batterij en neemt u contact op met de servicevertegenwoordiger.

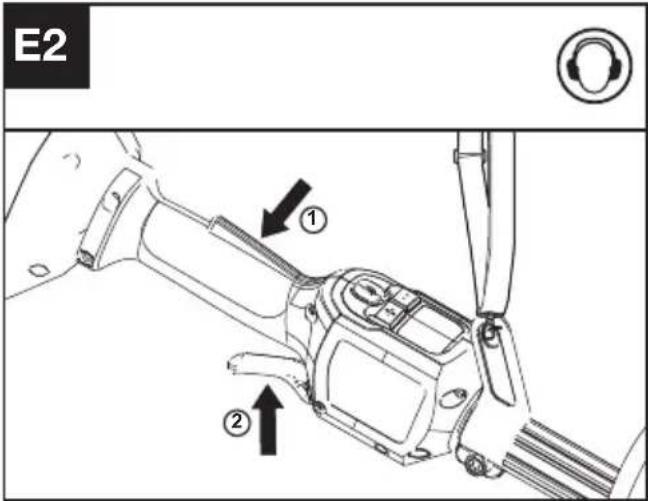

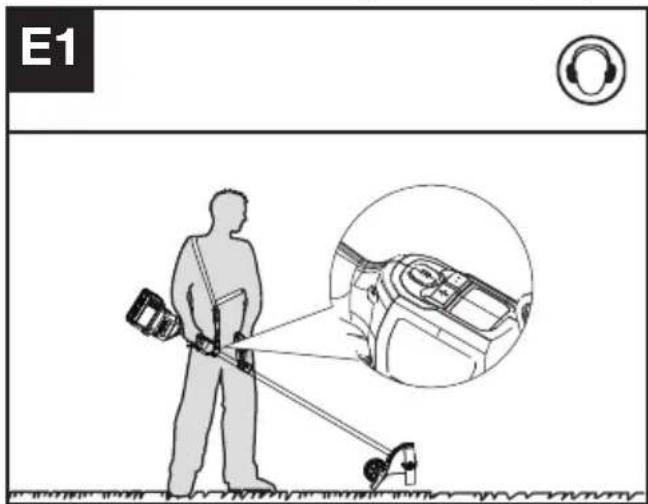

1. Houd de trimmer met uw rechterhand stevig vast aan de bedieningshandgreep – leg uw duim om de handgreep. Houd de trimmer met uw linkerhand vast aan de hulphandgreep – leg uw duim om de handgreep.2. Houd de Aan/Uit-schakelaar ingedrukt totdat de groene LED brandt. De groene LED geeft het vermogensniveau aan.3. Druk eerst op de aanwezigheidsschakelaar en vervolgens op de gashendel om de machine te starten. De groene LED voor start/stop gaat na 5 seconden uit als het niet als veiligheidsprocedure wordt gebruikt. Wanneer er niet wordt gemaaid, blijft het apparaat ingeschakeld als de aanwezigheidsschakelaar voor de operator ingedrukt wordt gehouden zonder de machine te bedienen. Als de groene LED uitgaat, moet het product opnieuw worden gestart.OPMERKING: De aanwezigheidsschakelaar is ontworpen om onbedoelde bediening te voorkomen. Zodra u de aanwezigheidsschakelaar indrukt, ontgrendelt deze de gashendel. Selecteren van de snelheid Afhankelijk van de toepassing kunnen 3 vermogensniveaus worden ingesteld. Gebruik de +/- om de snelheid te regelen. De LEDs geven het geselecteerde snelheidsniveau aan. Des te hoger het vermogensniveau, des te sneller de maaikop kan draaien. De kantensnijder stopzetten Laat de gashendel los om de machine te stoppen.WAARSCHUWING! De snijkop blijft draaien nadat de maaier is uitgeschakeld. Wacht tot de kop is gestopt voordat u het gereedschap neerlegt.VOOR GEREEDSCHAP MET ACCU’SDe aanbevolen omgevingstemperatuur voor het ontladen is -20đ~45đ (-4°F~113°F). De aanbevolen omgevingstemperatuur voor het laadsysteem tijdens het opladen ligt tussen -5đ (23°F) en 45°C (113°F).NL

TRANSPORT Vervoer van de kantensnijder1. Zet de kantensnijder uit en verwijder de accu.2. Wanneer u uw kantensnijder met de hand transporteert, houd dan het midden van de as vast om ervoor te zorgen dat uw apparaat parallel met de grond is.3. Wanneer u uw kantensnijder in een voertuig transporteert, zet hem dan vast en plaats deze zodanig dat beweging of beschadiging wordt voorkomen.Vervoer van de batterij1. Zorg ervoor dat de batterij zich in een veilige staat bevindt.2. Gebruik een niet-geleidende verpakking wanneer u de batterij vervoert.3. De meegeleverde Li-Ion batterijen zijn gebonden aan de wetgeving voor gevaarlijke goederen. Vervoer de batterijen alleen als de omhulling van de batterij onbeschadigd is. Verpak de batterijen zodanig dat ze niet kunnen verschuiven in de verpakking. ONDERHOUD Vervanging van het mes (Zie afb. F1,F2,F3)

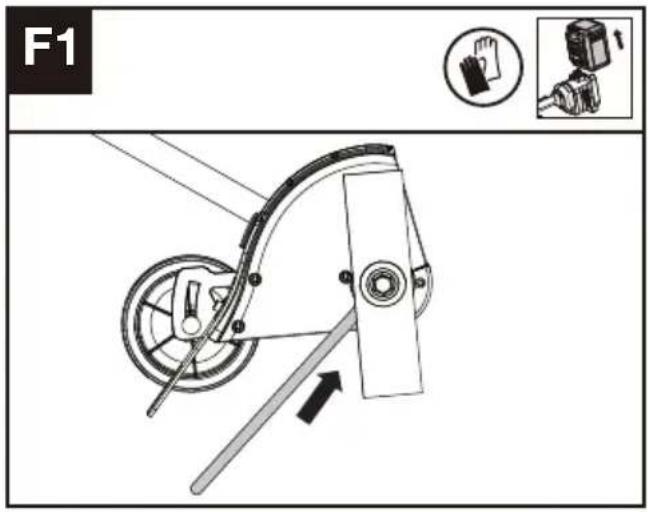

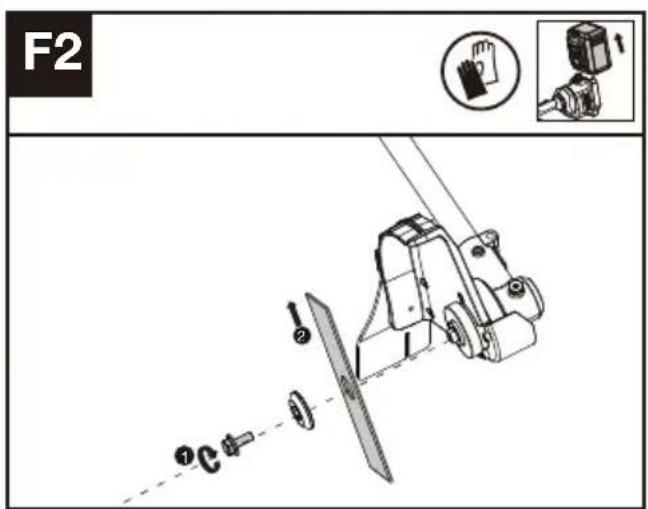

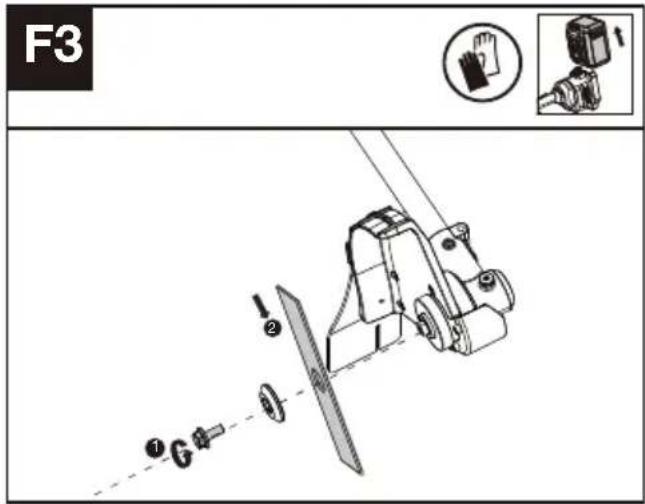

1. Lijn het gat in de binnenste bladadapter uit met de inkeping in het tandwielhuis, en plaats het vergrendelingsgereedschap om te voorkomen dat het blad meedraait.2. Draai de bout los.3. Vervang het mes en draai de bout vast tot 15~20 Nm (11~15 ft-lb).Het smeren van de versnellingsbak (Zie afb. G1, G2)

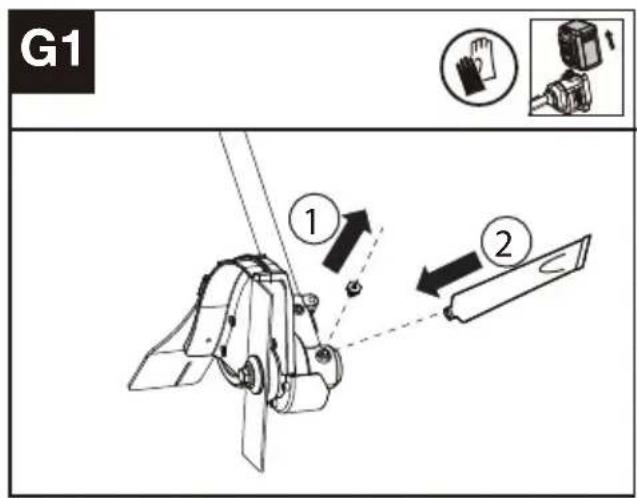

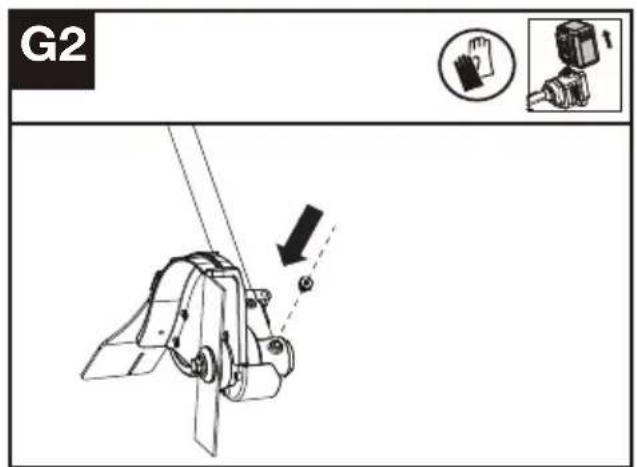

1. Verwijder de schroefplug uit de versnellingsbak en spuit telkens ongeveer 5 g vet in de versnellingsbak.2. Draai de schroef vast.OPMERKING: Smeer na elke 50 bedrijfsuren de96

versnellingsbak via het oliegat. Voor de beste werking en een langere levensduur kunt u de versnellingsbak van de kantensnijder smeren met in de handel verkrijgbaar vet.(SHELL Gadus S2 V220 1). REINIGING

1. Zet de kantensnijder uit en verwijder de accu.

2. Gebruik geen agressieve schoonmaakmiddelen of oplosmiddelen. Reinig de machine na gebruik met een

vochtige doek die in een neutraal schoonmaalmiddel is gedompeld.

3. Houd de aansluiting vrij van vreemde stoffen en maak deze schoon met een zachte en droge borstel of

4. Sproei geen water op de motor en elektrische componenten.

5. Gebruik geen hogedrukreiniger om uw machine te reinigen.

1. Haal het batterijpak uit de trimmer voordat u het opbergt.

2. Bewaar de trimmer op een droge en veilige plaats die ontoegankelijk is voor kinderen en andere onbevoegden.

Verwijder de maaikop als deze lange tijd niet wordt gebruikt.

3. Bewaar de batterij alleen binnen een temperatuurbereik tussen 5 °C (41 °F) en 25 °C (77 °F). Laat de

batterij bijvoorbeeld in de zomer niet in de auto liggen.

4. Als de machine en de accu tijdens het gebruik nat zijn geworden in de regen, moeten ze worden gedroogd

voordat ze worden opgeborgen of opgeladen. Verwijder de accu en plaats deze opnieuw als de machine niet inschakelt. PROBLEMEN OPLOSSEN De volgende tabel toont problemen en handelingen die u kunt uitvoeren als de machine niet goed werkt. Waarschuwing: schakel de machine uit en verwijder de batterij voordat u aan het werk gaat om een probleem op te lossen. KANTENSNIJDER Problemen Mogelijke oorzaken: Corrigerende actie De LED van de batterij knippert Zwakke batterijspanning Laad de batterij op. De LED van de batterij knippert rood Overbelasting. De maaikop is vastgelopen Schakel het apparaat uit. Verwijder de batterij. Verwijder ongewenst materiaal van de maaikop. Temperatuurprobleem. Laat het apparaat afkoelen. De gashendel en de Aan/ Uit-knop zijn tegelijkertijd ingedrukt. Laat gashendel los. Voer de startprocedure opnieuw uit. Andere problemen Neem contact op met de servicevertegenwoordiger Apparaat start niet Vuil in de batterijaansluitingen. Reinig de batterijaansluitingen met perslucht of een zachte borstel. Het vermogen van de accu is op. Laad de accu op. Andere problemen Neem contact op met de servicevertegenwoordiger.NL

De kantensnijder werkt onregelmatig De batterij is niet goed in de machine geplaatst. Verwijder de accu volledig en plaats hem opnieuw. Mogelijk een elektrisch probleem. Neem contact op met de servicevertegenwoordiger Overmatige trillingen/ lawaai. Probleem met de bladbalans. Mes op beschadiging beoordelen, mes vervangen. Ophoping van aarde/vuil in de mesbeschermer Maak de mesbeschermer schoon, verwijder vuil. Probleem met de snijkop Machine defect. Vervang de maaikop. Neem contact op met de servicevertegenwoordiger. BATTERIJ Problemen Mogelijke oorzaken Corrigerende actie De fout-LED brandt De batterij is leeg Laad de batterij op. Neem contact op met uw servicevertegenwoordiger als de batterij niet wordt opgeladen. Temperatuurprobleem. Gebruik de batterij in een omgeving met temperaturen tussen -5°C en 45°C (23°F tot 113°F) voor het opladen; -20°C tot 45°C (-4°F tot 113°F) voor het ontladen. Overige Neem contact op met de servicevertegenwoordiger. TECHNISCHE GEGEVENS Type Designation: KC150 KC150.X (150-Bestemming van machines, vertegenwoordiger van kantensnijder) KC150 KC150.X ** Spanning 60 V MAX *** Snijsnelheid 3000 / 3600 / 4200 rpm Blad grootte 20 cm (8'') Beschermingsgraad IPX4 Gewicht (Kaal gereedschap)

** X = 1-999, A-Z, M1-M9 zijn alleen voor verschillende klanten, er zijn geen veiligheidsgerelateerde wijzigingen tussen deze modellen. *** Voltage gemeten zonder belasting. De initiële accuspanning bereikt maximaal 60 volt. De nominale spanning bedraagt 54 volt.

We raden u aan uw accessoires te kopen bij dezelfde dealer die u het gereedschap heeft verkocht. Zie de verpakking van de accessoires voor meer informatie. Uw dealer kan u helpen en advies geven.98

TECHNISCHE GEGEVENS VOOR ACCUPACK (OPTIONEEL) Frequentiebanden voor Bluetooth 2400-2483.5 MHz Maximaal uitgezonden vermogen voor Bluetooth 8 dBm GELUIDSPRODUCTIE A- gewogen geluidsdruk

Onzekerheid K < 2.5 m/s De totale waarde van trillingen en geluidsemissie werden gemeten volgens een standaard testmethode en kunnen worden gebruikt om gereedschappen te vergelijken. De totale waarde van trillingen en geluidsemissie kunnen ook voor een voorlopige beoordeling van de blootstelling worden gebruikt. WAARSCHUWING: Trillingen en geluidsemissie die tijdens het gebruik van het gereedschap optreden, kunnen verschillen van de opgegeven waarde, dit is afhankelijk van de manier waarop het gereedschap wordt gebruikt, met name van het werkstuk dat wordt bewerkt, afhankelijk van de volgende voorbeelden en andere variaties in de manier waarop het gereedschap wordt gebruikt: Hoe de machine gebruikt wordt en hoe het materiaal gesneden of geboord wordt. De conditie en de onderhoudstoestand van de machine. Gebruik van de juiste toebehoren. Zorg ervoor dat ze scherp zijn en in goede conditie. Hoe stevig de handgreep wordt vastgehouden en of er anti-trilling en -geluidsaccessoires worden gebruikt. De machine moet gebruik worden zoals door de ontwerper bedoeld is en in overeenstemming met deze instructies. Deze machine kan een trillingssyndroom in hand en arm veroorzaken als hij niet op de juiste wijze gehanteerd wordt. WAARSCHUWING: Voor de nauwkeurigheid moet bij een schatting van het blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehouden met alle delen van de bewerking, zoals het moment dat de machine wordt uitgeschakeld en de tijden waarop de machine loopt zonder daadwerkelijk gebruikt te worden. Dit kan het blootstellingsniveau over de totale werkperiode aanzienlijk verminderen. Het risico op blootstelling aan trillingen en geluid verminderen. Gebruik ALTIJD scherpe beitels, boren en zaagbladen. Onderhoud de machine volgens deze instructies en houd hem goed gesmeerd (voor zover van toepassing). Als het gereedschap regelmatig wordt gebruikt, investeer dan in anti-trilling en -geluidsaccessoires. Plan de werkzaamheden zodat de taken met veel trillingen over een aantal dagen verspreid worden.

MILIEU Afgedankte elektrische producten kunt u niet met het normale huisafval weggooien. Breng deze producten, indien mogelijk, naar een recyclecentrum bij u in de buurt. Vraag de verkoper of de gemeente naar informatie en advies over het recyclen van elektrische producten. CONFORMITEITVERKLARING Wij, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Verklaren dat het product, Beschrijving Elektrische gazonfrees Type KC150 KC150.X (150-aanduiding van machinerie, vertegenwoordiger van een Multitool kantensnijder accessoire) Functie Snijd grasranden bij Overeenkomt met de volgende richtlijnen 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC gewijzigd door 2005/88/EC 2000/14/EC gewijzigd door 2005/88/EC: - Procedure beoordeling conformiteit volgens Annex V - Niveau gemeten geluidsvermogen

- Opgegeven, gegarandeerde niveau geluidsvermogen 94 dB (A) Standaards in overeenstemming met EN 62841-1, ISO 11789, EN ISO 3744, EN 55014-1, EN 55014-2 De persoon die bevoegd is om het technische bestand te compileren, Naam Marcel Filz Adres Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, GermanyNL
