KC150.9 - Ruohotrimmeri KRESS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Langaton ruohotrimmeri
Merkki	Kress
Malli	KC150.9
Nimellisjännite	60 V (max 60 V, nimellinen 54 V)
Akun tyyppi	Li-Ion
Yhteensopivat akut	KAC804 (4.0 Ah), KAC810 (11.0 Ah)
Suositeltava laturi	KAC840 (30 A)
Leikkausnopeus	3 nopeutta: 3000 / 3600 / 4200 rpm
Terän halkaisija	20 cm (8 tuumaa)
Suojausluokka	IPX4
Paino (ilman akkua)	5,3 kg
Äänitehotaso	90,6 dB(A) (K=3 dB(A))
Äänenpainetaso	77,6 dB(A) (K=3 dB(A))
Tärinä (kokonaisarvo)	< 2,5 m/s² (K=2,5 m/s²)
Bluetooth	Taajuusalue 2400-2483,5 MHz, maksimiteho 8 dBm
Päätoiminnot	Ruohon reunojen leikkaus, syvyyden säätö, nopeuden valinta
Turvallisuus	Käyttäjän läsnäolopainike, terän pysäytys, uudelleenkäynnistyksen esto

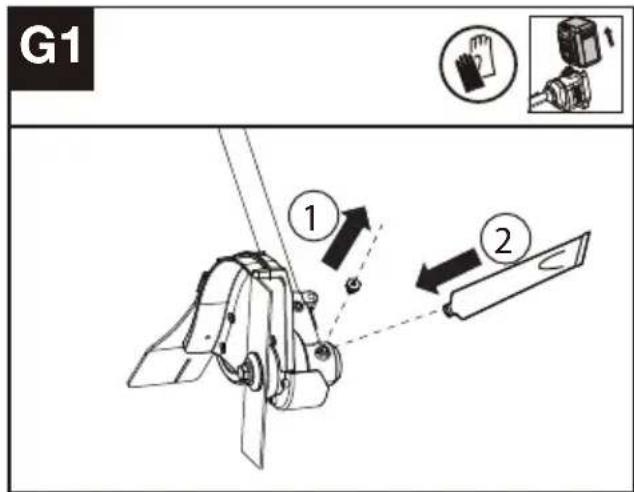

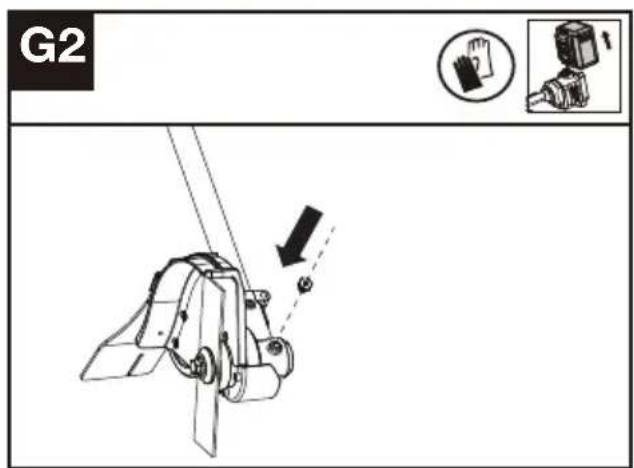

Huolto ja puhdistus	Mekanismin voitelu 50 tunnin välein, puhdistus kostealla liinalla
Varaosat ja korjattavuus	Terä ja pultit vaihdettavissa, korjaus valtuutetussa huoltoliikkeessä
Yleistä tietoa	Langaton käyttö, yhteensopiva selkävaljaiden kanssa (valinnainen)
Takuu	Kysy jälleenmyyjältä tai asiakaspalvelusta

Usein kysytyt kysymykset - KC150.9 KRESS

Mitä akkua käyttää KC150.9:n kanssa?

Käytä vain suositeltuja Kress-akkuja: KAC804 (4,0 Ah) tai KAC810 (11,0 Ah). Älä koskaan käytä muuta akkua.

Kuinka säätää leikkaussyvyys?

Sammuta työkalu ja irrota akku. Löysää siipimutteri, työnnä säädintä ylös syvyyden lisäämiseksi tai alas vähentämiseksi. Terän tulee koskettaa kevyesti maata tai tunkeutua enintään 5 mm.

Mitä tehdä, jos LED-merkkivalo vilkkuu?

Akun merkkivalon vilkkuminen tarkoittaa alhaista jännitettä: lataa akku. Punaisen valon vilkkuminen tarkoittaa ylikuormitusta tai lämpötilaongelmaa: puhdista leikkuulaite ja anna jäähtyä.

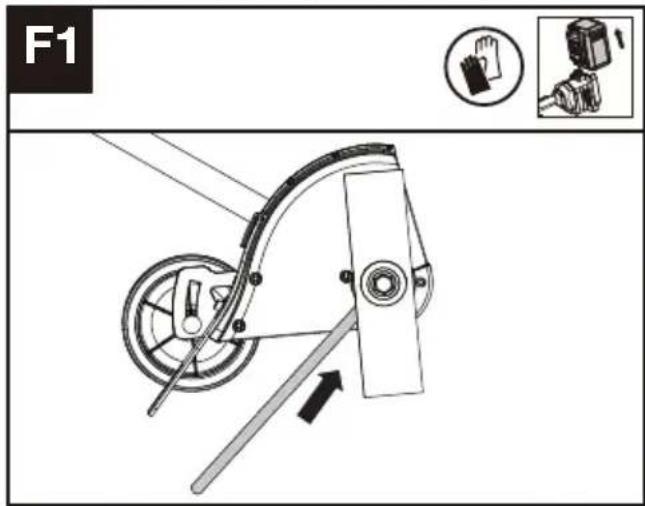

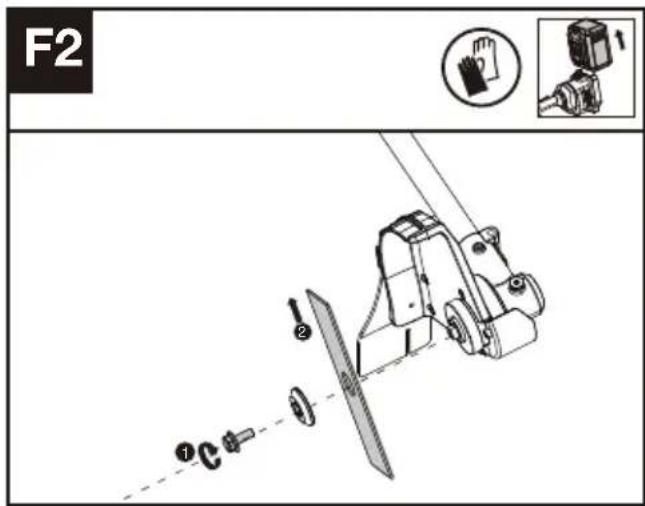

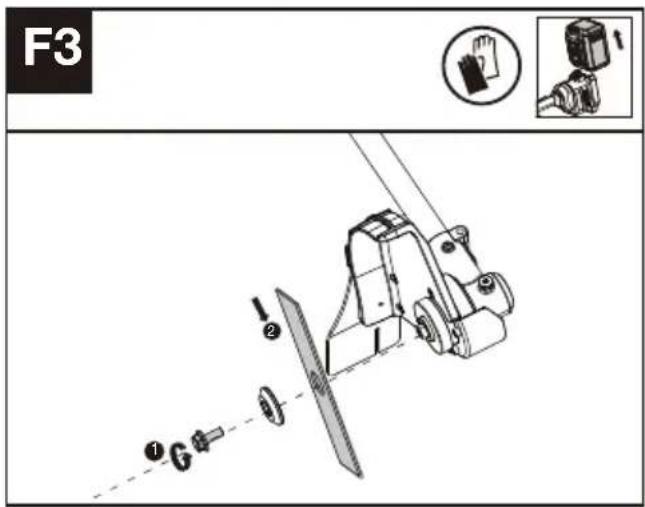

Kuinka vaihtaa terä?

Sammuta työkalu ja irrota akku. Kohdista sovittimen reikä kotelon loven kanssa, aseta lukitustyökalu, löysää mutteri, vaihda terä ja kiristä pultti 15-20 Nm:iin.

Mikä on akun käyttöaika?

Käyttöaika riippuu akun kapasiteetista ja käyttöolosuhteista. 4,0 Ah akulla käyttöaika on noin 30-40 minuuttia normaalikäytössä. 11,0 Ah akulla se voi olla 80-100 minuuttia.

Kuinka huoltaa ruohotrimmeri?

Puhdista kone käytön jälkeen kostealla liinalla ja neutraalilla pesuaineella. Voitele käyttömekanismi 50 käyttötunnin välein 5 g rasvalla (tyyppi SHELL Gadus S2 V220 1). Säilytä kuivassa paikassa.

Toimiiko ruohotrimmeri sateessa?

Ei, älä käytä konetta sateessa tai kosteissa olosuhteissa. IPX4-luokitus suojaa roiskevedeltä, mutta käyttö märällä säällä lisää sähköiskun riskiä.

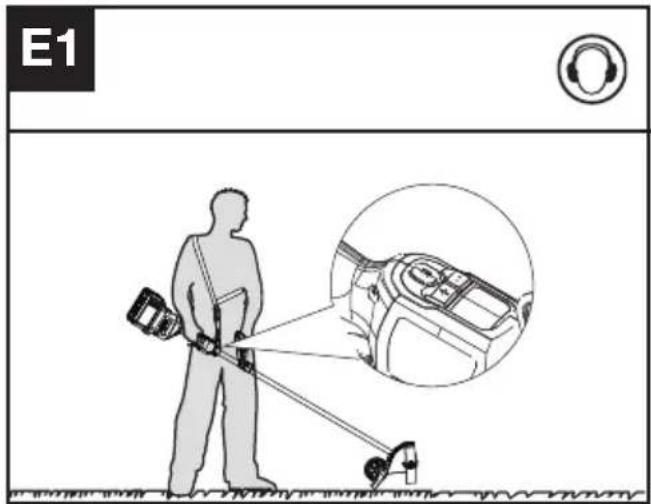

Kuinka käynnistää reunaleikkuri?

Aseta akku, pidä virtakytkintä painettuna, kunnes vihreä LED syttyy. Paina sitten ensin käyttäjän läsnäolopainiketta ja sitten kaasuvipua käynnistääksesi.

Mitä tehdä, jos tärinä on liiallista?

Pysäytä kone välittömästi ja irrota akku. Tarkista terän tasapaino ja kunto, puhdista teränsuojus. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoliikkeeseen.

Voinko käyttää toista laturia?

Ei, käytä vain Kress KAC840 (30 A) -laturia tai valmistajan määrittelemää laturia. Muun laturin käyttö voi vahingoittaa akkua ja aiheuttaa tulipalovaaran.

KÄYTTÖOHJE KC150.9 KRESS

Tuoteturvallisuus....210

Kokoaminen ja käyttö....213

Kuljetus....216

Huoltotoimenpiteet....216

Puhdistus....217

Säilytys....217

Vianmääritys....218

Tekniset tiedot....218

FIN

Ympäristönsuojelu....220

Vaatimustenmukaisuusvakuutus....220

JOHDANTO

Hyvä asiakas,

Kiitos, että olet ostanut tämän Kress Commercial-tuotteen. Olemme omistautuneet kehittämään korkealaatuisia tuotteita, jotka täyttävät kaupallisen maisemoinnin vaatimukset.

Kress-tuotemerkki on synonymymi korkealaatuiselle palvelulle. Jos sinulla on kysyttävää tai huolenaiheita tuotteestasi vuosien kuluessa, ota yhteyttä kauppiaaseesi tai asiakaspalvelutiimiimme saadaksesi apua.

Olemme vakuuttuneita siitä, että nautit työskentelystä Kress-tuotteesi kanssa tulevien vuosien ajan.

KÄYTTÖTARKOITUS

Tämä kone on tarkoitettu jalkakäytävien, ajoteiden, reunakivien ja terassien nurmikkoreunojen leikkaamiseen.

VAROITUS Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, ohjeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta varten.

Turvallisuusohjeissa käytetty käsite “sähkötyökalu” käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) TYÖPAIKAN TURVALLISUUS
a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) SÄHKÖTURVALLISUUS

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia. pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.

c) Älä käytä laitetta sateessa tai märissä olosuhteissa. Tämä voi lisätä sähköiskun vaaraa. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä sekä kuivalla harjalla tai liinalla.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, vetämiseen tai pistotulpan irrottamiseen pistorasiasta. Pidä

johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.

e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää maavuotokatkaisijaa. Maavuotokatkaisijan käyttö vähentää sähköiskun vaaraa.

3) HENKILÖTURVALLISUUS

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.

b) Käytä suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luistamattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.

c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.

d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e) Älä yliarvioi itseäsi. Huolehdi aina tukevasta seisomaasennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.

f) Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviiin osiin.

g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla tavalla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

h) Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. etkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

4) SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.

b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.

c) Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä turvatoimenpiteet pienentävät sähkötyökalun tahattoman käynnistysriskin.

d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e) Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että siinä ei ole murtuneita tai vahingoittuneita osia, jotka saattaisivat vaikuttaa haitallisesti sähkötyökalun toimintaan. Anna korjauttaa mahdolliset viat ennen käyttöönottoa. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

g) Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiir tilanteisiin.

h) Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

5) AKKUKÄYTTÖISTEN SÄHKÖTYÖKALUJEN KÄYTTÖ JA HOITO

a) Lataa akku vain valmistajan määräämässä latauslaitteessa. Latauslaite, joka soveltuu määrätyntyppiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet.

Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

d) Väärästä käytöstä johtuen saattaa akusta vuotaa nestettä, jota ei tule koskettaa. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

e) Älä käytä akkua tai työkalua, joka on vioittunut tai johon on tehty muutoksia. Jos akut ovat vioittuneet tai niihin on tehty muutoksia, ne voivat toimia ennalta arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai loukkaantumisvaaran.

f) Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130°C asteen lämpötilalle altistaminen saattaa aiheuttaa räjähdyksen.

g) Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

6) HUOLTO

a) Anna koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

b) Älä missään tapauksessa yritä itse korjata vaurioituneita akkuja. Akkuja saa korjata vain valmistaja tai valtuutettu huoltopiste.

REUNALEIKKUREIDEN TURVALLISUUSOHJEET

1. Ennen käyttöä

a) Lue ohjeet huolellisesti. Perehdy hallintalaitteisiin ja koneen asianmukaiseen käyttöön.

b) Älä anna näihin ohjeisiin perehtymättömien henkilöiden tai lasten koskaan käyttää konetta. Paikalliset säännöt voivat rajoittaa käyttäjän ikää.

c) Älä koskaan käytä reunaleikkuria, jos lähellä on ihmisiä, erityisesti lapsia, tai lemmikkejä.

d) Muista, että laitteen käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen sattuvista tapaturmista tai aiheutuvista vaaroista.

2. Käytön valmistelu

a) Käytä aina suojalaseja ja kuulosuojaimia, kunnollisia jalkineita ja pitkähihaisia housuja, kun käytät reunaleikkuria.

b) Tarkasta alusta, jolla laitetta on tarkoitus käyttää, ja poista kaikki kivet, oksat, rautalangat, luut ja muut vieraat esineet.

c) Tarkista aina ennen käyttöä, etteivät terät, terän pultit ja leikkurikokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoina, jotta

laitteen tasapaino säilyy.

d) Käytä vain valmistajan suosittelemia osia ja lisävarusteita.

1. Käyttö

a) Käytä reunaleikkuria vain päivänvalossa tai hyvässä keinovalaistuksessa.

b) Pidä aina tukeva asento rinteissä.

c) Kävele, älä juokse.

d) Ole erittäin varovainen, kun peruutat tai vedät reunaleikkuria itseäsi kohti.

e) Varmista, että terä on pysähtynyt ennen kuin ylität muita kuin ruohopintoja tai kun kuljetat reunaleikkuria leikattavalle alueelle tai sieltä pois.

f) Älä koskaan käytä reunaleikkuria, jos suojukset ovat vialliset, ne puuttuvat tai on asennettu väärin.

g) Seuraa ohjeita kytkeäksesi moottori varovasti päälle ja pitämällä jalat poissa veitsestä.

h) Älä kaatu moottoria käynnistettäessä, ellei leikkuria täytyy kallistaa käynnistystä varten. Älä tässä tapauksessa kallista enemmän kuin ehdottoman välttämätöntä ja nosta vain osa pois kuljettajalta.

i) Älä käynnistä moottoria, jos joku seisoo terän (terien) edessä.

j) Älä laita käsiä tai jalkoja pyörivien osien lähelle tai niiden alle.

k) Sammuta moottori ja irrota laite akusta, aina:

1) Ennen tukosten poistamista;

2) Ennen kuin tarkastat tai puhdistat terän (terät) tai teet muita toimenpiteitä;

3) Vieraaseen esineeseen osumisen jälkeen: Tarkasta terä(t) vaurioitumisen varalta ja korjaa ennen uudelleen käynnistämistä ja reunaleikkurin käyttöä.

4) Jos laite alkaa täristä epänormaalisti (tarkista heti).

I) Poista aina akku koneesta, kun poistut leikkuukoneesta.

m) Varmista aina, että tuuletusaukoissa ei ole jäämiä.

4. Kunnossapito ja säilytys

a) Pidä kaikki mutterit, pultit ja ruuvit kiristettyinä, jotta varmistat laitteen turvallisen toimintakunnon.

b) Vaihda kuluneet tai rikkoutuneet osat.

c) Älä yritä korjata konetta, ellei sinulla ole pätevyyttä siihen.

d) Käytä vain valmistajan suosittelemia varaosia ja tarvikkeita.

e) Kun laite ei ole käytössä, säilytä sitä lasten ulottumattomissa

f) Tarkasta kone ja huolla sitä säännöllisesti. Anna vain valtuutettujen korjaajien korjata laite.

AKUN TURVAOHJEET

a) Älä pura, avaa tai revi nappiparistoja tai akkua.

b) Älä aiheuta akkuun oikosulkuja. Älä säilytä

akkuja sattumanvaraisesti laatikossa tai kaapissa, jossa ne voivat joutua oikosulkuun toistensa tai muiden metalliesineiden kanssa. Kun akku ei ole käytössä, pidä se kaukana muista metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat muodostaa yhteyden päätteiden välille. Akkujen päätteiden yhteiset oikosulut voivat aiheuttaa palovammoja tai tulipalon.

c) Älä altista akkua kuumuudelle tai tulelle. Älä säilytä sitä suorassa auringonvalossa.

d) Älä kohdista akkuun mekaanisia iskuja.

e) Jos paristo vuotaa, älä päästä nestettä kosketuksiin ihon tai silmien kanssa. Jos näin käy, huuhtele kosketusalue runsaalla vedellä ja hakeudu lääkärin hoitoon.

f) Pidä akku puhtaana ja kuivana.

g) Pyyhi akun päätteet puhtaalla, kuivalla liinalla, jos ne ovat likaantuneet.

h) Akku on ladattava ennen käyttöä. Käytä aina oikeaa laturia ja oikeita latausmenetelmiä.

i) Älä jätä akkua ladattavaksi pitkään, jos sitä ei käytetä.

j) Pitkän varastointiajan jälkeen voi olla välttämätöntä ladata ja purkaa akku useita kertoja maksimaalisen suorituskyvyn saavuttamiseksi.

k) Lataa vain Kress in määrittelemällä laturilla. Älä käytä mitään muuta kuin laitteen toimitukseen kuuluvaa laturia.

I) Älä käytä mitään akkua, jota ei ole suunniteltu käytettäväksi kyseisessä laitteistossa.

m) Pidä akku lasten ulottumattomissa.

n) Säilytä tuotteen alkuperäiset asiakirjat tulevaa käyttöä varten.

o) Poista akku laitteesta, kun laitetta ei käytetä.

p) Hävitä käytetty akku oikein.

q) Älä sekoita laitteeseen eri valmistuksen, kapasiteetin, koon tai tyypin paristoja.

r) Pidä akku poissa mikroaaltojen ja korkean paineen vaikutusalueelta.

LANGATTOMAN TUOTTEEN KÄYTTÖOPPAAN VAATIMUKSET

a) Tämän laitteen käyttö edellyttää seuraavia kahta ehtoa:

(1) Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja

(2) tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

b) Varoitus: Muutokset tähän laitteeseen, joita vaatimustenmukaisuudesta vastaava taho ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.

c) HUOMAA: Tämä laite tuottaa, käyttää ja voi säteillä radiotaajuusenergiaa, ja jos sitä ei asenneta ja käytetä ohjeiden mukaisesti, se voi

aiheuttaa haitallisia häiriöitä radioviestintään. Ei kuitenkaan ole mitään takeita siitä, ettei häiriöitä esiinny. Jos tämä laite aiheuttaa haitallisia häiriöitä radio- tai televisiovastaanotossa, mikä voidaan todeta kytkemällä laite pois päältä ja päälle, käyttäjää kehotetaan yrittämään korjata häiriöt yhdellä tai useammalla seuraavista toimenpiteistä:

• Suuntaa vastaanottoantenni uudelleen tai siirrä se muualle.
• Lisää laitteen ja vastaanottimen välistä etäisyyttä.
• Kytke laite pistorasiaan, jonka virtapiiri on eri kuin se, johon vastaanotin on kytketty.
• Kysy apua jälleenmyyjältä tai kokeneelta radio-/tv-teknikolta.

SYMBOLIT

	To reduce the risk of injury, user must read instruction manual
	Käytä aina korva- ja silmäsuojuksia
	Reunaleikkurin terän pyörimissuunta
	Pidä sivulliset turvallisen välimatkan päässä
	Sinkoutuvia kohteita
	Pyörivä leikkuuterä
	Käytettyjä sähkölaitteita ei saa heittää pois kotitalousjätteen mukana. Toimita ne kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

Li-Ion	Litiumioniakku Tämä tuote on merkitty symbolilla, joka liittyy kaikkien akkujen ja akkujen "erilliseen keräämiseen". Sitten se kierrätetään tai poistetaan ympäristövaikutusten vähentämiseksi. Akku saattaa olla haitallista ympäristölle ja ihmisten terveydelle, koska se sisältää haitallisia aineita
	Ei avotuleen
	Akkujen sisältö voi joutua veden kiertoon, jos ne hävitetään virheellisesti. Älä hävitä akkuja lajittelemattomana kotitalousjätteenä.
	Käytä suojakäsineitä
	Poista akku ennen säätöjä, huoltoa tai kunnossapitoa.

ASENNUS & OPERAATIO

HUOM: Lue ohjekirja huolellisesti ennen työkalun käyttöä.

ENNEN KÄYTTÖÄ:

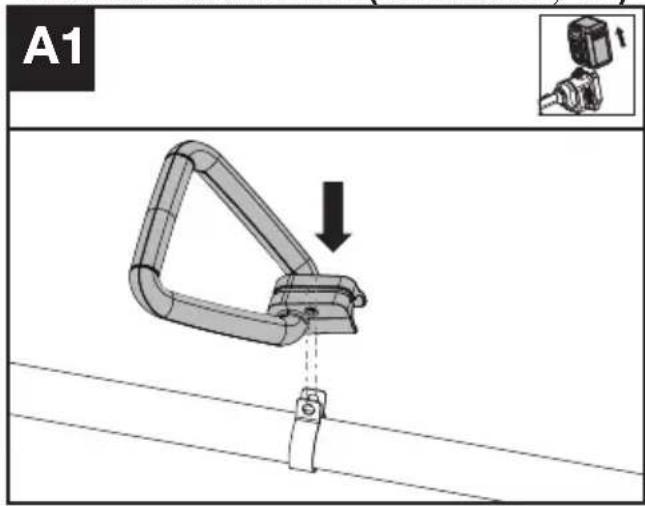

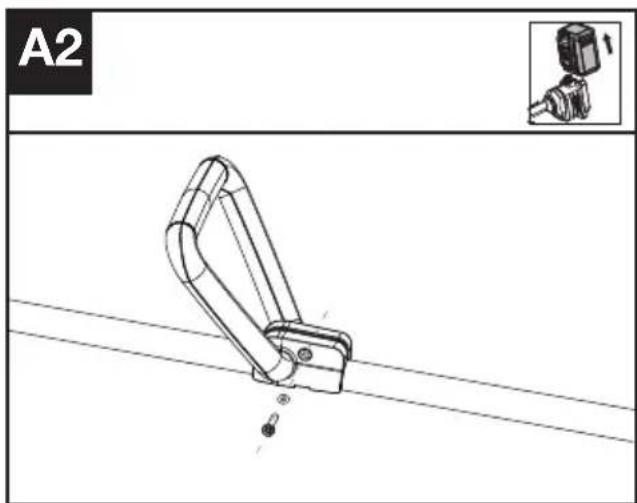

Etukahvan kokoaminen (ks. kuva A1, A2)

A1

A2

1. Poista teippi.
2. Kiinnitä etukahva ja alempi kiinnitin varteen.
3. Laita pultti reikien läpi.
4. Kiristä etukahvaa.

VAROITUS: Säädä etukahvaa halutessasi niin, että etukäsi on suorassa, kun käytät eriä.

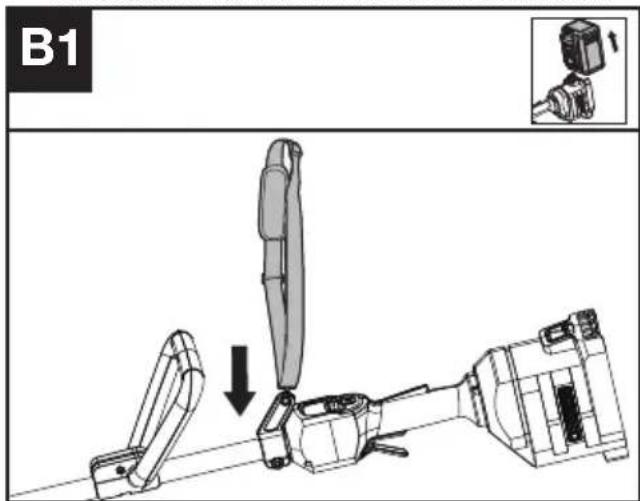

Olkahihnan asentaminen (myydään erikseen) (ks. kuva B1)

1. Säädä olkahihnan pituutta niin, että karbiinihaka on noin käden leveyden verran lantiosi yläreunan alapuolella.
2. Kytke olkahihnan karabiineri reunaleikkurin varressa olevaan olkahihnan asennuskohtaan.

B1

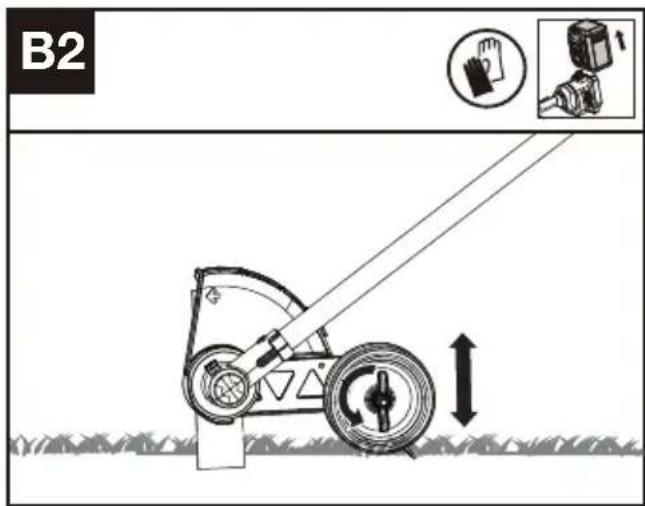

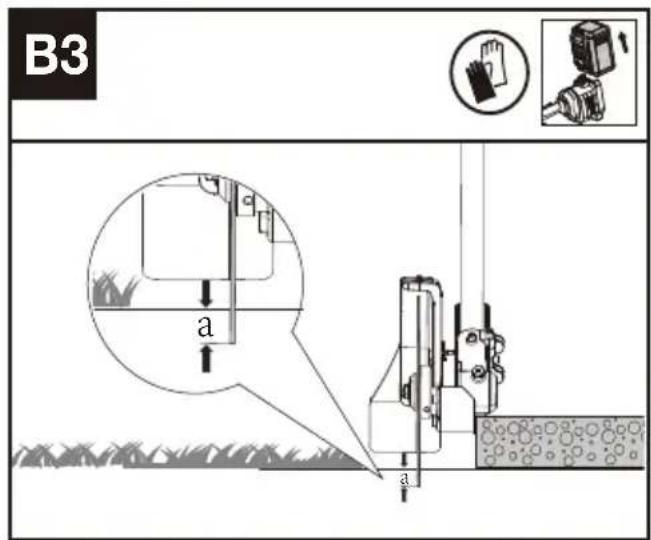

Leikkuukorkeuden säätäminen (ks. kuva. B2,B3)

1. Sammuta sähkötyökalu ja irrota akku.
2. Löysennä siipimutteria. Työnnä pyörää ylöspäin leikkuusyvyyden lisäämiseksi (a) tai alaspäin leikkuusyvyyden pienentämiseksi.
3. On suositeltavaa säätää syvyyspyörää siten, että särmäyslaitteen terä juuri ja juuri koskettaa maata tai rikkoo maan pinnan enintään 0,5 cm verran (5 mm).
4. Kiristä siipimutteri. Tarkista leikkuusyvyys normaalissa työasennossa seistessäsi ja korjaa sitä tarvittaessa.

B2

B3 a a

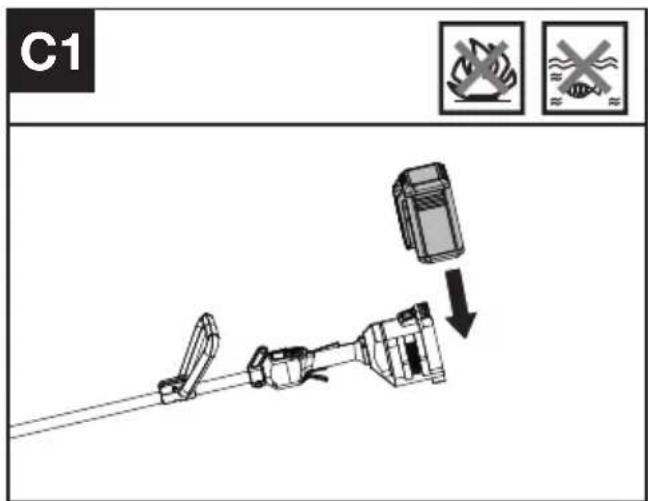

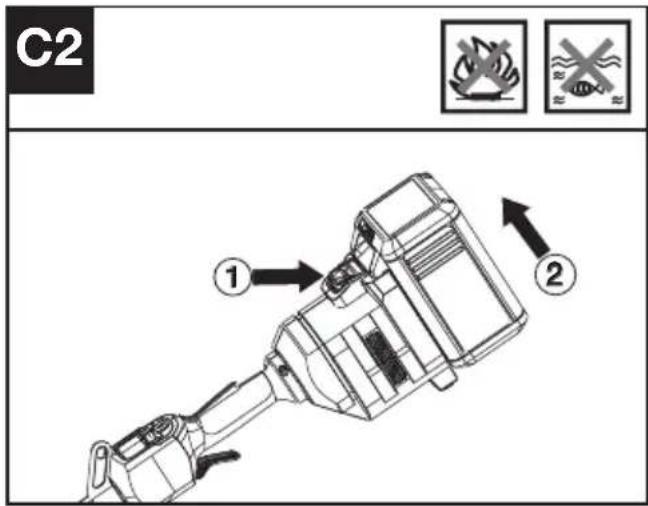

Akkuyksikön asentaminen ja irrottaminen (ks. kuvat C1 ja C2)

C1

C2 ① ②

1. Liu'uta akkuyksikkö akkulokeroon siten, että kuulet naksahduksen.
2. Vapauta akkuyksikkö työkalusta painamalla akun vapautuspainiketta.

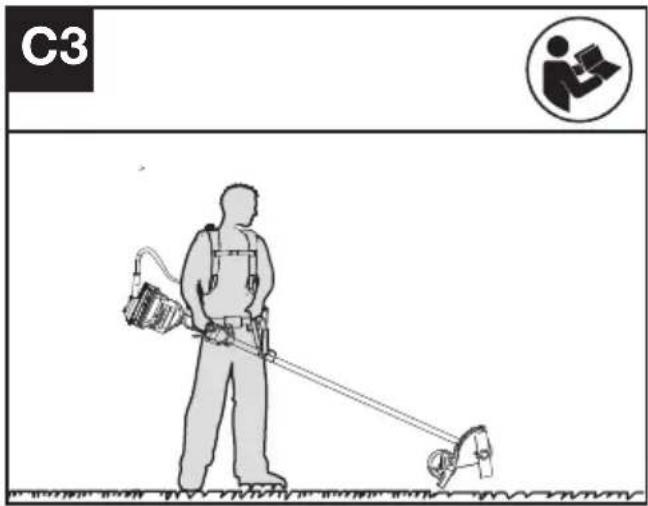

KYTKENTÄ REPPUVALJAISIIN (KS. KUVA C3)

Trimmeri voidaan liittää lisävarusteena saataviin reppuvaljaisiin (ei toimiteta trimmerin mukana). Katso lisätietoja reppuvaljaiden käyttöohjeesta.

C3

Reunaleikkurin ja akun testaaminen (ks. kuva D)

Hallintalaitteiden tarkistaminen Käyttäjän läsnäolokytkin ja kaasuliipaisin

1. Irrota akku.
2. Yritä painaa kaasuliipaisinta. Jos kaasuliipaisin painautuu ilman käyttäjän läsnäolokytkimen painamista, käyttäjän läsnäolokytkin on viallinen. Lopeta trimmerin käyttö ja ota yhteys huoltoedustajaan.
3. Paina ja pidä alhaalla ensin käyttäjän läsnäolokytkintä ja paina sitten kaasuliipaisinta.
4. Vapauta kaasuliipaisin ja käyttäjän läsnäolokytkin. Jos kaasuliipaisin tai käyttäjän läsnäolokytkin on juuttunut jumiin eikä pääse palautumaan takaisin alkuperäiseen asentoonsa. Lopeta trimmerin käyttö ja ota yhteys huoltoedustajaan.

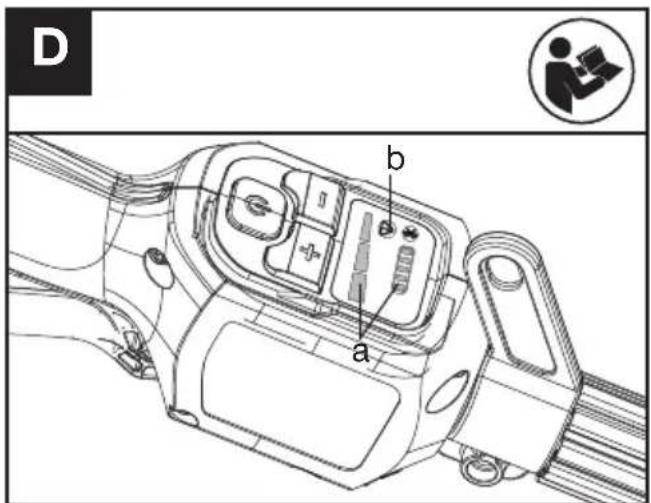

Näytön tarkistaminen

1. Asenna akku paikalleen.

2. Paina ja pidä On/Off-virtakytkintä painettuna.
   Tuote on päällä, kun LED (a) palaa. Tuote on pois päältä, kun LED (a) ei pala.

3. Käynnistä kone painamalla ensin käyttäjän läsnäolokytkintä ja paina sitten kaasuliipaisinta. Trimmerin pää pyörii.

4. Jos varoitusvalo (b) syttyy tai vilkkuu, katso ratkaisut kohdasta Vianmääritys.

5. Vapauta kaasuliipaisin. Trimmerin pyörivä pää pysähtyy lyhyen viiveen jälkeen. Jos trimmerin pää jatkaa pyörimistä, irrota akku ja ota yhteys huoltoedustajaan.

D b a

KÄYTTÖ:

Trimmerin käynnistäminen (katso kuvat E1, E2)

E1

E2 ① ②

1. Pidä trimmeriä tukevasti ohjauskahvasta oikealla kädellä ja kierrä peukalo kahvan ympärille. Pidä trimmeriä apukahvasta vasemmalla kädellä ja kierrä peukalo kahvan ympärille.
2. Paina ja pidä On/Off-virtakytkintä painettuna, kunnes vihreä LED palaa. Vihreä LED osoittaa virran tason.
3. Käynnistä kone painamalla ensin käyttäjän läsnäolokytkintä ja paina sitten kaasuliipaisinta. Käynnistyksen/sammutuksen vihreä LED sammuu 5 sekunnin kuluttua siitä, jos sitä ei käytetä turvamenettelynä. Kun laitteella ei leikata, se pysyy silti päällä, jos käyttäjän läsnäolokytkintä pidetään alhaalla ilman, että konetta käytetään. Jos vihreä LED sammuu, tuote on käynnistettävä uudelleen.

HUOM: Käyttäjän läsnäolokytkin on suunniteltu estämään tahatonta käyttöä. Käyttäjän läsnäolokytkimen painaminen vapauttaa kaasuliipaisimen.

Nopeuden valitseminen

Käyttökohteesta riippuen voidaan asettaa 3 eri tehotasoa. Säädä nopeutta +/- näppäimillä. LED- valot ilmaisevat valitun nopeustason. Mitä suurempi tehotaso, sitä nopeammin leikkuuosa voi toimia.

Reunaleikkurin pysäyttäminen

Vapauta kaasuliipaisin pysäyttääksesi koneen.

VAROITUS: Leikkaava pää pyörii senkin jälkeen kun trimmeri on sammutettu.

Odota kunnes se pysähtyy ja laske työkalu sitten maahan.

Bump line -syöttöjärjestelmä (Katso kuva G)

Trimmeri on varustettu puskurilinjajärjestelmällä. Aina kun kosketat trimmerin päätä koneen ollessa käynnissä, uusi linja tulostetaan.

KULJETUS

Trimmerin kuljettaminen

1. Sammuta trimmeri ja irrota akku.
2. Kun kuljetat trimmeriä käsin, pidä kiinni varren

keskiosasta leikkuupää taaksepäin ja varmista, että kone on samansuuntaisessa asennossa maanpinnan kanssa.

1. Kun kuljetat trimmeriäsi ajoneuvossa, kiinnitä ja sijoita se siten, että se ei liiku tai vahingoitu.

Akun kuljettaminen

1. Varmista, että akku on turvallisessa kunnossa.
2. Käytä akkua kuljetettaessa ei-johtavaa pakkausta.
3. Sisältyviin litiumioniakkuihin soveletaan vaarallisia aineita koskevaa lainsäädäntöä.
   Kuljeta akkuja vain, jos akkukotelo on vahingoittumaton. Pakkaa akut niin, että ne eivät pääse liikkumaan pakkauksessa.

HUOLTOTOIMENPITEET

Terän vaihtaminen (ks. kuva F1,F2,F3)

F1

F2 ① C ② ③

1. Kohdista sisemmän terän sovittimen reikä vaihdekotelossa olevaan loveen ja aseta lukitustyökalu paikalleen, jotta se ei pääse pyörimään.

2. Löysennä pulttia.

3. Vaihda terä ja kiristä pultti momenttiin 15 \~ 20 Nm (11 \~ 15 ft-lb).

Vaihdelaatikon voitelu (ks. kuva. G1, G2)

G1 ① ②

G2

1. Irrota kierretulppa vaihdekotelosta ja ruiskuta noin 5 g rasvaa vaihdekoteloon joka kerralla.
2. Kiristä ruuvi.

HUOM: Voitele vaihdekotelo öljyaukon kautta 50 käyttötunnin välein. Parhaan toiminnan ja pidemmän käyttöiän varmistamiseksi voitele

nurmikon reunaleikkurin vaihdekotelo kaupallisesti saatavilla olevalla rasvalla(SHELL Gadus S2 V220 1).

PUHDISTUS

1. Sammuta reunaleikkuri ja irrota akku.
2. Älä käytä aggressiivisia pesuaineita tai liuottimia. Puhdista kone käytön jälkeen kostealla liinalla, joka on kastettu mietoon pesuaineeseen.
3. Pidä akkuliitäntä vapaana liasta ja roskista, ja puhdista pehmeällä ja kuivalla harjalla tai liinalla.
4. Älä suihkuta vettä moottorin ja sähkökomponenttien päälle.
5. Älä käytä painepesuria koneen puhdistamiseen.

SÄILYTYS

1. Irrota akkuyksikkö trimmeristä ennen säilömistä.
2. Säilö trimmeri ja akku kuivaan ja turvalliseen paikkaan, johon lapset ja muut luvattomat henkilöt eivät pääse käsiksi. Irrota leikkuuvaruste, jos sitä ei käytetä pitkään aikaan.
3. Säilytä akkua vain 5 °C:n (41 °F) ja 25 °C:n (77 °F) välisellä lämpötila-alueella. Älä esimerkiksi jätä akkua autoon kesäaikaan.
4. Jos laite kone ja akku kastuvat sateessa käytön aikana, ne tulee kuivata ennen varastointia tai lataamista. Irrota akku ja aseta se takaisin, jos laite ei käynnisty.

VIANETSINTÄ

Seuraavassa taulukossa esitetään ongelmia ja toimenpiteitä, joita voit suorittaa, jos koneesi ei toimi oikein.

VAROITUS: Sammuta kone ja irrota akku ennen vianetsinnän suorittamista.

REUNALEIKKURI

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
Akun LED-merkkivalo vilkkuu	Akun lataustaso on alhainen. Lataa akku.
Punainen LED-virhevalo vilkkuu	Ylikuormitus. Leikkuuvaruste on	jumiutunut. Deaktivoituote. Irrota akku. Puhdista leikkuulaiteei-toivotuista materiaaleista.
	Lämpötilaongelma. Anna tuotteen jäähtyä.
	Kaasuliipaisinta ja ON/OFF-virtakytkintä painetaansamanaikaisesti.	Vapauta kaasuliipaisin. Suorita aloitusjakso uudelleen.
	Muut ongelmat	Ota yhteyttä huoltoedustajaan
Laite ei käynnisty Roskaa akun liittimissä. Puhdista akun liittimet paineilmalla taipehmeällä harjalla.
Reunaleikkuri toimii hetkittäin.	Akkua ei ole asetettukokonaan laitteeseen.	Irrota akku ja aseta se kokonaan takaisinpaikalleen.
	Mahdollinen sähköongelma. Ota yhteyttä huoltoedustajaan.
Liiallinen tärinä/melu. Terän tasapainoon liittyvä ongelma.		Arvioi terä vaurioiden varalta, vaihda terä.
		Maa-aineksen/roskien kertyminen teräsuojaan.
		Leikkaavan kiinnityskappaleen ongelma. Kone on viallinen.

AKKU

Ongelmat Mahdolliset syyt Korjaavat toimenpiteet
LED-virhevalo palaa Akku on	tyhjä Lataa akku. Jos akku ei lataudu, ota yhteys huoltoedustajaan.
	Lämpötilaongelma. Käytä akkua ympäristössä, jossa lämpötila on latauksen aikana -5 °C – 45 °C (23 °F – 113 °F) ja -20 °C – 45 °C (-4 °F – 113 °F) akun tyhjenemisen aikana.
	Muut Ota yhteyttä huoltoedustajaan.

TEKNISET TIEDOT

Tyyppi: KC150 KC150.X (150-koneen käyttötarkoitus, reunaleikkuri)

	KC150 KC150.X **
Nimellisjännite	60 V --- MAX ***
Leikkausnopeus	3000 / 3600 / 4200 rpm
Terän koko	20 cm (8")
IP-luokitus	IPX4
Koneen paino (paljas työkalu)	5.3 kg (11.7 lbs)

**X = 1-999, A-Z, M1-M9 ovat vain eri asiakkaille, näiden mallien välillä ei ole turvallisuuteen liittyviä muutoksia.

*** Jännite mitattu ilman kuormitusta. Aloitusakkujännite saavuttaa 60 voltin maksimin. Nimellisjännite on 54 voltia.

Suosittelemme lisävarusteiden ostamista samalta jälleenmyyjältä, jolta ostit työkalun. Katso lisätietoja lisävarusteiden pakkauksesta. Liikkeen henkilökunta voi auttaa ja neuvoa.

AKKUYKSIKÖN TEKNISET TIEDOT (VALINNAINEN)

Bluetooth-taajuusalueet	2400-2483.5 MHz
Bluetoothin suurin lähetysteho	8 dBm

MELUPÄÄSTÖT

A-painotettu äänenpaine	L_pA = 77.6 dB(A)
K_pA	3 dB(A)
A-painotettu ääniteho L	_wA = 90.6 dB(A)
K_wA	3 dB(A)
Käytä kuulosuojaimia.

VIBRATION INFORMATION

Tyypillinen painotettu tärinä a	_h < 2.5 m/s^2
Epävarmuus K < 2.5 m/s ^2

Ilmoitettu tärinän kokonaisarvo ja ilmoitettu melupäästöarvo on mitattu standarditestausmenetelmien mukaisesti, ja niitä voidaan käyttää verrattaessa työkaluja toisiinsa.

Ilmoitettua tärinän kokonaisarvoa ja ilmoitettua melupäästöjen arvoa voidaan myös käyttää alustavaan altistumisen arviointiin

VAROITUS: Sähkötyökalun käytön aikana ilmenevät todelliset tärinä- ja melupäästöt voivat poiketa ilmoitetuista arvoista riippuen siitä, miten työkalua käytetään ja erityisesti sen perusteella, millaista työkappaletta käsitellään, riippuen seuraavista esimerkeistä ja muista muunnoksista työkalun käyttötavassa: Miten työkalua käytetään ja mitä materiaaleja leikataan tai porataan.

Onko työkalu hyvässä kunnossa ja hyvin huollettu.

Käytetäänkö työkalussa oikeita lisävarustetia ja ovatko ne teräviä ja hyväkuntoisia.

Kahvojen otteen pitävyys, käytetäänkö työkalussa tärinää estäviä lisävarusteita.

Käytetäänkö työkalua asianmukaisesti ja näitä ohjeita noudattaen.

Tämä työkalu saattaa aiheuttaa käsien/käsivarsien tärinäsyndrooman, jos käyttöä ei säädellä riittävästi.

VAROITUS: Altistustason arvioinnissa tulee tarkkuuden vuoksi ottaa huomioon todelliset käyttöolosuhteet, mukaan lukien aika, jona työkalu on kytketty pois päältä ja kun se käy

joutokäynnillä. Tämä saattaa vähentää koko työajan yhteenlaskettua altistusaikaa huomattavasti. Auttaa vähentämään altistumistasi tärinälle ja melulle.

Käytä AINA teräviä talttoja, poria ja teriä.

Huolla tätä työkalua ohjeiden mukaisesti ja pidä työkalu hyvin voideltuna (soveltuvissa kohdissa). Jos tätä työkalua käytetään säännöllisesti, hanki tärinää ja melua estäviä lisävarusteita.

Suunnittele työt siten, että paljon tärinää aiheuttavien töiden suorittaminen jakautuu usealle päivälle.

M A

2022/11/17

Allen Ding

Apulais Pääinsinööri, testaus ja sertifiointi

Positec Technology (China) Co., Ltd

Romutettuja sähkölaitteita ei saa heittää

pois talousjätteen mukana. Toimita ne

kierrätyspisteeseen. Lisätietoja kierrätyksestä saa paikallisilta viranomaisilta tai jälleenmyyjältä.

VAATIMUSTENMUKAISUUS- VAKUUTUS

Me,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

FIN

Vakuutamme täten, että tuote

Selostus Sähköinen nurmikon reuna

Tyyppi KC150 KC150.X (150-koneen määritykset, esimerkki Reunaleikkurilisäosa)

Toiminto Leikkaa ruohon reunat

Täyttää seuraavien direktiivien määräykset:

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ja sen lisäys 2005/88/EC

2000/14/EC ja sen lisäys 2005/88/EC

- Yhdenmukaisuuden arviointi perusteilla

Anneks V

- Mitattu äänenvoimakkuuden taso

90.6 dB (A)

- Ilmoitettu taattu äänenvoimakkuuden taso

94 dB (A)

Yhdenmukaisuusstandardit

EN 62841-1, ISO 11789, EN ISO 3744,

EN 55014-1, EN 55014-2

Henkilö valtuutettu laatimaan teknisen tiedoston,

Navn Marcel Filz
