KC150.9 - Gressklipper KRESS - Gratis bruksanvisning og manual

Produkttype	Trådløs kantklipper
Merke	Kress
Modell	KC150.9
Nominell spenning	60 V (maks 60 V, nominell 54 V)
Batteritype	Li-Ion
Kompatible batterier	KAC804 (4.0 Ah), KAC810 (11.0 Ah)
Anbefalt lader	KAC840 (30 A)
Klippehastighet	3 hastigheter: 3000 / 3600 / 4200 omdr/min
Klingediameter	20 cm (8 tommer)
Beskyttelsesgrad	IPX4
Vekt (kun verktøy)	5,3 kg
Lydeffektnivå	90,6 dB(A) (K=3 dB(A))
Lydtrykknivå	77,6 dB(A) (K=3 dB(A))
Vibrasjoner (totalverdi)	< 2,5 m/s² (K=2,5 m/s²)
Bluetooth	Bånd 2400-2483,5 MHz, maks effekt 8 dBm
Hovedfunksjoner	Klipping av gresskanter, dybdejustering, hastighetsvalg
Sikkerhet	Operatørværende-knapp, klingestopp, beskyttelse mot utilsiktet start

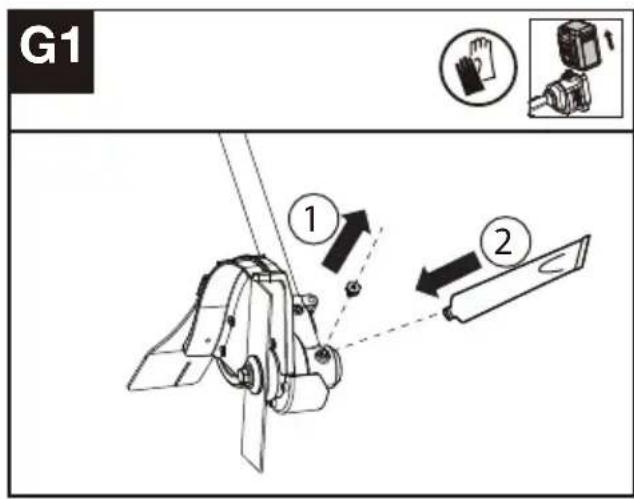

Vedlikehold og rengjøring	Smøring av mekanismen hver 50. time, rengjøring med fuktig klut
Reservedeler og reparasjonsmuligheter	Utbyttbar klinge og bolter, reparasjon hos autorisert verksted
Generell informasjon	Trådløs bruk, kompatibel med ryggsele (valgfritt)
Garanti	Kontakt forhandler eller kundeservice

Ofte stilte spørsmål - KC150.9 KRESS

Hvilket batteri skal brukes med KC150.9?

Bruk utelukkende anbefalte Kress-batterier: KAC804 (4,0 Ah) eller KAC810 (11,0 Ah). Bruk aldri andre batterier.

Hvordan justerer jeg klippedybden?

Slå av verktøyet og ta ut batteriet. Løsne vingemutteren, skyv hjulet oppover for å øke dybden eller nedover for å redusere den. Klingen skal så vidt berøre bakken eller maksimalt gå 5 mm inn i bakken.

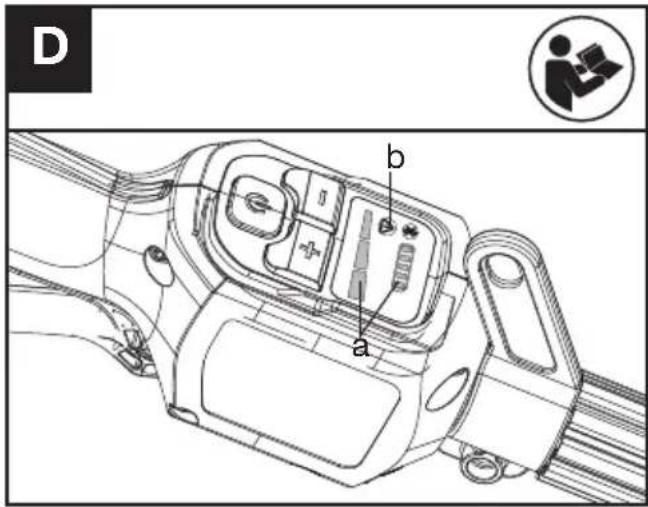

Hva gjør jeg hvis LED-indikatoren blinker?

Blinking på batteriindikatoren indikerer lav spenning: lad batteriet. En blinkende rød lampe indikerer overbelastning eller temperaturproblem: rengjør klippetilbehøret og la det avkjøles.

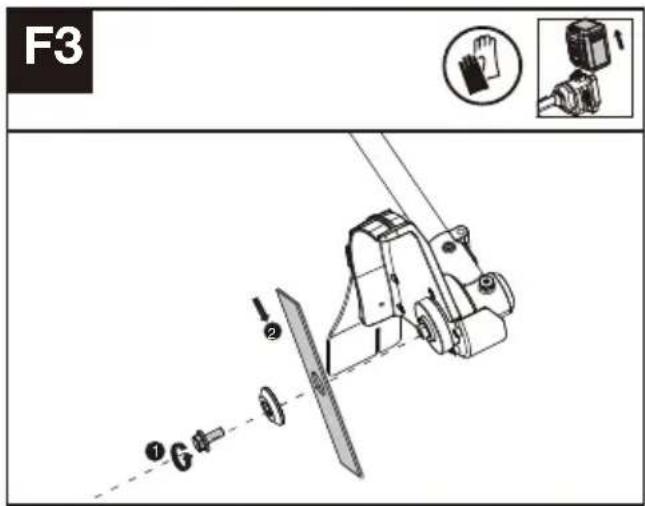

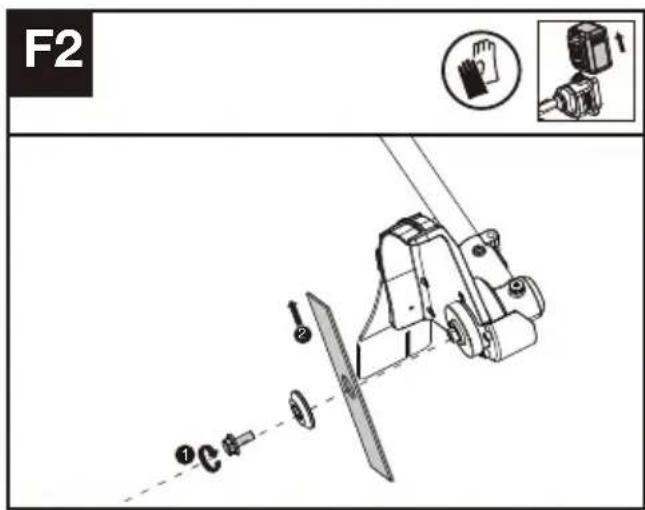

Hvordan bytter jeg klingen?

Slå av verktøyet og ta ut batteriet. Juster adapterhullet med sporet i huset, sett inn et låseverktøy, løsne mutteren, bytt klingen og stram bolten til 15-20 Nm.

Hva er batteriets driftstid?

Driftstiden avhenger av batterikapasiteten og bruksforholdene. Med et 4,0 Ah batteri er driftstiden ca. 30-40 minutter ved normal bruk. Med et 11,0 Ah batteri kan den nå 80-100 minutter.

Hvordan vedlikeholder jeg kantklipperen?

Rengjør maskinen etter bruk med en fuktig klut og et mildt rengjøringsmiddel. Smør drivmekanismen hver 50. driftstime med 5 g fett (type SHELL Gadus S2 V220 1). Oppbevares tørt.

Fungerer kantklipperen i regn?

Nei, ikke bruk maskinen i regn eller fuktige forhold. IPX4-klassifiseringen beskytter mot sprut, men bruk i vått vær øker risikoen for elektrisk støt.

Hvordan starter jeg kantklipperen?

Sett inn batteriet, hold på/av-bryteren inne til den grønne LED-en lyser. Trykk deretter først på operatørværende-knappen, og deretter på gasshåndtaket for å starte.

Hva gjør jeg ved for sterke vibrasjoner?

Stopp maskinen umiddelbart og ta ut batteriet. Kontroller balansering og tilstand på klingen, rengjør klingebeskytteren. Hvis problemet vedvarer, kontakt et autorisert verksted.

Kan jeg bruke en annen lader?

Nei, bruk kun Kress KAC840 (30 A) lader eller en lader spesifisert av produsenten. Bruk av annen lader kan skade batteriet og utgjøre brannfare.

BRUKSANVISNING KC150.9 KRESS

Montering og betjening....200

Transport....203

Vedligeholdelse....203

Rengøring....204

Opbevaring....204

Fejlfinding....205

Tekniske data....206

Miljøbeskyttelse....207

Konformitetserklæring....207

INTRODUKTION

Kære kunde,

Gem alle advarsler og instruktioner for fremtidig reference.

4. Vedligeholdelse og opbevaring

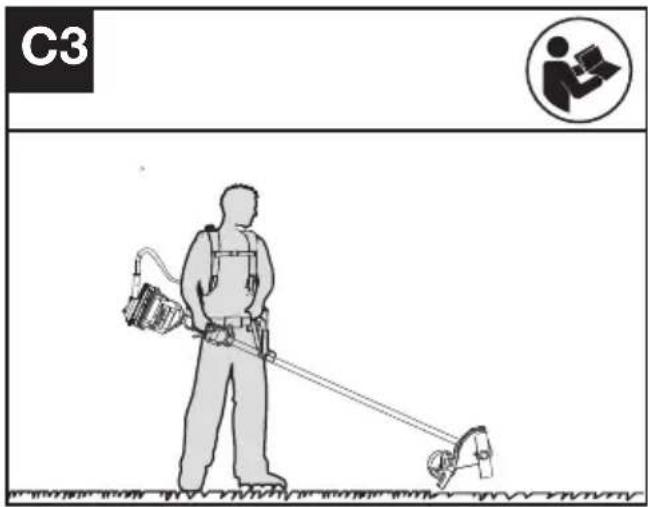

Sammenkobling med bæresele (se fig. C3)

Trimmeren kan tilsluttes med en bæresele som tilbehør (medfølger ikke). Se manualen til bæreselen for at få flere oplysninger.

C3

BEMÆRK: Knappen for operatørtilstedeværelse er designet til at forhindre utilsigtet betjening. Når du trykker på knappen for operatørtilstedeværelse, frigøres gashåndtaget.

Valg af hastighed

Montering og bruk....226

Tekniske data....231

Miljøverntiltak....233

Samsvarserklæring....233

INTRODUKSJON

Kjære kunde,

Takk for at du kjøpte dette Kress Commercial-produktet. Vi er dedikerte innen utvikling av høykvalitetsprodukter som møter dine behov for kommersiell landsskapsarkitektur.

Kress-merket er synonymt med försteklasses service. Hvis du har spørsmål eller bekymringer angående produktet gjennom produktets levetid, bes du kontakte forhandleren din eller vårt kundeserviceteam for å få hjelp.

Vi er sikre på at du vil ha glede av å bruke Kress-produktet ditt i mange år fremover.

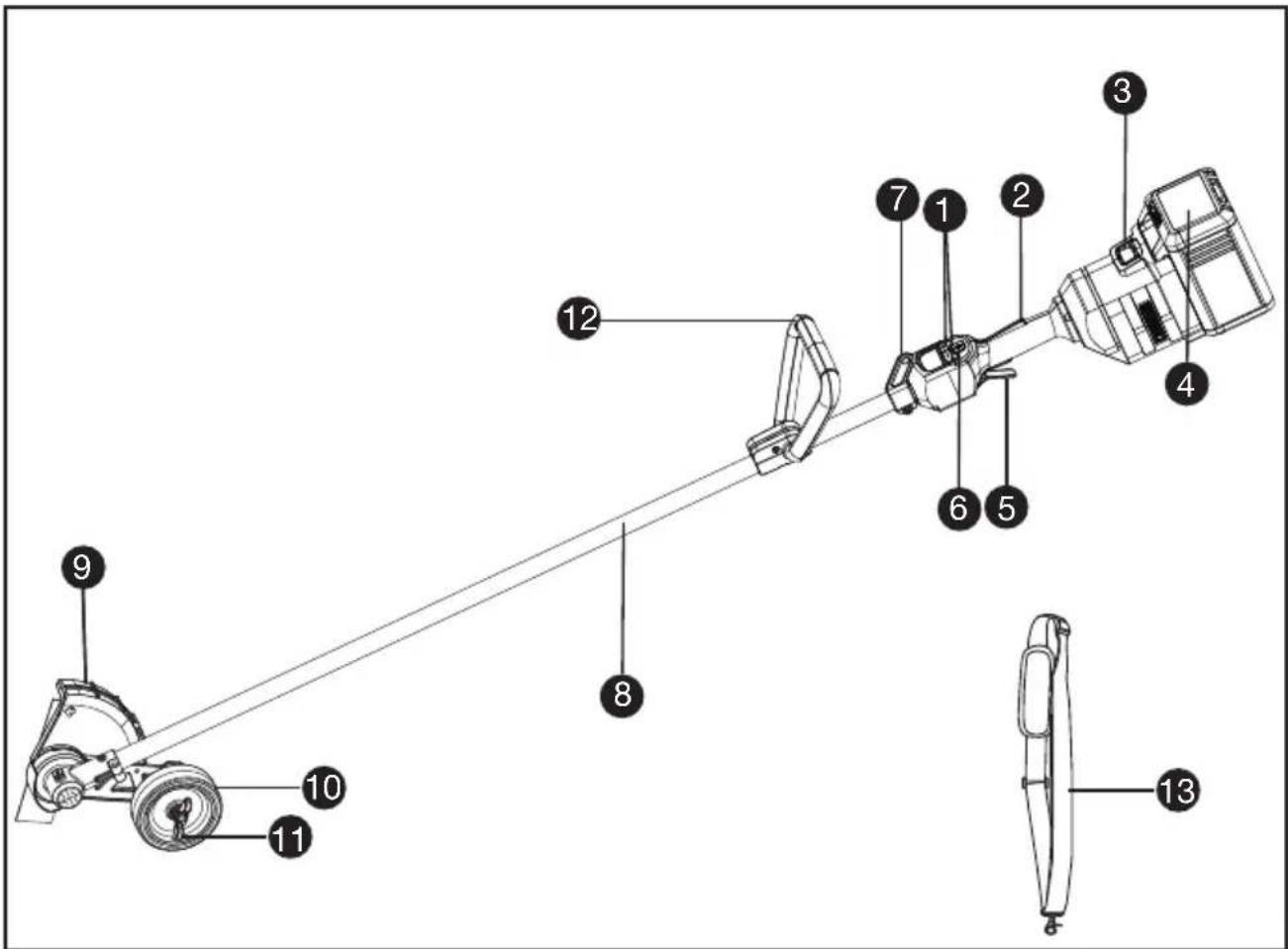

FORMÅLSMESSIG BRUK

Denne maskinen er bestemt for trimming langs fortau, utkjørsler, kantstein og uteplasser.

NOR

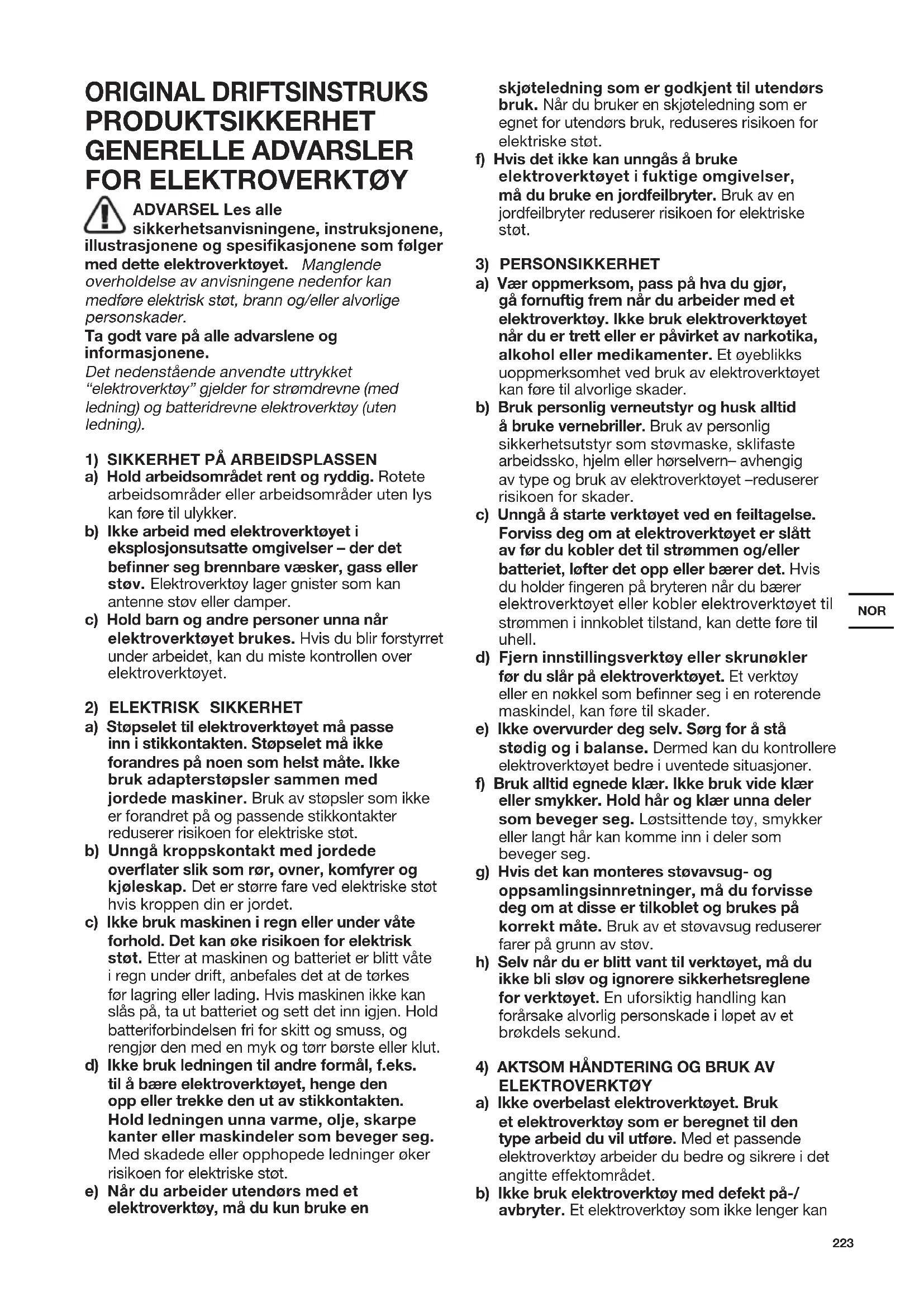

sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket "elektroverktøy" gjelder for strømdrevne (med ledning) og batteridrevne elektroverktøy (uten ledning).

1) SIKKERHET PÅ ARBEIDSPLASSEN
a) Hold arbeidsområdet rent og ryddig. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.
b) Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
c) Hold barn og andre personer unna når elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

2) ELEKTRISK SIKKERHET

a) Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede maskiner. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.

b) Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.

c) Ikke bruk maskinen i regn eller under våte forhold. Det kan øke risikoen for elektrisk støt. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen. Hold batteriforbindelsen fri for skitt og smuss, og rengjør den med en myk og tørr børste eller klut.

d) Ikke bruk ledningen til andre formål, f.eks. til å bære elektroverktøyet, henge den opp eller trekke den ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller maskindeler som beveger seg. Med skadede eller opphopede ledninger øker risikoen for elektriske støt.

e) Når du arbeider utendørs med et elektroverktøy, må du kun bruke en

skjøteledning som er godkjent til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.

f) Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

3) PERSONSIKKERHET

a) Vær oppmerksom, pass på hva du gjør, gå fornuftig frem når du arbeider med et elektroverktøy. Ikke bruk elektroverktøyet når du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.

b) Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, sklifaste arbeidssko, hjelm eller hørselvern- avhengig av type og bruk av elektroverktøyet -reduserer risikoen for skader.

c) Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.

d) Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende maskindel, kan føre til skader.

e) Ikke overvurder deg selv. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.

f) Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.

g) Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

h) Selv når du er blitt vant til verktøyet, må du ikke bli sløv og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund.

4) AKTSOM HÄNDTERING OG BRUK AV ELEKTROVERKTÖY

a) Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.

b) Ikke bruk elektroverktøy med defekt på-/avbryter. Et elektroverktøy som ikke lenger kan

slås av eller på, er farlig og må repareres.

c) Trekk støpselet ut av stikkontakten og/ eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger elektroverktøyet bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
d) Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la elektroverktøyet brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
e) Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige maskindeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La skadede deler repareres før elektroverktøyet brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
f) Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
g) Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.
h) Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner.
5) AKTSOM HÄNDTERING OG BRUK AV BATTERIDREVNE VERKT∅Y
a) Lad batteriet kun opp i ladeapparaker som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
b) Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
c) Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.
d) Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.
e) Ikke bruk batteriet eller verktøyet hvis det er skadet eller modifisert. ∅delagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann,

eksplosjon eller fare for personskade.

f) Ikke utsett batteriet eller verktøyet for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130°C kan forårsake eksplosjon.
g) Følg alle ladeinstrukser, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturområdet, kan skade batteriet og øke brannfaren.
6) Service
a) Maskinen din skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes elektroverktøyets sikkerhet.
b) Ikke utfør service på ødelagte batterier. Service på batterier skal alltid utføres av produsenten eller godkjente forhandlere.

SIKKERHETSINSTRUKSJONER FOR KANTSKJÆRERE

1. Trening

a) Les instruksene nøye. Vær fortrolig med betjeningsinstrumentene og riktig bruk av maskinen.
b) La aldri folk som ikke er kjent med disse instruksjonene, eller barn, bruke maskinen. Lokale regelverk kan ha krav til aldersgrense for operatøren.
c) Unngå bruk av kantskjæreren mens det er personer og særlig barn eller kjæledyr i nærheten.
d) Husk at operatøren er ansvarlig for skade som skjer andre folk eller gjenstander

2. Forberedelse

a) Under skjæringen skal du alltid bruke vernebriller og hørselsvern, solid fottøy og lange bukser.
b) Kontroller nøye området der maskinen skal brukes, og fjern alle steiner, pinner, tråder, bein og andre fremmedlegemer.
c) Før bruk må du alltid sjekke at knivblad, skruer og skjæretilbehør ikke er slitt eller ødelagt. Bytt ut alle slitte og ødelagte knivblad og skruer samtidig for å få en jevn funksjon.
d) Bruk bare deler og tilbehør som er anbefalt av produsenten.

3. Drift

a) Bruk skjæreren bare i dagslys eller med god kunstig belysning.
b) Sørg alltid for å ha godt fotfeste i hellende terreng.
c) Bare gå, ikke løp.
d) Vær ekstremt forsiktig når du rygger eller trekker produktet mot deg.
e) Pass på at knivbladet har stoppet før du krysser områder som ikke er gress, og når du frakter kantskjæreren til ulike steder.

f) Kantskjæreren må ikke brukes dersom bladvern er defekte, ikke finnes eller ikke er montert riktig.
g) Følg instruksjonene for å slå på motoren nøye og hold føttene vekk fra kniven.
h) Ikke velt når du slår på motoren, med mindre kutteren må vippes for å starte. I dette tilfellet må du ikke vippe mer enn absolutt nødvendig, og bare løfte delen bort fra føreren.
i) Unngå å starte motoren dersom en tilskuer befinner seg foran knivbladet.
j) Unngå å plassere hender eller føtter under eller l nærheten av roterende deler.
k) Slå alltid av motoren og koble fra batteriet:
1) Før du fjerner en blokkering
2) Før du kontrollerer, rengjør eller arbeider med knivbladet
3) Når du har støtt på et fremmedlegeme Undersøk om det er skader på knivbladet, og utfør reparasjoner før du starter og broker kantskjæreren igjen.
4) Hvis kantskjæreren begynner å vibrere på en unormal måte (sjekkes umiddelbart).
I) Fjern alltid batteriet fra maskinen når du forlater skjæremaskinen.
m) Forsikre deg alltid om at ventilasjonsåpningene er fri for avleiringer.

4. Vedlikehold og lagring

a) Sørg for at alle skruer, muttere og bolter sitter godt fast slik at maskinen er i god bruksmessig stand.
b) Skift ut slitte eller skadde deler.
c) Ikke forsøk å reparere maskinen med mindre du er kompetent til det.
d) Bruk kun produsentens anbefalte reservedeler og tilbehør.
e) Når den ikke er i bruk, bør den oppbevares utilgjengelig for barn.
f) Undersøk og vedlikehold maskinen jevnlig. Maskinen må kun repareres av en autorisert reparatør.

SIKKERHETSANVISNINGER FOR BATTERIPAKKE

a) Ikke demonter, åpne eller riv opp sekundære celler eller batteripakker.
b) Ikke kortslutt en celle eller en batteripakke. Ikke oppbevar celler eller batteripakke löst i en boks eller skuff hvor de kan kortslutte hverandre eller bli kortsluttet av andre metallgjenstander. Når batteripakken ikke er i bruk skal den holdes adskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallobjekter. Kortslutning av batteriet kan forårsake skader eller brann.
c) Ikke utsett celler eller batteripakke for varme eller ild. Unngå oppbevaring i direkte sollys.
d) Ikke utsett celler eller batteripakke for mekanisk støt.
e) Hvis du opplever cellelekkasje, ikke la

væsken komme i kontakt med huden eller øynene. Dersom kontakt har oppstått, vask området med rikelige mengder vann og oppsøk medisinsk hjelp.

h) Batteripakken må lades før bruk. Bruk denne instruksjonen og korrekt ladeprosedyre.

i) Ikke ha batteripakken til ladning når den ikke er i bruk.

j) Etter en lang lagringsperiode kan det være nødvendig å lade og utlade batteripakken flere ganger for å oppnå maksimal ytelse.

k) Bruk kun batterilader spesifisert av Kress. Bruk ikke andre ladere enn de som er levert for bruk med utstyret.

I) Tikke bruk batteripakker som ikke er beregnet for bruk sammen med utstyret.

m) Hold batteripakken utenfor barns rekkevidde.

n) Ta vare på den originale bruksanvisningen for fremtidig bruk.

o) Ta ut batteriene fra utstyret når det ikke er i bruk.

p) Kvitt deg med produktet på forsvarlig måte.

q) Ikke bland batterier av forskjellig produksjon, kapasitet, størrelse eller type i enheten.

r) Hold batteriet unna mikrobølger og høyt trykk.

BRUKERHÅNDBOKSKRAV FOR TRÅDL∅ST PRODUKT

a) Bruk av denne enheten er underlagt følgende to betingelser:
(1) Denne enheten kan ikke forårsake skadelig interferens, og
(2) denne enheten må akseptere all interferens som mottas, inkludert interferens som kan forårsake uønsket drift.
b) Forsiktig: Endringer eller modifikasjoner av denne enheten som ikke er uttrykkelig godkjent av parten som er ansvarlig for samsvar, kan ugyldiggjøre brukerens rett til å bruke utstyret.
c) MERK: Dette utstyret genererer, bruker og kan utstråle radiofrekvensenergi, og hvis det ikke installeres og brukes i samsvar med instruksjonene, kan det forårsake skadelig interferens for radiokommunikasjon. Det er imidlertid ingen garanti for at interferens ikke vil oppstå i en bestemt installasjon. Hvis dette utstyret forårsaker skadelig interferens for radio-eller TV-mottak, noe som kan fastslås ved å slå utstyret av og på, oppfordres brukeren til å prøve å korrigere interferensen med ett eller flere av følgende tiltak:
- Reorienter eller flytt mottakerantennen.
- ∅k avstanden mellom utstyret og mottakeren.
- Koble utstyret til en stikkontakt på en annen krets enn den mottakeren er koblet til.
- Konsulter forhandleren eller en erfaren radio/TV-tekniker for å få hjelp.

SYMBOLER

	For å redusere risikoen for personskade, må brukeren lese instruksjonsveiledningen
	Bruk hørsels- og øyevern
	Rotasjonsretning for kanttrimmerbladet
	Hold tilskuerne på trygg avstand
	Ukontrollerte objekter
	Roterende knivblad
	Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.
	Litium-ion-batteri. Dette produktet er merket med symbolet "samlet separat" med alle batteripakker og batteripakker. Du kan deretter resirkulere eller fjerne den for å redusere påvirkningen på miljøet. Batteripakken inneholder skadelige stoffer som kan være skadelige for miljøet og menneskers helse.
	Ikke brenn
	Hvis de ikke håndteres riktig, kan batterier komme inn i vannsyklusen, noe som kan skade økosystemene. Ikke kast brukte batterier som usortert kommunalt avfall.

Bruk vernehansker

Ta ut batteriene før justering, service eller vedlikehold utføres.

MONTERING OG BRUK

Merk: Les nøye gjennom instruksjonsboka før du bruker verktøyet.

F∅R DU BRUKER:

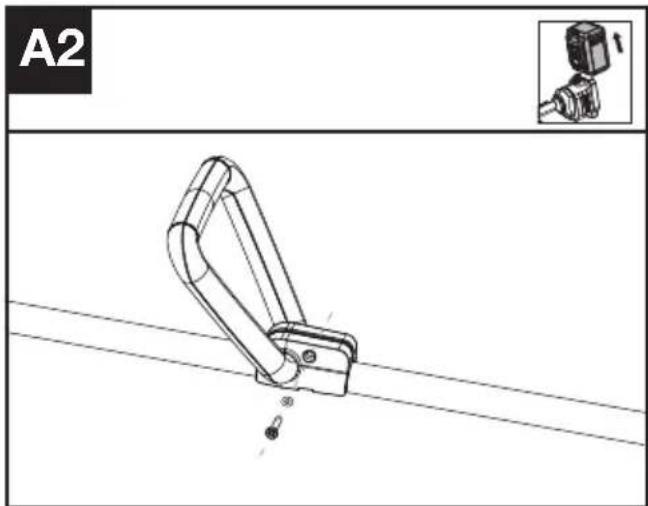

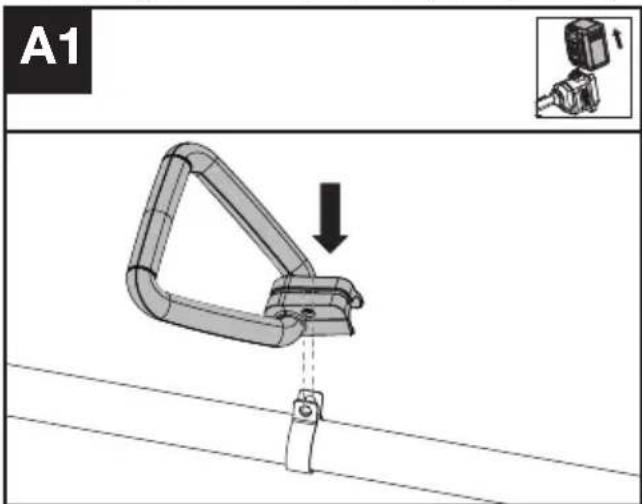

Montering av trimmerhodet (Se figur. A1,A2)

A1

A2

1. Fjern tapen.
2. Fest håndtaket foran og den nedre klemmen på skaftet.
3. Sett bolten gjennom hullene.
4. Stram håndtaket foran.

ADVARSEL: Juster håndtaket foran som ønsket for å sikre at den fremre armen er vir du bruker trimmeren.

Fjerning eller installering av batteripakke

(Se figur. B1)

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet.

B1

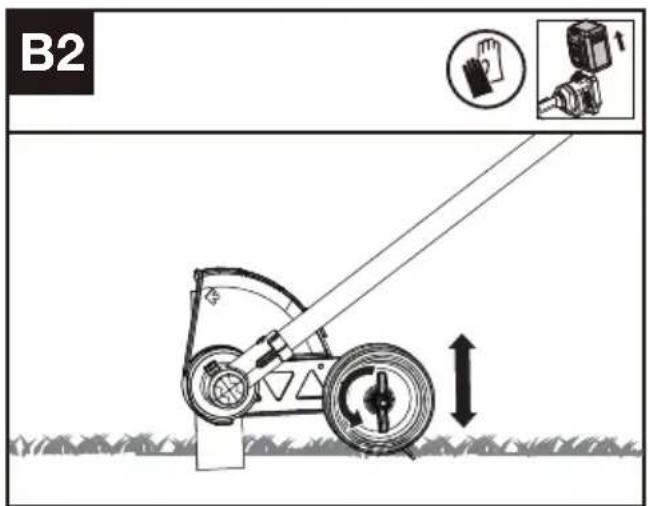

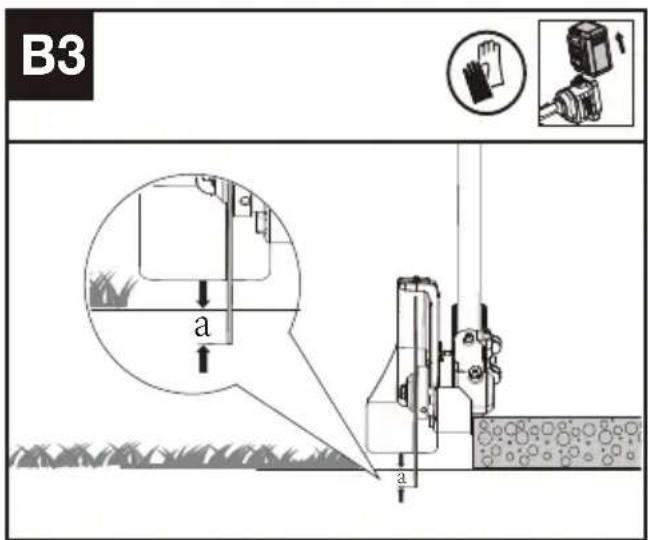

Juster klippehøgda (Se figur.B2,B3)

1. Slå av elektroverktøyet og ta ut batteriet.
2. Løsne vingemutteren. Skyv hjulet oppover for å øke kuttedybden (a) eller skyv hjulet nedover for å redusere kuttedybden (a).
3. Det anbefales å justere dybdehjulet slik at trimmerbladet så vidt rører ved bakken eller bryter jordoverflaten med ikke mer enn 5 mm (0,2 tommer)
4. Stram vingemutteren. Kontroller kuttedybden mens du står i normal arbeidsstilling og korriger den, om nødvendig.

B2

B3 a a

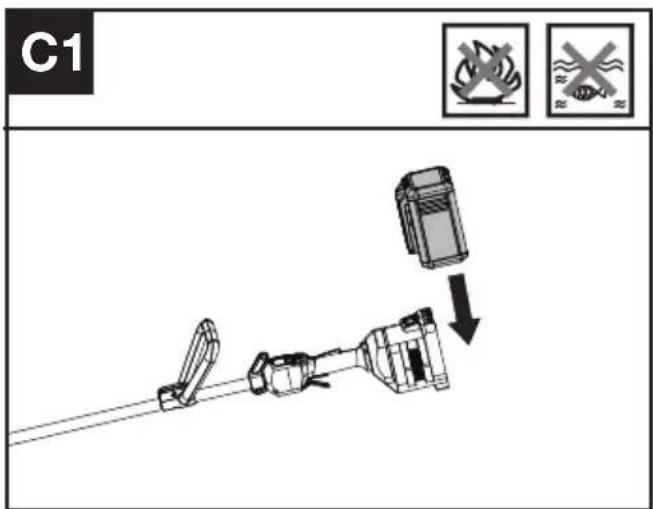

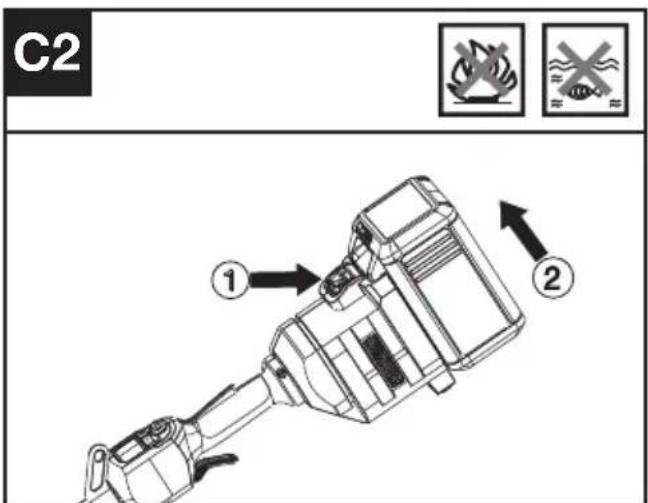

Fjerning eller installering av batteripakke (Se figur. C1, C2)

C1 R2 R3

C2 ① ②

1. Skyv batteripakken inn i batterirommet.
2. Trykk på låsen på batteripakken og fjern batteripakken fra verktøyet.

KOBLE TIL SELENE FOR RYGGBÆRING (Se figur. C3)

Trimmeren kan kobles til ekstra seler for ryggbæring (medfølger ikke). Se manualen for seler for ryggbæring for mer informasjon.

C3

Teste kanttrimmeren og batteriet (Se figur. D)

Sjekke kontrollerne Bryter for operatørtilstedeværelse og gassbryter

1. Fjern batteriet.
2. Prøv å trykke på gassbryteren. Hvis gassbryteren kan trykkes inn uten at man trykker på bryteren for operatørtilstedeværelse, er bryteren for operatørtilstedeværelse defekt. Slutt å bruke trimmeren og kontakt serviceagenten.
3. Hold og trykk på bryteren for operatørtilstedeværelse først, og trykk deretter på gassbryteren.
4. Slipp gassbryteren og bryteren for operatørtilstedeværelse. Hvis gassbryteren eller bryteren for operatørtilstedeværelse setter seg fast og ikke kan gå tilbake til sin opprinnelige posisjon. Slutt å bruke trimmeren og kontakt serviceagenten.

Sjekke displayet

1. Sett inn batteriet.
2. Hold og trykk på På/Av-bryteren. Produktet er slått på när LED (a) lyser. Produktet er slått av när LED (a) slukner.
3. Trykk bryteren for operatørtilstedeværelse først, og trykk deretter gassbryteren for å starte maskinen. Timmerhodet roterer.
4. Hvis varselindikatoren (b) lyser, se Problemløsning for løsninger.
5. Slipp gassbryteren. Trimmerhodet slutter å rotere etter en kort forsinkelse. Hvis trimmerhodet fortsetter å rotere, må du fjerne batteriet og kontakte serviceagenten.

D b a

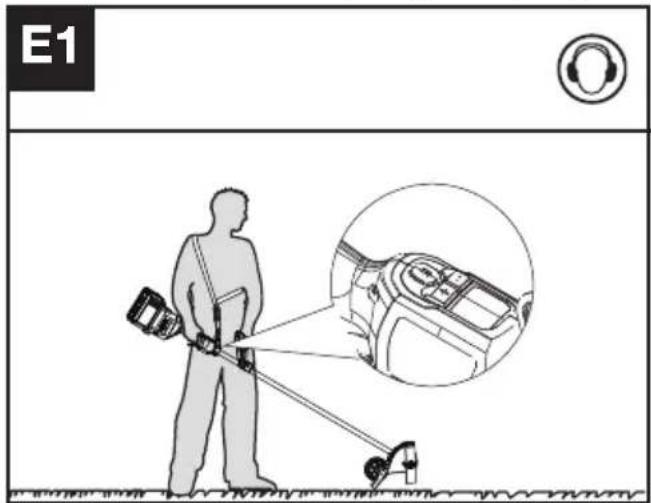

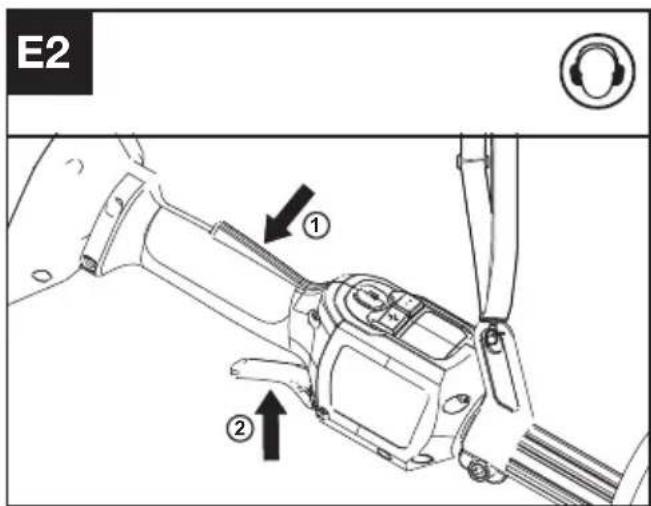

ANVENDELSE: Starte kanttrimmeren (Se figur. E1, E2)

E1

E2 ① ②

1. Hold trimmeren godt med din høyre hånd på kontrollhåndtaket – vikle tommelen rundt håndtaket. Hold trimmeren med venstre hånd på støttehåndtaket – vikle tommelen rundt håndtaket.
2. Hold og trykk på På / Av-bryteren til den grønne LED-en lyser. Den grønne LED-en viser strømnivået.
3. Trykk bryteren for operatørtilstedeværelse først, og trykk deretter gassbryteren for å starte maskinen. Den grønne LED-en for start/

stopp slukker etter fem sekunder hvis den ikke brukes som en sikkerhetsprosedyre. Når den ikke kutter, vil enheten forbli på hvis bryteren for operatørtilstedeværelse holdes nede uten at man bruker maskinen. Hvis den grønne LED-en slukner, må produktet startes på nytt.

MERK: Bryteren for operatørtilstedeværelse er designet for å forebygge utilsiktet bruk. Når du trykker på bryteren for operatørtilstedeværelse utløses gassbryteren.

Valg av hastighet

Avhengig av bruksområde kan man angi tre effektnivåer. Bruk +/- for å kontrollere hastigheten. LED-ene indikerer det valgte effektnivået. Jo høyere effektnivå, jo raskere kan skjæreredskapen kjøres.

Stoppe kanttrimmeren

Slipp gassbryteren for å stoppe maskinen.

ADVARSEL! Skjærehodet fortsetter å gå rundt etter at trimmeren er slått av. Vent til r stanset før du legger ned redskapet.

For Batteriverktøy

Den anbefalte omgivelsestemperaturområdet for utlading er -20°C\~45°C(-4°F\~113°F). Anbefalt omgivelsestemperatur for ladesystemet under lading er -5°C\~45°C (23°F\~113°F).

TRANSPORT

Transportere kanttrimmeren

1. Slå av kanttrimmeren og ta ut batteriet.
2. Når du transporterer kanttrimmeren for hånd, hold midt på skaftet for å sikre at maskinen er parallell med bakken.
3. Når du transporterer kanttrimmeren i et kjøretøy, må du feste og posisjonere den for å hindre at den velter eller tar skade.

Transportere batteriet

1. Sørg for at batteriet er i sikker stand.
2. Bruk ikke-ledende emballasje når du transporterer batteriet.
3. Innholdet av Li-lon-batterier er underlagt kravene i lov om farlig gods.
   Transporter batterier kun når batterikammeret er uskadet. Pakk batteriene inn på en slik måte at de ikke kan forflytte seg i emballasjen.

VEDLIKEHOLD

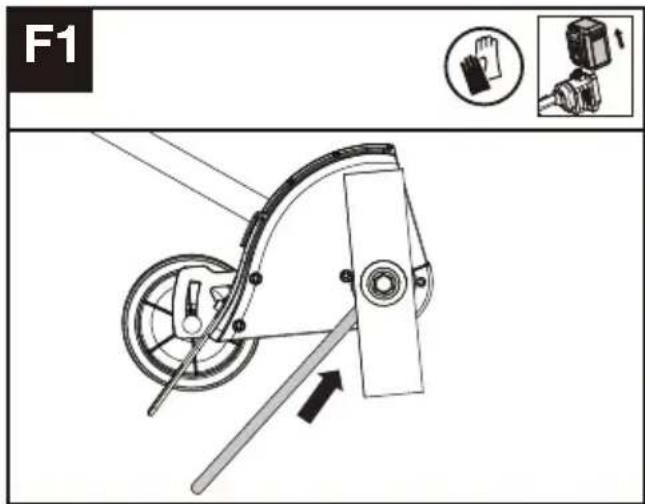

Skifte ut bladet (Se figur. F1,F2,F3)

F1

F2 ① C ② ③

F3 G

1. Juster holet i den indre bladadapteren med hakket i girkammeret, og sett inn läseverktøyet for å hindre at det roterer.
2. Løsne bolten.
3. Skift bladet og stram bolten til 15–20 Nm (11–15 ft-lb).

Smøre girboksen (Se figur. G1, G2)

G1 ① ②

G2

1. Fjern skrupluggen fra girkassen og sprøyt ca. 5g fett inn i girkassen hver gang.
2. Stram skruen.

MERK: Smør girkassen gjennom oljehullet etter hver 50. driftstime. Smør gjerne girkassen på plenkanttrimmeren med kommersielt tilgjengelig fett, for best mulig drift.(SHELL Gadus S2 V220 1).

RENGJ∅RING

1. Slå av kanttrimmeren og ta ut batteriet.
2. Ikke bruk aggressive vaskemidler eller løsemidler. Rengjør maskinen etter bruk med en fuktig klut dyppet i nøytralt vaskemiddel.
3. Hold kontakten fri for fremmedlegemer, og rengjør den med en myk og tørr børste eller klut.
4. Ikke spray vann på motoren og elektriske komponenter.
5. Ikke rengjør maskinen med et trykkvaskeaggregat.

OPPBEVARING

1. Fjern batteripakken fra trimmeren før lagring.

2. Oppbevar trimmeren på et tørt og sikkert sted som er utilgjengelig for barn og andre uvedkommende.
   Fjern skjæreredskapen hvis den ikke skal brukes på en lang stund.

3. Lagre batteriet kun innenfor et temperaturområde mellom 5 °C (41 °F) og 25 °C (77 °F). La for eksempel ikke batteriet ligge i en bil om sommeren.

4. Etter at maskinen og batteriet er blitt våte i regn under drift, anbefales det at de tørkes før lagring eller lading. Hvis maskinen ikke kan slås på, ta ut batteriet og sett det inn igjen.

FEILS∅KING

Følgende tabell viser problemstillinger og handlinger du kan utføre hvis maskinen ikke fungerer normalt.

ADVARSEL: Slå av maskinen og fjern batteriet før feilsøking.

KANTTRIMMER

Problemer Mulige årsaker Korrigerende tiltak
Batteriindikator-LED blinker	Lav batterispenning. Lad batteriet.
Rød feil-LED blinker Overbelastning. Skjæreredskapen sitter fast – deaktiverproduktet. Fjern batteriet. Rengjørskjæreredskapen for uønsket materiale.
Produktet starter ikke Smuss	i batterikontaktene. Rengjør batterikontaktene med trykklufteller en myk børste.
	Strømmen i batteripakken ertom.	Lad batteripakken.
	Andre problemer Kontakt serviceagent.
Kanttrimmeren fungerer iperioder	Batteriet er ikke ordentlig sattinn i maskinen.	Fjern og sett inn batteriet ordentlig.
	Mulig elektrisk problem. Kontaktserviceagent.
Mye vibrasjoner/støy. Problemer med bladbalanse. Vurder bladet for skade, bytt bladet.

BATTERI

Problemer Mulige årsaker Korrigerende tiltak
Feil-LED lyser	Batteriet er utladet	Lad batteriet. Hvis batteriet ikke lar seg lade, kontakt serviceagent.
	Temperaturproblem. Bruk batteriet i omgivelser der temperaturen er mellom -5°C og 45°C (23°F til 113°F) ved lading; -20°C til 45°C (-4°F til 113°F) ved utlading.
	Annet	Kontakt serviceagenten din.

TEKNISKE DATA

Type: KC150 KC150.X (150-benevnelse på maskiner, representativ for plenkanttrimmer)

** X = 1-999, A-Z, M1-M9 er kun for forskjellige kunder, det er ingen sikkerhetsrelaterte endringer mellom disse modellene.
*** Spenning målt uten arbeidsbyrde. Innledende batterispenning når maksimalt 60 volt. Nominell spenning er 54 volt.

	KC150 KC150.X **
Spenning	60 V --- MAX ***
Kuttehastighet	3000 / 3600 / 4200 rpm
Bladstørrelse	20 cm (8")
Grad av beskyttelse	IPX4
Vekt (Bare verktøy)	5.3 kg (11.7 lbs)

FORESLÅTTE BATTERIER OG LADERE

Batteri Kapasitet Lader Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med seler for ryggbæring)	11.0 Ah

Vi anbefaler at du kjøper tilbehøret fra den samme forhandleren som solgte deg verktøyet. Se tilbehøremballasjen for mer informasjon. Din forhandler kan hjelpe deg og gi råd.

TEKNISKE DATA FOR BATTERIPAKKE (VALGFRITT)

Frekvensbånd for Bluetooth	2400-2483.5 MHz
Maksimal overført kraft for Bluetooth	8 dBm

ST∅YINFORMASJON

Belastning lydtrykk	L_pA = 77.6 dB(A)
K_pA	3 dB(A)
Belastning lydeffekt	L_wA = 90.6 dB(A)
K_wA	3 dB(A)
Bruk hørselsvern

VIBRATION INFORMATION

Vanlig belastningsvibrasjon	a_n < 2.5 m/s^2
Usikkerhet	K < 2.5 m/s^2

Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien er målt i henhold til en standard testmetode og kan brukes for sammenligning av et verktøy med et annet.
Den oppgitte totale vibrasjonsverdien og den oppgitte støyutslippsverdien kan også brukes i en innledende eksponeringsvurdering.

ADVARSEL: Vibrasjons- og støynivå under faktisk bruk av verktøyet kan avvike fra oppgitt verdi,

avhengig av hvordan verktøyet brukes og hvilken type materiale det brukes på, se følgende eksempler og

andre variasjoner for bruk av verktøyet:

Hvordan verktøyet brukes og hvilke materialer som kappes eller bores.

Verktøyet er i god stand og godt vedlikeholdt.

Bruk av riktig tilbehør for verktøyet, og sørge for at det er skarpt og i god stand.

Hvor stramt grepet på håndtakene er, og om det brukes antivibrasjonstilbehør.

Og at verktøyet blir brukt til det formålet det er tilsiktet i henhold til designet og disse instruksjonene.

Dette verktøyet kan forårsake hånd-arm vibrasjonssyndrom, hvis det ikke brukes riktig.

ADVARSEL: For å være nøyaktig, bør også et overslag over eksponeringsnivå under faktiske bruksforhold også tas med i betraktning i alle deler av driftssyklusen, slik som når verktøyet er skrudd av og når det går på tomgang, men ikke faktisk gjør jobben. Dette kan redusere eksponeringsnivået betraktelig over hele arbeidsperioden.

Minimere eksponeringsrisiko for vibrasjon og støy. Bruk ALLTID skarpe meisler, driller og blad.

Vedlikehold verktøyet i henhold til disse instruksjonene og sørg for at det er godt smurt (der det er hensiktsmessig).

Invester i tilbehør for demping av vibrasjon og støy hvis verktøyet skal brukes regelmessig.

Planlegg arbeidstimeplanen din slik at du sprer bruk av høyvibrasjonsverktøy utover flere dager.

MILJ∅VERNTILTAK

Avfall etter elektriske produkter må ikke legges sammen med husholdningsavfall. Vennligst

resirkuler avfallet der dette finnes. Undersøk hos de lokale myndighetene eller en detaljist for resirkuleringsråd.

SAMSVARSERKLÆRING

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Erklærer at produktet

Beskrivelse Batteridrevet plen Edger

Type KC150 KC150.X (150-betegner maskin, representerer Edger vedlegg)

Funksjon Trim gresskantene

- Tilpassningsbedømmelse Utført ifølge Anneks V

- Målt Lydkraftniv 90.6 dB (A)

- Erklært Garantert Lydkraftniv 94 dB (A)

Standardene samsvarer med

EN 62841-1, ISO 11789, EN ISO 3744, EN 55014-1, EN 55014-2

Personen som er autorisert til å utarbeide den tekniske filen,

Navn Marcel Filz

Visesjefsingeniør, Testing og Sertifisering

Transport av kantskäraren
