Produkttyp	Trådlös grästrimmer
Varumärke	Kress
Modell	KC150.9
Nominell spänning	60 V (max 60 V, nominell 54 V)
Batterityp	Li-Ion
Kompatibla batterier	KAC804 (4.0 Ah), KAC810 (11.0 Ah)
Rekommenderad laddare	KAC840 (30 A)
Klipphastighet	3 hastigheter: 3000 / 3600 / 4200 varv/min
Bladdiameter	20 cm (8 tum)
Skyddsklass	IPX4
Vikt (utan batteri)	5,3 kg
Ljudnivå	90,6 dB(A) (K=3 dB(A))
Ljudtrycksnivå	77,6 dB(A) (K=3 dB(A))
Vibration (totalt värde)	< 2,5 m/s² (K=2,5 m/s²)
Bluetooth	Band 2400-2483,5 MHz, max effekt 8 dBm
Huvudfunktioner	Gräskantsklippning, djupinställning, hastighetsval
Säkerhet	Operatörsnärvaroknapp, bladstopp, återstartsskydd
Underhåll och rengöring	Smörjning av mekanismen var 50:e timme, rengöring med fuktig trasa
Reservdelar och reparationsmöjligheter	Utbytbart blad och bultar, reparation hos auktoriserad service
Allmän information	Trådlös användning, kompatibel med ryggsele (tillval)
Garanti	Kontakta återförsäljare eller kundtjänst

Vanliga frågor - KC150.9 KRESS

Vilket batteri ska jag använda med KC150.9?

Använd endast rekommenderade Kress-batterier: KAC804 (4,0 Ah) eller KAC810 (11,0 Ah). Använd aldrig något annat batteri.

Hur ställer jag in klippdjupet?

Stäng av verktyget och ta bort batteriet. Lossa vingmuttern, tryck ratten uppåt för att öka djupet eller nedåt för att minska det. Bladet ska precis nudda marken eller max gå ned 5 mm.

Vad gör jag om LED-indikatorn blinkar?

Blinkande batterilampa indikerar låg spänning: ladda batteriet. Röd blinkande lampa varnar för överbelastning eller temperaturproblem: rengör klipptillbehöret och låt svalna.

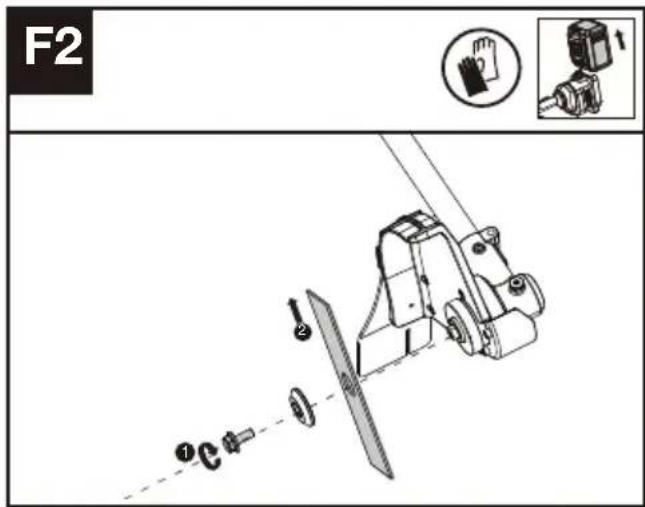

Hur byter jag bladet?

Stäng av verktyget och ta bort batteriet. Rikta adapterhålet mot husets skåra, sätt i ett låsverktyg, lossa muttern, byt blad och dra åt bulten till 15-20 Nm.

Vad är batteritiden?

Batteritiden beror på batteriets kapacitet och användningsförhållanden. Med ett 4,0 Ah-batteri är drifttiden cirka 30-40 minuter vid normal användning. Med ett 11,0 Ah-batteri kan den nå 80-100 minuter.

Hur underhåller jag grästrimmern?

Rengör maskinen efter användning med en fuktig trasa och milt rengöringsmedel. Smörj drivmekanismen var 50:e drifttimme med 5 g fett (typ SHELL Gadus S2 V220 1). Förvara på torr plats.

Fungerar grästrimmern i regn?

Nej, använd inte maskinen i regn eller fuktiga förhållanden. IPX4 skyddar mot stänk, men användning i fukt ökar risken för elektrisk stöt.

Hur startar jag grästrimmern?

Sätt i batteriet, håll strömbrytaren intryckt tills den gröna lysdioden tänds. Tryck först på operatörsnärvaroknappen och sedan på gasreglaget för att starta.

Vad gör jag vid överdrivna vibrationer?

Stanna omedelbart maskinen och ta bort batteriet. Kontrollera balans och bladets skick, rengör bladskyddet. Om problemet kvarstår, kontakta auktoriserad service.

Kan jag använda en annan laddare?

Nej, använd endast Kress KAC840 (30 A) laddare eller en laddare specificerad av tillverkaren. Användning av annan laddare kan skada batteriet och medföra brandrisk.

BRUKSANVISNING KC150.9 KRESS

Montering och drift....239

Deklaration om överensstämmelse....246

INTRODUKTION

Bästa kund,

Tack för ditt köp av denna produkt från Kress Commercial. Vi är engagerade i vår strävan att utveckla produkter av hög kvalitet som uppfyller kraven för din kommersiella trädgårdsanläggning.

Kress som varumärke är synonymt med förstklassig service. Skulle du ha några frågor eller funderingar om din produkts livslängd, kan du kontakta din återförsäljare eller vårt kundtjänstteam för hjälp.

Vi är övertygade om att du kommer att trivas med att arbeta med din produkt från Kress i många år framöver.

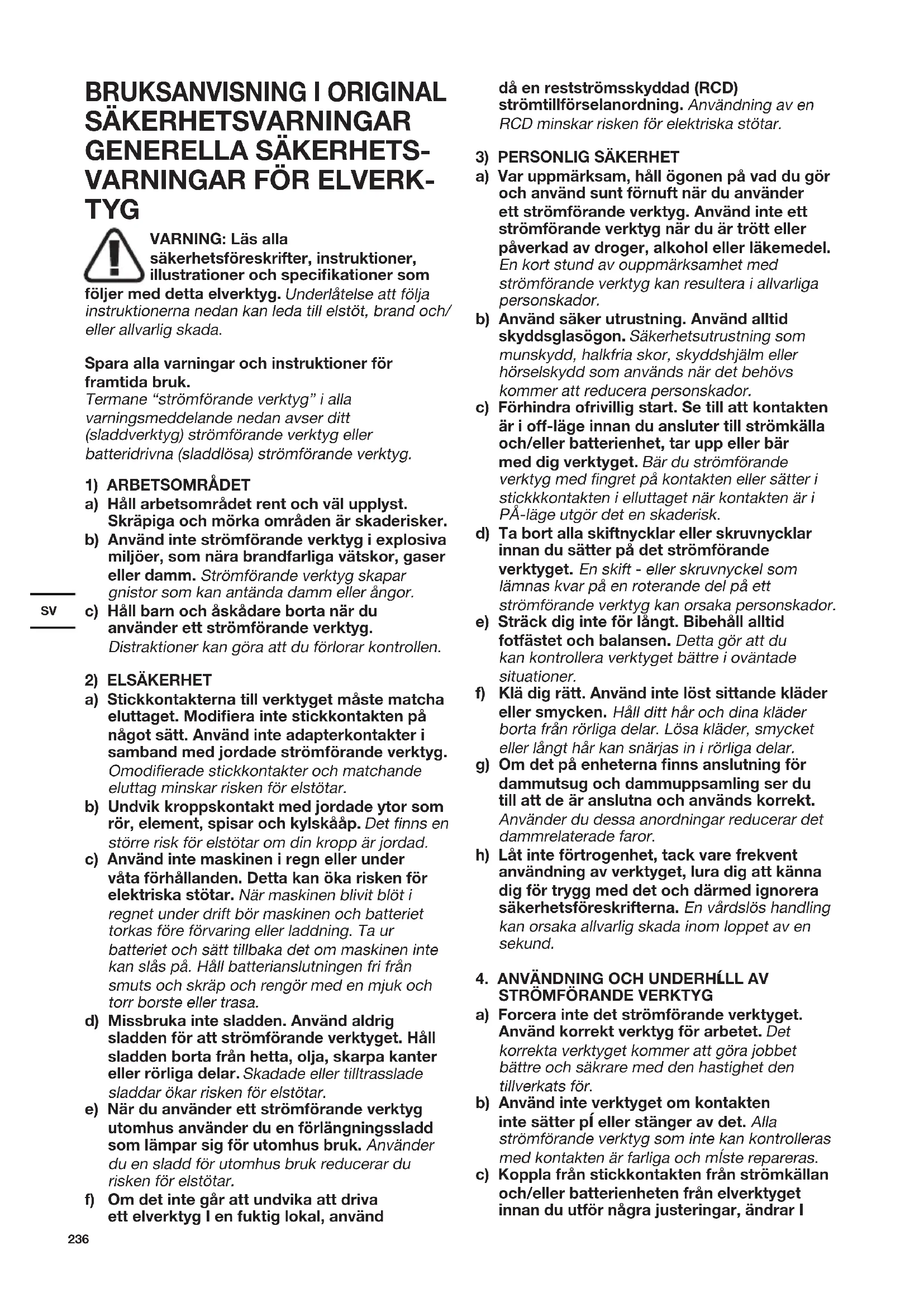

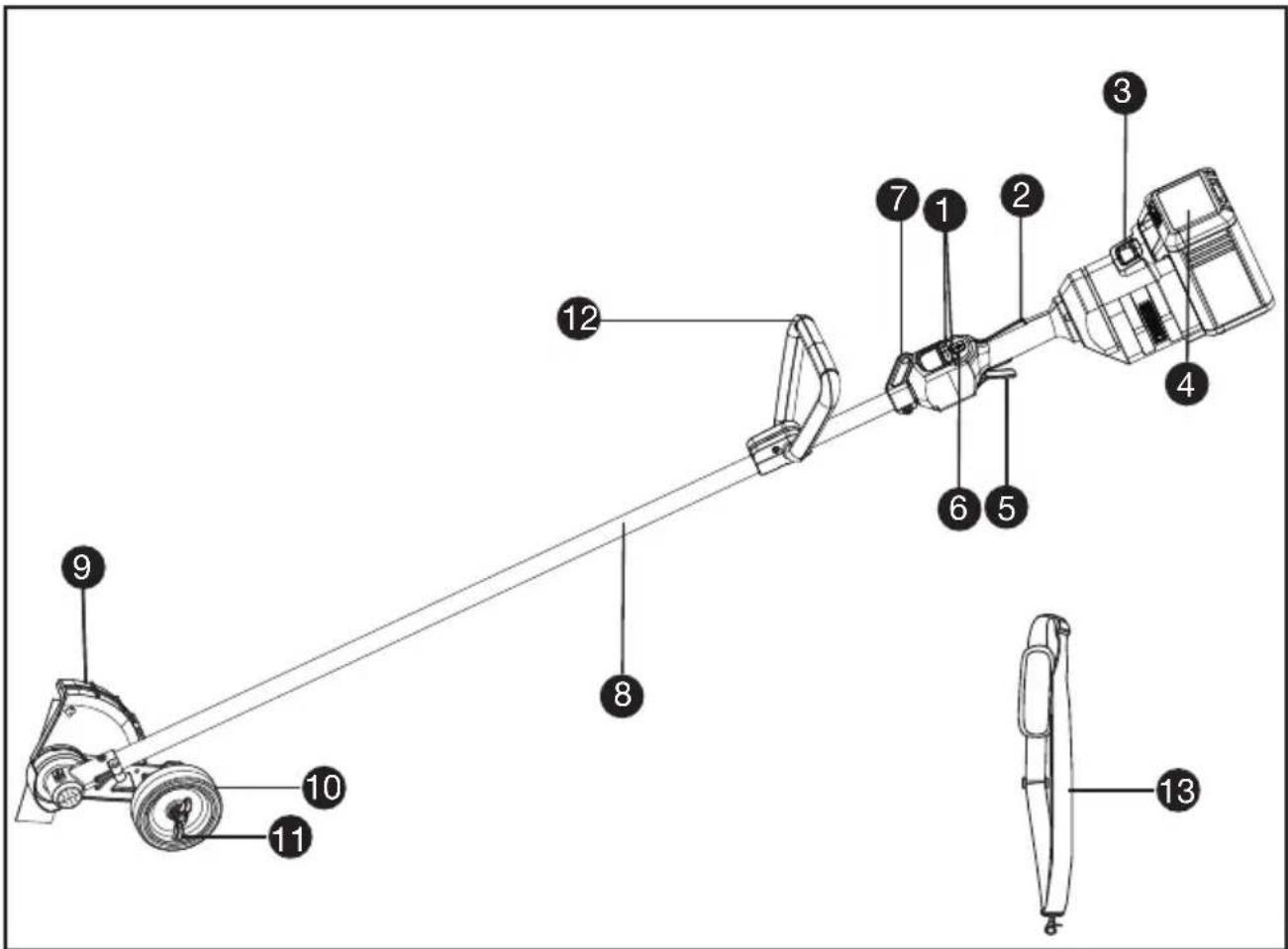

DRIFT INSTRUKTIONER

Maskinen är avsedd för skära kanterna längs trottoarer, uppfarter, trottoarer och uteplatser.

WARNING: Läs alla säkerhetsföreskrifter, instruktioner, illustrationer och specifikationer som

följer med detta elverktyg. Underlåtelse att följa instruktionerna nedan kan leda till elstöt, brand och/eller allvarlig skada.

Spara alla varningar och instruktioner för framtida bruk.

Termane “strömförande verktyg” i alla varningsmeddelande nedan avser ditt (sladdverktyg) strömförande verktyg eller batteridrivna (sladdlösa) strömförande verktyg.

1) ARBETSOMRÅDET

2) ELSÄKERHET

a) Håll arbetsområdet rent och väl upplyst. Skräpiga och mörka områden är skaderisker.
b) Använd inte strömförande verktyg i explosiva miljöer, som nära brandfarliga vätskor, gaser eller damm. Strömförande verktyg skapar gnistor som kan antända damm eller ångor.
c) Håll barn och åskådare borta när du använder ett strömförande verktyg. Distraktioner kan göra att du förlorar kontrollen.
a) Stickkontakterna till verktyget måste matcha eluttaget. Modifiera inte stickkontakten på något sätt. Använd inte adapterkontakter i samband med jordade strömförande verktyg. Omodifierade stickkontakter och matchande eluttag minskar risken för elstötar.
b) Undvik kroppskontakt med jordade ytor som rör, element, spisar och kylskååp. Det finns en större risk för elstötar om din kropp är jordad.
c) Använd inte maskinen i regn eller under våta förhållanden. Detta kan öka risken för elektriska stötar. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på. Håll batterianslutningen fri från smuts och skräp och rengör med en mjuk och torr borste eller trasa.
d) Missbruka inte sladden. Använd aldrig sladden för att strömförande verktyget. Håll sladden borta från hetta, olja, skarpa kanter eller rörliga delar. Skadade eller tilltrasslade sladdar ökar risken för elstötar.
e) När du använder ett strömförande verktyg utomhus använder du en förlängningssladd som lämpar sig för utomhus bruk. Använder du en sladd för utomhus bruk reducerar du risken för elstötar.
f) Om det inte går att undvika att driva ett elverktyg I en fuktig lokal, använd

då en restströmsskyddad (RCD) strömtillförselanordning. Användning av en RCD minskar risken för elektriska stötar.

a) Var uppmärksam, håll ögonen på vad du gör och använd sunt förnuft när du använder ett strömförande verktyg. Använd inte ett strömförande verktyg när du är trött eller påverkad av droger, alkohol eller läkemedel. En kort stund av ouppmärksamhet med strömförande verktyg kan resultera i allvarliga personskador.
b) Använd säker utrustning. Använd alltid skyddsglasögon. Säkerhetsutrustning som munskydd, halkfria skor, skyddshjälm eller hörselskydd som används när det behövs kommer att reducera personskador.
c) Förhindra ofrivillig start. Se till att kontakten är i off-läge innan du ansluter till strömkälla och/eller batterienhet, tar upp eller bär med dig verktyget. Bär du strömförande verktyg med fingret på kontakten eller sätter i stickkkontakten i elluttaget när kontakten är i PÅ-läge utgör det en skaderisk.
d) Ta bort alla skiftnycklar eller skruvnycklar innan du sätter på det strömförande verktyget. En skift - eller skruvnyckel som lämnas kvar på en roterande del på ett strömförande verktyg kan orsaka personskador.
e) Sträck dig inte för långt. Bibehåll alltid fotfästet och balansen. Detta gör att du kan kontrollera verktyget bättre i oväntade situationer.
f) Klä dig rätt. Använd inte löst sittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Lösa kläder, smycket eller långt hår kan snärjas in i rörliga delar.
g) Om det på enheterna finns anslutning för dammutsug och dammuppsamling ser du till att de är anslutna och används korrekt. Använder du dessa anordningar reducerar det dammrelaterade faror.
h) Låt inte förtrogenhet, tack vare frekvent användning av verktyget, lura dig att känna dig för trygg med det och därmed ignorera säkerhetsföreskrifterna. En vårdslös handling kan orsaka allvarlig skada inom loppet av en sekund.

4. ANVÄNDNING OCH UNDERHÍLL AV STRÖMFÖRANDE VERKTYG

a) Forcera inte det strömförande verktyget. Använd korrekt verktyg för arbetet. Det korrekta verktyget kommer att göra jobbet bättre och säkrare med den hastighet den tillverkats för.
b) Använd inte verktyget om kontakten inte sätter pí eller stänger av det. Alla strömförande verktyg som inte kan kontrolleras med kontakten är farliga och míste repareras.
c) Koppla från stickkontakten från strömkällan och/eller batterienheten från elverktyget innan du utför några justeringar, ändrar I

tillbehören eller magasinerar elverktygen. Sídana förebyggande säkerhetsítgärder reducerar risken för att du startar verktyget oavsiktligt.

d) Förvara verktyget som inte används utom räckhíll för barn och lít inte någon person använda verktyget som inte känner till verktyget eller dessa anvisningar. Strömförande verktyg är farliga i händerna pí outbildade användare.
e) Håll koll på elverktyget och tillbehören. Kontrollera inriktningen eller fästet för rörliga delar, defekta delar och alla andra saker som kan påverka användningen av elverktyget. Om den skadats måste elverktyget repareras före användning. Många olyckor orsakas av felaktigt underhållna elverktyg.
f) Håll sågverktyget skarpa och rena. Korrekt underhållna skärverktyg med skarpa egg kommer inte att köra fast lika ofta och är enklare att kontrollera.
g) Använd elverktyget, tillbehören och verktygsbitsen etc. i enlighet med dessa anvisningar och på det sätt som avsetts för varje typ av elverktyg. Ha också i åtanke arbetsförhållandena och arbetet som skall utföras. Använder du elverktyg för åtgärder som skiljer sig det avsedda arbetet kan det resultera i riskfyllda.
h) Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger inte säker hantering och kontroll över verktyget i oväntade situationer.

5. ANVÄNDNING OCH SKÖTSEL AV SLADDLÖSA VERKTYG

a) Ladda bara med den laddare som tillverkaren anger. En laddare som passar en typ av batteripaket kan medföra en risk för brand när den används till ett annat batteripaket.
b) Använd elverktyg bara tillsammans med det särskilt konstruerade batteripaketet. Användning av andra batteripaket kan medföra en risk för personskador och brand.
c) När batteripaketet inte används ska det hållas borta från metallföremål som gem, mynt, nycklar, skruvar och andra små metallföremål som kan skapa kontakt mellan batteripaketets poler och kortsluta det. En kortslutning kan orsaka brännskador och brand.
d) Under olyckliga omständigheter kan vätska kommat ur batteriet. Undvik kontakt. Om den kommer i kontakt med huden, skölj med vatten. Om den kommer i kontakt med ögonen, skölj rikligt med vatten och sök läkarhjälp. Vätska som kommer ut ur batteriet kan orsaka irritation eller brännskador.
e) Använd inte ett batteripack eller verktyg som skadats eller modifierats. Skadade eller modifierade batterier kan uppvisa förväntade beteende som kan leda till brand, explosion eller skada.
f) Utsätt inte batteripack eller verktyg för eld eller höga temperaturer. Eld eller temperaturer

som överstiger 130 °C kan orsaka explosioner.

g) Följ alla laddningsinstruktioner och ladda inte batteripacket eller verktyget utanför temperaturintervallen som anges i instruktionerna. Felaktig laddning eller laddning i temperaturer utanför det angivna temperaturintervallen kan skada batteriet eller öka brandrisken.

6. UNDERHÅLL

a) Låt ditt elverktyg underhållas av en kvalificerad reparatör som bara använder äkta reservdelar. Det kommer att garantera att elverktygets säkerhet bibehålls.
b) Försök aldrig reparera skadade batteripack. Batteripack får endast underhållas av tillverkaren eller behöriga servicetekniker.

SÄKERHETSINSTRUKTIONER FÖR KANTSKÄRARE

1. Utbildning

a) Läs noga igenom instruktionerna. Lär känna styrenheterna och korrekt användning av maskinen.
b) Låt inga personer som inte är förtrogna med dessa instruktioner använda maskinen. Lokala föreskrifter kan begränsa användarens ålder.
c) Använd aldrig kantskäraren när personer, särskilt barn eller husdjur finns i närheten.
d) Glöm inte att operatören eller användaren ansvarar för olyckor och risker som andra personer eller deras egendom utsätts för.

2. Förberedelse

a) Vid kantskärning, använd alltid ögon- och hörselskydd, kraftiga skor och långbyxor.
b) Undersök grundligt ytan där utrustningen ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål.
c) Före användning, kontrollera alltid visuellt så att skärbladen och dess bultar samt skäraggregatet inte är slitna eller skadade. Byt ut slitna eller skadade skärblad och bultar i set för att bibehålla balansen.
d) Använd endast de delar och tillbehör som rekommenderas av tillverkaren.

3. ANVÄNDNING

a) Arbeta endast i dagsljus eller i bra artificiellt ljus.
b) Se alltid till att ha bra fotfäste när marken lutar.
c) Gå, spring aldrig.
d) Var extra försiktig när du backar eller drar kantskäraren mot dig.
e) Se till att skärbladet har stoppats innan du går över andra ytor än gräs och vid transport av kantskäraren till och från arbetsområdet.
f) Använd aldrig kantskäraren med defekta, saknade eller felaktigt monterade skydd.
g) Följ anvisningarna för att sätta på motorn noggrant och hålla fötterna borta från kniven.
h) Tippa inte om när du sätter på motorn om inte

skäret måste lutas för att starta. Luta i så fall inte mer än absolut nödvändigt och lyft endast delen bort från operatören.

i) Starta inte motorn när en åskådare står framför skärbladen.
j) Placera inte händer eller fötter i närheten eller under de roterande delarna.
k) Stäng alltid av motorn och koppla från batteriet:
1) Innan du tar bort blockeringar.
2) Före kontroll, rengöring eller arbete utförs på skärbladen.
3) Efter att du träffat ett främmande föremål. Kontrollera skärbladen efter skador och utför reparationer innan du använder kantskäraren igen.
4) Om kantskäraren börjar vibrera onormalt (kontrollera omedelbart).
I) Ta alltid bort batteriet från maskinen när du lämnar skärmaskinen.
m) Se alltid till att ventilationsöppningarna är fria från avlagringar.

4. Underhåll och förvaring

a) Se till att alla muttrar, bultar och skruvar är ordentligt åtdragna för att säkerställa att utrustningen är i ett säkert skick.
b) Byt ut slitna eller skadade delar.
c) Försök inte att reparera maskinen såvida du inte är kvalificerad för det.
d) Använd endast utbytesdelar och tillbehör som rekommenderas av tillverkaren.
e) Förvara maskinen utom räckhåll för barn när den inte används.
f) Inspektera och underhåll maskinen regelbundet. Överlåt reparation av maskinen till en auktoriserad reparatör.

SÄKERHETSFÖRESKRIFTER FÖR BATTERIET

a) Ta inte isär batteriet, öppna inte heller batteriet eller sära på battericeller.
b) Kortslut inte batteriet. Förvara inte batteriet på ett slarvigt sätt i en låda där det kan kortslutas eller skadas av ledande material. När batteriet inte används, håll det borta från metallobjekt, såsom pappersgem, pengar, nycklar, naglar, skruvar eller andra små metallobjekt som kan leda ström från en terminal till en annan. Om batteriterminalerna kortsluter varandra kan de förorsaka brandrisk.
c) Exponera inte batteriet för eld eller värme. Undvik förvaring i direkt solljus.
d) Utsätt inte batteriet för mekanisk chock.
e) Om batteriet läcker, låt inte vätskan komma i kontakt med hud eller ögon. Om så ändå skulle hända, skölj med mycket vatten och sök läkarhjälp.
f) Håll batteriet rent och torrt.
g) Torka av batteriet om det blir smutsigt med en torr, ren trasa.
h) Batteriet måste laddas före användning.

Använd den här bruksanvisningen för att ladda batteriet korrekt.

i) Låt inte batteriet stå på laddning när det inte används.
j) Efter lång tids användning kan det bli nödvändigt att ladda och ladda ur batterieet många gånger för att nå maximal prestanda.
k) Ladda endast med laddare av varumärket Kress. Använd ingen annan laddare än den som specifikt ska användas med det här batteriet.
I) Använd inte ett batteri som inte är avsett för användning med det här verktyget.
m) Håll batteriet borta från barn.
n) Behåll den ursprungliga bruksanvisningen för framtida användning.
o) Plocka ur batteriet från verktyget då det inte används.
p) Kassera batteriet på rätt sätt.
q) Blanda inte celler från olika tillverkning, kapacitet, storlek eller typ inom en enhet.
r) Håll batteriet borta från mikrovågor och högt tryck.

BRUKSANVISNINGSKRAV FÖR TRÅDLÖS PRODUKT

a) Enheten får endast användas under förutsättning att följande två villkor är uppfyllda:
(1) Enheten får inte orsaka skadlig störning och
(2) enheten måste acceptera all mottagen störning, inklusive störningar som kan orsaka oönskad användning.
b) Försiktighet: Ändringar eller modifieringar av denna enhet som inte uttryckligen godkänts av parten som är ansvarig för dess uppfyllelse kan upphäva användarens rätt att använda utrustningen.
c) NOTERA: Utrustningen alstrar, använder och kan avge radiofrekvensenergi och om den inte installeras och används i enlighet med instruktionerna kan den orsaka skadliga störningar på radiokommunikation. Det finns dock inte någon garanti för att störning inte inträffar i en specifik installation. Om utrustningen orsakar skadliga störningar vid mottagning av radio- eller tv-mottagning, vilket kan fastställas genom att stänga av och slå på utrustningen, uppmanas användaren att försöka korrigera störningen genom en eller flera av följande åtgärder:

• Rikta om eller flytta mottagningsantennen.
• Öka avståndet mellan utrustningen och mottagaren.
• Anslut enheten till ett uttag som hör till en annan krets än den som mottagaren är ansluten till.
• Kontakta återförsäljaren eller en erfaren radio- eller TV-tekniker för att få hjälp.

SYMBOLER

	För att minska risken för skador måste användaren läsa bruksanvisningen
	Använd hörsel- och ögonskydd
	Kantbladets rotationsriktning
	Håll åskådare på säkert avstånd
	Ivägslungade objekt
	Roterande skärblad
	Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.
	Li-lon-batteri Denna product har märkts med en symbol för sopsortering för alla batterisatser. De kommer då att återvinnas och plockas isär för att minska påverkan på miljön. Batterisatser kan vara skadliga för miljön och för människors hälsa då de innehåller farliga substanser.
Li-Ion
	Får ej uppeldas
	Batterierna kan komma in i vattnets kretslopp om de inte kasseras korrekt och detta kan vara skadligt för EKO-systemet. Kasta inte batterier i de vanliga osorterade hushållssoporna.

Använd skyddshandskar

Ta ur batteriet innan du gör justeringar eller utför service eller underhåll.

MONTERING & HANTERING

OBS: Innan du använder verktyget, läs noga igenom bruksanvisningen.

FÖRE DRIFT:

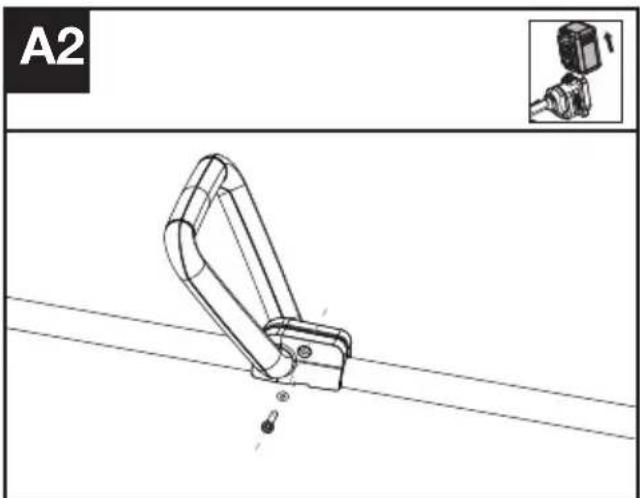

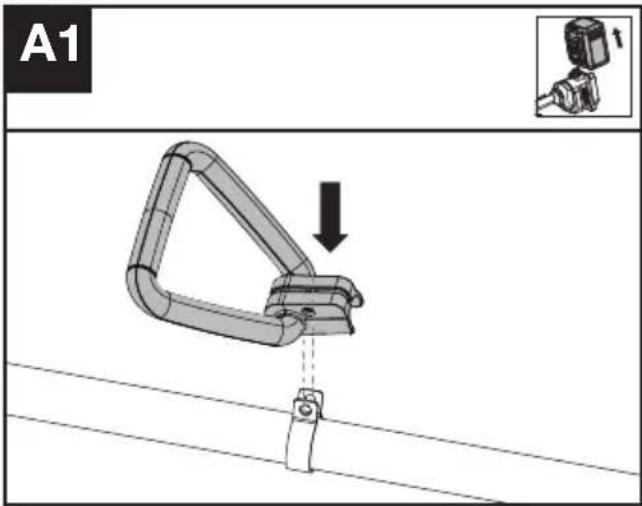

Montering av främre handtag (se bild A1, A2)

A1

A2

1. Ta bort tejpen.
2. Fäst det främre handtaget och nedre klämman på skaftet.
3. Placera bulten genom hålen.
4. Spänn fast det främre handtaget.

WARNING: Justera det främre handtaget efter eget önskemål för att se till att din

främre arm är rak när du använder trimmern.

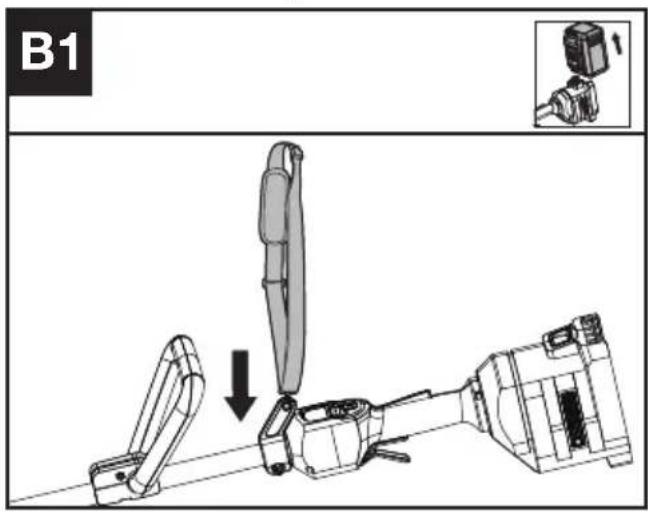

Montering av axelremmen (Säljs separat)

(Se Fig. B1)

1. Justera längden på axelremmen.
2. Anslut karbinhaken på axelremmen till axelremmens fäste på skaftet till kantskäraren.

B1

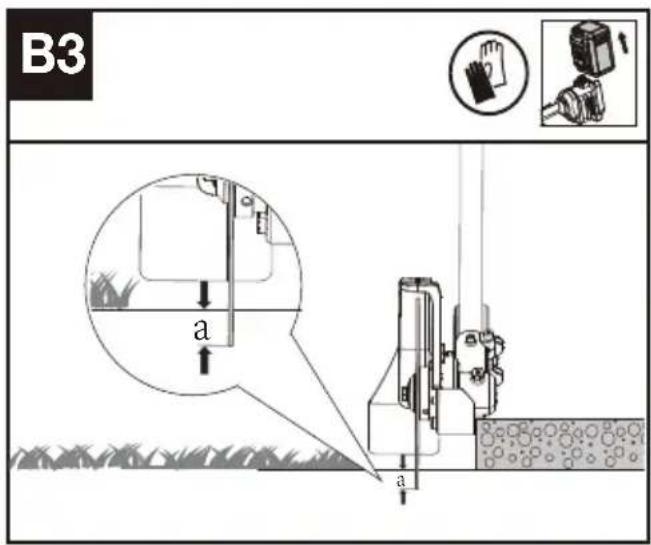

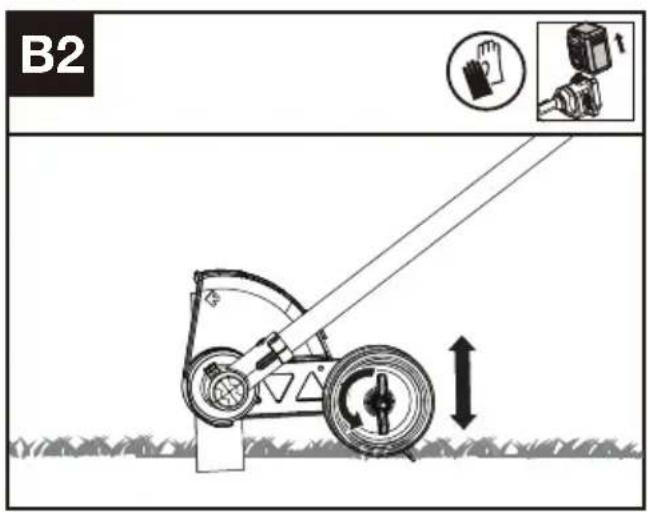

Justera skärhöjden (Se Fig.B2,B3)

1. Stäng av elverktyget och plocka bort batteriet.
2. Lossa på vingmuttern. Skjut hjulet uppåt fr att öka skärdjupet (a) eller nedåt för att minska skärdjupet (a).
3. Det rekommenderas att man justerar djuphjulet så att kantskären precis vidrör marken eller bryter markytan med högst 0,2 tum (5 mm)
4. Dra åt vingmuttern. Kontrollera skärdjupet när du står i normalt arbetsställning och korrigera det vid behov.

B2

B3 a a

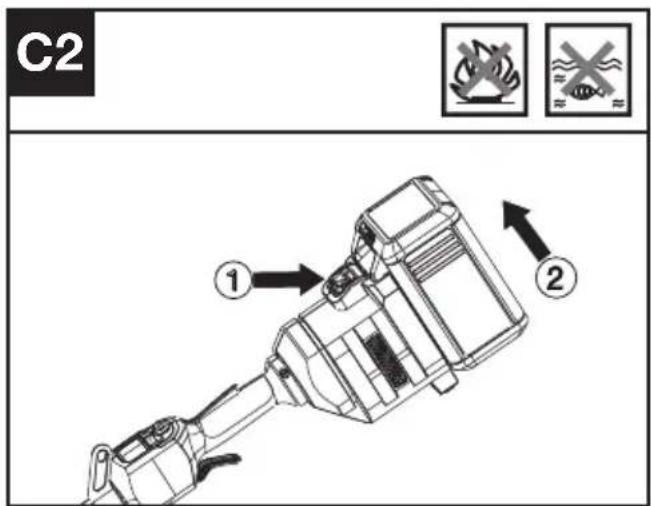

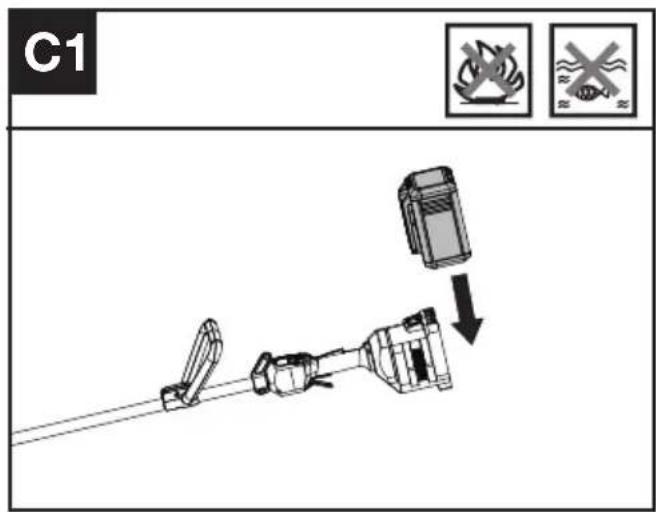

Ta Bort Eller Sätta I Batteripaketet (Se Fig. C1, C2)

C1

C2 ① ②

1. Skjut in batteripaketet i batterifacket.
2. Tryck på batteripaketets spärrhake och ta bort batteriet från borrmaskinen.

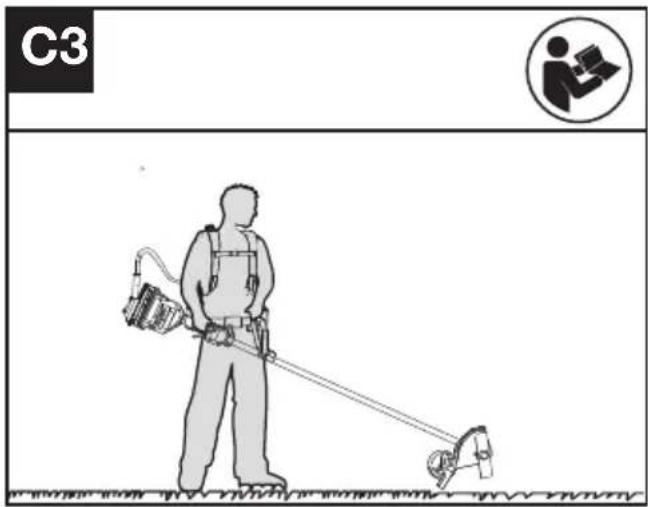

ANSLUTNING MED RYGGSELEN (SE FIGUR C3)

Trimmern kan anslutas till en ryggsele (medföljer ej). Se manualen för ryggselen för mer information.

C3

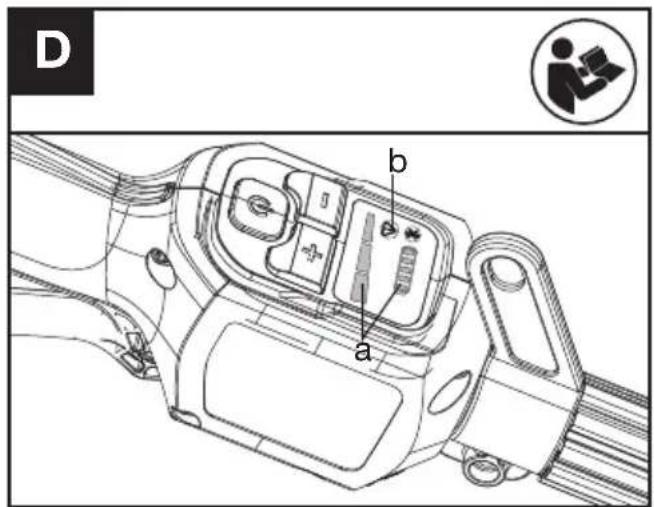

Testar kantskären och batteriet (Se Fig. D) Inspektera kontrollerna Gasspärren och gasreglage för drift

1. Plocka bort batteriet.
2. Försök att trycka på gasreglaget. Om gasreglaget kan tryckas in utan att trycka ner gasspärren, är gasspärren defekt Sluta använda trimmern och kontakta serviceagenten.
3. Håll och tryck på gasspärren först och tryck sedan på gasreglaget.
4. Släpp upp gasreglaget och gasspärren. Om gasreglaget eller gasspärren fastnar och inte kan fjädra tillbaka till sitt ursprungliga läge. Sluta använda trimmern och kontakta serviceagenten.

Kontrollera displayen

1. Sätt i batteriet.
2. Håll och tryck ned på/av-knappen. Produkten slås på när lysdioden (a) är tänd. Produkten är avstängd när lysdioden (a) är släckt.
3. Tryck på gasspärren först. Tryck sedan på gasreglaget för att starta maskinen. Trimmerhuvudet roterar.
4. Om varningsindikatorn (b) tänds eller blinkar, se Felsökning för lösningar.
5. Släpp upp gasreglaget. Trimmerhuvudet slutar rotera efter en kort fördröjning. Om trimmerhuvudet fortsätter att rotera, plocka bort batteriet och kontakta serviceagenten.

D b a

OPERATION: Starta kantskäraren (Se Fig. E1, E2)

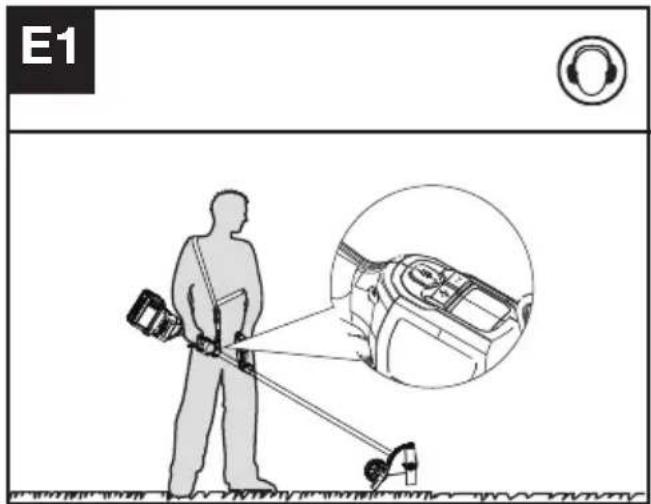

E1

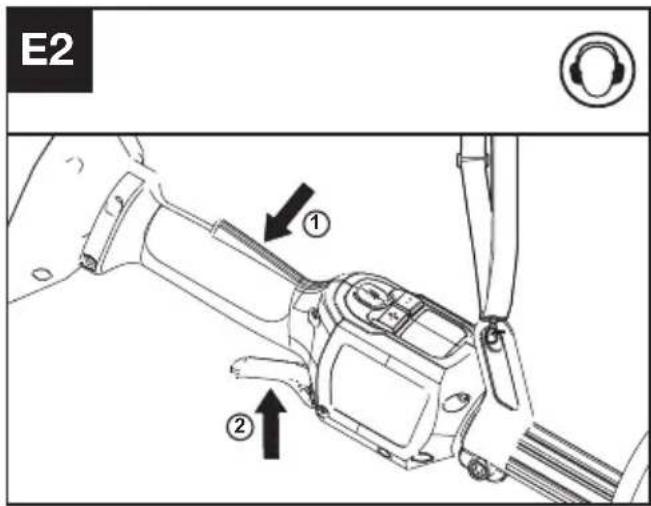

E2 ① ②

1. Håll trimmern med höger hand på kontrollhandtaget – linda tummen runt handtaget. Håll trimmern med vänster hand på det extra handtaget – linda tummen runt handtaget.
2. Håll och tryck På/Av-knappen tills den gröna lysdioden tänds. Den gröna lysdioden visar effektnivån.
3. Tryck på gasspärren först. Tryck sedan på gasreglaget för att starta maskinen. Den gröna lysdioden för start/stopp slocknar efter 5 sekunder om den inte används som en säkerhetsprocedur. När den inte trimmar, förblir enheten på om operatörens gasspärr som hålls nedtryckt utan att man använder maskinen. Om den gröna lysdioden slocknar, måste produkten startas om.

OBS! Gasspärren är utformad för att förhindra oavsiktlig användning. När du trycker på gasspärren släpps gasreglaget.

Välja hastighet

Beroende på applikation kan 3 effektnivåer ställas in. Använd +/- för att styra hastigheten. Lysdioderna anger den valda hastighetsnivån. Ju högre effektnivå, desto snabbare kan trimmerns redskap köras.

Stoppa kantskäraren

Släpp gasreglaget för att stoppa maskinen.

Det rekommenderade omgivningstemperaturintervallen för laddningssystem vid laddning är -5°C\~45°C (23°F\~113°F).

TRANSPORT

1. Slå av kantskäraren och ta ur batteriet.
2. Vid bortförande av kantskäraren för hand, håll i mitten på skaftet och se till att maskinen är parallell med marken.
3. Vid transport av kantskäraren i ett fordon, sätt fast den och placera den så att den inte tippar eller skadas.

Transportera batteriet

1. Se till att batteriet är i ett säkert skick.
2. Använd icke-ledande förpackning när du transporterar batteriet.
3. De inneslutna Li-lon-batterierna omfattas av lagstiftningen för krav om farligt gods. Transportera endast batterier när batterihöljet är oskadat. Packa batterierna på ett sådant sätt att de inte kan röra sig i förpackningen.

UNDERHÅLL

Byta ut bladet (Se Fig. F1,F2,F3)

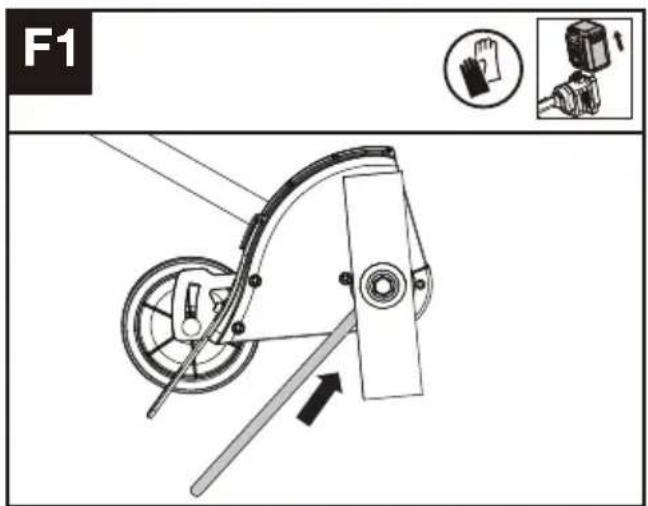

F1

F2 C

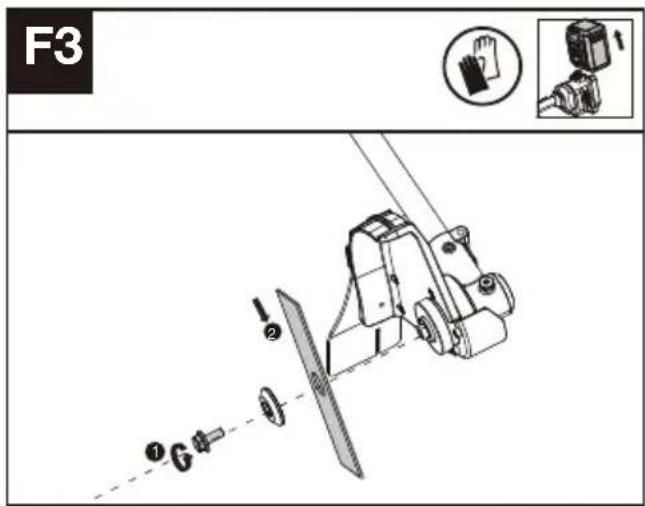

F3 G

1. Rikta in hålet i den inre bladadaptern med skåran i växelhuset och sätt i låsverktyget för att förhindra att det roterar.
2. Lossa på bulten.
3. Byt ut bladet och dra åt bulten till 15–20 Nm (11–15 ft-lb).

Smörjning av växellådan (Se Fig. G1, G2)

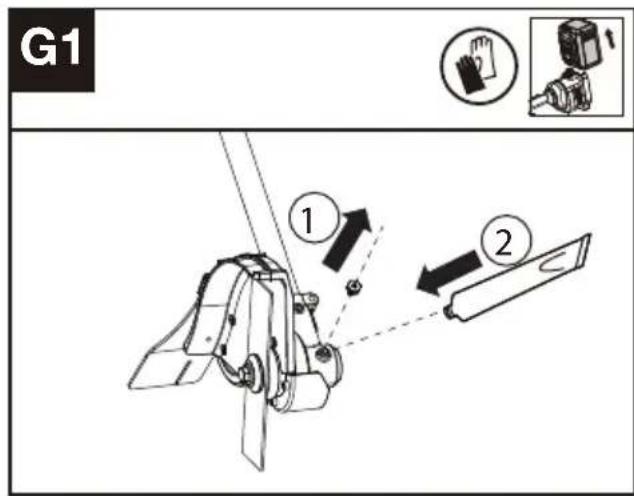

G1 ① ②

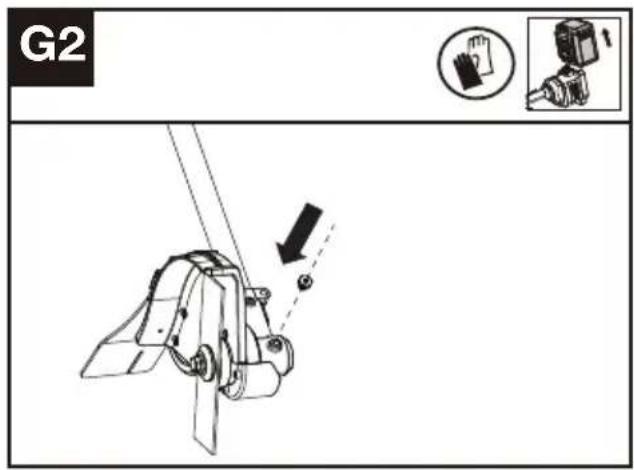

G2 ↓

1. Plocka bort skruvpluggen från växelhuset och injicera cirka 5 g fett i växelhuset varje gång.
2. Dra åt skruven.

NOTERA: Smörj växellådan genom oljehålet efter var 50:e timmes drift. För bäst funktion och längre livslängd, smörj växellådan till kantskäraren med kommersiellt tillgängligt(SHELL Gadus S2 V220 1).

RENGÖRING

1. Slå av kantskäraren och ta ur batteriet.
2. Använd inte aggressiva rengöringsmedel eller lösningsmedel. Rengör maskinen efter användning med en fuktad trasa doppad i neutralt rengöringsmedel.
3. Håll uttaget fritt från främmande föremål och rengör med en mjuk och torr borste eller trasa.
4. Spreja inte vatten på motorn eller elektriska komponenter.
5. Använd inte vatten med tryck för att rengöra maskinen.

FÖRVARING

1. Ta bort batteripaketet från trimmern innan förvaring.
2. Förvara trimmern på et torr och säker plats utom räckhåll för barn eller annan obehörig person. Ta bort skärverktyget om det inte ska användas under en längre tid.
3. Förvara batteriet endast inom ett temperaturområde på mellan 5 °C (41°F) och 25 °C (77°F). Som ett exempel, ska batteriet inte lämnas kvar i bilen sommartid.
4. När maskinen blivit blöt i regnet under drift bör maskinen och batteriet torkas före förvaring eller laddning. Ta ur batteriet och sätt tillbaka det om maskinen inte kan slås på.

FELSÖKNING

I följande tabell hittar du problem och åtgärder som du kan utföra om inte enheten fungerar som den ska.

Varning: Stäng av enheten och ta bort batteriet före all felsökning.

KANTSKÄRARE

Problem Möjliga orsaker Korrigerande åtgärder
Batteriindikatorns lysdiod blinkar	Låg batterispänning. Byt ut batteriet.
Lysdioden blinkar rött vid fel	Överbelastning Skärverktyget har låst sig. Stäng av produkten. Plocka bort batteriet. Rengör skärverktyget från oönskade material.
	Problem med temperaturen. Låt produkten svalna.
	Gasreglaget och start/stopp-knappen trycks in samtidigt.	Släpp upp gasreglaget. Utför startsekvensen igen.
	Andra problem	Kontakta serviceagent
Produkten startar inte Smuts	på batteriets kontakter. Rengör	batteriets kontakter med tryckluft eller en mjuk borste.
	Batteripaketet är urladdat. Ladda batteripaketet.
	Andra problem Kontakta serviceagent.
Kantskäraren fungerar bara emellanåt	Batteriet är inte helt anslutet till maskinen.	Ta bort och sätt tillbaka batteriet helt.
	Potentiellt elektriskt problem. Kontakta serviceagent.
Överdrivna vibrationer/ oljud.	Problem med balansen på tråden.	Utvärdera bladet för skada, byt ut bladet.
	Jord/skräp ansamlas i bladskyddet.	Rengör bladskyddet och ta bort skräp.
	Problem med skärverktyg. Maskinen defekt.	Byt ut skärverktyget. Kontakta serviceagent.

SV

BATTERI

Problem Möjliga orsaker Korrigerande åtgärder
Lysdioden är tänd vid fel Batteriet är urladdat Byt ut batteriet.		Om batteriet inte laddar,kontakta din serviceagent.
		Använd batteriet i miljöer där temperaturenligger mellan -5 °C och 45 °C (23°F till113°F) för laddning; -20 °C till 45 °C (-4°F till 113°F) för urladdning.
		Andra Kontakta din serviceagent.

TEKNISKA DATA

Typ: KC150 KC150.X (150-beteckning för maskinen, representativ för kantskärare)

	KC150 KC150.X **
Spänning	60 V --- MAX ***
Skärhastighet	3000 / 3600 / 4200 rpm
Bladstorlek	20 cm (8")
Grad av skydd	IPX4
Maskinens vikt (Naken verktyg)	5.3 kg (11.7 lbs)

** X = 1-999, A-Z, M1-M9 är endast för olika kunder, det finns inga säkerhetsrelaterade förändringar mellan dessa modeller.

*** Spänning mäts utan arbetsbelastning. Initial batterispänning när maximalt 60 volt. Nominell spänning är 54 volt.

REKOMMENDERADE BATTERIER OCH LADDARE

Batteripaket Kapacitet	Laddning Amperage
KAC804 4.0 Ah		KAC840 30 A
KAC810(Med ryggsele))	11.0 Ah

Vi rekommenderar att du köper dina tillbehör från samma leverantör som sålde verktyget till dig. Se förpackningen med tillbehör för mer information. Leverantören kan hjälpa dig och ge råd.

TEKNISKA DATA FÖR BATTERIPAKET (TILLVAL)

Frekvensband för Bluetooth	2400-2483.5 MHz
Maximal sändareffekt för Bluetooth	8 dBm

BULLERINFORMATION

Uppmätt ljudtryck	L_pA = 77.6 dB(A)
K_pA	3 dB(A)
Uppmätt ljudstyrka L	_wA = 90.6 dB(A)
K_wA	3 dB(A)
Använd hörselskydd

VIBRATIONSINFORMATION

Totala vibrationsvärden (triaxvektorsumma) fastställda enligt EN 62841:

Typisk uppmätt vibrering a	_h < 2.5 m/s^2
Osäkerhet K < 2.5 m/s ^2

Det deklarerade totala vibrationsvärdet och det deklarerade bulleremissionsvärdet har uppmätts i enlighet med en standardprovningsmetod och får användas för att jämföra ett verktyg med ett annat.

Det deklarerade totala vibrationsvärdet och det deklarerade bulleremissionsvärdet får också användas vid en preliminär bedömning av exponeringen.

WARNING: Vibrationsemissionsvärdet vid den faktiska användningen av elverktyget kan skilja sig från det deklarerade värdet beroende på hur verktyget används beroende på följande exempel och andra

variationer på hur verktyget används:

Hur verktyget används och materialen skärs eller borras.

Verktyget är i gott skick och väl underhållet

Använd rätt tillbehör för verktyget och se till att det är skarpt och i gott skick.

Tätheten i greppet på handtagen och om några antivibrationstillbehör används.

Och verktyget används som avsett genom sin design och dessa instruktioner.

Detta verktyg kan orsaka hand-arm vibrationssyndrom om dess användning inte hanteras tillräckligt.

WARNING: För att vara exakt bör en uppskattning av exponeringsnivån under de faktiska användningsförhållandena också ta hänsyn till alla delar av driftcykeln, t.ex. Detta kan avsevärt minska

exponeringsnivån under den totala arbetsperioden.

Hjälper till att minimera risken för vibrationsexponering.

Använd ALLTID vassa mejslar, borrar och blad

Underhåll detta verktyg i enlighet med dessa instruktioner och förvara välsmord (i förekommande fall)

Om verktyget ska användas regelbundet, investera sedan i antivibrationstillbehör.

Planera ditt arbetsschema för att sprida all användning av hög vibrationsverktyg under ett antal dagar.

MILJÖSKYDD

Uttjänade elektriska maskiner får inte kasseras som hushållsavfall. Använd

återvinningsfaciliteter om det finns tillgängligt. Kontrollera med din återförsäljare eller vilka lokala föreskrifter som föreligger.

DEKLARATION OM ÖVE- RENSSTÄMMELSE

Vi,

Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

Deklarerar att denna produkt,

Beskrivning Batteridriven gräsmatta

Typ KC150 KC150.X (150-maskinbeteckning, avser Kantskärare-tillbehör)

Funktion Klipp gräskanter

Uppfyller följande direktiv,

2006/42/EC

2014/30/EU

2011/65/EU&(EU)2015/863

2000/14/EC ändrad av 2005/88/EC

2000/14/EC ändrad av 2005/88/EC

- Konformitetsutvärderingsprocedur enligt

Bilaga V

- Uppmätt bullernivå 90.6 dB (A)

- Deklarerad garanterad bullernivå 94 dB (A)

Standarder överensstämmer med

EN 62841-1, ISO 11789, EN ISO 3744,

EN 55014-1, EN 55014-2

Personen som godkänts att sammanställa den tekniska filen.

Namn Marcel Filz

Adress Positec Germany GmbH

Postfach 32 02 16, 50796 Cologne, Germany

M A

2022/11/17

Allen Ding

Vice chefsingenjör, tester och certifiering

Positec Technology (China) Co., Ltd
