BEDIENUNGSANLEITUNG KC150.9 KRESS

BESTIMMUNGSGEMÄSSER GEBRAUCH

Diese Maschine ist zum Kantenschneiden entlang von Gehwegen und Einfahrten bestimmt. Bordsteine und Terrassen.D

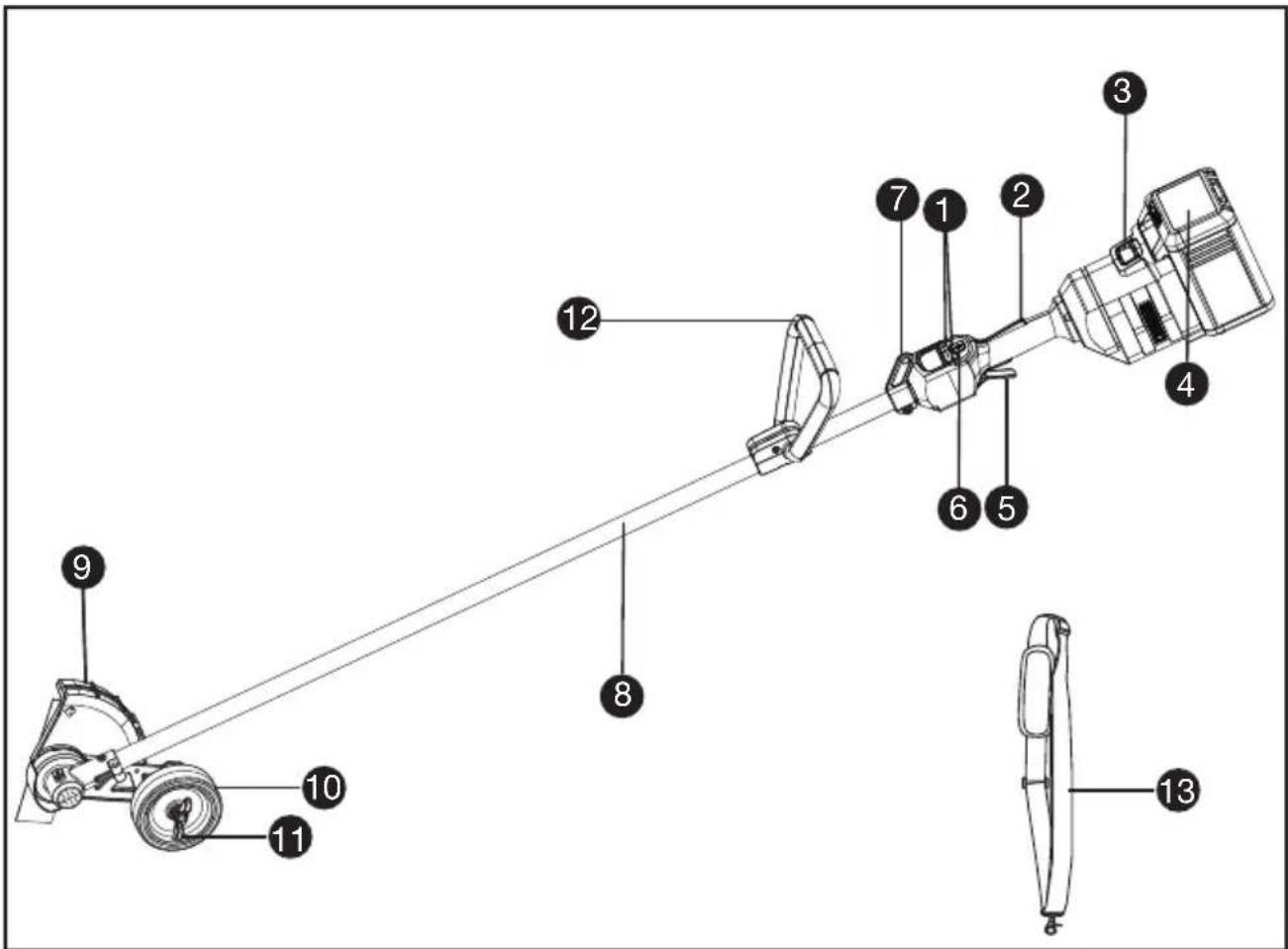

2. SICHERHEITSSCHALTER

5. BETÄTIGUNG / BEDIENHEBEL

6. EIN-/AUS-SCHALTER

7. SCHULTERGURTHALTERUNG

11. FLÜGELMUTTER ZUR EINSTELLUNG DES STÜTZRADES

• Abgebildetes oder beschriebenes Zubehör gehört teilweise nicht zum Lieferumfang.18

SICHERHEITSHINWEISE FÜR

ELEKTROWERKZEUGE WARNUNG! Machen Sie sich mit allen Sicherheitswarnungen, Anweisungen, Abbildungen und Spezifikationen vertraut, die mit diesem Elektrowerkzeug geliefert werden. Die Nichtbeachtung der unten aufgeführten Anweisungen kann in elektrischen Schlägen, Feuer und/oder schweren Verletzungen resultieren. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. c) Betreiben Sie das Gerät nicht bei Regen oder bei Nässe. Dies kann das Risiko eines Stromschlags erhöhen. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt. Halten Sie den Akkuanschluss frei von Schmutz und Ablagerungen und reinigen Sie ihn mit einer weichen und trockenen Bürste oder einem Tuch. d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, Achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil bendet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.D

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern. h) Vermeiden Sie, durch die häufige Nutzung des Werkzeugs in einen Trott zu verfallen und Prinzipien für die Werkzeugsicherheit zu ignorieren. Eine unachtsame Aktion kann im Bruchteil einer Sekunde zu schweren Verletzungen führen.

4. Verwendung und Behandlung des

Elektrowerkzeuges a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. c) Klemmen Sie den Stecker von der Stromversorgung ab und/oder entfernen Sie den Akku (falls abnehmbar) aus dem Elektrowerkzeug, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Warten Sie die Elektrowerkzeuge und Zubehör. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen. h) Halten Sie die Griffe trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Oberflächen unterbinden die sichere Bedienbarkeit und Kontrolle über das Werkzeug in unerwarteten Situationen.

5. Verwendung und Behandlung des

Akkuwerkzeugs a) Laden Sie die Akkus nur in Ladegeräten auf, die vom Hersteller empfohlen werden. Für ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird. b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen. c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben. d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuüssigkeit kann zu Hautreizungen oder Verbrennungen führen. e) Verwenden Sie kein Akkupack oder Werkzeug, das beschädigt ist. Beschädigte oder modizierte Akkus können unvorhersehbare Reaktionen auslösen und zu Bränden, Explosionen oder Verletzungen führen. f) Setzen Sie das Akkupack oder Werkzeug keinem Feuer oder übermäßig hohen Temperaturen aus. Die Belastung durch Feuer oder Temperaturen über 130 °C kann zur Explosion führen. g) Befolgen Sie alle Ladeanweisungen, und laden Sie das Akkupack oder Werkzeug nicht außerhalb des in den Anweisungen festgelegten Temperaturbereichs auf. Ein unsachgemäßer Ladevorgang oder Temperaturen außerhalb des festgelegten Bereichs können den Akku schädigen und die Brandgefahr erhöhen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Gerätes erhalten bleibt. b) Führen Sie niemals Wartungsarbeiten an beschädigten Akkus durch. Die Wartung von Akkupacks darf nur vom Hersteller selbst oder autorisierten Dienstleistern durchgeführt werden. SICHERHEITSHINWEISE

a) Lesen Sie die Anweisungen aufmerksam.20

Machen Sie sich mit den Bedienelementen und der richtigen Handhabung des Gerätes vertraut. b) Lassen sie niemals Personen, die mit diesen Anleitungen nicht vertraut sind, oder Kinder das Gerät benutzen. Örtliche Bestimmungen können das Alter des Benutzers einschränken. c) Betreiben Sie den Kantenschneider niemals, solange sich noch Personen, insbesondere Kinder oder Haustiere; in der Nähe aufhalten. d) Lassen sie niemals Personen, die mit diesen Anleitungen nicht vertraut sind, oder Kinder das Gerät benutzen. Örtliche Bestimmungen können das Alter des Benutzers einschränken.

a) Tragen Sie beim Kantenschneiden immer Augen- und Gehörschutz, feste Schuhe und eine lange Hose. b) Untersuchen Sie gründlich die Fläche, auf der Sie das Gerät einsetzen möchten, und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und andere Fremdkörper. c) Führen Sie vor der Benutzung immer eine Sichtprüfung durch, um sicherzustellen, dass die Messer, die Messerschraube und die Schneidvorrichtung nicht abgenutzt oder beschädigt sind. Tauschen Sie abgenutzte oder beschädigte Messer und Schrauben immer komplett im Satz aus, um die Auswuchtung beizubehalten. d) Verwenden Sie nur vom Hersteller empfohlene Teile und Zubehör.

a) Verwenden Sie den Kantenschneider nur bei Tageslicht oder gutem künstlichem Licht. b) Achten Sie an Hängen immer auf einen festen Stand. c) Nur gehen, niemals rennen. d) Seien Sie besonders vorsichtig, wenn Sie rückwärts schneiden oder den Kantenschneider zu sich heranziehen. e) Vergewissern Sie sich, dass sich das Messer nicht mehr dreht, bevor Sie Flächen ohne Gras überqueren und wenn Sie den Kantenschneider hin- und hertragen. f) Betreiben Sie den Kantenschneider auf keinen Fall mit defekten, fehlenden oder falsch montierten Schutzabdeckungen. g) Befolgen Sie die Anweisungen, um den Motor vorsichtig einzuschalten und halten Sie Ihre Füße vom Messer fern. h) Kippen Sie beim Einschalten des Motors nicht, es sei denn, die Schneidemaschine muss zum Starten gekippt werden. Kippen Sie in diesem Fall nicht mehr als unbedingt erforderlich und heben Sie das Teil nur vom Bediener weg.

i) Starten Sie den Motor nicht, wenn Zuschauer

vor den Messern stehen. j) Reichen Sie mit den Händen oder Füßen nicht in die Nähe oder unter die rotierenden Teile. k) In nachstehenden Fällen immer den Motor ausschalten und den Akku abnehmen:

1) Vor dem Säubern von Verstopfungen.

2) Vor der Überprüfung, Reinigung oder Arbeit an

3) Nach Kontakt mit einem Fremdkörper:

Überprüfen Sie die Messer auf Schäden und nehmen Sie eventuell erforderliche Reparaturen vor, bevor Sie den Kantenschneider erneut in Betrieb nehmen.

4) Wenn der Kantenschneider ungewöhnlich stark

zu vibrieren beginnt (sofort überprüfen). l) Entfernen Sie immer den Akku aus der Maschine, wenn Sie die Schneidemaschine verlassen. m) Stellen Sie immer sicher, dass die Lüftungsöffnungen frei von Ablagerungen sind.

4. Wartung und Lagerung

a) Achten Sie darauf, dass alle Schrauben, Muttern und Bolzen des Geräts gut festgezogen sind, um sichere Arbeitsvoraussetzungen zu gewährleisten. b) Ersetzen Sie abgenutzte oder beschädigte Teile. c) Versuchen Sie nicht, das Gerät zu reparieren, es sei denn, dass Sie entsprechend qualifiziert sind. d) Verwenden Sie nur vom Hersteller empfohlene Ersatzund Zubehörteile. e) Wenn das Gerät nicht benutzt wird, lagern Sie es außer Reichweite von Kindern. f) Prüfen und warten Sie das Gerät regelmäßig. Lassen Sie das Gerät nur von einer autorisierten Servicewerkstatt reparieren. SICHERHEIT HINWEISE

a) Zellen bzw. Akkupack nicht zerlegen, öffnen oder zerdrücken. b) Akkupack nicht kurzschließen. Akkupacks nicht wahllos in einer Schachtel oder Schublade aufbewahren, wo sie einander kurzschließen oder durch andere leitfähige Materialien kurzgeschlossen werden könnten. Bei Nichtverwendung des Akkupacks ist dieses von Metallgegenständen fernzuhalten, wie etwa Büroklammern, Münzen, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, wo sich die Batterieklemmen berühren könnten. Das Kurzschließen der Batterieklemmen kann Verbrennungen bzw. einen Brand verursachen. c) Zellen bzw. Akkupacks nicht Hitze oder Feuer aussetzen. Lagerung in direktem Sonnenlicht vermeiden. d) Akkupack nicht mechanischen Stößen aussetzen. e) Im Fall, dass Flüssigkeit aus dem Akku austritt, darf diese nicht in Kontakt mit der Haut oder den Augen kommen. Sollte dies dennoch geschehen, den betroffenen Bereich sofort mit viel Wasser spülen und einen Arzt aufsuchen. f) Akkupack sauber und trocken halten. g) Sollten die Klemmen des Akkupacks schmutzig werden, diese mit einemD

sauberen, trockenen Tuch abwischen. h) Akkupackmuss vor Gebrauch aufgeladen werden. Immer dieses Anweisungen beachten und den korrekten Ladevorgang ausführen.

i) Akkupack bei Nichtverwendung nicht längere

Zeit aufladen lassen. j) Nach längerer Lagerung des Gerätes ist es eventuell notwendig, die Zellen oder das Akkupack mehrere Male aufzuladen und zu entladen, um eine optimale Leistung zu erhalten. k) Nur mit dem von Kress bezeichneten Ladegerät aufladen. Kein Ladegerät verwenden, das nicht ausdrücklich für den Gebrauch mit dem Gerät vorgesehen ist. l) Kein Akkupack verwenden, das nicht für den Gebrauch mit dem Gerät vorgesehen ist. m) Akkupacks von Kindern fernhalten. n) Die originalen Produktunterlagen zum späteren Nachschlagen aufbewahren. o) Den Akku bei Nichtverwendung aus dem Gerät nehmen. p) Ordnungsgemäß entsorgen. q) Vermischen Sie keine Zellen verschiedener Hersteller, Kapazitäten, Größen oder Typen innerhalb eines Geräts. r) Halten Sie den Akku von Mikrowellen und hohem Druck fern.

ANFORDERUNGEN AN DIE

GERÄTE a) Der Betrieb dieses Geräts unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss störsignalfest sein, einschließlich der Störungen, die einen unerwünschten Betrieb verursachen können. b) Achtung: Änderungen oder Modikationen an diesem Gerät, die nicht ausdrücklich von der für die Einhaltung der Vorschriften verantwortlichen Partei genehmigt wurden, können dazu führen, dass der Benutzer die Berechtigung zum Betrieb des Geräts verliert. c) HINWEIS: Dieses Gerät verursacht und verwendet Hochfrequenzenergie und kann diese ausstrahlen. Falls es nicht entsprechend den Anweisungen installiert und verwendet wird, kann es störende Interferenzen beim Funkverkehr hervorrufen. Es gibt jedoch keine Garantie, dass in einer bestimmten Installation keine Störungen auftreten. Falls dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Ein- und Ausschalten des Geräts festgestellt werden kann, sollte der Nutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben: - Richten Sie die Empfangsantenne neu aus oder verlegen Sie sie. - Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger. - Schließen Sie das Gerät an einen anderen Stromkreis an als den, an den der Empfänger angeschlossen ist. - Wenden Sie sich an den Händler oder einen erfahrenen und geschulten Radio/TV-Fachmann, um Hilfe zu bekommen. SYMBOLE Zur Reduzierung der Verletzungsgefahr bitte die Bedienungsanleitung durchlesen Tragen Sie einen Gehör- und Augenschutz Drehrichtung des Kantenschneiders Halten Sie Unbeteiligte in einem sicheren Abstand Weggeschleuderte Objekte Drehendes Messer Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.22

Lithium-Ionen-Akku: Dieses Produkt wurde mit einem Symbol markiert, das sich auf die 'gesonderte Sammlung' aller Akkupacks und Akkus bezieht. Es wird anschließend recycelt oder demontiert, um die Beeinträchtigung der Umwelt zu verringern. Akkupacks können die Umwelt und menschliche Gesundheit beeinträchtigen, da diese schädliche Substanzen enthalten.Nicht verbrennenWenn die Akkus unsachgemäß behandelt wird, kann sie in den Wasserkreislauf gelangen und das Ökosystem schädigen. Entsorgen Sie verbrauchte Akkus nicht über den Hausmüll.Schutzhandschuhe tragen Stellen Sie sicher, dass der Akku vor dem Wechseln des Zubehörs entfernt wird.Stellen Sie sicher, dass der Akku vor dem Wechseln des Zubehörs entfernt wird. MONTAGE UND BEDIENUNG HINWEIS: Lesen Sie das Handbuch vor Inbetriebnahme des Werkzeuges sorgfältig durch. VOR INBETRIEBNAHME: Montage des Handgriffs (siehe Abb. A1 ，A2)

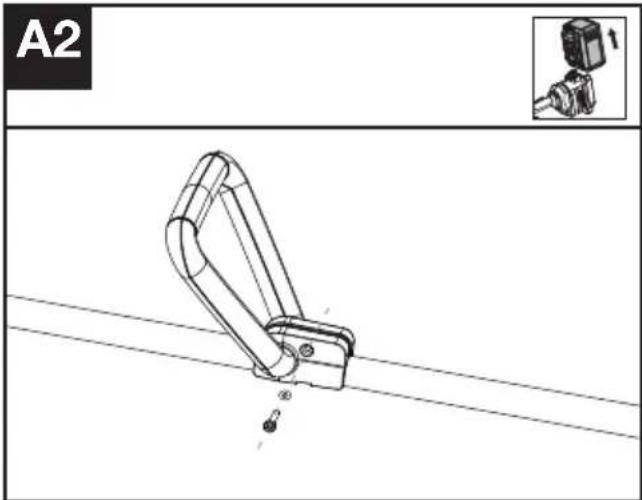

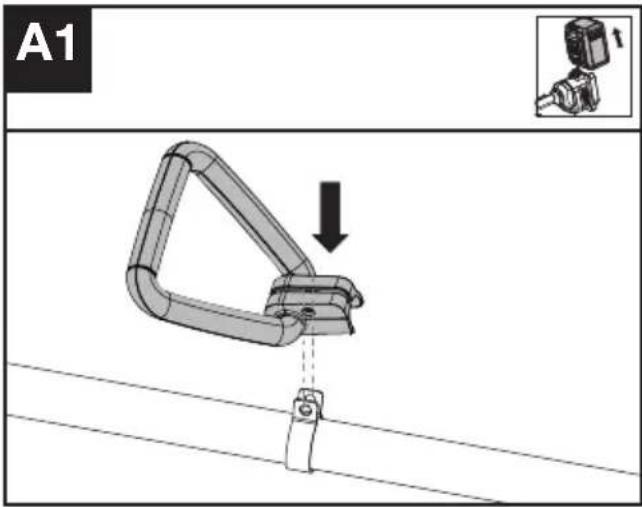

1. Entfernen Sie das Klebeband.2. Bringen Sie den Handgriff und die untere Klemme am Schaft an. 3. Stecken Sie den Bolzen durch die Bohrungen. 4. Ziehen Sie anschließend die Schrauben an, um den Handgriff sicher zu befestigen.WARNUNG: Stellen Sie den Handgriff auf die gewünschte Länge ein und achten Sie darauf, dass Ihr vorderer Arm. Schultergurt montieren (optional erhältlich) (siehe Abb. B1) 1. Passen Sie die Länge des Schulterriemens an.2. Verbinden Sie den Karabiner des Schultergurts mit der Schultergurtbefestigung am Schaft des Kantenschneiders.D

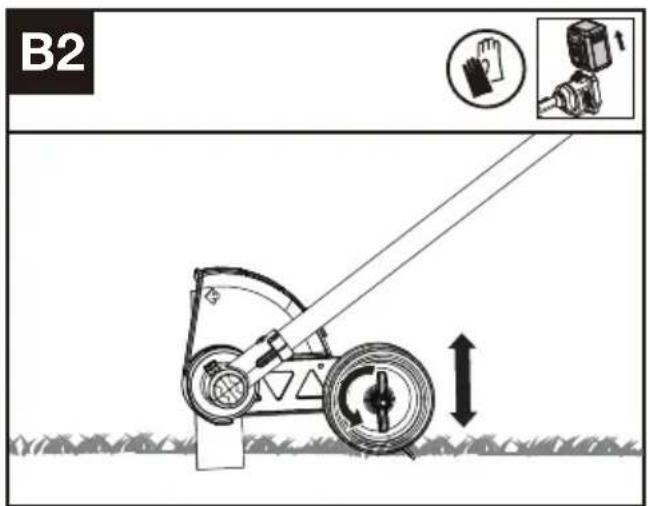

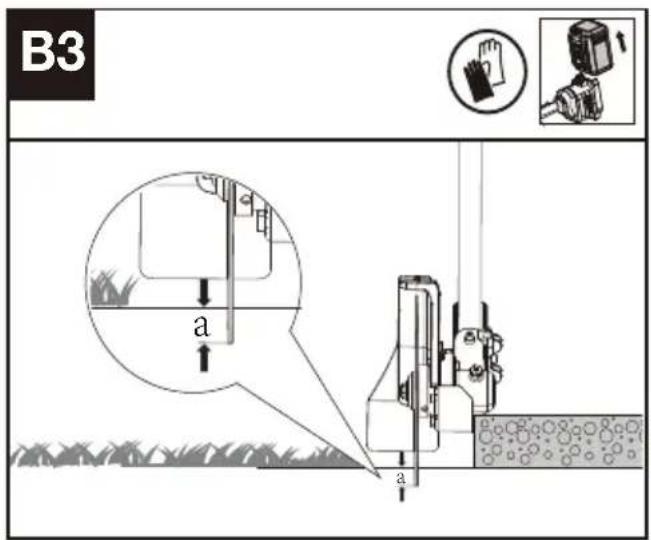

Einstellen der Schnitthöhe (siehe Abb.B2,B3)1. Schalten Sie das Elektrowerkzeug aus und nehmen Sie den Akku heraus.2. Lösen Sie die Flügelmutter. Schieben Sie das Rad nach oben, um die Schnitttiefe (a) zu erhöhen, oder nach unten, um die Schnitttiefe (a) zu verringern..3. Es wird empfohlen, das Tiefenrad so einzustellen, dass das Kantenschneidmesser den Boden gerade berührt oder die Oberäche des Bodens nicht mehr als 5 mm (0,2 Zoll) durchbricht.4. Ziehen Sie die Flügelmutter an. Prüfen Sie die Schnitttiefe in der normalen Arbeitsposition und korrigieren Sie diese gegebenenfalls.

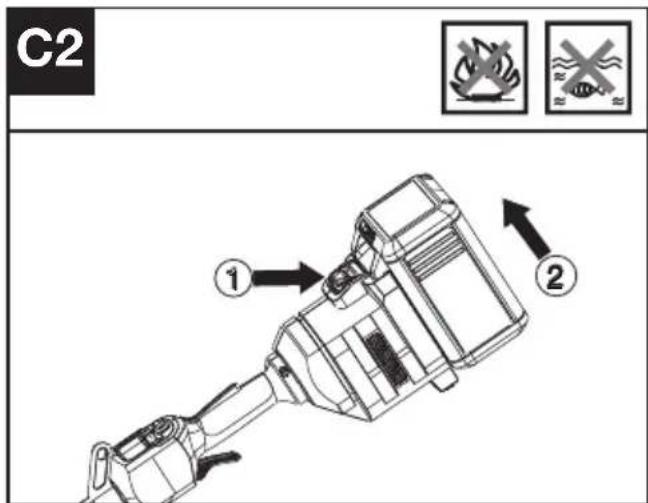

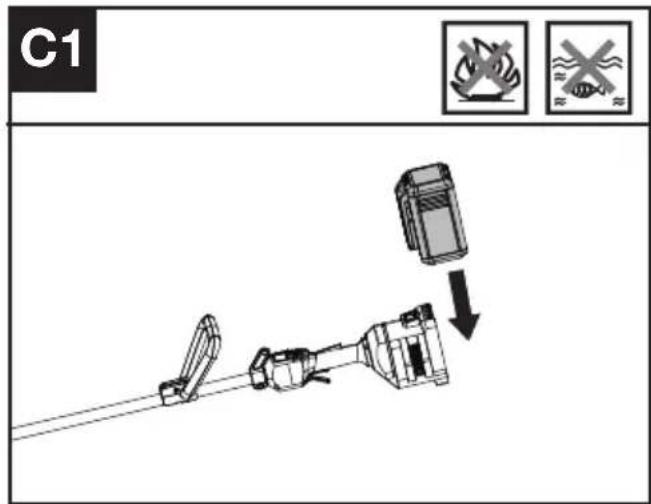

Anbringen Und Entfernen Des Akkus (Siehe Abb. C1, C2)

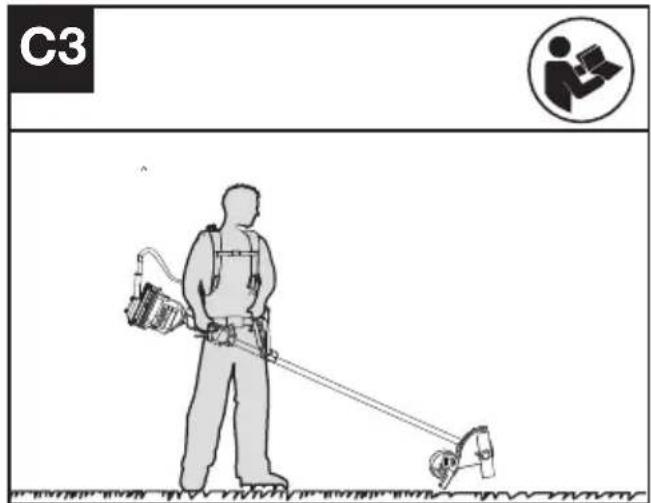

1. Schieben Sie das Akkupack in das Akkufach hinein.2. Drücken Sie die Akkuverriegelung hinein, um den Akku zu entriegeln, und ziehen Sie ihn aus dem Bohrer heraus. Montage des Rucksackgeschirrs (Siehe Abb. C3)Sie haben die Möglichkeit, ein optional erhältliches Rucksackgeschirr (nicht im Lieferumfang enthalten)24

an dem Edger zu befestigen. Weitere Informationen dazu nden Sie in der dem Rucksackgeschirr beiliegenden Montageanleitung.

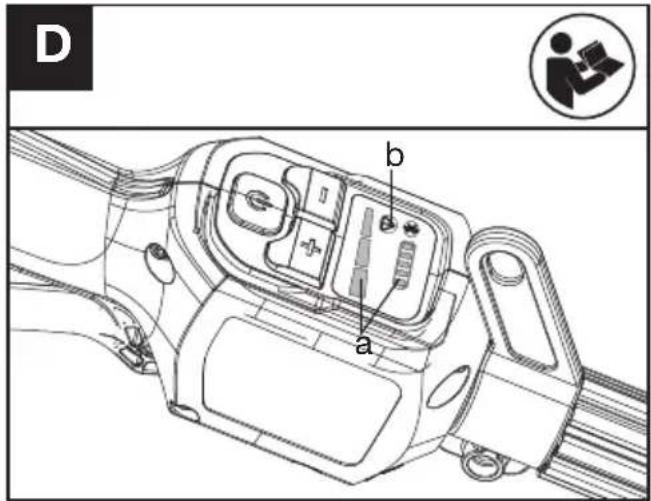

Testen von kantenschneider und akku (Siehe Abb. D) Überprüfen der Bedienelemente Anwesenheitsschalter und Abzug des Gashebels 1. Entfernen Sie zunächst einmal das Akkupack.2. Betätigen Sie dann den Abzug des Gashebels. Sollte sich der Abzug des Gashebels betätigen lassen, ohne dass der Schalter für die Anwesenheit des Bedieners gedrückt wird, bedeutet dies, dass der Anwesenheitsschalter defekt ist. Sehen Sie in solch einem Fall von der weiteren Verwendung des Edgers ab und wenden Sie sich an den Kundendienst. 4. Halten Sie nun zuerst den Anwesenheitsschalter gedrückt und betätigen Sie dann den Abzug des Gashebels. 5. Lassen Sie sowohl den Abzug des Gashebels als auch den Anwesenheitsschalter wieder los. Stellen Sie sicher, dass weder der Abzug des Gashebels noch der Anwesenheitsschalter klemmen und beide Bedienelemente ordnungsgemäß in ihre Ausgangsposition zurückspringen. Sollte diesbezüglich eine Störung vorliegen, sehen Sie von der weiteren Verwendung des Edgers ab und wenden Sie sich an den Kundendienst. Display1. Setzen Sie zunächst einmal das Akkupack ein.2. Halten Sie dann den Ein-/Aus-Schalter gedrückt. Leuchtet die LED (a) durchgehend, bendet sich das Produkt im eingeschalteten Zustand. Leuchtet die LED (a) nicht, bendet sich das Produkt im ausgeschalteten Zustand.3. Drücken Sie anschließend zuerst den Anwesenheitsschalter und betätigen Sie dann den Abzug des Gashebels, um das Gerät in Betrieb zu nehmen. Der Edgerkopf beginnt sich daraufhin zu drehen.4. Sollte die LED-Warnanzeige (b) leuchten oder blinken, nden Sie im Abschnitt „Problembehandlung“ geeignete Abhilfemaßnahmen.5. Lassen Sie nun den Abzug des Gashebels wieder los. Der Edgerkopf stellt die Drehbewegung nach einer kurzen Verzögerung ein. Sollte sich der Edgerkopf weiterhin drehen, nehmen Sie das Akkupack heraus und wenden Sie sich an den Kundendienst.

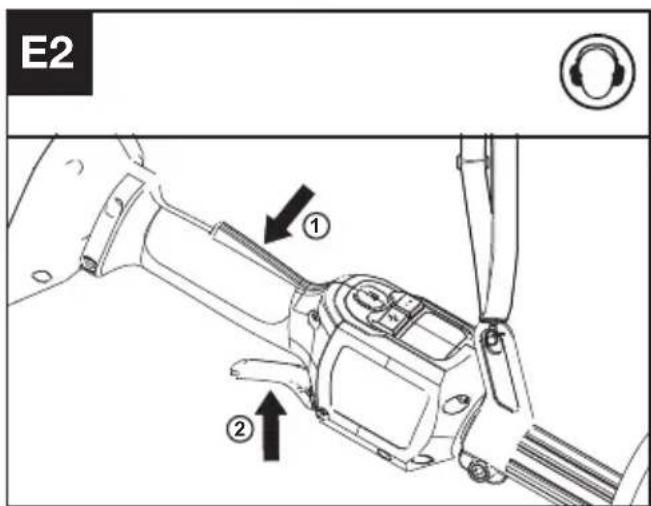

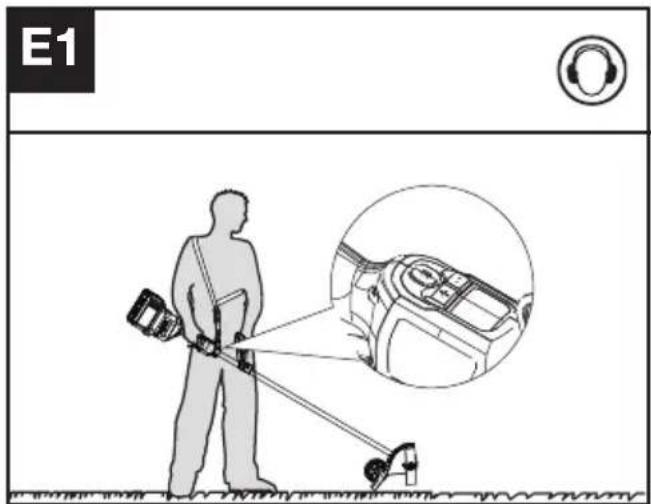

BETRIEB: Inbetriebnahme des Edgers (Siehe Abb. E1, E2)

1. Halten Sie den Kantenschneider mit der rechten Hand am Steuergriff fest – legen Sie IhrenD

Daumen um den Griff. Umgreifen Sie mit Ihrer linken Hand den Handgriff des Edgers und umspannen Sie auch diesen mit Ihrem Daumen.

2. Halten Sie dann den Ein-/Aus-Schalter gedrückt,

bis die grüne LED zu leuchten beginnt. Die grüne LED zeigt den verbleibenden Akkustand an.

3. Drücken Sie anschließend zuerst den

Anwesenheitsschalter und betätigen Sie dann den Abzug des Gashebels, um das Gerät in Betrieb zu nehmen. Wird die grüne LED für den Start/Stopp der Motoreinheit nicht als Sicherheitsmaßnahme verwendet, erlischt diese nach fünf Sekunden. Wenn Sie keine Schneidarbeiten vornehmen, aber den Anwesenheitsschalter weiterhin gedrückt halten, bleibt das Gerät im Betriebszustand. Erlischt die grüne LED, müssen Sie das Produkt erneut in Betrieb nehmen. HINWEIS: Der Schalter für die Anwesenheit des Bedieners ist so konzipiert, dass eine versehentliche Betätigung verhindert wird. Sobald Sie den Anwesenheitsschalter drücken, wird der Abzug des Gashebels freigegeben. Einstellen der Motordrehzahl Je nach Anwendung können Sie zwischen drei verschiedenen Drehzahleinstellungen wählen. Verwenden Sie zum Anpassen der Motordrehzahl die Tasten „+/-“. Die LEDs zeigen Ihnen die aktuell ausgewählte Drehzahleinstellung an. Je höher die Drehzahleinstellung, desto schneller dreht sich das Schneidwerk. Stoppen des Kantenschneiders Lassen Sie den Abzugshebel los, um die Maschine anzuhalten. WARNUNG! Der Schneidkopf dreht sich auch nach dem Ausschalten des Gerätes weiter. Warten Sie, bis der Kopf stehenbleibt und legen Sie das Werkzeug auf den Boden. Bei Akkuwerkzeugen Die optimale Betriebstemperatur beträgt -20đ ~ 45đ (-4°F ~ 113°F). Der empfohlene Umgebungstemperaturbereich für die Ladestation liegt zwischen -5đ~45đ (23°F~113°F). TRANSPORT Transport des Kantenschneiders

1. Schalten Sie den Kantenschneider aus und

nehmen Sie den Akku heraus.

2. Wenn Sie Ihren Kantenschneider in der Hand

tragen, halten Sie ihn möglichst in der Mitte des Schafts fest, um sicherzustellen, dass er stets parallel zum Boden ausgerichtet ist.

3. Wenn Sie Ihren Kantenschneider in einem

Fahrzeug transportieren, sichern und positionieren Sie ihn so, dass er nicht umkippen oder beschädigt werden kann. Transportieren des Akkupacks

1. Stellen Sie sicher, dass sich das Akkupack

in einem für den Transport sicheren Zustand bendet.

2. Ist dies der Fall, verpacken Sie das Akkupack mit

einem nicht leitenden Verpackungsmaterial.

3. Die in dem Akkupack enthaltenen Lithium-

Ionen-Akkuzellen unterliegen den für Gefahrgut geltenden Gesetzen und Rechtsvorschriften. Transportieren Sie Akkupacks nur, wenn deren Gehäuse keinerlei Beschädigungen aufweisen. Verpacken Sie die Akkupacks stets so, dass sie sich in der Verpackung nicht bewegen können. WARTUNG Auswechseln der Klinge (Siehe Abb. F1,F2,F3)

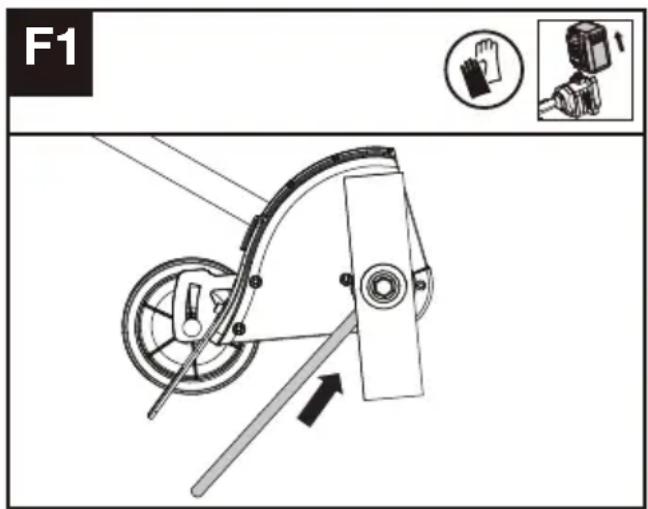

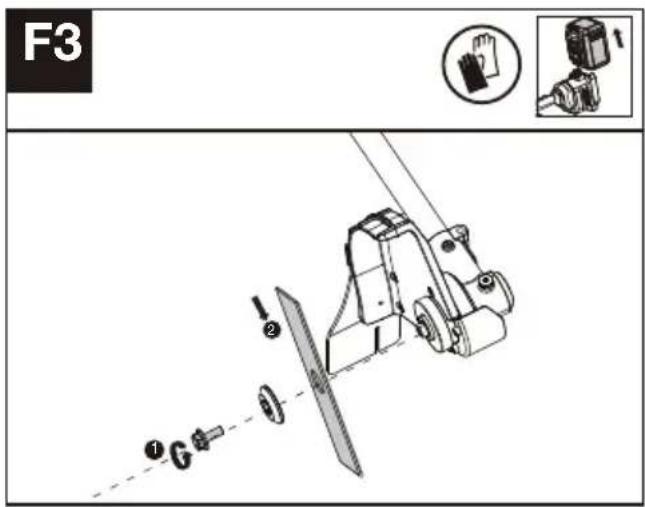

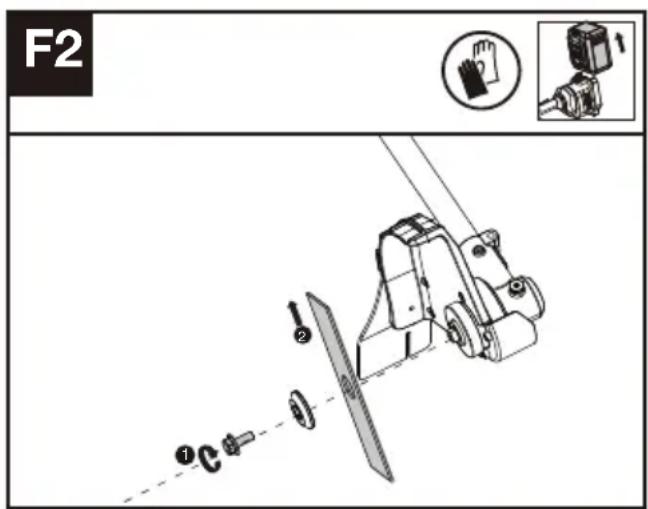

1. Richten Sie das Loch im inneren Klingenadapter mit der Kerbe im Getriebegehäuse aus und setzen Sie das Sicherungswerkzeug ein, um ein Durchdrehen zu verhindern.2. Lockern Sie die Schraube.3. Bringen Sie das Messer wieder an und ziehen Sie die Schraube mit 15-20 Nm (11-15 ft-lb) fest.Schmieren des Getriebes (Siehe Abb. G1, G2)

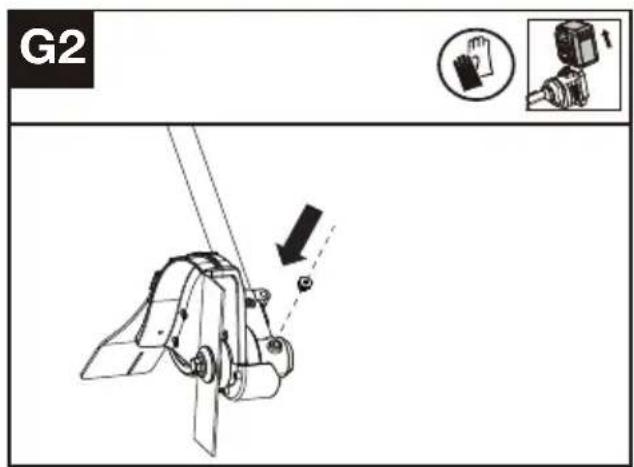

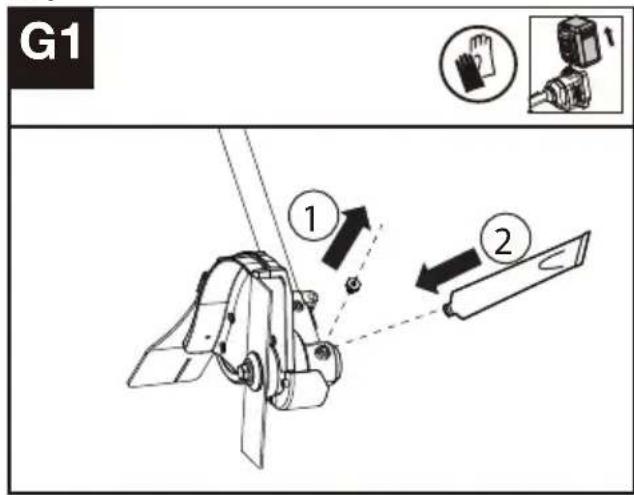

1. Entfernen Sie die Verschlussschraube aus dem Getriebegehäuse und spritzen Sie jedes Mal etwa 5 g Fett in das Getriebegehäuse.2. Ziehen Sie die Schraube fest.HINWEIS: Schmieren Sie das Getriebegehäuse nach jeweils 50 Betriebsstunden durch das Ölloch. Für einen optimalen Betrieb und eine längere Lebensdauer schmieren Sie bitte das Getriebe des Rasenkantenschneiders mit handelsüblichem Schmierfett.(SHELL Gadus S2 V220 1). REINIGUNG 1. Schalten Sie den Kantenschneider aus und nehmen Sie den Akku heraus.2. Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Reinigen Sie das Gerät nach jedem Gebrauch mit einem Tuch, das Sie zuvor mit einem ph-neutralen Reinigungsmittel angefeuchtet haben.3. Halten Sie den Steckplatz frei von Fremdkörpern und reinigen Sie ihn mit einer weichen, trockenen Bürste oder einem Tuch.4. Sprühen Sie kein Wasser auf den Motor und die elektrischen Komponenten.5. Verwenden Sie zur Reinigung Ihres Geräts unter keinen Umständen einen Hochdruckreiniger. AUFBEWAHRUNG 1. Nehmen Sie das Akkupack aus dem Kantenschneider bevor Sie ihn aufbewahren.2. Bewahren Sie den Edger an einem trockenen und sicheren Ort auf, der für Kinder und unbefugte Dritte unzugänglich ist. Entfernen Sie bei längerem Nichtgebrauch stets den Schneidaufsatz.3. Lagern Sie das Akkupack ausschließlich in einem Temperaturbereich zwischen 5 °C (41°F) und 25°C (77°F). Lassen Sie das Akkupack im Sommer beispielsweise nicht im Auto zurück.4. Wenn das Gerät beim Betrieb im Regen nass geworden ist, sollten Sie es und den Akku vor dem Lagern oder Laden trocknen. Nehmen Sie den Akku heraus und setzen Sie ihn wieder ein, wenn sich das Gerät nicht einschalten lässt.D

STÖRUNGSBEHEBUNG In der folgenden Tabelle nden Sie Probleme und Maßnahmen, die Sie ergreifen können, falls Ihre Maschine nicht ordnungsgemäß funktioniert. WARNUNG: Schalten Sie die Maschine aus und entfernen Sie den Akku, bevor Sie Störungen beheben. KANTENSCHNEIDER Problem Mögliche Ursachen Abhilfemaßnahmen LED-Akkustandsanzeige blinkt Spannung des Akkupacks ist gering. Laden Sie das Akkupack auf. Rote LED-Fehleranzeige blinkt Produkt ist überlastet. Der Schneidaufsatz hat sich verklemmt. Setzen Sie das Produkt umgehend außer Betrieb. Entfernen Sie dann das Akkupack. Reinigen Sie anschließend den Schneidaufsatz und entfernen Sie alle unerwünschten Rückstände. Produkt ist überhitzt. Lassen Sie das Produkt vollständig abkühlen. Abzug des Gashebels und Ein-/Aus-Schalter werden gleichzeitig betätigt. Lassen Sie den Abzug des Gashebels los. Nehmen Sie das Produkt anschließend wieder in Betrieb. Sonstige Probleme Wenden Sie sich an den Kundendienst Produkt lässt sich nicht in Betrieb nehmen Kontaktächen des für das Akkupack vorgesehenen Steckplatzes sind verschmutzt. Reinigen Sie die Kontaktächen des Steckplatzes mit Druckluft oder einer weichen Bürste. Die Energie des Akkus ist verbraucht. Laden Sie den Akku-Pack auf. Sonstige Probleme Wenden Sie sich an den Kundendienst. Der Kantenschneider läuft mit Unterbrechungen Kontaktächen des für das Akkupack vorgesehenen Steckplatzes sind verschmutzt. Führen Sie das Akkupack bis zum Anschlag ein. Problem mit der Elektrik. Wenden Sie sich an den Kundendienst. Produkt verursacht übermäßige Vibrationen oder Lärm. Problem mit der Klingenbalance. Messer auf Beschädigung untersuchen, Messer ersetzen. Ansammlung von Erde/ Schmutz im Klingenschutz. Säubern Sie den Klingenschutz, entfernen Sie Verunreinigungen. Problem mit der Schneidevorrichtung. Das Gerät ist defekt. Ersetzen Sie den Schneidaufsatz durch einen neuen. Wenden Sie sich an den Kundendienst.28

AKKUPACK Problem Mögliche Ursachen Abhilfemaßnahmen LED-Fehleranzeige leuchtet Akkupack ist vollständig entladen Laden Sie das Akkupack auf. Sollte sich das Akkupack nicht auaden lassen, wenden Sie sich an den Kundendienst. Produkt ist überhitzt. Laden Sie das Akkupack nur bei Umgebungstemperaturen von -5 °C bis 45 °C (+23 °F bis 113 °F) auf. Während der Entladung muss die Umgebungstemperatur zwischen -20 °C und 45 °C (-4 °F und +113 °F) betragen. Sonstige Probleme Wenden Sie sich an den Kundendienst. TECHNISCHE DATEN Typ: KC150 KC150.X (1-Bezeichnung des Gerätes, stellvertretend für Rasenkantenschneider) KC150 KC150.X ** Spannung 60 V MAX *** Schneidgeschwindigkeit 3000 / 3600 / 4200 rpm Klingengröße 20 cm （8''） Schutzgrad IPX4 Gewicht (Ohne Akku)

** X=1-999, A-Z, M1-M9 werden nur für verschiedene Kunden verwendet, es gibt keine sicherheitsrelevanten Veränderungen zwischen diesen Modellen. *** Spannung ohne Arbeitslast gemessen. Anfangsakkuspannung erreicht maximal 60 Volt. Nennspannung ist 54 Volt.

EMPFOHLENE AKKUS UND LADEGERÄTE

Akku Kapazität Lader Amperage KAC804 4.0 Ah KAC840 30 A KAC810 (mit Rucksackgeschirr）

Wir empfehlen Ihnen, Ihr Zubehör bei demselben Händler zu kaufen, bei dem Sie das Gerät erworben haben. Weitere Informationen nden Sie auf der Verpackung des Zubehörs. Lassen Sie sich von Ihrem Händler beraten und unterstützen. TECHNISCHE DATEN FÜR AKKU-PACK (OPTIONAL) Frequenzbänder für Bluetooth 2400-2483.5 MHz Maximale Sendeleistung für Bluetooth 8 dBmD

INFORMATIONEN ÜBER LÄRM Gewichteter Schalldruck L

3 dB(A) Gewichtete Schallleistung L

3 dB(A) Tragen Sie einen Ge- hörschutz. INFORMATIONEN ÜBER VI- BRATIONEN Vibrations gesamt messwertermittlung gemäß EN 62841: Typischer gewichteter Vibrationswert

Unsicherheit K < 2.5 m/s Der angegebene Vibrationsgesamtwert kann und der angegebene Vibrationsemissionswert wurden gemäß Standardprüfverfahren gemessen und können zum Vergleichen eines Werkzeug mit einem anderen verwendet werden. Der angegebene Vibrationsgesamtwert und der angegebene Vibrationsemissionswert können auch für eine anfängliche Beurteilung der Beeinträchtigung verwendet werden. WARNUNG: Die Vibrations- und Lärmemissionen bei der eigentlichen Nutzung des Elektrowerkzeugs können vom angegebenen Wert abweichen, je nachdem, wie das Werkzeug verwendet wird und insbesondere abhängig davon, welcher Werkstücktyp verarbeitet wird, und abhängig von folgenden Beispielen und verschiedenen Einsatzmöglichkeiten des Werkzeugs: Wie das Werkzeug verwendet wird und Materialen geschnitten oder angebohrt werden. Das Werkzeug ist in gutem Zustand und gut gepegt. Verwendung des richtigen Zubehörs für das Werkzeug und Gewährleistung seiner Schärfe und seines guten Zustands. Die Festigkeit des Griffs auf den Handgriffen und, falls Antivibrations- und Lärmschutzzubehör verwendet wird. Und ob das verwendete Werkzeug dem Design und diesen Anweisungen entsprechend verwendet wird. Wird dieses Werkzeug nicht anemessen gehandhabt, kann es ein Hand-Arm- Vibrationssyndrom erzeugen. WARNUNG: Um genau zu sein, sollte ein Abschätzung des Belastungsgrades aller Arbeitsabschnitte während tatsächlicher Verwendung berücksichtigt werden, z.B. die Zeiten, wenn das Werkzeug ausgeschaltet ist, und wenn es sich im Leerlauf bendet und eigentlich nicht eingesetzt wird. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Hilft dabei, das Risiko der Vibrations- und Lärmbelastung zu minimieren. Verwenden Sie IMMER scharfe Meissel, Bohrer und Sägeblätter. Pegen Sie dieses Werkzeug diesen Anweisungen entsprechend und achten Sie auf eine gute Einfettung (wo erforderlich). Falls das Werkzeug regelmäßig verwendet werden soll, investieren Sie in Antivibrations- und Lärmschutzzubehör. Machen Sie einen Arbeitsplan, um die Verwendung von hochvibrierenden Werkzeugen auf mehrere Tage zu verteilen. UMWELTSCHUTZ Elektroprodukte dürfen nicht mit dem normalen Haushaltsmüll entsorgt werden, sondern sollten nach Möglichkeit zu einer Recyclingstelle gebracht werden. Ihre zuständigen Behörden oder Ihr Fachhändler geben Ihnen hierzu gerne Auskunft.

KONFORMITÄTSERKLÄRUNG

Wir, Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany Erklären im Namen von Positec, dass das Produkt Beschreibung Elektrischer Rasenkantenschneider Type KC150 KC150.X (150-Bezeichnung der Maschine, Vertreter der Rasenkantenschneider- aufsatz) Funktional Schneiden Sie Gras Den Bestimmungen der folgenden Richtlinien 2006/42/EC, 2014/30/EU, 2011/65/ EU&(EU)2015/863, 2000/14/EC geändert durch 2005/88/EC 2000/14/EC geändert durch 2005/88/EC: - Konformitätsbewertungsverfahren nach Anhang V - Gemessene Schallleistung 90.6 dB (A) - Garantierte Schallleistung 94 dB (A) Werte nach EN 62841-1, ISO 11789, EN ISO 3744, EN 55014-1, EN 55014-2 Zur Kompilierung der technischen Datei ermächtigte Person Name Marcel Filz Anschrift Positec Germany GmbH Postfach 32 02 16, 50796 Cologne, Germany30
