Producttype	Verwarmd mes voor polystyreen
Merk	Lund
Model	78894
Nominale spanning (snijder)	6 V gelijkstroom
Nominaal vermogen	9 W
Opwarmtijd	5 tot 10 minuten
Gewicht (snijder)	60 g
Isolatieklasse (snijder)	III
Netvoeding	100-240 V~, 50-60 Hz
Uitgangsspanning adapter	6 V gelijkstroom / 1,5 A
Gewicht (adapter)	60 g
Isolatieklasse (adapter)	II
Inbegrepen accessoires	Draadmes, verwarmingsstaaf, graveeraccessoire, standaard
Beoogd gebruik	Snijden en graveren van geëxpandeerd polystyreen
Te snijden materiaal	Zuiver geëxpandeerd polystyreen (zonder lijm, verf)
Werkingstemperatuur	Automatisch verwarmen tot nominale temperatuur
Minimale veiligheidsafstand	10 cm van brandbare materialen
Onderhoud van de behuizing	Licht vochtige doek, niet onderdompelen
Reiniging van het mes	Koperen of messing borstel
Vervanging van de verwarmingsdraad	Mogelijk, demonteerbaar met tang
Aanbevolen opslag	Droge, schaduwrijke, goed geventileerde plaats, buiten bereik van kinderen

Veelgestelde vragen - 78894 Lund

Hoe gebruik ik het verwarmde mes?

Plaats het apparaat op de standaard. Sluit de adapter aan, zet de schakelaar op ON, wacht 5 tot 10 minuten. Gebruik het draadmes voor fijne sneden of de verwarmingsstaaf voor vrije sneden. Gebruik voor graveren het speciale accessoire. Raak nooit het verwarmingselement aan.

Welke messen worden meegeleverd?

Het product wordt geleverd met drie accessoires: een draadmes gespannen op een frame, een verwarmingsstaaf en een graveeraccessoire. Ze worden bevestigd aan de handgreep.

Hoe vervang ik de verwarmingsdraad?

Schakel het apparaat uit en haal de stekker eruit, wacht tot het volledig is afgekoeld. Verwijder de oude draad met een tang. Wikkel de nieuwe draad rond de inkepingen van het frame, maak meerdere windingen, knip dan de uiteinden af met een tang.

Hoe reinig ik het apparaat?

Reinig de behuizing met een licht vochtige doek en droog het af. Nooit onderdompelen in water. Gebruik voor messen een koperen of messing borstel. Gebruik geen alcohol of oplosmiddelen.

Welke veiligheidsmaatregelen moet ik nemen?

Het verwarmingselement is erg heet: vermijd contact met de huid. Gebruik op een onbrandbaar oppervlak en houd een afstand van ten minste 10 cm van brandbare materialen. Laat het apparaat niet onbeheerd achter terwijl het aanstaat. Snijd alleen zuiver geëxpandeerd polystyreen.

Kan ik andere materialen dan polystyreen snijden?

Nee, het apparaat is uitsluitend ontworpen voor het snijden en graveren van geëxpandeerd polystyreen (piepschuim). Gebruik op andere materialen kan het gereedschap beschadigen of brand veroorzaken.

Hoe lang duurt het om op te warmen?

De opwarmtijd is 5 tot 10 minuten, afhankelijk van het accessoire. De draad warmt sneller op dan de staaf. Het apparaat handhaaft de temperatuur automatisch zodra deze is bereikt.

Is het apparaat geschikt voor kinderen?

Nee, dit product is niet bedoeld voor kinderen. Het moet buiten bereik van kinderen worden gehouden, vooral wanneer het heet is. Kinderen mogen de reiniging of het onderhoud niet uitvoeren zonder toezicht.

Wat te doen als de verwarmingsdraad beschadigd is?

Als de draad vervormd, doorgesneden of verbrand is, moet deze onmiddellijk worden vervangen. Volg de vervangingsprocedure in de handleiding. Gebruik het apparaat nooit met een beschadigd snij-element.

Waar kan ik reserveonderdelen vinden?

Neem contact op met de fabrikant (Lund) voor reserveonderdelen, met name de verwarmingsdraad. Reparaties moeten worden uitgevoerd in een erkend centrum. Repareer de netadapter niet zelf.

GEBRUIKSAANWIJZING 78894 Lund

1. handvat
2. schakelaar
3. stroomaansluiting
4. opzetstuk met draad
5. opzetstuk met verwarmingsstaaf
6. opzetstuk om te graveren

7. basis

8. handle

9. on/off switch
10. power supply connector
11. wire adaptor
12. heating rod adaptor
13. engraving adaptor
14. stand

RUS

Het symbool wijst op de selectieve inzameling van oude elektrische en elektronische apparatuur. Verbruikte elektrische apparaten kunnen worden gerecycled. Het is verboden dit bij het huishoudelijk afval te gooien aangezien dit stoff en bevat die schadelijk kunnen zijn voor de gezondheid en voor het milieu! Wij vragen u actief bij te dragen de economische natuurlijke hulpbronnen te besparen en het milieu te beschermen door deze gebruikte apparaten in te leveren bij een speciaal punt dat hiervoor is bestemd. Om de verwijdering van afvalstoff en te verminderen is hergebruik, recycling of het op een andere wijze herstellen noodzakelijk.

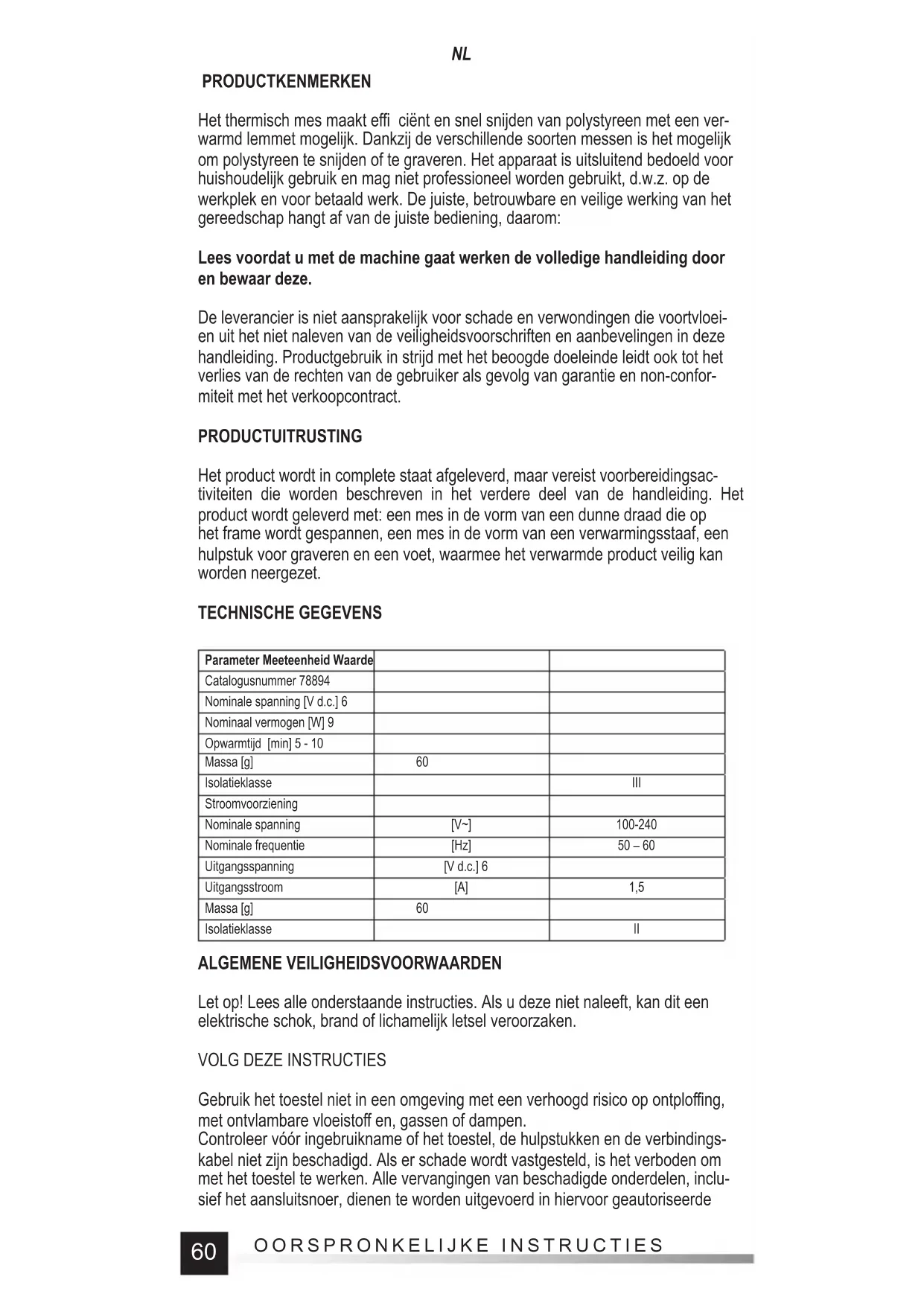

Het thermisch mes maakt effi ciënt en snel snijden van polystyreen met een verwarmd lemmet mogelijk. Dankzij de verschillende soorten messen is het mogelijk om polystyreen te snijden of te graveren. Het apparaat is uitsluitend bedoeld voor huishoudelijk gebruik en mag niet professioneel worden gebruikt, d.w.z. op de werkplek en voor betaald werk. De juiste, betrouwbare en veilige werking van het gereedschap hangt af van de juiste bediening, daarom:

Lees voordat u met de machine gaat werken de volledige handleiding door en bewaar deze.

De leverancier is niet aansprakelijk voor schade en verwondingen die voortvloeien uit het niet naleven van de veiligheidsvoorschriften en aanbevelingen in deze handleiding. Productgebruik in strijd met het beoogde doeleinde leidt ook tot het verlies van de rechten van de gebruiker als gevolg van garantie en non-conformiteit met het verkoopcontract.

PRODUCTUITRUSTING

Het product wordt in complete staat afgeleverd, maar vereist voorbereidingsactiviteiten die worden beschreven in het verdere deel van de handleiding. Het product wordt geleverd met: een mes in de vorm van een dunne draad die op het frame wordt gespannen, een mes in de vorm van een verwarmingsstaaf, een hulpstuk voor graveren en een voet, waarmee het verwarmde product veilig kan worden neergezet.

TECHNISCHE GEGEVENS

Parameter Meeteenheid Waarde
Catalogusnummer 78894
Nominale spanning [V d.c.] 6
Nominaal vermogen [W] 9
Opwarmtijd [min] 5 - 10
Massa [g]	60
Isolatieklasse		III
Stroomvoorziening
Nominale spanning	[V~]	100-240
Nominale frequentie	[Hz]	50 – 60
Uitgangsspanning	[V d.c.] 6
Uitgangsstroom	[A]	1,5
Massa [g]	60
Isolatieklasse		II

ALGEMENE VEILIGHEIDSVOORWAARDEN

Let op! Lees alle onderstaande instructies. Als u deze niet naleeft, kan dit een elektrische schok, brand of lichamelijk letsel veroorzaken.

VOLG DEZE INSTRUCTIES

Gebruik het toestel niet in een omgeving met een verhoogd risico op ontploffing, met ontvlambare vloeistoff en, gassen of dampen.

Controleer vóór ingebruikname of het toestel, de hulpstukken en de verbindingskabel niet zijn beschadigd. Als er schade wordt vastgesteld, is het verboden om met het toestel te werken. Alle vervangingen van beschadigde onderdelen, inclusief het aansluitsnoer, dienen te worden uitgevoerd in hiervoor geautoriseerde

NL

bedrijven. Het is verboden om het toestel zelf te repareren.

Het product is alleen bedoeld voor gebruik binnenshuis. Stel het toestel niet bloot aan regen of vocht. Water en vocht die in het toestel terechtkomen, verhogen het risico op een elektrische schok. Het product niet onderdompelen in water of een andere vloeistof.

Het product mag alleen worden aangesloten op de netspanning en -frequentie die vermeld staan op het typeplaatje van het apparaat. De stekker van het netsnoer moet overeenkomen met het stopcontact. Wijzig de stekkr niet. Gebruik geen adapters om de stekker aan het stopcontact aan te passen. Een niet-ge-modifi ceerde stekker die op het stopcontact past, vermindert het risico van een elektrische schok.

Het product is uitgevoerd in de eerste klasse elektrische isolatie, en moet altijd worden aangesloten op een stopcontact dat is uitgerust met een beschermingsgeleider. Het aansluitsysteem moet uitgerust zijn met een aardlekbeveiliging (RCD) met een responsstroom van maximaal 30 mA.

Trek na elk gebruik de stekker uit het stopcontact. Koppel het toestel altijd los van de voeding als het onbeheerd wordt achtergelaten en voordat het wordt samen-gesteld, uit elkaar gehaald of schoongemaakt.

Laat het toestel dat is aangesloten op de stroomvoorziening niet onbeheerd achter. Overbelast de voedingskabel niet. Gebruik het netsnoer niet om het product te dragen, de stekker aan te sluiten op of los te maken uit het stopcontact. Vermijd contact van het netsnoer met hitte, olie, scherpe randen en bewegende delen.

Schade aan het netsnoer verhoogt het risico van een elektrische schok. In geval van schade aan de voedingskabel (bijv. snijden, isolatiesmelten), trek onmiddellijk de kabelstekker uit het stopcontact en breng het product vervolgens naar een erkend service center. Het is verboden om het toestel te gebruiken met een beschadigd aansluitsnoer. Het is verboden om de voedingskabel te repareren, de kabel moet worden vervangen door een nieuwe in een erkend servicecenter.

Vóór de montage, demontage of het afstellen van de hulpstukken van het toestel, moet de stekker van het aansluitsnoer uit het stopcontact worden getrokken.

Controleer voordat u het toestel start, dat het geselecteerde hulpstuk op de juiste manier is gemonteerd.

Het product niet overbelasten. De temperatuur van de behuizing mag niet hoger zijn dan 60 °C. De temperatuur van de behuizing kan niet hoger zijn dan 60°C. De overbelasting van het toestel zal het sneller doen slijten, en kan het ook schade veroorzaken en het risico op een elektrische schok verhogen.

Het product moet tijdens het gebruik te allen tijde onder toezicht worden gehouden. Het product is niet bedoeld voor gebruik door kinderen. Het product en de kabel buiten het bereik van kinderen houden. Het is belangrijk om ervoor te zorgen dat kinderen het toestel niet als speelgoed behandelen.

Kinderen zonder toezicht mogen het toestel niet schoonmaken en onderhouden. Het toestel buiten het bereik van kinderen houden als het onder spanning staat of afkoelt.

Het product is niet bedoeld voor gebruik door personen met verminderde fysieke of mentale vermogens en door personen zonder ervaring en kennis van het toestel, tenzij toezicht of instructie met betrekking tot het gebruik van het toestel op een veilige wordt verzekerd, zodat de risico's die eraan verbonden zijn worden begrepen.

BEDIENING VAN HET PRODUCT

Voorbereiding op het werk

Let op! Alle handelingen beschreven in dit punt moeten plaatsvinden met uitgeschakelde voeding van het product. Zorg ervoor dat de stekker van het netsnoer uit het stopcontact is getrokken. De stift van het product moet volledig worden afgekoeld.

Til het draadgedeelte van de voet op, totdat het rust op de uitsteeksels van het

NL

scharnier. Hierdoor kan het apparaat in een draaduitsparing worden geplaatst. Het apparaat moet zo worden geplaatst dat de uitsparing zich tussen de beugelbehuizing en de kap bevindt, het mes moet naar boven gericht zijn (II). Het gewicht van het apparaat moet voorkomen dat de voet sluit.

Selecteer een van de opzetstukken voor uw toepassing. Het opzetstuk met de gespannen draad op het frame wordt gebruikt voor het snijden waarbij het belangrijk is om zo fi jn mogelijk te snijden, bijv. bij het knippen van kleine elementen. De grootte van het element wordt beperkt door de fi guur die gevormd wordt tussen het frame en de draad.

Het opzetstuk met de verwarmingsstaaf wordt gebruikt voor het vlot snijden van polystyreen, de dikte van de snede is groter dan in het geval van draadsnijden, maar er zijn geen groottebeperkingen.

Het opzetstuk voor het graveren wordt gebruikt om geschuimd polystyreen met een kleine dikte te snijden of om patronen in geschuimd polystyreen te snijden. Sluit het geselecteerde opzetstuk aan op de handgreep door het opzetstuk in de handgreepaansluiting (III) te steken.

Het toestel in- en uitschakelen

Let op! Zodra het apparaat wordt ingeschakeld, begint het op te warmen en houdt het de nominale temperatuur automatisch in stand wanneer deze is bereikt.

Zorg er daarom voor dat de schakelaar in de stand OFF staat en sluit vervolgens het geselecteerde opzetstuk aan. Steek de stekker van de voeding (IV) in het contact aan het einde van de beugel. Zet het apparaat aan door de schakelaar in de stand ON te zetten en plaats vervolgens het apparaat zodanig op de voet, dat het snijdende element niet in contact komt met een voorwerp en zich niet in de buurt van brandbaar materiaal bevindt. Er moet een afstand van minstens 10 cm van de stift en de afdekking van het verwarmingselement worden aangehouden.

Plaats de voet op een niet-ontvlambaar oppervlak.

Waarschuwing! Het snijelement is zeer heet. Bij contact met de huid kan dit ernstige brandwonden veroorzaken. Vermijd contact met toevallige voorwerpen, de hoge temperatuur kan deze beschadigen en brand veroorzaken.

Waarschuwing! Het is verboden om een andere stroomvoorziening te gebruiken dan die in de set. Neem in geval van verlies of beschadiging contact op met de fabrikant om een nieuwe voeding te verkrijgen.

Werken met het toestel

Alleen zuiver geschuimd polystyreen, zonder lijm, verf, vernis of andere onzuiverheden kan worden gesneden. Vuil kan in contact met een heet mes het snijden onmogelijk maken of in brand vliegen.

Na het opwarmen kan men snijden, de opwarmtijd is afhankelijk van het gebruikte opzetstuk, de draad warmt sneller op dan de messen uit staven.

Snijden in een vloeiende bewegingen en de snijsnelheid aanpassen aan de dikte van het materiaal. Stop de beweging niet wanneer het verwarmingselement zich in het materiaal bevindt.

Aanbevolen wordt om een snijproef uit te testen op afvalmateriaal.

Let er bij het snijden op dat het hete mes het oppervlak eronder niet beschadigt.

Het polystyreen moet op de rand van bijvoorbeeld een tafel rusten, zodat de snede betrekking heeft op het deel dat buiten de rand uitsteekt.

Na afl oop van de werkzaamheden en wanneer het apparaat niet in gebruik is, plaatst u het op de voet.

Koeling en vervanging van het snijelement

Als u snijelement tijdens het gebruik moet vervangen, deze op de voet zetten, het uitschakelen door de schakelaar in de OFF stand te zetten en wacht vervolgens tot het snijelement volledig automatisch is afgekoeld. De koeling niet versnellen, bijv. door het snijelement onder te dompelen in water of een andere vloeistof.

NL

ONDERHOUD EN OPSLAG

Plaats na gebruik het apparaat op de voet en haal de stekker uit het stopcontact en wacht tot het volledig is afgekoeld. Reinig de behuizing van het apparaat met een licht vochtige doek, droog of laat drogen. Dompel het toestel nooit onder in water of een andere vloeistof. Voor de reiniging geen alcohol, oplosmiddelen, bijtende of schurende middelen gebruiken. Reinig het snijelement met een koperen of messing borstel. Als u schade aan de stift opmerkt, neem dan contact op met de fabrikant om vervangende onderdelen te verkrijgen. Het is verboden om het product te gebruiken met beschadigde, bijv. gebogen, verbrande snijelementen. Bewaar het product in droge, schaduwrijke en goed geventileerde ruimten. De plaats van opslag moet het apparaat beschermen tegen ongeoorloofde toegang, met name voor kinderen. Het wordt aanbevolen het product op te slaan in de verpakking die bij het product wordt geleverd.

Vervangen van de verwarmingsdraad

Als de snijdraad permanent vervormd, onderbroken of overmatig vervuild is, moet deze worden vervangen door een nieuwe. De vervanger enkel uitvoeren bij volledig afkoeling van het snijelement en het apparaat zelf moet worden uitgeschakeld en losgekoppeld.

De vorige draad moet volledig worden verwijderd met een tang. Let op dat u het draadframe niet beschadigt.

De uiteinden van het frame zijn voorzien van inkepingen, op één inkeping moet de draad een paar keer gewikkeld worden. Sleep vervolgens het vrije, langere uiteinde van de draad naar de inkeping aan de andere kant van het rek en wikkel keer rond die inkeping. Wikkel de vrije uiteinden van de draad ca. 1 cm (V) om de draad heen en knip de rest af met een tang.
