Typ produktu	Nóż termiczny do styropianu
Marka	Lund
Model	78894
Napięcie znamionowe (nóż)	6 V DC
Moc znamionowa	9 W
Czas nagrzewania	5 do 10 minut
Masa (nóż)	60 g
Klasa izolacji (nóż)	III
Zasilanie sieciowe	100-240 V~, 50-60 Hz
Napięcie wyjściowe adaptera	6 V DC / 1,5 A
Masa (adapter)	60 g
Klasa izolacji (adapter)	II
Akcesoria w zestawie	Ostrze drutowe, grot grzewczy, akcesorium do grawerowania, podstawka
Przeznaczenie	Cięcie i grawerowanie styropianu
Materiał do cięcia	Czysty styropian (bez kleju, farby)
Temperatura pracy	Automatyczne nagrzewanie do temperatury nominalnej
Minimalna odległość bezpieczeństwa	10 cm od materiałów łatwopalnych
Konserwacja obudowy	Lekko wilgotną szmatką, nie zanurzać
Czyszczenie ostrza	Szczotka miedziana lub mosiężna
Wymiana drutu grzewczego	Możliwa, demontaż za pomocą szczypiec
Zalecane przechowywanie	Suche, zacienione, dobrze wentylowane miejsce, poza zasięgiem dzieci

Często zadawane pytania - 78894 Lund

Jak używać noża termicznego?

Umieść urządzenie na podstawce. Podłącz adapter, ustaw przełącznik w pozycji ON, odczekaj 5 do 10 minut. Użyj ostrza drutowego do cienkich cięć lub grotu grzewczego do cięć swobodnych. Do grawerowania użyj dedykowanego akcesorium. Nigdy nie dotykaj elementu grzewczego.

Jakie ostrza są w zestawie?

Produkt jest dostarczany z trzema akcesoriami: ostrzem drutowym naciągniętym na ramkę, grotem grzewczym oraz akcesorium do grawerowania. Mocuje się je do rękojeści.

Jak wymienić drut grzewczy?

Wyłącz i odłącz urządzenie, poczekaj aż całkowicie ostygnie. Usuń stary drut szczypcami. Owiń nowy drut wokół nacięć ramki, wykonaj kilka zwojów, następnie odetnij końce szczypcami.

Jak czyścić urządzenie?

Wyczyść obudowę lekko wilgotną szmatką i osusz. Nigdy nie zanurzaj w wodzie. Do ostrzy użyj szczotki miedzianej lub mosiężnej. Nie używaj alkoholu ani rozpuszczalników.

Jakie środki ostrożności należy zachować?

Element grzewczy jest bardzo gorący: unikaj kontaktu ze skórą. Używaj na niepalnej powierzchni i zachowaj odległość co najmniej 10 cm od materiałów łatwopalnych. Nie pozostawiaj włączonego urządzenia bez nadzoru. Cięcie tylko czystego styropianu.

Czy mogę ciąć inne materiały niż styropian?

Nie, urządzenie jest przeznaczone wyłącznie do cięcia i grawerowania styropianu. Używanie na innych materiałach może uszkodzić narzędzie lub spowodować pożar.

Ile czasu potrzeba na nagrzanie?

Czas nagrzewania wynosi 5 do 10 minut, w zależności od akcesorium. Drut nagrzewa się szybciej niż grot. Urządzenie automatycznie utrzymuje temperaturę po osiągnięciu.

Czy urządzenie jest odpowiednie dla dzieci?

Nie, ten produkt nie jest przeznaczony dla dzieci. Należy przechowywać go poza zasięgiem dzieci, zwłaszcza gdy jest gorący. Dzieci nie powinny wykonywać czyszczenia ani konserwacji bez nadzoru.

Co zrobić, jeśli drut grzewczy jest uszkodzony?

Jeśli drut jest odkształcony, przecięty lub spalony, należy go natychmiast wymienić. Postępuj zgodnie z procedurą wymiany w instrukcji. Nigdy nie używaj urządzenia z uszkodzonym elementem tnącym.

Gdzie mogę znaleźć części zamienne?

Skontaktuj się z producentem (Lund), aby uzyskać części zamienne, w szczególności drut grzewczy. Naprawy powinny być przeprowadzane w autoryzowanym serwisie. Nie naprawiaj samodzielnie adaptera sieciowego.

INSTRUKCJA OBSŁUGI 78894 Lund

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL GB

1. uchwyt
2. włącznik
3. przyłącze zasilacza
4. nasadka z drutem
5. nasadka z prętem grzewczym
6. nasadka do grawerowania
7. podstawka

D

Symbol wskazujący na selektywne zbieranie zużytego sprzętu elektrycznego i elektronicznego. Zużyte urządzenia elektryczne są surowcami wtórnymi - nie wolno wyrzuć ich do pojemników na odpady domowe, ponieważ zawierają substancje niebezpieczne dla zdrowia ludzkiego i środowiska! Prosimy o aktywną pomoc w oszczędnym gospodarowaniu zasobami naturalnymi i ochronie środowiska naturalnego przez przekazanie zużytego urządzenia do punktu składowania zużytych urządzeń elektrycznych. Aby ograniczyć ilość usuwanych odpadów konieczne jest ich ponowne użycie, recykling lub odzysk w innej formie.

ENVIRONMENTAL PROTECTION

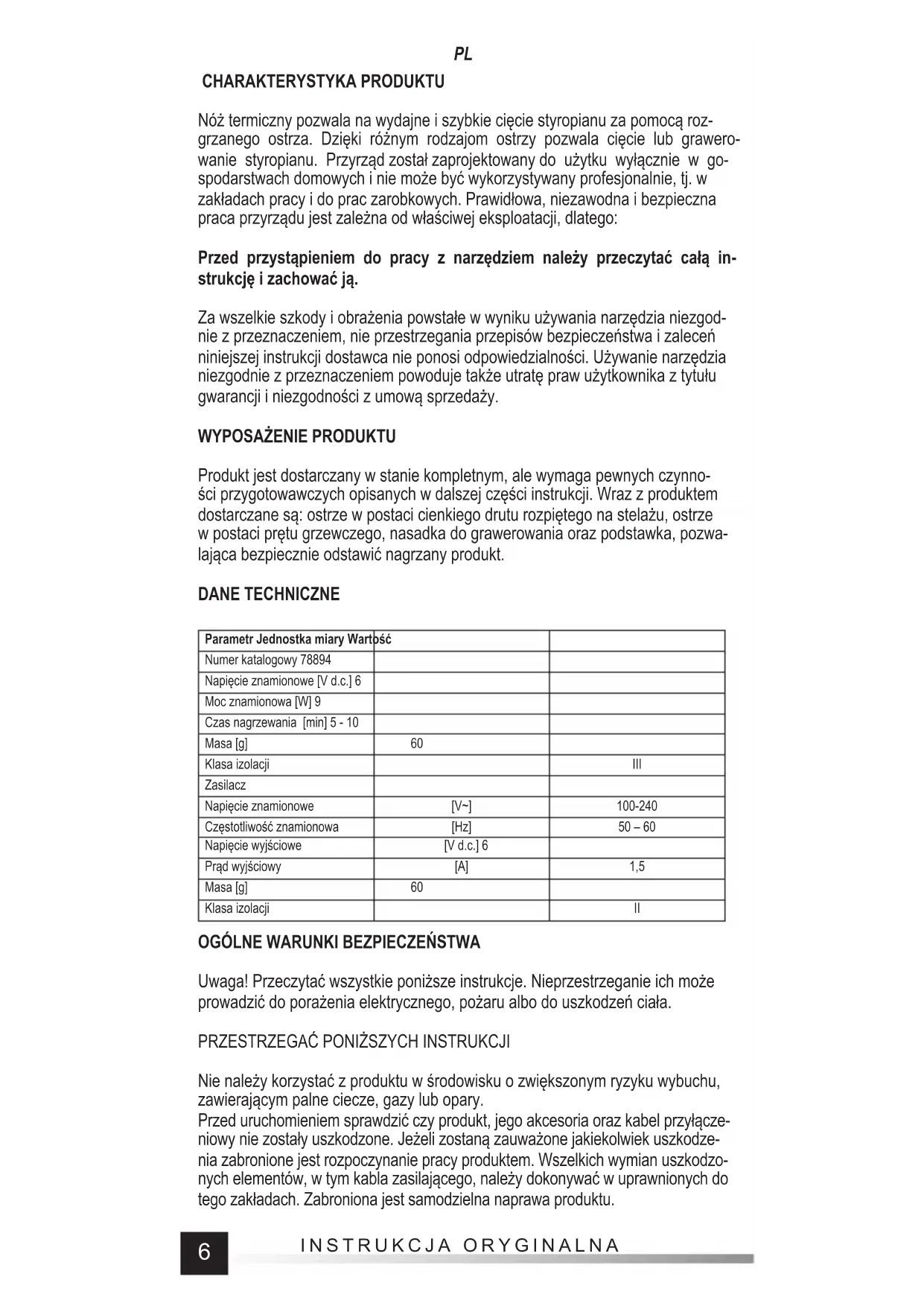

Nóż termiczny pozwala na wydajne i szybkie cięcie styropianu za pomocą rozgrzanego ostrza. Dzięki różnym rodzajom ostrzy pozwala cięcie lub grawerowanie styropianu. Przyrząd został zaprojektowany do użytku wyłącznie w gospodarstwach domowych i nie może być wykorzystywany profesjonalnie, tj. w zakładach pracy i do prac zarobkowych. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika z tytułu gwarancji i niezgodności z umową sprzedaży.

Produkt jest dostarczany w stanie kompletnym, ale wymaga pewnych czynności przygotowawczych opisanych w dalszej części instrukcji. Wraz z produktem dostarczane są: ostrze w postaci cienkiego drutu rozpiętego na stelażu, ostrze w postaci prętu grzewczego, nasadka do grawerowania oraz podstawka, pozwalająca bezpiecznie odstawić nagrzany produkt.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy 78894
Napięcie znamionowe [V d.c.] 6
Moc znamionowa [W] 9
Czas nagrzewania [min] 5 - 10
Masa [g]	60
Klasa izolacji		III
Zasilacz
Napięcie znamionowe	[V~]	100-240
Częstotliwość znamionowa	[Hz]	50 – 60
Napięcie wyjściowe	[V d.c.] 6
Prąd wyjściowy	[A]	1,5
Masa [g]	60
Klasa izolacji		II

OGÓLNE WARUNKI BEZPIECZEŃSTWA

Uwaga! Przeczytać wszystkie poniższe instrukcje. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do uszkodzeń ciała.

PRZESTRZEGAĆ PONIŻSZYCH INSTRUKCJI

Nie należy korzystać z produktu w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary.

Przed uruchomieniem sprawdzić czy produkt, jego akcesoria oraz kabel przyłączeniowy nie zostały uszkodzone. Jeżeli zostaną zauważone jakiekolwiek uszkodzenia zabronione jest rozpoczynanie pracy produktem. Wszelkich wymian uszkodzonych elementów, w tym kabla zasilającego, należy dokonywać w uprawnionych do tego zakładach. Zabroniona jest samodzielna naprawa produktu.

PL

Produkt jest przeznaczony tylko do pracy wewnątrz pomieszczeń. Nie należy narażać produktu na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza produktu zwiększa ryzyko porażenia prądem elektrycznym. Nie zanurzać produktu w wodzie lub innej cieczy.

Produkt należy podłączać tylko do sieci elektrycznej o napięciu i częstotliwości widocznych na tabliczce znamionowej urządzenia. Wtyczka kabla zasilającego musi pasować do gniazdka sieciowego. Nie wolno modyfi kować wtyczki. Nie wolno stosować żadnych adapterów w celu przystosowania wtyczki do gniazdka.

Niemodyfi kowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Produkt wykonany w I klasie izolacji elektrycznej zawsze musi być podłączony do gniazdka wyposażonego w przewód ochronny. Sieć zasilająca powinna być wyposażona w bezpiecznik różnicowo-prądowy o prądzie zadziałania nie większym niż 30 mA.

Po każdym wykorzystaniu należy odłączyć wtyczkę kabla zasilającego od gniazda sieciowego. Zawsze odłącać urządzenie od zasilania jeżeli pozostanie on bez nadzoru oraz przed składaniem, rozkładaniem lub czyszczeniem.

Urządzenia podłączonego do zasilania nie należy zostawiać bez nadzoru.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia produktu, podłączania i odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi elementami. Uszkodzenie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym. W przypadku uszkodzenia kabla zasilającego (np. przecięcie, stopienie izolacji) należy natychmiast odłączyć wtyczkę kabla od gniazdka, a następnie przekazać produkt do autoryzowanego zakładu naprawczego. Zabronione jest użytkowanie produktu z uszkodzonym kablem zasilającym. Zabroniona jest naprawa kabla zasilającego, kabel musi zostać wymieniony na nowy w autoryzowanym punkcie serwisowym.

Przed montażem, demontażem lub regulacją akcesoriów produktu należy odłączyć wtyczkę przewodu zasilającego od gniazda sieciowego.

Przed uruchomieniem produktu należy się upewnić, że wybrane akcesorium zostało poprawnie zamontowane.

Nie przeciązać produktu. Temperatura obudowy nie może przekroczyć 60 °C. Przeciążanie produktu spowoduje jego szybsze zużycie, a także może spowodować uszkodzenie oraz zwiększa ryzyko porażenia prądem elektrycznym.

Podczas pracy produkt należy mieć cały czas pod nadzorem.

Produkt nie jest przeznaczony do użytkowania przez dzieci. Trzymać produkt oraz jego kabel poza zasięgiem dzieci. Należy zwrócić uwagę, żeby dzieci nie potraktowały produktu jako zabawkę.

Dzieci bez nadzoru nie powinny wykonywać czyszczenia i konserwacji produktu.

Trzymać urządzenie poza zasięgiem dzieci jeżeli jest zasilane lub stygnie.

Produkt nie jest przeznaczony do użytkowania przez osoby o obniżonych możliwościach fi zycznych, umysłowych i osoby o braku doświadczenia i znajomości urządzenia, chyba, że zostanie zapewniony zostanie nadzór lub instruktaż odnośnie do użytkowania produktu w bezpieczny sposób, tak aby związane z tym zagrożenia były zrozumiałe.

OBSŁUGA PRODUKTU

Przygotowanie do pracy

Uwaga! Wszystkie czynności opisane w tym punkcie należy przeprowadzić przy odłączonym zasilaniu produktu. Należy się upewnić, że wtyczka kabla zasilającego została wijęta z gniazdka sieciowego. Grot produktu powinien być całkowicie wystudzony.

Unieść drucianą część podstawki tak, aby zaparła się o występy zawiasu. Umożliwi to umieszczenie urządzenia we wgłębieniu drutu. Urządzenie należy umieścić, aby wgłębienie znalazło się pomiędzy obudową uchwytu, a nasadką, grot

PL

powinien być skierowany ku górze (II). Ciężar urządzenia powinien uniemożliwić zamknięcie się podstawki.

Należy wybrać jedną z nasadek przeznaczonych do danego rodzaju pracy.

Nasadka z drutem rozpiętym na stelażu służy do cięcia gdzie istotna jest jak najmniejsza grubość cięcia, np. przy wycinaniu elementów o niewielkich rozmiarach. Wielkość elementu jest ograniczona fi gurą utworzoną pomiędzy stelażem i drutem.

Nasadka z prętem grzewczym służy do swobodnego cięcia styropianu, grubość cięcia jest większa niż przypadku cięcia drutem, ale nie występują ograniczenia wielkościowe.

Nasadka do grawerowania służy cięcia styropianu o niewielkiej grubości lub wycinania wzorów w styropianie.

Wybraną nasadkę należy podłączyć do rękojeści wsuwając nasadkę w gniazdo rękojeści (III).

Włączanie i wyłącznie urządzenia

Uwaga! Urządzenie bezpośrednio po włączeniu rozpocznie nagrzewanie, a następnie po osiągnieciu temperatury znamionowej jej samoczynne podtrzymywanie. W związku z powyższym, należy upewnić się, że włącznik znajduje się w pozycji wyłączony – OFF, następnie podłączyć do niego wybraną nasadkę. Do gniazda na końcu uchwytu podłączyć wtyczkę zasilacza (IV). Urządzenie włączyć, przesuwając włącznik w pozycję włączony – ON, a następnie urządzenie na podstawce tak, aby element tnący, nie miały styczności z żadnym przedmiotem, a także nie znajdowały się w pobliżu łatwopalnego materiału. Należy zachować odległość co najmniej 10 cm od elementu tnącego. Podstawkę należy umieścić na niepalnym podłożu.

Ostrzeżenie! Element tnący jest bardzo gorące. Przy kontakcie ze skórą może spowodować poważne poparzenia. Należy też unikać kontaktu z przypadkowymi przedmiotami, wysoka temperatura może spowodować ich zniszczenie, a także być przyczyną pożaru.

Ostrzeżenie! Zabronione jest używanie innego zasilacza niż ten dołączony do zestawu. W przypadku jego utraty lub uszkodzenia należy skontaktować się producentem w celu uzyskania nowego zasilacza.

Praca urządzeniem

Ciąć można tylko czysty styropian, pozbawiony śladów kleju, farby, lakieru czy jakichkolwiek innych zanieczyszczeń. Zanieczyszczenia mogą uniemożliwić cięcie lub zapalić się przy kontakcie z rozgrzanym nożem.

Ciąć można po zakończeniu nagrzewania, czas nagrzewania zależy od zastosowanej nasadki, drut rozgrzewa się szybciej niż noże wykonane z prętów.

Ciąć płynnymi ruchami, a prędkość cięcia dostosować do grubości materiału. Nie zatrzymywać elementu tnącego w materiale.

Zaleca się przeprowadzić próby cięcia na materiale odpadowym.

W przypadku przecinania upewnić się, że gorący nóż nie uszkodzi podłoża.

Należy oprzeć styropian na krawędzi np. stołu tak, aby cięcie dotyczyło części wystającej poza krawędź.

Po skończonej pracy oraz w chwilach, gdy urządzenie nie jest używane należy je umieszczać na podstawce.

Studzenie i wymiana elementu tnącego

W przypadku potrzeby wymiany elementu tnącego w trakcie pracy należy odstawić urządzenie na podstawkę, wyłączyć je przesuwając włącznik w pozycję wyłączony – OFF, a następnie odczekać do całkowitego, samoczynnego ostudzenia elementu tnącego. Nie przyspieszać studzenia np. przez zanurzanie elementu tnącego w wodzie lub innym płynie.

PL

KONSERWACJA I PRZECHOWYWANIE

Po zakończeniu użytkowania należy urządzenie odstawić na podstawkę, odłączyć od zasilania, wyciągając wtyczkę zasilacza i poczekać do całkowitego wystudzenia. Obudowę urządzenia czyścić za pomocą lekko wilgotnej ściereczki, a następnie osuszyć lub pozostawić do wyschnięcia. Nigdy nie zanurzać urządzenia w wodzie lub innym płynie. Nie stosować do czyszczenia, alkoholu, rozpuszczalników, środków żrących lub ściernych. Element tnący należy czyścić za pomocą miedzianej lub mosiężnej szczotki. W przypadku zaobserwowania uszkodzeń grotu należy skontaktować się z producentem w celu uzyskania zamienników. Zabronione jest użytkowanie produktu z uszkodzonym, np. zgiętym, przepalonym elementem tnącym.

Produkt przechowywać w miejscach suchych, zacienionych i z dobrą wentylacją. Miejsce przechowywania powinno chronić przed dostępem do urządzenia osób niepowołanych, a zwłaszcza dzieci. Zaleca się produkt przechowywać w opakowaniu dostarczonym z produktem.

Wymiana drutu grzewczego

Jeżeli drut tnący zostanie trwale odkształcony, przerwany lub zanieczyszczony w nadmierny sposób należy go wymienić na nowy. Wymianę należy przeprowadzić tylko przy całkowicie wystudzonym elemencie tnącym, a samo urządzenie należy wyłączyć i odłączyć od zasilania.

Poprzedni drut należy całkowicie usunąć, za pomocą szczypiec. Zachować ostrożność, żeby nie uszkodzić stelażu drutu.

Końce stelaża są wyposażone w nacięcia, na jednym nacięciu należy nawinąć kilka zwojów drutu. Następnie wolny, dłuższy koniec drutu przeciągnąć do nacięcia na drugim końcu stelaża i nawinąć kilka zwojów wokół nacięcia. Wolne końca drutu owinąć wokół drutu na długości ok. 1 cm (V), a pozostałą część odciąć za pomocą obcęgów.
