| Termék típusa | Polisztirol vágó forró kés |
| Márka | Lund |
| Modell | 78894 |
| Névleges feszültség (vágó) | 6 V egyenáram |
| Névleges teljesítmény | 9 W |
| Fűtési idő | 5-10 perc |
| Tömeg (vágó) | 60 g |
| Szigetelési osztály (vágó) | III |
| Hálózati tápegység | 100-240 V ~, 50-60 Hz |
| Kimeneti feszültség (adapter) | 6 V egyenáram / 1,5 A |
| Tömeg (adapter) | 60 g |
| Szigetelési osztály (adapter) | II |
| Tartozékok | Drót penge, fűtőszál, gravírozó tartozék, állvány |
| Rendeltetésszerű használat | Expandált polisztirol vágása és gravírozása |
| Vágandó anyag | Tiszta expandált polisztirol (ragasztó, festék nélkül) |
| Üzemi hőmérséklet | Automatikus fűtés névleges hőmérsékletig |
| Minimális biztonsági távolság | 10 cm gyúlékony anyagoktól |
| Test karbantartása | Enyhén nedves ruhával, ne merítse vízbe |
| Penge tisztítása | Réz vagy sárgaréz kefe |
| Fűtőszál cseréje | Lehetséges, fogóval kivehető |
| Ajánlott tárolás | Száraz, árnyékos, jól szellőző helyen, gyermekektől elzárva |
Gyakran ismételt kérdések - 78894 Lund
Felhasználói kérdések a következőről 78894 Lund
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Mérőeszközök PDF formátumban ingyenesen! Találja meg kézikönyvét 78894 - Lund és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. 78894 márka Lund.
HASZNÁLATI ÚTMUTATÓ 78894 Lund
- fogantyú
- bekapcsológomb
- tápcsatlakozó
- drót feltét
- fütörudas feltét
- gravírozó feltét
- alátét
E
A használt elektromos és elektronikus eszközök szelektív gyűjtésére vonatkozó jelzés: A használt elektromos berendezések újrafelhasználható nyersanyagok – nem szabad őket a háztartási hulladékokkal kidobni, mivel az emberi egészségre és a környezetre veszélyes anyagokat tartalmaznak! Kérjük, hogy aktívan segítse a természeti forrásokkal való aktív gazdálkodást az elhasznált berendezéseknek a tönkrement elektromos berendezéseket gyűjtő pontra történő beszállításával. Ahhoz, hogy a megsemmisítendő hulladékok mennyiségének csökkentése érdekében szükséges a berendezések ismételt vagy újra felhasználása, illetve azoknak más formában történő visszanyerése.
PROTEJAREA MEDIULUI

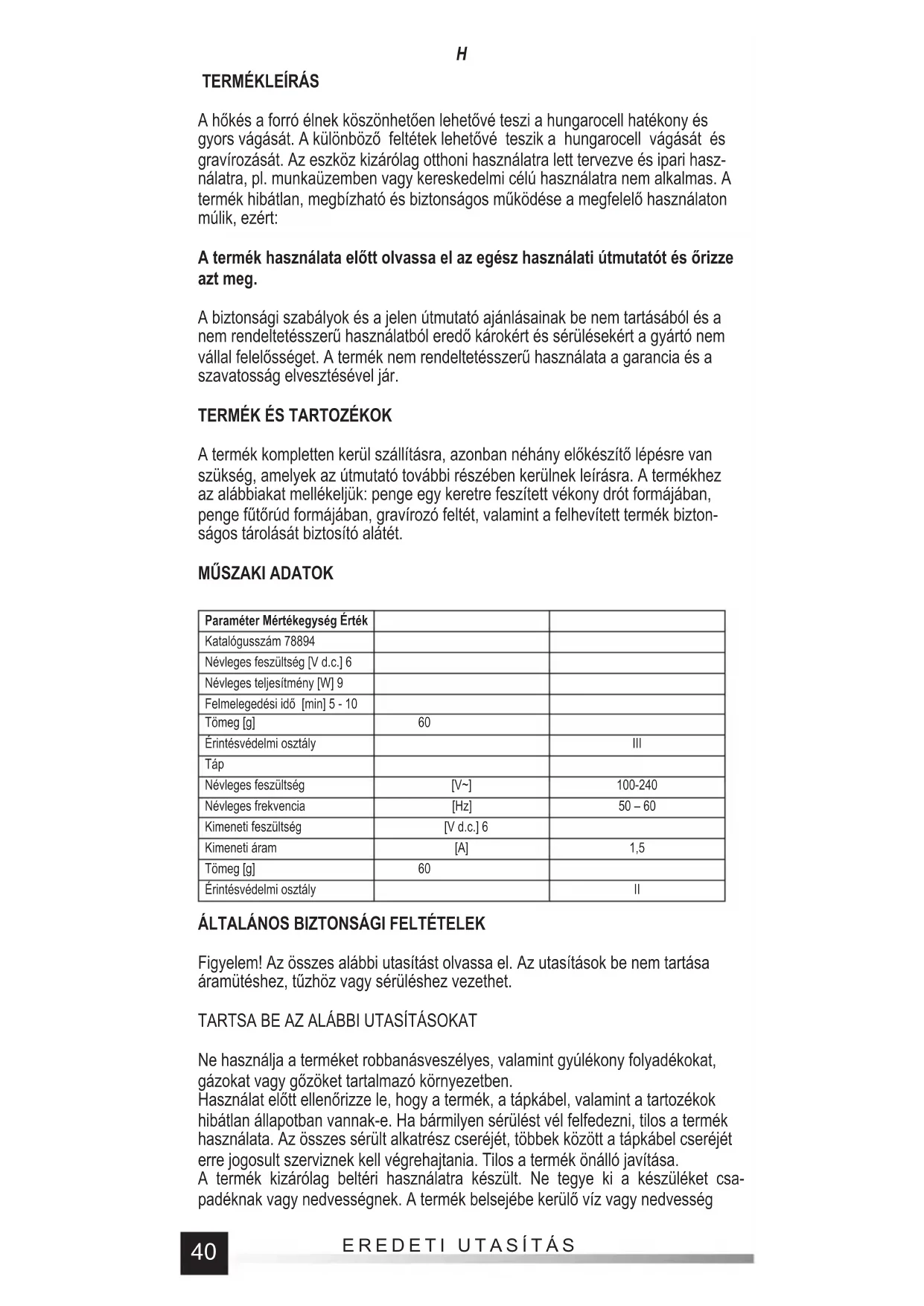

A hökés a forró élnek köszönhetően lehetővé teszi a hungarocell hatékony és gyors vágását. A különböző feltétek lehetővé teszik a hungarocell vágását és gravírozását. Az eszköz kizárólag otthoni használatra lett tervezve és ipari használatra, pl. munkaüzemben vagy kereskedelmi célú használatra nem alkalmas. A termék hibátlan, megbízható és biztonságos működése a megfelelő használaton múlik, ezért:
A termék használata előtt olvassa el az egész használati útmutatót és őrizze azt meg.
A biztonsági szabályok és a jelen útmutató ajánlásainak be nem tartásából és a nem rendeltetésszerű használatból eredő károkért és sérülésekért a gyártó nem vállal felelősséget. A termék nem rendeltetésszerű használata a garancia és a szavatosság elvesztésével jár.
TERMÉK ÉS TARTOZÉKOK
A termék kompletten kerül szállításra, azonban néhány előkészítő lépésre van szükség, amelyek az útmutató további részében kerülnek leírásra. A termékhez az alábbiakat mellékeljük: penge egy keretre feszített vékony drót formájában, penge fűtőrúd formájában, gravírozó feltét, valamint a felhevített termék biztonságos tárolását biztosító alátét.
MÜSZAKI ADATOK
| Paraméter Mértékegység Érték | ||
| Katalógusszám 78894 | ||
| Névleges feszültség [V d.c.] 6 | ||
| Névleges teljesítmény [W] 9 | ||
| Felmelegedési idő [min] 5 - 10 | ||
| Tömeg [g] | 60 | |
| Érintésvédelmi osztály | III | |
| Táp | ||
| Névleges feszültség | [V~] | 100-240 |
| Névleges frekvencia | [Hz] | 50 – 60 |
| Kimeneti feszültség | [V d.c.] 6 | |
| Kimeneti áram | [A] | 1,5 |
| Tömeg [g] | 60 | |
| Érintésvédelmi osztály | II |
ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK
Figyelem! Az összes alábbi utasítást olvassa el. Az utasítások be nem tartása áramütéshez, tűzhöz vagy sérüléshez vezethet.
TARTSA BE AZ ALÁBBI UTASÍTÁSOKAT
Ne használja a terméket robbanásveszélyes, valamint gyúlékony folyadékokat, gázokat vagy gözöket tartalmazó környezetben.
Használat előtt ellenőrizze le, hogy a termék, a tápkábel, valamint a tartozékok hibátlan állapotban vannak-e. Ha bármilyen sérülést vél felfedezni, tilos a termék használata. Az összes sérült alkatrész cseréjét, többek között a tápkábel cseréjét erre jogosult szerviznek kell végrehajtania. Tilos a termék önálló javítása.
A termék kizárólag beltéri használatra készült. Ne tegye ki a készüléket csapadéknak vagy nedvességnek. A termék belsejébe kerülő víz vagy nedvesség
H
növeli az elektromos áramütés kockázatát. Ne merítse a terméket vízbe vagy egyéb folyadékba.
A terméket kizárólag a készüléken található adattáblán feltüntetett feszültségnek és frekvenciának megfelelő elektromos hálózathoz csatlakoztassa. A tápkábel dugójának illenie kell az elektromos aljzatba. Nem szabad a dugót módosítani. Tilos a tápkábelt adapter segítségével az aljzathoz igazítani. A nem módosított, aljzatba illő dugó használata csökkenti az elektromos áramütés kockázatát.
A termék I. érintésvédelmi osztályba tartozik, mindig földeléssel ellátott fali aljzatba kell csatlakoztatni. Az elektromos hálózatnak egy maximum 30 mA-nél működésbe lépő áram-védőkapcsolóval kell rendelkeznie.
Minden használat után húzza ki a tápkábel dugóját az elektromos aljzatból. A készülék felügyelet nélkül hagyása, tárolása, szétszedése és tisztítása előtt mindig húzza ki a terméket az áramból.
Ne hagyja felügyelet nélkül az áramhoz csatlakoztatott készüléket.
Ne terhelje túl a tápkábelt. Ne használja a tápkábelt a termék áthelyezéséhez és a dugó aljzatból való kihúzásához. Kerülje, hogy a tápkábel meleg felülettel, olajjal, éles tárggyal vagy mozgó alkatrésszel érintkezzen. A tápkábel károsodása növeli az elektromos áramütés kockázatát. Sérült tápkábel esetén (pl. átvágott kábel, megolvadt szigetelés) azonnal húzza ki a dugót az aljzatból, majd adja le a terméket hivatalos szervizben. Tilos a terméket sérült tápkábellel használni. Tilos a tápkábel javítása, azt minden esetben hivatalos szerviznek kell egy újra cserélnie.
A termék tartozékainak felhelyezése, levétele vagy beállítása előtt húzza ki a dugót az elektromos aljzatból.
A termék elindítása előtt győződjön meg, hogy a kiválasztott tartozék megfelelően lett-e rögzítve.
Ne terhelje túl a terméket. A ház hőmérséklete nem haladhatja meg a 60 °C-t. A termék túlterhelése gyorsabb elhasználódáshoz vezet, károsodást okozhat, valamint növeli az elektromos áramütés kockázatát is.
Működés közben folyamatosan felügyelje a terméket.
Gyermekek nem használhatják a terméket. Tartsa a készüléket és a vezetéket gyermekektől távol. Ügyeljen arra, hogy a gyermekek ne kezeljék játékszerként a készüléket.
Gyermekek felügyelet nélkül ne tisztítsák a terméket és ne végezzenek rajta kar- bantartási munkálatokat.
Az áramhoz csatlakoztatott és lehülő terméket tartsa gyermekektől távol.
A készüléket csak akkor használhatják korlátozott fi zikai, érzékszervi vagy szellemi képességekkel élő vagy megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek, ha felügyelet alatt állnak vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan és megértik a fennálló veszélyeket.
A TERMÉK HASZNÁLATA
Előkészítés
Figyelem! Az ebben a pontban részletezett munkálatok akkor végezhetők el, ha a termék nincs áramforráshoz csatlakoztatva. Győződjön meg arról, hogy a tápvezeték dugója ki lett húzva az elektromos aljzatból. A forrasztóhegy legyen teljesen lehülve.
Emelje meg az alátét drótos részét úgy, hogy a csapágy pöckeire támaszkodjon. Ez lehetővé teszi a készülék behelyezését a drót mélyedéseibe. A készüléket úgy kell elhelyezni, hogy a mélyedés a fogantyú burkolata és a feltét közé kerüljön, a drót pedig felfelé nézzen (II). A készülék súlya akadályozza meg az alátét bezáródását.
Válassza ki a végrehajtani kívánt feladatnak megfelelő feltétet. A keretre feszített drótos feltét olyan vágásra szolgál, ahol fontos a lehető legkisebb vágási vastagság, pl. kis méretű elemek kivágásakor. Az elem méretét a keret és a drót közötti terület korlátozza.
H
A fütörúd hungarocell szabad vágására szolgál, a vágási vastagság nagyobb, mint a drót esetében, de nincsenek méretre vonatkozó korlátozások.
A gravírozó feltét kis vastagságú hungarocell vágására, vagy minták kivágására szolgál.
Csatlakoztassa a kiválasztott feltétet a fogantyúhoz a feltét fogantyún található foglalatba való betolásával (III).
Készülék bekapcsolása és kikapcsolása
Figyelem! A készülék az áramforrás csatlakoztatása után elkezd felhevülni, majd a névleges hőmérséklet elérése után automatikusan megtartja az adott hőmérsékletet.
A fentiekre való tekintettel győződjön meg, hogy a kapcsoló kikapcsolt - OFF helyzetben van, majd csatlakoztassa a kívánt feltétet. Csatlakoztassa a tápegység dugóját a fogantyú végén található aljzatba (VI). Kapcsolja be a készüléket a gomb bekapcsolt - ON helyzetbe való eltolásával, majd helyezze a készüléket az alátétre úgy, hogy a vágórész ne érjen hozzá semmilyen tárgyhoz, valamint, hogy ne kerüljön gyúlékony anyag közelébe. Tartson legalább 10 cm távolságot a vágórésztől. Helyezze az alátétet tűzálló felületre.
Figyelem! A vágórész nagy forró. Bőrrel való érintkezéskor égési sérülést okozhatnak. Kerülje a tárgyakkal való véletlenszerű érintkezését, a magas hömérséklet kárt tehet bennük, valamint tűz kialakulásához vezethet.
Figyelem! Tilos a készlet részét képező tápegységtől eltérő tápegységet használni. A tápegység elvesztésekor vagy károsodásakor vegye fel a kapcsolatot a gyártóval új tápegység beszerzése céljából.
A készülék használata
Kizárólag tiszta, ragasztótól, festéktől, lakktól vagy egyéb szennyeződéstől mentes hungarocellt vágjon. A szennyeződések ellehetetleníthetik a vágást, vagy felgyulladhatnak a forró késsel való érintkezéskor.
A vágás a felmelegedést követően kezdhető el, a felmelegedési idő a rögzített vágórész típusától függ, a drót hamarabb felmelegszik, mint a fütőrudas feltét.
Folyamatos mozdulattal vágjon, a vágási sebességet igazítsa hozzá a vágott anyag vastagságához. Ne állítsa meg a vágórészt az anyagban.
Érdemes a vágást egy hulladékdarabon kipróbálni.
Átvágás esetén győződjön meg, hogy a forró kés nem fog kárt tenni az alátétben.
Helyezze a hungarocellt pl. asztalra úgy, hogy a vágni kívánt rész túllógjon az asztal peremén.
A munka befejezésekor, valamint akkor, amikor a készülék használaton kívül van, a forrasztónak az alátéten kell lennie.
Vágórész lehütése és cseréje
Ha a vágórész használat közbeni cseréjére van szükség, tegye le a készüléket az alátétre, állítsa a kapcsolót kikapcsolt - OFF helyzetbe, majd várja meg, hogy a vágórész magától teljesen lehüljön. Ne sürgesse a lehülést pl. a vágórész vizbe vagy egyéb folyadékba való merítésével.
KARBANTARTÁS ÉS TÁROLÁS
A használatot követően helyezze a készüléket az alátétre, majd szüntesse meg a termék áramellátását a dugó aljzatból való kihúzásával és várja meg, hogy a ké- szülék teljesen lehüljön. A készülékházat enyhén nedves ronggyal tisztítsa, majd szárítsa meg, vagy hagyja megszáradni. Soha ne merítse a készüléket vízbe vagy egyéb folyadékba. Tisztításkor ne használjon alkoholt, oldószert, valamint maró és súroló hatású tisztítószert. A vágórészt vörösréz vagy sárgaréz kefével kell tisztítani. Ha a vágórészen sérülést vél észrevenni, vegye fel a kapcsolatot a gyártóval cserealkatrész beszerzése céljából. Tilos a terméket sérült, pl. meghaj- lott vagy elhasználódott vágórésszel használni.
H
A terméket száraz, árnyékos és jól szellőző helyen használja. A tárolási helyhez ne férjenek hozzá hívatlan személyek, különösképpen gyermekek. Ajánlott a terméket a gyári csomagolásban tárolni.
Fütödrót csere
Ha a vágódrót tartósan eldeformálódik, pl. elszakad vagy túlzottan szennyeződik, cserélje ki egy újra. A csere csak akkor hajtható végre, amikor a vágóelem teljesen lehült, a készüléket pedig ki kell kapcsolni és ki kell húzni a konnektorból. A régi drótot teljesen távolítsa el egy fogó segítségével. Ügyeljen arra, hogy ne tegyen kárt a drót keretében.
A keret végei egy bevágással vannak ellátva. Néhányszor csavarja fel a drótot az egyik bevágásnál. Ezt követően a drót szabad, hosszabbik végét húzza át a keret másik végéhez és csavarja fel néhányszor a bevágásnál. A drót szabad végeit csavarja fel a keretre kb. 1 cm szélességben (V), a maradékot pedig vágja le egy fogóval.
