NAUDOJIMO INSTRUKCIJA 78894 Lund

5. antgalis su įšylančiu strypu

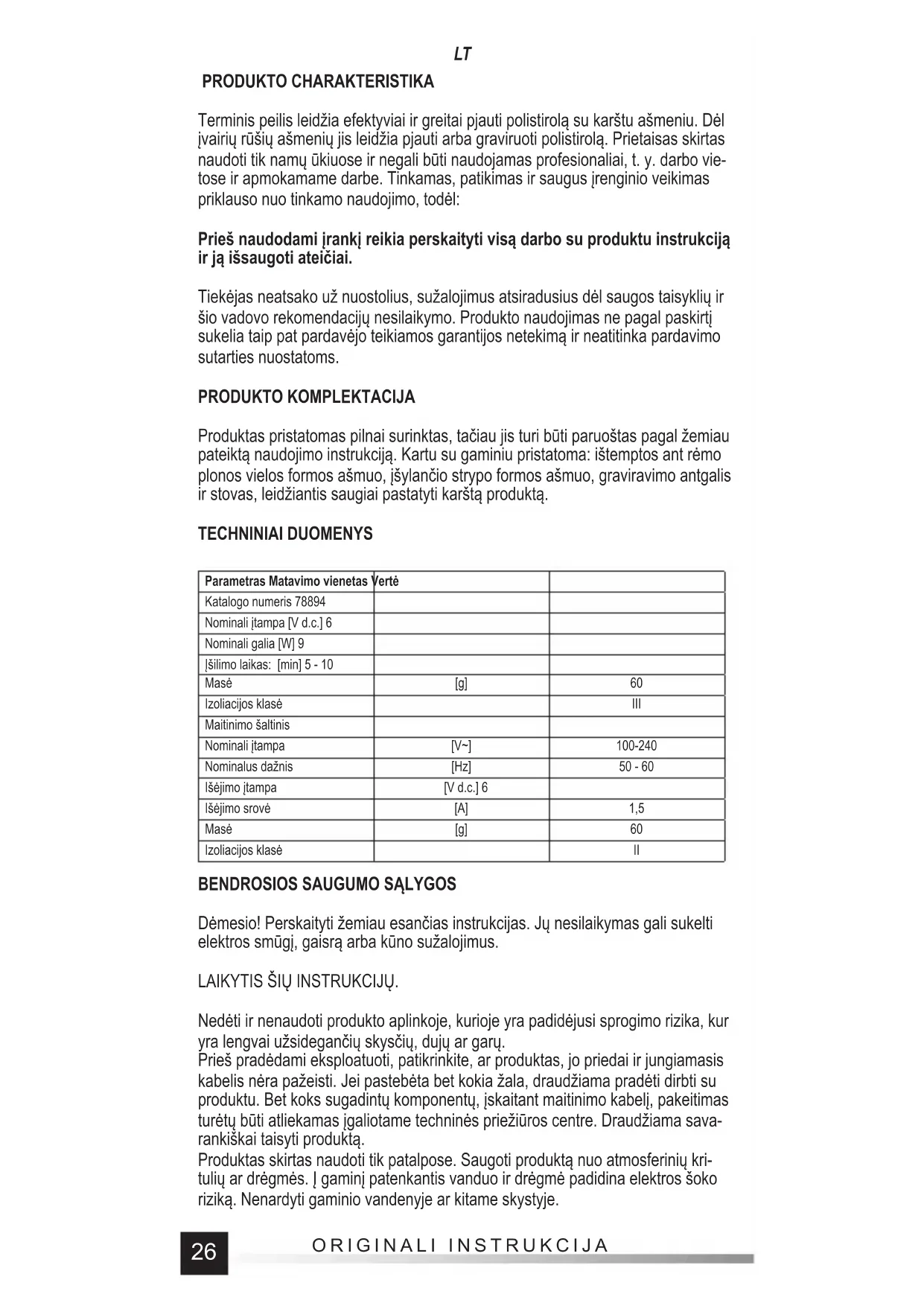

PRODUKTO CHARAKTERISTIKA Terminis peilis leidžia efektyviai ir greitai pjauti polistirolą su karštu ašmeniu. Dėl įvairių rūšių ašmenių jis leidžia pjauti arba graviruoti polistirolą. Prietaisas skirtas naudoti tik namų ūkiuose ir negali būti naudojamas profesionaliai, t. y. darbo vie- tose ir apmokamame darbe. Tinkamas, patikimas ir saugus įrenginio veikimas priklauso nuo tinkamo naudojimo, todėl: Prieš naudodami įrankį reikia perskaityti visą darbo su produktu instrukciją ir ją išsaugoti ateičiai. Tiekėjas neatsako už nuostolius, sužalojimus atsiradusius dėl saugos taisyklių ir šio vadovo rekomendacijų nesilaikymo. Produkto naudojimas ne pagal paskirtį sukelia taip pat pardavėjo teikiamos garantijos netekimą ir neatitinka pardavimo sutarties nuostatoms. PRODUKTO KOMPLEKTACIJA Produktas pristatomas pilnai surinktas, tačiau jis turi būti paruoštas pagal žemiau pateiktą naudojimo instrukciją. Kartu su gaminiu pristatoma: ištemptos ant rėmo plonos vielos formos ašmuo, įšylančio strypo formos ašmuo, graviravimo antgalis ir stovas, leidžiantis saugiai pastatyti karštą produktą. TECHNINIAI DUOMENYS Parametras Matavimo vienetas Vertė Katalogo numeris 78894 Nominali įtampa [V d.c.] 6 Nominali galia [W] 9 Įšilimo laikas: [min] 5 - 10 Masė [g] 60 Izoliacijos klasė III Maitinimo šaltinis Nominali įtampa [V~] 100-240 Nominalus dažnis [Hz] 50 - 60 Išėjimo įtampa [V d.c.] 6 Išėjimo srovė [A] 1,5 Masė [g] 60 Izoliacijos klasė II

BENDROSIOS SAUGUMO SĄLYGOS

Dėmesio! Perskaityti žemiau esančias instrukcijas. Jų nesilaikymas gali sukelti elektros smūgį, gaisrą arba kūno sužalojimus. LAIKYTIS ŠIŲ INSTRUKCIJŲ. Nedėti ir nenaudoti produkto aplinkoje, kurioje yra padidėjusi sprogimo rizika, kur yra lengvai užsidegančių skysčių, dujų ar garų. Prieš pradėdami eksploatuoti, patikrinkite, ar produktas, jo priedai ir jungiamasis kabelis nėra pažeisti. Jei pastebėta bet kokia žala, draudžiama pradėti dirbti su produktu. Bet koks sugadintų komponentų, įskaitant maitinimo kabelį, pakeitimas turėtų būti atliekamas įgaliotame techninės priežiūros centre. Draudžiama sava- rankiškai taisyti produktą. Produktas skirtas naudoti tik patalpose. Saugoti produktą nuo atmosferinių kri- tulių ar drėgmės. Į gaminį patenkantis vanduo ir drėgmė padidina elektros šoko riziką. Nenardyti gaminio vandenyje ar kitame skystyje.27 ORIGINALI INSTRUKCIJA

Produktas turėtų būti prijungtas tik prie prietaiso duomenų lentelėje maitinimo įtampos ir dažnio. Maitinimo kabelio kištukas turi atitikti maitinimo lizdą. Kištuko negalima modifi kuoti. Kištuko prijungimui prie lizdo nenaudoti jokių adapterių. Prie lizdo tinkantis nemodifi kuotas kištukas sumažina elektros smūgio riziką. Produktas, pagamintas I elektros izoliacijos klasėje, visada turi būti prijungtas prie apsauginį laidą turinčio lizdo. Maitinimo tinkle turi būti įrengtas liekamosios srovės įtaisas, kurio veikimo srovė yra ne didesnė kaip 30 mA. Po kiekvieno naudojimo atjungti maitinimo kabelį iš elektros lizdo. Visada atjunkite įrenginį iš maitinimo, jei jis liks be priežiūros, bei prieš surenkant, išardant arba valant. Prie elektros prijungto įrenginio negali palikti be priežiūros. Neperkrauti maitinimo kabelio. Nenaudoti maitinimo laido nešiojimui, kištuko prijungimui arba atjungimui nuo maitinimo lizdo. Vengti elektros laido kontakto su šiluma, alyvomis, aštriais kraštais ir judančiomis dalimis. Maitinimo kabelio pažeidimas padidina elektros šoko riziką. Jei elektros laidas sugadintas (pvz. supjaustytas, išsileidusi izoliacija), nedelsiant atjunkti kabelio kištuką nuo lizdo, o tada perduoti produktą į autorizuotą remontų įmonę. Draudžiama naudoti pro- duktą su pažeistu maitinimo kabeliu. Draudžiama taisyti maitinimo kabelį, jį reikia pakeisti nauju autorizuotame techninės priežiūros centre. Prieš montuojant, išmontuojant arba sureaguojant gaminio priedus - atjunkti mai- tinimo kabelį iš maitinimo lizdo. Prieš įjungiant produktą reikia įsitikinti ar parinktas priedas tinkamai įdėtas. Neperkrauti produkto. Korpuso temperatūrą negali viršyti 60

C. Produkto per- krovimas sutrumpins jo veiksmingumo laiką , taip pat gali sukelti sugedimus ir padidinti elektros smūgio pavojų. Darbo metu produktas turi būti nuolat prižiūrimas. Šis produktas nėra skirtas naudoti vaikams. Laikyti produktą ir jo kabelį vaikams nepasiekiamoje vietoje. Svarbu atkreipti dėmesį, kad vaikai nenaudotų šio ga- minio kaip žaislo. Vaikams be priežiūros negalima leisti atlikti produkto valymo ir priežiūros. Laikyti prietaisą vaikams nepasiekiamoje vietoje, kai jis įjungtas arba aušinamas. Produktas nėra skirtas naudoti asmenims su sumažėjusiais fi ziniais ar psichiniais gebėjimais ir asmenims, neturintiems patirties ir žinių apie prietaisą, išskyrus atvejus, kai yra priežiūra ar nurodymai dėl produkto naudojimo saugumo, taip, kad būtų suprasta susijusi su tuo rizika. PRODUKTO VALDYMAS Paruošimas darbui Dėmesio! Visos šiame skyriuje aprašyti veiksmai turi būti atliekami kai produktas yra atjungtas nuo elektros tinklo. Reikia įsitikinti ar maitinimo laido kištukas buvo pašalintas iš elektros tinklo lizdo. Produkto antgalis turi būti visiškai atvėsęs. Pakelti vielinę stovo dalį taip, kad ji atsiremtų į vyrių iškyšas. Tai leis įdėti įrenginį į vielos įdubą. Įrenginį įdėti taip, kad įdubimas būtų tarp laikiklio korpuso ir ant- galio. Antgalio galas turėtų būti nukreiptas į viršų (II). Įrenginio svoris turi neleisti stovui užsidaryti. Reikia pasirinkti vieną iš antgalių skirtą konkrečios rūšies darbų atlikimui. Ištemp- tos ant rėmo plonos vielos formos ašmuo naudojamas pjovimui, kai svarbus ma- žiausias galimas pjūvio storis, pvz., išpjaunant mažus elementus. Elemento dydį riboja fi gūra sudaryta tarp rėmo ir vielos. Antgalis su įšylančiu strypu naudojamas laisvam polistirolo pjovimui, pjovimo storis yra didesnis nei pjovimo viela atveju, tačiau nėra jokių dydžio apribojimų. Graviravimo antgalis naudojamas pjauti mažo storio polistirolui arba raštų ant polistirolo pjovimui. Pasirinktas antgalis turi būti prijungtas prie rankenos, įkišant antgalį į rankenos lizdą (III).28 ORIGINALI INSTRUKCIJA

Įrenginio įjungimas ir išjungimas Dėmesio! Įrenginys pradės šilti iškart po įjungimo, o po to, kai pasiekia nominalią temperatūrą, ji bus savaime palaikoma. Atsižvelgiant į tai, kas parašyta pirmiau, reikia įsitikinti, kad jungiklis yra išjungtoje padėtyje - OFF, tada reikia prijungti pasirinktą antgalį. Prie laikiklio gale esančio lizdo prijungti maitinimo šaltinio kištuką (IV). Įjungti įrenginį, perjungiant jungiklį į įjungimo padėtį - ON, tada pastatyti įrenginį ant stovo taip, kad pjovimo elementas nesiliestų su jokiu objektu ir taip pat šalia nebūtų degių medžiagų. Laikyti bent 10 cm atstumu nuo pjaunamo elemento. Stovas turi būti statomas ant nedegaus paviršiaus. Įspėjimas! Pjovimo elementas yra labai karštas. Susilietus su oda gali sukelti rimtų nudegimų. Taip pat reikia vengti sąlyčio su atsitiktiniais objektais, aukšta temperatūra gali sukelti jų sunaikinimą ir sukelti gaisrą. Įspėjimas! Draudžiama naudoti kitokį maitinimo šaltinį nei tas, kuris yra komplek- te. Jei jis prarastas ar sugadintas būtina kreiptis į gamintoją, kad gauti naują maitinimo šaltinį. Darbas su įrenginiu Galima nupjauti tik švarų polistirolą, be klijų, dažų, lako ar kitų priemaišų pėdsa- kų. Nešvarumai gali trukdyti pjovimui arba užsidegti kai liečiasi su karštu peiliu. Galima pjauti kai įrenginys įšyla, įšilimo laikas priklauso nuo naudojama antgalio tipo, viela įšyla greičiau nei peiliai atlikti iš strypo. Pjauti tolygiais judesiais ir pritaikyti pjovimo greitį prie medžiagos storio. Negali- ma sustabdyti elemento medžiagoje. Rekomenduojama atlikti pjovimo bandymą ant medžiagos atliekos. Pjaustant įsitikinti, kad karštas peilis nepažeistų žemės. Polistirolas turėtų būti at- remtas, pvz., ant stalo krašto, taip, kad būtų pjaunama išsikišusi medžiagos dalis. Baigus darbą ir kai įrenginys nenaudojamas, reikia jį statyti ant stovo. Pjovimo elemento aušinimas ir iškeitimas Jei darbo metu reikia pakeisti pjovimo elementą, pastatyti įrenginį ant stovo, iš- jungti jį perjungiant į išjungimo padėtį - OFF ir palaukti, kol pjovimo elementas visiškai atvės. Negalima pagreitinti aušinimo, pvz., panardinant šildymo elementą į vandenį ar kitą skystį.

PRIEŽIŪRA IR LAIKYMAS

Po naudojimo įrenginys turi būti padėtas ant stovo, atjungtas nuo maitinimo šaltinio, reikia ištraukti maitinimo šaltinio kištuką ir palaukti, kol atauš. Įrenginio korpusą valyti šiek tiek drėgnu skudurėliu ir išdžiovinti arba palikti, kad išdžiū- tų. Niekada nemerkti įrenginio vandenyje ar kitame skystyje. Valymui nenaudoti alkoholio, tirpiklių, ėsdinančių ar abrazyvinių priemonių. Pjovimo elementas turi būti valomas vario arba žalvario šepečiu. Jei pastebimas antgalio defektas reikia kreiptis į gamintoją dėl pakaitalų gavimo. Draudžiama naudoti įrenginį su pažeis- tu, pvz., išlenktu, sudegusiu pjovimo elementu. Laikyti produktą sausose, tamsiose ir gerai vėdinamose vietose. Saugojimo vieta turėtų apsaugoti nuo neįgaliotų asmenų, ypač vaikų, prieigos prie įrenginio. Re- komenduojama laikyti produktą kartu su produktu pateiktoje pakuotėje. Įšylančios vielos iškeitimas Jei pjovimo viela yra pernelyg deformuota, nutraukta arba labai užteršta - pakeisti ją nauja. Keitimas turi būti atliekamas tik tada, kai pjovimo elementas visiškai atvės, o įrenginys išjungtas ir atjungtas nuo maitinimo šaltinio. Ankstesnę vielą reikia visiškai pašalint su replių pagalba. Elgtis atsargiai, kad nebūtų pažeista rėmo viela. Rėmo galai turi išpjovas, vienoje išpjovoje reikia už- vynioti kelias vielos rites. Tada laisvą, ilgesnį vielos galą pertraukti per įpjovas ki- tame rėmo gale ir užvynioti kelias vielos rites aplink išpjovą. Apvynioti laisvus vie- los galus aplink vielą maždaug 1 cm (V) ilgyje, o likusią dalį atkirpti su replėmis.29
