Тип продукту	Ніж для нагрівання пінополістиролу
Бренд	Lund
Модель	78894
Номінальна напруга (різак)	6 В пост. струму
Номінальна потужність	9 Вт
Час нагрівання	5-10 хвилин
Маса (різак)	60 г
Клас ізоляції (різак)	III
Живлення від мережі	100-240 В~, 50-60 Гц
Вихідна напруга адаптера	6 В пост. струму / 1,5 А
Маса (адаптер)	60 г
Клас ізоляції (адаптер)	II
Включені аксесуари	Леза з дротом, нагрівальний стрижень, аксесуар для гравіювання, підставка
Призначення	Різання та гравіювання спіненого пінополістиролу
Матеріал для різання	Чистий спінений пінополістирол (без клею, фарби)
Робоча температура	Автоматичне нагрівання до номінальної температури
Мінімальна безпечна відстань	10 см від легкозаймистих матеріалів
Догляд за корпусом	Злегка вологою ганчіркою, не занурювати
Очищення леза	Щітка з міді або латуні
Заміна нагрівального дроту	Можливо, знімається плоскогубцями
Рекомендоване зберігання	Сухе, затінене, добре провітрюване місце, недоступне для дітей

Часті запитання - 78894 Lund

Як використовувати ніж для нагрівання?

Розташуйте пристрій на підставці. Підключіть адаптер, увімкніть вимикач у положення ON, зачекайте 5-10 хвилин. Використовуйте лезо з дротом для тонкого різання або нагрівальний стрижень для вільного різання. Для гравіювання використовуйте спеціальний аксесуар. Ніколи не торкайтеся нагрівального елемента.

Які леза входять до комплекту?

Виробник постачає три аксесуари: лезо з дротом на рамі, нагрівальний стрижень та аксесуар для гравіювання. Вони кріпляться на рукоятку.

Як замінити нагрівальний дріт?

Вимкніть і відключіть пристрій, зачекайте повного охолодження. Видаліть старий дріт плоскогубцями. Намотайте новий дріт навколо виїмок на рамі, зробіть кілька обертів, потім обріжте кінці плоскогубцями.

Як чистити пристрій?

Очистіть корпус злегка вологою ганчіркою та висушіть. Ніколи не занурюйте у воду. Для лез використовуйте щітку з міді або латуні. Не використовуйте спирт чи розчинники.

Яких запобіжних заходів слід вжити?

Нагрівальний елемент дуже гарячий: уникайте контакту зі шкірою. Використовуйте на негорючій поверхні та дотримуйтесь відстані не менше 10 см від легкозаймистих матеріалів. Не залишайте пристрій увімкненим без нагляду. Ріжте лише чистий спінений пінополістирол.

Чи можна різати інші матеріали, крім пінополістиролу?

Ні, пристрій призначений виключно для різання та гравіювання спіненого пінополістиролу (стиропласту). Використання на інших матеріалах може пошкодити інструмент або спричинити пожежу.

Скільки часу потрібно для нагрівання?

Час нагрівання становить 5-10 хвилин залежно від аксесуара. Дріт нагрівається швидше, ніж стрижень. Після досягнення температури пристрій автоматично підтримує її.

Чи підходить пристрій для дітей?

Ні, цей виріб не призначений для дітей. Він повинен зберігатися в недоступному для дітей місці, особливо коли гарячий. Діти не повинні виконувати чищення або обслуговування без нагляду.

Що робити, якщо нагрівальний дріт пошкоджено?

Якщо дріт деформований, перерізаний або обгорілий, його потрібно негайно замінити. Дотримуйтесь процедури заміни, описаної в інструкції. Ніколи не використовуйте пристрій із пошкодженим різальним елементом.

Де можна знайти запасні частини?

Зверніться до виробника (Lund) для отримання запасних частин, зокрема нагрівального дроту. Ремонт повинен виконуватися в авторизованому центрі. Не ремонтуйте адаптер живлення самостійно.

ПОСІБНИК КОРИСТУВАЧА 78894 Lund

1. рукоятка
2. вимикач
3. патрубок блоку живлення
4. насадка з дротом
5. насадка з нагрівальним стрижнем
6. насадка для гравіювання
7. підставка

LV

Вказаний символ означає селективний збір спрацьованої електричної та електронної апаратури. Спрацьовані електропристрої є вторинною сировиною, у звязку з чим заборонено викидати їх у смітники з побутовими відходами, оскільки вони містять речовини, що загрожують здоровю та навколишньому середовищу! Звертаємося до Вас з просьбою стосовно активної допомоги у галузі охорони навколишнього середовища та економного використання природних ресурсів шляхом передачі спрацьованих електропристроїв у відповідний пункт, що займається їх переховуванням. З метою обмеження обєму відходів, що знищуються, необхідно створити можливість для їх вторинного використання, рециклінгу або іншої форми повернення до промислового обігу.

APLINKOS APSAUGA

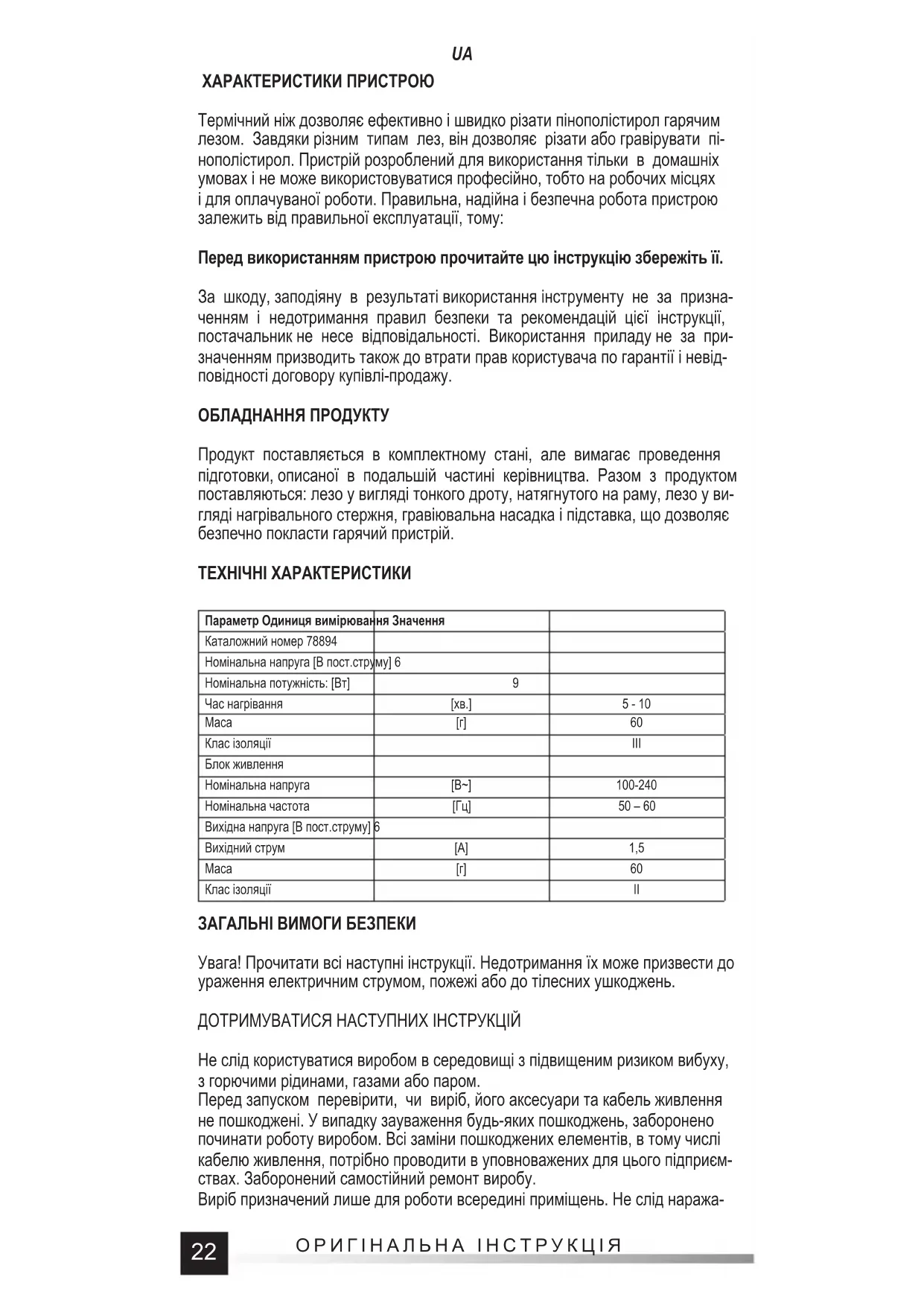

Термічний ніж дозволяє ефективно і швидко різати пінополістирол гарячим лезом. Завдяки різним типам лез, він дозволяє різати або гравірувати пінополістирол. Пристрій розроблений для використання тільки в домашніх умовах і не може використовуватися професійно, тобто на робочих місцях і для оплачуваної роботи. Правильна, надійна і безпечна робота пристрою залежить від правильної експлуатації, тому:

Перед використанням пристрою прочитайте цю інструкцію збережіть її.

За шкоду, заподіяну в результаті використання інструменту не за призначенням і недотримання правил безпеки та рекомендацій цієї інструкції, постачальник не несе відповідальності. Використання приладу не за призначенням призводить також до втрати прав користувача по гарантії і невідповідності договору купівлі-продажу.

ОБЛАДНАННЯ ПРОДУКТУ

Продукт поставляється в комплектному стані, але вимагає проведення підготовки, описаної в подальшій частині керівництва. Разом з продуктом поставляються: лезо у вигляді тонкого дроту, натягнутого на раму, лезо у вигляді нагрівального стержня, гравіювальна насадка і підставка, що дозволяє безпечно покласти гарячий пристрій.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

Параметр Одиниця вимірювання Значення
Каталожний номер 78894
Номінальна напруга [В пост.струму] 6
Номінальна потужність: [Вт]	9
Час нагрівання	[хв.]	5 - 10
Маса	[г]	60
Клас ізоляції		III
Блок живлення
Номінальна напруга	[B~]	100-240
Номінальна частота	[Гц]	50 – 60
Вихідна напруга [В пост.струму] 6
Вихідний струм	[A]	1,5
Маса	[г]	60
Клас ізоляції		II

ЗАГАЛЬНІ ВИМОГИ БЕЗПЕКИ

Увага! Прочитати всі наступні інструкції. Недотримання їх може призвести до ураження електричним струмом, пожежі або до тілесних ушкоджень.

ДОТРИМУВАТИСЯ НАСТУПНИХ ІНСТРУКЦІЙ

Не слід користуватися виробом в середовищі з підвищеним ризиком вибуху, з горючими рідинами, газами або паром.

Перед запуском перевірити, чи виріб, його аксесуари та кабель живлення не пошкоджені. У випадку зауваження будь-яких пошкоджень, заборонено починати роботу виробом. Всі заміни пошкоджених елементів, в тому числі кабелю живлення, потрібно проводити в уповноважених для цього підприємствах. Заборонений самостійний ремонт виробу.

Виріб призначений лише для роботи всередині приміщень. Не слід наража-

UA

ти продукт на контакт з атмосферними опадами або вогкістю. Вода і вогкість, яка дістанеться всередину продукту підвищують ризик ураження електричним струмом. Не занурювати виріб у воду або іншій рідині.

Виріб потрібно підключати лише до електричної мережі з напругою і час- тотою, вказаними на номінальній табличці пристрою. Штекер кабелю жив- лення мусить підходити до мережевої розетки. Не можна змінювати вилку.

Не можна використовувати будь-які перехідники для адаптації вилки до розетки. Немодифікований штекер, який підходить до розетки зменшує ризик ураження електричним струмом.

Пристрій з виконанням першого класу електроізоляції завжди має бути підключений до розетки, обладнаної захисним провідником. Мережа живлення повинна бути обладнана диференціальним струмовим захистом (УЗО) зі струмом відключення не більше 30 мА.

Після кожного використання потрібно від»єднати штекер кабелю живлення з мережевої розетки. Завжди відключайте прилад від джерела живлення, якщо він залишений без нагляду і перед складанням, розкладанням або чищенням.

Прилад, підключений до джерела живлення, не можна залишати без нагляду. Не перевантажувати кабель живлення. Не використовувати кабель живлення до носіння приладу, підключення і відключення штекера від мережевої розетки. Уникати контакту кабеля живлення з теплом, маслами, гострими краями і рухомими елементами. Пошкодження кабелю живлення збільшує ризик ураження електричним струмом. У випадку пошкодження кабелю живлення (напр. перерізання, розплавлення ізоляції) потрібно негайно відключити штекер кабелю х розетки, а потім передати виріб в авторизований сервісний центр. Заборонено користуватися виробом з пошкодженим кабелем живлення. Заборонено проводити ремонт кабелю живлення, кабель вимагає заміни на новий в авторизованому сервісному центрі.

Перед монтажем, демонтажем або регулюванням аксесуарів продукту потрібно від-єднати штекер дроту живлення з мережевої розетки.

Перед запуском виробу потрібно переконатися, що вибраний аксесуар правильно встановлений.

Не перевантажуйте виріб. Температура корпусу не може перевищувати 60 °C. Перенавантаження виробу призведе до його швидшого зношування, а також може призвести до пошкодження, та збільшує ризик ураження електричним струмом.

Під час роботи продукт повинен постійно знаходитися під наглядом.

Продукт не призначений для використання дітьми. Тримати виріб та його кабель поза зоною досяжності дітей. Потрібно звернути увагу, щоб діти не сприймали виріб як іграшку.

Діти без нагляду не повинні чистити та обслуговувати виріб.

Тримайте пристрій далеко від дітей, якщо він заряджається або остигає.

Прилад не призначений для використання особами з обмеженими фізичними розумовими можливостями, а також особами, які не мають досвіду і не знають будови приладу, хіба що буде забезпечений нагляд або інструктаж щодо безпечного використання приладу з роз'ясненням всім пов'язаних з цим ризиків.

ОБСЛУГОВУВАННЯ ВИРОБУ

Підготовка до роботи

Увага! Всі операції, описані в цьому розділі, повинні виконуватися з пристроєм, відключеним від живлення. Переконайтеся, що вилка шнура живлення була вийнята з розетки. Жало продукту повинно бути повністю остиглим.

Підніміть дротянц частину підставки так, щоб вона спиралася на виступи петлі. Це дозволить помістити пристрій в поглиблення дроту. Помістіть пристрій так, щоб поглиблення знаходилося між корпусом рукоятки і насадкою,

UA

жало має бути направлено вгору (II). Вага пристрою повинна перешкоджати закриттю підставки.

Виберіть одну з насадок для даного типу роботи. Насадка з дротом, натягнутим на рамі, використовується для різання там, де важлива найменша товщина розрізу, наприклад, при різанні дрібних предметів. Розмір елемента обмежений фігурою, утвореної між рамою і дротом.

Кришка з нагрівальним стрижнем використовується для вільного різання пінополістиролу, товщина різання більше, ніж в разі різання дротом, але обмежень за розміром немає.

Гравірувальна насадка використовується для різання спіненого полістиролу невеликої товщини або для вирізання візерунків ву пінополістиролі.

Обрану насадку слід підключити до рукоятки, вставивши насадку в гніздо рукоятки (III).

Ввімкнення та вимикання пристрою

Увага! Пристрій почне нагріватися відразу після включення, а потім, коли він досягне номінальної температури, вона буде автоматично підтримуватися.

У зв'язку з вищевикладеним переконайтеся, що вимикач знаходиться в положенні виключення - OFF, перш ніж підключати до нього вибрану насадку.

Вставте штекер блоку живлення (IV) в гніздо на кінці рукоятки. Увімкніть пристрій, перемістивши вимикач в положення «Вкл.» - ON, а потім помістіть пристрій на підставці, щоб ріжучий елемент не стикався з будь-якими предметами, а також не знаходився в безпосередній близькості від легкозаймистих матеріалів. Дотримуйтесь відстані не менше 10 см від ріжучого елемента.

Підставка повинна бути розміщена на негорючій поверхні.

Увага! Ріжучий елемент дуже гарячий. При контакті зі шкірою може викликати серйозні опіки. Також слід уникати контакту з випадковими предметами, висока температура може привести до їх руйнування, а також призвести до виникнення пожежі.

Увага! Забороняється використовувати інший блок живлення, ніж той, який входить в комплект. У разі його втрати або пошкодження, будь ласка, зв'яжіться з виробником для отримання нового блоку живлення.

Робота з пристроєм

Можна різати тільки чистий пінополістирол, без слідів клею, фарби, лаку або будь-яких інших забруднень. Забруднення можуть запобігти різанню або за- йнятися через контакт з гарячим ножем.

Можна різати після закінчення нагрівання, час нагріву залежить від використовуваної насадки, дріт нагрівається швидше, ніж леза, виготовлені зі стрижнів.

Різання слід виконувати плавними рухами і адаптувати швидкість різання до товщини матеріалу. Не залишайте ріжучий елемент в матеріалі.

Рекомендується провести пробу різання на відходах.

При розрізуванні стежте за тим, щоб гарячий ніж не пошкодив підставу. Пінополістирол повинен спиратися на краю, наприклад, столу, так щоб різка стосувалася частини, яка виступає за край.

Після закінчення робіт і коли пристрій не використовується, помістіть його на підставку.

Охолодження і заміна ріжучого елемента

У разі необхідності замінити ріжучий елемент під час роботи, встановіть пристрій на підставку, вимкніть його, перемістивши вимикач в положення виключення - OFF, а потім дочекайтеся повного охолодження ріжучого елемента.

Не прискорюйте охолодження, наприклад, занурюючи ріжучий елемент в воду або іншу рідину.

UA

ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ І ЗБЕРІГАННЯ

Після використання покладіть пристрій на підставку, відключіть виріб від електромережі, витягнувши вилку шнура живлення і зачекайте, поки він повністю не охолоне. Очистіть корпус пристрою злегка вологою тканиною, а потім висушіть або дайте йому висохнути. Ніколи не занурюйте пристрою у воді або будь-яку іншу рідині. Не використовуйте для чищення спирт, розчинники, каустичні засоби і абразиви. Ріжучий елемент слід чистити мідною або латунною щіткою. Якщо ви помітили пошкодження жала, зверніться до виробника, щоб отримати замінники. Забороняється використовувати виріб з пошкодженим, наприклад, зігнутим, перегорілим ріжучим елементом.

Тримайте пристрій в сухих, затінених і добре вентильованих приміщеннях. Місце зберігання повинно запобігати доступу до пристрою сторонніх осіб, особливо дітей. Рекомендується зберігати продукт в упаковці, доданій до виробу.

Заміна нагрівального дроту

Якщо ріжучий дріт надмірно деформований, перерваний або забруднений, замініть його новим. Заміна повинна виконуватися тільки при повністю охолодженому ріжучому механізмі, а пристрій слід вимкнути і відключити від джерела живлення.

Попередній дріт повинен бути повністю вийнятий за допомогою плоскогубців. Будьте обережні, щоб не пошкодити раму дроту.

Кінці рами забезпечені прорізами, на один проріз слід намотати кілька витків дроту. Потім простягніть вільний, довший кінець дроту до прорізи на іншому кінці рами і намотайте кілька витків навколо прорізів. Оберніть вільні кінці дроту навколо дроту на довжину близько 1 см (V) і відріжте частину за допомогою плоскогубців.
