78894 - Meracie zariadenia Lund - Bezplatný návod na obsluhu

Typ produktu	Rezací nôž na polystyrén
Značka	Lund
Model	78894
Menovité napätie (rezačka)	6 V jednosmerné
Menovitý výkon	9 W
Doba ohrevu	5 až 10 minút
Hmotnosť (rezačka)	60 g
Trieda izolácie (rezačka)	III
Sieťové napájanie	100-240 V~, 50-60 Hz
Výstupné napätie adaptéra	6 V jednosmerné / 1,5 A
Hmotnosť (adaptér)	60 g
Trieda izolácie (adaptér)	II
Súčasťou balenia	Drôtová čepeľ, vyhrievacia tyč, gravírovací nástavec, podstavec
Určené použitie	Rezanie a gravírovanie expandovaného polystyrénu
Rezaný materiál	Čistý expandovaný polystyrén (bez lepidla, farby)
Prevádzková teplota	Automatický ohrev na menovitú teplotu
Minimálna bezpečná vzdialenosť	10 cm od horľavých materiálov
Údržba telesa	Mierne navlhčená handrička, neponárať
Čistenie čepele	Mosadzná kefa
Výmena vyhrievacieho drôtu	Možné, demontovateľné kliešťami
Odporúčané skladovanie	Suché, tienisté, dobre vetrané miesto, mimo dosahu detí

Často kladené otázky - 78894 Lund

Ako používať rezací nôž?

Umiestnite zariadenie na podstavec. Zapojte adaptér, prepínač dajte do polohy ON, počkajte 5 až 10 minút. Na jemné rezy použite drôtovú čepeľ, na voľné rezy vyhrievaciu tyč. Na gravírovanie použite špeciálny nástavec. Nikdy sa nedotýkajte vyhrievacieho prvku.

Aké čepele sú súčasťou balenia?

Produkt sa dodáva s tromi príslušenstvami: drôtová čepeľ napnutá na ráme, vyhrievacia tyč a gravírovací nástavec. Upevňujú sa na rukoväť.

Ako vymeniť vyhrievací drôt?

Vypnite a odpojte zariadenie, počkajte na úplné vychladnutie. Odstráňte starý drôt pomocou klieští. Omotajte nový drôt okolo zárezov rámu, urobte niekoľko otočení, potom odrežte konce kliešťami.

Ako čistiť zariadenie?

Teleso čistite mierne navlhčenou handričkou a osušte. Nikdy neponárajte do vody. Na čepele použite mosadznú kefu. Nepoužívajte alkohol ani rozpúšťadlá.

Aké bezpečnostné opatrenia mám dodržiavať?

Vyhrievací prvok je veľmi horúci: zabráňte kontaktu s pokožkou. Používajte na nehorľavom povrchu a dodržujte vzdialenosť aspoň 10 cm od horľavých materiálov. Nenechávajte zariadenie zapnuté bez dozoru. Režte iba čistý expandovaný polystyrén.

Môžem rezať aj iné materiály ako polystyrén?

Nie, zariadenie je určené výhradne na rezanie a gravírovanie expandovaného polystyrénu (styropor). Použitie na iné materiály môže nástroj poškodiť alebo spôsobiť požiar.

Ako dlho trvá ohrev?

Doba ohrevu je 5 až 10 minút v závislosti od príslušenstva. Drôt sa ohrieva rýchlejšie ako tyč. Zariadenie po dosiahnutí teploty automaticky udržuje teplotu.

Je zariadenie vhodné pre deti?

Nie, tento produkt nie je určený pre deti. Musí byť uchovávaný mimo dosahu detí, najmä keď je horúci. Deti by nemali vykonávať čistenie ani údržbu bez dozoru.

Čo robiť, ak je vyhrievací drôt poškodený?

Ak je drôt deformovaný, prerezaný alebo spálený, musí byť okamžite vymenený. Postupujte podľa postupu výmeny v návode. Nikdy nepoužívajte zariadenie s poškodeným rezným prvkom.

Kde nájdem náhradné diely?

Kontaktujte výrobcu (Lund) pre náhradné diely, najmä vyhrievací drôt. Opravy by sa mali vykonávať v autorizovanom servise. Neopravujte sieťový adaptér sami.

NÁVOD NA OBSLUHU 78894 Lund

Symbol poukazuje na nutnosť separovaného zberu opotrebovaných elektrických a elektronických zariadení. Opotrebované elektrické zariadenia sú zdrojom druhotných surovín – je zakázané vyhadzovať ich do kontejnerov na komunálny odpad, nakol’ko obsahujú látky nebezpečné ľudskému zdraviu a životnému prostrediu! Prosíme o aktívnu pomoc pri hospodárení s prírodnými zdrojmi a pri ochrane životného prostredia tým, že opotrebované zariadenia odovzdáte do zberného strediska opotrebovaných elektrických zariadení. Aby sa obmedzilo množstvo odpadov, je nutné ich opätovné využitie, recyklácia alebo iné formy regenerácie.

KÖRNYEZETVÉDELEM

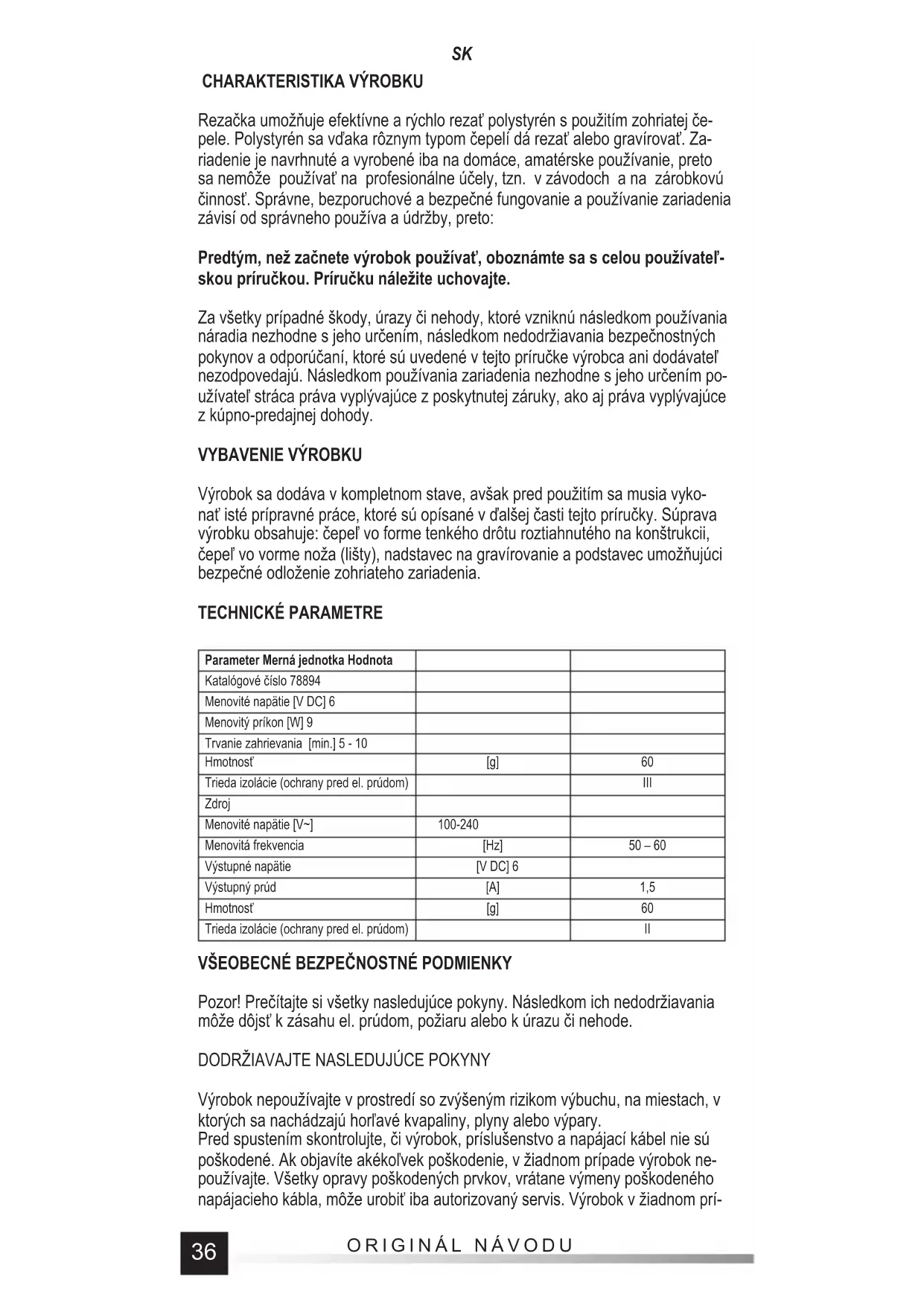

Rezačka umožňuje efektívne a rýchlo rezat' polystyrén s použitím zohriatej čepele. Polystyrén sa vďaka rôznym typom čepelí dá rezat' alebo gravírovať. Zariadenie je navrhnuté a vyrobené iba na domáce, amatérske používanie, preto sa nemôže používať na profesionálne účely, tzn. v závodoch a na zárobkovú činnosť. Správne, bezporuchové a bezpečné fungovanie a používanie zariadenia závisí od správneho používa a údržby, preto:

Za všetky prípadné škody, úrazy či nehody, ktoré vzniknú následkom používania náradia nezhodne s jeho určením, následkom nedodržiavania bezpečnostných pokynov a odporúčaní, ktoré sú uvedené v tejto príručke výrobca ani dodávateľ nezodpovedajú. Následkom používania zariadenia nezhodne s jeho určením používateľ stráca práva vyplývajúce z poskytnutej záruky, ako aj práva vyplývajúce z kúpno-predajnej dohody.

VYBAVENIE VÝROBKU

Výrobok sa dodáva v kompletnom stave, avšak pred použitím sa musia vyko-nať isté prípravné práce, ktoré sú opísané v d'alšej časti tejto príručky. Súprava výrobku obsahuje: čepel' vo forme tenkého drôtu roztiahnutého na konštrukcii, čepel' vo vorme noža (lišty), nadstavec na gravírovanie a podstavec umožňujúci bezpečné odloženie zohriateho zariadenia.

TECHNICKÉ PARAMETRE

Parameter Merná jednotka Hodnota
Katalógové číslo 78894
Menovité napätie [V DC] 6
Menovitý príkon [W] 9
Trvanie zahrievania [min.] 5 - 10
Hmotnosť	[g]	60
Trieda izolácie (ochrany pred el. prúdom)		III
Zdroj
Menovité napätie [V~]	100-240
Menovitá frekvencia	[Hz]	50 – 60
Výstupné napätie	[V DC] 6
Výstupný prúd	[A]	1,5
Hmotnosť	[g]	60
Trieda izolácie (ochrany pred el. prúdom)		II

VŠEOBECNÉ BEZPEČNOSTNÉ PODMIENKY

Pozor! Prečítajte si všetky nasledujúce pokyny. Následkom ich nedodržiavania môže dôjst' k zásahu el. prúdom, požiaru alebo k úrazu či nehode.

DODRŽIAVAJTE NASLEDUJÚCE POKYNY

Výrobok nepoužívajte v prostredí so zvýšeným rizikom výbuchu, na miestach, v ktorých sa nachádzajú horľavé kvapaliny, plyny alebo výpary.

Pred spustením skontrolujte, či výrobok, príslušenstvo a napájací kábel nie sú poškodené. Ak objavíte akékol'vek poškodenie, v žiadnom prípade výrobok nepoužívajte. Všetky opravy poškodených prvkov, vrátane výmeny poškodeného napájacieho kábla, môže urobit' iba autorizovaný servis. Výrobok v žiadnom prí-

SK

pade neopravujte samostatne.

Výrobok je určený na používanie iba vo vnútri. Výrobok nevystavujte na pôsobenie atmosférických zrážok ani vlhkosti. Voda a vlhkost, ktoré preniknú do vnútra výrobku, zvyšuje riziko zásahu el. prúdom. Výrobok neponárajte do vody alebo do inej kvapaliny.

Výrobok pripojte iba k takému el. obvodu, ktorého parametre (napätie a frekvencia) sa zhodujú s parametrami uvedenými na výrobnom štítku zariadenia. Zástrčka napájacieho kábla musí byť kompatibilná z el. zásuvkou. Zástrčku nijakým spôsobom neupravujte ani nemeňte. Nepoužívajte žiadne adapté na prispôsobenie zástrčky k el. zásuvke. Neupravená zástrčka kompatibilná s el. zásuvkou znižuje riziko zásahu el. prúdom.

Výrobok je vyrobený v 1. triede elektrickej izolácie (ochrany), musí byť vždy pripojený iba k el. zásuvke s ochranným kolíkom (vodičom). Zariadenie môže byť pripojený iba k el. obvodu, ktorý je chránený prúdovým chráničom (RCD) s aktivačným prúdom nie vyšším než 30 mA.

Po každom použití zástrčku napájacieho kábla vytiahnite z el. zásuvky. Ak zariadenie nechávate bez dozoru, ako aj pred skladaním, rozoberaním alebo čistením, zariadenie vždy odpojte od el. napätia.

Zariadenie, ktoré je pripojené k el. napätiu, nikdy nenechávajte bez dozoru.

Pred montážou, demontážou alebo nastavovaním príslušenstva výrobku, vytiah-nite zástrčku napájacieho kábla z el. zásuvky.

Pred spustením výrobku skontrolujte, či je použité príslušenstvo správne namon- tované.

Výrobok nepreťažujte. Teplota plášťa nesmie presiahnut’ 60 °C. Výrobok sa následkom preťaženie rýchlejšie opotrebúva, môže sa poškodit’, a zvyšuje sa riziko zásahu el. prúdom.

Výrobok nie je určený na používanie det'mi. Výrobok a napájací kábel sa musia nachádzat' mimo dosahu detí. Dávajte pozor, aby deti nepovažovali a nepouživali výrobok ako hračku.

Deti bez dozoru dospelej osoby nesmú výrobok čistit', ani vykonávat' jeho údržbu. Ked' je zariadenie pripojené k el. napätiu, alebo ked' je ešte horúce, musí byt' mimo dosahu detí.

Výrobok nie je určený na používanie osobami s obmedzenými fyzickými, senzorickými a rozumovými schopnosťami, ani osobami, ktoré nemajú príslušné vedomosti a skúsenosti, ibaže budú pod neustálym dohl'adom a boli predtým príslušne zaškolené o spôsobe používania výrobku bezpečným spôsobom, a pochopili riziká súvisiace s používaním tohto výrobku.

POUŽÍVANIE VÝROBKU

Príprava na prácu/používanie

Pozor! Pri vykonávaní činností, ktoré sú opísané v tomto bode, výrobok musí byt odpojený od el. napätia. Skontrolujte, či je zástrčka napájacieho kábla vytiahnutá z el. zásuvky. Hrot výrobku musí byt úplne vychladnutý.

Drôtenú časť podstavca zdvihnite tak, aby sa oprela o vystávajúce zuby závesu. Vďaka tomu budete môčť zariadenie umiestnit’ v priehlbine drôtu. Zariadenie umiestnite tak, aby sa priehlbina nachádzala medzi plášťom držiaka a nadstav-

SK

com, hrot musí smerovat' dole (II). Zariadenie má dostatočnú hmotnosť, preto sa podstavec nezatvorí.

Vyberte požadovaný nadstavec, určený na vykonávanie danej práce. Nadstavec s drôtom natiahnutým na konštrukcii je určený na rezanie vtedy, keď je potrebná čo najmenšia hrúbka rezania, napr. pri vyrezávaní prvkov s nevelkými rozmermi.

Veľkost' prvku je obmedzená priestorom medzi konštrukciou a drôtom.

Nadstavec s nožom (lištou) je určený na slobodné rezanie polystyrénu, hrúbka rezu je síce väčšia než v prípade rezania drôtom, alebo veľkost’ rezaného prvku nie je obmedzená.

Nadstavec na gravírovanie (vypal'ovanie) je určený na rezanie polystyrénu s ne- vel'kou hrúbkou alebo na vypal'ovanie vzorov v polystyréne.

Vzhľadom na vyššie uvedené, skontrolujte, či je zapínač vo vypnutej polohe – OFF, následne pripojte vybraný nadstavec. Do zásuvky na konci rúčky zastrčte zástrčku el. zdroja (IV). Zariadenie zapnite prepnutím zapínača na zapnutú po- lohu – ON, následne zariadenie položte na podstavec tak, aby sa rezací prvok nedotýkal žiadneho predmetu, a zároveň sa nesmie nachádzať v blízkosti ľahko- horľavého materiálu. Od rezacieho prvku zachovajte vzdialenost’ minimálne 10 cm. Podstavec umiestnite na nehorľavom podklade.

Varovanie! Rezací prvok je veľmi horúci. V prípade kontaktu s pokožkou môžu spôsobit' vážne popáleniny. Tiež zabráňte náhodnému kontaktu s nejakými predmetmi, pretože následkom kontaktu s vysokou teplotou sa môžu zničiť, a môže tiež dôjst' k požiaru.

Varovanie! Nepoužívajte iný el. zdroj (adaptér), iba ten, ktorý bol dodaný v súprave so zariadením. V prípade ak ho stratíte alebo ak sa poškodí, obrát'te sa na výrobku s cieľom získat' nový el. zdroj.

Používanie zariadenia

Rezať môžete iba čistý polystyrén, bez stôp po lepidle, farbe, laku, alebo znečistený akýmikoľvek inými nečistotami. Tieto nečistoty môžu znemožnit’ rezanie alebo sa môžu následkom kontaktu so zohriatym nožom zapálit’.

Rezať môžete až vtedy, keď sa nôž zohreje, trvanie zohrievania závisí od použi- tého nadstavca, drôt sa zohrieva rýchlejšie ako nože.

Odporúčame, aby ste vykonali skúšobné rezanie na odpadovom materiáli.

V prípade rezania vždy skontrolujte, či horúci nôž nepoškodí daný podklad.

Polystyrén oprite o nejakú hranu, napr. stola, tak, aby ste odrezávali časť vystávajúcu poza hranu.

Ked' skončite prácu alebo ked' zariadenie práve nepoužívajte, vždy ho umiestnite na podstavci.

Chladnutie a výmena rezacieho prvku

Ked' počas práce chcete vymenit' rezací prvkov, zariadenie odložte a položte na podstavec, vypnite prepnutím zapínača na vypnutú polohu – OFF, a následne počkajte, kým rezací prvok úplne, samočinne nevychladne. Vychladzovanie neurýchľujte, napr. ponorením rezacieho prvku do vody alebo do inej kvapaliny.

ÚDRŽBA A UCHOVÁVANIE

Ked' skončite zariadenie používať, odložte ho na podstavec, odpojte ho od el.

SK

napätia vytiahnutím zástrčky el. zdroja (adaptéra) z el. zásuvky, a počkajte, kým úplne nevychladne. Plášť zariadenia čistite trochu navlhčenou handričkou, a následne poutierajte dosucha, alebo nechajte vyschnúť. Zariadenie nikdy neponárajte do vody alebo do inej kvapaliny. Na čistenie nepoužívajte alkoholy, rozpúšťadlá, žieraviny alebo drsné prostriedky. Rezací prvok čistite medenou alebo mosadznou kefou. V prípade, ak si všimnete, že hrot je poškodený, obrát’te sa na výrobcu, ktorý vám poskytne náhradu. Výrobok v žiadnom prípade nepoužívajte s poškodeným (napr. ohnutým, prepáleným ap.) rezacím prvkom.

Výrobok uchovávajte na suchých, tmavých, dobre vetraných miestach. Miesto uchovávania musí byť zabezpečené proti prístupu nepovolaných osôb, predovšetkým detí. Odporúčame, aby ste výrobok uchovávali v originálnom obale.

Výmena ohrevného drôtu

V prípade, ak sa rezací drôt trvalo zdeformuje, pretrhne, poškodí alebo je nad- merne znečistený, vymeňte ho na nový. Výmenu vykonajte iba vtedy, keď je re- zací prvok úplne vychladnutý; zariadenie musí byť vypnuté a odpojené od el. napätia.

Predchádzajúci drôt úplne odstráněte, napr. kliešťami. Postupujte opatrne, aby ste nepoškodili konštrukciu drôtu.

Na konci konštrukcie sú zárezy, v jednom záreze niekol'kokrát naviňte drôt. Následne volný, dlhší koniec drôtu pretiahnite k zárezu na druhom konci konštrukcie a opät' niekol'kokrát naviňte drôt. Volné konce drôtu oviňte okolo napnutého drôtu na cca 1 cm (V), a zvyšnú časť odstrihnite kliešťami.
