Produkttyp	Heißschneider für Styropor
Marke	Lund
Modell	78894
Nennspannung (Schneider)	6 V Gleichstrom
Nennleistung	9 W
Aufheizzeit	5 bis 10 Minuten
Gewicht (Schneider)	60 g
Isolationsklasse (Schneider)	III
Netzteil	100-240 V~, 50-60 Hz
Ausgangsspannung Adapter	6 V Gleichstrom / 1,5 A
Gewicht (Adapter)	60 g
Isolationsklasse (Adapter)	II
Im Lieferumfang enthalten	Drahtklinge, Heizstab, Gravur-Aufsatz, Halterung
Verwendungszweck	Schneiden und Gravieren von expandiertem Polystyrol
Zu schneidendes Material	Reines expandiertes Polystyrol (ohne Kleber, Farbe)
Betriebstemperatur	Automatische Erwärmung auf Nenntemperatur
Mindestsicherheitsabstand	10 cm von brennbaren Materialien
Pflege des Gehäuses	Leicht feuchtes Tuch, nicht eintauchen
Reinigung der Klinge	Kupfer- oder Messingbürste
Austausch des Heizdrahtes	Möglich, mit Zange abnehmbar
Empfohlene Lagerung	Trockener, schattiger, gut belüfteter Ort, außerhalb der Reichweite von Kindern

Häufig gestellte Fragen - 78894 Lund

Wie verwende ich den Heißschneider?

Stellen Sie das Gerät auf den Halter. Schließen Sie den Adapter an, schalten Sie den Schalter auf ON ein, warten Sie 5 bis 10 Minuten. Verwenden Sie die Drahtklinge für feine Schnitte oder den Heizstab für freie Schnitte. Verwenden Sie zum Gravieren den speziellen Aufsatz. Berühren Sie niemals das Heizelement.

Welche Klingen sind enthalten?

Das Produkt wird mit drei Zubehörteilen geliefert: einer Drahtklinge gespannt auf einen Rahmen, einem Heizstab und einem Gravur-Aufsatz. Sie werden am Griff befestigt.

Wie tausche ich den Heizdraht aus?

Schalten Sie das Gerät aus und ziehen Sie den Stecker. Warten Sie die vollständige Abkühlung ab. Entfernen Sie den alten Draht mit einer Zange. Wickeln Sie den neuen Draht um die Kerben des Rahmens, machen Sie mehrere Windungen und schneiden Sie die Enden mit einer Zange ab.

Wie reinige ich das Gerät?

Reinigen Sie das Gehäuse mit einem leicht feuchten Tuch und trocknen Sie es. Niemals in Wasser eintauchen. Verwenden Sie für die Klingen eine Kupfer- oder Messingbürste. Keinen Alkohol oder Lösungsmittel verwenden.

Welche Sicherheitsvorkehrungen muss ich beachten?

Das Heizelement ist sehr heiß: Vermeiden Sie jeglichen Hautkontakt. Verwenden Sie es auf einer nicht brennbaren Oberfläche und halten Sie einen Mindestabstand von 10 cm zu brennbaren Materialien ein. Lassen Sie das Gerät nicht unbeaufsichtigt eingeschaltet. Schneiden Sie nur reines expandiertes Polystyrol.

Kann ich andere Materialien als Styropor schneiden?

Nein, das Gerät ist ausschließlich zum Schneiden und Gravieren von expandiertem Polystyrol (Styropor) konzipiert. Die Verwendung auf anderen Materialien kann das Werkzeug beschädigen oder einen Brand verursachen.

Wie lange dauert das Aufheizen?

Die Aufheizzeit beträgt 5 bis 10 Minuten, je nach Zubehör. Der Draht heizt schneller auf als der Stab. Das Gerät hält die Temperatur automatisch konstant, sobald sie erreicht ist.

Ist das Gerät für Kinder geeignet?

Nein, dieses Produkt ist nicht für Kinder bestimmt. Es muss außerhalb der Reichweite von Kindern aufbewahrt werden, besonders wenn es heiß ist. Kinder sollten die Reinigung oder Wartung nicht ohne Aufsicht durchführen.

Was tun, wenn der Heizdraht beschädigt ist?

Wenn der Draht verformt, geschnitten oder verbrannt ist, muss er sofort ausgetauscht werden. Befolgen Sie die Austauschanleitung im Handbuch. Verwenden Sie das Gerät niemals mit einem beschädigten Schneidelement.

Wo finde ich Ersatzteile?

Kontaktieren Sie den Hersteller (Lund), um Ersatzteile zu erhalten, insbesondere den Heizdraht. Reparaturen müssen in einer autorisierten Werkstatt durchgeführt werden. Reparieren Sie den Netzadapter nicht selbst.

BEDIENUNGSANLEITUNG 78894 Lund

1. Haltegriff
2. Ein-/Ausschalter
3. Stromanschluss
4. Schneiddraht-Aufsatz
5. Heißmesser-Aufsatz
6. Graviermesser-Aufsatz
7. Ablageständer

UA

Das Symbol verweist auf ein getrenntes Sammeln von verschlissenen elektrischen und elektronischen Ausrüstungen. Die verbrauchten elektrischen Geräte sind Sekundärrohstoff e – sie dürfen nicht in die Abfallbehälter für Haushalte geworfen werden, da sie gesundheits- und umweltschädigende Substanzen enthalten! Wir bitten um aktive Hilfe beim sparsamen Umgang mit Naturressourcen und dem Umweltschutz, in dem die verbrauchten Geräte zu einer Annahmestelle für solche elektrischen Geräte gebracht werden. Um die Menge der zu beseitigenden Abfälle zu begrenzen, ist ihr erneuter Gebrauch, Recycling oder Wiedergewinnung in anderer Form notwendig.

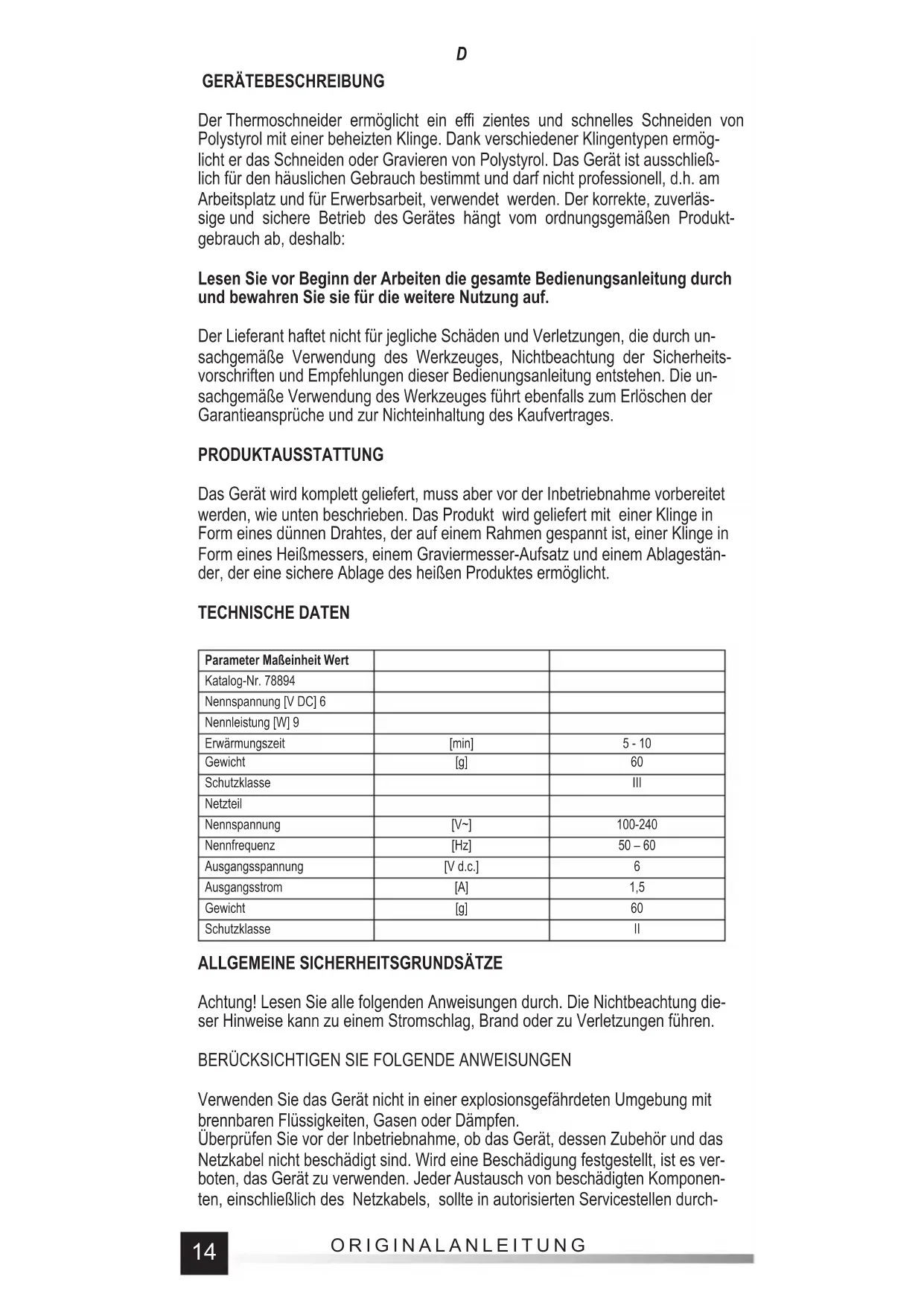

Der Thermoschneider ermöglicht ein effizientes und schnelles Schneiden von Polystyrol mit einer beheizten Klinge. Dank verschiedener Klingentypen ermöglicht er das Schneiden oder Gravieren von Polystyrol. Das Gerät ist ausschließlich für den häuslichen Gebrauch bestimmt und darf nicht professionell, d.h. am Arbeitsplatz und für Erwerbsarbeit, verwendet werden. Der korrekte, zuverlässige und sichere Betrieb des Gerätes hängt vom ordnungsgemäßen Produktgebrauch ab, deshalb:

Lesen Sie vor Beginn der Arbeiten die gesamte Bedienungsanleitung durch und bewahren Sie sie für die weitere Nutzung auf.

Der Lieferant haftet nicht für jegliche Schäden und Verletzungen, die durch unsachgemäße Verwendung des Werkzeuges, Nichtbeachtung der Sicherheitsvorschriften und Empfehlungen dieser Bedienungsanleitung entstehen. Die unsachgemäße Verwendung des Werkzeuges führt ebenfalls zum Erlöschen der Garantieansprüche und zur Nichteinhaltung des Kaufvertrages.

PRODUKTAUSSTATTUNG

Das Gerät wird komplett geliefert, muss aber vor der Inbetriebnahme vorbereitet werden, wie unten beschrieben. Das Produkt wird geliefert mit einer Klinge in Form eines dünnen Drahtes, der auf einem Rahmen gespannt ist, einer Klinge in Form eines Heißmessers, einem Graviermesser-Aufsatz und einem Ablageständer, der eine sichere Ablage des heißen Produktes ermöglicht.

TECHNISCHE DATEN

Parameter Maßeinheit Wert
Katalog-Nr. 78894
Nennspannung [V DC] 6
Nennleistung [W] 9
Erwärmungszeit	[min]	5 - 10
Gewicht	[g]	60
Schutzklasse		III
Netzteil
Nennspannung	[V~]	100-240
Nennfrequenz	[Hz]	50 – 60
Ausgangsspannung	[V d.c.]	6
Ausgangsstrom	[A]	1,5
Gewicht	[g]	60
Schutzklasse		II

ALLGEMEINE SICHERHEITSGRUNDSÄTZE

Achtung! Lesen Sie alle folgenden Anweisungen durch. Die Nichtbeachtung dieser Hinweise kann zu einem Stromschlag, Brand oder zu Verletzungen führen.

BERÜCKSICHTIGEN SIE FOLGENDE ANWEISUNGEN

Verwenden Sie das Gerät nicht in einer explosionsgefährdeten Umgebung mit brennbaren Flüssigkeiten, Gasen oder Dämpfen.

Überprüfen Sie vor der Inbetriebnahme, ob das Gerät, dessen Zubehör und das Netzkabel nicht beschädigt sind. Wird eine Beschädigung festgestellt, ist es verboten, das Gerät zu verwenden. Jeder Austausch von beschädigten Komponenten, einschließlich des Netzkabels, sollte in autorisierten Servicestellen durch-

D

geführt werden. Eigenmächtige Reparaturen sind untersagt.

Das Gerät ist nur für den Betrieb im Innenbereich vorgesehen. Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus. Wasser und Feuchtigkeit, die in das Gerät eindringen, erhöhen die Gefahr eines Stromschlages. Tauchen Sie das Gerät nicht in Wasser oder andere Flüssigkeiten.

Schließen Sie das Gerät ausschließlich an das Stromnetz mit einer auf dem Typenschild des Gerätes angegebenen Spannung und Frequenz an. Der Stecker des Netzkabels muss in die Steckdose passen. Den Stecker nicht verändern. Keine Adapter verwenden, um den Stecker an die Steckdose anzupassen. Ein unveränderter Stecker, der in die Steckdose passt, verringert die Gefahr eines Stromschlags.

Das Produkt der ersten Schutzklasse muss immer an eine mit einem Schutzleiter versehene Steckdose angeschlossen werden. Das Netz muss mit einem Fehlerstromschutzschalter mit dem Auslösestrom von maximal 30 mA ausgerüstet sein. Ziehen Sie nach jedem Gebrauch den Netzstecker aus der Steckdose. Trennen Sie das Gerät immer von der Stromversorgung, wenn es unbeaufsichtigt bleibt und bevor Sie es zusammenbauen, zerlegen oder reinigen.

Lassen Sie das an die Stromversorgung angeschlossene Gerät niemals unbeaufsichtigt.

Überlasten Sie das Netzkabel nicht. Verwenden Sie das Netzkabel nicht zum Tragen, Anschließen oder Trennen des Gerätesteckers von der Steckdose. Vermeiden Sie den Kontakt des Netzkabels mit Hitze, Ölen, scharfen Kanten und beweglichen Teilen. Eine Beschädigung des Netzkabels erhöht die Gefahr eines Stromschlags. Wenn das Netzkabel beschädigt ist (z.B. wegen durchgeschnitener bzw. verschmolzener Isolierung), ziehen Sie sofort den Gerätestecker aus der Steckdose und geben Sie das Produkt bei einer autorisierten Servicestelle ab. Die Verwendung des Gerätes mit einem beschädigten Netzkabel ist strengstens untersagt. Die Durchführung einer Reparatur am Netzkabel ist unzulässig. Das Kabel muss in einer autorisierten Servicestelle durch ein neues ersetzt werden.

Ziehen Sie den Stecker des Netzkabels aus der Steckdose, bevor Sie Zubehörteile zusammenbauen, zerlegen oder einstellen.

Vergewissern Sie sich, dass das ausgewählte Zubehör korrekt montiert ist, bevor Sie das Gerät in Betrieb nehmen.

Überlasten Sie das Gerät nicht. Die Temperatur des Gehäuses darf 60°C nicht überschreiten. Eine Überlastung des Gerätes führt zu schnellerem Verschleiß und kann außerdem Schäden verursachen und die Gefahr eines Stromschlages erhöhen.

Das Produkt muss während des Betriebs stets unter Aufsicht bleiben.

Dieses Gerät ist nicht für Kinder bestimmt. Bewahren Sie das Gerät und dessen Kabel außerhalb der Reichweite von Kindern auf. Es ist wichtig sicherzustellen, dass Kinder das Gerät nicht als Spielzeug behandeln.

Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Bewahren Sie das Gerät außerhalb der Reichweite von Kindern auf, wenn es unter Spannung steht oder sich abkühlt.

Dieses Gerät ist nicht für die Verwendung durch Personen mit eingeschränkter körperlicher oder geistiger Leistungsfähigkeit, sowie von Personen ohne Erfahrung und Kenntnisse bestimmt, es sei denn, sie werden beaufsichtigt oder in den sicheren Gebrauch des Gerätes unterwiesen, damit die daraus resultierenden Gefahren verstanden werden.

GERÄTEBEDIENUNG

Vorbereitung zum Betrieb

Achtung! Alle in diesem Punkt beschriebenen Schritte müssen bei ausgeschaltetem Gerät durchgeführt werden. Vergewissern Sie sich, dass der Stecker des Netzkabels aus der Steckdose gezogen ist. Die Produktspitze sollte vollständig abgekühlt sein.

D

Heben Sie das Drahtteil des Ablageständers so an, dass es an den Nuten des Scharniers anliegt. Dadurch kann das Gerät in der Aussparung des Drahtes platziert werden. Das Gerät sollte so platziert werden, dass sich die Aussparung zwischen dem Gehäuse des Haltegriff s und dem Aufsatz befi ndet; die Spitze sollte nach oben gerichtet sein (II). Das Gewicht des Gerätes sollte das Schließen des Ablageständers verhindern.

Wählen Sie einen für die Art der Arbeit geeigneten Aufsatz aus. Der Aufsatz mit auf dem Rahmen gespanntem Draht wird zum Schneiden verwendet, wenn die geringste Schnittstärke wichtig ist, z.B. beim Schneiden von kleinen Elementen. Die Größe des Elementes wird durch die zwischen Rahmen und Draht gebildete Figur begrenzt.

Der Heißmesser-Aufsatz wird zum freien Schneiden von Polystyrol verwendet. Die Schnittstärke ist größer als beim Schneiden mit dem Schneiddraht, aber es gibt keine Größenbeschränkungen.

Der Graviermesser-Aufsatz dient zum Schneiden von Polystyrol mit geringer Dicke oder zum Schneiden von Mustern in Polystyrol.

Schließen Sie den ausgewählten Aufsatz an den Haltegriff, indem Sie den Aufsatz in die Griff buchse (III) einsetzen.

Ein- und- Ausschalten des Gerätes

Achtung! Sobald das Gerät eingeschaltet wird, beginnt es sich zu erwärmen und nach dem Erreichen der Nenntemperatur, diese Temperatur beizubehalten. Stellen Sie daher sicher, dass sich der Ein-/Ausschalter in der Aus-Position - OFF befi ndet, und schließen Sie dann den ausgewählten Aufsatz daran an. Stecken Sie den Stecker des Netzteils (IV) in die Buchse am Ende des Haltegriff s. Schalten Sie das Gerät ein, indem Sie den Ein-/Ausschalter in die Ein-Position -ON bringen, und platzieren Sie dann das Gerät so auf dem Ablageständer, dass das Schneidelement keinen Gegenstand berührt und sich nicht in der Nähe von brennbarem Material befi ndet. Halten Sie einen Abstand von mindestens 10 cm zum Schneidelement ein. Stellen Sie den Ablageständer auf eine nicht brennbare Fläche. Warnung! Das Schneidelement ist sehr heiß. Bei Berührung mit der Haut kann es zu schweren Verbrennungen kommen. Vermeiden Sie den Kontakt mit anderen Gegenständen. Hohe Temperaturen können diese beschädigen und auch einen Brand verursachen.

Warnung! Es ist verboten, ein anderes als das im Set enthaltene Netzteil zu verwenden. Bei Verlust oder Beschädigung wenden Sie sich bitte an den Hersteller, um ein neues Netzteil zu erhalten.

Benutzung des Gerätes

Ausschließlich sauberes Styropor darf geschnitten werden, das frei von Klebstoff, Farbe, Lack oder anderen Verunreinigungen ist. Verunreinigungen können das Schneiden verhindern oder sich entzünden, wenn sie mit einem heißen Thermoschneider in Berührung kommen.

Nach Beendigung des Erwärmungsvorgangs können Sie mit dem Schneiden beginnen. Die Erwärmungszeit hängt vom verwendeten Aufsatz ab, der Draht erwärmt sich schneller als die Messer-Aufsätze.

Schneiden Sie mit gleichmäßigen Bewegungen und passen Sie die Schneidgeschwindigkeit an die Materialstärke an. Stoppen Sie das Schneidelement nicht im Material.

Es wird empfohlen, Schneidversuche an Abfallstoff en durchzuführen.

Achten Sie beim Durchschneiden darauf, dass der heiße Thermoschneider den Boden nicht beschädigt. Das Polystyrol sollte am Rand eines z.B. Tisches abgestützt werden, sodass das Schneiden an dem Teil erfolgt, der über den Rand hinausragt.

Stellen Sie das Gerät nach Beendigung der Arbeiten und bei Nichtgebrauch auf den Ablageständer.

D

Kühlung und Austausch des Schneidelementes

Wenn Sie das Schneidelement während des Betriebs austauschen müssen, stellen Sie das Gerät auf den Ablageständer, schalten Sie es aus, indem Sie den Ein-/Ausschalter in die Aus-Position - OFF bringen, und warten Sie, bis das Schneidelement vollständig abgekühlt ist. Beschleunigen Sie die Kühlung nicht, z.B. durch Eintauchen des Schneidelements in Wasser oder andere Flüssigkeiten.

WARTUNG UND AUFBEWAHRUNG

Stellen Sie das Gerät nach Gebrauch auf den Ablageständer, trennen Sie es vom Stromnetz, indem Sie den Stecker des Netzteils ziehen und warten Sie, bis es vollständig abgekühlt ist. Reinigen Sie das Gehäuse des Gerätes mit einem leicht angefeuchteten Tuch und trocknen Sie es ab oder lassen Sie es trocknen. Tauchen Sie das Gerät niemals in Wasser oder andere Flüssigkeiten. Bei der Reinigung dürfen keinen Alkohol, keine Lösungsmittel sowie keine aggressiven und scheuernden Reinigungsmittel verwenden. Reinigen Sie das Schneidelement mit einer Kupfer- oder Messingbürste. Wenn Sie Beschädigungen an der Spitze feststellen, wenden Sie sich an den Hersteller, um das Ersatzteil zu erhalten. Es ist verboten, das Produkt mit einem beschädigten, z.B. verbogenen, durchgebrannten Schneidelementen zu verwenden.

Bewahren Sie das Produkt an einem trockenen, schattigen und gut belüfteten Ort auf. Der Aufbewahrungsort sollte das Gerät vor unbefugtem Zugriff, insbesondere von Kindern, schützen. Es wird empfohlen, das Produkt in der mit dem Produkt gelieferten Verpackung aufzubewahren.

Austausch des Heißdrahtes

Wenn der Schneiddraht dauerhaft verformt, unterbrochen oder stark verschmutzt ist, muss er durch einen neuen ersetzt werden. Der Austausch sollte nur bei vollständig abgekühltem Schneidelement erfolgen und das Gerät sollte ausgeschaltet und von der Stromversorgung getrennt werden.

Der vorherige Draht muss mit einer Zange vollständig entfernt werden. Achten Sie darauf, den Drahtrahmen nicht zu beschädigen.

Die Enden des Rahmens sind mit Kerben versehen, mehrere Drahtrollen müssen um eine Kerbe gewickelt werden. Ziehen Sie dann das freie, längere Ende des Drahtes zur Kerbe am anderen Ende des Rahmens und wickeln Sie einige Spulen um die Kerbe. Wickeln Sie die freien Enden des Drahtes auf der Länge von. ca. 1 cm (V) um den Draht und schneiden Sie den Rest mit einer Zange ab.
