78894 - Měřicí zařízení Lund - Bezplatný návod k obsluze
Najděte návod k zařízení zdarma 78894 Lund ve formátu PDF.
| Typ výrobku | Řezací nůž na polystyren |
| Značka | Lund |
| Model | 78894 |
| Jmenovité napětí (řezák) | 6 V ss |
| Jmenovitý výkon | 9 W |
| Doba zahřívání | 5 až 10 minut |
| Hmotnost (řezák) | 60 g |
| Třída izolace (řezák) | III |
| Napájení ze sítě | 100-240 V~, 50-60 Hz |
| Výstupní napětí adaptéru | 6 V ss / 1,5 A |
| Hmotnost (adaptér) | 60 g |
| Třída izolace (adaptér) | II |
| Součástí balení | Drátěná čepel, topná tyč, gravírovací nástavec, stojan |
| Určení | Řezání a gravírování expandovaného polystyrenu |
| Materiál k řezání | Čistý expandovaný polystyren (bez lepidla, barvy) |
| Provozní teplota | Automatické zahřívání na jmenovitou teplotu |
| Minimální bezpečná vzdálenost | 10 cm od hořlavých materiálů |
| Údržba těla | Mírně vlhký hadřík, neponořovat |
| Čištění čepele | Měděný nebo mosazný kartáč |
| Výměna topného drátu | Možná, demontovatelná kleštěmi |
| Doporučené skladování | Suché, stinné, dobře větrané místo, mimo dosah dětí |
Často kladené otázky - 78894 Lund
Dotazy uživatelů ohledně 78894 Lund
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Měřicí zařízení ve formátu PDF zdarma! Najděte svůj návod 78894 - Lund a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. 78894 značky Lund.
NÁVOD K OBSLUZE 78894 Lund
- madlo
- vypínač
- napájecí konektor
- koncovka s drátem
- koncovka s topnou tyči
- koncovka pro gravírování
- stojan
H
Symbol poukazuje na nutnost separovaného sběru opotřebovaných elektrických a elektronických zařízení. Opotřebovaná elektrická zařízení jsou zdrojem druhotných surovin – je zakázáno vyhazovat je do nádob na komunální odpad, jelikož obsahují látky nebezpečné lidskému zdraví a životnímu prostředí! Prosíme o aktivní pomoc při úsporném hospodaření s přírodními zdroji a ochraně životního prostředí tím, že odevzdáte použité zařízení do sběrného střediska použitých elektrických zařízení. Aby se omezilo množství odpadů, je nevyhnutné jejich opětovné využití, recyklace nebo jiná forma regenerace.
OCHRANA ŽIVOTNÉHO PROSTREDIA

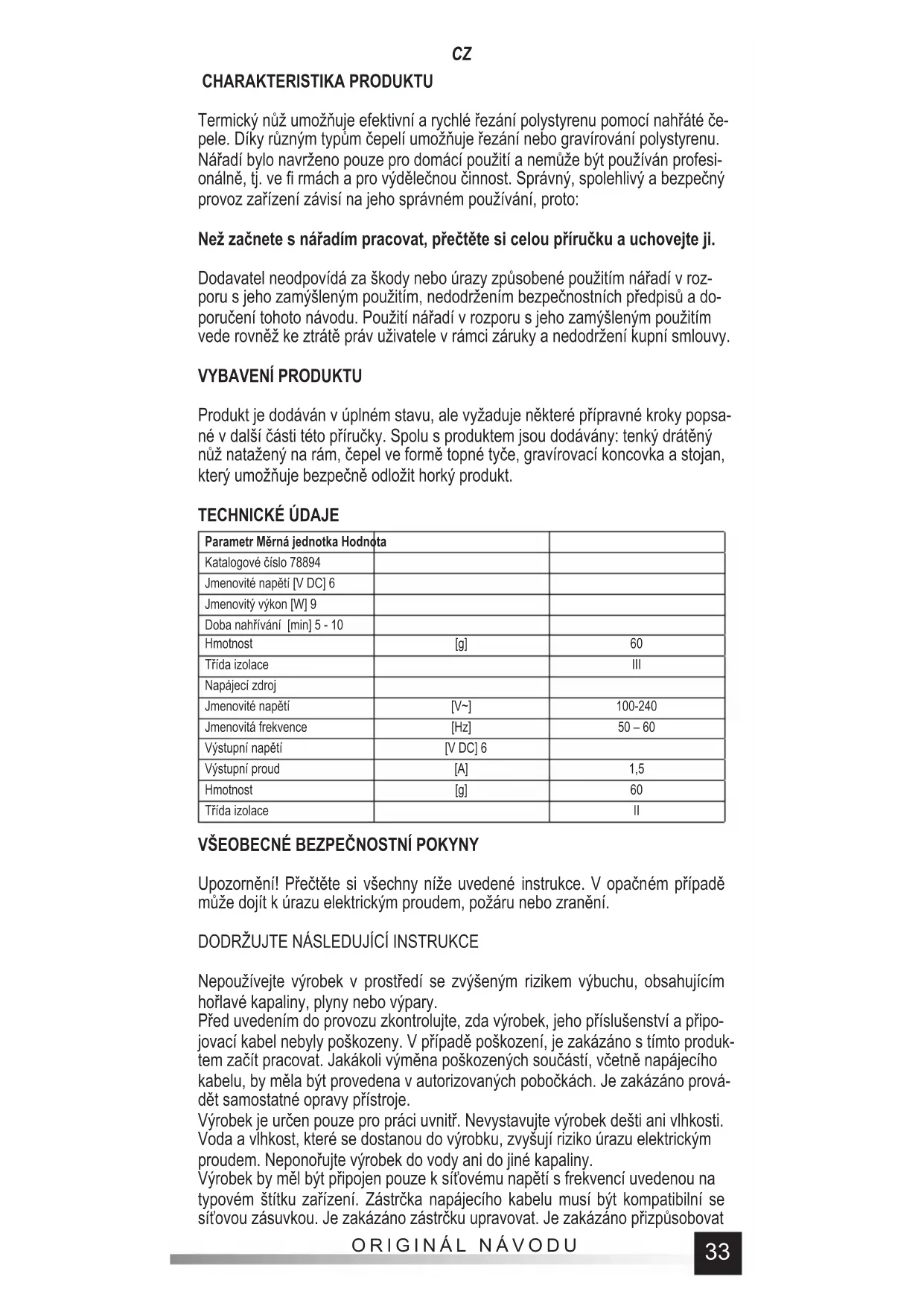

Termický nůž umožňuje efektivní a rychlé řezání polystyrenu pomocí nahřáté čepele. Díky různým typům čepeli umožňuje řezání nebo gravírování polystyrenu. Nářadí bylo navrženo pouze pro domácí použití a nemůže být používán profesionálně, tj. ve fi rmách a pro výdělečnou činnost. Správný, spolehlivý a bezpečný provoz zařízení závisí na jeho správném používání, proto:
Než začnete s nářadím pracovat, přečtěte si celou příručku a uchovejte ji.
Dodavatel neodpovídá za škody nebo úrazy způsobené použitím nářadí v rozporu s jeho zamýšleným použitím, nedodržením bezpečnostních předpisů a doporučení tohoto návodu. Použití nářadí v rozporu s jeho zamýšleným použitím vede rovněž ke ztrátě práv uživatele v rámci záruky a nedodržení kupní smlouvy.
VYBAVENÍ PRODUKTU
Produkt je dodáván v úplném stavu, ale vyžaduje některé připravné kroky popsané v další části této příručky. Spolu s produktem jsou dodávány: tenký drátěný nůž natažený na rám, čepel ve formě topné tyče, gravírovací koncovka a stojan, který umožňuje bezpečně odložit horký produkt.
TECHNICKÉ ÚDAJE
| Parametr Měrná jednotka Hodnota | ||
| Katalogové číslo 78894 | ||
| Jmenovité napětí [V DC] 6 | ||
| Jmenovitý výkon [W] 9 | ||
| Doba nahřívání [min] 5 - 10 | ||
| Hmotnost | [g] | 60 |
| Třída izolace | III | |
| Napájecí zdroj | ||
| Jmenovité napětí | [V~] | 100-240 |
| Jmenovitá frekvence | [Hz] | 50 – 60 |
| Výstupní napětí | [V DC] 6 | |
| Výstupní proud | [A] | 1,5 |
| Hmotnost | [g] | 60 |
| Třída izolace | II | |
VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
Upozornění! Přečtěte si všechny níže uvedené instrukce. V opačném případě může dojít k úrazu elektrickým proudem, požáru nebo zranění.
DODRŽUJTE NÁSLEDUJÍCÍ INSTRUKCE
Nepoužívejte výrobek v prostředí se zvýšeným rizikem výbuchu, obsahujícím hořlavé kapaliny, plyny nebo výpary.
Před uvedením do provozu zkontrolujte, zda výrobek, jeho příslušenství a připojovací kabel nebyly poškozeny. V případě poškození, je zakázáno s tímto produktem začít pracovat. Jakákoli výměna poškozených součástí, včetně napájecího kabelu, by měla být provedena v autorizovaných pobočkách. Je zakázáno provádět samostatné opravy přístroje.
Výrobek je určen pouze pro práci uvnitř. Nevystavujte výrobek dešti ani vlhkosti. Voda a vlhkost, které se dostanou do výrobku, zvyšují riziko úrazu elektrickým proudem. Neponořujte výrobek do vody ani do jiné kapaliny.
Výrobek by měl být připojen pouze k síťovému napětí s frekvencí uvedenou na typovém štítku zařizení. Zástrčka napájecího kabelu musí být kompatibilní se síťovou zásuvkou. Je zakázáno zástrčku upravovat. Je zakázáno přizpůsobovat
CZ
zástrčku k zásuvce pomocí adaptérů. Nemodifi kovaná zástrčka kompatibilní se zásuvkou snižuje riziko úrazu elektrickým proudem.
Produkt vyrobený ve třídě I elektrické izolace lze zapojovat pouze do zásuvky vybavené ochranným vodičem. Napájecí sit musí být vybavena vestavěnou pojistkou nadproudové ochrany se sepnutím max. při proudu 30 mA.
Po každém použití vytáhněte zástrčku napájecího kabelu ze síťové zásuvky. Nářadí vždy odpojujte od napájení, jestliže zůstane bez dozoru, před skládáním, rozložením nebo čištěním.
Nářadí připojené k napájení neponechávejte bez dozoru.
Nepřetěžujte napájecí kabel. Nepoužívat napájecí kabel k nošení výrobku, zapojování a odpojování zástrčky od síťové zásuvky. Zabraňte kontaktu napájecího kabelu s teplem, oleji, ostrými hranami a pohyblivými prvky. Poškození přívodního kabelu zvyšuje nebezpečí úrazu elektrickým proudem. V případě poškození napájecího kabelu (například přeříznutí, roztavení izolace) okamžitě vytáhněte zástrčku kabelu ze zásuvky a přístroj předejte do autorizovaného servisu. Je zakázáno používat výrobek s poškozeným napájecím kabelem. Je zakázáno opravovat napájecí kabel, kabel musí být vyměněn za nový v autorizovaném servisu. Před montází, demontází nebo úpravou příslušenství výrobku odpojte síťovou zástrčku od elektrické zásuvky.
Před spuštěním produktu se ujistěte, že bylo zvolené příslušenství správně nainstalováno. Nepřetěžovat výrobek. Teplota krytu nesmí překročit 60 °C. Přetěžování výrobku je příčinou jeho rychlejšího opotřebení, také může způsobit poškození a zvýšit riziko úrazu elektrickým proudem.
Při práci musí být výrobek stále pod dozorem.
Výrobek není určen pro děti. Udržujte výrobek a jeho kabel mimo dosah dětí. Je důležité zajistit, aby děti výrobek nepovažovaly za hračku.
Děti bez dozoru nesmí provádět čištění a údržbu výrobku.
Když je nářadí připojeno k napájení nebo právě probíhá jeho chlazení, udržujte jej mimo dosah dětí.
Tento výrobek není určen pro osoby se sníženými fyzickými, smyslovými či mentálními schopnostmi či s nedostatečnými zkušenostmi či znalostmi, ledaže by byl zajištěn dohled nebo byly poučeny o bezpečném používání výrobku tak, aby si byly vědomy příslušných rizik.
PRÁCE S PRODUKTEM
Příprava k práci
Pozor! Všechny operace popsané v této kapitole musí být provedeny s produktem odpojeným od napájení. Ujistěte se, že zástrčka napájecího kabelu byla vytažena ze zásuvky. Hrot produktu by měl být zcela ochlazený.
Zvedněte drátěnou část stojanu tak, aby se opřela s výčnělky závěsu. To umožní, aby bylo zařízení umístěno do drážky drátu. Umistěte zařízení tak, aby se drážka nacházela mezi krytem madla a koncovkou, hrot by měl směřovat vzhůru (II). Hmotnost nářadí by měla zabránit uzavření stojanu.
Vyberte jednu z koncovek určených pro daný typ práce. Koncovka s drátem nataženým na rámu se používá pro řezání, kde je důležitá co nejmenší tloušťka řezu, například při řezání malých předmětů. Velikost prvku je omezena tvarem vytvořeným mezi rámem a drátem.
Koncovka s topnou tyčí se použivá k volnému řezání polystyrenu, tloušt'ka řezu je větší než u řezání drátem, ale neexistují žádná omezení velikosti.
Koncovka pro gravírování se používá k řezání polystyrenu s malou tloušťkou nebo k vyřezávání vzorů v polystyrenu.
Zvolená koncovka by měla být připojena k rukojeti zasunutím koncovky do madla (III).
Zapnutí a vypnutí zařízení
Pozor! Zařízení se okamžitě po zapnutí začne nahřívat a poté, co dosáhne jme-
CZ
novité teploty, bude ji samočinně udržovat.
V souvislosti s výše uvedeným se ujistěte, že je spínač v poloze vypnuto - OFF a následně do něj připojte vybranou koncovku. Připojte konektor napájecího zdroje (IV) ke konektoru na konci madla. Zapněte zařízení přepnutím spínače do polohy zapnuto - ON a následně umístěte zařízení na stojanu tak, aby se řezací prvek nedostal do kontaktu s žádným předmětem a také nebyl v blízkosti hořlavého materiálu. Udržujte vzdálenost od řezného prvku minimálně 10 cm. Stojan by měl být umístěn na nehořlavém povrchu.
Upozornění! Řezný prvek je velmi horký. Při styku s pokožkou může způsobit vážné popáleniny. Měli byste se také vyhnout kontaktu s náhodnými předměty, vysoké teploty mohou způsobit jejich zničení a také způsobit požár.
Upozornění! Je zakázáno používat jiný napájecí zdroj, než je napájecí zdroj obsažený v sadě. V případě ztráty nebo poškození kontaktujte výrobce, abyste získali nový napájecí zdroj.
Práce se zařízením
Řezat můžete pouze čistý polystyren, zbavený stop lepidla, barvy, laku nebo jiných nečistot. Nečistoty mohou znemožnit řezání nebo se vznítit při kontaktu s horkým nožem. Řezat můžete po ukončení nahřívání, doba ohřevu závisí na použité koncovce, drát se zahřivá rychleji než nože z tyčí.
Rezání provádějte plynulými pohyby a rychlost rezání přizpůsobte tloušťce materiálu. Nezastavujte rezný prvek v materiálu.
Doporučuje se provádět řezné zkoušky na odpadním materiálu.
Při řezání se ujistěte, že horký nůž nepoškodí podklad. Polystyren by měl být položen na okraji např. stolu, tak aby řez probíhal na části vyčnívající za okrajem. Po dokončení práce a nepoužíváte-li zařízení, umístěte je na stojan.
Chlazení a výměna řezného prvku
Pokud potřebujete vyměnit řezný prvek během provozu, umístěte přístroj na stojan, vypněte ho vypnutím vypínače do polohy vypnuto - OFF a počkejte, až řezný prvek zcela vychladne. Nezrychlujte chlazení, například ponořením řezného prvku do vody nebo jiné kapaliny.
ÚDRŽBA A SKLADOVÁNÍ
Po použití nechte zařízení na stojanu, odpojte jej od napájecího zdroje, vytáhněte síťovou zástrčku a počkejte, až zcela vychladne. Očistěte kryt zařízení mírně navlhčeným hadříkem a vysušte jej nebo jej nechte vyschnout. Nikdy neponořujte zařízení do vody nebo jiných kapalin. Nepoužívejte k čištění, alkoholu, rozpouštědla, žíravé nebo abrazivní látky. Řezný prvek by měl být čištěn měděným nebo mosazným kartáčem. Pokud zjistíte poškození hrotu, obrat’te se na výrobce, za účelem získání náhradní části. Je zakázáno používat výrobek s poškozeným, např. ohnutým, propáleným řezným prvkem.
Výrobek uchovávejte na suchých, stinných a dobře větraných místech. Úložiště by mělo chránit neoprávněné osoby, zejména děti, před přístupem k zařízení. Doporučuje se skladovat výrobek v balení dodávaném s tímto produktem.
Výměna topného drátu
Pokud je řezací drát trvale zdeformován, přerušen nebo znečištěn přilišným způsobem, vyměňte jej za nový. Výměna by měla být prováděna pouze při úplném vychladnutí řezného prvku a vypnutí přístroje a jeho odpojení od napájecího zdroje. Předchozí drát by měl být zcela odstraněn pomocí kleští. Dejte pozor, aby nedošlo k poškození steláže drátu.
Konce steláže jsou opatřeny zářezy, na jednom zářezu by mělo být navinuto několik svitků drátu. Následně volný, delší konec drátu protáhněte do zářezu na druhém konci steláže a naviňte několik svitků kolem zářezu. Volné konce drátu kolem drátu zaviňte kolem drátu v délce cca. 1 cm (V) a zbývající část odstřihněte pomocí kleští.
SK
CHARAKTERISTIKA VÝROBKU
Predtým, než začnete výrobok používat', oboznámte sa s celou používatel'skou príručkou. Príručku náležite uchovajte.
Napájací kábel nepreťažujte. Napájací kábel nepoužívajte na nosenie výrobku, zástrčku nevyťahujte z el. zásuvky t’ahaním za kábel. Zabráňte kontaktu napájacieho kábla s teplom, olejmi, ostrými hranami a pohyblivými časťami. Poškodenie napájacieho kábla zvyšuje riziko zásahu el. prúdom. V prípade, ak sa napájací kábel poškodí (napr. prereže, staví sa izolácia), okamžite vytiahnite zástrčku kábla z el. zásuvky, a následne výrobok nechajte opraviť v autorizovanom servise. Výrobok s poškodeným napájacím káblom sa v žiadnom prípade nesmie používať. Napájací kábel sa nesmie opravovať, celý kábel sa musí vymenit’ v autorizovanom servise na nový, nepoškodený.
Výrobok počas používania majte neustále pod dohl'adom.
Vybraný nadstavec upevnite k rukováti zasunutím nadstavca do puzdra (otvoru) v rukováti (III).
Zapínanie a vypínanie zariadenia
Pozor! Zariadenie sa hned' po zapnutí začne zohrievat', a ked' dosiahne menovitú pracovnú teplotu bude ju samočinne udržiavat'.
Pri rezaní vykonávajte plynulé pohyby, a rýchlost' rezania prispôsobte podl'a hrúbky a tvrdosti materiálu. Rezací prvok nezastavujte v materiáli.
