| Tip produs | Cuțit de încălzire pentru polistiren |
| Marcă | Lund |
| Model | 78894 |
| Tensiune nominală (cuțit) | 6 V cc |
| Putere nominală | 9 W |
| Durată de încălzire | 5 până la 10 minute |
| Masă (cuțit) | 60 g |
| Clasă de izolație (cuțit) | III |
| Alimentare de la rețea | 100-240 V~, 50-60 Hz |
| Tensiune de ieșire adaptor | 6 V cc / 1,5 A |
| Masă (adaptor) | 60 g |
| Clasă de izolație (adaptor) | II |
| Accesorii incluse | Lamă cu fir, tijă de încălzire, accesoriu de gravură, suport |
| Utilizare prevăzută | Tăiere și gravură a polistirenului expandat |
| Material de tăiat | Polistiren expandat pur (fără lipici, vopsea) |
| Temperatură de funcționare | Încălzire automată până la temperatura nominală |
| Distanță minimă de siguranță | 10 cm de materiale inflamabile |
| Întreținerea corpului | Cârpă ușor umedă, nu imersați |
| Curățarea lamei | Perie de cupru sau alamă |
| Înlocuirea firului de încălzire | Posibil, demontabil cu clește |
| Depozitare recomandată | Loc uscat, umbrit, bine ventilat, inaccesibil copiilor |
Întrebări frecvente - 78894 Lund
Întrebările utilizatorilor despre 78894 Lund
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Echipamente de măsurare în format PDF gratuit! Găsiți manualul dvs. 78894 - Lund și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. 78894 mărcii Lund.
MANUAL DE UTILIZARE 78894 Lund
- mâner
- comutator pornit/oprit
- conector pentru alimentare electrică
- adaptor fi r
- adaptor bară de încălzire
- adaptor gravură
- suport
F
Simbolul adunării selective a utilajelor electrice și electronice. Utilajele electrice uzate sunt materie primă repetată – este interzisă aruncarea lor la gunoi, deoarece conțin substanțe dăunătoare sănătății omenești cât dăunătoare mediului! Vă rugăm deci să aveți o atitudine activă în ceace privește gospodărirea economică a resurselor naturale și protejarea mediului natural prin predarea utilajului uzat la punctul care se ocupă de asemenea utilaje electrice uzate. Pentru a limita cantitățile deșeurilor eliminate este necesară întrebuințărea lor din nou , prin recyklind sau recuperarea în altă formă.

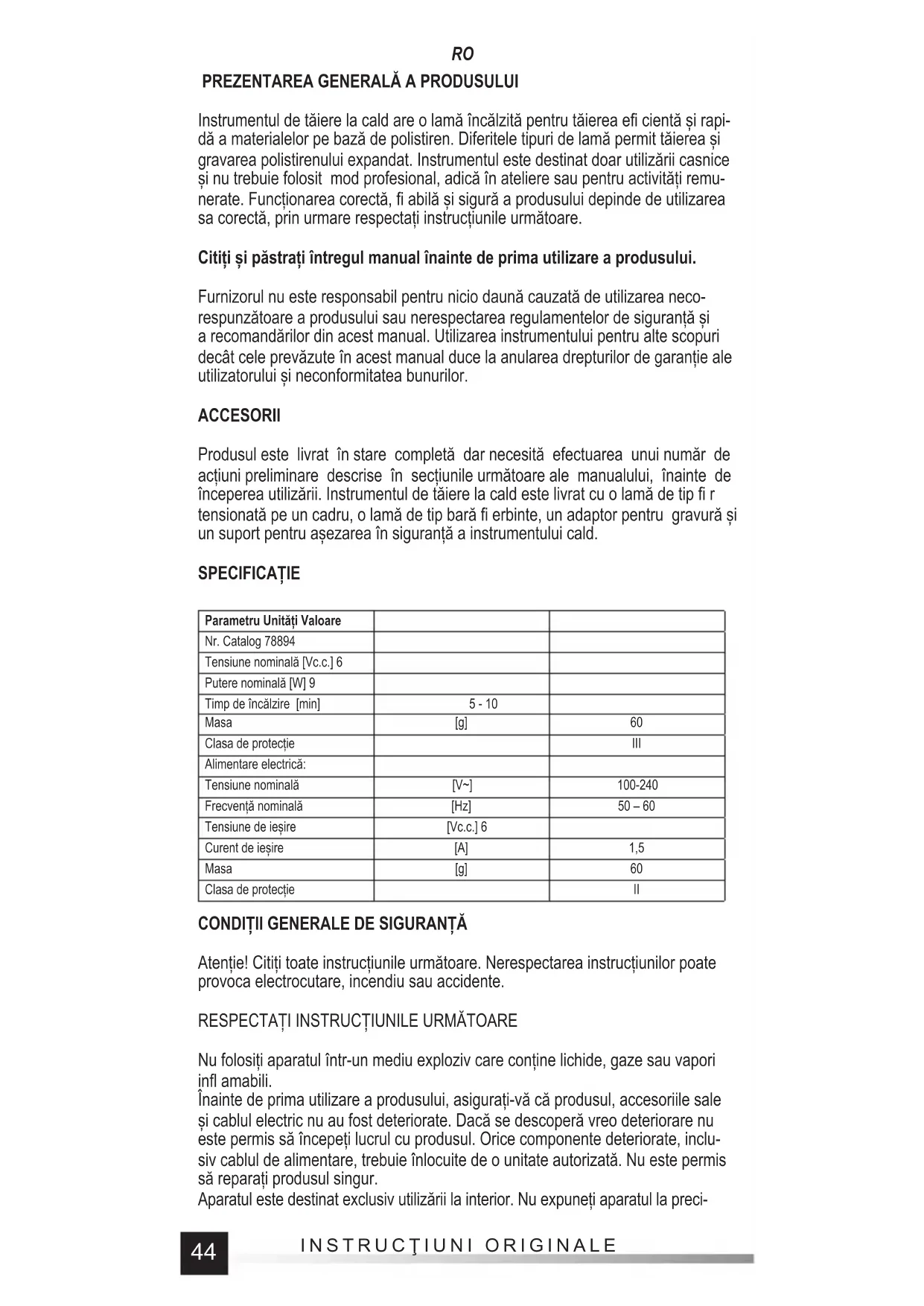

Instrumentul de tăiere la cald are o lamă încălzită pentru tăierea efi cientă și rapidă a materialelor pe bază de polistiren. Diferitele tipuri de lamă permit tăierea și gravarea polistirenului expandat. Instrumentul este destinat doar utilizării casnice și nu trebuie folosit mod profesional, adică în ateliere sau pentru activități remunerate. Funcționarea corectă, fi abilă și sigură a produsului depinde de utilizarea sa corectă, prin urmare respectați instrucțiunile următoare.
Citiți și păstrați întregul manual înainte de prima utilizare a produsului.
Furnizorul nu este responsabil pentru nicio daună cauzată de utilizarea neco-respunzătoare a produsului sau nerespectarea regulamentelor de siguranță și a recomandărilor din acest manual. Utilizarea instrumentului pentru alte scopuri decât cele prevăzute în acest manual duce la anularea drepturilor de garanție ale utilizatorului și neconformitatea bunurilor.
ACCESORII
Produsul este livrat în stare completă dar necesită efectuarea unui număr de acțiuni preliminare descrise în secțiunile următoare ale manualului, înainte de începerea utilizării. Instrumentul de tăiere la cald este livrat cu o lamă de tip fi r tensionată pe un cadru, o lamă de tip bară fi erbinte, un adaptor pentru gravură și un suport pentru așezarea în siguranță a instrumentului cald.
SPECIFICATIE
| Parametru Unități Valoare | ||
| Nr. Catalog 78894 | ||
| Tensiune nominală [Vc.c.] 6 | ||
| Putere nominală [W] 9 | ||
| Timp de încălzire [min] | 5 - 10 | |
| Masa | [g] | 60 |
| Clasa de protectie | III | |
| Alimentare electrică: | ||
| Tensiune nominală | [V~] | 100-240 |
| Frecvență nominală | [Hz] | 50 – 60 |
| Tensiune de ieșire | [Vc.c.] 6 | |
| Curent de ieșire | [A] | 1,5 |
| Masa | [g] | 60 |
| Clasa de protectie | II |
CONDIȚII GENERALE DE SIGURANȚĂ
Atenție! Citiți toate instrucțiunile următoare. Nerespectarea instrucțiunilor poate provoca electrocutare, incendiu sau accidente.
RESPECTAȚI INSTRUCTIUNILE URMĂTOARE
Nu folosiți aparatul într-un mediu exploziv care conține lichide, gaze sau vapori infl amabili.
Înainte de prima utilizare a produsului, asigurați-vă că produsul, accesoriiile sale și cablul electric nu au fost deteriorate. Dacă se descoperă vreo deteriorare nu este permis să începeti lucrul cu produsul. Orice componente deteriorate, inclusiv cablul de alimentare, trebuie înlocuite de o unitate autorizată. Nu este permis să reparați produsul singur.
Aparatul este destinat exclusiv utilizării la interior. Nu expuneți aparatul la preci-
RO
pitații sau umiditate. În cazul în care în produs pătrunde apă sau umiditate, riscul de electrocutare crește semnifi cativ. Nu cufundatți produsul în apă sau alte lichide.
Conectați produsul la doar la o rețea electrică având tensiunea și frecvența indicate pe placa de identifi care a produsului. Ștecherul cablului electric trebuie să corespundă prizei electrice. Nu modifi cati ștecherul. Nu folositii adaptoare pentru adaptarea ștecherului la priză. Un ștecher nemodifi cat care se potrivește în priză reduce riscul de electrocutare.
Un aparat cu clasa de izolatie 1 trebuie conectat doar la o priză echipată cu un conductor de protectie. Instalația electrică trebuie să fi e echipată cu un dispozitiv diferential de curent rezidual cu curent de declansare de maxim 30 mA.
După fi ecare utilizare, scoateți ștecherul din priză. Deconectați întotdeauna aparatul de la sursa de alimentare electrică dacă îl lăsați nesupravegheat și înainte de depozitare, demontare sau curătare.
Nu lăsați nesupravegheat aparatul conectat la sursa de alimentare.
Nu suprasolicitați cablul de alimentare. Nu folosiți cablul de alimentare pentru a transporta aparatul sau a conecta sau deconecta ștecherul la sau de la priză. Evi-tați contactul cablului de alimentare cu căldura, uleiurile, muchii ascutite și piese în mișcare. Deteriorarea cablului de alimentare crește riscul de electrocutare. În cazul în care cablul de alimentare este deteriorat (de ex. este tăiat, are izolatia topită), scoateți imediat ștecherul din priză și returnați-l unei unități de service autorizate. Este interzis să folosiți produsul cu cablul de alimentare deteriorat. Nu este permisă repararea cablului de alimentare. El trebuie înlocuit cu unul nou la o unitate de service autorizată.
Scoateți imediat ștecherul din priză înainte de instalarea, demontarea sau ajustarea oricărui accesoriu al produsului.
Asigurați-vă că accesoriiul selectat a fost instalat corect, înainte de pornirea produsului.
Nu suprasolicitați produsul. Temperatura carcasei nu trebuie să depășească 60°C. Suprasolicitarea produsului va accentua uzura sa, ducând la deteriorare și risc crescut de electrocutare.
Produsul trebuie urmărit permanent în timpul funcționării.
Produsul nu este destinat utilizării de către copii. Nu lăsați produsul și cablul său electric la îndemâna copiilor. Este important să aveți grijă ca produsul să nu fi e tratat ca o jucărie de către copii.
Copiii nu trebuie lăsați să curețe sau să întrețină produsul fără a fi supravegheați de un adult.
Nu läsați instrumentul la îndemâna copiilor când este sub tensiune sau se răcește.
Acest produs poate fi folosit de către orice persoană cu abilități fi zice sau men-tale reduse sau de persoane care nu dețin experiență și nu sunt familiarizate cu aparatul sub supraveghere sau dacă și se asigură instruire în legătură cu utilizarea în condiții de siguranță a aparatului și prevenirea posibilelor pericole legate de utilizare.
UTILIZAREA PRODUSULUI
Prepararea maşinii pentru utilizare
Atenție! Procedura descrisă în această secțiune trebuie executată cu instrumentul scos din priză. Asigurați-vă că cablul de alimentare a fost scos din priză. Asigurați-vă că axul instrumentului se răcește complet.
Ridicați partea din sărmă a suportului astfel încât să se rezeme pe proeminențele articulației. Aceasta va permite plasarea instrumentului în adâncitura formată de sărmă. Puneti instrumentul astfel încât adâncitura să fi e între carcasa mânerului și adaptor, cu axul orientat în sus (II). Greutatea instrumentului trebuie să prevină plierea suportului.
Alegeti unul dintre adaptoare pentru lucrare. Firul întins pe cadru este folosit pentru tăiere acolo unde este importantă o tăietură cât mai subțire posibilă, de
RO
exemplu la tăierea pieselor mici. Dimensiunea piesei este limitată de forma spațiului dintre cadru și sărmă.
Adaptorul bară fi erbinte este folosit pentru tăierea liberă a spumei de polistiren și grosimea tăieturii este mai mare decât în cazul tăierii cu for, în schimb nu există limite privind dimensiunea.
Adaptorul pentru gravură este folosit pentru a tăia polistiren expandat de grosime mică sau pentru a decupa diferite forme din polistiren expandat.
Conectați adaptorul ales la mâner introducându-l în mufa din mâner (III).
Pornirea și oprirea aparatului
Notă! Imediat ce unitatea este pornită, va începe să se încălzească și apoi în va mentine automat temperatura nominală după atingerea acesteia.
Prin urmare, asigurati-vă că comutatorul este în poziția OFF, apoi conectați la instrument adaptorul selectat. Conectați ștecherul cablului de alimentare (IV) în priza de la capătul mânerului. Puneti comutatorul instrumentului pe ON (Pornit) și apoi tineți instrumentul pe suport astfel încât lama de tăiere să nu intre în sănăta- te cu alte obiecte sau să fi e aproape de materiale infl amabile. Lăsați întotdeauna minim 12 cm distanță față de lama de tăiere. Puneti suportul instrumentului pe o suprafată neinfl amabilă.
Atenție! Lama de tăiere este foarte fi erbinte. Ea poate provoca arsuri grave la contactul cu pielea. Evitați contactul cu alta obiecte, deoarece temperaturile mari le pot deteriora și provoca incendii.
Atenție! Este interzis să folosiți orice altă sursă de alimentare electrică în afara celei incluse în set. În cazul pierderii sau deteriorării sursei de alimentare, contactați producătorul pentru una nouă.
Utilizarea sculei
Instrumentul poate fi folosit doar pentru a tăia polistiren expandat, fără resturi de adeziv, vopsea sau alte impurități. Murdăria poate împiedica tăierea sau se poate aprinde la contactul cu lama fi erbinte.
Începeti tăierea după încheierea fazei de încălzire. Timpul de încălzire depinde de adaptorul folosit, fi rul se încălzește mai repede decât lamele în formă de bare. Tăiați cu o mișcare uniformă și ajustați viteza de tăiere astfel încât să corespundă grosimii materialului. Nu opriți tăierea când lama se afl ă în material.
Se recomandă să testați instrumentul de tăiere pe un material de încercare, înainte de a începe lucrul.
La tăierea prin material, aveți grijă ca lama fierbinte să nu deterioreze suprafața. Puneti materialul din polistiren pe marginea mesei de lucru pentru a tăia partea de material care depăseste marginea mesei.
După terminarea lucrului și când instrumentul nu este folosit, puneti-l pe suport.
Răcirea în înlocuirea lamei tăietoare
În cazul în care trebuie să înlocuiti lama tăietoare în timpul lucrului, lăsați instrumentul pe suport, puneți comutatorul pe OFF și lăsați un timp ca unitatea să se răcească complet. Nu accelerati răcirea prin cufundarea lamei în apă sau alt lichid.
ÎNTRETINERE ŞI DEPOZITARE
După utilizare, puneti instrumentul pe suport, deconectați-l de la sursa de alimentare electrică scoând ștecherul din priză și așteptați până ce se răcește complet. Curățați carcasa aparatului cu o lavetă ușor umezită, apoi ștergeti-o sau lăsați-o să se usuce. Nu cufundatii niciodată carcasa instrumentului în apă sau alte lichide. Nu folositi alcool, solventi, agenti corozivi sau abrazivi pentru curățare. Curățați lama cu o perie de cupru sau alamă. În cazul în care observați deteriorarea axului, contactați producătorul pentru a obține piese de schimb. Nu este permisă utilizarea instrumentului cu o lamă deteriorată (de exemplu îndoită, arsă).
RO
Păstrați produsul în locuri uscate, aerisite și ferite de soare. Asigurați-vă că încă-perea de depozitare protejează instrumentul de accesul neautorizat, în special al copiilor. Se recomandă să păstrați produsul în ambalajul original.
Înlocuirea fi rului de încălzire
În cazul în care fi rul de tăiere este deformat permanent, rupt sau prea murdar, înlocuiti-l cu unul nou. Înlocuiti lama de tăiere doar după ce s-a răcit complet și instrumentul are comutatorul oprit și este scos din priză.
Folositi clesti pentru a îndepărta fi rul uzat. Fiti atenti să nu deteriorati cadrul fi rului.
Capătul cadrului are canale. Înfășurați câteva spire de fi r pe primul canal. Apoi trageti de capătul liber, mai lung al fi rului la canalul de pe celălalt capăt al cadrului și înfășurați câteva spire în jurul lui. Înfășurați capetele libere ale fi rului pe aproximativ 1 cm (V) și tăiați restul cu cleștele.
