GEBRUIKSAANWIJZING LPMCSR02EU LA PAVONI

Instructies voor het gebruik van de modellen CASABAR PID Beste klant, Bedankt voor de aankoop van ons product, ontworpen op basis van de nieuwste technologische ontwikkelingen. Door de eenvoudige handelingen voor het juiste gebruik van ons product zorgvuldig uit te voeren en de belangrijkste veiligheidseisen die in deze handleiding worden aangegeven in acht te nemen, kunt u het beste uit het product halen en jaar na jaar de uitzonderlijke betrouwbaarheid ervan ervaren. Mocht de machine toch niet goed werken, dan kunt u altijd rekenen op het netwerk van servicecentra die direct tot uw beschikking staan. SYMBOLEN DIE IN DEZE HANDLEIDING WORDEN GEBRUIKT Belangrijke waarschuwingen worden met deze symbolen aangeduid. Inachtneming van deze waarschuwingen is absoluut noodzakelijk. Lees voor ingebruikname de gebruiksaanwijzing aandachtig door. Let op! Bijzonder belangrijke en/of gevaarlijke handelingen. Informatie (handig voor het gebruik van het apparaat). Suggesties. Handelingen die door de gebruiker kunnen worden uitgevoerd. Handelingen die uitsluitend door een gekwaliceerde technicus mogen worden uitgevoerd.50

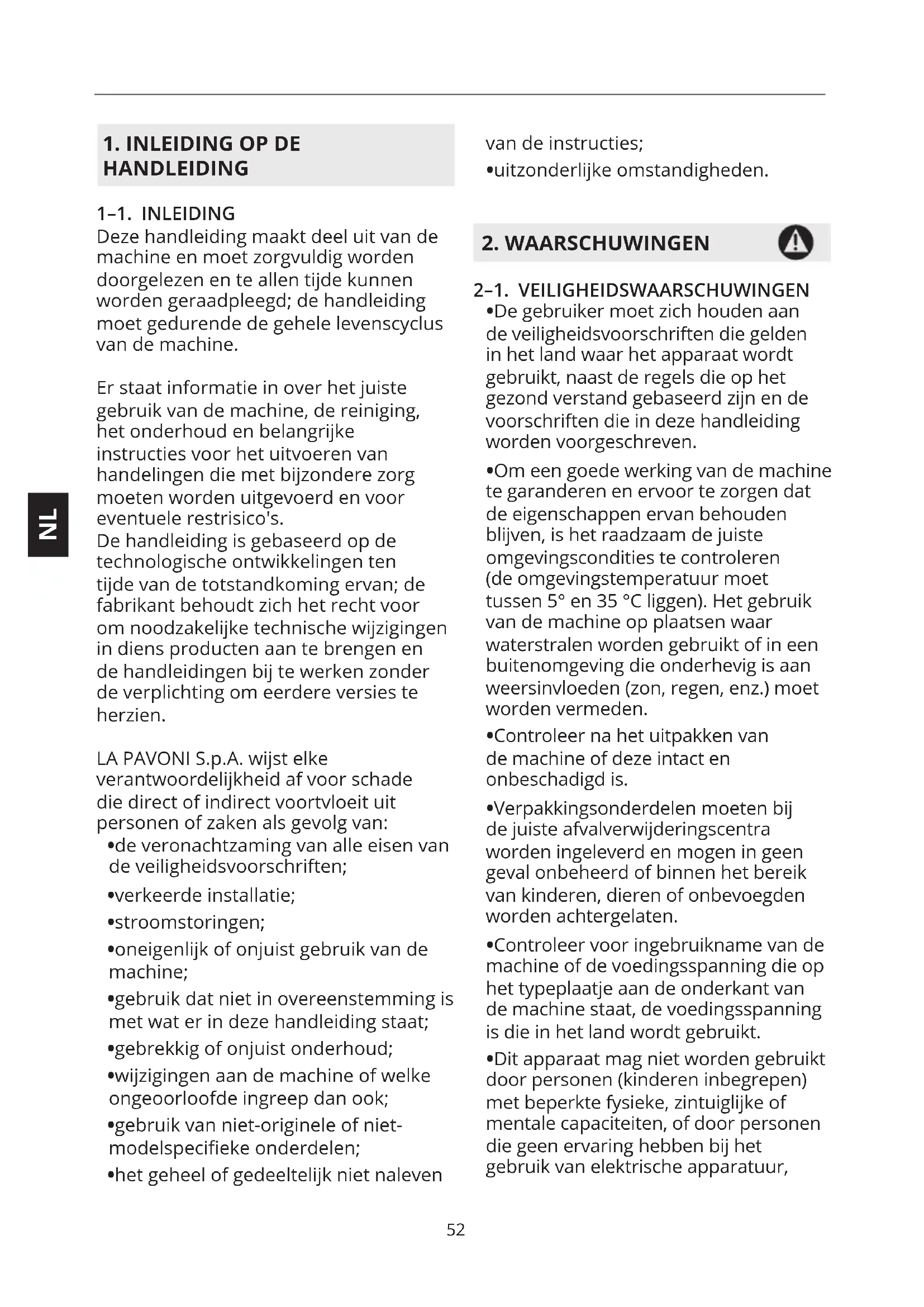

HANDLEIDING 1–1. INLEIDING Deze handleiding maakt deel uit van de machine en moet zorgvuldig worden doorgelezen en te allen tijde kunnen worden geraadpleegd; de handleiding moet gedurende de gehele levenscyclus van de machine. Er staat informatie in over het juiste gebruik van de machine, de reiniging, het onderhoud en belangrijke instructies voor het uitvoeren van handelingen die met bijzondere zorg moeten worden uitgevoerd en voor eventuele restrisico's. De handleiding is gebaseerd op de technologische ontwikkelingen ten tijde van de totstandkoming ervan; de fabrikant behoudt zich het recht voor om noodzakelijke technische wijzigingen in diens producten aan te brengen en de handleidingen bij te werken zonder de verplichting om eerdere versies te herzien. LA PAVONI S.p.A. wijst elke verantwoordelijkheid af voor schade die direct of indirect voortvloeit uit personen of zaken als gevolg van:

• de veronachtzaming van alle eisen van de veiligheidsvoorschriften;

• verkeerde installatie;

• oneigenlijk of onjuist gebruik van de machine;

• gebruik dat niet in overeenstemming is met wat er in deze handleiding staat;

• gebrekkig of onjuist onderhoud;

• wijzigingen aan de machine of welke ongeoorloofde ingreep dan ook;

• gebruik van niet-originele of niet- modelspecieke onderdelen;

• het geheel of gedeeltelijk niet naleven van de instructies;

• uitzonderlijke omstandigheden.

• De gebruiker moet zich houden aan de veiligheidsvoorschriften die gelden in het land waar het apparaat wordt gebruikt, naast de regels die op het gezond verstand gebaseerd zijn en de voorschriften die in deze handleiding worden voorgeschreven.

• Om een goede werking van de machine te garanderen en ervoor te zorgen dat de eigenschappen ervan behouden blijven, is het raadzaam de juiste omgevingscondities te controleren (de omgevingstemperatuur moet tussen 5° en 35 °C liggen). Het gebruik van de machine op plaatsen waar waterstralen worden gebruikt of in een buitenomgeving die onderhevig is aan weersinvloeden (zon, regen, enz.) moet worden vermeden.

• Controleer na het uitpakken van de machine of deze intact en onbeschadigd is.

• Verpakkingsonderdelen moeten bij de juiste afvalverwijderingscentra worden ingeleverd en mogen in geen geval onbeheerd of binnen het bereik van kinderen, dieren of onbevoegden worden achtergelaten.

• Controleer voor ingebruikname van de machine of de voedingsspanning die op het typeplaatje aan de onderkant van de machine staat, de voedingsspanning is die in het land wordt gebruikt.

• Dit apparaat mag niet worden gebruikt door personen (kinderen inbegrepen) met beperkte fysieke, zintuiglijke of mentale capaciteiten, of door personen die geen ervaring hebben bij het gebruik van elektrische apparatuur,52

tenzij dit gebeurt onder toezicht of instructie van een persoon die voor hun veiligheid instaat.

• Zorg ervoor dat kinderen niet met het apparaat spelen.

• Het apparaat mag niet worden schoongemaakt of onderhouden door kinderen die niet onder toezicht staan.

• Het apparaat niet in water onderdompelen.

• Dit apparaat is uitsluitend voor huishoudelijk gebruik bestemd. Bovendien mag dit apparaat niet worden gebruikt: - in de keuken van werknemers in winkels, kantoren en andere werkomgevingen; - op (vakantie)boerderijen; - door gasten in hotels en motels en in residences; - in bed and breakfasts.

• Neem onmiddellijk contact op met een servicecentrum als de voedingskabel beschadigd is om elk gevaar te voorkomen.

• Enkel voor de Europa: Het gebruik van dit apparaat is toegestaan voor kinderen vanaf 8 jaar, mits ze onder toezicht staan of ze instructies verkregen hebben over het veilige gebruik van het apparaat en de betrokken risico’s begrijpen.

• De reiniging en het onderhoud kunnen worden uitgevoerd door kinderen vanaf 8 jaar, mits ze onder toezicht staan.

• Houd het apparaat en de voedingskabel buiten bereik van kinderen jonger dan 8 jaar.

• Kinderen mogen niet met het apparaat spelen.

• Dit apparaat mag niet worden gebruikt door personen met beperkte fysieke,

• zintuiglijke of mentale capaciteiten, of door personen die geen ervaring en kennis hebben bij het gebruik van elektrische apparatuur, tenzij dit gebeurt onder toezicht of instructie van een persoon die voor hun veiligheid instaat en ze zich van de aanverwante gevaren bewust zijn.

• Haal voor elke reiniging, montage en demontage de stekker van het apparaat uit het stopcontact.

• Voor dit apparaat: Lees deze handleiding voor gebruik aandachtig alvorens het apparaat te gebruiken.

• Schakel het apparaat direct na het gebruik uit.

• Het apparaat tijdens de werking niet onbeheerd laten.

• De koemachine altijd van het stopcontact loskoppelen voordat er onderdelen gemonteerd of gedemonteerd worden en voorafgaand op de reiniging.

• Zorg ervoor dat de aan/uit-schakelaar in de uit-stand staat voordat u de machine aansluit of loskoppelt.

• Verwijder de stekker uit het stopcontact voordat de reiniging wordt uitgevoerd en in geval van een defect.

• Laat de koemachine afkoelen voordat u de reiniging uitvoert.

• Het apparaat nooit zonder water in het reservoir of zonder reservoir gebruiken.

• Laat een ruimte van ten minste 3 cm tussen de koemachine en eventuele zij- of achterwanden en van ten minste 15 cm boven de koemachine.

• Gevaar voor brandwonden! De koemachine genereert tijdens de werking warmte en produceert heet water en stoom.

• Gevaar voor brandwonden! Tijdens de werking de verwarmplaat van de kopjes niet aanraken.

• De oppervlakken van het product blijven lang na het gebruik nog heel warm. Raak hete oppervlakken niet aan54

om brandwonden te voorkomen.

• De koemachine niet gebruiken in combinatie met onderdelen of accessoires van andere fabrikanten.

• Gebruik uitsluitend originele reserveonderdelen van de fabrikant. Het gebruik van reserveonderdelen die niet door de fabrikant worden aanbevolen zou brand, elektrische schokken of persoonlijk letsel kunnen veroorzaken.

• Plaats de koemachine alleen op vlakke en droge oppervlakken.

• Voorkom dat de koemachine nat wordt en sproei er geen vloeistof op. In geval van contact met vloeistoen, onmiddellijk de kabel uit het stopcontact verwijderen en het apparaat goed drogen: Gevaar voor elektrische schokken!

• Voor de reiniging van de koemachine geen agressieve schoonmaakmiddelen of scherpe voorwerpen gebruiken.

• Geen wijzigingen op het apparaat aanbrengen.

• Nooit proberen vlammen/brand te blussen met water: schakel het apparaat uit, verwijder de stekker uit het stopcontact en bedek de vlam met een deksel of een blusdeken.

• Voorkom dat de voedingskabel in contact komt met scherpe randen.

• Het apparaat niet boven of in de nabijheid van ingeschakelde gasfornuizen of kookplaten, in een oven of dicht bij warmtebronnen plaatsen.

• Het apparaat niet in de buurt van kranen of gootstenen plaatsen.

• Deze machine is geschikt voor de huishoudelijke bereiding van espressokoe met koemelange, voor de afname en afgifte van heet water en/of stoom of warme melk.

• De gebruiker moet de instructies in de handleiding zorgvuldig hebben gelezen en goed hebben begrepen om de machine goed te laten werken.

• Bij oneigenlijk gebruik vervalt elke vorm van garantie en wijst de fabrikant alle verantwoordelijkheid af voor persoonlijk letsel of materiële schade.

• Onder oneigenlijk gebruik wordt verstaan: - elk gebruik anders dan wat is aangegeven; - elke ingreep aan het apparaat die in strijd is met de aanwijzingen in deze handleiding; - elk gebruik na geknoei met onderdelen of veiligheidsvoorzieningen; - het gebruik van het apparaat buitenshuis.

LEVENSCYCLUS Elektrische apparaten mogen niet samen met het huishoudelijke afval verwijderd worden. Voor de apparaten met dit symbool is de Europese Richtlijn 2012/19/EU van toepassing. Alle elektrische en elektronische apparaten die niet meer worden gebruikt, mogen niet bij het huisvuil worden gestopt, maar moeten worden gescheiden en naar een erkend afvalverwijderingscentrum worden gebracht. Door een correcte verwijdering van het apparaat worden gezondheids- en milieurisico's vermeden. Voor nadere inlichtingen omtrent de verwijdering van het afgedankte apparaat, informeer u bij uw Gemeente, de milieustraat of de winkel waar het apparaat gekocht werd.54

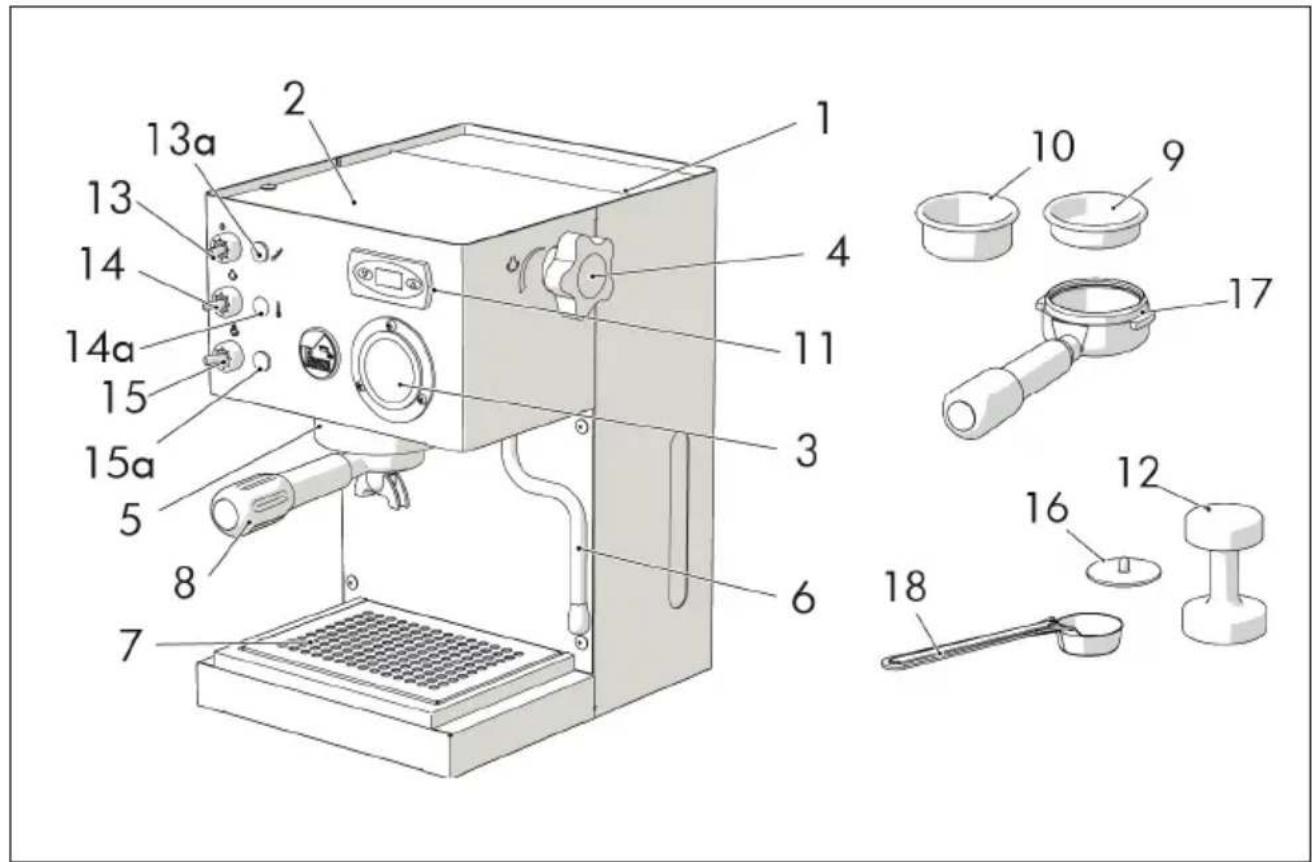

7. Verwijderbaar kopjesrooster

13. Aan/uit-schakelaar

14a. Lampje: machine op temperatuur

• Open het deksel van het waterreservoir en vul het reservoir (1) met schoon en vers water zonder het toegestane maximumniveau te overschrijden.

• Schakel de machine in door de aan/uit- schakelaar (13) in stand "I" te zetten. Als het lampje (13a) gaat branden, staat de machine onder spanning.

• Breng de lterdrager (8 of 17) aan in zetgroep (5).

• Draai de stoom-/heetwaterknop (4) open.

• Plaats de hendelschakelaar ko e-/ heetwaterafgifte (15) op “I”. Plaats de hendelschakelaar ko e-/ heetwaterafgifte (15) op “0” en draai de knop (4) dicht als water uit de uitloop van het afgiftepijpje stoom/heet water (6) begint te lopen.56

Spoel de interne circuits als deze handelingen zijn verricht:

• Plaats een bak onder de koetuitjes en druk op de toets koe-/ heetwaterafgifte (14).

• Herhaal deze procedure 5 keer.

• Wacht na het spoelen tot de machine de werkingstemperatuur bereikt.

• De machine is klaar voor gebruik als de Termopid-temperatuurregelaar (11) de vooraf ingestelde temperatuur van 92°C bereikt (deze temperatuur is ideaal voor het bereiden van koe, volg de instructies van paragraaf 4.5 als u de Termopid-temperatuur wilt wijzigen) en het lampje (14a) vast brandt. Het wordt aanbevolen om het waterniveau in de reservoir (1) te controleren om te vermijden dat het watercircuit van de machine leeg raakt en deze handelingen herhaald moeten worden. Herhaal de bovenstaande handelingen als dit het geval is Tijdens het opwarmen gaat het temperatuurlampje (14a) automatisch knipperen. Wacht na het inschakelen ongeveer 6 minuten tot de machine perfect opgewarmd is, voor het eerste kopje koe. De machine is daarna meteen klaar voor de daarop volgende kopjes koe.

4–2. BEREIDING VAN ESPRESSOKOFFIE

• Controleer of alle handelingen uit paragraaf 4.1 “inbedrijfstelling van de machine” zijn verricht.

• Voor een optimale espresso is het belangrijk om juist gebrande en goed gemalen koe van een uitstekende kwaliteit te gebruiken. De espressomachine met pomp vereist het gebruik van een jn gemalen melange; als de maling te grof is, krijgt u lichte en slappe koe zonder crema, als deze te jn is krijgt u donkere en sterke koe met weinig crema.

• Het wordt aanbevolen om de koe op het moment van gebruik te malen met een koemolen, omdat reeds gemalen koe binnen korte tijd zijn aroma verliest.

• Warme kopjes zorgen ervoor dat de vers gezette koe op de juiste temperatuur blijft. Daarom wordt aanbevolen de kopjes vóór gebruik op de kopjeswarmer (2) te plaatsen. VOORVERWARMING

• Controleer of er voldoende water in het reservoir (1) zit.

• Plaats de lterdrager (8 of 17) met het 1-kopslter (9) of het 2-kopslter (10), afhankelijk van het te bereiden aantal kopjes koe, in de koezetgroep (5).

• Druk op de hoofdschakelaar (13). Het lampje (13a) gaat branden om aan te geven dat de machine werkt.

• Wacht tot de machine de werkingstemperatuur bereikt om koe te kunnen zetten. Het lampje (14a) gaat branden.

BEREIDING VAN ESPRESSOKOFFIE

• Verwijder de lterdrager (8 of 17), vul het lter met één of twee schepjes gemalen koe (één schepje per kopje koe). Strijk de koe glad en druk hem iets aan met de specieke koestamper (12)

• Verwijder eventuele koeresten met de handpalm van de lterrand, plaats de lterdrager (8 of 17) in de zetgroep (5) en beweeg hem naar rechts om hem in de zetgroep vast te zetten.

• Plaats één of twee voorverwarmde kopjes op het kopjesrooster (7) onder de lterdrager.

water (15) in. De koe begint uit de tuitjes van de lterdrager (8) te stromen. Onderbreek de afgifte door opnieuw op de schakelaar (15) te drukken als de gewenste hoeveelheid koe is gezet. Houd de lterdrager op diens plaats.

• Verwijder de kopjes en serveer de koe onmiddellijk.

• Verwijder de lterdrager aan het einde van de handelingen, verwijder het koedik en spoel de lterdrager onder stromend water schoon.

• Wacht na het inschakelen ongeveer 6 minuten tot de machine de ideale temperatuur voor het zetten van het eerste kopje koe heeft bereikt

• Aanbevolen wordt een afgifte van maximaal 30 seconden.

• Raak hete oppervlakken (lterdrager, ketel, stoombuisje, zetgroep) niet aan om brandwonden te voorkomen.

• Verwijder de lterdrager niet tijdens de afgifte van koe om brandwonden te voorkomen.

• Plaats in geen geval uw handen onder de zetgroep en het stoombuisje, want de vloeistof of stoom die eruit komt is erg heet en kan brandwonden veroorzaken.

• Verwijder na afgifte van de koe de lterdrager niet onmiddellijk, maar wacht enkele seconden om eventuele restdruk te laten ontsnappen om brandwonden te voorkomen. 4–3. STOOMAFGIFTE

• Gebruik de stoom voor het opschuimen van melk voor een cappuccino of het opwarmen van dranken. Let op! Gevaar voor brandwonden! Bij het begin van het afgifteproces kan er wat heet water spatten. Het afgiftepijpje kan erg heet worden: raak het niet rechtstreeks met uw handen aan.

• Bereid de espressokoe zoals in de vorige paragrafen is beschreven, maar gebruik in dit geval grote koppen.

• Draai het stoompijpje boven het bakje (7), als de machine gereed is om koe te zetten, en draai de knop “Heet water/stoom” (4) een aantal seconden open, om waterresten uit het stoompijpje te laten stromen. Binnen korte tijd stroomt uitsluitend stoom naar buiten.

• Draai de knop voor heet water/stoom (4) dicht zodra uitsluitend stoom naar buiten komt

• Plaats de hendel van de stoomschakelaar (14) op “I”.

• Plaats de kan gevuld met koude melk onder het stoompijpje (6) als ongeveer 15-20 seconden zijn verstreken en het lampje correcte temperatuur bereikt (14a) gaat branden.

• Draai de stoomknop (4) linksom voor stoomafgifte.

• Als het volume van de melk is verdubbeld, het pijpje dieper plaatsen om de melk te verwarmen tot 60-65°C.

• Als de gewenste hoeveelheid/ qualiteit schuim is bereikt, draait u de stoomknop linksom om de stoomafgifte te onderbreken en zet u de kan neer.

• Plaats de hendel van de stoomschakelaar (14) op “0”.

• Giet de melkemulsie in de koe.

• De stoomdruk neemt toe naarmate aan de knop wordt gedraaid.58

• Aanbevolen wordt een afgifte van maximaal 60 seconden.

• Om onmiddellijk een ander kopje koe te kunnen zetten, vult u de ketel met water zodat het water tot de juiste temperatuur kan worden opgewarmd. Doet u dit niet, dan kan de koe verbrand smaken.

• Plaats een leeg kopje op het rooster. Breng de lterdrager niet aan. Plaats de hendel van de koeschakelaar (15) op “I” en vul het kopje met water. Plaats de hendel van de koeschakelaar (15) op “0” als het kopje gevuld is. Nu kunt u een ander kopje koe zetten.

4–4. AFGIFTE VAN HEET WATER

• Controleer of alle handelingen beschreven in paragraaf 4.1 zijn verricht.

• Plaats een bakje onder het afgiftepijpje voor stoom/heet water

• Draai de knop (4) open en plaats de hendel van de schakelaar voor koe/ heet water (15) op “I”. Op deze manier stroomt onmiddellijk water uit het afgiftepijpje voor stoom/heet water (6).

• Plaats de hendel van de schakelaar voor koe/heet water (15) weer op “0” en draai de knop (4) dicht als de gewenste hoeveelheid water is bereikt.

• Controleer na de afgifte van heet water of nog steeds water aanwezig is in het reservoir (1).

• Het model LPSCSR02 is uitgerust met een Termopid (11).

• De functie van de Termopid is het regelen van de temperatuur van de boiler.

• De Termopid is vanuit de fabriek ingesteld op 92°C.

• Ga als volgt te werk om de instelling aan te passen: - druk op de toets

; zodra “PRG” op de display verschijnt, drukt u op de toets

- wanneer de display de keteltemperatuur weergeeft, kunt u met de toetsen

de gewenste temperatuurwaarde instellen, van minimaal 80°C tot maximaal 120°C. - 3 seconden na het indrukken van de laatste toets worden de gegevens opgeslagen en toont de display de temperatuur. Als de temperatuur te hoog is ingesteld, begint het display te knipperen tijdens de koeafgifte.

5. REINIGING EN ONDERHOUD

• Trek, zonder eraan te trekken, het netsnoer uit het stopcontact voordat u reinigings- en onderhoudswerkzaamheden uitvoert.

• De koemachine niet in water of andere vloeistoen onderdompelen.

• Laat de koemachine afkoelen voordat u de reiniging uitvoert.

• Controleer de ltergaatjes regelmatig om eventuele koeresten te verwijderen.

• Doe ongeveer een liter kokend water in een geschikte bak met daarin vier theelepels reinigingsmiddel voor espressomachines en laat daar de lters en lterhouders 20-30 minuten in weken; spoel ze vervolgens grondig af onder stromend water.58

• Draai aan de stoomknop voor een beetje stoom om eventuele melkresten te verwijderen en te voorkomen dat de smaak van de op te warmen dranken wijzigt of dat de opening aan het uiteinde van het stoombuisje (6) verstopt raakt.

• Maak het geheel vervolgens grondig schoon met een vochtige doek.

REINIGING VAN DE BEHUIZING

Voor een goed behoud moeten de externe oppervlakken regelmatig na ieder gebruik en nadat ze zijn afgekoeld gereinigd worden. Reinig met een zachte vochtige doek.60

De machine werkt niet en het lampje in de schakelaar gaat niet aan

1. Er is geen stroom

2. De stekker van het

netsnoer zit er niet goed

2. Steek de stekker van het

netsnoer goed in het stopcontact

3. Neem contact op met het

SERVICECENTRUM voor vervanging Het indicatielampje van de stroomschakelaar brandt en het water wordt niet warm

2. Het verwarmingselement

is onderbroken of doorgebrand

1. Neem contact op met het

2. Neem contact op met het

SERVICECENTRUM Tijdens de afgifte komt er geen koffie uit

1. Er zit geen water in het

2. De koffie is te fijn

3. Te grote hoeveelheid

6. Het circuit is niet gevuld

7. De sproeikop is vuil

1. Vul het reservoir met

2. Gebruik een grovere

koffie in het filter

6. Zie paragraaf 4.1

De pomp maakt lawaai 1. Er zit geen water in het reservoir

2. De pomp zuigt niet aan

1. Vul het reservoir met

2. Zie paragraaf 4.1

De koffie komt er te snel uit 1. De koffie is te grof gemalen

2. Er zit te weinig koffie in

3. De koffie is niet genoeg

1. De maling moet fijner

2. Gebruik meer koffie

4. Gebruik andere koffie60

Er komt geen crema op de koffie

1. De koffiemelange is

niet geschikt voor het type machine

2. De maling is niet goed

3. Er zit te weinig koffie in

1. Gebruik andere koffie.

3. Gebruik meer koffie en

druk deze goed aan De afgegeven koffie is te koud

1. De machine was nog niet

op de juiste temperatuur

2. De filterdrager is niet

3. De kopjes zijn niet

4. De thermostaat werkt

niet binnen de optimale waarden

5. De Termopid (11) werkt

niet binnen de optimale waarden

1. Volg de instructies die in

paragraaf 4.1 – 4.2 staan

2. De filterdrager moet

tegelijk met het water worden verwarmd, zie paragraaf 4.1

3. Verwarm de kopjes goed

voor op de kopjeswarmer (2)

4. Neem contact op met het

SERVICECENTRUM. 5.Stel de waarden van de Termopid in De afgegeven koffie is te heet

1. De Termopid (11) werkt

niet binnen de optimale waarden

1. Stel de waarden van de

Termopid in De machine geeft geen stoom

1. Het circuit is niet gevuld

2. De spuitmond van het

stoompijpje is verstopt

3. Er zit geen water in het

4. Het stoompijpje is niet

1. Zie paragraaf 4.3 –

2. Prik het gaatje door met

behulp van een naald

3. Zie paragraaf 4.1

4. Plaats het stoompijpje

terug De koffie lekt eruit tussen de ketelgroep en de filterdrager

1. De filterdrager is niet

2. Te veel koffie in het filter

filterdrager is niet schoon

4. De pakking van de

zetgroep is versleten

1. Plaats op de juiste wijze

2. Gebruik minder koffie

3. Verwijder de koffieresten

van de rand van de filterdrager en reinig de pakking van de zetgroep

4. Neem contact op met het

SERVICECENTRUM De koffie wordt druppelsgewijs afgegeven

1. De koffie is te fijn

2. Te grote hoeveelheid

1. De maling moet grover

2. Gebruik minder koffie
