BRUKSANVISNING LPMCSR02EU LA PAVONI

Bruksanvisning för modellerna CASABAR PID Bästa kund, Vi vill tacka för att du köpt en av våra produkter, som framställts i enlighet med de senaste tekniska uppnningarna. Genom att noggrant följa dessa enkla åtgärder för korrekt användning av produkten som överensstämmer med grundläggande säkerhetsföreskrifter, kommer du att få ut maximal prestanda av din produkt och kan dra nytta av dess utomordentliga tillförlitlighet under många år framöver. Vid eventuella felfunktioner står vårt nätverk av serviceverkstäder från och med nu till ditt förfogande. SYMBOLER SOM ANVÄNDS I DESSA ANVISNINGAR Viktiga föreskrifter markeras med dessa symboler. Det är absolut nödvändigt att följa dessa föreskrifter. Läs bruksanvisningarna noggrant innan du börjar använda produkten. Varning! Särskilt viktiga och/eller farliga moment. Information (användbara för användning av apparaten). Råd: Ingreppsmoment som kan utföras av användaren. Ingreppsmoment som endast får utföras av en behörig tekniker.86

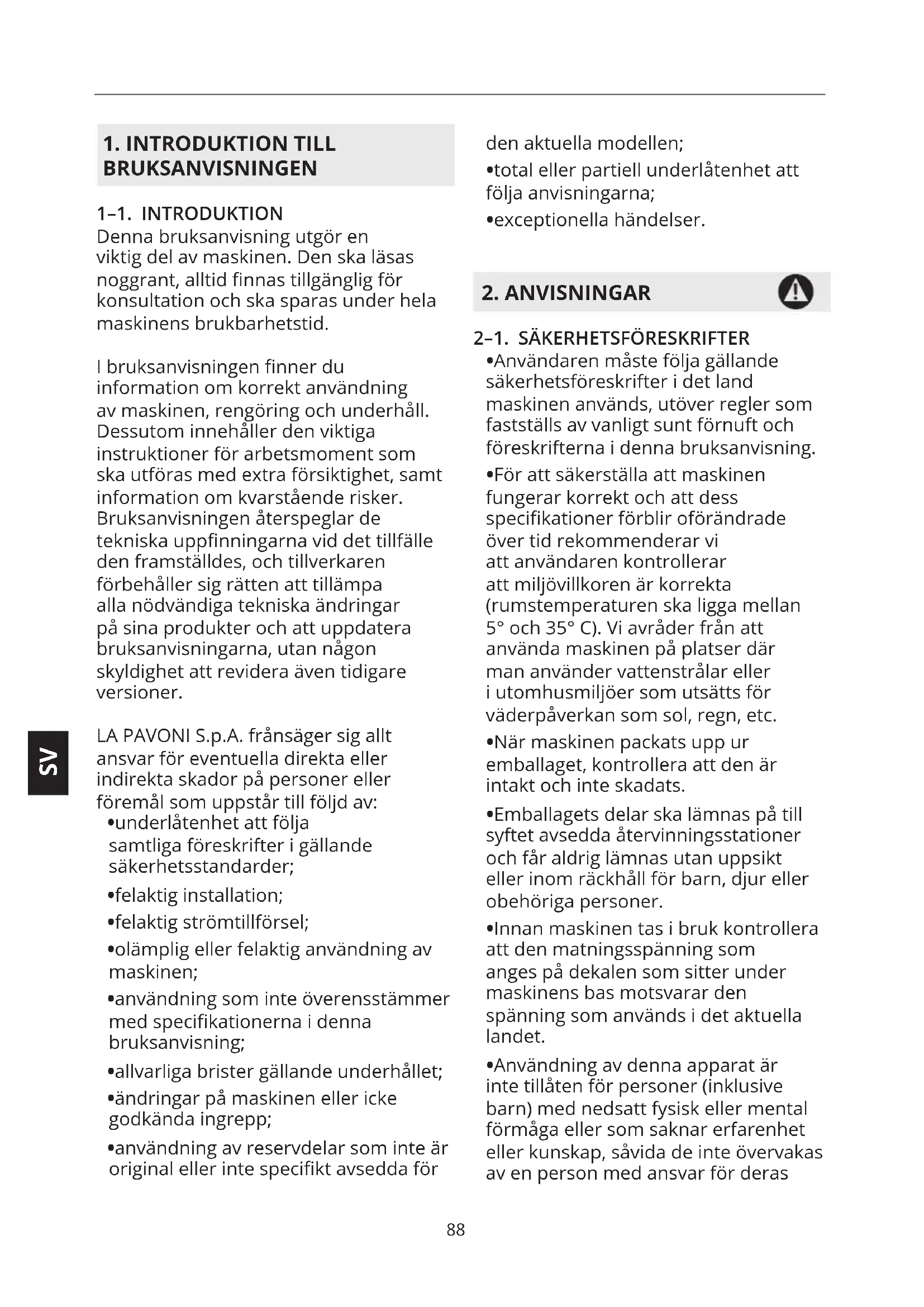

BRUKSANVISNINGEN 1–1. INTRODUKTION Denna bruksanvisning utgör en viktig del av maskinen. Den ska läsas noggrant, alltid nnas tillgänglig för konsultation och ska sparas under hela maskinens brukbarhetstid. I bruksanvisningen nner du information om korrekt användning av maskinen, rengöring och underhåll. Dessutom innehåller den viktiga instruktioner för arbetsmoment som ska utföras med extra försiktighet, samt information om kvarstående risker. Bruksanvisningen återspeglar de tekniska uppnningarna vid det tillfälle den framställdes, och tillverkaren förbehåller sig rätten att tillämpa alla nödvändiga tekniska ändringar på sina produkter och att uppdatera bruksanvisningarna, utan någon skyldighet att revidera även tidigare versioner. LA PAVONI S.p.A. frånsäger sig allt ansvar för eventuella direkta eller indirekta skador på personer eller föremål som uppstår till följd av:

• underlåtenhet att följa samtliga föreskrifter i gällande säkerhetsstandarder;

• felaktig installation;

• felaktig strömtillförsel;

• olämplig eller felaktig användning av maskinen;

• användning som inte överensstämmer med specikationerna i denna bruksanvisning;

• allvarliga brister gällande underhållet;

• ändringar på maskinen eller icke godkända ingrepp;

• användning av reservdelar som inte är original eller inte specikt avsedda för den aktuella modellen;

• total eller partiell underlåtenhet att följa anvisningarna;

• Användaren måste följa gällande säkerhetsföreskrifter i det land maskinen används, utöver regler som fastställs av vanligt sunt förnuft och föreskrifterna i denna bruksanvisning.

• För att säkerställa att maskinen fungerar korrekt och att dess specikationer förblir oförändrade över tid rekommenderar vi att användaren kontrollerar att miljövillkoren är korrekta (rumstemperaturen ska ligga mellan 5° och 35° C). Vi avråder från att använda maskinen på platser där man använder vattenstrålar eller i utomhusmiljöer som utsätts för väderpåverkan som sol, regn, etc.

• När maskinen packats upp ur emballaget, kontrollera att den är intakt och inte skadats.

• Emballagets delar ska lämnas på till syftet avsedda återvinningsstationer och får aldrig lämnas utan uppsikt eller inom räckhåll för barn, djur eller obehöriga personer.

• Innan maskinen tas i bruk kontrollera att den matningsspänning som anges på dekalen som sitter under maskinens bas motsvarar den spänning som används i det aktuella landet.

• Användning av denna apparat är inte tillåten för personer (inklusive barn) med nedsatt fysisk eller mental förmåga eller som saknar erfarenhet eller kunskap, såvida de inte övervakas av en person med ansvar för deras88

• Barn ska hållas under uppsyn för att garantera att de inte leker med apparaten.

• Barn får endast utföra rengörings- eller underhållsarbete på apparaten under överinsyn av en vuxen.

• Apparaten får aldrig sänkas ner i vatten.

• Denna apparat är avsedd uteslutande för hemmabruk. Den får inte användas: - i kök avsedda för personal i aärer, på kontor och andra arbetsplatser; - inom lantbruk/lantligt semesterboende; - av kunder på hotell, motell eller andra liknande boende; - på inrättningar för bed and breakfast.

• Om nätsladden skadas ska man för att undvika eventuell fara omedelbart kontakta den tekniska supporten som i sin tur sörjer för att sladden byts ut.

• Endast för europeiska marknader: Barn över 8 år får använda denna apparat om de övervakas eller instrueras angående en säker användning av apparaten och om de förstår de risker som är förbundna med användningen.

• Rengöring och underhåll får utföras av barn som är 8 år eller äldre endast förutsatt att de hålls under uppsikt.

• Se till att apparaten och nätsladden är utom räckhåll för barn som är under 8 år.

• Låt inte barn leka med apparaten.

• Apparaten får användas av personer med nedsatt fysisk eller mental förmåga

• eller personer som saknar erfarenhet eller kunskap endast under förutsättning att de övervakas eller instrueras angående en säker användning av apparaten och om de förstår de faror som är förbundna med användningen.

• Koppla ur apparaten från eluttaget innan du börjar montera, ta isär och rengöra apparaten.

• För denna apparat gäller att: Innan man använder apparaten ska man noga läsa denna bruksanvisning.

• Stäng alltid av apparaten direkt efter användning.

• Lämna inte apparaten oövervakad när den är i drift.

• Koppla alltid ur kaemaskinen ur eluttaget innan du monterar eller tar loss delar samt innan du rengör den.

• Kontrollera att startbrytaren är ställd till avstängt läge, innan maskinen kopplas till eller från.

• Dra alltid ut kontakten ur eluttaget innan du gör rent apparaten och om det är något fel på den.

• Låt kaemaskinen svalna innan rengöring.

• Använd inte kaemaskinen om det inte nns vatten i behållaren eller om behållaren inte sitter på plats.

• Lämna ett fritt utrymme på minst 3 cm mellan kaemaskinen och eventuella väggar på sidorna eller bakom, och lämna ett fritt utrymme på minst 15 cm ovanför kaemaskinen.

• Fara för brännskador! Kaemaskinen genererar värme och framställer varmvatten och ånga under drift.

• Fara för brännskador! Rör inte vid koppvärmaren under drift.

• Produktens ytor förblir mycket varma efter användning, på grund av restvärmen. För att undvika skållskador, rör inte vid de varma ytorna.

• Använd inte kaemaskinen i kombination med delar eller tillbehör från andra tillverkare.90

• Använd endast tillverkarens originalreservdelar. Att använda andra reservdelar än de som rekommenderas av tillverkaren kan ge upphov till bränder, elektriska stötar eller andra personskador.

• Placera alltid kaemaskinen på en plan och torr yta.

• Blöt inte ner och spruta inte någon vätska på kaemaskinen. Vid kontakt med vätska ska man omedelbart dra ut sladden från eluttaget och torka noggrant: Fara för elstöt!

• Använd inte starka rengöringsmedel eller vassa föremål för att rengöra kaemaskinen.

• Gör inga ändringar på apparaten.

• Försök aldrig släcka en låga eller en brand med vatten. Stäng av apparaten, dra ut kontakten ur eluttaget och täck över lågan med ett lock eller en brandlt.

• Se till att nätsladden inte kommer i kontakt med vassa kanter.

• Placera inte apparaten på eller i närheten av gas- eller elspisar som är i drift, inne i en ugn eller i närheten av värmekällor.

• Placera inte apparaten i närheten av kranar eller vaskar.

• Denna maskin är avsedd att användas i hushållsmiljö för tillagning av espressokae med kaeblandning, för utsläpp och dispensering av varmvatten och/eller ånga, och varm mjölk.

• För att kunna använda maskinen på korrekt sätt ska användaren ha läst och förstått samtliga anvisningar i bruksanvisningen.

• Vid felaktig användning förfaller alla former av garanti och tillverkaren frånsäger sig allt ansvar för skador på personer och/eller föremål.

• Nedanstående betraktas som felaktig användning: - all användning som skiljer sig från den fastställda; - ingrepp på apparaten som strider mot anvisningarna i denna bruksanvisning, - all användning av maskinen efter mixtrande med komponenter eller säkerhetsanordningar; - användning av apparaten utomhus.

Uttjänta elektriska apparater får inte slängas tillsammans med hushållsavfall. Apparater med denna symbol lyder under det europeiska direktivet 2012/19/EU. Uttjänta elektriska och elektroniska apparater ska bortskaas separat från hushållsavfall och lämnas in till en lämplig återvinningsstation. Genom att bortskaa den uttjänta apparaten korrekt, undviker du miljöskador och hälsorisker för personer. För ytterligare information om bortskaande av den uttjänta apparaten, kontakta de lokala myndigheterna, avfallshanteringskontoret eller aären där du köpte apparaten.90

4. Vred för ånga/varmvatten

6. Munstycke för ånga/varmvatten

9. Filter för 1 kopp

10. Filter för 2 koppar

13a. Maskinens lampa är tänd

14. Brytare för ånga

14a. Lampa: maskin i rätt temperatur

15. Brytare för utmatning av ka e/

varmvatten 15a. Lampa: brytare utmatning av ka e/ varmvatten

• Öppna locket till vattenbehållaren och fyll den (1) med färskt och rent vatten. Se till att inte överskridamarkeringen för godkänd max. nivå.

• Sätt igång maskinen genom att ställa on/o -brytaren (13) till läget ”I”. Lampan (13a) tänds för att markera att maskinen är strömsatt.

• Sätt i lterhållaren (8 eller 17) i bryggruppen (5).

• Öppna vredet för ånga/varmvatten (4).

• Ställ brytaren för utmatning av ka e/ varmvatten (15) till läget ”I”. När ånga/varmvatten börjar rinna ut från munstycket (6), ställ brytaren för utmatning av ka e/varmvatten (15) till läget ”0” och stäng vredet (4).92

Efter att ha gjort dessa åtgärder, fortsätt med att skölja de inre kretsarna:

• Placera en behållare under kaepiparna och tryck på knappen för utmatning av kae/varmvatten (14).

• Upprepa denna procedur 5 gånger.

• När sköljningen av avslutad, vänta tills maskinen uppnår drifttemperatur.

• Maskinen är klar att användas när pid-regulatorn (11) uppnår den inställda temperaturen på 92 °C som är den idealiska temperaturen för tillredning av kae (om du vill ändra temperaturen för pid-regulatorn, följ anvisningarna i avsnitt 4.5) och lampan (14a) förblir tänd med ett fast sken. För att slippa upprepa åtgärderna rekommenderar vi att kontrollera vattennivån i behållaren (1) och på så sätt undvika att behöva tömma av maskinens vattenkrets. Om detta händer måste ovannämnda åtgärder upprepas Lampan för korrekt nådd temperatur (14a) fortsätter att släckas och tänds automatiskt under uppvärmningen. Efter att maskinen har satts på för det första kaet, vänta cirka 6 minuter för perfekt uppvärmning. Maskinen är sedan redo för er bryggningar utan väntetid.

4–2. TILLREDNING AV ESPRESSOKAFFE

• Säkerställ att alla moment i avsnitt 4.1 ”Sätta apparaten i drift” har utförts.

• För att få en god kopp espresso är det viktigt att använda ett kae av god kvalitet, välrostat och korrekt malt. Espressomaskinen med pump ska användas uteslutande med nmalda blandningar; om malningen är alltför grov blir kaet tunt och ljust och utan crema, och om blandningen är alltför nmald blir kaet mörkt och starkt, med lite crema.

• Vi rekommenderar att mala kaet direkt före användning eftersom det förlorar sin arom kort efter att det malts.

• Varma koppar bidrar till att hålla det nybryggda kaet vid korrekt temperatur, vi rekommenderar därför att före användning placera kopparna på koppvärmaren (2).

• Kontrollera att det nns tillräckligt med vatten i behållaren (1).

• Sätt i lterhållaren (8 eller 17) i bryggruppen (5) med ltret för en kopp (9) eller för två koppar (10) beroende på hur många kaekoppar som ska bryggas.

• Aktivera huvudströmbrytaren (13), startbrytarens lampa tänds (13a) för att signalera att maskinen är i funktion.

• Vänta tills maskinen uppnår drifttemperaturen för att brygga kaet. Lampan (14a) ska vara tänd.

TILLREDNING AV ESPRESSOKAFFE

• Lossa lterhållaren (8 eller 17), fyll ltret med ett eller två mått malt kae (ett mått per kaekopp), släta ut och pressa samman kaet med pressen (12)

• Rengör kanten på ltret från eventuella kaerester och haka fast lterhållaren (8 eller 17) i bryggruppen (5) och för den åt höger för att sätta fast den ordentligt i gruppen.

• Placera en eller två förvärmda koppar på gallret (7), under lterhållaren.

• Aktivera brytaren för kae/ varmvatten (15), kaet börjar rinna ut från kaepiparna på lterhållaren (8); när önskad kaemängd har erhållits, avbryt utmatningen genom att återställa brytaren (15) och låt lterhållaren sitta kvar.92

• Servera kaet precis färdigbryggt.

• Lossa lterhållaren efter bryggning, töm den och rengör under rinnande vatten.

• Efter att maskinen har satts på rekommenderar vi att vänta i cirka 6 minuter för att nå den idealiska temperaturen för utmatning av det första kaet

• Vi rekommenderar att dispenseringen begränsas till maximalt 30 sekunder.

• Rör inte vid de varma ytorna (kokare, bryggrupp, lterhållare, ångmunstycke), för att förhindra brännskador.

• Ta inte loss lterhållaren medan kaet strömmar ut, för att undvika eventuella skållskador.

• Placera inte under några omständigheter händerna under gruppen eller ångmunstycket, eftersom vätskor och ångor som strömmar ut är överhettade och kan orsaka skållskador.

• Ta inte bort lterhållaren direkt när kaet runnit ut, utan vänta några sekunder så att eventuellt resttryck hinner försvinna. På så sätt förhindras risken för möjliga brännskador.

• Ångan kan användas för att skumma mjölken till cappuccino men även för förvärmning av drycker. Varning! Fara för brännskador! När vätskan börjar strömma ut kan det stänka lite vatten. Dispenseringsslangen kan bli mycket varm: undvik att röra den med bara händerna.

• Tillred espressokaet enligt anvisningarna i tidigare avsnitt, använd stora koppar.

• När maskinen är redo för utmatning av kae, dra ångröret över tråget (7) och öppna vredet för ”varmvatten/ ånga” (4) i någon sekund för att tömma ut restvatten från ångröret; snart kommer endast ånga att matas ut.

• När endast ånga kommer ut från ångröret, stäng vredet för ånga/ varmvatten (4)

• Ställ brytaren för ånga (14) till läget ”I”.

• Efter cirka 15-20 sekunder och när lampan för korrekt uppnådd temperatur (14a) tänds, placera behållaren med kall mjölk under ångmunstycket (6).

• Vrid försiktigt vredet på kranen för ångutmatning (4) moturs för att släppa ut ånga.

• När mjölken har dubblats i volym, sänk ner mjölkskummaren hela vägen och värm mjölken till 60-65 °C.

• När du har fått önskat resultat, vrid ångvredet moturs för att stoppa ångutmatningen och lägg ner mjölkbehållaren.

• Ställ brytaren för ånga (14) till läget ”0”.

• Häll mjölkblandningen i kaet.

• Vrid på vredet för att öka ångtrycket.

• Vi rekommenderar att dispenseringen begränsas till maximalt 60 sekunder.

• För att direkt kunna brygga en till kaekopp, fyll kokaren med vatten för att maskinen ska uppnå korrekt temperatur. I annat fall kan kaet smaka bränt.

• Placera en tom kopp på gallret. Sätt inte i lterhållaren. Ställ brytaren för kae (15) till läget ”I” så att koppen94

fylls med vatten. När koppen är full, ställ brytaren för kae (15) till läget ”0”. Maskinen är redo att brygga mer kae.

4–4. MATA UT VARMT VATTEN

• Säkerställ att alla moment i avsnitt 4.1 har utförts.

• Placera en behållare under munstycket för ånga/varmvatten

• Öppna vredet (4) och ställ brytaren för kae/varmvatten (15) till läget ”I”; på detta sätt rinner vattnet direkt ut från munstycket för ånga/varmvatten (6).

• När önskad vattenmängd erhållits, ställ återigen brytaren för kae/varmvatten (15) till läget ”0” och stäng vredet (4).

• Efter utsläpp av varmvatten rekommenderar vi att kontrollera att det nns vatten i behållaren (1).

• Modellen LPSCSR02 är försedd med en Pid-regulator (11).

• Pid-regulatorns uppgift är att reglera temperaturen i kokaren.

• Pid-regulatorn är fabriksinställd till 92 °C.

• Gör så här om du vill justera temperaturinställningen: - tryck på knappen

- när displayen visar bryggenhetens temperatur, tryck på knapparna

och önskat temperaturvärde, från minst 80 C° till maximalt 120 C°. - 3 sekunder efter att den sista knappen tryckts in sparas värdet och displayen visar den inställda temperaturen. Om temperaturen ställs in till ett för högt tröskelvärde kommer displayen att börja blinka vid begäran om kaebryggning.

5. RENGÖRING OCH UNDERHÅLL

• Innan något rengörings- eller underhållsarbete inleds ska strömsladden kopplas ut från vägguttaget. Dra inte i sladden.

• Sänk inte ner kaemaskinen i vatten eller annan vätska.

• Låt kaemaskinen svalna innan rengöring.

• Kontrollera regelbundet de små hålen i ltren och ta bort eventuella kaerester.

• Blanda cirka en liter kokande vatten med fyra teskedar rengöringsmedel för kaemaskiner i en lämplig behållare och låt lter och lterhållare ligga i blöt i blandningen under 20-30 minuter. Skölj därefter grundligt under rinnande vatten.

RENGÖRING AV ÅNGMUNSTYCKE

• För att undvika förändringar i smaken på de drycker som ska värmas och för att förhindra att hålen i änden på ångmunstycket (6) täpps igen, vrid ångvredet för att släppa ut lite ånga och låt mjölk som blivit kvar inuti rinna ut.

• Rengör därefter noggrant anordningen med en fuktig trasa.

För att bevara de externa ytorna i gott skick, rengör dem efter varje användningstillfälle, efter att de har svalnat. Rengör med en mjuk och fuktig trasa.94

Maskinen fungerar inte och brytarens lampa tänds inte.

1. Ingen strömtillförsel

2. Strömsladdens kontakt är

inte korrekt ikopplad

3. Strömsladden är skadad

1. Återställ strömmen

2. Sätt i strömsladdens

kontakt korrekt i vägguttaget

SERVICEVERKSTAD för byte Startbrytarens lampa är tänd och vattnet blir inte varmt

avbrutits eller bränts

SERVICEVERKSTAD Det kommer inte ut något kaffe under utmatning

1. Det saknas vatten i

2. Kaffet är för finmalet

3. Det finns för mycket kaffe

4. Kaffet har pressats för

5. Brytare för ångaktivering

6. Kretsen har inte fyllts

7. Munstycket är smutsigt

1. Fyll på vatten i tanken

3. Minska mängden kaffe i

5. Koppla ur brytaren för

7. Rengör eller byt ut

Pumpen avger ett högt ljud 1. Det saknas vatten i tanken

1. Fyll på vatten i tanken

1. Kaffet är för grovmalet

2. Det finns inte tillräckligt

3. Kaffet är inte tillräckligt

4. Kaffet är gammalt eller

finmald kaffeblandning

Det bildas ingen crema på kaffet

kaffeblandningen är inte lämplig för denna typ av maskin

2. Malningsgraden är

3. Det finns inte tillräckligt

3. Öka kaffedosen och

pressa det ordentligt Kaffet är för kallt när det kommer ut

1. Maskinen har inte nått

2. Filterhållaren har inte

3. Kopparna har inte värmts

4. Termostaten arbetar inte

inom optimala värden

5. Pid-regulatorn (11)

arbetar inte inom optimala värden

1. Följ anvisningarna i avsnitt

2. Filterhållaren ska värmas

samtidigt som vattnet, se avsnitt 4.1

3. Värm kopparna på den

avsedda koppvärmaren (2)

SERVICEVERKSTAD. 5.Ställ in värdena för pid- regulatorn Kaffet är för varmt när det kommer ut

1. Pid-regulatorn (11) arbetar

inte inom optimala värden

1. Ställ in värdena för pid-

regulatorn Maskinen släpper inte ut ånga

1. Kretsen har inte fyllts

2. Hålet i ångrörets ände är

3. Det saknas vatten i tanken

4. Ångröret turbo sitter inte

1. Se avsnitt 4.3 – utmatning

2. Rengör hålet med hjälp

4. Sätt ångröret turbo på

plats Det läcker ut kaffe mellan kokare och filterhållare

1. Filterhållaren sitter inte

2. För mycket kaffe i filtret

3. Kanten på filterhållaren

4. Tätningen är utsliten

1. Sätt fast på korrekt sätt

2. Minska mängden kaffe

3. Ta bort kafferester från

kanten på filterhållaren och rengör tätningen

SERVICEVERKSTAD Kaffet kommer ut droppvis 1. Kaffet är för finmalet

2. Det finns för mycket kaffe

3. Kaffet har pressats för

samtidig med vannet, se avsnitt 4.1

4. Turbodamp-anordningen

er ikke riktig tilkoblet

1. Se avsnitt 4.3 – uttak av
