Producttype	Stofzuigende veger
Merk	Kärcher
Model	CVS 651 Bp
Beoogd gebruik	Droogreiniging van tapijten en binnentextielvloeren, professioneel gebruik
Afmetingen (L × B × H)	980 × 675 × 1070 mm
Leeggewicht	39 kg
Totaal toegestaan gewicht	54 kg
Voeding	Lithium-ion accu 36 V, 7,5 Ah (model Battery Power+ 36/75)
Looptijd	Tot 60 minuten
Werkbreedte	450 mm (met zijborstel: 625 mm)
Max. oppervlakteprestatie	2500 m²/h
Stofreservoir volume	20 L (max. belading 15 kg)
Filtratie	Geplooide platte filter van polyestervilt met PTFE-coating (stofklasse M), voorfilter
Geluidsniveau	72 dB(A)
Hand-armtrillingen	< 2,5 m/s²
Belangrijkste functies	Antistatische rolborstel met drukregeling, zijborstel, automatische reiniging van het voorfilter, LED-display voor contactdruk, Aan/Uit-schakelaar
Onderhoud en reiniging	Stoffilter elke ~10 uur reinigen, vervangen indien beschadigd; borstels en rolborstel controleren en vervangen bij slijtage; afdichtingsstrips aanpassen
Veiligheid	Kapomschakelaar (stopt bij openen), Aan/Uit-schakelaar, overbelastingsbeveiliging (elektronisch), instructies voor hellingen en gevaarlijke stoffen
Reserveonderdelen en repareerbaarheid	Originele Kärcher-accessoires (borstels, filter, zakken, accu, lader); erkende klantenservice
Algemene informatie	Garantie volgens landelijke voorwaarden; niet bij het huishoudelijk afval gooien; EU-conformiteit

Veelgestelde vragen - CVS 651 Bp Kärcher

Hoe start ik de stofzuigende veger CVS 651 Bp?

Plaats de opgeladen accu in het compartiment tot deze vastklikt. Klap de stuurhendel omlaag en stel deze in op de gewenste hoogte. Druk op de Aan/Uit-schakelaar in stand I. De rolborstel en zijborstel draaien. Duw het apparaat naar voren om te vegen.

Hoe stel ik de druk van de rolborstel in?

Gebruik de draaiknop voor de afstelling: til deze op, draai hem om de druk aan te passen. De LED op het display geeft de instelling aan: uit = te hoog, groen = correct, rood = te laag. Stel bij tot u groen ziet.

Hoe leeg ik het stofreservoir?

Trek de vergrendeling van het reservoir naar achteren, kantel het reservoir en trek het eruit. Leeg het stof of verwijder de optionele recyclingzak. Plaats het reservoir terug door het volledig in te duwen tot het vastklikt.

Hoe reinig of vervang ik het stoffilter?

Zet het apparaat uit en open de kap. Open de sluitingen van het filterhuis, draai het deksel en verwijder de filtercassette. Stofzuig of tik het filter schoon (niet wassen). Vervang het filter als het beschadigd of erg vuil is. Monteer het terug in de juiste montagerichting.

Welk type accu gebruikt de CVS 651 Bp?

Hij gebruikt een Kärcher lithium-ion accu Battery Power+ 36/75 (36 V, 7,5 Ah). De bijbehorende lader is de Battery Power+. De accu wordt in het daarvoor bestemde compartiment geplaatst.

Wat zijn de belangrijke veiligheidsmaatregelen?

Nooit buitenshuis of in een vochtige omgeving gebruiken. Geen vloeistoffen, explosieve gassen, metaalstof of gloeiende voorwerpen vegen. Het apparaat mag alleen door getraind personeel worden gebruikt. Altijd uitschakelen en de accu verwijderen voor onderhoud.

Hoe vervoer ik de veger?

Zet het apparaat uit, til de rolborstel op (draai de hendel volledig tegen de klok in). Zet het apparaat vast met wielkeggen en spanbanden aan de voorste verankeringspunten (onder de kap) en achter (bij de stuurhendel). Houd rekening met het gewicht van 39 kg.

Waar vind ik accessoires of reserveonderdelen?

Gebruik uitsluitend originele Kärcher-accessoires en reserveonderdelen. Ze zijn verkrijgbaar op de website www.kaercher.com of bij een erkende dealer. De referenties staan in de handleiding (bijv. zijborstel 2.884-355.0, filter 6.907-449.0).

Wat te doen als de rolborstel niet draait?

Controleer of de Aan/Uit-schakelaar in stand I staat, of de accu is opgeladen en correct is vastgeklikt, en of de kap van het apparaat goed gesloten is (kapomschakelaar). Als de LED knippert, heeft de elektronica overbelasting gedetecteerd: schakel uit, til de rolborstel op en schakel opnieuw in. Verwijder ook eventueel opgewonden banden.

Wat is de werkbreedte van de CVS 651 Bp?

De werkbreedte van de rolborstel is 450 mm. Met de zijborstel omlaag bereikt deze 625 mm. Hierdoor kunnen grote oppervlakken zoals kantoren, hotels of hallen efficiënt worden gereinigd.

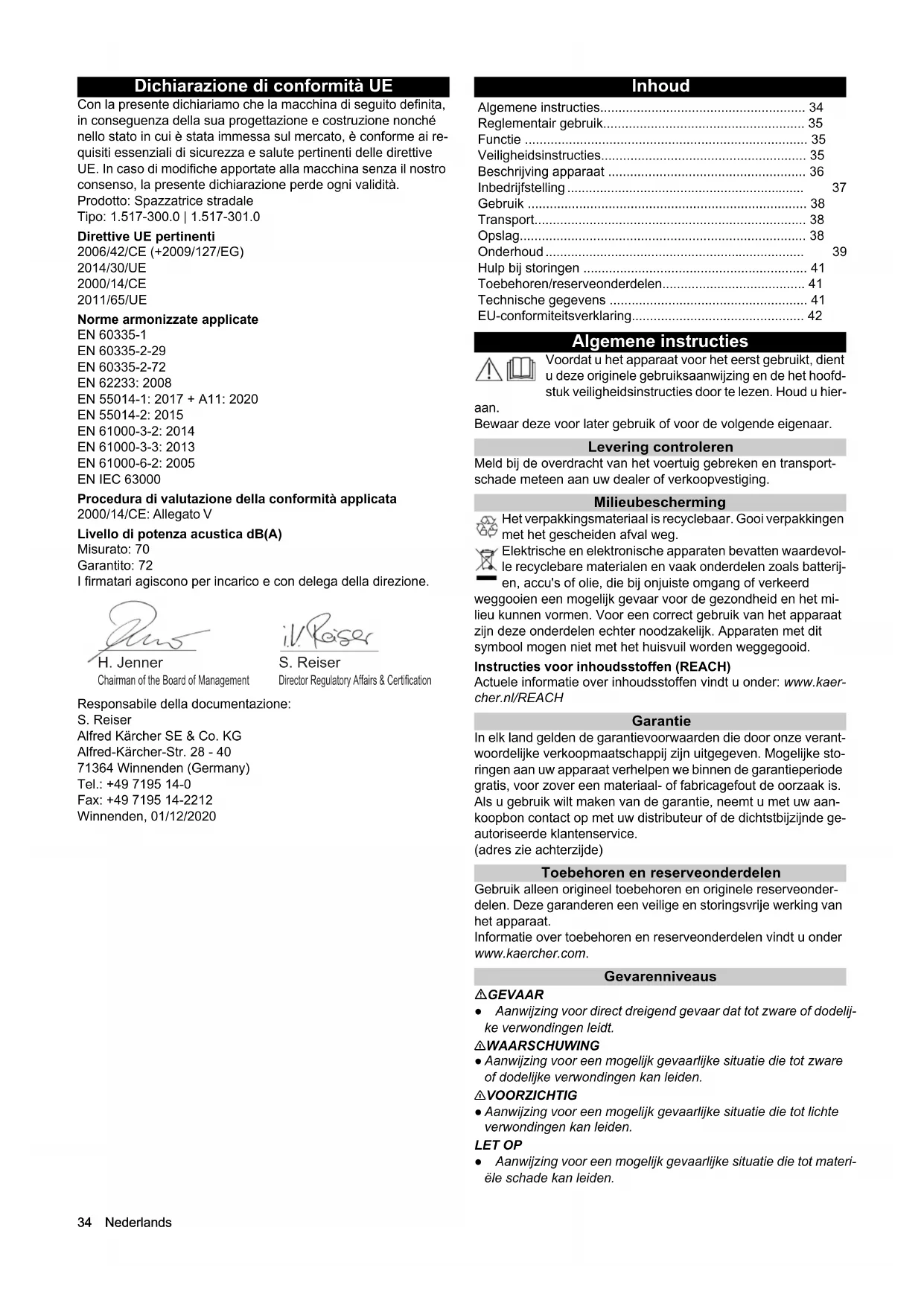

GEBRUIKSAANWIJZING CVS 651 Bp Kärcher

Algemene instructies.... 34

Reglementair gebruik.... 35

Functie 35

Veiligheidsinstructies.... 35

Beschrijving apparaat 36

Inbedrijfstelling 37

Gebruik 38

Transport.... 38

Opslag 38

Onderhoud 39

Hulp bij storingen 41

Toebehoren/reserveonderdelen.... 41

EU-conformiteitsverklaring.... 42

Algemene instructies

Voordat u het apparaat voor het eerst gebruikt, dient u deze originele gebruiksaanwijzing en de het hoofdstuk veiligheidsinstructies door te lezen. Houd u hier-

aan.

Bewaar deze voor later gebruik of voor de volgende eigenaar.

Levering controleren

Meld bij de overdracht van het voertuig gebreken en transportschade meteen aan uw dealer of verkoopvestiging.

Milieubescherming

Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg.

Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak onderdelen zoals batterijen, accu's of olie, die bij onjuiste omgang of verkeerd

weggooien een mogelijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden weggegooid.

Instructies voor inhoudsstoffen (REACH)

Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH

Garantie

In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitgegeven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoopbon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice.

(adres zie achterzijde)

Toebehoren en reserveonderdelen

Gebruik alleen origineel toebehoren en originele reserveonder- delen. Deze garanderen een veilige en storingsvrije werking van het apparaat.

Informatie over toebehoren en reserveonderdelen vindt u onder www.kaercher.com.

Gevarenniveaus

⚠ GEVAAR

- Aanwijzing voor direct dreigend gevaar dat tot zware of dodelijke verwondingen leidt.

⚠ WAARSCHUWING

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot zware of dodelijke verwondingen kan leiden.

⚠VOORZICHTIG

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot lichte verwondingen kan leiden.

LET OP

- Aanwijzing voor een mogelijk gevaarlijke situatie die tot materiële schade kan leiden.

Symbolen op het apparaat

⚠ GEVAAR

Verbrandingsgevaar door hete oppervlakken

Laat het apparaat voldoende afkoelen alvorens het te bewerken of kappen te openen.

ΔGEVAAR

Gevaar voor verwonding en beknelling door bewegende machineonderdelen en ronddraaiende aandrijfriemen.

Wacht tot alle delen van het apparaat volledig tot stilstand zijn gekomen voordat u de kap opent en grijp tijdens de werking niet in het apparaat.

Aanduiding van de aanpersdruk van de veegwals (veegspiegel)

Veegwals heffen

Veegwals neerlaten

Zijbezem neerlaten

Zijbezem heffen

In de leveringsomvang van het apparaat is een vlakke harmonicafilter van polyestervlies met PTFE-coating (stofklasse M) inbegrepen.

Dit op batterijen werkende apparaat is een veegmachine voor het reinigen van tapijten en diverse textielvloeren binnenshuis. Het heeft een antistatische veegwals en een ingebouwd stoffilter.

Dit apparaat is alleen bedoeld voor droge reiniging.

De veegmachine is bestemd voor professioneel gebruik.

Gebruik de veegmachine uitsluitend overeenkomstig de gegevens in deze gebruiksaanwijzing. Elk ander gebruik geldt als niet reglementair. De fabrikant is niet aansprakelijk voor hieruit voortvloeiende schade; alleen de gebruiker draagt het risico.

Aan de veegmachine mogen geen veranderingen worden uitgevoerd.

Alleen de door de onderneming of diens gevolmachtigde vrijge- geven oppervlakken mogen worden bereden en gereinigd.

Te voorzien fout gebruik

Dit apparaat is alleen bedoeld voor droge reiniging en mag niet buiten in vochtige omstandigheden worden gebruikt of geplaatst. Het apparaat is niet bestemd voor het rijden op hellingen.

Nooit explosieve vloeistoffen, gassen, onverdunde zuren en oplosmiddelen vegen op opzuigen (bijv. benzine, verfverdunner, stookolie), ze vormen in combinatie met de zuiglucht explosieve dampen of mengsels.

Nooit aceton, onverdunde zuur- en oplosmiddelen vegen of opzuigen, omdat ze de aan het apparaat gebruikte materialen aan-tasten en beschadigen.

Nooit reactief metaalstof (bijv. aluminium, magnesium, zink) vegen of opzuigen, ze vormen in combinatie met sterk alkalische of zure reinigingsmiddelen explosieve gassen.

Geen brandende of gloeiende voorwerpen vegen of opzuigen, er bestaat brandgevaar.

Geen stoffen vegen die gevaarlijk zijn voor de gezondheid.

Het verblijf in gevarenzones is verboden. Het gebruik in explosieve ruimtes is verboden.

Het duwen/trekken of transporteren van voorwerpen is met dit apparaat niet toegestaan.

Geschikte oppervlakken om te vegen

Grote textieloppervlakken bijv. in:

• Kantoren
  Hotels
• Winkels
• Casino's
• Luchthavens
• Tennishallen
• Beurshallen

Functie

De veegmachine werkt volgens het overwerpprincipe.

1. De roterende zijbezem reinigt hoeken en randen van het veegoppervlak en transporteert het veeggoed in de baan van de veegwals.
2. De roterende veegwals transporteert het veeggoed direct in het vuilreservoir.
3. Het opgewaaide stof in het vuilreservoir wordt via een stoffilter en een voorfilter gescheiden en de blazer zuigt de gefilterde zuivere lucht af.
4. Het voorfilter wordt automatisch gereinigd na een ingestelde tijd wanneer het apparaat wordt ingeschakeld en tijdens de werking.
5. Door de uitstekende achterwielen kan hij gemakkelijk over trappen worden vervoerd.
6. Het verzamelde vuil wordt naar het vuilreservoir getransporteerd. Het vuilreservoir kan optioneel met een stofverzamelzak worden uitgerust.

Veiligheidsinstructies

Veiligheidsinstructies m.b.t. de bediening

⚠ WAARSCHUWING • Gebruik het apparaat alleen volgens de voorschriften. Houd rekening met de plaatselijke omstandigheden en let bij het uitvoeren van werkzaamheden met het apparaat op andere personen en met name kinderen. • Bescherm het apparaat altijd tegen zon, regen en andere weersomstandigheden, zowel tijdens het gebruik als wanneer het niet wordt gebruikt. Zet het apparaat in een droge en beschutte ruimte. Dit apparaat is alleen bedoeld voor droge reiniging en mag niet buiten in vochtige omstandigheden worden gebruikt of geplaatst. • Controleer het apparaat met de werkrichtingen op correcte toestand en op de bedrijfsveiligheid. Is de toestand niet perfect, dan mag u het apparaat niet gebruiken. • Let in gevarenzones (bijv. tankstations) op de desbetreffende veiligheidsvoorschriften. Gebruik het apparaat nooit in explosieve ruimtes. • Dit apparaat mag niet worden gebruikt door personen met een fysieke, sensorische of verstandelijke beperking of een gebrek aan ervaring en/of kennis. • Alleen personen die in de omgang met het apparaat zijn geïnstrueerd of hebben bewezen dat ze het apparaat correct bedienen en uitdrukkelijk de opdracht hebben dit apparaat te gebruiken, mogen het apparaat gebruiken. LET OP • De bediener moet voor het begin van het werk controleren of alle veiligheidsinrichtingen correct zijn aangebracht en functioneren. • De bediener van het apparaat is voor ongevallen met andere personen of hun eigendom verantwoordelijk. WAARSCHUWING • Zorg voor nauw aansluitende kleding en stevige schoenen van de bediener. Los gedragen kleding vermijden. • Houd toezicht op kinderen om ervoor te zorgen dat ze niet met het apparaat spelen. • Kinderen en jongeren mogen het apparaat niet bedienen. LET OP • Controleer de directe omgeving alvorens te beginnen met rijden (bijv. kinderen). Zorg voor voldoende zicht! VOORZICHTIG • Gebruik het apparaat niet in zones waarin de mogelijkheid bestaat door vallende voorwerpen te worden geraakt.

Beschrijving apparaat

Het apparaat is verkrijgbaar in 2 verschillende versies:

• CVS 65/1 Bp Pack (1.517-300.0)
accu en oplader bijgeleverd

• CVS 65/1 Bp (1.517-301.0)

zonder accu en oplader

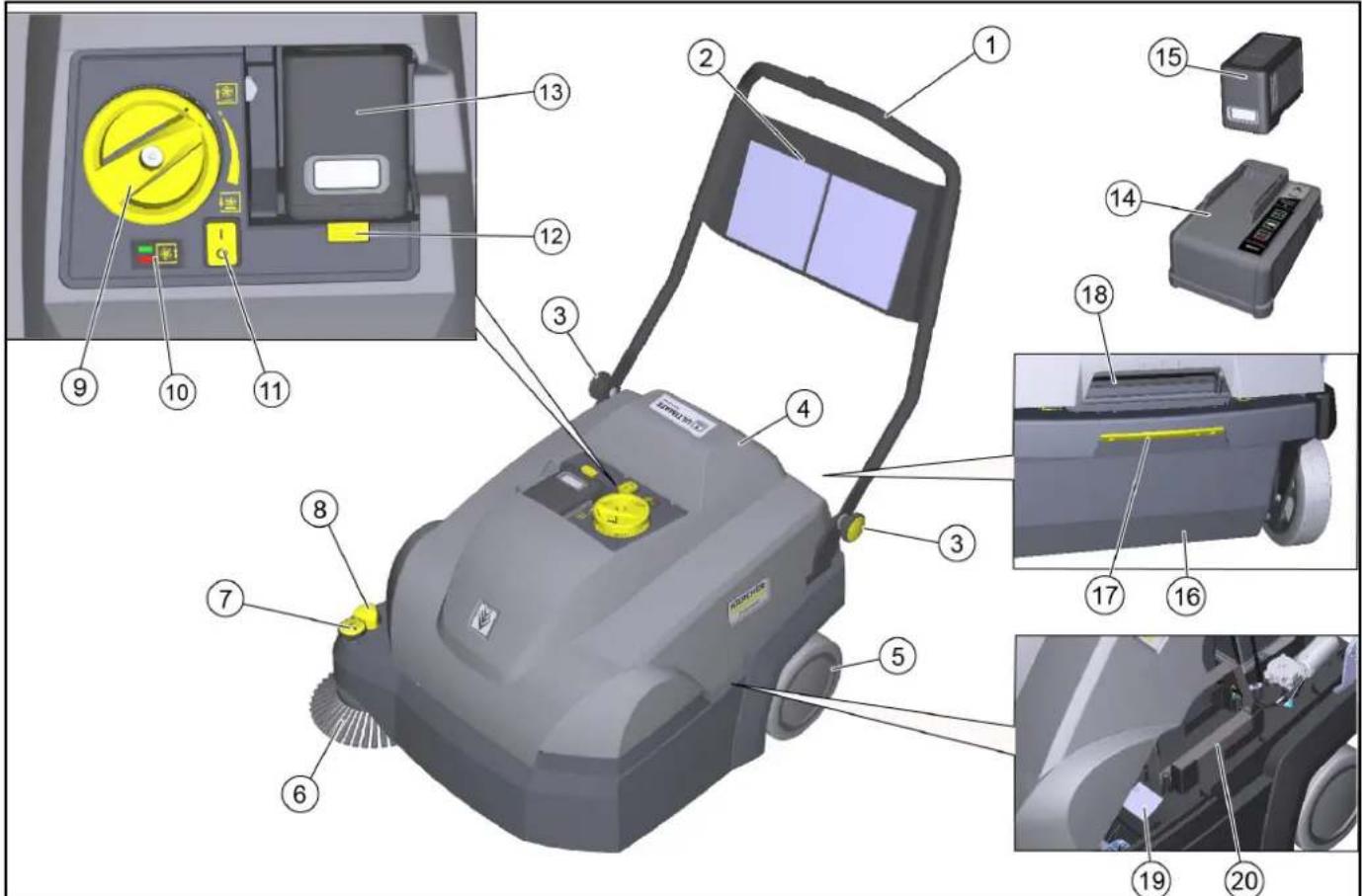

Afbeelding apparaat

①Duwbeugel
②Opbergnet (niet voor reserve-accu)
③Sterbouten voor duwbeugelinstelling (2x)
④Apparaatkap
⑤ Achterwiel (2x)
⑥Zijbezem rechts
⑦Instelling zijbezem

Aanpersdruk instellen

- Zijbezem heffen

⑧Zijbezem neerlaten
⑨Instelling van de aanpersdruk van de veegwals (veegspiegel)
⑩Aanduiding van de aanpersdruk van de veegwals

– Led brandt niet: de veegwals verder laten zakken
– Led groen: juiste instelling
– Led rood: Veegwals heffen

⑪Aan-/uitknop
⑫Ontgrendeling accu
⑬Batterijhouder
⑭Oplaadapparaat "Battery Power+"

Alleen in de leveringsomvang van CVS 65/1 Bp Pack inbegrepen

⑯Vuilreservoir, verwijderbaar

- Een stofverzamelzak (optie) kan in het vuilreservoir worden geplaatst.

⑰Ontgrendeling vuilreservoir
18 Greep apparaatkap
⑲Typeplaatje
⑳Vak voor reserve-accu (met bevestigingsriem)

Veiligheidsinrichtingen

Veiligheidsinrichtingen dienen voor de bescherming van de gebruiker en mogen niet buiten werking worden gesteld en de functies ervan mogen niet worden omzeild.

Neem de veiligheidsinstructies in de hoofdstukken in acht!

Kapschakelaar

De kapschakelaar verhindert dat het apparaat start terwijl de kap van het apparaat open is.

Aan-/uitknop

De in-/uitschakelaar voorkomt dat het apparaat onbedoeld start. Voor het opbergen van het apparaat of bij gevaar de in-/uitschakelaar uitschakelen.

Elektronica

Bij overbelasting van de veegwals schakelt de elektronica het apparaat uit en knippert de LED.

Schakel in dat geval het apparaat uit met de in-/uitschakelaar en draai voor het weer inschakelen de veegwals bij de instelling aan- drukkracht helemaal omhoog draaien.

Inbedrijfstelling

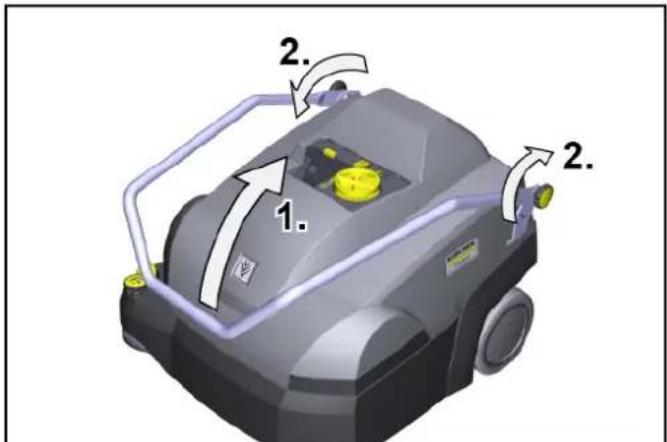

Duwbeugel instellen

Instructie

Bij levering van het apparaat is de duwbeugel ingeklapt. Voor gebruik kan hij in 3 verschillende hoogtes worden ingesteld.

1. 2. 2.

1. Duwbeugel in de gewenste positie omhoog klappen. Zorg ervoor dat de groeven correct in de bouten grijpen (bevestiging).

2. Draai de sterschroeven handvast aan.

Apparaatkap openen/sluiten

⚠VOORZICHTIG

Beknellingsgevaar door inklemmen van vingers

Neem voor het openen en sluiten de apparaatkap alleen vast aan de daarvoor bestemde greep.

LET OP

Verbrandingsgevaar door hete aandrijfmotor

Aandrijfmotor kan tijdens bedrijf heet worden.

Raak geen hete oppervlakken aan. Let op de waarschuwings- symbolen.

Instructie

Het openen van de apparaatkap wordt nodig:

• voor onderhouds- en reinigingswerkzaamheden
• voor het vervangen/reinigen van het stoffilter en voorfilter
• voor het opbergen van een reserveaccu.

1. Apparaatkap openen: Apparaatkap aan de verzonken handgreep vasthouden en langzaam naar voren zwenken. Een spanband houdt de apparaatkap vast.

2. Apparaatkap sluiten: Apparaatkap langzaam naar achter zwenken.

Zijbezem monteren

De zijbezem wordt bij het apparaat geleverd en moet vóór gebruik op het apparaat worden bevestigd.

Zie hoofdstuk "Zijbezems vervangen".

Accu opladen/plaatsen

Voor ingebruikname de accu opladen.

De beschrijving hiervan vindt u in de aparte gebruiksaanwijzingen van de accu en het oplaadapparaat.

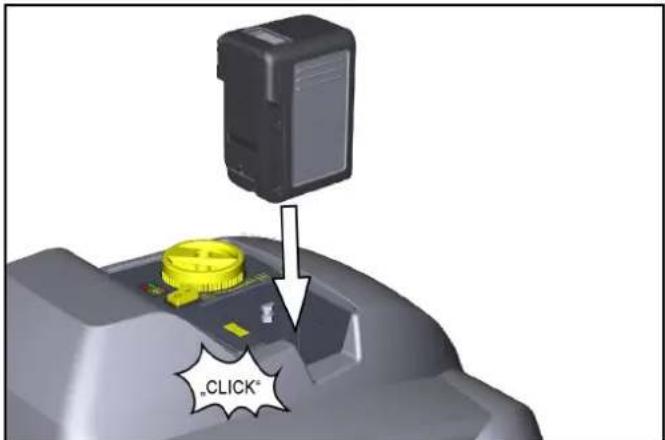

"CLICK"

1 De opgeladen accu in de accuhouder plaatsen en deze tot aan de aanslag schuiven tot hij vastklikt.

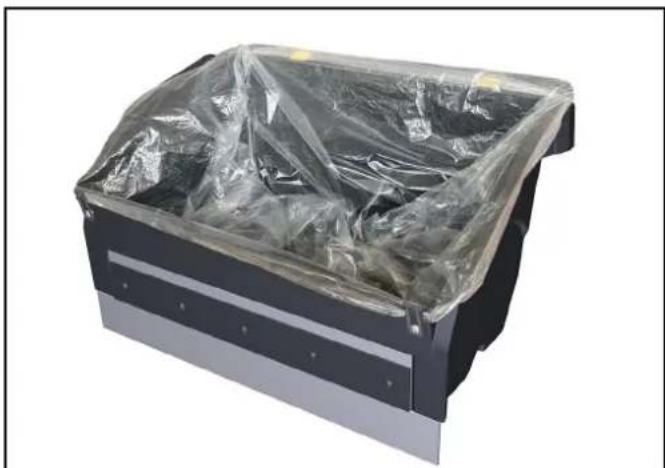

Stofverzamelzak (optie)

Een stofverzamelzak kan in het vuilreservoir worden geplaatst voor een gemakkelijke en veilige verwijdering van het veeggoed.

1. Vergrendeling van het vuilreservoir openen (naar achteren trekken).
2. Het vuilreservoir naar achteren kantelen en eruit trekken.

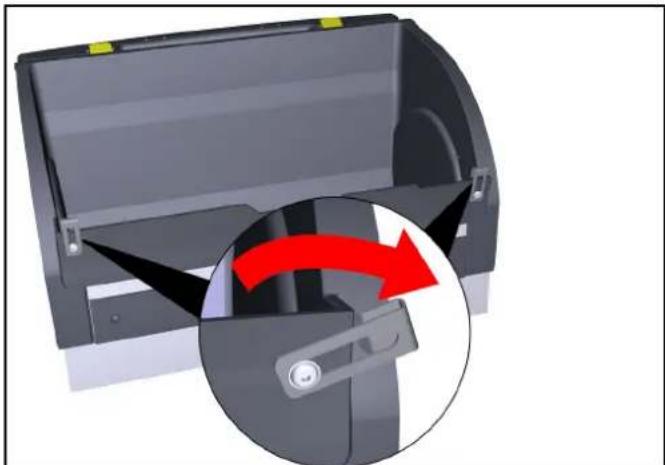

3. De bevestigingsklemmen aan de voorkant van het vuilreservoir naar buiten klappen.

1. De stofverzamelzak in het vuilreservoir plaatsen en over de rand vouwen.

1. De bevestigingsklem weer sluiten.
2. Het vuilreservoir plaatsen en helemaal naar voren duwen.
3. Controleren of het vuilreservoir is vastgeklikt.

Gebruik

Instructies voor het vegen

⚠VOORZICHTIG

Beschadigingsgevaar

Reinigingswerkzaamheden in voorwaartse rijrichting uitvoeren. Voer geen reinigingswerkzaamheden uit als het vuilreservoir is verwijderd.

Laat het apparaat niet draaien terwijl de veegwals is ingeschakeld.

Veeg geen pakbanden, koorden of dergelijke (beschadiging van het veegmechanisme).

Instructie

Pas de veegsnelheid aan de omstandigheden aan om een optimaal reinigingsresultaat te bereiken.

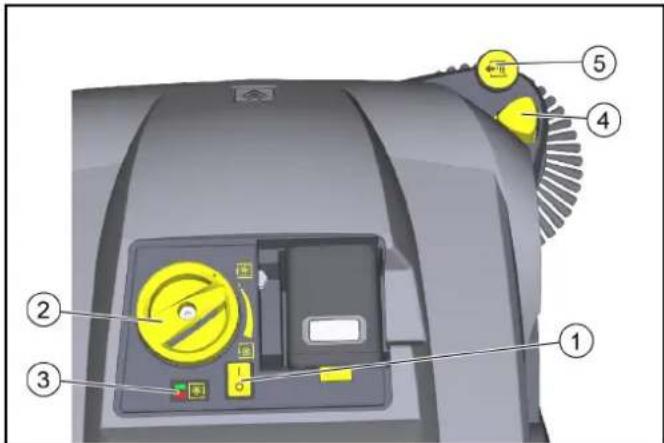

Vegen met veegwals en zijbezems

①Aan-/uitknop
②Instellen van de aandrukkeracht van de veegwals (draaihen-del)
③Weergave aandrukkracht veegwals

– Led brandt niet: veegwals verder neerlaten

- LED groen: juiste instelling

- LED rood: Veegwals optillen

④Zijbezem neerlaten
⑤Instelling zijbezem

– Aandrukkracht instellen

– Zijbezem optillen

1. Schakel het apparaat met de in-/uitschakelaar aan (stand I). a Veegwals en zijbezem draaien.
2. Duw het apparaat met de duwbeugel vooruit en begin de reiniging. Gebruik voor textieloppervlakken de instelling aan- drukkracht veegwals.

a Om af te stellen, de draaigreep optillen en verdraaien.

b De juiste aandrukkeracht wordt door een groene LED weergegeven.

1. Om dicht bij randen te reinigen, op de knop voor neerlaten van de zijbezem drukken.

a Gebruik indien nodig de instelling zijbezem en stel de aan- drukkracht in.

1. Om grotere voorwerpen (20 mm) op te pakken, drukt u de duwbeugel iets omlaag zodat de veegwals de voorwerpen in het vuilreservoir kan verplaatsen.
2. Een automatische reiniging van het voorfilter zorgt voor ononderbroken werken.
3. Laad accu's altijd op tijd op.

a Tijdens vegen toont de weergave in de accu de resterende tijd in minuten.
b Als het apparaat is uitgeschakeld, wordt de acculading weergegeven in %.

Apparaat stoppen en afzetten

1. Schakel het apparaat uit met de in-/uitschakelaar (stand 0) om het werk af te maken.
2. Apparaat op een vlakke ondergrond neerzetten.
3. Til de draaigreep van de veegwals op en draai deze helemaal linksom.
4. Trek de neergelaten zijbezem aan de instelling omhoog. De zijbezem vergrendelt.
5. Vuilreservoir leegmaken.
6. Reinig het stoffilter en het voorfilter.
7. Accu opladen.

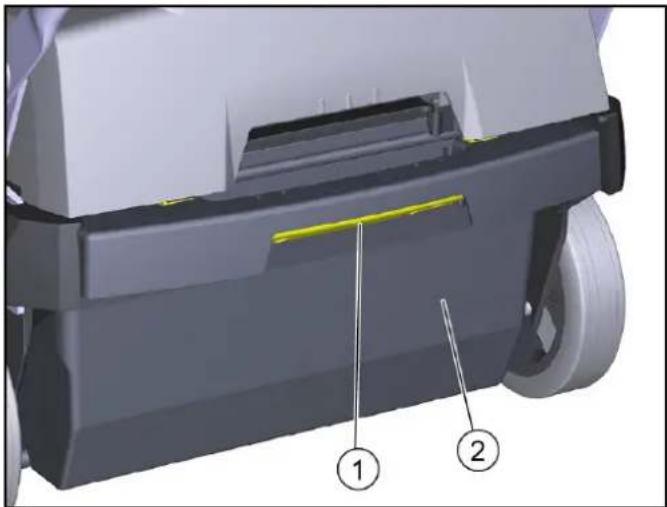

Vuilreservoir leegmaken

1. Vergrendeling van het vuilreservoir openen (naar achteren trekken).
2. Het vuilreservoir naar achteren kantelen en eruit trekken.
3. Vuilreservoir leegmaken of stofverzamelzak (optie) verwijderen.
4. Vuilreservoir plaatsen en helemaal naar voren duwen. Indien nodig de stofverzamelzak (optie) vooraf plaatsen, zoals beschreven in het hoofdstuk "Stofverzamelzak (optie)".
5. Controleren of het vuilreservoir is vastgeklikt.

Transport

⚠VOORZICHTIG

Gevaar voor letsel en beschadiging

Houd bij het transport rekening met het gewicht van het apparaat.

1. Schakel het apparaat uit met de in-/uitschakelaar.
2. Til de draaigreep van de veegwals op en draai deze helemaal linksom.
3. Borg het apparaat bij de wielen met wiggen.
4. Zet het apparaat vast met touwen of spanbanden. a Voor aan het frame onder de apparaatkap.

b Achter bij de duwbeugelbevestiging.

1. Bij het transport in voertuigen het apparaat conform de richtlijnen tegen wegglijden en omvallen beveiligen.

Opslag

⚠ WAARSCHUWING

Gevaar voor letsel en beschadiging

Neem het gewicht van het apparaat in acht.

1. Apparaat op een beschermde, effen en droge plaats parkeren.
2. Accu verwijderen.

a Neem bij opslag de instructies in de gebruiksaanwijzing van de accu in acht.

1. Reinig het apparaat van binnen en van buiten.
2. Til de draaigreep van de veegwals op en draai deze helemaal linksom.

Onderhoud

Algemene instructies

⚠ GEVAAR

Gevaar voor ongevallen en letsel door onbedoelde beweging van het apparaat.

Schakel het apparaat voor alle onderhoudswerkzaamheden uit en trek de sleutel eruit.

Apparaat reinigen

⚠VOORZICHTIG

Kortsluitingsgevaar door waterstraal

Reinig het apparaat niet met een slang of een hogedrukstraal.

⚠ GEVAAR

Gezondheidsrisico door stof

Draag een stofmasker en veiligheidsbril bij het reinigen met perslucht.

LET OP

Beschadigingsgevaar van de oppervlakken

Gebruik geen schurende of agressieve reinigingsmiddelen voor de reiniging.

1. Apparaat van binnen met perslucht uitblazen.

2. Apparaat van binnen en van buiten met een vochtige, in mild zeepsop gedrenkte doek reinigen.

Onderhoudsintervallen

Onderhoud door de klant

Instructie

Alle service- en onderhoudswerkzaamheden moeten door een gekwalificeerd expert worden uitgevoerd, indien nodig kan altijd een beroep worden gedaan op een Kärcher-vakhandel.

• Dagelijks onderhoud

1 Veegwals en zijbezems op ingewikkelde banden controleren.

2 Werking van alle bedieningselementen controleren.

• Wekelijks onderhoud

1 Bewegende delen op lichtlopendheid controleren.

2 Afdichtlijsten in het veegbereik op instelling en slijtage controleren.

3 Veegwals en zijbezems op slijtage controleren.

4 Controleer de filtercassette, reinig het voorfilter indien nodig.

5 Stoffilter controleren, indien nodig reinigen (afhankelijk van gebruiksfrequentie ca. elke 10 uur).

• Maandelijks onderhoud

1 Verwijder de veegwals en verwijder vuil van de aandrijfpen (zie hoofdstuk "Veegwals controleren / vervangen")

• Onderhoud na slijtage

1 Pas afdichtstrips aan, of vervang deze.

2 veegwals vervangen.

3 Zijbezems vervangen.

Instructie

Beschrijvingen zie hoofdstuk "Onderhoudswerkzaamheden".

Onderhoud door de klantenservice

Instructie

Om tegemoet te komen aan garantie-eisen moeten tijdens de garantielooptijd alle service- en onderhoudswerkzaamheden door de geautoriseerde klantenservice worden uitgevoerd.

1 Laat onderhoudswerkzaamheden uitvoeren volgens de inspectiechecklist.

Onderhoudswerkzaamheden

Stoffilter reinigen/vervangen

⚠ GEVAAR

Gezondheidsrisico door stof

Draag een stofmasker en veiligheidsbril bij werkzaamheden aan de filterinstallatie.

1. Het apparaat parkeren en met de aan-/uitknop uitschakelen.

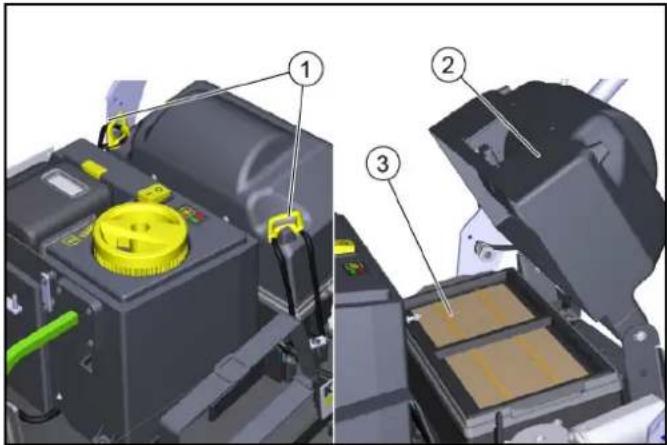

2. Open de apparaatkap.
3. Sluitingen openen.
4. Het deksel naar boven zwenken.

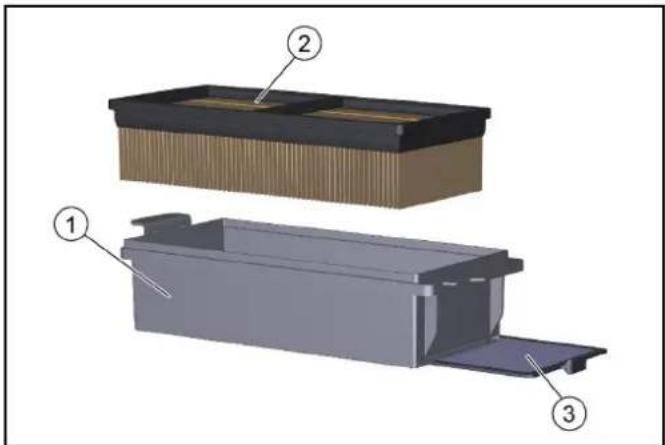

5. De filtercassette met het stoffilter naar boven toe verwijderen.

③Voorfilter, verwijderbaar

1. Het stoffilter en het voorfilter controleren.

a Het stoffilter voor het reinigen afzuigen of samen met de fil- tercassette uitkloppen (niet wassen).
b Het voorfilter verwijderen en reinigen.

1. Filterwisser controleren en reinigen.
2. Een nieuw stoffilter of voorfilter in de filtercassette plaatsen als het beschadigd of sterk vervuild is.
3. Bij het plaatsen van de filtercassette op de montagerichting letten.

Zijbezem vervangen

Vervang van zijbezems wordt beschreven voor als het apparaat is gekanteld.

LET OP

Gevaar voor letsel en beschadiging

Verwijder de accu en het vuilreservoir, alvorens het apparaat te kantelen.

Zet het gekantelde apparaat vast, alvorens zijbezems te vervangen.

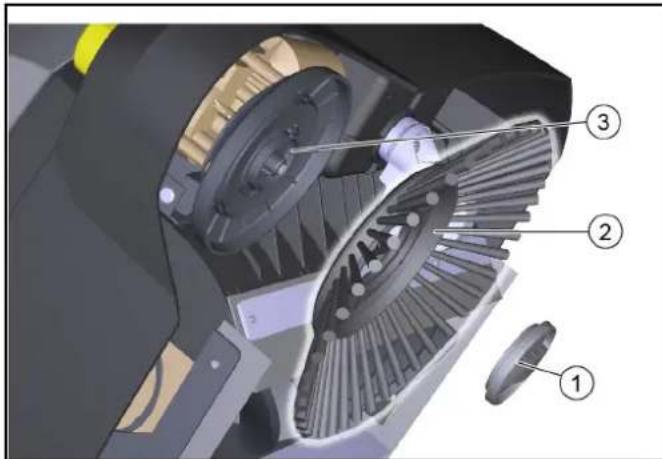

①Sluiting
②Zijbezem
③Bevestiging

1. Vuilreservoir verwijderen.
2. Neem de accu eruit.
3. Kantel het apparaat naar achteren en beveilig het tegen omvallen.
4. Sluiting er aan de onderzijde uitschroeven.

a Openen: linksom draaien

b Sluiten: rechtsom draaien

1. Zijbezem verwijderen.
2. Indien nodig opname reinigen.
3. Nieuwe zijbezem op de opname steken en met sluiting bevestigen.

Veegwals controleren / vervangen

De veegwals controleren en vervangen terwijl het apparaat gekanteld is.

LET OP

Gevaar voor letsel en beschadiging

Verwijder de accu en de veegcontainer voordat het apparaat wordt gekanteld.

Zet het gekantelde apparaat vast voordat u de veegwalsvervan- ging uitvoert.

Zorg er bij het plaatsen van de nieuwe veegwals voor dat er geen borstelharen in de boring van het zwenkdeel van de veegwals terechtkomen.

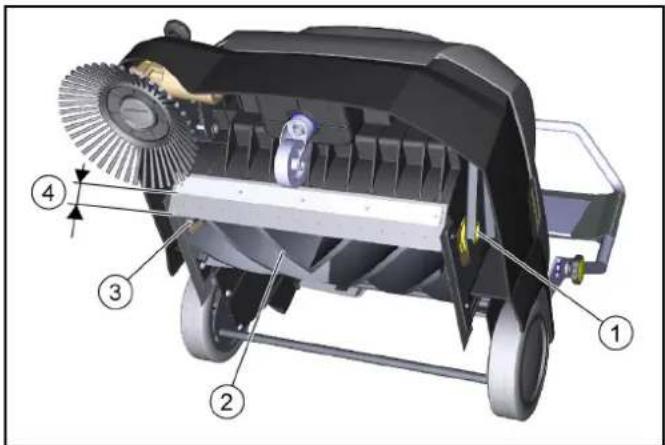

①Lagerschaal
②Veegwals
③Aandrijfpen
④ Afstand tussen afdichtlijst en montageplaat – Ingesteld: 28 - 30 mm

1. Accu verwijderen.
2. Vuilreservoir verwijderen.
3. Kantel het apparaat naar achteren en beveilig het tegen omvallen.
4. Ingewikkelde banden of snoeren van de veegwals verwijderen.
5. Vuil van de aandrijfpennen verwijderen.
6. Om de veegwals te vervangen, pakt u de veegwals vast bij de basisbehuizing, drukt u deze naar links en trekt u deze naar beneden toe uit.
7. Nieuwe veegwals op de aandrijfpennen (links) plaatsen. Aan de andere kant de lagerschaal in de boring van het zwenkdeel van de veegwals vastklikken.
8. De instelling van de voorste afdichtlijst controleren terwijl het apparaat is gekanteld en deze zo nodig bijstellen.

Afdichtlijsten vervangen / instellen

Afdichtlijsten Instelwaarden
Zijdelingse afdichtlijsten Afstand	tot de grond 1 - 2 mm
Voorste afdichtlijst	Afstand tussen afdichtlijst en montageplaat 28 - 30 mm
Achterste afdichtlijst niet instelbaar

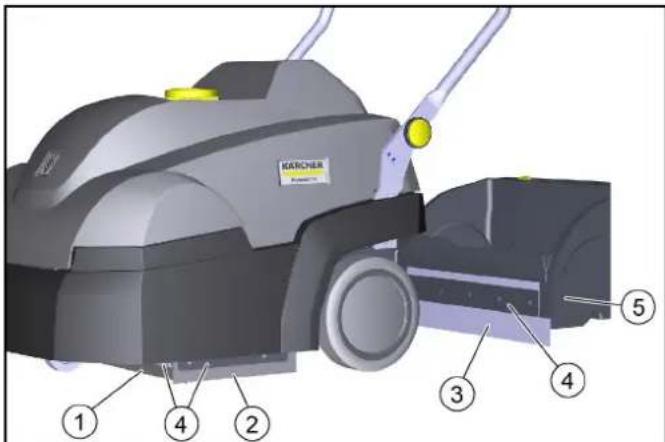

MARCHER ① ④ ② ③ ④ ⑤

①Voorste afdichtlijst
②Zijdelingse afdichtlijst
③ Achterste afdichtlijst (niet instelbaar)
④Bevestiging
⑤Vuilreservoir

1. Bevestiging van de afdichtlijsten losmaken.
2. Afdichtlijst door verschuiven in de langgaten instellen. a Waarden zie in de tabel.
3. Kloppen de instellingen, dan de afdichtlijsten bevestigen.

Hulp bij storingen

Instructie

Bij alle niet vermelde storingen met de klantenservice (service) contact opnemen!

Veegwals/zijbezem lopen niet of niet correct

● Schakel de in-/uitschakelaar in (positie I).
- Laad de accu op.
- Vergrendel de accu correct.
- Elektronica heeft het apparaat uitgeschakeld vanwege overbelasting (LED knippert). Let bij opnieuw inschakelen op: a schakel het apparaat uit met de in-/uitschakelaar.
b Til de veegwals op. Til hiervoor de draaigreep op en draai deze linksom omhoog.
c Schakel het apparaat met de aan-/uitknop in.
- Veegwals/zijbezems op ingewikkelde banden controleren.
- Controleer de riem.
- Sluit de apparaatkap volledig (kapschakelaar).

Stof bij het vegen/onvoldoende zuigcapaciteit

• Vuilreservoir leegmaken.
• Controleer/vervang afdichtingen van filtercassette en vuilreservoir.
• Controleer/reinig/vervang stoffilter en voorfilter.
  a Controleer de correcte bevestiging van het stoffilter en het voorfilter.
  b Reinig het stoffilter en het voorfilter als deze licht vervuild zijn.
  c Vervang het stoffilter en het voorfilter bij beschadiging of sterke verontreiniging.
• Afdichtlijsten op slijtage controleren/instellen/vervangen.
  ● Ventilator defect, neem contact op met de klantenservice.

Veegcapaciteit niet bevredigend

• Stel de veegspiegel van de veegwals en zijbezems correct in op de verstelmogelijkheid.
• De veegwals en zijbezems zijn te versleten, vervang ze.
• Afdichtlijsten op slijtage controleren, indien nodig instellen/vervangen.

Toebehoren/reserveonderdelen

Hierna (bij wijze van uittreksel) een overzicht van de slijtageonderdelen of optionele verkrijgbaar toebehoren.

Toebehoren Beschrijving Bestelnr.
Zijbezem Voor textielbekledingen bin-nenshuis		2.884-355.0
Veegwals Voor textielbekledingen bin-nenshuis		2.886-002.0
Stoffilter Vlak harmonicafilter (PTFE) 6.907-449.0
Voorfilter 5.745-280.0
Stofverzamelzak Setvan 10 stuks stofverza-melzakken		2.884-358.0
Reserve-accu “Battery Power+ 36/75 DW”	Hoogrendementsaccu 36 V, 7,5 Ah	2.445-043.0
Oplaadapparaat “Battery Power+”	Snellader 36 V *EU 2.445-045.0

Technische gegevens

Gegevens capaciteit apparaat
Bedrijfsduur met volledig opgeladen bat-terij	Minuten	tot 60
Werkbreedte	mm	450
Werkbreedte met 1 zijbezem mm	625
Theoretische oppervlaktecapaciteit
Oppervlaktecapaciteit (max.) m	^2/h	2500
Accu
Accutype		Lithium-ion
Accucapaciteit	Ah	7,5
Accuspanning	V	36
Omgevingsvoorwaarden
Omgevingstemperatuur	°C	0 bis +40
Luchtvochtigheid, niet condenserend	%	0 - 90
Afmetingen en gewichten
Lengte	mm	980
Breedte	mm	675
Hoogte	mm	1070
Leeggewicht (transportgewicht)	kg 39
Toegestaan totaal gewicht	kg 54
Breedte veegwals	mm	450
Diameter veegwals	mm	230
Diameter zijbezem	mm	250
Vuilreservoir
Volume vuilreservoir	I (kg)	20 (15)
Filter en zuigsysteem
Filtersysteem		Vlak har-monicafil-ter
Filteroppervlak	m^2	0,95
Stofklasse		M
Berekende waarden conform EN 60335-2-72
Hand-arm-vibratiewaarde	m/s^2	< 2,5
Geluidsdrukniveau L_pA	dB(A)	56
Onzekerheid K_pA	dB(A)	2
Geluidsvermogensniveau L_WA + onzekerheid K_WA	dB(A)	72
Onzekerheid K_WA	dB(A)	2

Technische wijzigingen voorbehouden.

EU-conformiteitsverklaring

Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlijnen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid.

Product: Veeg-/zuigmachine

Relevante EU-richtlijnen

2006/42/EG (+2009/127/EG)

2014/30/EU

2000/14/EG

2011/65/EU

Toegepaste geharmoniseerde normen

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN IEC 63000

Toegepaste conformiteitswaarderingsprocedure

2000/14/EG: Bijlage V

Geluidsvermogensniveau dB(A)

Gemeten: 70

Gegarandeerd: 72

De ondergetekenden handelen in opdracht en met volmacht van de directie.

H. Jenner

Gevolmachtigde voor de documentatie:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

Piemērotie saskaņotie standarti

EN 60335-1

EN 60335-2-29

EN 60335-2-72

EN 62233: 2008

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 61000-6-2: 2005

EN IEC 63000
