Producttype	Water- en stofzuiger
Merk	Parkside
Model	PWD 25 B3
Nominaal ingangsvermogen	1400 W
Nominale ingangsspanning	220–240 V~, 50/60 Hz
Zuigkracht (Airwatt)	240 W
Zuigdruk	170 mbar (17 kPa)
Zuigdebiet	36,7 l/s
Beschermingsklasse	II (dubbele isolatie)
IP-beschermingsgraad	IP24
Inhoud van de tank	25 L
Afmetingen tank (∅ × H)	29 × 38 cm
Lengte flexibele slang	2,5 m (ø 32 mm)
Lengte telescoopzuigbuis	ca. 49 tot 76 cm
Filtratietype	Geplooid filter (droog), schuimfilter (nat), papieren stofzak
Hoofdfuncties	Droog- en nat zuigen, blaasfunctie, automatische vlotterstop, zelfreiniging geplooid filter
Veiligheid	Antistatische ketting, aanbevolen differentieelschakelaar (≤30 mA)
Inbegrepen accessoires	Flexibele slang, handgreep, telescoopbuis, platte mondstuk, vloermondstuk met borstel, vloermondstuk met rubberrand, geplooid filter, schuimfilter, papieren stofzak, 5 zwenkwielen
Garantie	3 jaar
Repareerbaarheid	Geen door de gebruiker te repareren onderdelen; neem contact op met de klantendienst

Veelgestelde vragen - PWD 25 B3 PARKSIDE

Kan ik water zuigen met deze stofzuiger?

Ja, de PWD 25 B3 is ontworpen voor nat zuigen. Gebruik absoluut het meegeleverde schuimfilter en verwijder de papieren stofzak. De vlotter stopt automatisch met zuigen wanneer de tank vol is.

Hoe reinig ik het geplooide filter?

Gebruik de zelfreinigingsfunctie: sluit het apparaat aan, zet het aan, blokkeer de slang, druk dan 5 keer op de zelfreinigingsknop gedurende 3 seconden. U kunt het ook handmatig reinigen nadat u het hebt verwijderd.

Wat is de inhoud van de tank?

De metalen tank heeft een inhoud van ongeveer 25 liter. Voor vloeistoffen niet het maximale niveau aangegeven door de vlotter overschrijden.

Kan ik de stofzuiger als blazer gebruiken?

Ja, sluit de flexibele slang aan op de blaasopening aan de bovenkant van het apparaat. U kunt dan stof of vuil wegblazen.

Hoe weet ik of het geplooide filter beschadigd is?

Controleer visueel of het niet vervormd of gescheurd is. Een beschadigd filter vermindert de prestaties en moet worden vervangen door een origineel model (ref. 939269201).

Kan het netsnoer gemakkelijk worden opgeborgen?

Ja, wikkel het snoer om de snoerhouder en bevestig de stekker met de daarvoor bestemde clip.

Wat te doen als de zuigkracht zwak is?

Controleer of de tank niet vol is, het filter niet verstopt is en of er geen verstopping in de slang, buis of mondstukken zit. Reinig het geplooide filter indien nodig.

Kan ik de stofzuiger zonder stofzak gebruiken?

Ja, voor droog zuigen kunt u direct het geplooide filter gebruiken. De papieren stofzak wordt aanbevolen voor fijn stof om het legen te vergemakkelijken.

Welke soorten afval mag u nooit zuigen?

Zuig nooit explosieve gassen, brandbare vloeistoffen, reactieve metaalstof, sterke zuren of basen, roet of gloeiende as, cementstof, gips of kalk.

Hoe onderhoud ik de stofzuiger?

Koppel het apparaat los voor onderhoud. Maak de buitenkant schoon met een droge doek, leeg de tank na elk gebruik en controleer regelmatig de staat van de filters. Bewaar het op een droge, vorstvrije plaats.

GEBRUIKSAANWIJZING PWD 25 B3 PARKSIDE

Bedienings- en veiligheidsinstructies

Vertaling van de oorspronkelijke

gebruiksaanwijzing

PL

ODKURZACZ DO PRACY NA MOKRO I SUCHO

NL/BE Bedienings- en veiligheidsinstructies Pagina 56

Gebruikte waarschuwingen en symbolen ...... Pagina 57

Inleiding.... Pagina 58

Beoogd gebruik.... Pagina 58

Leveringsomvang ...... Pagina 58

Onderdelenbeschrijving.... Pagina 58

Technische gegevens ...... Pagina 59

Veiligheidskenmerken.... Pagina 59

Veiligheidsaanwijzingen ...... Pagina 60

Voor het eerste gebruik ...... Pagina 63

Uitpakken.... Pagina 63

Vóór gebruik.... Pagina 63

Zwenkwielen monteren ...... Pagina 63

Flexibele slang aansluiten/losmaken.... Pagina 63

Greep monteren/verwijderen ...... Pagina 64

Mondstuk/verlengbuis verbinden ...... Pagina 64

Greep en telescopische zuigbuis gebruiken ...... Pagina 64

Reservoirdeksel afnemen ...... Pagina 65

Filter installeren.... Pagina 65

Bediening.... Pagina 66

In-/uitschakelen....Pagina 66

Mondstuk bewaren ...... Pagina 66

Het netsnoer opwikkelen ...... Pagina 66

Metalen reservoir legen.... Pagina 66

Vouwfilter schoonmaken ...... Pagina 66

Na gebruik ...... Pagina 67

Reserve-onderdelen/accessoires.... Pagina 67

Probleemoplossing.... Pagina 68

Schoonmaken en onderhoud ...... Pagina 68

Schoonmaken ...... Pagina 68

Onderhoud ...... Pagina 69

Reparatie ...... Pagina 69

Opbergen ...... Pagina 69

Transport ...... Pagina 69

Afvoer.... Pagina 69

Garantie ...... Pagina 70

Afwikkeling in geval van garantie ...... Pagina 70

Service ...... Pagina 70

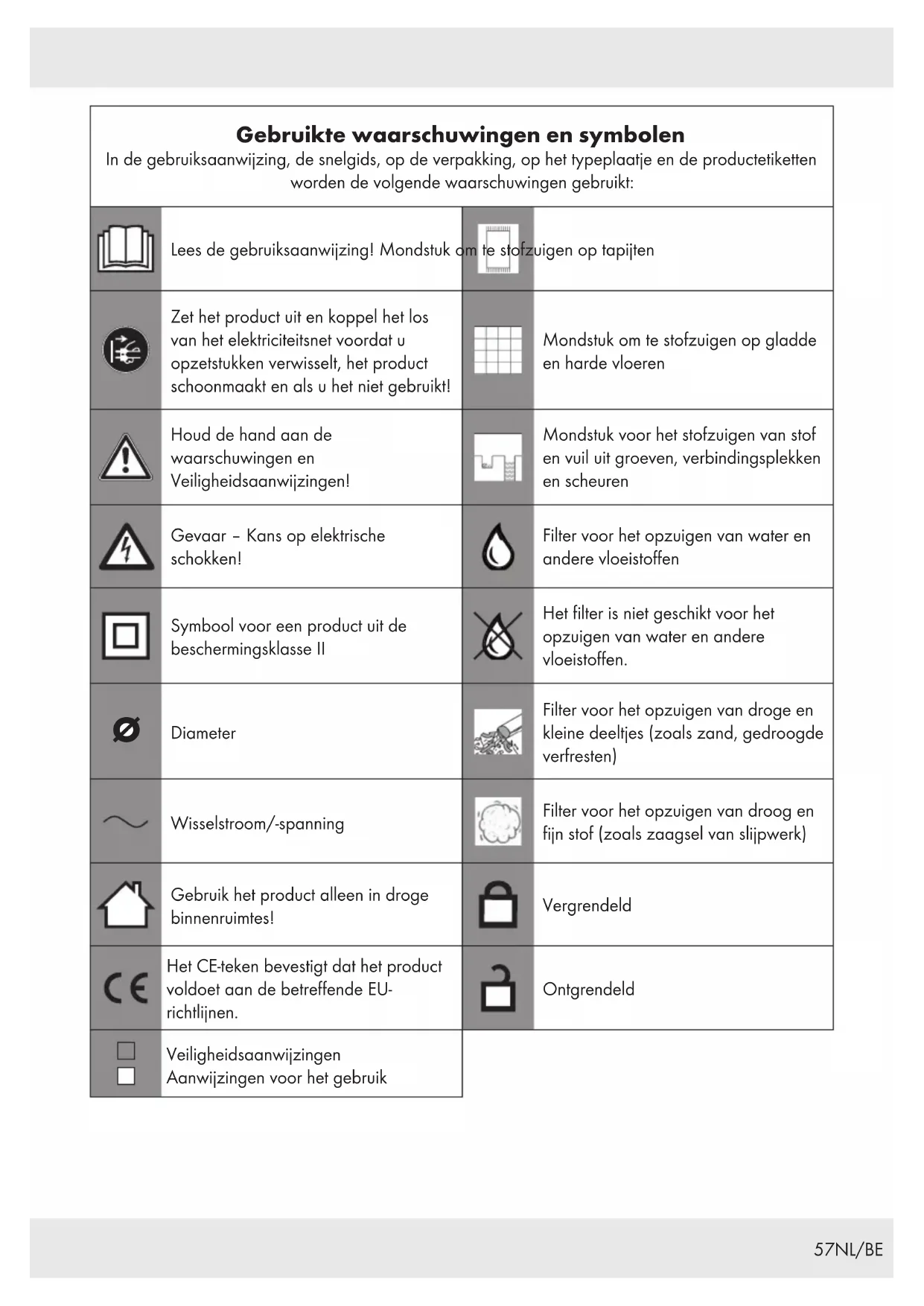

Gebruikte waarschuwingen en symbolenIn de gebruiksaanwijzing, de snelgids, op de verpakking, op het typeplaatje en de productetiketten worden de volgende waarschuwingen gebruikt:
	Lees de gebruiksaanwijzing! Mondstuk om fzuigen op tapijten
	Zet het product uit en koppel het los van het elektriciteitsnet voordat u opzetstukken verwisselt, het product schoonmaakt en als u het niet gebruikt!		Mondstuk om te stofzuigen op gladde en harde vloeren
	Houd de hand aan de waarschuwingen en Veiligheidsaanwijzingen!		Mondstuk voor het stofzuigen van stof en vuil uit groeven, verbindingsplekken en scheuren
	Gevaar - Kans op elektrische schokken!		Filter voor het opzuigen van water en andere vloeistoffen
	Symbool voor een product uit de beschermingsklasse II		Het filter is niet geschikt voor het opzuigen van water en andere vloeistoffen.
	Diameter	[H8GB]	Filter voor het opzuigen van droge en kleine deeltjes (zoals zand, gedroogde verfresten)
	Wisselstroom/-spanning		Filter voor het opzuigen van droog en fijn stof (zoals zaagsel van slijpwerk)
	Gebruik het product alleen in droge binnenruimtes!		Vergrendeld
	Het CE-teken bevestigt dat het product voldoet aan de betreffende EU-richtlijnen.		Ontgrendeld
	Veiligheidsaanwijzingen Aanwijzingen voor het gebruik

NAT- EN DROOGZUIGER

Inleiding

Hartelijk gefeliciteerd met de aankoop van uw nieuwe product. U heeft voor een hoogwaardig product gekozen. De gebruiksaanwijzing is een deel van het product. Deze bevat belangrijke aanwijzingen voor veiligheid, gebruik en verwijdering. Maakt U zich voor de ingebruikname van het product met alle bedienings- en veiligheidsvoorschriften vertrouwd. Gebruik het product alleen zoals beschreven en voor de aangegeven toepassingsgebieden. Overhandig alle documenten bij doorgifte van het product aan derden.

- Beoogd gebruik

Dit product is een huishoudelijk apparaat dat is bedoeld voor stofzuigen op vloeren, tapijten, meubelen, matrassen en in auto's en garages. Het product kan ook worden gebruikt als blower of om water op te zuigen.

Het product is geschikt voor het opzuigen van water en vuil met een temperatuur van maximaal +40 °C.

Bepaalde materialen kunnen explosieve dampen of mengsels vormen als ze door de zuiglucht worden bewogen.

Zuig nooit de volgende materialen op:

■ Explosieve of ontvlambare gassen, vloeistoffen en (reactieve) stofdeeltjes Het opzuigen van dergelijke materialen vormt een gevaar voor de gezondheid en is daarom verboden.
■ Reactieve metalen stofdeeltjes (zoals aluminium, magnesium en zink in combinatie met sterk basische of zure reinigingsmiddelen)
■ Onverdunde, sterke zuren en logen
Organische oplosmiddelen (zoals benzine, verfverdunner, aceton, verwarmingsolie) Deze substanties kunnen roestvorming op het product veroorzaken.
Roet en gloeiende as
Cement-, gips- en kalkstof

• Kleine voorwerpen of as uit schoorstenen, kolenkachels, asladen of roosters
  As of vuil van verwarmingsketels en oliekachels

leder ander gebruik of veranderingen aangebracht aan het product gelden als incorrect en kunnen leiden tot gevaren zoals overlijden, lichamelijke verwondingen en materiële schade. De fabrikant is niet verantwoordelijk voor schade ontstaan door onjuist gebruik. Het product is uitsluitend bestemd voor gebruik thuis. Het product is niet voor commercieel/industrieel gebruik of voor vergelijkbare doelen bestemd.

Leveringsomvang

Controleer na het uitpakken van het product of de levering volledig is en alle onderdelen in goede staat verkeren. Verwijder voor gebruik al het verpakkingsmateriaal.

1 Reservoirdeksel
1 Metalen reservoir
1 Flexibele slang
1 Telescopische zuigbuis
1 Greep
1 Vloermondstuk met borstel
1 Vloermondstuk met rubber lippen
1 Kierenmondstuk
1 Vouwfilter (vooraf geïnstalleerd)
1 Schuimfilter
1 Papieren filterzak
5 Zwenkwielen
1 Beknopte handleiding

Onderdelenbeschrijving

Maak u voor het lezen vertrouwd met alle functies van het product.

1 Draaggreep
2 Reservoirdeksel (incl. motoraandrijfsysteem en behuizing)
2aRand
2bFiltermand
3 Netsnoerhaspel
4 Ventilatoraansluiting
5 Aan/uit-schakelaar

6 Houder (voor het bewaren van de telescopische zuigbuis)
7 Zelfreinigende kop (voor de reiniging van het vouwfilter)
8 Metalen reservoir
9 Zuigaansluiting
9a Interne zuigaansluiting
9b Cirkelvormige rand
10Zwenkwiel (met mondstukhouder)
11 Netstekker
12 Netsnoerklem
13 Netsnoer
14Antistatische metalen ketting
15 Uitblaasopening
16Grendel
17 Mondstukhouder
18 Flexibele slang
18a Slangkoppeling (verbinding met greep)
18b Slangkoppeling (aansluiting op vacuum- of uitblaasaansluiting)
18cVergrendeltoets
19 Greep
19a Luchtregelaar
20Telescopische zuigbuis
20a Slanghouder
20b Schuifvergrendelingstoets
20cSleuf
21 Kierenmondstuk
22Vloermondstuk met borstel
23 Vloermondstuk met rubber lippen
24 Schuimfilter
25Vouwfilter
25aHefboom
26Papieren filterzak
26a Afdichtring

Technische gegevens

Nat- en

droogzuiger : PWD 25 B3

Modelnummer

met VDE-stekker : HG09470

met BS-stekker : HG09470-BS

Nominaal

opgenomen

vermogen

(energieverbruik) : 1400 W

Nominale

voedingsspanning : 220–240 V\~, 50/60 Hz

Zuigkracht : 240 Airwatt

Aanzuigdruk : 170 mbar (17 kPa)

Zuigvermogen : 36,7 l/s

Beschermingsklasse : II/ ☐ (dubbele isolering) IP-

beschermingswijze : IP24

Lengte flexibele

slang : 2,5 m ( 32 mm)

Lengte van het

kierenmondstuk : ongeveer 19 cm

Lengte van de

telescopische

zuigbuis : ca. 49 tot 76 cm

Lengte van het

netsnoer : ca. 4 m

Grootte van het metalen reservoir

Afmetingen (∅ × H) : 29 × 38 cm

Brutovolume : 25 l

Netto-inhoud : 15 l

- Veiligheidskenmerken

Zodra het metalen reservoir 8 vol is, wordt het product uitgeschakeld door een vlotterschakelaar die zich in de filtermand 2b bevindt. Daardoor worden overstromen en beschadiging van de elektromotor voorkomen.
Bij het droogzuigen aardt de antistatische metalen ketting 14 het product om het opbouwen van statische elektriciteit te voorkomen.

Veiligheids- aanwijzingen

MAAK U VOOR HET GEBRUIK VAN HET PRODUCT VERTROUWD MET ALLE VEILIGHEIDSAANWIJZINGEN EN GEBRUIKSAANWIJZINGEN! ALS U DIT PRODUCT AAN IEMAND ANDERS DOORGEEFT, GEEF DAN OOK ALLE DOCUMENTATIE MEE!

In geval van schade als gevolg van het niet naleven van deze gebruiksaanwijzing vervalt uw aanspraak op garantie! Wij aanvaarden geen aansprakelijkheid voor gevolgschade! Er wordt geen aansprakelijkheid aanvaard voor materiële schade of persoonlijk letsel, die ontstaan als gevolg van ondeskundig gebruik of het niet opvolgen van de veiligheidsaanwijzingen!

Kinderen en personen met beperkingen

⚠ WAARSCHUWING! LEVENSGEVAAR EN GEVAAR VOOR ONGEVALLEN VOOR (KLEINE) KINDEREN! Laat

kinderen nooit zonder toezicht achter met het verpakkingsmateriaal. Gevaar voor verstikking door het verpakkingsmateriaal. Kinderen onderschatten gevaren vaak.

- Dit product mag door kinderen vanaf 8 jaar alsmede door personen met verminderde fysieke, sensorische of geestelijke vermogens of gebrek aan ervaring en kennis alleen gebruikt worden als ze onder supervisie staan of geïnstrueerd zijn wat betreft veilig gebruik van het product en begrepen hebben welke gevaren uit dat gebruik voortvloeien.

■ Kinderen mogen niet met het product spelen.

Schoonmaken en gebruikersonderhoud mogen niet door kinderen worden uitgevoerd tenzij ze ouder zijn dan 8 jaar en onder toezicht staan.

Beoogd gebruik

Ondeskundig gebruik kan verwondingen veroorzaken. Gebruik het product uitsluitend zoals aangegeven in deze handleiding. Probeer niet op een of andere wijze iets aan het product te veranderen.

Elektrische veiligheid

⚠ GEVAAR! Gevaar voor elektrische schokken!

Probeer het product niet zelf te repareren. In geval van een storing mogen reparaties alleen door gekwalificeerde vaklieden worden uitgevoerd.

⚠ WAARSCHUWING!

Gevaar voor elektrische schokken! Dompel de elektrische onderdelen van het product nooit onder in water of andere vloeistoffen. Houd het product nooit onder stromend water.

⚠ WAARSCHUWING!

Gevaar voor elektrische schokken! Gebruik het product nooit als het is beschadigd. Ontkoppel het product van het elektriciteitsnet en neem contact op met uw verkoper als het beschadigd is.

⚠ WAARSCHUWING!

Verwondingsgevaar!

Schakel het product uit en koppel het los van het elektriciteitsnet voordat u het product schoonmaakt en zorg ervoor dat het op dat moment niet gebruikt wordt.

- Gebruik het product niet meer als het gevallen is.

Voor het aansluiten van de netstekker op het elektriciteitsnet: Let erop dat de nominale spanning die op het typeplaatje van het product is aangegeven, overeenstemt met de netspanning van uw elektriciteitsnet.

• Controleer de netstekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet dit door de fabrikant, diens klantendienst of door vergelijkbaar gekwalificeerde personen vervangen worden om gevaar te vermijden.
  Bescherm het netsnoer tegen beschadiging. Laat het niet over scherpe randen hangen en plet of buig het niet. Houd het netsnoer uit de buurt van hete oppervlakken en open vuur.

Bediening

⚠ WAARSCHUWING! Risico op letsel en brand!

Gebruik het product nooit voor het opzuigen van

-Water en ander materiaal dat warmer is dan +40 °C,
-Smeulende sintels.

■ Trek de netstekker uit de stopcontact

-Als er zich een storing voordoet,
- Voordat u hulpstukken installeert/verwisselt,
- Voordat u het product schoonmaakt,
- Als het product voor langere tijd niet gebruikt zal worden,
-Tijdens onweer en

-Na ieder gebruik.

• Trek aan de netstekker en niet aan het netsnoer om de stekker uit het stopcontact te trekken.
• Defecte onderdelen moeten altijd door originele onderdelen vervangen worden.
  Dek tijdens het gebruik de ventilatiesleuf niet af. Gevaar voor oververhitting en schade aan het product.
  Zorg ervoor dat de voedingsspanning overeenkomt met de informatie op het typeplaatje.
  Het product mag uitsluitend worden aangesloten op een stopcontact dat is beveiligd met een aardlekschakelaar met een nominale foutstroom van niet meer dan 30 mA.

Schoonmaken en opbergen

Koppel het product los van het elektriciteitsnet voordat u het schoonmaakt of wanneer het niet gebruikt wordt.

Bescherm het product, het netsnoer en de netstekker tegen stof, direct zonlicht, waterdruppels en opspattend water.

Berg het product op een droge, koele plaats op, waar het beschermd is tegen vocht en het zich buiten bereik van kinderen bevindt.
Bescherm het product tegen hitte. Zet het product niet neer in de buurt van open vlammen of hittebronnen zoals kachels of verwarmingsapparatuur.

● Voor het eerste gebruik

Uitpakken

⚠ WAARSCHUWING!

Het product zowel als het verpakkingsmateriaal zijn geen kinderspeelgoed! Kinderen mogen niet met de plastic zakken, folie en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikking!
Vergewis uzelf ervan dat de levering volledig en onbeschadigd is. Als u vaststelt dat onderdelen ontbreken of beschadigd zijn, gebruik het product dan niet en wend u tot uw leverancier. Gebruik het product alleen als u ontbrekende delen alsnog hebt ontvangen of de defecte onderdelen zijn vervangen. Gebruik van een onvolledig of beschadigd product is een gevaar voor personen of voorwerpen.

1. Pak alle onderdelen uit en leg deze op een vlak, stabiel oppervlak.
2. Verwijder alle verpakkingsmaterialen en transportvergrendelingen, indien aanwezig.
3. Controleer dat u beschikt over de accessoires en het gereedschap dat nodig is voor de montage en het gebruik. Daartoe behoort ook een geschikte persoonlijke veiligheidsuitrusting.

Vóór gebruik

⚠ WAARSCHUWING!

Er bestaat een risico op ongelukken als het product met een elektrische stroomvoorziening wordt gebruikt die niet overeenkomt met de opgave op het typeplaatje van het product.
De voedingsspanning en de frequentie van de stroombron moeten overeenkomen met de opgave op het typeplaatje.

⚠ WAARSCHUWING!

Zet het product uit en koppel het los van het elektriciteitsnet voordat u opzetstukken verwisselt, het product schoonmaakt en als u het niet gebruikt!

Zwenkwielen monteren

Afb. C

1. Zet het metalen reservoir 8 op zijn kop zodat de onderkant naar boven gericht is.
2. Steek het zwenkwiel 10 tot de aanslag in de gleuf van de kunststof houder tot het zwenkwiel hoorbaar inklikt.
3. Controleer of het zwenkwiel vrij kan draaien.

- Flexibele slang aansluiten/losmaken

Stofzuigen

Afb. D

1. Lijn de slangkoppeling 18b van de flexibele slang 18 uit met de zuigaansluiting 9.
2. Schuif de slangkoppeling langzaam in de zuigaansluiting tot de vergrendelingstoets 18c inklikt.
3. Controleer of de flexibele slang correct geïnstalleerd is door zachtjes aan de slangkoppeling te trekken. De flexibele slang is correct geïnstalleerd als de slangkoppeling zich niet beweegt.
4. Controleer of de flexibele slang vrij kan draaien.
5. Verwijderen: Duw de vergrendelingstoets naar beneden. Trek de slangkoppeling uit de zuigaansluiting.

Luchtblazer

Afb. E

TIP

Dit is een extra functie waarmee u stof of kleine voorwerpen kunt wegblazen.

1. Lijn de slangkoppeling 18b van de flexibele slang 18 uit met de ventilatoraansluiting 4.
2. Schuif de slangkoppeling langzaam in de ventilatoraansluiting tot de vergrendelingstoets 18c inklikt.
3. Controleer of de flexibele slang correct geïnstalleerd is door zachtjes aan de slangkoppeling te trekken. De flexibele slang is correct geïnstalleerd als de slangkoppeling zich niet beweegt.
4. Controleer of de flexibele slang vrij kan draaien.
5. Verwijderen: Duw de vergrendelingstoets naar beneden. Trek de slangkoppeling uit de ventilatoraansluiting.

- Greep monteren/verwijderen

Afb. E

□ Greep monteren/verwijderen: Lijn de slangkoppeling 18a van de flexibele slang 18 uit met de greep 19. Druk op de slangkoppeling tot de slangkoppeling vast is verbonden met de greep.

□ Greep verwijderen: Trek de slangkoppeling uit de greep.

- Mondstuk/verlengbuis verbinden

Afb. F, G

□ U kunt het mondstuk/de telescopische zuigbuis op verschillende manieren met de greep 19 verbinden, om deze aan verschillende omgevingen en de mate van bereikbaarheid aan te passen.

Mondstuk Toepassingsgebied

Kierenmondstuk21	□ Groeven□ Verbindingsplekken□ Banken□ Autostoelen□ Smalle ruimten
Vloermondstuk met borstel22	□ Harde en platte oppervlakken
Vloermondstuk met rubber lippen23	□ Tapijten en gelijksoortige oppervlakken

- Greep en telescopische zuigbuis gebruiken

Afb. H

Greep

TIP

De greep19 heeft een ingebouwde functie voor de regulering van de luchtdruk.

□ Zuigvermogen verminderen: Schuif de luchtregelaar [19a] in de richting van de ▼markering.
□ Zuigkracht verhogen: Schuif de luchtregelaar tegen de richting van de ▼markering in.

Telescopische zuigbuis

TIP

De telescopische zuigbuis20 is op verschillende lengten instelbaar om hem aan de werkomgeving aan te passen.

1. Houd de schuifvergrendelingstoets 20b ingedrukt om de vergrendeling los te maken.
2. Stel de telescopische buis in op de gewenste lengte.
3. Laat de schuifvergrendelingstoets los en schuif de telescopische zuigbuis tot hij de gewenste gleuf 20c inklikt.
4. U kunt de telescopische zuigbuis op het product bewaren als de slanghouder 20a op de houder 6 is bevestigd.

- Reservoirdeksel afnemen

TIP

Verwijder het reservoirdeksel 2 om de filterzak te installeren of vervangen en om het metalen reservoir 8 leeg te maken.

Afb. I

1. Open de grendel 16 door deze van het metalen reservoir weg te trekken.
2. Til de grendel op en maak deze los van de rand 2a.
3. Voer de vorige stappen in omgekeerde volgorde uit om het reservoirdeksel op het metalen reservoir te vergrendelen.

Afb. J, K

1. Houd de draaggreep 1 vast en neem het reservoirdeksel van het metalen reservoir.
2. De filtermand 2b komt vrij voor de installatie of het vervangen van het filter.
3. Klap de draaggreep na gebruik of voordat u het product opbergt omlaag.

- Filter installeren

⚠️ VOORZICHTIG!

Stofzuig nooit zonder dat een filter op het product is geïnstalleerd. Opgezogen materialen kunnen metaal of harde deeltjes met scherpe randen bevatten, die de motor beschadigen of kortsluiting kunnen veroorzaken. Stof wordt dan met hoge snelheid uit de ventilatoraansluiting 4 geblazen, wat ernstig lichamelijk letsel kan veroorzaken.
Zuig alleen vloeistoffen op als het schuimfilter 24 op het product is gemonteerd. Doet u dit niet, dan loopt het product schade op. De papieren filterzak 26 wordt eveneens beschadigd als u deze voor nat zuigen gebruikt.

TIP

Het vouwfilter25 en de papieren filterzak zijn uitsluitend geschikt voor droog zuigen.
Gebruik het vouwfilter niet om heel fijn stof of vuil (zoals slijpsel) op te zuigen. Het vouwfilter kan echter wel voor veel andere materialen worden gebruikt.

Vouwfilter 25 (droog zuigen)

Afb. L

TIP

Zorg er voor het monteren van het vouwfilter voor dat de hefboom 25a ontgrendeld is.

1. Draai het reservoirdeksel 2 om.
2. Plaats het vouwfilter in de filtermand 2b.
3. Steek het vouwfilter er in tot de onderkant van het vouwfilter het oppervlak van de filtermand aanraakt.
4. Draai aan de hefboom om het vouwfilter te bevestigen.
5. Trek voorzichtig aan het vouwfilter zonder het te bewegen, om te controleren of het vouwfilter goed is geplaatst.

TIP

Als het vouwfilter niet inklikt: Draai het vouwfilter voorzichtig en zonder gebruik van geweld tot de interne sluiting met de filtermand inklikt. Draai aan de hefboom om het vouwfilter te bevestigen.

Papieren filterzak 26 (droog zuigen)

Afb. M

1. Draai het reservoirdeksel 2 om.
2. Lijn de opening van de papieren filterzak uit met de interne zuigaansluiting 9a.
3. Druk de papieren filterzak omlaag om de interne zuigaansluiting in de opening van de papieren filterzak te steken.
4. Druk de papieren filterzak omlaag tot de afdichtring 26a in de cirkelvormige rand 9b past.

Schuimfilter 24 (nat zuigen)

Afb. N

1. Draai het reservoirdeksel 2 om.
2. Plaats het schuimfilter in de filtermand 2b.
3. Trek de rand van het schuimfilter voorzichtig en langzaam naar beneden, tot deze de filtermand volledig bedekt. De rand van het schuimfilter moet de bodem van de filtermand bereiken en aanraken.

Bediening

In-/uitschakelen

TIP

Controleer voor gebruik of alle onderdelen stevig zijn verbonden en of het reservoirdeksel 2 is vergrendeld.
Voordat u het product op de stroomvoorziening aansluit, moet u ervoor zorgen dat het is uitgeschakeld.

Afb. A

□ Steek de netstekker 11 in een daarvoor geschikt stopcontact.
□ Inschakelen: Zet de aan/uit-schakelaar 5 op stand I.
□ Uitschakelen: Zet de aan/uit-schakelaar op stand 0.

- Mondstuk bewaren

Afb. O

□ Schuif de telescopische zuigbuis 20 in de mondstukhouder 17 op het zwenkwiel 10.
□ Bewaar het mondstuk 21/22/23 in de mondstukhouder.

- Het netsnoer opwikkelen

Afb. P

□ Wikkel het netsnoer 13 af. Wikkel het netsnoer om de netsnoerhaspel 3.
Netstekker 11 vastzetten: Verbind de netsnoerklem 12 met het opgewikkelde netsnoer.

- Metalen reservoir legen

⚠ WAARSCHUWING!

Zet het product uit en koppel het los van het elektriciteitsnet voordat u opzetstukken verwisselt, het product schoonmaakt en als u het niet gebruikt!

⚠ WAARSCHUWING!

Leeg het product voor en na gebruik en maak het schoon om ophoping van al dat stof tegen te gaan dat een risico voor brand in het product kan vormen.

Afb. Q

1. Draai de kap van de uitblaasopening 15 tegen de wijzers van de klok in om de kap te verwijderen.
2. Maak het metalen reservoir 8 leeg.
3. Plaats de kap weer op de uitblaasopening. Draai de kap met de wijzers van de klok mee.

- Vouwfilter schoonmaken

⚠ WAARSCHUWING!

Controleer het vouwfilter ^25 regelmatig op beschadigingen en vervorming. Een beschadigd of vervormd vouwfilter kan niet worden schoongemaakt en moet worden vervangen. Dit is nodig om ervoor te zorgen dat het product goed blijft werken en om het product te beschermen tegen beschadigingen.
Gebruik alleen reservefilters van Lidl of van gemachtigde vakhandelaren. Filters die niet geschikt zijn voor het product, kunnen leiden tot verwondingen en schade aan het product.

TIP

Maak het vouwfilter na elk gebruik schoon om het volledige zuigvermogen van het product te behouden.

Afb. R

1. Steek de netstekker 11 in een daarvoor geschikte stroombron.
2. Zet de aan/uit-schakelaar 5 op stand I.
3. Leg de slangkoppeling 18a op een hard en vlak oppervlak, om de luchtstroom door de slangkoppeling te blokkeren.
4. Druk 5x op de opnametoets 7 en houd deze minstens 3 seconden ingedrukt.
5. Daardoor wordt lucht door het vouwfilter geblazen om voorwerpen en vuil te verwijderen.

Na gebruik

1. Schakel het product uit en trek de netstekker 11 uit het stopcontact.
2. Laat het product afkoelen.
3. Controleer het product, maak het schoon en berg het op (zie "Schoonmaken en onderhoud").

- Reserve-onderdelen/accessoires

Neem telefonisch contact op met het servicecentrum (zie "Service"). Houd het hieronder genoemde modelnummer bij de hand.

Afbeelding	Onderdeel	Lijntekening	Aanduiding van de onderdelen	Modelnummer
B	18		Flexibele slang –
B	19		Greep –
B	20		Telescopische zuigbuis	–
B	21		Kierenmondstuk –
B	22		Vloermondstuk met borstel	–
B	23		Vloermondstuk met rubber lippen	–
B	24		Schuimfilter –
B	25			Vouwfilter 939269201
B	26			Papieren filterzak 939269202

● Probleemoplossing

Fout Mogelijke oorzaak Wat te doen

Het product werkt niet.	De netstekker11zit niet in het stopcontact.	Steek de netstekker in een daarvoor geschikt stopcontact.
Het zuigvermogen is minderen het product zuigt geen vuilmeer op	Het metalen reservoir8is vol.	Leeg het metalen reservoir (zie "Metalen reservoir legen").
	De luchtweg is geblokkeerd. Controleer of de volgende onderdelen misschien verstopt zijn en verwijder die verstoppingen dan:

● Schoonmaken en onderhoud

WAARSCHUWING!

Zet het product uit en koppel het los van het elektriciteitsnet voordat u opzetstukken verwisselt, het product schoonmaakt en als u het niet gebruikt!

Schoonmaken

Laat nooit vloeistoffen in het product binnendringen.
Houd het product altijd schoon, droog en vrij van olie of vet.
□ Verwijder na iedere keer dat u het gebruikt hebt of voordat u het opbergt, alle stof van het product.

☐ Regelmatig en op juiste wijze uitgevoerd schoonmaken draagt bij aan veilig gebruik van het product en verlengt de levensduur.
□ Maak het product met een droge doek schoon. Gebruik voor moeilijk toegankelijke plaatsen een zachte borstel.

TIP

Gebruik geen chemische, alkalische, schurende of andere agressieve reinigings- en desinfectiemiddelen om het product schoon te maken omdat deze de oppervlakken kunnen beschadigen.

Onderhoud

Voor en na ieder gebruik: Controleer het product en de accessoires op slijtage en beschadigingen.

Reparatie

Dit product bevat geen onderdelen die door de gebruiker zelf gerepareerd kunnen worden. Neem contact op met een geautoriseerd servicepunt of een vergelijkbaar gekwalificeerd persoon om het product te controleren en te laten repareren.

Opbergen

Berg het product altijd op een voor kinderen onbereikbare plek op.
De temperatuur tijdens de langdurige opslag (langer dan 3 maanden) moet liggen tussen +10 en +30 °C bij een relatieve luchtvochtigheid van hoogstens 60 %.

1. Schakel het product uit en trek de netstekker 11 uit het stopcontact.

2. Laat het product afkoelen.

3. Maak het product schoon (zie "Schoonmaken").

4. Sla het product en de erbij behorende accessoires op een donkere, droge, vorstvrije en goed geventileerde plaats op.

Transport

Bescherm het product tegen zware stoten of sterke trillingen die bij het transport in vrachtwagens kunnen optreden.
■ Zeker het product tegen verschuiven en omkiepen.

1. Schakel het product uit en trek de netstekker 11 uit het stopcontact.

2. Laat het product afkoelen.

Afvoer

De verpakking bestaat uit milieuvriendelijke grondstoffen die u via de plaatselijke recyclingcontainers kunt afvoeren.

FR RECO

Product:

Het product, waaronder het toebehoren, en de verpakkingsmaterialen kunnen worden gerecycled en zijn onderhevig aan een uitgebreide verantwoordelijkheid van de fabrikant. Gooi ze apart weg, overeenkomstig de aangegeven Infotri (informatie over afvalscheiding), voor een beter afvalbeheer.

Het Triman-logo geldt alleen voor Frankrijk.

Neem de aanduiding van de verpakkingsmaterialen voor de afvalscheiding in acht. Deze zijn gemarkeerd met de afkortingen (a) en een cijfers (b) met de volgende betekenis: 1-7: kunststoffen / 20-22: papier en vezelplaten / 80-98: composietmaterialen.

Informatie over de mogelijkheden om het uitgediende product na gebruik te verwijderen, verstrekt uw gemeentelijke overheid.

Gooi het afgedankte product omwille van het milieu niet weg via het huisvuil, maar geef het af bij het daarvoor bestemde depot of het gemeentelijke milieupark. Over afgifteplaatsen en hun openingstijden kunt u zich bij uw aangewezen instantie informeren.

Garantie

Het product wordt volgens strenge kwaliteitsrichtlijnen zorgvuldig geproduceerd en voor levering grondig getest. In geval van schade aan het product kunt u rechtmatig beroep doen op de verkoper van het product. Deze wettelijke rechten worden door onze hierna vermelde garantie niet beperkt.

Op dit product verlenen wij 3 jaar garantie vanaf aankoopdatum. De garantieperiode start op de dag van aankoop. Bewaar de originele kassabon alstublieft. Dit document is nodig als bewijs voor aankoop.

Wanneer binnen 3 jaar na de aankoopdatum van dit product een materiaal- of productiefout optreedt, dan wordt het product door ons - naar onze keuze - gratis voor u gerepareerd of vervangen. Deze garantie komt te vervallen als het product beschadigd wordt, niet correct gebruikt of onderhouden wordt.

De garantie geldt voor materiaal- en productiefouten. Deze garantie is niet van toepassing op productonderdelen, die onderhevig zijn aan normale slijtage en hierdoor als aan slijtage onderhevige onderdelen gelden (bijv. batterijen) of voor beschadigingen aan breekbare onderdelen, zoals bijv. schakelaars, accu's of dergelijke onderdelen, die gemaakt zijn van glas.

- Afwikkeling in geval van garantie

Om een snelle afhandeling van uw reclamatie te waarborgen dient u de volgende instructies in acht te nemen:

Houd bij alle vragen alstublieft de kassabon en het artikelnummer (IAN 392692_2201) als bewijs van aankoop bij de hand.

Het artikelnummer vindt u op de typeplaat, ingegraveerd, op het titelblad van uw handleiding (linksonder) of als sticker op de achter- of onderzijde.

Wanneer er storingen in de werking of andere gebreken optreden, dient u eerst telefonisch of per e-mail contact met de onderstaande service-afdeling op te nemen.

Een als defect geregistreerd product kunt u dan samen met uw aankoopbewijs (kassabon) en vermelding van de concrete schade alsmede het tijdstip van optreden voor u franco aan het u meegedeelde servicepunt verzenden.

Service

NL Service Nederland

Tel.: [phone]
