| Tipo di prodotto | Aspirapolvere acqua e polvere |
| Marca | Parkside |
| Modello | PWD 25 B3 |
| Potenza nominale in ingresso | 1400 W |
| Tensione nominale in ingresso | 220–240 V~, 50/60 Hz |
| Forza di aspirazione (Airwatt) | 240 W |
| Pressione di aspirazione | 170 mbar (17 kPa) |
| Portata di aspirazione | 36,7 l/s |
| Classe di protezione | II (doppio isolamento) |
| Grado di protezione IP | IP24 |
| Capacità del serbatoio | 25 L |
| Dimensioni del serbatoio (∅ × H) | 29 × 38 cm |
| Lunghezza del tubo flessibile | 2,5 m (ø 32 mm) |
| Lunghezza del tubo di aspirazione telescopico | circa 49 a 76 cm |
| Tipo di filtrazione | Filtro pieghettato (secco), filtro in schiuma (umido), sacchetto per polvere in carta |
| Funzioni principali | Aspirazione a secco e umido, soffiatura, arresto automatico per galleggiante, autopulizia del filtro pieghettato |
| Sicurezza | Catena antistatica, interruttore differenziale raccomandato (≤30 mA) |
| Accessori inclusi | Tubo flessibile, impugnatura, tubo telescopico, bocchetta piatta, bocchetta per pavimenti con spazzola, bocchetta per pavimenti con bordo in gomma, filtro pieghettato, filtro in schiuma, sacchetto per polvere in carta, 5 rotelle girevoli |
| Garanzia | 3 anni |
| Riparabilità | Nessuna parte riparabile dall'utente; contattare il servizio assistenza |
Domande frequenti - PWD 25 B3 PARKSIDE
Domande degli utenti su PWD 25 B3 PARKSIDE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Aspirapolvere in formato PDF gratuitamente! Trova il tuo manuale PWD 25 B3 - PARKSIDE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PWD 25 B3 del marchio PARKSIDE.
MANUALE UTENTE PWD 25 B3 PARKSIDE
Indicazioni per l'uso e per la sicurezza
Traduzione delle istruzioni originali
HU
SZÁRAZ-NEDVES PORSZÍVÓ
IT Indicazioni per l'uso e per la sicurezza Pagina 145
Avvertenze e simboli utilizzati.... Pagina 146
Introduzione.... Pagina 147
Uso previsto.... Pagina 147
Contenuto della confezione.... Pagina 147
Descrizione dei componenti.... Pagina 147
Dati tecnici.... Pagina 148
Caratteristiche di sicurezza ...... Pagina 148
Istruzioni di sicurezza.... Pagina 149
Prima del primo utilizzo ...... Pagina 151
Disimballaggio.... Pagina 151
Prima dell'utilizzo ...... Pagina 152
Montaggio delle rotelle girevoli.... Pagina 152
Collegamento / Rimozione del tubo flessibile.... Pagina 152
Collegamento / Rimozione dell'impugnatura ...... Pagina 153
Collegamento delle bocchette / del tubo di prolunga ...... Pagina 153
Utilizzo dell'impugnatura e del tubo di aspirazione telescopico.... Pagina 153
Rimozione del coperchio del contenitore.... Pagina 153
Installazione del filtro.... Pagina 154
Funzionamento ...... Pagina 155
Accensione/spegnimento ...... Pagina 155
Conservazione delle bocchette ...... Pagina 155
Avvolgimento del cavo di alimentazione.... Pagina 155
Svuotamento del contenitore in metallo.... Pagina 155
Pulizia del filtro pieghettato.... Pagina 155
Dopo l'uso ...... Pagina 156
Pezzi di ricambio / Accessori.... Pagina 156
Risoluzione dei problemi ...... Pagina 157
Pulizia e manutenzione.... Pagina 157
Pulizia. Pagina 157
Manutenzione ...... Pagina 157
Riparazione.... Pagina 158
Conservazione.... Pagina 158
Trasporto ...... Pagina 158
Smaltimento.... Pagina 158
Garanzia.... Pagina 159
Gestione dei casi in garanzia ...... Pagina 159
Assistenza ...... Pagina 159

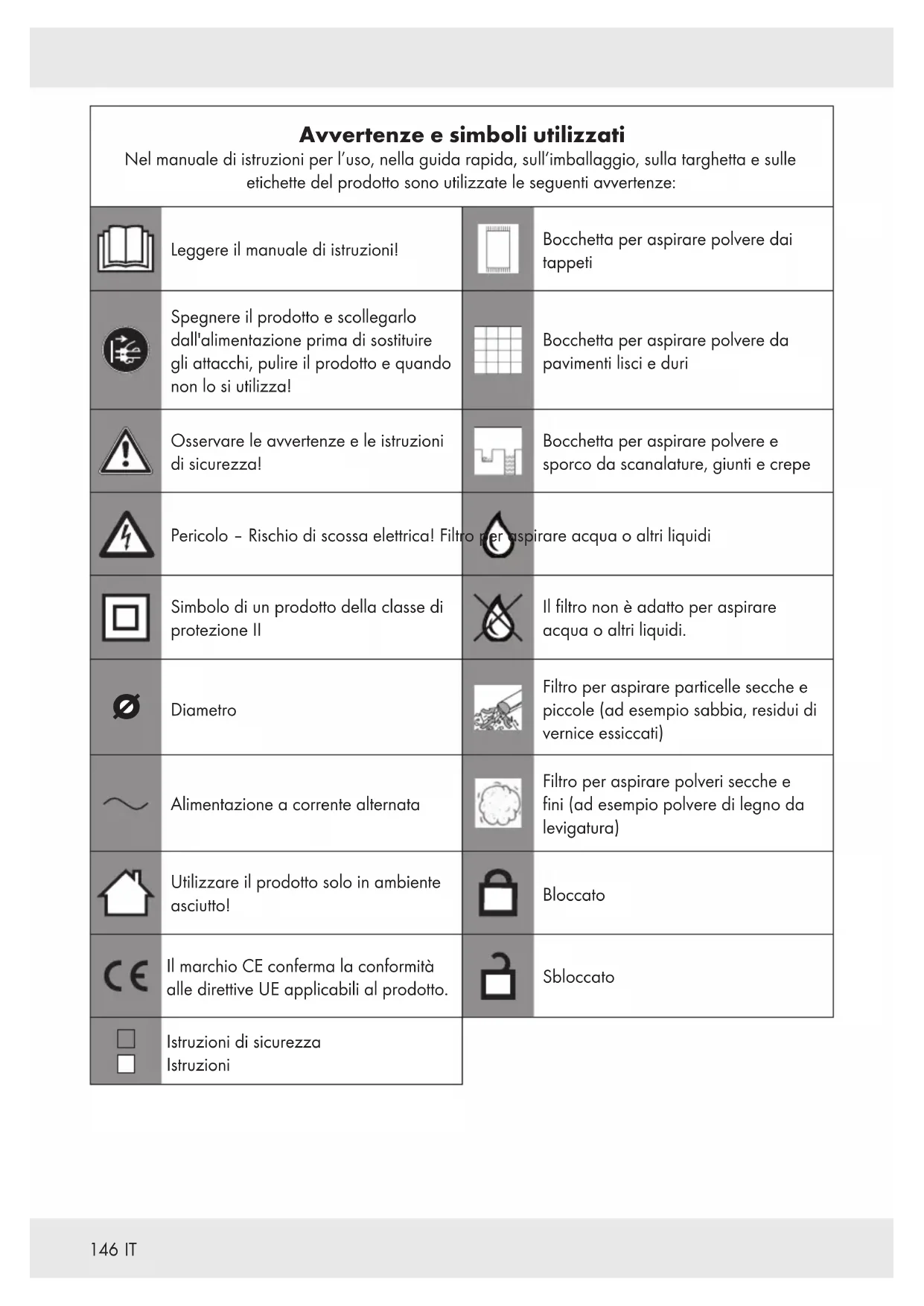

| Avvertenze e simboli utilizzatiNel manuale di istruzioni per l’uso, nella guida rapida, sull’imballaggio, sulla targhetta e sulle etichette del prodotto sono utilizzate le seguenti avvertenze: | |||
 | Leggere il manuale di istruzioni! |  | Bocchetta per aspirare polvere dai tappeti |
 | Spegnere il prodotto e scollegarlo dall’alimentazione prima di sostituire gli attacchi, pulire il prodotto e quando non lo si utilizza! |  | Bocchetta per aspirare polvere da pavimenti lisci e duri |
 | Osservare le avvertenze e le istruzioni di sicurezza! |  | Bocchetta per aspirare polvere e sporco da scanalature, giunti e crepe |
 | Pericolo - Rischio di scossa elettrica! Filtrc  | pirare acqua o altri liquidi | |
 | Simbolo di un prodotto della classe di protezione II |  | Il filtro non è adatto per aspirare acqua o altri liquidi. |
 | Diametro |  | Filtro per aspirare particelle secche e piccole (ad esempio sabbia, residui di vernice essiccati) |
 | Alimentazione a corrente alternata |  | Filtro per aspirare polveri secche e fini (ad esempio polvere di legno da levigatura) |
 | Utilizzare il prodotto solo in ambiente asciutto! |  | Bloccato |
 | Il marchio CE conferma la conformità alle direttive UE applicabili al prodotto. |  | Sbloccato |
| [STZ6] | Istruzioni di sicurezza Istruzioni | ||
ASPIRAPOLVERE-LIQUIDI
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
Uso previsto
Questo prodotto è un elettrodomestico destinato all'aspirazione della polvere da pavimenti, tappeti, mobili, materassi e automobili o garage. Il prodotto può anche essere usato come soffiatore o per aspirare acqua.
Il prodotto è adatto per aspirare acqua e sporco con una temperatura non superiore a +40 °C.
Certi materiali possono produrre vapori o miscele esplosive quando vengono spostati dall'aria di aspirazione.
Non aspirare mai i seguenti materiali:
Gas esplosivi o infiammabili, liquidi e particelle di polvere (reattive)
L'aspirazione di tali materiali pone un pericolo per la salute ed è quindi proibito.
Particelle di polvere metallica reattiva (ad esempio alluminio, magnesio e zinco in combinazione con detergenti fortemente basici o acidi)
- Acidi e alcali forti non diluiti
- Solventi organici (ad esempio benzina, diluente per vernici, acetone, olio per riscaldamento)
Queste sostanze possono portare alla corrosione del prodotto.
■ Fuliggine e cenere incandescente
■ Polvere di cemento, gesso e calce
Piccoli oggetti o cenere da caminetti, stufe a carbone, posaceneri o barbecue
Cenere o sporco da caldaie e stufe a olio
Qualsiasi altro uso o modifica al prodotto è considerato improprio e può comportare pericoli come morte, lesioni e danni materiali. Il produttore non è responsabile per danni causati da un uso improprio. Il prodotto è destinato esclusivamente all'uso domestico. Il prodotto non è destinato all'uso commerciale/industriale o scopi simili.
- Contenuto della confezione
Dopo avere disimballato il prodotto, verificare che la confezione sia integra e che tutti i componenti siano in buono stato. Rimuovere tutti i materiali di imballaggio prima dell'uso.
1 Coperchio del contenitore
1 Contenitore in metallo
1 Tubo flessibile
1 Tubo di aspirazione telescopico
1 Impugnatura
1 Bocchetta per pavimenti con spazzola
1 Bocchetta per pavimenti con labbro di gomma
1 Bocchetta per fessure
1 Filtro pieghettato (preinstallato)
1 Filtro in schiuma
1 Sacchetto filtro in carta
5 Rotelle girevoli
1 Guida rapida
- Descrizione dei componenti
Prima di leggere, familiarizzare con tutte le funzioni del prodotto.
1 Manico per il trasporto
2 Coperchio del contenitore (incl. sistema di azionamento e alloggiamento del motore)
2aCostola
2b Cestello filtrante
3 Supporto del cavo di alimentazione
4 Raccordo soffiatore
5 Interruttore ON/OFF
6 Supporto (per riporre il tubo di aspirazione telescopico)
7 Pulsante di autopulizia (per la pulizia del filtro pieghettato)
8 Contenitore in metallo
9 Raccordo di aspirazione
9aRaccordo di aspirazione interno
9bCostola circolare
10 Rotella girevole (con portabocchetta)
11 Spina
12 Morsetto del cavo di alimentazione
13 Cavo di alimentazione
14 Catena metallica antistatica
15Foro di scarico
16Fermo
17 Portabocchetta
18 Tubo flessibile
18a Giunto del tubo flessibile (collegamento all'impugnatura)
18b Giunto del tubo flessibile (collegamento al raccordo a vuoto o a soffio)
18c Pulsante di blocco
19Impugnatura
19a Regolatore d'aria
20 Tubo di aspirazione telescopico
20a Porta tubo flessibile
20b Pulsante di blocco scorrevole
20cFessura
21 Bocchetta per fessure
22 Bocchetta per pavimenti con spazzola
23 Bocchetta per pavimenti con labbro di gomma
24 Filtro in schiuma
25Filtro pieghettato
25aLeva
26 Sacchetto filtro in carta
26a Anello di tenuta
Dati tecnici
Aspirapolvere- liquidi : PWD 25 B3
Modello numero
Tensione di ingresso
nominale : 220–240 V\~, 50/60 Hz
Forza di aspirazione : 240 Airwatt
Pressione di
aspirazione : 170 mbar (17 kPa)
Potenza di
aspirazione : 36,7 l/s
Classe di protezione : Il / ☐ (doppio isolamento)
Protezione IP : IP24
Lunghezza del tubo
flessibile : 2,5 m ( 32 mm)
Lunghezza della
bocchetta per
fessure : ca. 19 cm
Lunghezza del
tubo di aspirazione
telescopico : da ca. 49 a 76 cm
Lunghezza del cavo
di alimentazione : ca. 4 m
Dimensioni del contenitore in metallo
Dimensioni (∅ × A) : 29 × 38 cm
Volume lordo : 25 l
Volume netto : 15 l
Caratteristiche di sicurezza
Non appena il contenitore in metallo 8 è pieno, il prodotto viene spento da un interruttore a galleggiante situato nel cestello filtrante 2b. Questo previene il traboccamento e il danneggiamento del motore elettrico.
Durante l'aspirazione a secco, la catena metallica antistatica 14 mette a terra il prodotto per evitare l'accumulo di elettricità statica.
Istruzioni di sicurezza
PRIMA DI USARE IL PRODOTTO PER LA PRIMA VOLTA, FAMILIARIZZARE CON TUTTE LE ISTRUZIONI PER L'USO E LA SICUREZZA! IN CASO DI CESSIONE DEL PRODOTTO A TERZI, AVERE CURA DI CONSEGNARE TUTTA LA DOCUMENTAZIONE!
In caso di danni dovuti al mancato rispetto di queste istruzioni per l'uso, la garanzia è invalidata! La Società declina qualsiasi responsabilità per danni consequenziali! Il Produttore declina qualsiasi responsabilità in caso di danni a cose o persone dovuti a un utilizzo non conforme o al mancato rispetto delle istruzioni di sicurezza!
Bambini e disabili
⚠ AVVERTENZA! PERICOLO PER L'INCOLUMITÀ DEI BAMBINI!
Non lasciare mai i bambini incustoditi con il materiale per imballaggio. Sussiste il pericolo di soffocamento dei bambini con il materiale d'imballaggio. I bambini non sono in grado di valutare l'entità dei pericoli.
Questo prodotto può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso.
I bambini non devono giocare con il prodotto.
Pulizia e manutenzione da parte dell'utente non devono essere eseguite dai bambini, a meno che non siano maggiori di 8 anni e sorvegliati.
Uso previsto
⚠ AVVERTENZA! Rischio di lesioni! L'uso improprio può causare lesioni. Utilizzare il prodotto esclusivamente in conformità alle presenti istruzioni. Non tentare di modificare in alcun modo il prodotto.
Sicurezza elettrica
⚠️ PERICOLO! Rischio di scossa elettrica! Non tentare di riparare il prodotto autonomamente. In caso di cattivo funzionamento le riparazioni devono essere eseguite esclusivamente da personale qualificato.
⚠ AVVERTENZA! Rischio di scossa elettrica! Non immergere le parti elettriche del prodotto in acqua o altri liquidi. Non tenere mai il prodotto sotto l'acqua corrente.
⚠ AVVERTENZA! Rischio di scossa elettrica! Non utilizzare un prodotto danneggiato. Scollegare il prodotto dall'alimentazione elettrica e contattare il rivenditore se è danneggiato.
⚠ AVVERTENZA! Rischio di lesioni! Spegnere il prodotto e scollegarlo dall'alimentazione prima di pulirlo e quando non viene utilizzato.
Non utilizzare più il prodotto se è stato fatto cadere. Prima di collegare la spina all'alimentazione elettrica: Prestare attenzione affinché la tensione nominale della targhetta segnaletica del prodotto corrisponda alla tensione nominale dell'alimentazione elettrica.
- Verificare regolarmente se sono presenti eventuali danni sulla spina e sul cavo di alimentazione. Se il cavo di alimentazione è danneggiato, va sostituito dal produttore, dal suo servizio clienti o da persone analogamente qualificate, per evitare rischi.
■ Proteggere il cavo di alimentazione da eventuali danni. Non lasciarlo appeso su spigoli vivi e non schiacciarlo o piegarlo. Tenere il cavo di alimentazione lontano da superfici calde e da fiamme libere.
Funzionamento
⚠ AVVERTENZA! Rischio di lesioni e di incendi! Non utilizzare mai il prodotto per l'aspirazione di
- Acqua e qualsiasi materiale con una temperatura superiore a +40 °C, - Brace.
■ Scollegare la spina dalla presa
- Se si verifica un malfunzionamento,
- Prima di mettere/cambiare gli accessori,
- Prima di pulire il prodotto,
- Se il prodotto non viene utilizzato per un periodo di tempo prolungato,
– Durante un temporale e
-Dopo ogni uso.
Staccare la spina dalla presa tirando la spina e non il cavo di alimentazione.
Le parti difettose devono essere sostituite sempre con ricambi originali.
Non coprire le fessure di ventilazione durante il funzionamento. Rischio di surriscaldamento e di danni al prodotto.
■ Assicurarsi che la tensione di alimentazione corrisponda alle informazioni sulla targhetta.
Il prodotto può essere collegato solo a una presa di corrente protetta da un interruttore differenziale con una corrente residua nominale non superiore a 30 mA.
Pulizia e conservazione
⚠ AVVERTENZA! Rischio di
lesioni! Scollegare il prodotto dall'alimentazione prima di pulirlo o quando non lo si utilizza.
■ Proteggere il prodotto, il cavo di alimentazione e la spina dalla polvere, dai raggi diretti del sole, da gocce e spruzzi d'acqua.
Conservare il prodotto in luogo fresco, asciutto, protetto dall'umidità e fuori dalla portata dei bambini.
■ Proteggere il prodotto dal calore. Non collocare il prodotto vicino a fiamme libere o a fonti di calore come stufe o termosifoni.
- Prima del primo utilizzo
Disimballaggio
AVVERTENZA!
Il prodotto e l'imballaggio non sono giocattoli per bambini! I bambini non devono giocare con sacchetti di plastica, pellicole e piccole parti! Sussiste il rischio di ingerimento e soffocamento!
Assicurarsi che la fornitura sia completa e non danneggiata. Se si scopre che alcune parti mancano o sono danneggiate, non utilizzare il prodotto e contattare il rivenditore. Utilizzare il prodotto solo se sono state fornite le parti mancanti o difettose. L'uso di un prodotto incompleto o danneggiato rappresenta un pericolo per persone e cose.
- Disimballare tutte le parti e posizionarle su una superficie piana e stabile.
- Rimuovere tutti i materiali di imballaggio e i dispositivi di sicurezza per il trasporto, se presenti.
- Assicurarsi di avere gli accessori e gli strumenti necessari per il montaggio e il funzionamento. Sono inclusi anche i dispositivi di protezione individuale adeguati.
Prima dell'utilizzo
AVVERTENZA!
C'è il rischio di incidenti se il prodotto viene utilizzato con un'alimentazione elettrica che non corrisponde alle specifiche sulla targhetta del prodotto.
La tensione di alimentazione e la frequenza della fonte di alimentazione devono corrispondere alle specifiche sulla targhetta del prodotto.
AVVERTENZA!
Spegnere il prodotto e scollegarlo dall'alimentazione prima di sostituire gli attacchi, pulire il prodotto e quando non lo si utilizza!
- Montaggio delle rotelle girevoli
Fig. C
- Capovolgere il contenitore in metallo 8 con la superficie rivolta verso l'alto.
- Inserire la rotella girevole 10 fino all'arresto nelle fessure del supporto di plastica, finché la rotella girevole non scatta in posizione.
- Controllare che la rotella girevole possa girare liberamente.
Collegamento / Rimozione del tubo flessibile
Aspirazione polvere
Fig. D
- Allineare il giunto 18b del tubo flessibile 18 al raccordo di aspirazione 9.
- Spingere lentamente il giunto del tubo flessibile nel raccordo di aspirazione finché il pulsante di blocco 18c si innesta.
- Controllare che il tubo flessibile sia installato correttamente tirando leggermente il giunto del tubo flessibile. Il tubo flessibile è installato correttamente se il giunto del tubo flessibile non si muove.
- Controllare che il tubo flessibile possa girare liberamente.
- Rimozione: Premere il pulsante di blocco verso il basso. Estrarre il giunto del tubo flessibile dal raccordo di aspirazione.
Soffiatore d'aria
Fig. E
INDICAZIONE
Si tratta di è una funzione aggiuntiva che permette di soffiare via la polvere o piccoli oggetti.
- Allineare il giunto 18b del tubo flessibile 18 al raccordo soffiatore 4.
- Spingere lentamente il giunto del tubo flessibile nel raccordo soffiatore finché il pulsante di blocco 18c si innesta.
- Controllare che il tubo flessibile sia installato correttamente tirando leggermente il giunto del tubo flessibile. Il tubo flessibile è installato correttamente se il giunto del tubo flessibile non si muove.
- Controllare che il tubo flessibile possa girare liberamente.
- Rimozione: Premere il pulsante di blocco verso il basso. Estrarre il giunto del tubo flessibile dal raccordo soffiatore.
Collegamento / Rimozione dell'impugnatura
Fig. E
Collegamento / Rimozione dell'impugnatura: Allineare il giunto 18a del tubo flessibile 18 all'impugnatura 19. Spingere il giunto del tubo flessibile finché non è saldamente collegato all'impugnatura.
□ Rimozione dell'impugnatura: Estrarre il giunto del tubo flessibile dall'impugnatura.
Collegamento delle bocchette / del tubo di prolunga
Fig. F, G
È possibile collegare le bocchette / il tubo di aspirazione telescopico all'impugnatura 19 in vari modi per adattarsi ai diversi ambienti e al grado di accessibilità.
| Bocchetta Campo di applicazione | |
| Bocchetta per fessure 21 | □ Scanalature□ Giunti□ Divani□ Sedili auto□ Spazi stretti |
| Bocchetta per pavimenti con spazzola 22 | □ Superfici dure e piane |
| Bocchetta per pavimenti con labbro di gomma 23 | □ Tappeti o superfici simili |
Utilizzo dell'impugnatura e del tubo di aspirazione telescopico
Fig. H
Impugnatura
INDICAZIONE
L'impugnatura ^19 ha una funzione integrata per regolare la pressione dell'aria.
□ Riduzione della potenza di aspirazione: Far scorrere il regolatore d'aria 19a in direzione del segno ▼
□ Aumento della potenza di aspirazione: Far scorrere il regolatore d'aria in direzione opposta al segno ▼.
Tubo di aspirazione telescopico
INDICAZIONE
Il tubo di aspirazione telescopico ^20 può essere regolato a diverse lunghezze per adattarsi all'ambiente di lavoro.
- Tenere premuto il pulsante di blocco scorrevole 20b per sbloccare la chiusura.
- Regolare il tubo di aspirazione telescopico alla lunghezza desiderata.
- Rilasciare la manopola del pulsante di blocco scorrevole blocco e far scorrere il tubo di aspirazione telescopico finché non si innesta la fessura 20c preferita.
- Il tubo di aspirazione telescopico può essere riposto sul prodotto fissando il porta tubo flessibile 20a al supporto 6.
Rimozione del coperchio del contenitore
INDICAZIONE
Rimuovere il coperchio del contenitore 2 per installare o cambiare il sacchetto filtro e per svuotare il contenitore in metallo 8.
Fig. I
- Aprire i fermi 16 tirandoli via dal contenitore in metallo.
- Sollevare i fermi e separarli dalla costola 2a.
- Eseguire i passi precedenti in ordine inverso per bloccare il coperchio del contenitore sul contenitore in metallo.
Fig. J, K
- Tenere il manico per il trasporto 1 e rimuovere il coperchio del contenitore dal contenitore in metallo.
-
Il cestello filtrante 2b viene esposto per l'installazione o la sostituzione del filtro.
-
Ripiegare il manico per il trasporto dopo l'uso o prima di riporre il prodotto verso il basso.
- Installazione del filtro
CAUTELA!
Non aspirare mai polvere senza un filtro installato sul prodotto. Le sostanze aspirate possono contenere metallo o particelle dure e taglienti che possono danneggiare il motore o causare scosse elettriche. La polvere verrebbe soffiata fuori dal raccordo soffiatore 4 ad alta velocità, il che può causare gravi lesioni personali.
Aspirare i liquidi solo quando il filtro in schiuma 24 è installato sul prodotto. In caso contrario il prodotto viene danneggiato. Anche il sacchetto filtro in carta 26 si danneggia se lo si usa per l'aspirazione a umido.
INDICAZIONE
Il filtro pieghettato ^25 e il sacco filtro in carta sono adatti solo per l'aspirazione a secco.
Non utilizzare il filtro pieghettato per aspirare polvere o sporcizia molto fine (ad es. polvere da levigatura). Il filtro pieghettato può tuttavia essere utilizzato per molti altri materiali.
Filtro pieghettato 25 (aspirazione a secco)
Fig. L
INDICAZIONE
Prima di installare il filtro pieghettato, accertarsi che la leva 25a sia sbloccata.
- Capovolgere il coperchio del contenitore 2.
- Installare il filtro pieghettato sul cestello filtrante 2b.
- Inserire il filtro pieghettato finché la parte inferiore del filtro pieghettato non tocca la superficie del cestello filtrante.
-
Ruotare la leva per fissare il filtro pieghettato.
-
Tirare delicatamente il filtro pieghettato senza muoverlo per verificare che il filtro pieghettato sia installato correttamente.
INDICAZIONE
Se il filtro pieghettato non si blocca in posizione: Ruotare il filtro pieghettato delicatamente e senza forzare finché la chiusura interna non si innesta con il cestello filtrante. Ruotare la leva per fissare il filtro pieghettato.
Sacchetto filtro in carta 26 (aspirazione a secco)
Fig. M
- Capovolgere il coperchio del contenitore 2.
- Allineare l'apertura del sacchetto filtro in carta al raccordo di aspirazione interno 9a.
- Spingere il sacchetto filtro in carta verso il basso per inserire il raccordo di aspirazione interno nell'apertura del sacchetto filtro in carta.
- Premere il sacchetto filtro in carta verso il basso finché l'anello di tenuta 26a non è inserito nella costola circolare 9b.
Filtro in schiuma 24 (aspirazione a umido)
Fig. N
- Capovolgere il coperchio del contenitore 2.
- Installare il filtro in schiuma sul cestello filtrante 2b .
- Tirare il bordo del filtro in schiuma delicatamente e lentamente verso il basso fino a coprire completamente il cestello filtrante. Il bordo del filtro in schiuma deve raggiungere e toccare il fondo del cestello filtrante.
Funzionamento
Accensione/spegnimento
INDICAZIONE
Prima dell'uso, controllare che tutte le parti siano ben collegate e che il coperchio del contenitore 2 sia bloccato.
Prima di collegare il prodotto all'alimentazione, assicurarsi che sia spento.
Fig. A
□ Inserire la spina 11 in una presa idonea.
□ Accensione: Portare l'interruttore ON/OFF 5 in posizione I.
□ Spegnimento: Portare l'interruttore ON/OFF in posizione 0.
Conservazione delle bocchette
Fig. O
□ Spingere il tubo di aspirazione telescopico 20 nel portabocchetta 17 sulla rotella girevole 10.
□ Conservare le bocchette 21/22/23 nel portabocchetta.
Avvolgimento del cavo di alimentazione
Fig. P
□ Avvolgere il cavo di alimentazione 13.
Appendere il cavo di alimentazione al supporto del cavo di alimentazione 3.
☐ Fissaggio della spina 11: Collegare il morsetto del cavo di alimentazione 12 al cavo di alimentazione avvolto.
- Svuotamento del contenitore in metallo
AVVERTENZA!
Spegnere il prodotto e scollegarlo dall'alimentazione prima di sostituire gli attacchi, pulire il prodotto e quando non lo si utilizza!
AVVERTENZA!
Svuotare e pulire il prodotto prima e dopo l'uso per evitare l'accumulo di materiali che potrebbero costituire un pericolo di incendio nel prodotto.
Fig. Q
- Ruotare il tappo del foro di scarico 15 in senso antiorario per rimuoverlo.
- Svuotare il contenitore in metallo 8.
- Rimettere il tappo sul foro di scarico. Ruotare il tappo in senso orario.
- Pulizia del filtro pieghettato
⚠ AVVERTENZA!
Controllare regolarmente il filtro pieghettato 25 per verificare la presenza di danni e deformazioni. Un filtro pieghettato danneggiato o deformato non può essere pulito e va sostituito. Ciò è necessario per mantenere la funzionalità del prodotto e per proteggerlo dai danni.
Usare solo filtri di ricambio di Lidl o di rivenditori autorizzati. I filtri che non sono compatibili con il prodotto possono causare lesioni e danni al prodotto.
INDICAZIONE
Pulire il filtro pieghettato dopo ogni utilizzo per mantenere la piena potenza di aspirazione del prodotto.
Fig. R
- Collegare la spina 11 a una fonte di alimentazione idonea.
- Portare l'interruttore ON/OFF 5 in posizione I.
- Posizionare il giunto del tubo flessibile 18a su una superficie dura e piana per bloccare il flusso d'aria attraverso il giunto del tubo flessibile.
- Tenere premuto il pulsante di autopulizia 7 5 volte per 3 secondi.
- Così viene soffiata aria attraverso il filtro pieghettato per rimuovere residui e sporcizia.
Dopo l'uso
-
Spegnere il prodotto e scollegare la spina 11 dalla presa.
-
Lasciar raffreddare il prodotto.
- Controllare, pulire e conservare il prodotto (vedi "Pulizia e manutenzione").
- Pezzi di ricambio / Accessori
Contattare telefonicamente il Centro di assistenza (vedi "Assistenza"). Tenere a portata di mano il numero di modello indicato di seguito.
Figura Parte Disegno lineare Nome della parte Numero di modello
| B | 18 |  | Tubo flessibile – | |
| B | 19 |  | Impugnatura – | |
| B | 20 |  | Tubo di aspirazione telescopico | – |
| B | 21 |  | Bocchetta per fessure – | |
| B | 22 |  | Bocchetta per pavimenti con spazzola | – |
| B | 23 |  | Bocchetta per pavimenti con labbro di gomma | – |
| B | 24 |  | Filtro in schiuma – | |
| B | 25 |  | Filtro pieghettato | 939269201 |
| B | 26 |  | Sacchetto filtro in carta | 939269202 |
Risoluzione dei problemi
Guasto Possibile causa Misura
| Il prodotto non funziona. | La spina 11 non è collegata all'alimentazione elettrica. | Collegare la spina a una presa idonea. |
| La potenza di aspirazione è ridotta e il prodotto non aspira lo sporco | Il contenitore in metallo 8 è pieno. | Svuotare il contenitore in metallo (vedere “Svuotamento del contenitore in metallo”). |
| Il percorso dell'aria è bloccato. Controllare che le seguenti parti non siano ostruite e rimuovere le ostruzioni:Contenitore in metallo 8Tubo flessibile 18Tubo di aspirazione telescopico 20Bocchetta per fessure 21Bocchetta per pavimenti con spazzola 22Bocchetta per pavimenti con labbro di gomma 23 | ||
| Dal prodotto fuoriesce polvere. | Il coperchio del contenitore 2non è stato montato correttamente. | Fissare correttamente il coperchio del contenitore (vedere “Rimozione del coperchio del contenitore”). |
- Pulizia e manutenzione
AVVERTENZA!
Spegnere il prodotto e scollegarlo dall'alimentazione prima di sostituire gli attacchi, pulire il prodotto e quando non lo si utilizza!
Pulizia
Non lasciare mai che dei liquidi penetrino nel prodotto.
Mantenere sempre il prodotto pulito, asciutto e privo di olio o grasso.
□ Rimuovere la polvere dal prodotto dopo ogni utilizzo e prima della conservazione.
□ Una pulizia regolare e corretta contribuisce ad un uso sicuro e allunga la vita del prodotto.
□ Pulire il prodotto con un panno asciutto. Usare una spazzola morbida per i punti difficili da raggiungere.
INDICAZIONE
Non utilizzare detergenti o disinfettanti chimici, alcalini, abrasivi o altri detergenti o disinfettanti aggressivi per pulire il prodotto in quanto potrebbero attaccare le superfici.
Manutenzione
Prima e dopo ogni utilizzo: Controllare che il prodotto e i suoi accessori non siano usurati e danneggiati.
Riparazione
Questo prodotto non contiene parti che possono essere sottoposte a riparazione da parte dell'utente. Contattare un centro di assistenza autorizzato o una persona altrettanto qualificata per farlo controllare e riparare.
Conservazione
Conservare sempre il prodotto fuori dalla portata dei bambini.
La temperatura ideale per la conservazione a lungo termine (più di 3 mesi) dovrebbe essere compresa tra +10 e +30 °C con un'umidità relativa non superiore al 60 %.
- Spegnere il prodotto e scollegare la spina 11 dalla presa.
- Lasciar raffreddare il prodotto.
- Pulire il prodotto (vedi "Pulizia").
- Conservare il prodotto e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e ben ventilato.
Trasporto
■ Proteggere il prodotto da urti violenti e forti vibrazioni che possono verificarsi durante il trasporto in veicoli.
- Mettere in sicurezza il prodotto contro lo scivolamento o la caduta.
-
Spegnere il prodotto e scollegare la spina 11 dalla presa.
-
Lasciar raffreddare il prodotto.
Smaltimento
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Il prodotto, i suoi accessori e i materiali di imballaggio sono riciclabili e soggetti alla responsabilità estesa del produttore. Per un migliore trattamento dei rifiuti, smaltirli separatamente seguendo i diversi simboli della raccolta differenziata.
Il logo Triman è valido solamente per la Francia.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.
E' possibile informarsi circa le possibilità di smaltimento del prodotto usato presso l'amministrazione comunale o cittadina.
Per questioni di tutela ambientale non gettare il prodotto usato tra i rifiuti domestici, ma provvedere invece al suo corretto smaltimento. Presso l'amministrazione competente è possibile ricevere informazioni circa i siti di raccolta e i relativi orari di apertura.
Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto.
Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione in garanzia vale per difetti del materiale o di fabbricazione. Questa garanzia non si estende a componenti del prodotto esposti a normale logorio, che possono pertanto essere considerati come componenti soggetti a usura (esempio capacità della batteria, calcificazione, lampade, pneumatici, filtri, spazzole...). La garanzia non si estende altresì a danni che si verificano su componenti delicati (esempio interruttori, batterie, parti realizzate in vetro, schermi, accessori vari) nonché danni derivanti dal trasporto o altri incidenti.
Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 392692_2201) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
IT Assistenza Italia
Tel.: 800790789
E-Mail: owim@lidl.it
