| Termék típusa | Víz- és porporszívó |
| Márka | Parkside |
| Modell | PWD 25 B3 |
| Névleges bemeneti teljesítmény | 1400 W |
| Névleges bemeneti feszültség | 220–240 V~, 50/60 Hz |
| Szívóerő (Airwatt) | 240 W |
| Szívónyomás | 170 mbar (17 kPa) |
| Szívási teljesítmény | 36,7 l/s |
| Védelmi osztály | II (kettős szigetelés) |
| IP védettségi fokozat | IP24 |
| Tartály űrtartalma | 25 L |
| Tartály méretei (∅ × M) | 29 × 38 cm |
| Flexibilis tömlő hossza | 2,5 m (ø 32 mm) |
| Teleszkópos szívócső hossza | kb. 49–76 cm |
| Szűrés típusa | Redős szűrő (száraz), habszűrő (nedves), papír porzsák |
| Fő funkciók | Száraz és nedves szívás, fúvás, úszóval automatikus leállítás, redős szűrő öntisztítása |
| Biztonság | Antisztatikus lánc, ajánlott hibaáram-védőkapcsoló (≤30 mA) |
| Tartozékok | Flexibilis tömlő, fogantyú, teleszkópos cső, résszívó, padlószívó kefével, padlószívó gumilappal, redős szűrő, habszűrő, papír porzsák, 5 forgó kerék |
| Garancia | 3 év |
| Javíthatóság | A felhasználó által nem javítható alkatrész; forduljon a vevőszolgálathoz |
Gyakran ismételt kérdések - PWD 25 B3 PARKSIDE
Felhasználói kérdések a következőről PWD 25 B3 PARKSIDE
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Porszívó PDF formátumban ingyenesen! Találja meg kézikönyvét PWD 25 B3 - PARKSIDE és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. PWD 25 B3 márka PARKSIDE.
HASZNÁLATI ÚTMUTATÓ PWD 25 B3 PARKSIDE
Kezelési és biztonsági utalások
Eredeti használati utasítás fordítása
SI
SESALNIK ZA MOKRO IN SUHO SESANJE
HU Kezelési és biztonsági utalások Oldal 160
so zástrčkou BS : HG09470-BS
Menovitý vstupný
● Navinutie napájacieho kábla
Obr. P
□ Naviňte napájací kábel 13. Napájací kábel zaveste na držiak na napájací kábel 3.
□ Pripevnenie sieťovej zástrčky 11: Navinutý napájací kábel zacvaknite do svorky na napájacom kábli 12.

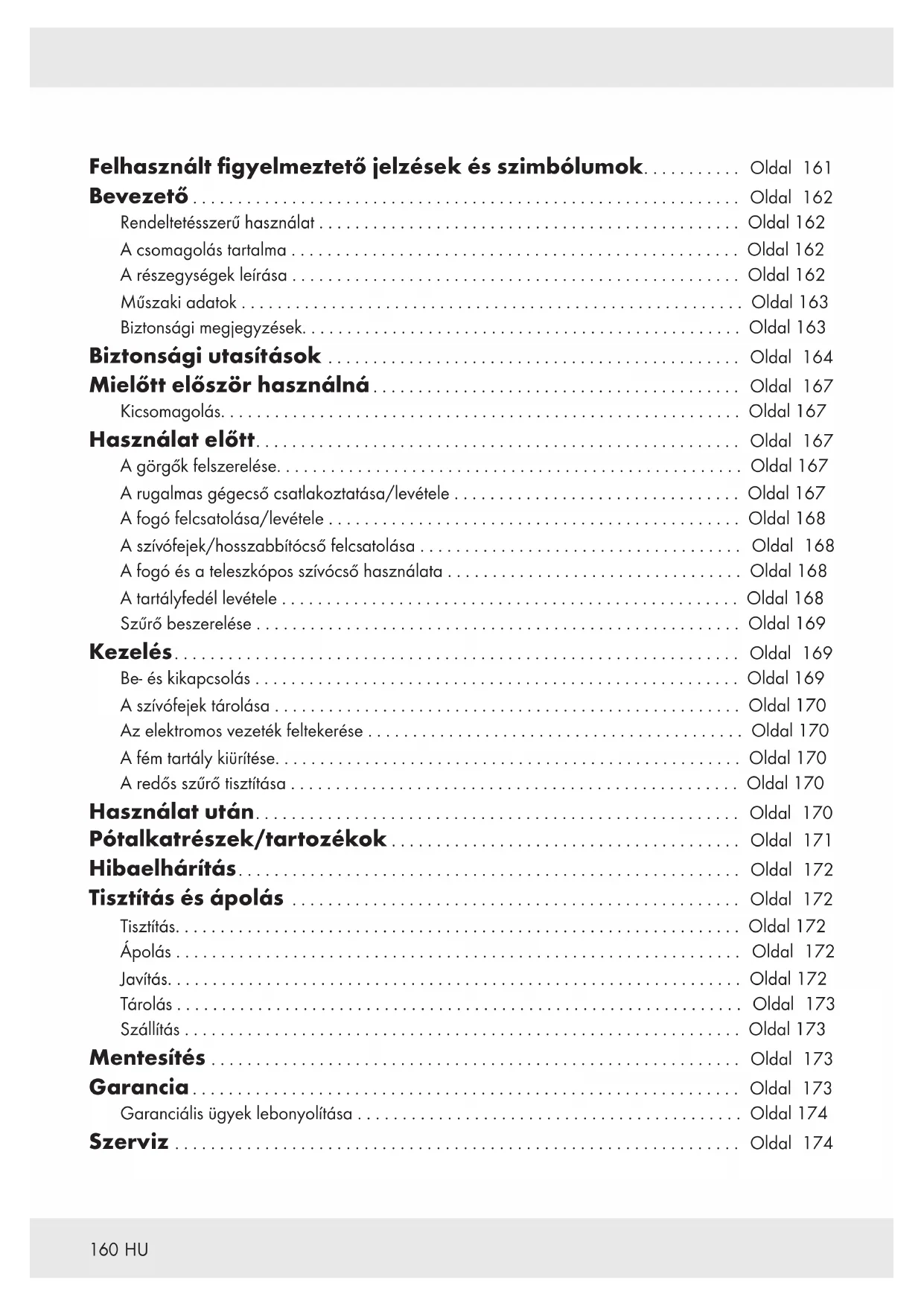

Felhasznált figyelmeztető jelzések és szimbólumok.... Oldal 161
Bevezető Oldal 162
Rendeltetésszerű használat .... Oldal 162
A csomagolás tartalma .... Oldal 162
A részegységek leírása .... Oldal 162
Műszaki adatok .... Oldal 163
Biztonsági megjegyzések. Oldal 163
Biztonsági utasítások Oldal 164
Mielött először használná.... Oldal 167
Kicsomagolás.... Oldal 167
Használat előtt.... Oldal 167
A görgők felszerelése. Oldal 167
A rugalmas gégecső csatlakoztatása/levétele .... Oldal 167
A fogó felcsatolása/levétele .... Oldal 168
A szívófejek/hosszabbítócső felcsatolása .... Oldal 168
A fogó és a teleszkópos szívócső használata .... Oldal 168
A tartályfedél levétele .... Oldal 168
Szürő beszerelése .... Oldal 169
Kezelés.... Oldal 169
Be- és kikapcsolás .... Oldal 169
A szívófejek tárolása .... Oldal 170
Az elektromos vezeték feltekerése .... Oldal 170
A fém tartály kiürítése. .... Oldal 170
A redős szűrő tisztítása .... Oldal 170
Használat után.... Oldal 170
Pótalkatrészek/tartozékok Oldal 171
Hibaelhárítás.... Oldal 172
Tisztítás és ápolás Oldal 172
Tisztítás. Oldal 172
Ápolás Oldal 172
Javítás. Oldal 172
Tárolás .... Oldal 173
Szállítás .... Oldal 173
Mentesítés .... Oldal 173
Garancia .... Oldal 173
Garanciális ügyek lebonyolítása .... Oldal 174
Szerviz .... Oldal 174
| Felhasznált figyelmeztető jelzések és szimbólumokEbben a használati útmutatóban, a rövid útmutatóban, a csomagoláson, az adattáblán és a termék címkéin az alábbi figyelmeztető jelzések láthatók: | |||
 | Olvassa el a használati útmutató! Szívófej  egek porszívózásához | ||
 | Kapcsolja ki a terméket és szüntesse meg az áramellátását, mielótt szívófejeket szerel fel rá, ha tisztítja vagy ha nem használja! |  | Szívófej sima és kemény padlóhoz |
 | Tartsa szem előtt a figyelmeztetéseket és a biztonsági utasításokat! |  | Szívófej por és szennyeződések kiszívásához barázdákból, kapcsolódási helyekből és repedésekből |
 | Veszély - áramütésveszély! |  | Szűrő víz és más folyadékok felszívásához |
 | A II. védelmi osztályú termék szimbóluma |  | A szűrő nem alkalmas víz és más folyadékok felszívására. |
 | Átmérő |  | Szűrő száraz és kis méretű rész szemcsék felszívásához (pl. homok, száraz festékdarabok) |
| ~ | Váltóáram/-feszültség |  | Szűrő száraz és finom por felszívásához (pl. csiszolásból származó fapor) |
 | A terméket csak száraz helyiségekben, beltéren használja! |  | Lezárva |
| CE | A CE-jelzés azt jelzi, hogy a termék megfelel a rá vonatkozó EU előírásoknak. |  | Kioldva |
| [OSDS] | Biztonsági utasításokKezelési utasítások | ||
SZÁRAZ-NEDVES PORSZÍVÓ
Bevezető
Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.
Rendeltetésszerű használat
A termék padló, szőnyegek, bútorok, matracok, autók vagy garázsok porszívózására szolgáló háztartási készülék. A termék fúvókaként vagy víz felszívására is használható.
A termék +40 °C alatti hömérsékletű víz és szennyeződések felszívására alkalmas.
Bizonyos anyagok robbanásveszélyes gözöket vagy vegyületeket termelhetnek, amikor a szívólevegőn keresztül haladnak át.
Ne szívja fel az alábbi anyagokat:
Robbanás- vagy tűzveszélyes gázok, folyadékok és (reaktív) porszemcsék Az ilyen anyagok felszívása egészségügyi veszéllyel jár, ezért tilos.
Reaktív fémporszemcsék (pl. alumínium, magnézium és cink erősen lúgos vagy savas tisztítószerekkel kombinálva)
Higítatlan, erős savak és lúgok
Organikus oldószerek (pl. benzin, higító, aceton, fűtőolaj)
Ezek az anyagok a termék korrózióját okozhatják.
■ Korom és parázsló hamu
Cement-, gipsz- és krétapor
Kandallóból, szenes kemencéből, hamutartóból vagy grillsütőből származó apró tárgyak vagy hamu
Kazánokból és olajkályhákból származó hamu vagy szennyeződések
A termék más használati módjai vagy módosításai nem rendeltetésszerűnek minősülnek és halálhoz, sérülésekhez és anyagi károkhoz vezethetnek. A gyártó nem vállal felelősséget a szakszerűtlen használat miatt bekövetkező károkért. A termék kizárólag háztartási célra használható. A termék üzleti/ipari vagy ahhoz hasonló célokra nem alkalmas.
A csomagolás tartalma
A termék kicsomagolása után ellenőrizze a csomagolás teljességét és az alkatrészek jó állapotát. A használat előtt távolítson el minden csomagolóanyagot.
1 Tartályfedél
1 Fém tartály
1 Rugalmas gégecső
1 Teleszkópos szívócső
1 Fogó
1 Padlótisztító fej kefével
1 Padlótisztító fej gumiszegéllyel
1 Réstisztító fej
1 Redős szűrő (behelyezve)
1 Hab szűrő
1 Papír szűrőzsák
5 Görgő
1 Rövid útmutató
A részegységek leírása
Az olvasás előtt ismerkedjen meg a termék összes funkciójával.
1 Hordfül
2 Tartályfedél (beleértve a motorhajtóművet és a burkolatot is)
2aBorda
2bSzürökosár
3 Vezetéktartó
4 Fúvócsatlakozó
5 Be-/kikapcsológomb
6 Tartó (a teleszkópos szívócső tartásához)
7 Öntisztító gomb (a redős szűrő tisztításához)
8 Fém tartály
9 Szívócsatlakozó
9a Belső szívócsatlakozó
9b Kerek borda
10Görgő (szívófejtartóval)
11 Elektromos csatlakozó
12 Az elektromos vezeték kapcsa
13 Elektromos vezeték
14Antisztatikus fém lánc
15Leeresztőnyílás
16 Retesz
17 Szívófejtartó
18 Rugalmas gégecső
18aCsőcsatlakozó (csatlakozás a fogóhoz)
18b Csőcsatlakozó (csatlakozás a szívó- vagy a fúvócsatlakozóhoz)
18cZárgomb
19Fogó
19aLevegőszabályozó
20Teleszkópos szívócső
20a Csótartó
20bCsúszó zárgomb
20cVájat
21 Réstisztító fej
22Padlótisztító fej kefével
23Padlótisztító fej gumiszegéllyel
24Hab szürő
25Redős szűrő
25aEmelő
26Papír szűrőzsák
26aTömítőgyűrű
Műszaki adatok
Száraz-nedves
porszívó : PWD 25 B3
Modellszám
VDE
csatlakozóval : HG09470
BS csatlakozóval : HG09470-BS
Névleges bemenő
teljesítmény
(teljesítményfelvétel) : 1400 W
Névleges bemenő
feszültség : 220–240 V\~, 50/60 Hz
Szívóerő : 240 légwatt
Szívónyomás : 170 mbar (17 kPa)
Szívóteljesítmény : 36,7 l/mp
Védelmi osztály : II / ☐ (kettős szigetelés)
IP védelmi besorolás : IP24
A rugalmas gégecső
hossza : 2,5 m ( 32 mm)
A réstisztító fej
hossza : kb. 19 cm
A teleszkópos
szívócső hossza : kb. 49 és 76 cm között
Az elektromos
vezeték hossza : kb. 4 m
A fém tartály mérete
Méretek (∅ × M) : 29 × 38 cm
Bruttó úrtartalom : 25 l
Nettó úrtartalom : 15 l
- Biztonsági megjegyzések
Amint a fém tartály 8 megtelik, a terméket a szűrőkosárban 2b lévő úszókapcsoló kikapcsolja. Ez megakadályozza a túlfolyást és az elektromotor károsodását.
A száraz porszívózás során az antisztatikus fém lánc 14 földeli a terméket, megakadályozva a statikus elektromosság kialakulását.
Biztonsági utasítások
A TERMÉK
HASZNÁLATBAVÉTELE ELÖTT ISMERKEDJEN MEG A TERMÉK BIZTONSÁGI UTASÍTÁSAIVAL! HA A TERMÉKET TOVÁBBADJA, ADJA MELLÉ EZEKET A DOKUMENTUMOKAT IS!
A jelen használati útmutatóban leírtak figyelmen kívül hagyásából adódó károk esetén a garancia érvényét veszti! A közvetett károkért nem vállalunk felelősséget! A szakszerűtlen használat vagy a biztonsági utasítások figyelmen kívül hagyása következtében történő anyagi károkért és személyi sérülésekért nem vállalunk felelősséget!
Gyermekek és fogyatékkal élők
⚠️ FIGYELMEZTETÉS! ÉLET- ÉS
BALESETVESZÉLY GYERMEKEK, KISGYERMEKEK SZÁMÁRA! Soha
ne hagyja gyermekeit felügyelet nélkül a csomagolóanyagokkal. A csomagolóanyagok fulladásveszélyt okozhatnak. A gyermekek gyakran alábecsülik a veszélyeket.
A terméket akkor használhatják 8 éves és afeletti gyermekek, csökkent testi, érzékszervi vagy szellemi képességű, valamint megfelelő tapasztalattal és tudással nem rendelkező személyek, ha számukra felügyeletet biztosítanak vagy ha utasításokat kapnak a termék biztonságos használatával kapcsolatban és megértik az azzal járó veszélyeket.
Gyermekek nem játszhatnak a termékkel.
A tisztítást és a felhasználói karbantartást gyermekek nem végezhetik, kivéve ha elmúltak 8 évesek és számukra felügyeletet biztosítanak.
Rendeltetésszerű használat
⚠️ FIGYELMEZTETÉS! Sérülésveszély! A
szakszerűtlen kezelés sérülésekhez vezethet. A terméket kizárólag ezen használati útmutatónak megfelelően használja. Ne próbálja meg a terméket bármilyen módon módosítani.
Elektromos biztonság
⚠️ VESZÉLY!
Áramütésveszély! Ne próbálja meg saját kezűleg megjavítani a készüléket. Hibás működés esetén a termék javítási munkáit bízza képzett szakemberre.
⚠️ FIGYELMEZTETÉS!
Áramütésveszély! A termék elektromos részeit ne merítse vízbe vagy más folyadékokba. Soha ne tartsa a terméket folyó víz alá.
⚠️ FIGYELMEZTETÉS! Áramütésveszély!
Ne használja a terméket, ha sérült. Ha a termék megsérült, válassza hálózati áramellátásról és forduljon az eladójához.
⚠️ FIGYELMEZTETÉS!
Sérülésveszély! Tisztítás előtt, vagy ha a terméket nem használja, kapcsolja ki a terméket és szüntesse meg az áramellátását.
■ Ne használja a terméket, ha azt leejtették.
Mielött az elektromos csatlakozót a konnektorba dugná: Ügyeljen arra, hogy a hálózati feszültség adatai megfeleljenek a termék adattábláján feltüntetett névleges feszültség adatainak.
Rendszeresen ellenőrizze az elektromos vezeték és a csatlakozó épségét. Ha a termék elektromos vezetéke megsérül, a kockázatok elkerülése érdekében azt a gyártónak, annak az ügyfélszolgálatának, vagy egy annak megfelelő képzettségű szakembernek kell kicserélnie.
Óvja az elektromos vezetéket a sérülésektől. Ne hagyja, hogy azt éles sarkokon átlógni, becsípődni, és ne hajlítsa meg. Az elektromos vezetéket tartsa forró felületektől és nyílt lángoktól távol.
Kezelés
⚠ FIGYELMEZTETÉS! Sérülés és égés kockázata! A
terméket soha ne használja az alábbiak felszívására
-Víz és bármilyen +40 °C feletti hőmérsékletű anyag, -Parázs.
Húzza ki az elektromos csatlakozót a konnektorból
– Hibás működés esetén,
- Alkatrészek felcsatolása vagy cseréje előtt,
-A termék tisztítása előtt,
-Ha a terméket hosszabb ideig nem használja,
– Vihar esetén, valamint
- Minden használat után.
Amikor a csatlakozót kihúzza a konnektorból, magát az elektromos csatlakozót húzza, ne a vezetéket.
A hibás alkatrészeket mindig eredeti pótalkatrészekre cserélje.
Működés közben ne takarja le a szellőzőnyílásokat. A termék túlhevülhet és károsodhat.
Győződjön meg arról, hogy a hálózati feszültség megfelel-e a típustáblán feltüntetett adatoknak.
A terméket csak maradékáram-megszakítóval védett konnektorba szabad csatlakoztatni, melynek működési árama nem haladja meg a 30 mA értéket.
Tisztítás és tárolás
⚠️ FIGYELMEZTETÉS!
Sérülésveszély! A termék tisztítása előtt, illetve ha nincs használatban, szüntesse meg a termék áramellátását.
A terméket, az elektromos vezetéket és a csatlakozót óvja a portól, a közvetlen napfénytől, a rácseppenő vagy ráfröccsenő víztől.
A terméket tárolja húvös, száraz, nedvességtől védett, gyermekektől elzárt helyen.
Óvja a terméket a hőtől. Ne tegye a terméket nyílt lángok vagy hőforrások (tűzhelyek, fűtőberendezések) közelébe.
Mielött először használná
Kicsomagolás
FIGYELMEZTETÉS!
A termék és a csomagolás nem játékszerek! Gyermekek nem játszhatnak a műanyag zacskókkal, fóliákkal és az apró alkatrészekkel! Lenyelés és fulladás veszélye!
Ellenőrizze a csomagolás teljességét és a termék épségét. Hiányzó vagy sérült alkatrészek esetén ne használja a terméket, és vegye fel a kapcsolatot az eladóval. Csak akkor használja a terméket, ha a hiányzó alkatrészek megérkeztek, vagy a hibás alkatrészeket kicserélték. Hiányos vagy hibás termékek használata személyi sérülésekhez vagy anyagi károkhoz vezethet.
- Csomagolja ki az összes alkatrészt, majd helyezze egy egyenes, stabil felületre.
- Távolítson el minden csomagolóanyagot és szállítási zárat, ha vannak ilyenek.
- Győződjön meg arról, hogy rendelkezik az összeszereléshez és működtetéshez szükséges tartozékokkal és szerszámokkal. Ehhez egy megfelelő egyéni védőfelszerelés is tartozik.
Használat előtt
⚠️ FIGYELMEZTETÉS!
Baleset kockázata áll fenn, ha a terméket olyan elektromos áramforrásról üzemelteti, amely nem felel meg a termék címtábláján szereplő adatoknak.
Az áramforrás tápfeszültségének és frekvenciájának meg kell egyeznie a termék típustábláján szereplő adatokkal.
FIGYELMEZTETÉS!
Kapcsolja ki a terméket és szüntesse meg az áramellátását, mielőtt szívófejeket szerel fel rá, ha tisztítja vagy ha nem használja!
A görgők felszerelése
Cábra
- Állítsa a fém tartályt 8 a tetejére úgy, hogy a talpa felfelé nézzen.
- Dugja be a görgőt 10 addig a pontig, amíg a görgő be nem kattan a műanyag tartó vájataiba.
- Ellenőrizze, hogy a görgő szabadon tud-e forogni.
A rugalmas gégecső csatlakoztatása/levétele
Porszívózás
D ábra
- Igazítsa a rugalmas gégecső 18 csőcsatlakozóját 18b a szívócsatlakozóhoz 9.
- Tolja be a csőcsatlakozót lassan a szívócsatlakozóba, amíg a zárgomb 18c be nem rögzül.
- A csőcsatlakozó enyhe meghúzásával ellenőrizze a rugalmas gégecső megfelelő rögzülését. A rugalmas gégecső akkor van megfelelően felszerelve, ha a csőcsatlakozó nem mozog.
- Ellenőrizze, hogy a rugalmas gégecső szabadon tud-e forogni.
- Levétel: Nyomja le a zárgombot. Húzza ki csőcsatlakozót a szívócsatlakozóból.
Légfúvás
E ábra
MEGJEGYZÉS
Ez egy kiegészítő funkció, amely lehetővé teszi a por vagy apró tárgyak elfújását.
- Igazítsa a rugalmas gégecső 18 csócsatlakozóját 18b a fúvócsatlakozóhoz 4.
- Tolja be a csőcsatlakozót lassan a fúvócsatlakozóba, amíg a zárgomb 18c be nem rögzül.
-
A csőcsatlakozó enyhe meghúzásával ellenőrizze a rugalmas gégecső megfelelő rögzülését. A rugalmas gégecső akkor van megfelelően felszerelve, ha a csőcsatlakozó nem mozog.
-
Ellenőrizze, hogy a rugalmas gégecső szabadon tud-e forogni.
- Levétel: Nyomja le a zárgombot. Húzza ki csőcsatlakozót a fúvócsatlakozóból.
A fogó felcsatolása/levétele
E ábra
A fogó felcsatolása/levétele: Igazítsa a rugalmas gégecső 18 csőcsatlakozóját 18a a fogóhoz 19. Nyomja meg a csőcsatlakozót, amíg az erősen nem kapcsolódik a fogóhoz.
A fogó levétele: Húzza ki csőcsatlakozó a fogóból.
A szívófejek/hosszabbítócső felcsatolása
F, G ábra
☐ A szívófejeket/teleszkópos szívócsövet különböző módon csatlakoztathatja a fogóhoz 19, így alkalmazkodhat a különböző környezetekhez és hozzáférhetőségű helyekhez.
| Szívófej Alkalmazási terület | |
| Réstisztító fej 21 | □ Barázdák□ Csatlakozópontok□ Kanapék□ Autóülések□ Szűk helyiségek |
| Padlótisztító fej kefével 22 | □ Kemény és sima felületek |
| Padlótisztító fej gumiszegéllyel 23 | □ Szőnyegek és hasonló felületek |
A fogó és a teleszkópos szívócső használata
H ábra
Fogó
MEGJEGYZÉS
A fogó 19 beépített levegőnyomás- szabályzó funkcióval rendelkezik.
☐ A szívóerő csökkentése: Tolja a levegőszabályozót 19a a velzés irányába.
A szívóerő növelése: Tolja a levegőszabályozót a ▼ jelzéstől ellenkező irányba.
Teleszkópos szívócső
MEGJEGYZÉS
A teleszkópos szívócső20 különböző hosszúságokra állítható, ezzel hozzáigazítható az adott munkakörnyezethez.
- A reteszelés kioldásához tartsa lenyomva a csúszó zárgombot 20b.
- Állítsa be a teleszkópos szívócsövet a kívánt hosszúságra.
- Engedje fel a csúszó zárgombot, majd tolja a teleszkópos szívócsövet addig, amíg az a megfelelő vájatba 20c be nem rögzül.
- A teleszkópos szívócsövet tárolhatja a terméken is, ha a csőtartót 20a rárögzíti a tartóra 6.
A tartályfedél levétele
MEGJEGYZÉS
Vegye le a tartályfedele ^2 a szűrőzsák behelyezéséhez és cseréjéhez, illetve a fém tartály ^8 ürítéséhez.
I ábra
- Nyissa ki a reteszt 16 annak a fémtartályról való elhúzásával.
- Emelje meg a reteszt és válassza le a bordáról 2a.
- A tartályfedélnek a fém tartályra történő visszarögzítéséhez végezze el az előző lépéseket fordított sorrendben.
J, K ábra
- Tartsa meg a hordfület 1 erősen, majd vegye le a tartályfedelet a fém tartályról.
- A szűrőkosár 2b ekkor beszereléshez vagy a szűrő cseréjéhez szabaddá válik.
- Használat után vagy a termék tárolása előtt hajtsa le a hordfület.
Szürö beszerelése
⚠ VIGYÁZAT!
Soha ne porszívózzon, ha nincs szűrő a termékben. A felszívott anyagok fémet vagy kemény, éles szélű részecskéket tartalmazhatnak, amelyek kárt tehetnek a motorban vagy áramütést okozhatnak. A por nagy sebességgel kifújódna a fúvócsatlakozóból 4, ami súlyos testi sérülést okozhat.
Folyadékokat csak akkor szívjon fel, ha van a termékben hab szűrő 24. Ennek elmulasztása a termék sérüléséhez vezet. A papír szűrőzsák 26 is megsérül, ha nedves porszívózáshoz használja.
MEGJEGYZÉS
A redős szűrő25 és a papír szűrőzsák kizárólag száraz porszívózásra alkalmas.
Ne használja a redős szűrőt nagyon finom por vagy szennyeződések (pl. csiszolópor) felszívásához. A redős szűrő azonban sok más anyaghoz használható.
Redős szűrő 25 (száraz porszívózás)
Lábra
MEGJEGYZÉS
A redős szűrő beszerelése előtt bizonyosodjon meg arról, hogy az emelőt 25a kioldotta-e.
- Fordítsa meg a tartályfedőt 2.
- Szerelje rá a redős szűrőt a szűrókosárra 2b.
- Helyezze be a redős szűrőt, amíg a redős szűrő alja hozzá nem ér a szűrőkosár felületéhez.
- A redős szűrő rögzítéséhez fordítsa el az emelőt.
- Óvatosan húzza meg a redős szűrőt anélkül, hogy elmozdítaná, így ellenőrizheti, hogy a redős szűrő megfelelően van-e beszerelve.
MEGJEGYZÉS
Ha a redős szűrő nem rögzül a helyére: Óvatosan, erő alkalmazása nélkül fordítsa el a redős szűrőt, amíg a belső retesz rá nem rögzül a szűrőkosárra. A redős szűrő rögzítéséhez fordítsa el az emelőt.
Papír szűrözsák 26 (száraz porszívózás)
M ábra
- Fordítsa meg a tartályfedőt 2.
- Igazítsa a papír szűrőzsák nyilását a belső szívócsatlakozóra 9a.
- Nyomja meg a papír szűrőzsákot lefelé, hogy a belső szívócsatlakozó besüllyedjen a papír szűrőzsák nyílásába.
- Nyomja meg a papír szűrőzsákot lefelé, amíg a tömítőgyűrű 26a bele nem illeszkedik a kerek bordába 9b.
Hab szürö 24 (nedves porszívózás)
N ábra
- Fordítsa meg a tartályfedőt 2.
- Szerelje rá a hab szűrőt a szűrőkosárra 2b.
- Óvatosan és lassan húzza lefelé a hab szűrő szélét, amíg az teljesen fedi a szűrőkosarat. A habszűrő szélének el kell érnie és érintenie kell a szűrőkosár alját.
Kezelés
Be- és kikapcsolás
MEGJEGYZÉS
Használat előtt ellenőrizze, hogy minden alkatrész biztonságosan kapcsolódik-e, és hogy a tartályfedél 2 le van-e zárva.
Mielőtt csatlakoztatja a terméket az áramforráshoz, győződjön meg arról, hogy az ki van-e kapcsolva.
A ábra
□ Dugja be az elektromos csatlakozót 11 egy megfelelő konnektorba.
☐ Bekapcsolás: A be-/kikapcsológombot 5 fordítsa az I állásba.
☐ Kikapcsolás: A be-/kikapcsológombot fordítsa a 0 állásba.
A szívófejek tárolása
O ábra
□ Tolja be a teleszkópos szívócsövet 20 a görgön 10 lévő szívófejtartóba 17.
☐ A szívófejeket 21/22/23 tárolja a szívófejtartóban.
- Az elektromos vezeték feltekerése
P ábra
☐ Tekerje fel az elektromos vezetéket 13.
Akassza fel az elektromos vezetéket a vezetéktartóra 3.
□ Az elektromos csatlakozó 11 rögzítése: Csatolja rá az elektromos vezeték kapcsát 12 a feltekert elektromos vezetékre.
A fém tartály kiürítése
FIGYELMEZTETÉS!
Kapcsolja ki a terméket és szüntesse meg az áramellátását, mielőtt szívófejeket szerel fel rá, ha tisztítja vagy ha nem használja!
FIGYELMEZTETÉS!
Használat előtt és után ürítse ki és tisztítsa meg a terméket, megelőzve az anyagok összegyűlését, melyek a termékben meggyulladhatnak.
Q ábra
- Csavarja ki a leeresztőnyílás 15 sapkáját az óramutató járásával ellenkező irányban és vegye le a sapkát.
- Ürítse ki a fém tartályt 8.
- Tegye vissza a sapkát a leeresztőnyílásra. Csavarja fel a sapkát az óramutató járásával megegyező irányban.
A redős szűrő tisztítása
FIGYELMEZTETÉS!
Rendszeresen ellenőrizze, hogy a redős szűrő 25 nem sérült-e, vagy nem formálódott-e el. Ha a redős szűrő sérült vagy elformálódott, azt nem lehet megtisztítani, így ki kell cserélni. A termék működőképességének megőrzése és a károkat megelőzése érdekében ez fontos.
Csak a Lidl-nél vagy az arra jogosult kereskedőknél vásárolt pótszűrőket használjon. A termékkel nem kompatibilis szűrők sérüléseket és a termék károsodását okozhatják.
MEGJEGYZÉS
A termék maximális szívóteljesítményének eléréséhez tisztítsa meg a redős szűrőt minden használat után.
R ábra
- Dugja be az elektromos csatlakozót 11 egy megfelelő áramforrásba.
- A be-/kikapcsológombot 5 fordítsa I állásba.
- Helyezze rá a csőcsatlakozót 18a egy kemény és sima felületre, hogy elzárja a levegő útját a csőcsatlakozón keresztül.
- Tartsa lenyomva az öntisztító gombot 7 5-ször, egyenként 3 másodpercig.
- Ezáltal a levegő a redős szűrön keresztül fújódik át, így a maradékok és a szennyeződés távozik.
Használat után
- Kapcsolja ki a terméket és húzza ki az elektromos csatlakozót [11] a konnektorból.
- Hagyja a terméket lehűlni.
- Vizsgálja meg, tisztítsa meg és tegye el a terméket (lásd a „Tisztítás és ápolás” c. részt).
Pótalkatrészek/tartozékok
Vegye fel a kapcsolatot a szervizközponttal telefonon (lásd a „Szerviz“ c. részt). Tartsa kéznél a lent található modellszámot.
| Ábra | Alkatrész | Sormegjelölés Alkatrésznév Modellszám | |
| B | 18 |  | Rugalmas gégecső – |
| B | 19 |  | Fogó – |
| B | 20 |  | Teleszkópos szívócső – |
| B | 21 |  | Réstisztító fej – |
| B | 22 |  | Padlótisztító fej kefével – |
| B | 23 |  | Padlótisztító fej gumiszegéllyel – |
| B | 24 |  | Hab szűrő – |
| B | 25 |  | Redős szűrő 939269201 |
| B | 26 |  | Papír szűrőzsák 939269202 |
Hibaelhárítás
Hiba Lehetséges ok Teendő
| A termék nem működik. | Az elektromos csatlakozó11nincs bedugva az áramforrásba. | Dugja be az elektromos csatlakozót egy megfelelő konnektorba. |
| A szívóteljesítmény lecsökkent és a termék nem szívja fel a koszt | A fém tartály8 megtelt. | Ürítse ki a fém tartályt (lásd „A fém tartály kiürítése“ c. részt). |
| A légáram elzáródott. Ellenőrizze | az alábbialkatrészeket, és adott esetben szüntesse meg az eltömődéseket:Fém tartály8Rugalmas gégecső18Teleszkópos szívócső20Réstisztító fej21Padlótisztító fej kefével22Padlótisztító fej gumiszegéllyel23 | |
| A termékből por távozik. | A tartályfedél2nem megfelelően van felrögzítve. | Helyezze fel a tartályfedelet megfelelően (lásd „A tartályfedél levétele“ c. részt). |
Tisztítás és ápolás
FIGYELMEZTETÉS!
Kapcsolja ki a terméket és szüntesse meg az áramellátását, mielőtt szívófejeket szerel fel rá, ha tisztítja vagy ha nem használja!
Tisztítás
- Ne hagyja, hogy a termékbe folyadékok jussanak.
A terméket mindig tartsa tisztán, szárazon, olajtól és zsiradékoktól mentesen.
□ Minden használat után és tárolás előtt portalanítsa a terméket.
☐ A rendszeres és helyes tisztítás biztonságosabbá teszi a termék használatát és meghosszabbítja annak élettartamát is.
☐ A terméket tisztítsa egy száraz ruhával. A nehezen hozzáférhető helyeken használjon egy puha kefét.
MEGJEGYZÉS
A termék tisztításához ne használjon vegyi anyagokat, lúgokat, súrolószereket vagy egyéb durva tisztító- vagy fertótlenítő anyagokat, mert azok kárt tehetnek a termék felületeiben.
- Ápolás
Minden használat előtt és után: Ellenőrizze a terméket és a tartozékokat, hogy azok nincsenek-e elkopva vagy nem sérültek-e meg.
Javítás
Jelen termék nem tartalmaz olyan alkatrészeket, amelyeket a felhasználó megjavíthat. A termék átvizsgálásához vagy javításához forduljon egy arra jogosult javítómühelyhez vagy egy annak megfelelő képzettségű személyhez.
Tárolás
A mindig terméket tárolja gyermekek számára nem elérhető helyen.
Hosszú távú (3 hónapot meghaladó) tárolás esetén az ideális hömérsékletnek +10 és +30 °C között kell lennie, legfeljebb 60 %-os relatív páratartalom mellett.
-
Kapcsolja ki a terméket és húzza ki az elektromos csatlakozót 11 a konnektorból.
-
Hagyja a terméket lehűlni.
-
Tisztítsa meg a terméket (lásd a „Tisztítás” c. részt).
-
A terméket és alkatrészeit tárolja sötét, száraz, fagymentes és jól szellőző helyen.
Szállítás
Óvja a terméket az erős ütődésektől vagy rázkódásoktól, melyek a szállítás során a járművekben érhetik.
Rögzítse a terméket, hogy az ne tudjon elcsúszni vagy eldőlni.
-
Kapcsolja ki a terméket és húzza ki az elektromos csatlakozót 11 a konnektorból.
-
Hagyja a terméket lehúlni.
Mentesítés
A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le ártalmatlanítás céljából.
A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket.
A Triman-logó csak Franciaországra vonatkozik.
A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.
A kiszolgált termék megsemmisítési lehetőségeiről lakóhelye illetékes önkormányzatánál tájékozódhat.
A környezete érdekében, ne dobja a kiszolgált terméket a háztartási szemétbe, hanem adja le szakszerű ártalmatlanításra. A gyűjtőhelyekről és azok nyitvatartási idejéről az illetékes önkormányzatnál tájékozódhat.
Garancia
A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.
A termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.
Ha a termék vásárlásától számított 3 éven belül anyag- vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.
A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normál kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.
Garanciális ügyek lebonyolítása
Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:
Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 392692_2201) a vásárlás tényének az igazolására.
Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.
Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.
A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.
Szerviz
HU Szerviz Magyarország
Tel.: 0680021536
E-mail: owim@lidl.hu
CE
Uporabljena opozorila in simboli .... Stran 176
Uvod.... Stran 177
Namenska uporaba. Stran 177
Obseg dobave. Stran 177
Opis delov.... Stran 177
