| Producttype | Fotovoltaïsche omvormer (PIKO IQ) |
| Merk | Kostal |
| Model | IQ 10 |
| Voeding | Gelijkstroom (DC) van zonnepanelen omgezet in wisselstroom (AC) |
| Vermogen | 10 kW (schatting op basis van het model) |
| Maximale DC-ingangsspanning | Niet gespecificeerd in de handleiding, moet worden nageleefd om schade te voorkomen |
| Hoofdfuncties | DC-AC-conversie, eigen verbruik, netinjectie |
| Elektrische veiligheid | Overspanningsbeveiliging (automatische zekering), aardlekschakelaar type A ≥300 mA |
| Bedrijfstemperatuur | Kan op sommige componenten 80°C overschrijden |
| Beschermingsgraad | IP65 (schatting voor buitengebruik) |
| Gewicht | Ongeveer 25 kg (schatting) |
| Afmetingen (L x H x D) | Ongeveer 500 x 400 x 200 mm (schatting) |
| Installatie | Door een gekwalificeerde elektricien, op de achterwand (radiator) voor koeling |
| Onderhoud en reiniging | Onderhoud alleen door gespecialiseerd personeel; laten afkoelen voor ingreep |
| Reserveonderdelen en repareerbaarheid | Niet gespecificeerd; neem contact op met de klantenservice |
| Normen | CE, EMC-richtlijn 2014/30/EU, laagspanning 2014/35/EU, RoHS 2011/65/EU |
| Conform gebruik | Netgekoppelde fotovoltaïsche installaties, niet mobiel |
| Garantie | Raadpleeg de Kostal-website voor de voorwaarden |
Veelgestelde vragen - IQ 10 Kostal
Gebruikersvragen over IQ 10 Kostal
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Batterijlader in PDF-formaat gratis! Vind uw handleiding IQ 10 - Kostal en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. IQ 10 van het merk Kostal.
GEBRUIKSAANWIJZING IQ 10 Kostal
NL Beknopte handleiding 36

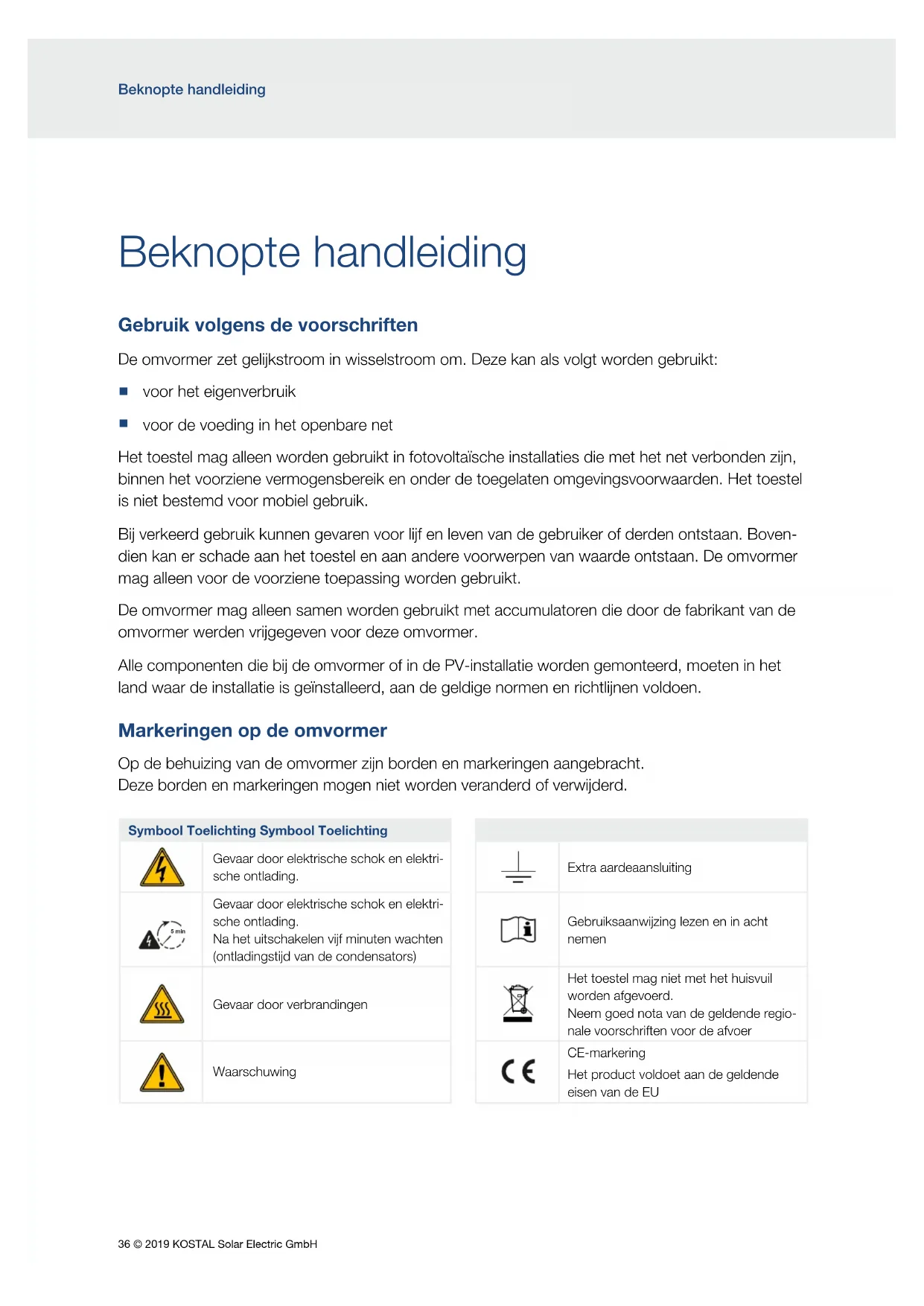

Beknopte handleiding
Gebruik volgens de voorschriften
De omvormer zet gelijkstroom in wisselstroom om. Deze kan als volgt worden gebruikt:
ho r het eigenverbruik
- voor de voeding in het openbare net
Het toestel mag alleen worden gebruikt in fotovoltaïche installations die met het net verbonden zijn, binnen het voorziene vermogensbereik en onder de toegelaten omgevingsvoorwaarden. Het toestel is Niet bestemd voor mobiel gebruik.
Bij verkeerd gebruik kannen gevaren voor lijf en leven van de gebruiker of derden ontstaan. Boven-dien kan er schade aan het toestel en aan andere voorwerpen van waarde ontstaan. De omvormer mag alleen voor de Voorziene toepassing worden gebruikt.
De omvormer mag alleen samen worden gebruikt met accumulatoraten die door de fabrikant van de omvormer werden vrijgegeven voor deze omvormer.
Alle componenten die bij de omvormer of in de PV-installatie worden gemonteerd, moeten in het land waar de installmentie is geinstalleerd, aan de geldige normen en richtlijnen voldoen.
Markeringen op de omvormer
Op de behuizing van de omvormer�n borden en markeringen aangebracht.
Deze borden en markeringen mogen nicht worden veranderd of verwijderd.
| Symbool Toelichting Symbool Toelichting | |
| Gevaar door elektrische schok en elektrische ontlading. | |
| Gevaar door elektrische schok en elektrische ontlading. Na het uitschakelen vrij这段时间 wachten (ontladingstijd van de condensators) | |
| Gevaar door verbrandingen | |
| Waarschuwing | |
| Extra aardeaansluiting |
| Gebruiksaanwijzing lezen en in ache nemen |
| Het toestel mag Niet met het huisvuil worden afgevoerd. Neem goednota van de geldende regio- nale voorschriften voor de afvoer |
| CE-markering Het product voldoet aan de geldende eisen van de EU |
Veiligheidsaanwijzingen
GEVAAR!
LEVENSGEVAAR DOOR ELEKTRISCHE SCHOK EN ELEKTRISCHE ONTLADING
De omvormer staat onder levensgevaarlijke spanningsen. Alleen een elektromonteur mag het toestel openen en eraan werken.
Schakel het toestel bij montage, onderhoud en reparations alsijd spanningsvrijen beveilig het tegen opnieuw inschakelen.
De zonnegenerators/PV-leidingen können onder spanning staan, zodia deze aanlicht+zijn blootgesteld.
Tijdens de werkking mogen geen DC-leidingen op het toestel worden aangesloten of uitge-trokken, aangezien er gevaarlijke vlambogen hunnen ontstaan. Schakel DC-zijde spanningsvrijn, monteer of verwijder dan steekverbinders!
WAARSCHUWING!
VERBRANDING DOOR HETE ONDERDELEN
Laat het toestel vór onderhouds- en reparatiewerkzaamheden eerst afkoelen.
BRANDGEVAAR DOOR HETE ONDERDELEN AAN HET TOESTEL
Afzonderlijke componenten können tijdens werkung warmer worden dan 80^ . Kies de montageplaatsvoreenkomstig de informatatie in deze handleiding. Houd ventilatieopengingen algid vrij.
BRANDGEVAAR DOOR OVERSTROOM EN VERWARMING VAN DE VOEDINGSLEIDING
Monteer een stroomonderbreker voor beveiliging gegen overstroom.
BRANDGEVAAR DOOR VERKEERDE MONTAGE
Niet correct gemonteerde stekkers en bussen können warm worden en brand peroorzaken. Volg bij de montage absolut informatie en instructie van de fabrikant.
WAARSCHUWING!
PERSOONLIJK LETSEL DOOR VERNIETIGING VAN HET TOESTEL
Bij een overschrijding van de maximumwaarden van de toegestane ingangsspanning op de DC-ingangen kan er zware schade ontstaan, die tot een vernietiging van het toestel en ook tot aanzienlijke verwondingen van aanwezigige personen kan leiden. Ook kortstondige spanningsoverschrijdingen können schade aan het toestel veroorzaken.
BELANGRIJKE INFORMATIE
Montage, onderhoud en service van de omvormers mogen alleen worden uitgevoerd door een opgeleide en gekwalificeerde elektricien. De elektricien is ervoor verantwoordelijk dat de geldende normen en voorschriften nageleefd en omgezet worden. Werkzaamheden die effecten+kennen hebben op het stroomvoorzieningsnet van het energiebedrijf op deplaats van de voeding met zonne-energie, mogen alleen door elektriciens die door het energiebedrijf zijn geauthoriseerd, worden uitgevoerd. Hiertoe behoort ook de wijziging van de vooraf in de fabriek ingestelde parameters die via de Webserver+kennen worden gewijzigd.
Er要去 op worden gelet dat de bezetting van de fasen L1-L3 bij de AC-aansluitklem van de omvormer en van de fasen in het net uniform is.
Wanner eardlebeveiligingen (RCD) worden gebruikt, kan aan AC-zijde een RCD van het type A ≥ 300mA worden gebruikt. Het gebruik van een RCD van het type A wordt ingesteld in de Webserver. (Standaardinstelling: compatibiliteit met RCD type A).
De op de omvormer aangesloten zonnepanelen要去en voldoen aan de norm IEC 61730 Class A.
Gedurende de période van de eerste ingebruikname moet voldoende PV-energie (ten minste "Min. ingangsspanning (U DCmin)" bij de omvormer aanliggen. Mochtijdens de eerste ingebruikname de spanning of het benodigde vermogen Niet voldoende zich, dan schakelt de omvormeruit.
SCHADE MOGELIJK
Gevaar voor beschadiging bij het neerzetten van de omvormer op de onderkant. Zet de omvormer na het uitpakken algid op de rugzijde (koellichaaam) neer.
Bij een verkeerde bedrading van de zonnegenerators kan er schade aan de omvormer ontstaan. Controller de bedrading voor de ingebruikname.
Installatie
Voer montage, installation en ingebruikname van de omvormer aan de hand van de informatatie in het hoofdstuk Installatie vanaf pagina 56 uiT
Volledige gebruiksaanwijzing en garantievoorwaarden
Een uitvoerige gebruiksaanwijzing evenals更是 informatie over de omvormer zoals bijv. vrijgegeven energietellers, landinstellungen voor de ingebruikname en vrijgegeven landen waar de omvormer kan worden gebruikt, vindt u op internet:
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Operating manual
Informatie over de service- en garantievoorwaarden vindt u in een apart document op
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Warranty
EU-verklaringen van overeenstemming
De firma KOSTAL Solar Electric GmbH verklaart hiermee dat de in dit document beschreiben omvormers in overeenstemming zijn met de fundamentele vereisten en andere relevante bepalingen van de hieronder genoemde richtlijnen.
Richtlijn 2014/30/EU (elettromagnetische compatibiliteit, EMC)
Richtlijn 2014/35/EU (het op de markt aanbieden van elektrisch materiaal bestemd voor gebruik binnen bepaalde spanningsgrenzen - in het kort: laagspanningsrichtlijn)
Richtlijn 2011/65/EU (RoHS) betreffende beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische apparatuur
Een uitvoerige EU-verklaring van overeenstemming vindt u op internet:
www.kostal-solar-electric.com > Download > PIKO IQ > model > country > Certificates.
Open Source-licentie
Dit product bevat Open Source-software die door derden ontwikkeld en o.a. onder de GPL of LGPL gelicentieerd worden.
Meer details over dit onderwerp en een lijst met de gebruike Open Source-software evenals de bijbehorende licentieteksten vindt u op de website (Webserver) van de omvormer (pagina 69) onder het punt Licenties.
Contactgegevens en service
Neem bij technische vragen contact op met once service-hotline.
| Land Telefon E-mail | ||
| Duitsland +49 (0)761 477 44 - 222 service-solar@kostal.com | ||
| Zwitsserland +41 32 5800 225 service-solar@kostal.com | ||
| Frankrijk +33 16138 4117 service-solar-fr@kostal.com | ||
| Griekenland +30 2310 477 555 service-solar-el@kostal.com | ||
| Italië +39 011 97 82 420 | service-solar-it@kostal.com | |
| Spanje | +34 961 824 927 service-solar-es@kostal.com | |
| Turkije | +90 212 803 06 26 | service-solar-tr@kostal.com |
| China | +86 21 5957 0077-7999 | service-solar-cn@kostal.com |
